BEDIENUNGSANLEITUNG PBBPS 25 B2 PARKSIDE

Benzin-Baumpflegesäge

Originalbetriebsanleitung

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB MT

DE/AT/CH/BE Originalbetriebsanleitung Seite 4

GB/MT Translation of the original instructions Page 28
FR/BE Traduction de la notice originale Page 50
BE Vertaling van de oorspronkelijke gebruiksaanwijzing Pagina 77
ES Traducción del manual original Página 101
IT/MT Traduzione delle istruzioni originali		Pagina 126
CZ	Překlad původního návodu k používání	Strana	150
SK	Preklad pôvodného návodu na použitie	Strana	172
HU	Eredeti használati utasítás fordítása	Oldal	195
PL	Tlumaczenie instrukcji oryginalnej	Strona	219
DK	Oversættelse af den originale brugsanvisning	Side	244

1 2 3 4 5 6 7 12 11 10 9 8 PARKSIDE® 21 20 22 19 18 17 23 24 25 26 27 28 16 PARKSIDE®

Inhaltsverzeichnis

Einleitung.... 4

Bestimmungsgemäße Verwendung......4

Lieferumfang/Zubehör...... 5

Übersicht....5

Funktionsbeschreibung...... 6

Technische Daten....6

Sicherheitshinweise....7

Bedeutung der Sicherheitshinweise...... 7

Bildzeichen und Symbole...... 7

Sicherheitshinweise für

Benzin-Kettensägen......8

Ursachen und Vermeidung eines

Rückschlags.... 10

Restrisiken.... 11

Vorbereitung....11

Sicherheitseinrichtungen.... 11

Montage....12

Sägekette und Schwert montieren...... 12

Betrieb....12

Vor dem Betrieb......12

Ein- und Ausschalten....14

Entastungsarbeiten....16

Arbeiten im Baum mit

Seilklettertechnik....16

Reinigung, Wartung und Lagerung......18

Reinigung....18

Wartung.... 19

Lagerung....23

Fehlersuche.... 24

Transport....25

Entsorgung/Umweltschutz...... 25

Zusätzliche Entsorgungshinweise für Deutschland....25

Service.... 25

Garantie....25

Reparatur-Service....26

Ersatzteile und Zubehör...... 27

Original-EU-Konformitätserklärung......27

Explosionszeichnung....267

⚠️ WARNUNG! DIESE KETTENSÄGE DARF NUR VON AUSGEBILDETEN BAUMPFLEGEARBEITSKRÄFTEN EINGESETZT WERDEN. DER EINSATZ OHNE ORDENTLICHE AUSBILDUNG KANN ZU SCHWEREN VERLETZUNGEN FÜHREN.

Einleitung

Herzlichen Glückwunsch zum Kauf Ihrer neu- en Benzin-Baumpflegesäge (nachfolgend Produkt oder Gerät genannt).

Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät Restmengen von Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil dieses Geräts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Lesen Sie die Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienteilen und dem rich-

tigen Gebrauch des Gerätes vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Geräts an Dritte mit aus.

Bestimmungsgemäße Verwendung

⚠️ WARNUNG! Diese Kettensäge ist nur für in der Baumpflege ausgebildete Benutzer bestimmt. Der Einsatz ohne ordentliche Ausbildung kann zu schweren Verletzungen führen.

Das Gerät ist ausschließlich für folgende Verwendung bestimmt:

- Baumpflege, wie das Auslichten von Bäumen sowie das Zerlegen von Bäumen, wenn eine Kettensäge mit langem Griffabstand nicht verwendet werden kann.

Verwenden Sie diese Baumpflegesäge ausschließlich dann, wenn Sie keine Kettensäge mit langem Griffabstand verwenden können.

Das Verletzungsrisiko ist um ein Vielfaches höher.

Für alle anderen Anwendungsarten ist das Gerät nicht vorgesehen. Dies umfasst z. B. Schneiden von Mauerwerk, Kunststoff, Stein, Metall, Lebensmittel oder Holz, welches Fremdkörper (bspw. Nägel oder Schrauben) enthält.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen.

Die Kettensäge ist nur durch eine Person zu benutzen. Der Benutzer muss angemessene persönliche Schutzausrüstung (PSA) tragen. Die Kettensäge muss mit der rechten Hand am hinteren Handgriff und mit der linken Hand am vorderen Handgriff gehalten werden.

Vor Gebrauch des Geräts muss der Benutzer alle Hinweise und Anweisungen in der Betriebsanleitung gelesen und verstanden haben.

Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zugelassen wird, kann eine ernsthafte Gefahr für den Benutzer darstellen und zu Schäden am Gerät führen. Der Bediener oder Nutzer des Geräts ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Bei gewerblichem Einsatz erlischt die Garantie. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrige Verwendung oder falsche Bedienung verursacht wurden.

Lieferumfang/Zubehör

Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang.

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Benzin-Baumpflegesäge
- Schwert
- Sägekette
- Kettenschutz
• Kraftstoff-Mischflasche
- Ölflasche (180 ml Bio-Sägekettenöl)
- Kombiwerkzeug
• Originalbetriebsanleitung

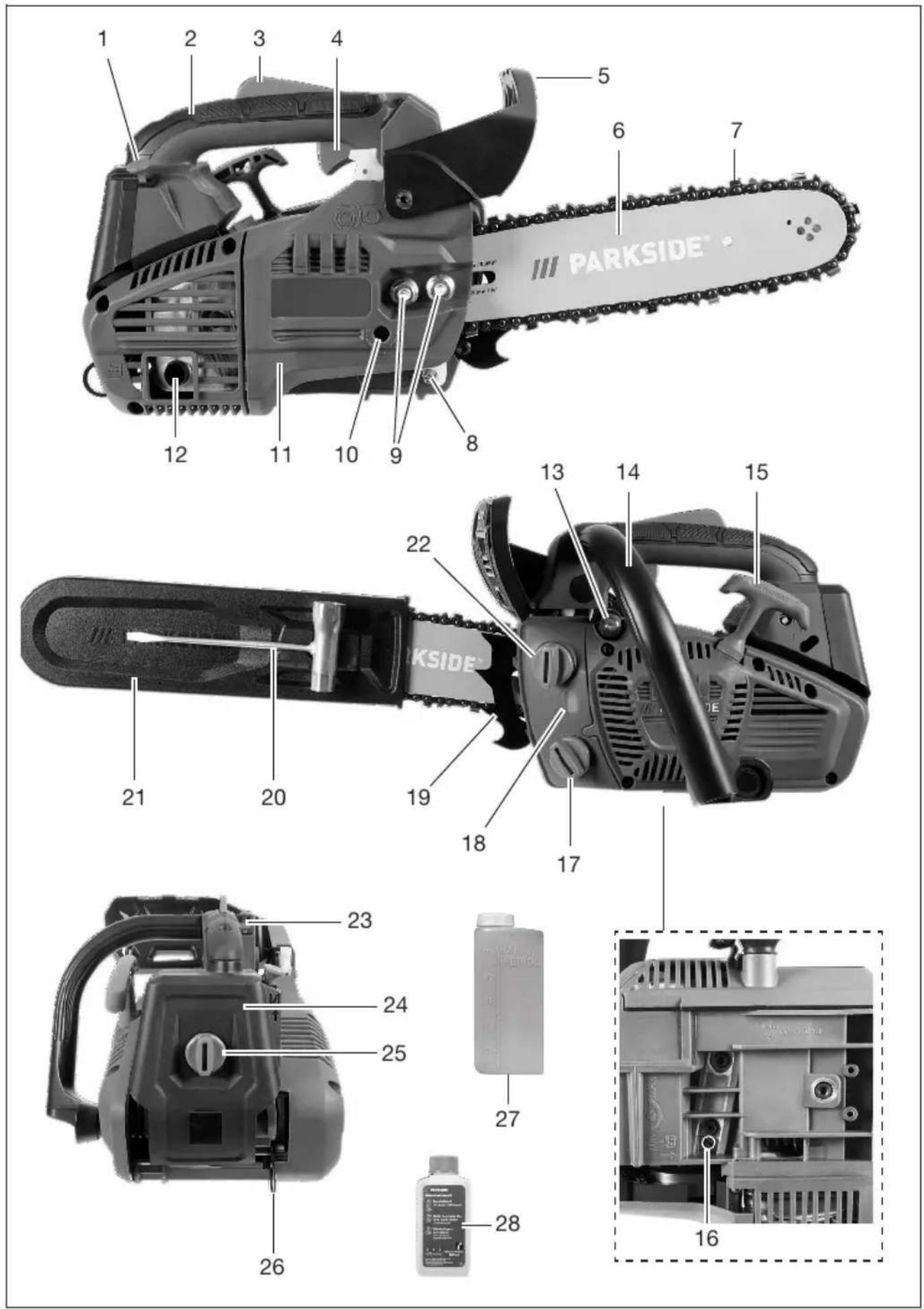

Übersicht

Die Abbildungen des Geräts finden Sie auf der vorderen und hinteren Ausklappseite.

1 Kaltstarthebel (Choke)
2 Hinterer Handgriff
3 Gashebelsperre
4 Gashebel
5 Kettenbremshebel
6 Schwert
7 Sägekette
8 Kettenfangbolzen
9 Mutter
10 Kettenspannschraube
11 Kettenradabdeckung
12 Schalldämpfer
13 Kraftstoffpumpe
14 Vorderer Handgriff
15 Startergriff
16 Ölregulierungsschraube
17 Tankdeckel (Kettenöl)
18 Kraftstoffanzeige
19 Krallenanschlag
20 Kombiwerkzeug
21 Kettenschutz
22 Tankdeckel (Kraftstoff)
23 Kippschalter
24 Luftfilterabdeckung
25 Flügelmutter
26 Befestigungsöse
27 Kraftstoff-Mischflasche
28 Ölflasche
29 Schwertbolzen
30 Aufnahme (Kettenspannstift)
31 Kettenrad
32 Kettenspannstift
33 Öldurchlass
34 Luftfilterbolzen
35 Luftfiltergehäuse
36 Luftfilter

Abb. A

Abb. C

Abb. D

37 Zündkerzenstecker

38 Zündkerze

Funktionsbeschreibung

Die Baumpflegesäge ist eine spezielle Ket-tensäge mit begrenzter Masse, die von ei-nem geschulten Bediener zum Beschneiden und Zerlegen von Kronen stehender Bäume verwendet werden kann. Die Handgriffe sind nahe beieinander, um die Arbeit in beengten Verhältnissen zu erleichtern.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Technische Daten

Benzin-Baumpflegesäge ..... PBBPS 25 B2

Hubraum ....25,4 cm ^3

max. Motorleistung .... 0,7 kW (0,95 PS)

Motordrehzahl

-im Leerlauf n_0 3300±300 min ^-1

-mit Schwert und Sägekette n_max 11000 min ^-1

Tankvolumen

-Kettenöl 160 cm ^3 (0,16 l)

-Kraftstoff 230 cm ^3 (0,23 l)

zugelassener Kraftstoff ....ROZ 95 (E10)

Kraftstoff-Mischverhältnis 40:1

zugelassenes Zweitaktmotoröl .... ISO-L-EGD, JASO FD

Emissionsstufe ......V

Durch ein EU-Typgenehmigungsverfahren ermittelter Kohlendioxid-Emissionswert (CO₂): 1657,5 g/kWh

Motorenhersteller

• Handelsname: MEILIN
- Firmenname: Yongkang Meilin Machinery Co., Ltd.
- Kontaktanschrift in der Union: Rake Forester GmbH, Andre-Citroen-Str. 18, 51149 Köln, Deutschland
Kettengeschwindigkeit v_max .....21 m/s Gewicht
-ohne Schwert und Sägekette ....3,55 kg
—mit Schwert und Sägekette ....4,05 kg
Sägekette .... Kangxin 3/8.050x40DL
-Kettengeschwindigkeit v0 21 m/s
-Kettenteilung 9,525 mm ( ^3/8 ")
-Treibgliedzahl 40
-Treibgliedstärke 1,3 mm (0,050")

Schwert .... Kangxin AP10-40-509P

-Schwerttyp 10"

-Schwertlänge 30 cm (300 mm)

-Schnittlänge 20 cm (200 mm)

Kettenrad-Teilung 9,525 mm (%8")

-Anzahl der Zähne (Kettenrad) 7

Schutzart IPX0

Schalldruckpegel L_pA .....87,3 dB; K_pA = 3 dB

Schallleistungspegel L_WA

- garantiert 110 dB

- gemessen ...... 107,3 dB; K_WA=2,41 dB

Vibration a_h

- Vorderer Handgriff .....10,038 m/s²; K=1,5 m/s²

- Hinterer Handgriff .. 9,395 m/s ^2 ; K=1,5 m/s ^2

⚠ VORSICHT! Gehörschäden! Tragen Sie Gehörschutz.

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsgesamt- wert wurde nach folgender Norm bestimmt: ISO 22867:2021

Die angegebenen Geräuschemissionswerte wurden nach folgender Norm bestimmt: ISO 22868:2021

Die Werte sind nach einem genormten Prüfverfahren ermittelt worden und können zum Vergleich eines Gerätes mit einem anderen verwendet werden. Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

⚠️ WARNUNG! Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Gerätes von dem Angabewert abweichen, abhängig von der Art und Weise, in der das Gerät verwendet wird. Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwingungsbelastung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Gerät abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitshinweise beim Gebrauch des Geräts.

⚠️ WARNUNG! Eine Kettensäge ist ein gefährliches Gerät, das bei falscher oder nachlässiger Benutzung ernsthafte oder sogar tödliche Verletzungen verursachen kann. Beachten Sie daher zu Ihrer Sicherheit und der Sicherheit anderer stets nachfolgende Sicherheitshinweise und fragen Sie bei Unsicherheiten einen Fachmann um Rat.

Bedeutung der Sicherheits- hinweise

⚠ GEFAHR! Wenn Sie diesen Sicherheits-hinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist schwere Körperverletzung oder Tod.

⚠️ WARNUNG! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt möglicherweise ein Unfall ein. Die Folge ist möglicherweise schwere Körperverletzung oder Tod.

⚠ VORSICHT! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist möglicherweise leichte oder mittelschwere Körperverletzung. HINWEIS! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist möglicherweise ein Sachschaden.

Bildzeichen und Symbole Bildzeichen auf dem Gerät

⚠️ WARNUNG! DIESE KETTENSÄGE DARF NUR VON AUSGEBILDE-TEN BAUMPFLEGEARBEITSKRÄF-TEN EINGESETZT WERDEN. DER EINSATZ OHNE ORDENTLICHE AUSBILDUNG KANN ZU SCHWE-REN VERLETZUNGEN FÜHREN.

Achtung!

Betriebsanleitung lesen

Gehörschutz benutzen Augenschutz benutzen Kopfschutz benutzen

Schutzhandschuhe benutzen

Tragen Sie Sicherheitsschuhe mit fester Sohle!

Schutzkleidung mit Schnittschutzeinlage benutzen!

Keine offene Flamme; Feuer, offene Zündquelle und Rauchen verboten.

Achtung! Rückschlag - Achten Sie beim Arbeiten auf Rückschlag der Maschine.

Achtung heiße Flächen, Verbrennungsgefahr!

Arbeiten Sie niemals mit nur einer Hand!

Arbeiten Sie immer mit beiden Händen!

Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.

Garantierter Schallleistungspegel LWA in dB(A)

Volumen des Kettenöltanks

40:1

Mischungsverhältnis Kraftstoff zu 2-Takt-Öl: 40:1, NUR Kraftstoffgemisch verwenden

ROZ 95

zu verwendender Kraftstoff

ISO-L-EGD

JASO FD

zu verwendendes 2-Takt-Öl

Tank für Kettenöl

Kaltstarthebel (Choke) ziehen

X6

Drücken Sie 6x die Kraftstoffpumpe

10

Schwerttyp

Einstellung der Ketten- schmierung

Bildzeichen am Kettenbremshebel

Kettenbremse (aktiviert/de-aktiviert)

Bildzeichen unterhalb der Kettenradabdeckung

Laufrichtung der Sägekette

Bildzeichen auf der Kettenradabdeckung

Kettenbremse (aktiviert/de-aktiviert)

Kettenspannung einstellen

Bildzeichen auf dem Schwert

Schwerttyp

Nutbreite

Kettenteilung

Anzahl der Treibglieder

Bildzeichen auf dem Hangtag

Kettenbremse aktivieren

Kraftstoffpumpe drücken

Kaltstarthebel (Choke) ziehen

Starterseil ziehen

Gashebelsperre und Gashebel betätigen

Kettenbremse deaktivieren

Bildzeichen auf der Ölflasche

An einem für Kinder unzugänglichen Ort aufbewahren

Sicherheitshinweise für Benzin-Kettensägen

Achtung! Lesen Sie folgende Sicherheitshinweise, um Personen und Sachschäden zu vermeiden.

Allgemeine Hinweise

- Dieses Gerät darf nicht von Personen (einschließlich Kinder) mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden. Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Beachten Sie den Lärmschutz und örtliche Vorschriften bei Waldarbeiten mit Kettensägen. Örtliche Bestimmungen können eine Eignungsprüfung erforderlich machen. Fragen Sie bei der Forstverwaltung nach.

- Arbeiten Sie mit der Motorsäge nicht, wenn Sie müde oder krank sind oder nach der Einnahme von Alkohol, Tabletten oder Drogen. Legen Sie immer rechtzeitig eine Arbeitspause ein.

- Nur Holz sägen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist. Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen.

Vorbereitung

- Tragen Sie bei der Arbeit immer geeignete Arbeitskleidung, die Bewegungsfreiheit lässt. Dazu gehören ein Schutzhelm, Gehörschutz, Schutzbrille oder Gesichtsschutz, Handschutz mit Schnittschutz: Beinschutz und rutschfesten Fußschutz.

- Beim Sägen von trockenem Holz kann es zu Staubentwicklung kommen. Tra-gen Sie eine geeignete Staubschutzmaske.

- Achten Sie darauf, dass die Griffe beim Arbeiten trocken und sauber sind.

- Arbeiten Sie nicht mit einer beschädigten, unvollständigen oder ohne Zustimmung des Herstellers geänderten Motorsäge. Benutzen Sie die Motorsäge nie mit defekter Schutzausrüstung. Prüfen Sie vor dem Gebrauch den Sicher-

heitszustand der Motorsäge, insbesondere das Schwert und die Kette.

• Starten Sie die Motorsäge nie in geschlossenen oder schlecht belüfteten Räumen, da die Gefahr besteht, dass Motorabgase eingeatmet werden.
• Starten Sie die Motorsäge nie, bevor Schwert, Sägekette und Kettenradabdeckung korrekt montiert sind.

Betrieb

• Achten Sie darauf, dass sich keine Menschen oder Tiere in der Nähe des Arbeitsbereichs aufhalten.
• Starten Sie erst dann, wenn der Arbeitsbereich frei von Hindernissen ist und Sie einen Rückzugsweg vor dem fallenden Baum eingeplant haben.
• Halten Sie die Kettensäge immer mit der rechten Hand am hinteren Griff und Ihrer linken Hand am vorderen Griff.

Das Festhalten der Kettensäge in umgekehrter Arbeitshaltung erhöht das Risiko von Verletzungen und darf nicht angewendet werden.

• Halten Sie die Kettensäge nur an den isolierten Griffflächen, da die Sägekette verborgene Stromleitungen treffen kann. Der Kontakt der Sägekette mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu elektrischem Schlag führen.
• Achten Sie immer auf einen festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicheren und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standflächen wie auf einer Leiter können zum Verlust des Gleichgewichts oder zum Verlust der Kontrolle über die Kettensäge führen.
• Bei der Kettenschmierung bildet sich eine leichte Ölspur durch das austretende Öl. Achten Sie auf die Windrichtung und setzen Sie sich nicht unnötig dem Schmierölnebel aus.

• Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.

• Arbeiten Sie niemals einhändig oder über Schulterhöhe.

• Eine längere Benutzung des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen (Weißfingerkrankheit). Wechseln Sie regelmäßig Ihre Arbeitsposition. Sie können die Benutzungsdauer jedoch durch geeignete Handschuhe oder regelmäßige Pausen verlängern. Achten Sie darauf, dass die persönliche Veranlagung zu schlechter Durchblutung, niedrige Außentemperaturen oder große Greifkräfte beim Arbeiten die Benutzungsdauer verringern.
• Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.
• Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.
• Schalten Sie den Motor aus und warten Sie, bis die Sägekette still steht, bevor Sie die Kettensäge absetzen.

Reinigung, Wartung und Lagerung

• Befolgen Sie sorgfältig die Wartungs-, Kontroll- und Serviceanweisungen in dieser Bedienungsanleitung.
• Sämtliche Wartungsarbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur vom Kundendienst für Kettensägen ausgeführt werden.
• Befolgen Sie alle Anweisungen, wenn Sie die Kettensäge von Materialansammlungen befreien, lagern oder Wartungsarbeiten durchführen. Vergewissern Sie sich, dass der Motor ausgeschaltet und gegen versehentliches Einschalten gesichert ist. Ein unerwarteter Betrieb der Kettensäge beim Entfernen von Materialansammlungen oder während Wartungsarbeiten kann zu ernsthaften Verletzungen führen.
• Verwenden Sie nur Zubehörteile, die in dieser Anleitung empfohlen werden.
• Tragen Sie die Kettensäge am vorde- ren Griff im ausgeschalteten Zustand, die Sägekette von Ihrem Körper abge-

wandt. Bei Transport oder Aufbewahrung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit einer laufenden Sägekette.

• Bewahren Sie Motorsäge und Kraftstoff sicher und außerhalb der Reichweite von Kindern auf. Es darf zudem nicht die Gefahr bestehen, dass evtl. auslaufender Kraftstoff oder Dämpfe mit Funken oder offenen Flammen in Berührung kommen. Quellen für Funkenbildung können z. B. elektrische Geräte sein.
• Verwenden Sie zur Aufbewahrung des Kraftstoffs geeignete und zulässige Behälter. Entleeren Sie bei längerer Aufbewahrung oder beim Transport der Motorsäge Kraftstoff- und Kettenöltank. Lassen Sie alte Betriebsmittel ordnungsgemäß entsorgen.

Zusätzliche Sicherheitshinweise für Kettensägen zur Baumpflege

⚠️ WARNUNG! Dieses Gerät ist ein sehr gefährliches Werkzeug, wenn Sie nicht aufpassen oder das Gerät unsachgemäß verwenden. Dieses Gerät kann schwere Verletzungen des Bedieners oder anderer Personen verursachen. Es ist deshalb von größter Wichtigkeit, dass diese Bedienungsanweisung aufmerksam durchgelesen und verstanden wird.

Allgemeine Hinweise

• Die Informationen in dieser Bedienungsanleitung ersetzen auf keinen Fall professionelle Kompetenz und Erfahrung. Wenden Sie sich an eine Person mit Fachwissen und Erfahrung, wenn Sie sich bezüglich der Bedienung des Geräts nicht sicher sind.
- Verwenden Sie eine Kettensäge zur Baumpflege nur dann, wenn Sie über die erforderliche Ausbildung verfügen. Arbeiten Sie ohne Ausbildung insbesondere nicht in Bäumen. Die Gefahr schwerer Verletzungen ist sehr hoch.
- Verwenden Sie eine Kettensäge zur Baumpflege nicht für Arbeiten, die Sie auch mit einer Kettensäge mit hinterem Handgriff erledigen können. Im Falle eines Rückschlags können Sie eine Kettensäge mit hinterem Handgriff besser kontrollieren als eine Kettensäge zur Baumpflege.

Vorbereitung

- Bei diesem Gerät besteht eine erhöhte Gefahr des Kontrollverlustes. Personen, die mit diesem Gerät Baumpflegearbeiten ausführen, müssen vorab eine entsprechende Schulung zu Schnitt- und Arbeitstechniken absolviert haben. Der Bediener muss über Sicherheitsausrüstungen wie Hebebühne, Seile und Sicherheitsgurte verfügen.

Betrieb

- Eine längere Benutzung des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen (Weißfingerkrankheit).

Wenn Sie ungewöhnliche Beeinträchtigungen bemerken, beenden Sie sofort die Arbeit und suchen Sie einen Arzt auf.

- Betätigen Sie die Kettenbremse immer vor dem Starten des Motors und lösen Sie nach dem Starten des Motors die Startgassperre sofort. Stellen Sie sicher, dass die Motordrehzahl wieder zurück in den Leerlauf gegangen ist, bevor die Kettenbremse gelöst wird.

- Setzen Sie die Startgassperre nur beim Startvorgang ein.

⚠️ WARNING! Legen Sie vor Gebrauch der Maschine eine Startgassperre ein.

Ursachen und Vermeidung eines Rückschlags

• Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt (Abb. b).
• Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten, nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung der Bedienperson geschlagen wird (Abb. a).
• Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die

Schiene heftig in Bedienerrichtung zurückstoßen.

- Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Kettensäge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

• Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschließen. Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.
• Vermeiden Sie eine abnormale Körperhaltung und sägen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen ermöglicht.
• Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschienen und Sägeketten können zum Reißen der Kette und/oder zu Rückschlag führen.
• Halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zu Rückschlag.

Restrisiken

Auch wenn Sie dieses Gerät vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Gerätes auftreten:

- Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

- Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

- Schnittverletzungen

⚠️ WARNUNG! Gefahr durch elektromagnetisches Feld, das, während das Gerät im Betrieb ist, erzeugt wird. Das Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor das Gerät bedient wird.

Vorbereitung

⚠️ WARNUNG! Verletzungsgefahr durch ungewollt anlaufendes Gerät. Stellen Sie den Motor erst dann an, wenn das Gerät vollständig für den Einsatz vorbereitet ist.

Sicherheitseinrichtungen

Gashebel (4)

- Zum Einschalten des Gerätes muss die Gashebelsperre (3) entriegelt werden.

Kettenbremshebel/vorderer Handschutz (5)

• Die Sägekette läuft nicht, wenn die Kettenbremse eingerastet ist.
- Stoppt die Sägekette bei einem Rückschlag sofort.
- Hebel kann auch manuell betätigt werden.
- Schützt die linke Hand des Bedieners, wenn er vom vorderen Handgriff abrutscht.

Kettenfangbolzen (8)

- Vermindert die Gefahr von Verletzungen, wenn die Sägekette abspringt oder reißt.

Krallenanschlag (19)

• Verstärkt die Stabilität bei der Ausführung vertikaler Schnitte.
• Erleichtert das Sägen.

Sägekette (7) mit geringem Rückschlag

- Hilft dank speziell entwickelter Sicherheitseinrichtungen, Rückschläge abzufangen.

Kippschalter (23)

- Beim Betätigen des Kippschalters schaltet das Gerät sofort ab.

Montage

Sägekette und Schwert montieren

⚠ VORSICHT! Führen Sie Wartungs- und Einstellungsarbeiten grundsätzlich bei ausgeschaltetem Motor und gezogenem Zündkerzenstecker (37) durch.

⚠ VORSICHT! Schnittverletzungen! Tragen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren.

Hinweise

- Bevor Sie eine neue Sägekette montieren: Prüfen Sie das Schwert und das Kettenrad auf Beschädigung.

Notwendige Werkzeuge und Hilfsmittel

- Kombiwerkzeug

Vorgehen (Abb. A)

1. Stellen Sie das Gerät auf eine flache Oberfläche.

2. Deaktivieren Sie die Kettenbremse: Ziehen Sie den Kettenbremshebel (5) nach hinten zum vorderen Handgriff (14). Sie können die Kettenradabdeckung (11) nur dann wieder montieren, wenn das Kettenbremsband entspannt ist.

3. Setzen Sie das Schwert (6) auf die Schwertbolzen (29) auf und schieben Sie es an das Kettenrad (31).

4. Fädeln Sie die Sägekette (7) über das Kettenrad (31).

5. Legen Sie die Sägekette (7) auf der Oberseite des Schwerts (6) in die Schwertnut. Beginnen Sie am Kettenrad (31). Es ist normal, wenn die Sägekette (7) durchhängt.

6. Ziehen Sie das Schwert (6) nach vorne, um die Sägekette (7) zu spannen.

7. Setzen Sie die Kettenradabdeckung (11) auf. Achten Sie darauf, dass der Kettenspannstift (32) in die Aufnahme (30) greift.

8. Ziehen Sie die beiden Muttern (9) der Kettenradabdeckung (11) handfest an. Das Schwert sollte sich noch bewegen lassen.

9. Sägekette Spannen: Drehen Sie Ketten-spannschraube (10) mit dem Kombiwerkzeug (20) ○.

10. Ziehen Sie die Muttern (9) der Kettenradabdeckung (11) mit dem Kombiwerkzeug (20) fest.

Betrieb

Vor dem Betrieb

⚠️ WARNUNG! Verletzungsgefahr! Tragen Sie beim Arbeiten mit der Sägekette stets Schutzhandschuhe, eine Schutzbrille, einen Gehörschutz, einen Schutzhelm und schnittsichere Arbeitskleidung. Ziehen Sie vor allen Arbeiten am Gerät den Zündkerzenstecker (37) und aktivieren Sie die Kettenbremse.

⚠ VORSICHT! Beim Sägen von trockenem Holz kann es zu Staubentwicklung kommen. Tragen Sie eine geeignete Staubschutzmaske.

Führen Sie folgende Schritte vor dem Betrieb der Kettensäge durch:

• gegebenenfalls Sägekette und Schwert montieren, S. 12
  • Sägekette spannen, S. 21
• Kettenöl einfüllen, S. 13
  • Kettenbremse prüfen, S. 12
• Öl-Automatik prüfen
• den einwandfreien Zustand und die Vollständigkeit der Schutzeinrichtungen und den festen Sitz aller Verschraubungen prüfen,
• die Dichtheit des Treibstoffsystems prüfen,
• sicherstellen, dass die Kettensäge keine Gegenstände berührt.

HINWEIS! Prüfen Sie das Gerät nach dem Fallenlassen auf den Boden oder anderen Stoßeinwirkungen auf Beschädigungen. Das Gerät darf nur in betriebssicherem Zustand gestartet werden.

HINWEIS! Die Kettensäge kann nachölen, siehe Reinigung, Wartung und Lagerung, S. 18.

Kettenbremse prüfen

⚠️ WARNUNG! Verletzungsgefahr durch die nachlaufende Sägekette. Wenn die Kettenbremse nicht richtig funktioniert, dürfen Sie die Kettensäge nicht verwenden. Wenden Sie sich an das Service-Center, S. 26.

Kettenbremse vor dem Einschalten prüfen

1. Stellen Sie sicher, dass der Kettenbremshebel (5) und die Mechanik sauber sind.

2. Prüfen Sie, ob der Kettenbremshebel (5) in den Endpositionen einrastet.

Nein: Arbeiten Sie nicht mit der Ket-tensäge! Wenden Sie sich an das Service-Center.

Kettenbremse beim Einschalten prüfen

Diese Schritte sind Teil jedes Einschaltvorgangs.

Kettenschmierung prüfen

HINWEIS! Betreiben Sie die Kettensäge mit zu wenig Öl, nimmt die Schnittleistung und die Lebenszeit der Sägekette ab, da die Sägekette schneller stumpf wird. Zu wenig Öl erkennen Sie an der Rauchentwicklung oder Verfärbung des Schwertes. Stellen Sie sicher, dass immer Öl auf die Kette fließt.

Hinweise

• Prüfen Sie vor Arbeitsbeginn den Ölstand.
• Prüfen Sie die Funktion der Ketten-schmierung bei jedem Einschalten.
• Sie können die Kettenschmierung jederzeit während des Betriebs prüfen.

Vorgehen

1. Während die Sägekette läuft: Halten Sie die Kettensäge über hellen Grund. Beobachten Sie die Ölspur. Die Kettensäge darf den Boden nicht berühren!

2. Deutliche Ölspur: Die Kettensäge arbeitet einwandfrei.
   • Schwache Ölspur: Ölfluss einstellen, S. 19

3. Keine Ölspur: Kettenöl einfüllen, S. 13; Öldurchlass reinigen, S. 19.

Kettenöl einfüllen

⚠️ WARNUNG! Brandgefahr! Schalten Sie immer das Gerät ab und lassen Sie den Motor abkühlen, bevor Sie Kettenöl einfüllen. HINWEIS! Betreiben Sie die Kettensäge mit zu wenig Öl, nimmt die Schnittleistung und die Lebenszeit der Sägekette ab, da die Sägekette schneller stumpf wird. Zu wenig Öl erkennen Sie an der Rauchentwicklung oder Verfärbung des Schwertes. Stellen Sie sicher, dass immer Öl auf die Kette fließt. Sobald die Kette läuft, fließt Öl zum Schwert (6).

• Prüfen Sie regelmäßig den Ölstand und füllen Sie bei niedrigem Ölstand Öl nach. Tankinhalt: 160 cm ^3 (0,16 l)
• Verwenden Sie Bio-Kettenöl, das Zusätze zur Herabsetzung von Reibung und Abnutzung enthält. Verwenden Sie alternativ Kettenschmieröl mit geringem Anteil an Haftzusätzen.
• Entleeren Sie den Öltank bei längerer Nichtbenutzung (6–8 Wochen).

Vorgehen

1. Legen Sie das Gerät so auf die Seite, dass der Tankdeckel (17) nach oben zeigt.
2. Schrauben Sie den Tankdeckel (17) ab.
3. Füllen Sie das Bio-Kettenöl in den Tank.
4. Wischen Sie eventuell verschüttetes Öl ab.
5. Schrauben Sie den Tankdeckel (17) auf.

Kraftstoff mischen und einfüllen

Hinweise

- EFAHR! Brand- oder Explosionsgefahr! Sorgen Sie beim Hantieren mit Kraftstoff immer für eine gute Belüftung. Rauchen Sie beim Tanken nicht und halten Sie jegliche Wärmequellen fern. Tanken Sie niemals bei laufendem Motor. Öffnen Sie vorsichtig den Tankdeckel, so dass sich ein evtl. vorhandener Überdruck langsam abbauen kann. Starten Sie das Gerät im Abstand von mind. 3 m vom Auffüllort des Kraftstoffs.

- VDRSICHT! Verwenden Sie nur das in der Anleitung empfohlene Kraftstoffgemisch. Das Kraftstoffgemisch altert. Verwenden Sie daher kein Kraftstoffgemisch, das älter als 3 Monate (E10: 30 Tage) ist. Bei Nichtbeachten kann der Motor beschädigt werden und Sie verlieren den Garantieanspruch.

- WARNUNG! Gesundheitsgefahr! Vermeiden Sie direkten Hautkontakt mit Benzin und das Einatmen von Benzindämpfen.

- HINWEIS! Ungeeigneter Kraftstoff kann den Zweitaktmotor beschädigen. Betreiben Sie das Gerät ausschließlich mit einer Mischung aus Benzin und Zweitaktmotoröl (Verhältnis: 40:1).

- Tankvolumen (Kraftstoff): 230 cm ^3 (0,23 l) zugelassener Kraftstoff: ROZ 95 (E10)

• Den Füllstand können Sie über die Kraftstoffanzeige (18) überprüfen.
• Die optimale Leistung erzielen Sie bei der Verwendung von Öl für luftgekühlte Zweitaktmotoren.

Notwendige Werkzeuge und Hilfsmittel

• Kraftstoff-Mischflasche (27)

Benzin 2-Takt-Öl
40:1
1 | 25 ml
3 | 75 ml
5 | 125 ml

Kraftstoff mischen

Auf der Kraftstoff-Mischflasche (27) befindet sich eine Skala, die das Mischungsverhältnis für eine Tankfüllung angibt.

1. Füllen Sie zuerst Benzin bis zur Markierung (PETROL) in die Kraftstoff-Mischflasche (27).
2. Füllen Sie anschließend Zweitaktmotoröl bis zur zweiten Markierung (OIL).
3. Schließen und schütteln Sie die Kraftstoff-Mischflasche (27).

Kraftstoff einfüllen

1. Legen Sie das Gerät so auf die Seite, dass der Tankdeckel (22) nach oben zeigt.
2. Schrauben Sie den Tankdeckel (22) ab.
3. Füllen Sie das Kraftstoffgemisch in den Kraftstofftank.
4. Wischen Sie Kraftstoffreste um den Tankdeckel ab.
5. Schließen Sie den Tankdeckel (22).

Ein- und Ausschalten

⚠ GEFAHR! Benutzen Sie die Motorsäge nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen.
⚠ VORSICHT! Die Sägekette darf sich im Leerlauf nicht bewegen. Bewegt sich die Sägekette im Leerlauf, liegt ein Problem mit der Kupplung oder der Leerlaufdrehzahl vor. Nehmen Sie Kontakt mit dem Service-Center auf.

Kaltstart

⚠️ WARNUNG! Verletzungsgefahr durch anlaufende Sägekette. Achten Sie darauf, dass die Kettenbremse aktiviert ist. Das Gerät verfügt über eine Startgassperre. Diese wird aktiviert, wenn der Kaltstarthebel (1) manuell wieder eingedrückt wird. Sollte das Gerät nun gestartet werden und die Kettenbremse nicht aktiviert sein, beginnt die Sägekette zu laufen.

Hinweise

- Überprüfen Sie, ob sich genügend Kettenöl im Tank befindet und füllen Sie ggf. Kettenöl nach (Kettenöl einfüllen, S. 13).

Vorgehen

1. Stellen Sie das Gerät auf einen festen, stabilen Untergrund und nehmen Sie den Kettenschutz (21) ab. Die Sägekette (7) darf weder den Boden noch Gegenstände berühren.
2. Betätigen Sie die Kettenbremse, indem Sie den Kettenbremshebel (5) vom vorderen Handgriff (14) weg drücken, bis die Kettenbremse einrastet.
3. Drücken Sie 6x die Kraftstoffpumpe (13).
4. Ziehen Sie den Kaltstarthebel (1) auf Position N.
5. Halten Sie das Gerät mit einer Hand am vorderen Handgriff (14) fest. Greifen Sie mit der anderen Hand den Startergriff (15) am Starterseil und ziehen Sie dieses langsam bis zum ersten Widerstand heraus.
6. Ziehen Sie nun das Starterseil schnell an, bis der Motor startet. Sollte der Motor nicht starten, wiederholen Sie den Vorgang. So lange der Kaltstarthebel (1) herausgezogen ist, läuft der Motor aufgrund der geschlossenen Choke-Klappe nur kurz an und geht wieder aus.
7. Sobald der Motor ausgegangen ist, betätigen Sie die Gashebelsperre (3) und den Gashebel (4) zusammen. Der Kaltstarthebel (1) springt automatisch in die Betriebsstellung „Warmstart“.
8. Ziehen Sie nun erneut am Starterseil, bis der Motor startet. Lassen Sie das Gerät zwischen 45 Sekunden und 1:30 Minuten im Leerlauf warmlaufen. Springt der Motor auch nach mehreren Versuchen nicht an, lesen Sie das Kapitel Fehlersuche, S. 24.
9. Lösen Sie die Kettenbremse, indem Sie den Kettenbremshebel (5) zum vorderen Handgriff (14) ziehen, bis sich die Kettenbremse löst.

⚠ VORSICHT! Bewegt sich die Sägekette im Leerlauf liegt ein Problem mit der Kupplung oder der Leerlaufdrehzahl vor. Nehmen Sie das Gerät außer Betrieb und wenden Sie sich an das Service-Center.

1. Wenn Sie jetzt die Gashebelsperre (3) und den Gashebel (4) betätigen, läuft die Sägekette (7) an.

Kaltstart mit Gashebelsperre

⚠️ WARNUNG! Verletzungsgefahr durch anlaufende Sägekette. Achten Sie darauf, dass die Kettenbremse aktiviert ist. Das Gerät verfügt über eine Startgassperre. Diese wird aktiviert, wenn der Kaltstarthebel (1) manuell wieder eingedrückt wird. Sollte das Gerät nun gestartet werden und die Kettenbremse nicht aktiviert sein, beginnt die Sägekette zu laufen.

Hinweise

- Überprüfen Sie, ob sich genügend Kettenöl im Tank befindet und füllen Sie ggf. Kettenöl nach (Kettenöl einfüllen, S. 13).

Vorgehen

1. Stellen Sie das Gerät auf einen festen, stabilen Untergrund und nehmen Sie den Kettenschutz (21) ab. Die Sägekette (7) darf weder den Boden noch Gegenstände berühren.
2. Betätigen Sie die Kettenbremse, indem Sie den Kettenbremshebel (5) vom vorderen Handgriff (14) weg drücken, bis die Kettenbremse einrastet.
3. Drücken Sie 6x die Kraftstoffpumpe (13).
4. Ziehen Sie den Kaltstarthebel (1) heraus.
5. Drücken Sie den Kaltstarthebel (1) wieder in Richtung Gerätegehäuse. Der Gashebel (4) darf noch nicht betätigt werden.
6. Halten Sie das Gerät mit einer Hand am vorderen Handgriff (14) fest. Greifen Sie mit der anderen Hand den Startergriff (15) am Starterseil und ziehen Sie dieses langsam bis zum ersten Widerstand heraus.

7. Ziehen Sie nun das Starterseil schnell an, bis der Motor startet. Sollte der Motor nicht starten, wiederholen Sie den Vorgang.

8. Sobald der Motor läuft betätigen Sie den Gashebel (4), um die Gashebelsperre (3) zu lösen.

Das Gerät läuft im Leerlauf.

Lassen Sie das Gerät zwischen 45 Sekunden und 1:30 Minuten im Leerlauf warmlaufen.

1. Lösen Sie die Kettenbremse, indem Sie den Kettenbremshebel (5) zum vorderen Handgriff (14) ziehen, bis sich die Kettenbremse löst.

⚠ VORSICHT! Bewegt sich die Sägekette im Leerlauf liegt ein Problem mit der Kupplung oder der Leerlaufdrehzahl vor. Nehmen Sie das Gerät außer Betrieb und wenden Sie sich an das Service-Center.

1. Wenn Sie jetzt die Gashebelsperre (3) und den Gashebel (4) betätigen, läuft die Sägekette (7) an.

Warmstart

Hinweise

• Ein Warmstart kann max. 15 - 20 min nach der letzten Verwendung durchgeführt werden.
• Überprüfen Sie, ob sich genügend Kettenöl im Tank befindet und füllen Sie ggf. Kettenöl nach (Kettenöl einfüllen, S. 13).

Vorgehen

1. Stellen Sie das Gerät auf einen ebenen, stabilen Untergrund und nehmen Sie den Kettenschutz (21) ab. Die Sägekette (7) darf weder den Boden noch Gegenstände berühren.
2. Belassen Sie den Kaltstarthebel (1) in seiner Position ||.
3. Betätigen Sie die Kettenbremse, indem Sie den Kettenbremshebel (5) vom vorderen Griff (14) weg drücken, bis die Kettenbremse eingerastet ist.
4. Drücken Sie 6x die Kraftstoffpumpe (13).
5. Halten Sie das Gerät mit einer Hand am vorderen Handgriff (14) fest.
6. Greifen Sie mit der anderen Hand den Startergriff (15) am Starterseil. Ziehen Sie das Starterseil langsam bis zum ersten Widerstand heraus.
7. Ziehen Sie jetzt mehrmals schnell am Starterseil. Der Motor sollte nach 1-2 Zügen starten.

Startet der Motor nach mehreren Versuchen nicht, versuchen Sie die Vorgehensweise: Kaltstart, S. 14.

1. Lösen Sie die Kettenbremse, indem Sie den Kettenbremshebel (5) zum vorderen Handgriff (14) ziehen, bis die Kettenbremse sich löst.

⚠ VORSICHT! Bewegt sich die Sägekette im Leerlauf liegt ein Problem mit der Kupplung oder der Leerlaufdrehzahl vor. Nehmen Sie das Gerät außer Betrieb und wenden Sie sich an das Service-Center.

1. Wenn Sie jetzt die Gashebelsperre (3) und den Gashebel (4) betätigen, läuft die Sägekette (7) an.

Motor im Notfall ausschalten

1. Betätigen Sie den Kippschalter (23).

Motor ausschalten

1. Lassen Sie ggf. den Gashebel (4) los.
2. Betätigen Sie den Kippschalter (23).

Entastungsarbeiten

⚠️ WARNUNG! Verletzungsgefahr! Wenn die Sägekette klemmt, versuchen Sie nicht, die Kettensäge mit Gewalt herauszuziehen. Stellen Sie den Motor ab und benutzen Sie einen Hebelarm oder Keil, um die Kettensäge freizubekommen.

• Achten Sie auf einen festen und sicheren Stand beim Entasten.
• Entfernen Sie Schmutz, Steine, lose Rinde, Nägel, Klammern und Draht vom Baum.
• Die Sägekette darf während des Durchsägens oder danach weder den Erdboden noch einen anderen Gegenstand berühren.
• Sägen Sie nicht mit der Schienenspitze.
• Beachten Sie die Vorsichtsmaßnahmen gegen Rückschlag (Ursachen und Vermeidung eines Rückschlags, S. 10)
• Stützen Sie die Baumpflegesäge beim Entasten möglichst mit dem Krallenanschlag (19) ab.
• Achten Sie darauf, dass die Kettensäge am Ende des Schnittes aufgrund ihres Eigengewichtes durchschwenken kann. Die Kettensäge wird nicht mehr im Schnitt gestützt. Halten Sie entsprechend dagegen.

- Schalten Sie den Motor der Kettensäge immer aus, bevor Sie von Baum zu Baum wechseln.

Entastungsarbeiten in Teilstücken

Kürzen Sie lange bzw. dicke Äste, bevor Sie den finalen Trennschnitt vornehmen. Sie vermeiden somit ein Verklemmen der Sägekette.

Arbeiten im Baum mit Seilkletter- technik

Dieser Abschnitt beschreibt Arbeitsmethoden zur Verringerung des Verletzungsrisikos bei der Verwendung von Kettensägen für die Baumpflege, wenn in der Höhe mit Seilklettertechnik gearbeitet wird. Er kann als Grundlage für Anleitungen und Schulungsunterlagen dienen, ist jedoch kein Ersatz für eine ordnungsgemäße Schulung. Die Empfehlungen in diesem Anhang sind nur ein Beispiel für bewährte Arbeitsmethoden.

Es können strengere nationale oder andere Vorschriften gelten.

Dieser Abschnitt erklärt

• allgemeine Hinweise, die vor dem Einsatz einer Baumpflege-Kettensäge für Arbeiten in der Höhe mit Seilklettertechnik zu beachten sind,
• wie eine Baumpflege-Kettensäge für den Einsatz mit Seilklettertechnik vorbereitet wird und wie eine Baumpflegekettensäge zum Zurückschneiden und Zerlegen von Bäumen verwendet wird, einschließlich der sicheren Arbeitshaltung bei beidhändiger Verwendung, wie die Kettensäge gestartet wird, wie mit der Kettensäge geschnitten wird und wie eine eingeklemmte Ketten-säge befreit wird.

Dieser Abschnitt befasst sich nicht mit Kontrolltechniken abgeschnittener Äste und Zweige sowie den bereits behandelten Punkten zum sicheren Gebrauch.

Allgemeine Empfehlungen

• Der Bediener einer Baumpflegesäge, der mit Seilklettertechnik in der Höhe arbeitet, sollte niemals allein arbeiten. Ein Arbeiter am Boden, der in geeigneten Notfallmaßnahmen geschult ist, sollte zur Unterstützung anwesend sein.
• Der Bediener sollte in sicheren Kletter- und Arbeitspositionen geschult sein und über angemessene Ausrüstung wie Klettergurt, Seile, Gurte, Karabiner und ande-

re Ausrüstungsgegenstände verfügen, um eine sichere Arbeitsposition für sich und die Kettensäge zu gewährleisten.

Die Kettensäge für den Einsatz vorbereiten

- Die Kettensäge sollte vom Arbeiter am Boden überprüft, betankt, gestartet und warmgelaufen und wieder ausgeschaltet werden, bevor sie an den Bediener im Baum weitergegeben wird.

- Die Kettensäge benötigt eine geeignete Schlinge zur Befestigung am Klettergurt des Bedieners (Abb. B.①).

• Die Schlinge ist an der Halteöse auf der Rückseite der Motorsäge zu befestigen.
- Geeignete Karabinerhaken sind bereitzustellen, um die Kettensäge indirekt (d. h. über die Schlinge) und direkt (d. h. an der Halteöse an der Kettensäge) am Klettergurt zu befestigen.
- Vor der Weitergabe an den Bediener muss sichergestellt werden, dass die Kettensäge sicher befestigt ist.
- Bevor die Kettensäge vom Aufstiegsmittel abgenommen wird, muss sichergestellt werden, dass sie am Klettergurt befestigt ist.

• Durch das Befestigen der Kettensäge direkt am Klettergurt wird das Risiko einer Beschädigung der Ausrüstung bei Bewegung im Baum verringert. Dabei sollte jedoch beachtet werden, dass die Ketten-säge stets ausgeschaltet ist.
• Die Kettensäge sollte nur an den empfohlenen Halteösen des Klettergurtes befestigt werden, welche sich in der Mitte (vorne oder hinten) oder an den Seiten befinden. Die Kettensäge sollte idealerweise in der hinteren Mitte befestigt werden, um sie von den Kletterseilen fernzuhalten und das Gewicht zentral an der Wirbelsäule des Bedieners zu halten (Abb. B.②).
• Beim Verlagern der Kettensäge von einer Halteöse zu einer anderen muss der Bediener sicherstellen, dass sie in der neuen Position gesichert ist, bevor er sie von der vorherigen Halteöse löst.

Baumpflegesäge im Baum verwenden

- Unfallanalyse

Eine Analyse der Unfälle mit diesen Ket- tensägen bei Baumpflegearbeiten zeigt, dass die Hauptursache in der unsachge-

mäßen einhändigen Bedienung der Kettensäge liegt. Bei der überwiegenden Zahl der Unfälle nimmt der Bediener keine sichere Arbeitsposition ein, die es ihm ermöglicht, beide Griffe der Kettensäge zu halten. Folgendes führt dabei zu erhöhtem Verletzungsrisiko:

• Die Kettensäge wird beim Rückschlag nicht fest gehalten.
- Die Kettensäge gerät außer Kontrolle und sie kommt eher mit den Kletterseilen und dem Körper (insbesondere der linken Hand und dem linken Arm) in Berührung.
- Wegen der unsicheren Arbeitsposition geht die Kontrolle verloren und es kommt zum Kontakt mit der Motorsäge (unerwartete Bewegung während des Betriebs der Motorsäge).

- Sichere Arbeitsposition für beidhändiges Arbeiten

Damit die Kettensäge mit beiden Händen gehalten werden kann, sollte der Bediener in der Regel eine sichere Arbeitsposition anstreben, um mit der Kettensäge wie folgt zu arbeiten:

• bei waagrechten Schnitten auf Hüfthöhe
• bei senkrechten Schnitten auf Höhe des Sonnengeflechts

- Wenn der Benutzer in der Nähe senkrechter Stämme mit geringen Seitenkräften arbeitet, kann ein sicherer Stand für eine sichere Arbeitsposition ausreichen. Wenn sich der Benutzer vom Stamm entfernt, sind Maßnahmen zu ergreifen, um die zunehmenden seitlichen Kräfte aufzuheben oder auszugleichen. Dafür kann zum Beispiel das Hauptseil über einen zusätzlichen Anschlagpunkt geführt werden oder der Klettergurt durch eine verstellbare Schlinge mit einem zusätzlichen Anschlagpunkt verbunden werden (Abb. B.③).

- Um einen sicheren Stand in der Arbeitsposition zu erreichen kann eine Fuß-schlinge aus einer Bandschlinge hilfreiche Dienste leisten (Abb. B.④).

Die Kettensäge im Baum anlassen

• Vorgehen beim Anlassen der Kettensäge im Baum:

- Betätigen Sie vor dem Start die Kettenbremse

- Halten Sie beim Anlassen die Ketten-säge entweder links oder rechts des Körpers:

links: Halten Sie die Kettensäge mit der linken Hand am vorderen Handgriff und ziehen Sie mit der rechten Hand den Startergriff. Stoßen Sie anschließend die Kettensäge mit der linken Hand weg vom Körper.

rechts: Halten Sie die Kettensäge mit der rechten Hand am vorderen oder hinteren Handgriff und ziehen Sie mit der linken Hand den Startergriff. Stob-ßen Sie anschließend die Kettensäge mit der rechten Hand weg vom Körper.

• Die Kettenbremse sollte immer betätigt sein, bevor eine laufende Kettensäge vom Baum abgelassen wird.
- Der Benutzer sollte vor kritischen Schnitten sicherstellen, dass die Kettensäge ausreichend Treibstoff hat.

Eine eingeklemmte Kettensäge befreien

Vorgehen zum Befreien einer eingeklemmten Kettensäge:

• Schalten Sie die Kettensäge aus und befestigen Sie diese sicher stammwärts des Schnittes am Baum oder verwenden Sie ein zusätzliches Seil.
• Ziehen Sie die Kettensäge aus der Schnittkerbe während Sie gegebenenfalls den Ast anheben.
• Falls notwendig, befreien Sie die eingeklemmte Kettensäge mit einer Handsäge oder einer zweiten Kettensäge mindestens 30 cm von der eingeklemmten Kettensäge entfernt.

Unabhängig davon, ob eine Hand- oder Kettensäge zum Befreien der eingeklemmten Kettensäge verwendet wird, sollten die notwendigen Schnitte zwischen der eingeklemmten Kettensäge und den Astspitzen erfolgen, damit die Kettensäge nicht vom abgetrennten Stück mitgenommen wird und die Situation weiter verkompliziert.

Reinigung, Wartung und Lagerung

⚠️ WARNUNG! Verletzungsgefahr durch ungewollt anlaufendes Gerät. Schützen Sie sich bei Wartungs- und Reinigungsarbeiten. Schalten Sie den Motor aus.

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Original-Ersatzteile.

⚠ VORSICHT! Die Kettensäge kann nach Gebrauch nachölen und Öl kann auslaufen, wenn sie seitlich oder auf dem Kopf gelagert wird. Das ist ein normaler Vorgang, bedingt durch die notwendige Lüftungsöffnung am oberen Tankrand und kein Grund zur Reklamation. Da jede Kettensäge während der Fertigung kontrolliert und mit Öl getestet wird, könnte trotz Ausleeren ein kleiner Rest im Tank sein, der während des Transportes das Gehäuse leicht mit Öl beschmutzt. Bitte säubern Sie das Gehäuse mit einem Lappen.

Reinigung

⚠️ WARNING! Elektrischer Schlag! Spritzen Sie das Gerät niemals mit Wasser ab.
⚠️ WARNUNG! Führen Sie Reinigungsarbeiten grundsätzlich bei ausgeschaltetem, abgekühltem Motor und gezogenem Zündkerzenstecker/aktiver Kettenbremse durch.
⚠ VORSICHT! Schnittverletzungen! Tragen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren.

HINWEIS! Beschädigungsgefahr. Chemische Substanzen können die Kunststoffteile des Gerätes angreifen. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel.

Reinigen Sie die Maschine gründlich. Dadurch verlängern Sie die Lebensdauer der Maschine und vermeiden Unfälle.

Reinigung nach jeder Benutzung

• Halten Sie die Griffe frei von Benzin, Öl oder Fett. Reinigen Sie die Griffe gegebenenfalls mit einem feuchten, in Seifenlauge ausgewaschenem Lappen.
• Reinigen Sie die Sägekette. Benutzen Sie zur Reinigung der Sägekette keine Flüssigkeiten. Ölen Sie die Sägekette nach der Reinigung mit Kettenöl leicht ein.
• Entfernen Sie zur Reinigung auch die Kettenradabdeckung (11), um auch an dieser Stelle reinigen zu können.
  • Reinigen Sie das Schwert (6).
• Reinigen Sie die Lüftungsschlitze und die Oberflächen der Maschine mit einem Pinsel oder trockenem Lappen.

- Reinigen Sie den Öldurchlass (33), um ein störungsfreies, automatisches Ölen der Sägekette während des Betriebs zu gewährleisten. Nehmen Sie hierzu einen Pinsel oder einen Lappen zur Hilfe, um Rückstände aus dem Öldurchlass auszuwischen.

Wartung

⚠️ WARNUNG! Unsachgemäße Wartung, Einsatz nicht konformer Ersatzteile oder Ent-

fernung bzw. Änderung von Sicherheitskomponenten können zu verlängerten Kettenbremszeiten und höherem Rückschlagrisiko führen.

Wartungsintervalle

Führen Sie die in der nachfolgenden Tabelle aufgeführten Wartungsarbeiten regelmäßig durch. Durch regelmäßige Wartung Ihres Gerätes wird die Lebensdauer des Gerätes verlängert. Sie erreichen zudem optimale Schnittleistungen und vermeiden Unfälle.

Maschinenteil Aktion Vor jedem		Gebrauch	Nach 10 Betriebsstunden	Nach je-dem Gebrauch
Komponenten der Kettenbremse	Sichtprüfung, bei Bedarf ersetzen	√
Kettenrad (31) Sichtprüfung, bei Bedarf ersetzen √
Sägekette (7) Sägekette prüfen, ölen, bei Bedarf nachschleifen oder ersetzen		√
Sägekette (7) Sägekette reinigen und ölen √
Schwert (6) Schwert warten, S. 22 √ √
Schwert (6) Schwert umdrehen, S. 22 √
Öl-Automatik Prüfen, bei Bedarf Öl-durchlass reinigen		√
Kupplung	Stillstand im Leerlauf prüfen	√
Schrauben, Mut-tern, Bolzen	Prüfen und anziehen		√
Luftfilter (36)	Luftfilter reinigen, S. 19			√
Zündkerze (38)	Zündkerze prüfen/einstellen/wechseln, S. 20		√

Kettenschmierung warten

Prüfen Sie vor Arbeitsbeginn den Ölstand und die Funktion der Kettenschmierung. HINWEIS! Betreiben Sie die Kettensäge mit zu wenig Öl, nimmt die Schnittleistung und die Lebenszeit der Sägekette ab, da die Sägekette schneller stumpf wird. Zu wenig Öl erkennen Sie an der Rauchentwicklung oder Verfärbung des Schwertes. Stellen Sie sicher, dass immer Öl auf die Kette fließt.

Ölfluss einstellen

Drehen Sie die Ölregulierungsschraube (16) an der Unterseite mit einem Schlitzschraubendreher.

• Ü: Ölfluss erhöhen
• Ü: Ölfluss verringern

Öldurchlass reinigen

Reinigen Sie den Öldurchlass regelmäßig, um ein störungsfreies, automatisches Ölen der Sägekette während des Betriebs zu gewährleisten.

1. Sägekette und Schwert demontieren, S. 20
2. Entfernen Sie Rückstände und Schmutz im Öldurchlass (33) mit einem Pinsel oder einem Lappen.
3. Ist die Reinigung des Öldurchlass ohne Erfolg, lassen Sie die Kettensäge von unserem Kundendienst reparieren. Wenden Sie sich an das Service-Center.

Luftfilter reinigen

⚠ VORSICHT! Betreiben Sie das Gerät nie ohne Luftfilter. Staub und Schmutz gelangen ansonsten in den Motor und führen zu Schä-

den an der Maschine. Halten Sie den Luftfilter sauber.

Vorgehen (Abb. C)

1. Schalten Sie den Motor aus und lassen Sie das Gerät abkühlen.
2. Entfernen Sie die Flügelmutter (25).
3. Entfernen Sie die Luftfilterabdeckung (24).
4. Entfernen Sie das Luftfiltergehäuse (35). Auf der Innenseite des Luftfiltergehäuses befindet sich der Luftfilter (36).
5. Reinigen Sie den Luftfilter (36) mit Wasser und lassen Sie ihn an der Luft trocknen. Benutzen Sie zum Reinigen niemals Benzin!

HINWEIS! Ersetzen Sie den Luftfilter (36), wenn er verschlissen, beschädigt oder stark verschmutzt ist (Ersatzteile und Zubehör, S. 27).

1. Reinigen Sie auch das Filternetz des Luftfiltergehäuses (35) von Staub und Schmutz.
2. Setzen Sie den Luftfilter (36) in das Luftfiltergehäuse (35).
3. Setzen Sie das Luftfiltergehäuse (35) wieder auf den Luftfilterbolzen (34).
4. Setzen Sie die Luftfilterabdeckung (24) auf den Luftfilterbolzen (34).
5. Befestigen Sie die Luftfilterabdeckung (24) mit der Flügelmutter (25).

Zündkerze prüfen/einstellen/wechseln

▲ VORSICHT! Verschlissene Zündkerzen oder ein zu großer Zündabstand führen zu einer Leistungsreduzierung des Motors. Sorgen Sie für einwandfreie Zündkerzen.

Notwendige Werkzeuge und Hilfsmittel

• Kombiwerkzeug
• Fühlerlehre (im Fachhandel erhältlich)
• Drahtbürste
  • Ersatz-Zündkerze L8RTC

Vorgehen (Abb. D)

1. Schalten Sie den Motor aus und lassen Sie das Gerät abkühlen.
2. Entfernen Sie die Flügelmutter (25).
3. Entfernen Sie die Luftfilterabdeckung (24).
4. Ziehen Sie den Zündkerzenstecker (37) von der Zündkerze (38) ab.

5. Drehen Sie die Zündkerze (38) ⬆ mit dem Kombiwerkzeug (20) heraus.

6. Sie können die Zündkerze jetzt prüfen, einstellen und reinigen:

7. Prüfen Sie mit einer Fühlerlehre, ob der Elektrodenabstand folgenden Wert hat: 0,6–0,7 mm

8. Stellen Sie den Abstand gegebenenfalls ein: Biegen Sie die Masse-Elektrode der Zündkerze (38) vorsichtig.
9. Reinigen Sie die Zündkerze (38) mit einer Drahtbürste.

10. Falls Sie die Zündkerze nicht in einen einwandfreien Zusatand bringen können: Ersetzen Sie die Zündkerze.

11. Drehen Sie die Zündkerze (38) ⭕ mit dem Kombiwerkzeug (20) ein.

12. Stecken Sie den Zündkerzenstecker (37) auf die Zündkerze (38).
13. Setzen Sie die Luftfilterabdeckung (24) auf den Luftfilterbolzen (34).
14. Befestigen Sie die Luftfilterabdeckung (24) mit der Flügelmutter (25).

Vergaser einstellen

Der Vergaser wurde werkseitig auf optimale Leistung voreingestellt. Sollten Nacheinstellungen erforderlich sein, lassen Sie die Einstellungen durch eine Fachwerkstatt durchführen.

Sägekette und Schwert demontieren

VORSICHT! Führen Sie Wartungs- und Einstellungsarbeiten grundsätzlich bei ausgeschaltetem Motor und gezogenem Zündkerzenstecker (37) durch.
⚠ VORSICHT! Schnittverletzungen! Tragen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren.

Notwendige Werkzeuge und Hilfsmittel

- Kombiwerkzeug

Vorgehen

1. Stellen Sie das Gerät auf eine flache Oberfläche.
2. Deaktivieren Sie die Kettenbremse: Ziehen Sie den Kettenbremshebel (5) nach hinten zum vorderen Handgriff (14). Sie können die Kettenradabdeckung (11) nur dann wieder montieren, wenn das Kettenbremsband entspannt ist.

3. Entspannen Sie die Sägekette (7): Drehen Sie die Kettenspannschraube (10) mit dem Kombiwerkzeug (20) ∪.

4. Entfernen Sie die Muttern (9) der Ketten-radabdeckung (11) mit dem Kombiwerkzeug (20).

5. Entfernen Sie die Kettenradabdeckung (11).
6. Schieben Sie das Schwert (6) in Richtung Kettenrad (31). Sie können die Sägekette (7) und das Schwert (6) entfernen.

Sägekette und Schwert wechseln

Vor dem Wechsel der Sägekette ist die Nut der Führungsschiene von Schmutz zu reinigen, da bei vorhandenen Schmutzablagerungen die Sägekette aus der Schiene springen kann. Die Ablagerungen können auch das Kettenöl aufsaugen. Die Folge wäre, dass das Kettenöl nicht oder nur zu einem geringen Teil an die Schienenunterseite gelangt und die Schmierung verringert wird.

⚠️ WARNUNG! Verletzungsgefahr! Der Einsatz nicht zugelassener Kombinationen von Schwert und Sägekette kann zu erhötem Rückschlagrisiko führen.

Voraussetzungen

- Sägekette und Schwert demontieren, S. 20

Zulässige Schneidgarnitur

• Schwert
  Kangxin AP10-40-509P
• Sägekette
  Kangxin 3/8.050x40DL

Vorgehen

1. Tauschen Sie das Schwert (6)/ die Säge-kette (7) aus.
2. Montieren Sie Schwert (6) und Sägekette (7) wie unter Sägekette und Schwert montieren, S. 12 beschrieben.

Sägekette und Schwert montieren

Die Montage der Sägekette und des Schwertes ist im Kapitel Sägekette und Schwert montieren, S. 12 beschrieben.

Sägekette spannen

HINWEIS! Die Sägekette nicht in heißem Zustand nachspannen oder wechseln, da sie sich nach dem Abkühlen wieder etwas zusammenzieht. Bei Nichtbeachtung kann dies zu Schäden an der Führungsschiene oder dem Motor führen, da die Sägekette nun zu straff an dem Schwert anliegt.

Das regelmäßige Spannen der Sägekette dient der Sicherheit des Benutzers und reduziert bzw. verhindert Verschleiß und Ketten- schäden. Wir empfehlen dem Benutzer, vor Arbeitsbeginn sowie in Abständen von ca. 10 Minuten die Kettenspannung zu kontrollie- ren und falls nötig zu korrigieren. Beim Arbei- ten mit der Säge erwärmt sich die Sägekette und weitet sich dadurch etwas. Mit diesem "Nachlängen" ist besonders bei neuen Säge- ketten zu rechnen.

Kettenspannung und Kettenschmierung beeinflussen in erheblichem Maß die Lebensdauer der Sägekette. Bei einer neuen Sägekette müssen Sie die Kettenspannung nach maximal 5 Schnitten nachstellen.

Die Sägekette ist richtig gespannt, wenn sie an der Schwertunterseite nicht durchhängt und sich mit der behandschuhten Hand ganz herumziehen lässt. Beim Ziehen an der Sägekette mit 9 N (ca. 1 kg) Zugkraft dürfen Sägekette und Schwert nicht mehr als 2 mm Abstand haben.

10 min 9 N max. 2 mm

⚠ VORSICHT! Führen Sie Wartungs- und Einstellungsarbeiten grundsätzlich bei ausgeschaltetem Motor und gezogenem Zündkerzenstecker (37) durch.

Notwendige Werkzeuge und Hilfsmittel

- Kombiwerkzeug

Kettenspannung prüfen

Ziehen Sie die Sägekette (7) an der Oberseite des Schwertes (6) nach oben.

• Sägekette lässt sich fast nicht nach oben ziehen: Die Kettenspannung ist zu hoch. Entspannen Sie die Sägekette.
• Die Sägekette lässt sich so weit nach oben ziehen, dass die Treibglieder gerade nicht vollständig sichtbar sind: Die Kettenspannung ist richtig.
• Die Sägekette lässt sich so weit nach oben ziehen, dass die Treibglieder vollständig sichtbar sind: Die Kettenspannung ist zu niedrig. Spannen Sie die Sägekette.

Vorgehen

1. Deaktivieren Sie die Kettenbremse: Ziehen Sie den Kettenbremshebel (5) nach hinten zum vorderen Handgriff (14). Sie können die Kettenradabdeckung (11) nur dann wieder montieren, wenn das Kettenbremsband entspannt ist.

2. Lockern Sie die Muttern (9) der Ketten-radabdeckung (11) mit dem Kombiwerkzeug (20).

3. Sägekette Spannen: Drehen Sie Ketten-spannschraube (10) mit dem Kombiwerkzeug (20) ○.

Sägekette Entspannen: Drehen Sie Kettenspannschraube (10) mit dem Kombiwerkzeug (20) ∅.

1. Ziehen Sie die Muttern (9) der Kettenradabdeckung (11) mit dem Kombiwerkzeug (20) fest.

Bei einer neuen Sägekette müssen Sie die Kettenspannung nach maximal 5 Schnitten nachstellen.

Neue Sägekette einlaufen lassen

Bei einer neuen Sägekette verringert sich die Spannkraft nach einiger Zeit. Deshalb müssen Sie nach den ersten 5 Schnitten, spätestens nach 10 Minuten Sägezeit die Sägekette nachspannen (Sägekette spannen, S. 21).

⚠️ WARNUNG! Verletzungsgefahr! Befestigen Sie eine neue Sägekette nie auf einem abgenutzten Kettenrad oder auf einem beschädigten oder abgenutzten Schwert. Die Sägekette könnte abspringen oder reißen.

Kettenspannung einstellen

Das Einstellen der Kettenspannung ist im Kapitel Sägekette spannen, S. 21 beschrieben.

Schwert warten

⚠️ WARNUNG! Schnittverletzungen! Tragen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren.

Notwendige Werkzeuge und Hilfsmittel

- Kombiwerkzeug

- Flachfeile

Vorgehen

1. Schalten Sie den Motor aus und lassen Sie das Gerät abkühlen.

2. Deaktivieren Sie die Kettenbremse: Ziehen Sie den Kettenbremshebel (5) nach hinten zum vorderen Handgriff (14).

Sie können die Kettenradabdeckung (11) nur dann wieder montieren, wenn das Kettenbremsband entspannt ist.

1. Lösen Sie die beiden Muttern (9) der Kettenradabdeckung (11) mit dem Kombiwerkzeug (20).
2. Drehen Sie die Kettenspannschraube (10) mit dem Kombiwerkzeug (20) ♂, um die Spannung von der Sägekette (7) zu nehmen.
3. Nehmen Sie die Kettenradabdeckung (11), das Schwert (6) und die Sägekette (7) ab.
4. Prüfen Sie das Schwert (6) auf Abnutzung. Entfernen Sie Grate und begradi- gen Sie die Führungsflächen mit einer Flachfeile.
5. Reinigen Sie den Öldurchlass (33), um ein störungsfreies, automatisches Ölen der Sägekette während des Betriebs zu gewährleisten.
6. Montieren Sie Schwert (6), Sägekette (7) und Kettenradabdeckung (11) und spannen Sie die Sägekette (7).

HINWEIS! Bei optimalem Zustand des Öl-durchlasses sprüht die Sägekette wenige Sekunden nach Anlassen der Kettensäge automatisch etwas Öl ab.

Krallenanschlag wechseln

1. Sägekette und Schwert demontieren, S. 20
2. Lösen und entfernen Sie die Schrauben am Krallenanschlag (19).
3. Tauschen Sie den Krallenanschlag (19) aus.
4. Ziehen Sie die Schrauben am Krallenanschlag (19) fest.
5. Sägekette und Schwert montieren, S. 12

Schwert umdrehen

⚠ VORSICHT! Schnittverletzungen! Tragen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren.

Hinweise

- Das Schwert (6) muss ca. alle 10 Arbeitsstunden umgedreht werden, um eine gleichmäßige Abnutzung zu gewährleisten.

Vorgehen

1. Sägekette und Schwert demontieren, S. 20

2. Drehen Sie das Schwert um seine horizontale Achse. Beachten Sie dabei die Laufrichtung der Sägekette

3. Sägekette und Schwert montieren, S. 12

Schneidzähne schärfen

⚠ VORSICHT! Verletzungsgefahr! Eine falsch geschärfte Sägekette erhöht die Rückschlaggefahr! Benutzen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren.

Eine scharfe Sägekette gewährleistet eine optimale Schnittleistung. Sie frisst sich mühelos durch das Holz und hinterlässt große, lange Holzspäne. Eine Sägekette ist stumpf, wenn Sie die Schneidausrüstung durch das Holz drücken müssen und die Holzspäne sehr klein sind. Bei einer sehr stumpfen Sägekette fallen keine Späne, sondern nur Holzstaub an.

Zum Schärfen der Sägekette sind Spezialwerkzeuge erforderlich, die gewährleisten, dass die Kette im richtigen Winkel und in der richtigen Tiefe geschärft wird. Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann oder von einer Fachwerkstatt schärfen zu lassen. Wenn Sie sich das Schärfen der Kette zutrauen, gehen Sie entsprechend der Anleitung Ihres Sägekettenschärfgerätes (z. B. PARKSIDE PSG 85 B2) vor.

- Die sägenden Teile der Sägekette sind die Schneidglieder, die aus einem Schneidzahn und einer Tiefenbegrenzernase bestehen. Der Höhenabstand zwischen diesen beiden bestimmt die Schärftiefe. - Die Sägekette ist abgenutzt und muss gegen eine neue Sägekette ersetzt werden, wenn nur noch ca. 4 mm des Schneidzahns übrig ist.

- Beim Schärfen der Schneidzähne müssen folgende Werte berücksichtigt werden :

• Schärfwinkel (25°)
• Brustwinkel (10°)
• Schärftiefe (0,6 mm)
• Rundfeilendurchmesser (4,8 mm (3/16"))

⚠️ WARNUNG! Unfallgefahr! Abweichungen von den Maßangaben der Schneidengeometrie können zu einer Erhöhung der Rückschlagneigung der Maschine führen.

Notwendige Werkzeuge und Hilfsmittel

• Rundfeile
- Flachfeile

Vorgehen

1. Schalten Sie den Motor aus und lassen Sie das Gerät abkühlen.
2. Stellen Sie sicher, dass die Sägekette straff gespannt ist, um ein richtiges Schärfen zu ermöglichen.
3. Schärfen Sie nur von innen nach außen. Führen Sie die Rundfeile von der Innenseite des Schneidzahns nach außen. Heben Sie die Feile ab, wenn Sie diese zurückziehen.
4. Schärfen Sie zuerst die Zähne einer Seite. Drehen Sie dann die Sägekette um und schärfen Sie die Zähne der anderen Seite.
5. Kontrollieren Sie die Länge der Schneidglieder. Nach dem Schärfen müssen alle Schneidglieder gleich lang und breit sein.
6. Prüfen Sie nach jedem dritten Schärfen die Schärftiefe (Tiefenbegrenzung) und feilen Sie die Höhe mit Hilfe einer Flachfeile nach. Die Tiefenbegrenzung sollte um ca. 0,6 mm gegenüber dem Schneidzahn zurückstehen.
7. Runden Sie nach dem Zurücksetzen die Tiefenbegrenzung nach vorne etwas ab.

Lagerung

• Reinigen und warten Sie das Gerät vor der Lagerung.
• Bringen Sie den Kettenschutz (21) an.
• Das Kombiwerkzeug (20) kann zur Aufbewahrung am Kettenschutz (21) verstaut werden.
• Entleeren Sie den Öltank vor längeren Betriebspausen. Entsorgen Sie Altöl umweltgerecht (Entsorgung/Umweltschutz, S. 25).
  Es können sich weiterhin Ölreste in Schläuchen und im Gerät befinden, die während der Lagerung austreten könnten. Stellen Sie das Gerät zur Lagerung auf eine geeignete Unterlage/ in eine Ölwanne.
• Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, außerhalb der Reichweite von Kindern.

Lagerung während Betriebspausen

⚠ VORSICHT! Kraftstoffreste im Vergaser können zu Startproblemen oder permanenten Schäden am Gerät führen.

Bei Betriebspausen von bis zu 3 Monaten

1. Leeren Sie den Kraftstofftank an einem gut belüfteten Ort.
2. Starten Sie den Motor und lassen ihn im Leerlauf laufen, bis der Motor stoppt und der Vergaser frei von Kraftstoff ist.
3. Lassen Sie den Motor abkühlen (ca. 5 Minuten).

Weitere Maßnahmen bei Betriebspausen von mehr als 3 Monaten

1. Entfernen Sie die Zündkerze (38) mit dem Kombiwerkzeug (20) (Zündkerze prüfen/einstellen/wechseln, S. 20).
2. Füllen Sie einen Teelöffel mit reinem Zweitakt-Öl in den Brennraum.
3. Ziehen Sie das Anwerfseil mehrmals langsam zum Verteilen des Öls im Innern des Motors.
4. Setzen Sie die Zündkerze (38) wieder ein.

Fehlersuche

Die folgende Tabelle hilft Ihnen kleine Störungen zu beseitigen:

Problem Mögliche Ursache Maßnahme
Gerät läuft schwer, Sägekette springt ab	Kettenspannung ungenügend	Sägekette spannen, S. 21
Gerät startet nicht	Kein Kraftstoff im Tank Kraftstoff auffüllen
	Falsche Startreihenfolge Ein- und Ausschalten, S. 14
	Motor defekt Wenden Sie sich an das Service-Center.
	Zündkerze (38) abgenutzt Zündkerze prüfen/einstellen/wechseln, S. 20
Sägekette läuft nicht Kettenbremse blockiert Sägekette (7)		Kettenbremse prüfen, S. 12
Sägekette wird heiß, Rauchentwicklung beim Sägen, Verfärbung der Schiene	Zu wenig Kettenöl • Ölstand und Öl-Automatik prüfen• Kettenöl einfüllen, S. 13• Kettenschmierung warten, S. 19• Wenden Sie sich an das Service-Center.
Schlechte Schneidleistung	Sägekette (7) falsch montiert Sägekette und Schwert montieren, S. 12
	Sägekette (7) stumpf • Schneidzähne schärfen, S. 23• Sägekette und Schwert wechseln, S. 21
	Kettenspannung ungenügend	Sägekette spannen, S. 21

Transport

• Bedecken Sie Schwert und Sägekette mit dem Kettenschutz (21), wenn Sie das Gerät transportieren.
• Auf kurzen Strecken am Arbeitsort: Tra-gen Sie das Gerät am vorderen Handgriff (14) mit dem Schwert nach hinten gerichtet.
• Schalten Sie das Gerät vor jedem Transport ab. Sichern Sie das Gerät während des Transportes (auch in Fahrzeugen) gegen Umkippen, um Verletzungen, Schäden oder Kraftstoffverlust zu vermeiden.
• Halten Sie den heißen Schalldämpfer (12) vom Körper weg.

Entsorgung/Umweltschutz

Entsorgen Sie das Gerät nach örtlichen Vorschriften. Für weitere Informationen erkundigen Sie sich bitte bei Ihrer zuständigen Verwaltung.

• Geben Sie Altöl und Benzinreste nicht in die Kanalisation oder in den Abfluss. Entsorgen Sie Altöl und Benzinreste umweltgerecht - geben Sie diese an einer Entsorgungsstelle ab.
• Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.
• Maschinen gehören nicht in den Hausmüll.
• Entleeren Sie Öl- und Benzintanks sorgfältig und geben Sie Ihr Gerät an einer Verwertungsstelle ab.
• Entsorgen Sie leere Öl- und Kraftstoffbehälter umweltgerecht.
• Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwendung zugeführt werden.
• Bei weiteren Fragen wenden Sie sich an das Service-Center.

Zusätzliche Entsorgungshinweise für Deutschland

Das Gerät ist bei eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abzugeben. Zudem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber von Lebensmitteln zur Rücknahme verpflichtet. LIDL bietet Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei.

Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät unentgeltlich zurückzugeben.

Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzugeben, die in keiner Abmessung größer als 25 cm sind. Bitte entnehmen Sie vor der Rückgabe Batterien oder Akkumulatoren, sowie Lampen, die zerstörungsfrei entnommen werden können und führen diese einer separaten Sammlung zu.

Service

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Produkt und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemel-

det werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Sägekette) oder für Beschädigungen an zerbrechlichen Teilen.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 495945_2504) als Nachweis für den Kauf bereit.
• Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.

- Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst das nachfolgend benannte Service-Center telefonisch oder nutzen Sie unser Kontaktformular, das Sie auf parkside-diy.com in der Kategorie Service finden.

- Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Service-Center unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, wor-

in der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Produkt bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Für Reparaturen, die nicht der Garantie unterliegen, wenden Sie sich an das Service-Center. Dort erhalten Sie gerne einen Kostenvoranschlag.

• Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
  Hinweis: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an die vom Service-Center genannte Adresse.
• Nicht angenommen werden unfrei eingeschickte Geräte sowie Geräte, die per Sperrgut, Express oder mit sonstiger Sonderfracht versendet wurden.
• Wir entsorgen Ihre eingesendeten, defekten Geräte kostenlos.

Service-Center

DE Service Deutschland Tel.: [phone] Kontaktformular auf parkside-diy.com IAN 495945_2504
AT Service Österreich Tel.: [phone] Kontaktformular auf parkside-diy.com IAN 495945_2504
CH Service Schweiz Tel.: [phone] Kontaktformular auf parkside-diy.com IAN 495945_2504
BE Service Belgien Tel.: [phone] Kontaktformular auf parkside-diy.com IAN 495945_2504

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DEUTSCHLAND

www.grizzlytools.de

Ersatzteile und Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop. Sollten bei Ihrem Bestellvorgang Probleme auftreten, kontaktieren Sie uns über unseren Online-Shop. Bei weiteren Fragen wenden Sie sich an: Service-Center, S. 26

Original-EU-Konformitätserklärung

Produkt: Benzin-Baumpflegesäge

Modell: PBBPS 25 B2

Seriennummer: 000001-124000

Der oben beschriebene Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Union:

2006/42/EG • 2014/30/EU • 2000/14/EG & 2005/88/EG • (EU) 2016/1628 & (EU) 2018/989 • 2011/65/EU & (EU) 2015/863

Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Um die Konformität zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:

EN ISO 11681-2:2022 • EN ISO 14982:2009 • EN IEC 63000:2018

In Übereinstimmung mit der Richtlinie 2000/14/EG über Geräuschemissionen wird Folgendes bestätigt: Schallleistungspegel L_WA

- gemessen: 107,3 dB;

- garantiert: 110 dB

Angewandtes Konformitätsbewertungsverfahren nach 2000/14/EG, Anhang VI.

EG-Baumusterprüfbescheinigung

• Nummer: M6A 036607 2341 Rev. 00

- Notifizierte Stelle: TÜV SÜD Product Service GmbH • NB: 0123 • Ridlerstraße 65 • 80339 München • Deutschland

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DEUTSCHLAND

08.12.2025

Christian Frank

Dokumentationsbevollmächtigter

Table of Contents

Introduction...... 28

Proper use....28

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANY

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANY

08.12.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

ALLEMAGNE

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

ALLEMAGNE

08.12.2025

Christian Frank

Technische gegevens.... 79

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DUITSLAND

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DUITSLAND

08.12.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

ALEMANIA

www.grizzlytools.de

CE Grizzly Tools GmbH & Co. KG Stockstädter Str. 20 63762 Großostheim ALEMANIA 08.12.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANIA

www.grizzlytools.de

Ricambi e accessori

CE Grizzly Tools GmbH & Co. KG Stockstädter Str. 20 63762 Großostheim GERMANIA

08.12.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NĚMECKO

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NĚMECKO

08.12.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NEMECKO

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NEMECKO

08.12.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NÉMETORSZÁG

08.12.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NIEMCY

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NIEMCY

08.12.2025

Christian Frank

Bortskaf emballagen korrekt.

Kædebremse (aktiveret/de-aktiveret)

Kædebremse (aktiveret/de-aktiveret)

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

TYSKLAND

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

TYSKLAND

08.12.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANY

Stand der Informationen • Last Information • Version des informations • Versione delle informazioni • Estado de las informaciones • Stand van de informatie • Tilstand af information • Információk állása • Stan informacji • Stav informací • Stav informácii: 08/2025

Ident.-No.: 73020320082025-8

FSC

www.fsc.org

MIX

Paper | Supporting
