BEDIENUNGSANLEITUNG PPBKS 56 A1 PARKSIDE

Benzin-Kettensäge mit Elektrostart

Originalbetriebsanleitung / Vor Gebrauch sorgfältig lesen und für den späteren Gebrauch sicher aufbewahren.

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB MT

DE/AT/CH Originalbetriebsanleitung Seite

5

GB/MT Translation of the original instructions Page 40
FR/BE Traduction des instructions d'origine Page			72
NL/BE Vertaling van de originele gebruiksaanwijzing Pagina			111
ES Traducción del manual de instrucciones original Página 145
IT/MT Traduzione delle istruzioni d'uso originali		Pagina	181
CZ	Překlad originálního provozního návodu	Strana	216
SK	Preklad originálneho návodu na obsluhu	Strana	248
HU	Az originál használati utasítás fordítása	Oldal	280
PL	Tłumaczenie oryginalnej instrukcji obsługi	Strona	313
DK	Oversættelse af den originale driftsvejledning	Side	349

A 13 12 10 11 12 9 8 7 6 3 4 5 PARKSIDE® PARKSIDE® PARKSIDE® 14 15 16 17 23 21 24 25 22 27 29 30 32 31 33 26 PARKSIDE® PARKSIDE®

A 1 2 3 4 5 10 11 12 13 119 PARKSIDE® PARKSIDE® PARKSIDE® PARKSIDE® PARKSIDE® 14 15 16 17 9 8 7 6

23 24 25 26 27 28 29 30 31 32 33 20 18 19 21 22 23 24 PARKSIDE HAPPLESHIP HAPPLESHIP HAPPLESHIP

B

1 10 13 24 ARKSIDE™

Lieferumfang/Zubehör......6

Übersicht......6

Funktionsbeschreibung......7

Technische Daten......7

Sicherheitshinweise.... 9

Bedeutung der Sicherheitshinweise....9

Bildzeichen und Symbole......10

Sicherheitshinweise für Benzin-Kettensägen......11

Ursachen und Vermeidung eines Rückschlags....13

Restrisiken....14

Vorbereitung...... 15

Sicherheitseinrichtungen......15

Ladezustand des Akkus prüfen.... 15

Akku aufladen....15

Betrieb...... 16

Vor dem Betrieb...... 16

Ein- und Ausschalten...... 18

Sägetechniken......21

Reinigung, Wartung und

Lagerung 25

Reinigung.... 26

Wartung....26

Lagerung.... 33

Transport.... 33

Entsorgung/Umweltschutz......33

Entsorgungshinweise für Akkus....34

Zusätzliche Entsorgungshinweise für Deutschland....34

Fehlersuche....35

Service....36

Garantie....36

Reparatur-Service.... 38

Service-Center 38

Importeur....38

Ersatzteile und Zubehör......38

Original-EU- Konformitätserklärung......39

Explosionszeichnung...... 381

Einleitung

Herzlichen Glückwunsch zum Kauf Ihrer neuen Benzin-Kettensäge (nachfolgend Produkt oder Gerät genannt). Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät Restmengen von Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil dieses Geräts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Lesen Sie die Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienteilen und dem richtigen Gebrauch des Gerätes vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Geräts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist ausschließlich für folgende Verwendung bestimmt:

- Sägen von Holz im Freien Für alle anderen Anwendungsarten ist das Gerät nicht vorgesehen. Dies umfasst z. B. Schneiden von Mauerwerk,

Kunststoff, Stein, Metall, Lebensmittel oder Holz, welches Fremdkörper (bspw. Nägel oder Schrauben) enthält.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen.

Die Kettensäge ist nur durch eine Person zu benutzen. Der Benutzer muss angemessene persönliche Schutz-ausrüstung (PSA) tragen. Die Ketten-säge muss mit der rechten Hand am hinteren Handgriff und mit der linken Hand am vorderen Handgriff gehalten werden.

Vor Gebrauch des Geräts muss der Benutzer alle Hinweise und Anweisungen in der Betriebsanleitung gelesen und verstanden haben.

Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zugelassen wird, kann eine ernsthafte Gefahr für den Benutzer darstellen und zu Schäden am Gerät führen. Der Bediener oder Nutzer des Geräts ist für Unfälle oder Schäden an anderen Menschen oder deren Eigen- tum verantwortlich. Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Bei gewerblichem Einsatz erlischt die Garantie. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrige Verwendung oder falsche Bedienung verursacht wurden.

Das Gerät ist Teil der Serie X 20 V TEAM und kann mit Akkus der X 20 V TEAM Serie betrieben wer- den. Akkus der Serie X 20 V TEAM dürfen nur mit Ladegeräten der Serie X 20 V TEAM geladen werden.

Lieferumfang/Zubehör

Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang.

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Benzin-Kettensäge
  • Schwert (vormontiert)
• Sägekette (vormontiert)
• Ablänghilfe
• Kettenschutz
• Ölflasche (500 ml, Bio-Sägekettenöl)
  • Kraftstoff-Mischflasche
• Kombiwerkzeug
• Tragetasche
  • Originalbetriebsanleitung
• Gehörschutz und Schutzbrille mit Betriebsanleitung
• Akku und Ladegerät mit Betriebsanleitung

Übersicht

Die Abbildungen des Geräts finden Sie auf der vorderen und hinteren Ausklappseite.

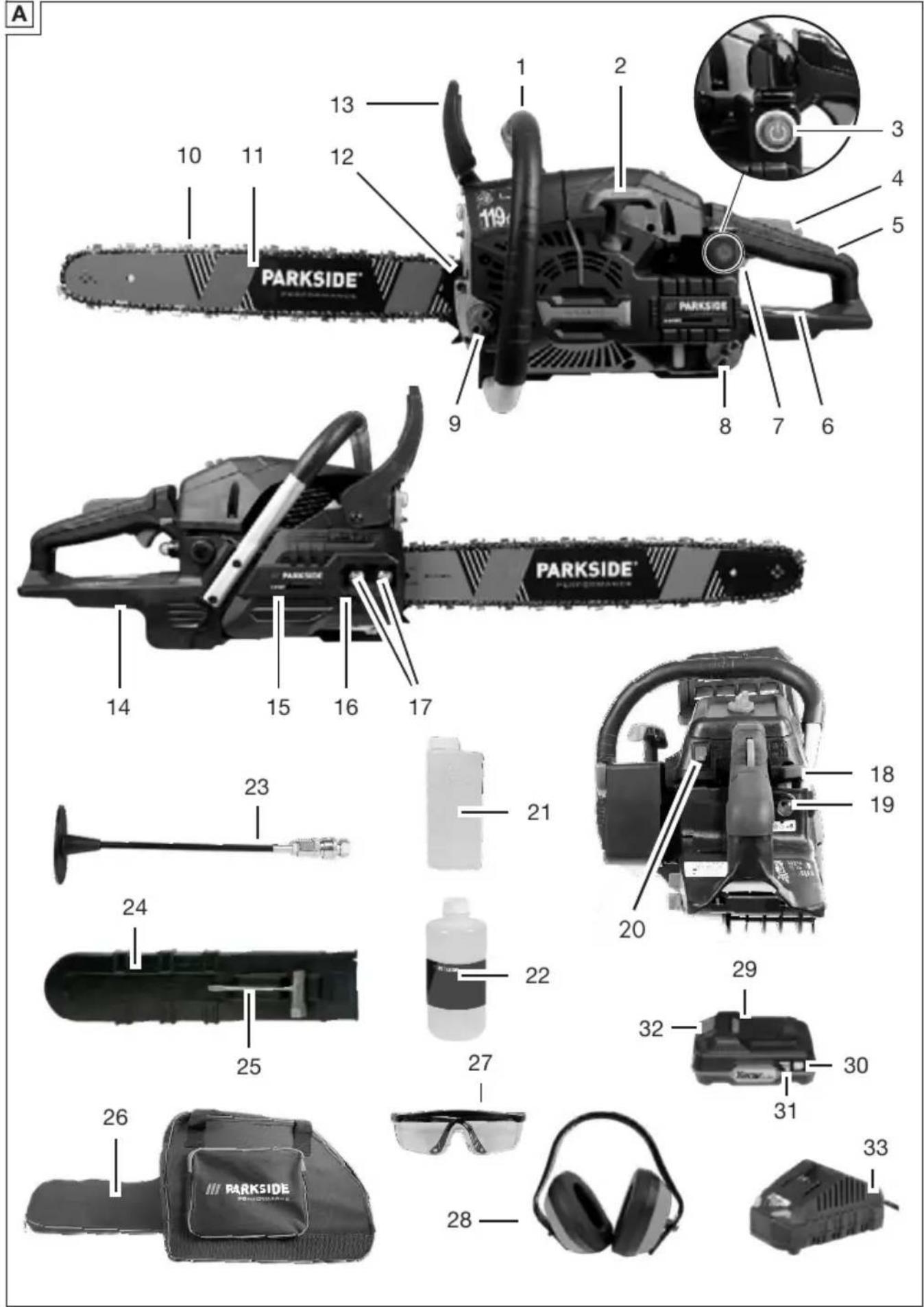

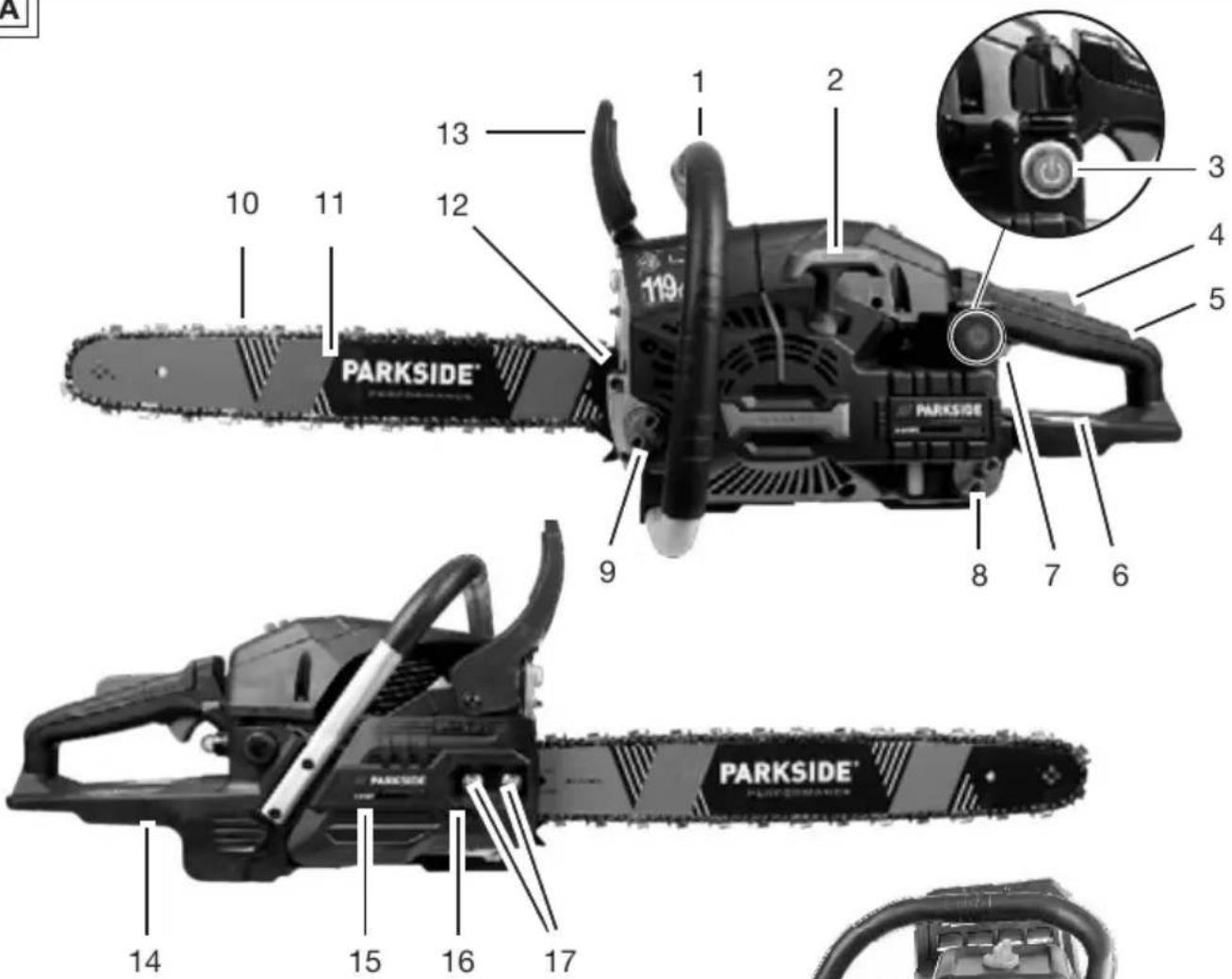

Abb. A

1 Vorderer Handgriff

2 Startergriff

3 E-Starter

4 Gashebelsperre

5 Hinterer Handgriff

6 Handschutz

7 Gashebel

8 Tankdeckel (Kraftstoff)

9 Tankdeckel (Kettenöl)

10 Sägekette

11 Schwert

12 Krallenanschlag

13 Kettenbremshebel/vorderer Handschutz

14 Akku-Halter
15 Kettenradabdeckung
16 Kettenspannschraube
17 Mutter
18 Kaltstarthebel (Choke)
19 Kraftstoffpumpe
20 Aus-Taster
21 Kraftstoff-Mischflasche
22 Ölflasche
23 Ablänghilfe
24 Kettenschutz
25 Kombiwerkzeug
26 Tragetasche
27 Schutzbrille
28 Gehörschutz
29 Akku
30 Taste (Ladezustandsanzeige)
31 Ladezustandsanzeige
32 Akku-Entriegelung
33 Ladegerät

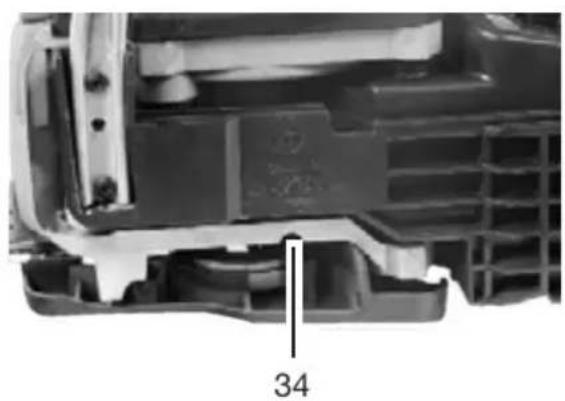

Abb. B

34 Ölregulierungsschraube

Abb. C

35 Schwertbolzen

36 Kettenrad

37 Aufnahme (Kettenspannstift)

38 Öldurchlass

39 Kettenfangbolzen

40 Kettenspannstift

Abb. D

41 Ablängstab

42 Endteller

43 Schnellkupplung

44 Adaptermutter

Abb. N

45 Flügelmutter

46 Luftfilterabdeckung

47 Luftfilter

Abb. O

48 Zündkerzenstecker

49 Zündkerze

Abb. Q

50 Visierlinie/Fällrichtungsanzeiger

Funktionsbeschreibung

Die umlaufende Sägekette wird über ein Schwert (Führungsschiene) geführt. Die Kettensäge ist mit einer Schnellstop-Kettenbremse ausgestattet. Eine Öl-Automatik sorgt für die kontinuierliche Kettenschmierung. Zum Schutz des Anwenders ist das Gerät mit verschiedenen Schutzeinrichtungen versehen.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Technische Daten

Benzin-Kettensäge .... PPBKS 56 A1

Hubraum 56,5 cm ^3

max. Motorleistung ....2,2 kW (3,0 PS)

Motordrehzahl ....

- im Leerlauf n_0 ......3000±300 min ^-1

- mit Schwert und Sägekette n_max

11500 min ^-1

Tankvolumen ....

- Kettenöl ...... 260 cm ^3 (0,26 l)

-Kraftstoff ....550 cm ^3 (0,55 l)

zugelassener Kraftstoff ROZ 95, ROZ 98

Kraftstoff-Mischverhältnis ..... 40:1

zugelassenes Zweitaktmotoröl .....ISO-L-EGD, JASO FD

Emissionsstufe ...... V

Durch ein EU-Typgenehmigungsverfahren ermittelter Kohlendioxid-Emissionswert (CO₂): 1026 g/kWh

Motorenhersteller

• Handelsname: WUYANG
- Firmenname: Zhejiang Wu Yang Industry & Trade Co., Ltd.
- Kontaktanschrift in der Union: Rake Forester GmbH, Andre-Citroen-Str. 18, 51149 Köln, Deutschland
Kettengeschwindigkeit v_max .....22,15 m/s
Schutzart IPX0
Gewicht, leerer Tank/mit Akku ......
- ohne Schwert und Sägekette 7,1 kg
– mit Schwert und Sägekette ... 8,2 kg
Sägekette .....Kangxin .325.058x72DL
- Kettengeschwindigkeit v_0 22,15 m/s
- Kettenteilung ...... 8,25 mm (0,325")
– Treibgliedzahl 72
– Treibgliedstärke .....1,5 mm
Schwert .....Kangxin BE18-72-5810P
- Schwerttyp 18"
– Schwertlänge .....52 cm (520 mm)
– Schnittlänge .....45 cm (450 mm)
Kettenrad-Teilung ....8,25 mm (0,325")
- Anzahl der Zähne (Kettenrad) ...... 7
Schalldruckpegel L_pA .....108 dB; K_pA=3 dB
Schallleistungspegel L_WA
- garantiert ....119 dB
- gemessen .. 116,8 dB; K_WA=2,36 dB
Tragen Sie einen Gehörschutz!
Vibration a_h
- Vorderer Handgriff ..... 8,995 m/s²; K=1,5 m/s²
- Hinterer Handgriff .... 9,520 m/s²; K=1,5 m/s²
Akku Li-Ion
Temperatur .... ≤50 °C
-Ladevorgang 4-40°C
-Betrieb -20-50°C
- Lagerung ....0 - 45 °C

PARKSIDE Performance Smart Akku Smart PAPS 204 A1/ Smart PAPS 208 A1

- Arbeitsfrequenz/Frequenzband .....2400-2483,5 MHz - Sendeleistung ....≤20 dBm

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemmisionswert sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Gerätes mit einem anderen verwendet werden. Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemmisionswert können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

⚠️ WARNUNG! Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Gerätes von dem Angabewert abweichen, abhängig von der Art und Weise, in der das Gerät verwendet wird. Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwingungsbelastung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Gerät abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

X 20 V TEAM

Das Gerät ist Teil der Serie X 20 V TEAM und kann mit Akkus der X 20 V TEAM Serie betrieben wer- den. Akkus der Serie X 20 V TEAM

DE AT CH

dürfen nur mit Ladegeräten der Serie X 20 V TEAM geladen werden. Wir empfehlen Ihnen, dieses Gerät ausschließlich mit folgenden Akkus zu betreiben: PAP 20 B1, PAP 20 B3, Smart PAPS 204 A1, Smart PAPS 208 A1

Die Verwendung des Geräts mit folgenden Akkus wird untersagt: Smart PAPS 2012 A1

Wir empfehlen Ihnen, diese Ak- kus mit folgenden Ladegeräten zu laden: PLG 20 A3, PLG 20 C3, PDSLG 20 A1, Smart PLGS 2012 A1

Technische Daten von Akku und La- degerät: Siehe separate Anleitung.

Ladezeit (Min.)	PAP 20 A1PAP 20 A2PAP 20 B1	PAP 20 A3PAP 20 B3SmartPAPS 204 A1	SmartPAPS 208 A1
PLG 20 A1PLG 20 A4PLG 20 C1	60 120 240
PLG 20 C2 45 80 165
PLG 20 A2PLG 20 A3PLG 20 C3PDSLG 20 A1PDSLG 20 B1	35 60 120
PLG 201 A1 135 250 500
SmartPLGS 2012 A1	35 45 50

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitshinweise beim Gebrauch des Geräts.

▲ WARNING! Personen- und Sachschäden durch unsachgemäßen Umgang mit dem Akku. Beachten Sie die Sicherheitshinweise und Hinweise zum Aufladen und der korrekten Verwendung in der Betriebsanleitung Ihres Akkus und Ladegeräts der Serie X 20 V TEAM. Eine detaillierte Beschreibung zum Ladevorgang und weitere Informationen finden Sie in

⚠️ WARNING! Eine Kettensäge Ist ein gefährliches Gerät, das bei falscher oder nachlässiger Benutzung ernsthafte oder sogar tödliche Verletzungen verursachen kann. Beachten Sie daher zu Ihrer Sicherheit und der Sicherheit anderer stets nachfolgende Sicherheitshinweise und fragen Sie bei Unsicherheiten einen Fachmann um Rat.

Bedeutung der Sicherheits-hinweise

⚠ GEFAHR! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein

DE AT CH

⚠️ WARNING! Wenn Sie diesen Sicherheitshlnwels nicht befolgen, tritt möglicherweise ein Unfall ein. Die Folge ist möglicherweise schwere Körperverletzung oder Tod.

▲ VORSICHT! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist möglicherweise leichte oder mittelschwere Körperverletzung.

HINWEIS! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist möglicherweise ein Sachschaden.

Bildzeichen und Symbole

Bildzeichen auf dem Gerät

HINWEIS! Machen Sie sich vor der Arbeit mit allen Bedienelementen gut vertraut. Üben Sie den Umgang mit der Kettensäge und lassen Sie sich Funktion, Wirkungsweise und Sägtechniken von einem Fachmann erklären.

HINWEIS! Die Sägekette dreht sich nicht, wenn die Kettenbremse eingerastet ist. Lösen Sie die Kettenbremse, indem Sie den Bremshebel gegen den vorderen Handgriff schieben.

Achtung!

Betriebsanleitung lesen

Augenschutz und Gehörschutz benutzen Kopfschutz benutzen

Schutzhandschuhe benutzen

Schutzkleidung mit Schnitt- schutzeinlage benutzen!

Arbeiten Sie immer mit beiden Händen!

Keine offene Flamme; Feuer, offene Zündquelle und Rauchen verboten.

Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten.

Achtung! Rückschlag - Achten Sie beim Arbeiten auf Rückschlag der Maschine.

Achtung heiße Flächen, Verbrennungsgefahr!

Garantierter Schalleistungspegel L _WA in dB.

Volumen des Kettenöltanks

Sägekette ölen

Gerät stoppen

Choke geschlossen Choke offen

Schwerttyp

Einstellung der Ketten- schmierung

40:1 Mischungsverhältnis Kraftstoff zu 2-Takt-Öl: 40:1, NUR Kraftstoffgemisch verwenden

x6 Drücken Sie 6x die Kraftstoffpumpe

ROZ 95

ROZ 98

zu verwendender Kraftstoff

ISO-L-EGD

JASO FD

zu verwendendes 2-Takt-Öl

Bildzeichen am Kettenbremshebel

Kettenbremse (aktiviert/deaktiviert)

Bildzeichen auf der Kettenradabdeckung

Laufrichtung der Säge- kette

Kettenbremse (geöffnet/ geschlossen)

Kettenspannung einstellen

Bildzeichen auf dem Schwert

Schwerttyp

Nutbreite

Kettenteilung

Anzahl der Treibglieder

Bildzeichen auf dem Hangtag

Kettenbremse aktivieren

Kraftstoffpumpe drücken

Kaltstarthebel (Choke) ziehen

Starterseil ziehen oder E-Starter betätigen

Gashebelsperre und Gashebel betätigen

Kettenbremse deaktivieren

Sicherheitshinweise für Benzin-Kettensägen

Achtung! Lesen Sie folgende Sicherheitshinweise, um Personen und Sachschäden zu vermeiden.

Allgemeine Hinweise

- Dieses Gerät darf nicht von Personen (einschließlich Kinder) mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden. Kinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Beachten Sie den Lärmschutz und örtliche Vorschriften bei Waldarbeiten mit Kettensägen. Örtliche Bestimmungen können eine Eignungsprüfung erforderlich machen. Fragen Sie bei der Forstverwaltung nach.

- Arbeiten Sie mit der Motorsäge nicht, wenn Sie müde oder krank sind oder nach der Einnahme von Alkohol, Tabletten oder Drogen. Legen Sie immer rechtzeitig eine Arbeitspause ein.

- Nur Holz sägen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist. Beispiel: Verwenden Sie die Ketten-säge nicht zum Sägen von Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen.

Vorbereitung

- Tragen Sie bei der Arbeit immer geeignete Arbeitskleidung, die Bewegungsfreiheit lässt. Dazu gehören ein Schutzhelm, Gehörschutz, Schutzbrille oder Gesichts-

schutz, Handschutz mit Schnitt- schutz: Beinschutz und rutschfes- ten Fußschutz.

• Beim Sägen von trockenem Holz kann es zu Staubentwicklung kommen. Tragen Sie eine geeignete Staubschutzmaske.
• Achten Sie darauf, dass die Griffe beim Arbeiten trocken und sauber sind.
• Arbeiten Sie nicht mit einer beschädigten, unvollständigen oder ohne Zustimmung des Herstellers geänderten Motorsäge. Benutzen Sie die Motorsäge nie mit defekter Schutzausrüstung.

Prüfen Sie vor dem Gebrauch den Sicherheitszustand der Motorsäge, insbesondere das Schwert und die Kette.

• Starten Sie die Motorsäge nie in geschlossenen oder schlecht belüfteten Räumen, da die Gefahr besteht, dass Motorabgase eingeatmet werden.
• Starten Sie die Motorsäge nie, bevor Schwert, Sägekette und Kettenradabdeckung korrekt montiert sind.

Betrieb

• Achten Sie darauf, dass sich keine Menschen oder Tiere in der Nähe des Arbeitsbereichs aufhalten.
• Starten Sie erst dann, wenn der Arbeitsbereich frei von Hindernissen ist und Sie einen Rückzugsweg vor dem fallenden Baum eingeplant haben.

• Halten Sie die Kettensäge immer mit der rechten Hand am hinteren Griff und Ihrer linken Hand am vorderen Griff. Das Festhalten der Kettensäge in umgekehrter Arbeitshaltung erhöht das Risiko von Verletzungen und darf nicht angewendet werden.

• Halten Sie die Kettensäge nur an den isolierten Grifflächen, da die Sägekette verborgene Stromleitungen treffen kann. Der Kontakt der Sägekette mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu elektrischem Schlag führen.

• Achten Sie immer auf einen festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicheren und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standflächen wie auf einer Leiter können zum Verlust des Gleichgewichts oder zum Verlust der Kontrolle über die Kettensäge führen.
• Bei der Kettenschmierung bildet sich eine leichte Ölspur durch das austretende Öl. Achten Sie auf die Windrichtung und setzen Sie sich nicht unnötig dem Schmierölnebel aus.
• Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.
• Arbeiten Sie niemals einhändig oder über Schulterhöhe.
• Eine längere Benutzung des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen (Weißfingerkrankheit). Wechseln Sie regelmäßig Ihre Arbeitsposition. Sie können die Benutzungsdauer jedoch durch geeignete Handschuhe oder regelmäßige Pausen verlängern. Achten

Sie darauf, dass die persönliche Veranlagung zu schlechter Durchblutung, niedrige Außentemperaturen oder große Greifkräfte beim Arbeiten die Benutzungsdauer verringern.

• Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.
• Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.
• Schalten Sie den Motor aus und warten Sie, bis die Sägekette still steht, bevor Sie die Kettensäge absetzen.

Reinigung, Wartung und Lagerung

• Befolgen Sie sorgfältig die Wartungs-, Kontroll- und Serviceanweisungen in dieser Bedienungsanleitung.
• Sämtliche Wartungsarbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur vom Kundendienst für Kettensägen ausgeführt werden.
• Befolgen Sie alle Anweisungen, wenn Sie die Kettensäge von Materialansammlungen befreien, lagern oder Wartungsarbeiten durchführen. Vergewissern Sie sich, dass der Motor ausgeschaltet und gegen versehentliches Einschalten gesichert ist. Ein unerwarteter Betrieb der Kettensäge beim Entfernen von Materialansammlungen oder während Wartungsarbeiten

kann zu ernsthaften Verletzungen führen.

• Verwenden Sie nur Zubehörteile, die in dieser Anleitung empfohlen werden.
• Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit einer laufenden Sägekette.
• Bewahren Sie Motorsäge und Kraftstoff sicher und außerhalb der Reichweite von Kindern auf. Es darf zudem nicht die Gefahr bestehen, dass evtl. auslaufender Kraftstoff oder Dämpfe mit Funken oder offenen Flammen in Berührung kommen. Quellen für Funkenbildung können z. B. elektrische Geräte sein.
• Verwenden Sie zur Aufbewahrung des Kraftstoffs geeignete und zulässige Behälter. Entleeren Sie bei längerer Aufbewahrung oder beim Transport der Motorsäge Kraftstoff- und Kettenöltank. Lassen Sie alte Betriebsmittel ordnungsgemäß entsorgen.

Ursachen und Vermeidung eines Rückschlags

- Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder

wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt (Abb. b).

• Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten, nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung der Bedienperson geschlagen wird (Abb. a).
• Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene heftig in Bedienerrichtung zurückstoßen.
• Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Kettensäge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

• Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschließen. Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.

- Vermeiden Sie eine abnormale Körperhaltung und sägen Sie nicht über Schulterhöhe. Dadurch

wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Ket-tensäge in unerwarteten Situationen ermöglicht.

• Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschienen und Sägeketten können zum Reißen der Kette und/oder zu Rückschlag führen.
• Halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zu Rückschlag.

Restrisiken

Auch wenn Sie dieses Gerät vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Gerätes auftreten:

• Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
• Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.
  • Schnittverletzungen

⚠️ WARNUNG! Gefahr durch elektromagnetisches Feld, das während das Gerät im Betrieb ist, erzeugt wird. Das Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats

zu konsultieren, bevor das Gerät bedient wird.

Vorbereitung

⚠️ WARNUNG! Verletzungsgefahr durch ungewollt anlaufendes Gerät. Setzen Sie den Akku erst dann in das Gerät ein, wenn das Gerät vollständig für den Einsatz vorbereitet ist. Stellen Sie den Motor erst dann an, wenn das Gerät vollständig für den Einsatz vorbereitet ist.

Sicherheitseinrichtungen

Zum Schutz des Benutzers und des Geräts gibt es folgende Sicherheitseinrichtungen:

Gashebelsperre (4)

- Verhindert unbeabsichtiges Anlaufen der Sägekette.

Hinterer Handgriff (5) mit hinterem Handschutz (6)

- Schützt die Hand vor Ästen, Zweigen und bei abspringender Sägekette.

Sägekette (10) mit geringem Rück- schlag

- Hilft dank speziell entwickelter Sicherheitseinrichtungen, Rückschläge abzufangen.

Krallenanschlag (12)

• Verstärkt die Stabilität bei der Ausführung vertikaler Schnitte.
• Erleichtert das Sägen.

Kettenbremshebel/vorderer Handschutz (13)

• Die Sägekette läuft nicht, wenn die Kettenbremse eingerastet ist.
- Stoppt die Sägekette bei einem Rückschlag sofort.
- Hebel kann auch manuell betätigt werden.

- Schützt die linke Hand des Bedieners, wenn er vom vorderen Handgriff abrutscht.

Aus-Taster (20)

- Beim Betätigen des Aus-Tasters schaltet das Gerät sofort ab.

Kettenfangbolzen (39)

- Vermindert die Gefahr von Verletzungen, wenn die Sägekette abspringt oder reißt.

Ladezustand des Akkus prüfen

LEDs Bedeutung

rot, orange, grün Akku geladen

rot, orange Akku teilweise geladen

rot Akku muss gela- den werden

1. Drücken Sie die Taste (30) neben der Ladezustandsanzeige (31) am Akku (29).
   Die LEDs der Ladezustandsanzeige zeigen den Ladezustand des Akkus.
2. Laden Sie den Akku (29) auf, wenn nur noch die rote LED der Ladezustandsanzeige (31) leuchtet.

Akku aufladen

Siehe auch Betriebsanleitung des La- degeräts.

Hinweise

• Lassen Sie einen erwärmten Akku vor dem Laden abkühlen.
• Setzen Sie den Akku nicht über längere Zeit starker Sonneneinstrahlung aus und legen Sie ihn nicht auf Heizkörpern ab (max. 50 °C).

Akku aufladen

1. Nehmen Sie den Akku (29) aus dem Gerät.

2. Schieben Sie den Akku (29) in den Ladeschacht des Akku-Ladegerätes (33).

3. Schließen Sie das Akku-Ladegerät (33) an eine Steckdose an.
4. Nach erfolgtem Ladevorgang trennen Sie das Akku-Ladegerät (33) vom Netz.
5. Ziehen Sie den Akku (29) aus dem Akku-Ladegerät (33).

Betrieb

Vor dem Betrieb

⚠️ WARNUNG! Verletzungsgefahr! Tragen Sie beim Arbeiten mit der Sägekette stets Schutzhandschuhe, eine Schutzbrille, einen Gehörschutz, einen Schutzhelm und schnittsichere Arbeitskleidung. Ziehen Sie vor allen Arbeiten am Gerät den Zündkerzenstecker (48) und aktivieren Sie die Kettenbremse.
⚠ VORSICHT! Beim Sägen von trockenem Holz kann es zu Staubentwicklung kommen. Tragen Sie eine geeignete Staubschutzmaske. Führen Sie folgende Schritte vor dem Betrieb der Kettensäge durch:

- gegebenenfalls Sägekette und Schwert montieren, S. 29

• Sägekette spannen, S. 29

• Kettenöl einfüllen, S. 17

• Kettenbremse prüfen, S. 18

- Öl-Automatik prüfen

- den einwandfreien Zustand und die Vollständigkeit der Schutzeinrichtungen und den festen Sitz aller Verschraubungen prüfen,

- die Dichtheit des Treibstoffsystems prüfen,

- sicherstellen, dass die Kettensäge keine Gegenstände berührt.

HINWEIS! Die Kettensäge kann nachölen, siehe Reinigung, Wartung und Lagerung, S. 25.

Kraftstoff mischen und einfüllen

⚠ GEFAHR! Brand- oder Explosionsgefahr! Sorgen Sie beim Hantieren mit Kraftstoff immer für eine gute Belüftung. Rauchen Sie beim Tanken nicht und halten Sie jegliche Wärmequellen fern. Tanken Sie niemals bei laufendem Motor. Öffnen Sie vorsichtig den Tankdeckel, so dass sich ein evtl. vorhandener Überdruck langsam abbauen kann. Starten Sie das Gerät im Abstand von mind. 3 m vom Auffüllort des Kraftstoffs.

▲ VORSICHT! Verwenden Sie nur das in der Anleitung empfohlene Kraftstoffgemisch. Das Kraftstoffgemisch altert. Verwenden Sie daher kein Kraftstoffgemisch, das älter als 3 Monate (E10: 30 Tage) ist. Bei Nichtbeachten kann der Motor beschädigt werden und Sie verlieren den Garantieanspruch.

⚠️ WARNING! Gesundheitsgefahr! Vermeiden Sie direkten Hautkontakt mit Benzin und das Einatmen von Benzindämpfen.

HINWEIS! Ungeeigneter Kraftstoff kann den Zweitaktmotor beschädigen. Betreiben Sie das Gerät ausschließlich mit einer Mischung aus Benzin und Zweitaktmotoröl im Verhältnis 40:1.

Benzin 2-Takt-Öl
40 Teile 1 Teil
1 L 25 ml
3 L 75 ml
5 L 125 ml

Hinweise

- Tankvolumen (Kraftstoff): 550 cm ^3 (0,55 l); zugelassener Kraftstoff: ROZ 95, ROZ 98.

• Die optimale Leistung erzielen Sie bei der Verwendung von Öl für luftgekühlte Zweitaktmotoren.

Kraftstoff mischen (Abb. A)

Auf der Kraftstoff-Mischflasche (21) befindet sich eine Skala, die das Mischungverhältnis für eine Tankfüllung angibt.

1. Füllen Sie zuerst Benzin bis zur Markierung PETROL in die Kraftstoff-Mischflasche (21).
2. Füllen Sie zum Benzin Zweitakt-motoröl bis zur zweiten Markierung OIL.
3. Schließen und schütteln Sie die Kraftstoff-Mischflasche (21).

Kraftstoff einfüllen (Abb. A)

1. Legen Sie das Gerät so auf die Seite, dass der Tankdeckel (8) nach oben zeigt.
2. Schrauben Sie den Tankdeckel (8) ab.
3. Füllen Sie das Kraftstoffgemisch in den Kraftstofftank.
4. Wischen Sie Kraftstoffreste um den Tankdeckel ab.
5. Schließen Sie den Tankdeckel (8).

Kettenschmierung warten

HINWEIS! Betreiben Sie die Ket-tensäge mit zu wenig Öl, nimmt die Schnittleistung und die Lebenszeit der Sägekette ab, da die Sägekette schneller stumpf wird. Zu wenig Öl erkennen Sie an der Rauchentwick-lung oder Verfärbung des Schwertes. Stellen Sie sicher, dass immer Öl auf die Kette fließt.

Hinweise

• Prüfen Sie vor Arbeitsbeginn den Ölstand.
• Prüfen Sie die Funktion der Ketten-schmierung bei jedem Einschalten.

- Sie können die Kettenschmierung jederzeit während des Betriebs prüfen.

Vorgehen

1. Während die Sägekette läuft: Halten Sie die Kettensäge über hellen Grund. Beobachten Sie die Ölspur. Die Kettensäge darf den Boden nicht berühren!

2. Deutliche Ölspur: Die Kettensäge arbeitet einwandfrei.
   • Schwache Ölspur: Ölfluss einstellen (Abb. B), S. 27

3. Keine Ölspur: Kettenöl einfüllen, S. 17; Öldurchlass reinigen (Abb. C), S. 27.

Kettenöl einfüllen

⚠️ WARNUNG! Brandgefahr! Schalten Sie immer das Gerät ab und lassen Sie den Motor abkühlen, bevor Sie Kettenöl einfüllen.

HINWEIS! Betreiben Sie die Ket-tensäge mit zu wenig Öl, nimmt die Schnittleistung und die Lebenszeit der Sägekette ab, da die Sägekette schneller stumpf wird. Zu wenig Öl erkennen Sie an der Rauchentwick-lung oder Verfärbung des Schwertes. Stellen Sie sicher, dass immer Öl auf die Kette fließt.

Sobald die Kette läuft, fließt Öl zum Schwert (11).

• Prüfen Sie regelmäßig den Ölstand und füllen Sie bei niedrigem Ölstand Öl nach. Tankinhalt: 260 cm ^3 (0,26 l)
• Verwenden Sie Bio-Kettenöl, das Zusätze zur Herabsetzung von Reibung und Abnutzung enthält. Verwenden Sie alternativ Ketten-schmieröl mit geringem Anteil an Haftzusätzen.
• Entleeren Sie den Öltank bei längerer Nichtbenutzung (6–8 Wochen).

Vorgehen (Abb. A)

1. Legen Sie das Gerät so auf die Seite, dass der Tankdeckel (9) nach oben zeigt.
2. Schrauben Sie den Tankdeckel (9) ab.
3. Füllen Sie das Bio-Kettenöl in den Tank.
4. Wischen Sie eventuell verschüttetes Öl ab.
5. Schrauben Sie den Tankdeckel (9) auf.

Akku einsetzen und entnehmen

⚠️ WARNUNG! Verletzungsgefahr durch ungewollt anlaufendes Gerät. Setzen Sie den Akku erst dann in das Gerät ein, wenn das Gerät vollständig für den Einsatz vorbereitet ist.

HINWEIS! Beschädigungsgefahr! Falscher Akku kann Gerät und Akku beschädigen.

Akku einsetzen

1. Schieben Sie den Akku (29) entlang der Führungsschiene in den Akku-Halter (14).
   Der Akku verriegelt hörbar.

Akku entnehmen

1. Drücken und halten Sie die Akku-Entriegelung (32) am Akku (29).
2. Ziehen Sie den Akku aus dem Akku-Halter (14).

Kettenbremse prüfen

⚠️ WARNUNG! Verletzungsgefahr durch die nachlaufende Sägekette. Wenn die Kettenbremse nicht richtig funktioniert, dürfen Sie die Kettensäge nicht verwenden. Wenden Sie sich an das Service-Center, S. 38.

Kettenbremse vor dem Einschalten prüfen (Abb. B)

1. Stellen Sie sicher, dass der Kettenbremshebel (13) und die Mechanik sauber sind.

2. Prüfen Sie, ob der Kettenbremshebel (13) in den Endpositionen einrastet.

Nein: Arbeiten Sie nicht mit der Kettensäge! Wenden Sie sich an das Service-Center.

Kettenbremse beim Einschalten prüfen (Abb. B)

Diese Schritte sind Teil jedes Einschaltvorgangs.

Ein- und Ausschalten

Der Betrieb des Gerätes ist auch ohne Akku möglich, wenn sie das Gerät mit dem Starterseil starten.

⚠ GEFAHR! Benutzen Sie die Motorsäge nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen.

▲ VORSICHT! Die Sägekette darf sich im Leerlauf nicht bewegen. Bewegt sich die Sägekette im Leerlauf, liegt ein Problem mit der Kupp-lung oder der Leerlaufdrehzahl vor. Nehmen Sie Kontakt mit dem Service-Center auf.

Kaltstart

Starten mit dem Starterseil (Abb. A)

⚠️ WARNING! Verletzungsgefahr durch anlaufende Sägekette. Achten Sie darauf, dass die Kettenbremse aktiviert ist. Das Gerät verfügt über eine Startgassperre, diese wird aktiviert, wenn der Kaltstarthebel (18) manuell wieder eingedrückt wird.

Sollte das Gerät nun gestartet werden und die Kettenbremse nicht aktiviert sein, beginnt die Sägekette zu laufen.

Hinweise

- Überprüfen Sie ob sich genügend Kettenöl im Tank befindet und fül- len Sie ggf. Kettenöl nach (Kettenöl einfüllen, S. 17).

1. Stellen Sie das Gerät auf einen festen, stabilen Untergrund und nehmen Sie den Kettenschutz (24)

ab. Die Sägekette (10) darf weder den Boden noch Gegenstände berühren.

1. Betätigen Sie die Kettenbremse, indem Sie den Kettenbremshebel (13) vom vorderen Handgriff (1) weg drücken, bis die Kettenbremse einrastet.

2. Drücken Sie 6x die Kraftstoffpumpe (19).

3. Ziehen Sie den Kaltstarthebel (18) (Choke) auf Position

4. Halten Sie das Gerät fest, mit einer Hand am vorderen Handgriff (1) und mit dem Fuß im hinteren Handgriff (5).

5. Greifen Sie mit der anderen Hand den Startergriff (2) am Starterseil. Ziehen Sie mehrmals schnell daran, so lange bis der Motor startet.

6. Betätigen Sie kurz die Gashebel- sperre (4) und den Gashebel (7), damit der Kaltstarthebel (18) auf Position |springt. Das Gerät läuft nun im Leerlauf.

Lassen Sie das Gerät zwischen 45 Sekunden und 1:30 Minuten im Leerlauf warmlaufen.

1. Lösen Sie die Kettenbremse, in- dem Sie den Kettenbremshebel (13) zum vorderen Handgriff (1) ziehen, bis sich die Kettenbremse löst.

⚠ VORSICHT! Bewegt sich die Sägekette im Leerlauf liegt ein Problem mit der Kupplung oder der Leerlaufdrehzahl vor. Nehmen Sie das Gerät außer Betrieb und wenden Sie sich an das Service-Center.

1. Wenn Sie jetzt die Gashebelsperre (4) und den Gashebel (7) betätigen, läuft die Sägekette (10) an.

Starten mit dem E-Start (Abb. A)

1. Stellen Sie das Gerät auf einen festen, stabilen Untergrund und nehmen Sie den Kettenschutz (24) ab. Die Sägekette (10) darf weder den Boden noch Gegenstände berühren.

2. Setzen Sie den Akku (29) ein.

3. Betätigen Sie die Kettenbremse, indem Sie den Kettenbremshebel (13) vom vorderen Handgriff (1) weg drücken, bis die Kettenbremse eingerastet ist.

4. Drücken Sie 6x die Kraftstoffpumpe (19).

5. Ziehen Sie den Kaltstarthebel (18) (Choke) auf Position ⚠

6. Klappen Sie die Abdeckung nach oben und drücken Sie den E-Starter (3) bis der Motor startet.

7. Betätigen Sie kurz die Gashebel- sperre (4) und den Gashebel (7), damit der Kaltstarthebel (18) auf Position |springt. Das Gerät läuft im Leerlauf.

Lassen Sie das Gerät zwischen 45 Sekunden und 1:30 Minuten im Leerlauf warmlaufen.

1. Lösen Sie die Kettenbremse, in- dem Sie den Kettenbremshebel (13) zum vorderen Handgriff (1) ziehen, bis sich die Kettenbremse löst.

2. Wenn Sie jetzt die Gashebelsperre (4) und den Gashebel (7) betätigen, läuft die Sägekette (10) an.

Ist der Motor kurz an und wieder aus gegangen

Starten mit dem Starterseil (Abb. A)

1. Betätigen Sie die Gashebelsperre (4) und kurz den Gashebel (7). Der Kaltstarthebel (Choke) (18) springt in die Warmstartposition zurück.

2. Greifen Sie erneut den Startergriff (2) am Starterseil und ziehen Sie

mehrmals schnell daran, bis der Motor startet.

Gelingt dies nicht, befolgen Sie die Hinweise im Kapitel Fehlersuche, S. 35.

Ist die Außentemperatur sehr hoch, kann es sein, dass der Motor auch im Kaltstart ohne gezogenen Kaltstarthebel (Choke) (18) ge- startet werden muss.

1. Lösen Sie die Kettenbremse, in- dem Sie den Kettenbremshebel (13) zum vorderen Griff (1) ziehen, bis die Kettenbremse sich löst.

⚠ VORSICHT! Bewegt sich die Sägekette im Leerlauf liegt ein Problem mit der Kupplung oder der Leerlaufdrehzahl vor. Nehmen Sie das Gerät außer Betrieb und wenden Sie sich an das Service-Center.

1. Wenn Sie jetzt die Gashebelsperre (4) und den Gashebel (7) betätigen, läuft die Sägekette (10) an.

Starten mit dem E-Start (Abb. A)

1. Betätigen Sie die Gashebelsperre (4) und kurz den Gashebel (7). Der Kaltstarthebel (Choke) (18) springt in die Warmstartposition zurück.

2. Klappen Sie die Abdeckung nach oben und drücken Sie erneut den E-Starter (3).

3. Lösen Sie die Kettenbremse, in- dem Sie den Kettenbremshebel (13) zum vorderen Handgriff (1) ziehen, bis sich die Kettenbremse löst.

⚠ VORSICHT! Bewegt sich die Sägekette im Leerlauf liegt ein Problem mit der Kupplung oder der Leerlaufdrehzahl vor. Nehmen Sie das Gerät außer Betrieb und wenden Sie sich an das Service-Center.

1. Wenn Sie jetzt die Gashebelsperre (4) und den Gashebel (7) betätigen, läuft die Sägekette (10) an.

Warmstart

Hinweise

• Ein Warmstart kann max. 15 - 20 Min. nach der letzten Verwendung durchgeführt werden.
• Überprüfen Sie ob sich genügend Kettenöl im Tank befindet und fül- len Sie ggf. Kettenöl nach (Kettenöl einfüllen, S. 17).

Starten mit dem Starterseil (Abb. A)

1. Stellen Sie das Gerät auf einen ebenen, stabilen Untergrund und nehmen Sie den Kettenschutz (24) ab. Die Sägekette (10) darf weder den Boden noch Gegenstände berühren.

2. Belassen Sie den Kaltstarthebel (Choke) (18) in Position |↓|

3. Betätigen Sie die Kettenbremse, indem Sie den Kettenbremshebel (13) vom vorderen Griff (1) weg drücken, bis die Kettenbremse eingerastet ist.

4. Drücken Sie 6x die Kraftstoffpumpe (19).

5. Halten Sie das Gerät fest, mit einer Hand am vorderern Griff (1) und mit dem Fuß im hinteren Griff (5).

6. Greifen Sie mit der anderen Hand den Startergriff (2) am Starterseil. Ziehen Sie das Starterseil langsam bis zum ersten Widerstand heraus.

7. Ziehen Sie jetzt mehrmals schnell am Starterseil. Der Motor sollte nach wenigen Zügen starten. Startet der Motor nach mehreren Versuchen nicht, versuchen Sie die Vorgehensweise: Kaltstart.

8. Lösen Sie die Kettenbremse, indem Sie den Kettenbremshebel (13) zum vorderen Handgriff (1)

ziehen, bis die Kettenbremse sich löst.

▲ VORSICHT! Bewegt sich die Sägekette im Leerlauf liegt ein Problem mit der Kupplung oder der Leerlaufdrehzahl vor. Nehmen Sie das Gerät außer Betrieb und wenden Sie sich an das Service-Center.

1. Wenn Sie jetzt die Gashebelsperre (4) und den Gashebel (7) betätigen, läuft die Sägekette (10) an.

Starten mit dem E-Start (Abb. A)

1. Stellen Sie das Gerät auf einen ebenen, stabilen Untergrund und nehmen Sie den Kettenschutz (24) ab. Die Sägekette (10) darf weder den Boden noch Gegenstände berühren.

2. Setzen Sie den Akku (29) ein.

3. Belassen Sie den Kaltstarthebel (Choke) (18) in Position |

4. Betätigen Sie die Kettenbremse, indem Sie den Kettenbremshebel (13) vom vorderen Griff (1) weg drücken, bis die Kettenbremse eingerastet ist.

5. Drücken Sie 6x die Kraftstoffpumpe (19).

6. Klappen Sie die Abdeckung nach oben und drücken Sie den E-Starter (3) bis der Motor startet. Das Gerät läuft im Leerlauf.

7. Lösen Sie die Kettenbremse, in- dem Sie den Kettenbremshebel (13) zum vorderen Handgriff (1) ziehen, bis die Kettenbremse sich löst.

⚠ VORSICHT! Bewegt sich die Sägekette im Leerlauf liegt ein Problem mit der Kupplung oder der Leerlaufdrehzahl vor. Nehmen Sie das Gerät außer Betrieb und wenden Sie sich an das Service-Center.

1. Wenn Sie jetzt die Gashebelsperre (4) und den Gashebel (7) betätigen, läuft die Sägekette (10) an.

Motor im Notfall ausschalten (Abb. A)

1. Betätigen Sie den Aus-Taster (20) "O".

Motor ausschalten (Abb. A)

1. Lassen Sie ggf. den Gashebel (7) los.

2. Betätigen Sie den Aus-Taster (20) "O".

Sägetechniken

⚠️ WARNUNG! Verletzungsgefahr! Wenn die Sägekette klemmt, versuchen Sie nicht, die Kettensäge mit Gewalt herauszuziehen. Stellen Sie den Motor ab und benutzen Sie einen Hebelarm oder Keil, um die Kettensäge freizubekommen.

• Stehen Sie bei Sägearbeiten am Hang stets oberhalb des Baumstammes.
• Entfernen Sie Schmutz, Steine, lose Rinde, Nägel, Klammern und Draht vom Baum.
  • Die Sägekette darf während des Durchsägens oder danach weder den Erdboden noch einen anderen Gegenstand berühren.

- Sie haben eine bessere Kontrolle, wenn Sie mit der Unterseite des Schwertes (mit ziehender Sägekette) und nicht mit der Oberseite des Schwertes (mit schiebender Sägekette) sägen.

- Achten Sie darauf, dass die Sägekette nicht im Sägeschnitt festklemmt. Der Baumstamm darf nicht brechen oder absplittern.

- Beachten Sie die Vorsichtsmaßnahmen gegen Rückschlag (Ursachen und Vermeidung eines Rückschlags, S. 13)

• Reduzieren Sie gegen Ende des Schnitts den Anpressdruck ohne den festen Griff an den Handgriffen der Kettensäge zu lösen, um im Moment des "Durchsägens" die volle Kontrolle zu behalten.
• Warten Sie nach Fertigstellung des Schnitts den Stillstand der Ketten-säge ab, bevor Sie diese entfernen.
• Schalten Sie den Motor der Ket-tensäge immer aus, bevor Sie von Baum zu Baum wechseln.

Bäume fällen

HINWEIS! Auf dem Gerät ist eine Visierlinie/ Fällrichtungsanzeiger (50). Setzen Sie die Kettensäge am Baum an (Abb. Q). Die Visierlinie/der Fällrichtungsanzeiger (50) gibt die Fällrichtung an. Setzen Sie die Fallkerbe und den Fällschnitt wie im Nachfolgenden beschrieben.

⚠️ WARNUNG! Es ist viel Erfahrung erforderlich, um Bäume zu fällen. Fällen Sie nur Bäume, wenn Sie sicher mit der Kettensäge umgehen können. Benutzen Sie die Kettensäge auf keinen Fall, wenn Sie sich unsicher fühlen.

▲ VORSICHT! Fällen Sie keinen Baum, wenn ein starker oder wechselnder Wind weht, wenn die Gefahr einer Eigentumsbeschädigung besteht oder wenn der Baum auf Leitungen treffen könnte. Beim Fällen von Bäumen ist darauf zu achten, dass andere Personen keiner Gefahr ausgesetzt werden, keine Versorgungsleitungen getroffen und keine Sachschäden verursacht werden. Sollte ein Baum mit einer Versorgungsleitung in Berührung kommen, so ist das Versorgungsunternehmen sofort in Kenntnis zu setzen.

⚠ VORSICHT! Wir raten unerfahrenen Anwendern aus Sicherheitsgrün-

den davon ab, einen Baumstamm mit einer Schwertlänge zu fällen, die kleiner ist als der Stammdurchmesser.

• Achten Sie darauf, dass sich keine Menschen oder Tiere in der Nähe des Arbeitsbereichs aufhalten. Der Sicherheitsabstand zwischen dem zu fällenden Baum und dem nächstliegenden Arbeitsplatz muss 2 12 Baumlängen betragen.
• Achten Sie auf die Fällrichtung. Der Anwender muss sich in der Nähe des gefällten Baumes sicher bewegen können, um den Baum leicht ablängen und entasten zu können. Es ist zu vermeiden, dass der fallende Baum sich in einem anderen Baum verfängt.
• Beachten Sie die natürliche Fallrichtung, die von Neigung und Krummschaftigkeit des Baumes, Windrichtung, der Lage größerer Äste und Anzahl der Äste abhängig ist.
• Halten Sie sich bei Sägearbeiten am Hang im Gelände oberhalb des zu fällenden Baumes auf. Der Baum wird nach dem Fällen wahrscheinlich bergab rollen oder rutschen.
• Kleine Bäume mit einem Durchmesser von 15-18 cm können gewöhnlich mit einem Schnitt abgesägt werden.
• Bei Bäumen mit einem größeren Durchmesser müssen Kerbschnitte und ein Fällschnitt angesetzt werden (Abb. K).
• Wird von zwei oder mehreren Personen gleichzeitig zugeschnitten und gefällt, so sollte der Abstand zwischen den fällenden und zuschneidenden Personen mindestens die doppelte Höhe des zu fällenden Baumes betragen.

Klappen Sie direkt nach Beenden des Sägevorgangs den Gehörschutz hoch, damit Sie Töne und Warnsignale hören können.

Vorgehen

1. Entasten (Abb. I)

Entfernen Sie nach unten hängende Äste, indem Sie den Schnitt oberhalb des Astes ansetzen. Entasten Sie niemals höher als bis zur Schulterhöhe.

2. Fluchtbereich (Abb. J)

Entfernen Sie das Unterholz rund um den Baum, um einen leichten Rückzug zu sichern. Der Fluchtbereich (1) sollte etwa um 45° versetzt hinter der geplanten Fällrichtung (2) liegen.

3. Fallkerbe schneiden (A) (Abb. K)

Setzen Sie eine Fallkerbe in die Richtung, in die der Baum fallen soll. Beginnen Sie mit dem unteren, horizontalen Schnitt. Die Schnitttiefe soll etwa 1/3 des Stammdurchmessers betragen. Machen Sie nun einen schrägen Sägeschnitt mit einem Schnittwinkel von ungefähr 45° von oben, der exakt auf den unteren Säge-schnitt trifft. Dadurch wird das Einklemmen der Sägekette oder der Führungsschiene beim Setzen des zweiten Kerbschnitts vermieden.

⚠️ WARNUNG! Treten Sie nie vor einen Baum, der eingekerbt ist.

4. Fällschnitt (B) (Abb. K)

Führen Sie den Fällschnitt von der anderen Seite des Stammes aus. Stehen Sie links vom Baumstamm und sägen Sie mit ziehender Sägekette (mit der Unterseite des Schwertes). Der Fällschnitt muss horizontal mindestens 5 cm oberhalb des horizontalen Kerbschnitts verlaufen. Er sollte so tief sein, dass der Abstand zur Kerb-

schnittlinie mindestens 1/10 des Stammdurchmessers beträgt. Der nicht durchgesägte Teil des Stammes wird als Steg (Fällleiste) bezeichnet. Der Steg verhindert, dass sich der Baum dreht und in die falsche Richtung fällt. Sägen Sie diesen Steg nicht durch.

Bei Annäherung des Fällschnitts an den Steg sollte der Baum zu fallen beginnen. Wenn sich zeigt, dass der Baum nicht in die gewünschte Richtung fällt oder sich zurückneigt und die Sägekette festklemmt, den Fällschnitt unterbrechen. Zur Öffnung des Schnitts und zum Umlegen des Baumes in die gewünschte Falllinie Keile aus Holz, Kunststoff oder Aluminium verwenden.

1. Schieben Sie einen Fällkeil in den Fällschnitt, sobald die Schnitttiefe dies gestattet, um ein Festklemmen des Schwertes zu verhindern (Abb. L).

2. Wenn der Stammdurchmesser größer ist als die Länge des Schwertes, machen Sie zwei Schnitte (Abb. M).

3. Nach Ausführen des Fällschnitts fällt der Baum von selbst oder mit Hilfe des Fällkeils.

⚠️ WARNUNG! Sobald der Baum zu fallen beginnt, ziehen Sie die Ketten-säge aus dem Schnitt heraus, stoppen den Motor, legen die Kettensäge ab und verlassen den Arbeitsplatz über den Rückzugsweg. Auf herunterfallende Äste achten und nicht stolpern.

Entasten

Entasten ist die Bezeichnung für das Entfernen von Ästen und Zweigen von einem gefällten Baum.

⚠ VORSICHT! Verletzungsgefahr! Sägen Sie nie Äste ab, wenn Sie auf dem Baumstamm stehen. Behalten Sie den Rückschlagbereich im Auge, wenn Äste unter Spannung stehen.

(Abb. I)

• Entfernen Sie Stützzweige erst nach dem Ablängen.
• Sägen Sie unter Spannung stehende Äste von unten nach oben, um ein Festklemmen der Kettensäge zu verhindern.
• Verwenden Sie beim Absägen von dickeren Ästen dieselbe Technik wie beim Ablängen, S. 24.
• Arbeiten Sie links vom Stamm und so nah wie möglich an der Kettensäge. Nach Möglichkeit ruht das Gewicht der Kettensäge auf dem Stamm.
• Wechseln Sie den Standort, um Äste jenseits des Stammes abzusägen.
• Längen Sie verzweigte Äste einzeln ab. Größere nach unten gerichtete Äste, die den Baum stützen, vorerst stehen lassen.
• Trennen Sie kleinere Äste mit einem Schnitt.

Ablängen

Ablängen ist das Sägen von gefällten Baumstämmen in kleine Abschnitte.

• Achten Sie auf einen sicheren Stand und die gleichmäßige Verteilung Ihres Körpergewichts auf beide Füße.
• Stützen Sie den Stamm, falls möglich, ab. Der Stamm sollte durch Äste, Balken oder Keile unterlegt und gestützt sein.
• Achten Sie darauf, dass die Säge-kette beim Sägen den Erdboden nicht berührt.
• Stehen Sie bei abschüssigem Gelände oberhalb des Stammes.

Ablänghilfe montieren

(Abb. D)

1. Lösen Sie die vordere Mutter (17) der Kettenradabdeckung mit dem Kombiwerkzeug (25) ∪.
2. Befestigen Sie die Adaptermutter (44) der Ablänghilfe auf dem Schwertbolzen (35).
3. Ziehen Sie die Adaptermutter (44) mit dem Kombiwerkzeug (25) ⬆ fest.
4. Ziehen Sie die Schnellkupplung (43) nach hinten und schieben Sie den Ablängstab (41) auf die Adaptermutter (44).
5. Lassen Sie die Schnellkupplung (43) los.
6. Überprüfen Sie den festen Sitz der Schnellkupplung (43) mit der Adaptermutter (44).

Sägen mit der Ablänghilfe

• Nur bei entasteten Stämmen verwenden, die waagrecht auf dem Boden liegen.
• Achten Sie auf die Länge des Stammes und auf Kräfte, die den vorherigen Schnittspalt schließen und den Endteller (42) einklemmen könnten. Bei Einklemmung des Endtellers (42) die Kettensäge sofort stoppen, Ablängstab (41) abkuppeln und die Klemmung lösen.
• Die Ablänghilfe darf nur während des Ablängvorgangs an der Kettensäge befestigt sein. Zum Entasten und Betanken der Kettensäge muss die Ablänghilfe entfernt werden (Ablänghilfe demontieren, S. 25).
• Nach etwa 100 Ablängvorgängen ist der feste Sitz der Ablänghilfe zu überprüfen und ggf. nachzuziehen.
• Achten Sie auf höchste Sauberkeit an der Adaptermutter (44) und der Schnellkupplung (43). Wenn das

Kuppelsystem schwergängig wird, bitte schmieren.

- Vermeiden Sie Verbiegung, Schläge, Quetschungen, Scheuerstellen usw. am Ablängstab. Der Ablängstab muss regelmäßig auf Beschädigungen geprüft werden.

Ablänghilfe demontieren (Abb. D)

1. Ziehen Sie die Schnellkupplung (43) nach hinten und entfernen Sie den Ablängstab (41) von der Adaptermutter (44). Die Adaptermutter kann auf dem Schwertbolzen (35) bleiben.

Techniken beim Ablängen

Stamm liegt am Boden (Abb. E)

Sägen Sie von oben den Stamm ganz durch und achten Sie am Ende des Schnittes darauf, den Boden nicht zu berühren. Wenn die Möglichkeit besteht, den Stamm zu drehen, sägen Sie ihn zu 2/3 durch. Dann drehen Sie den Stamm um und sägen den Rest des Stammes von oben durch.

Stamm ist an einem Ende abgestützt (Abb. F)

Sägen Sie zuerst von unten nach oben (mit der Oberseite des Schwertes) 1/3 des Stammdurchmessers durch, um ein Splittern zu vermeiden. Sägen Sie dann von oben nach unten (mit der Unterseite des Schwertes) auf den ersten Schnitt zu, um ein Festklemmen zu vermeiden.

Stamm ist an beiden Enden abgestützt (Abb. G)

Sägen Sie zuerst von oben nach unten (mit der Unterseite des Schwertes) 1/3 des Stammdurchmessers durch. Sägen Sie dann von unten nach oben (mit der Oberseite des Schwertes), bis sich die Schnitte treffen.

Sägen auf einem Sägebock (Abb. H)

Halten Sie die Kettensäge mit beiden Händen fest und führen Sie die Maschine während des Sägens vor dem Körper. Wenn der Stamm durchtrennt wird, führen Sie die Maschine rechts am Körper vorbei (1). Halten Sie den linken Arm so gerade wie möglich (2). Achten Sie auf den herabfallenden Stamm. Stellen Sie sich so, dass der abgetrennte Stamm keine Gefährdung darstellt. Achten Sie auf Ihre Füße. Der abgetrennte Stamm könnte beim Herabfallen Verletzungen verursachen. Halten Sie das Gleichgewicht (3).

Reinigung, Wartung und Lagerung

⚠️ WARNING! Elektrischer Schlag! Verletzungsgefahr durch ungewollt anlaufendes Gerät. Führen Sie Wartungs- und Reinigungsarbeiten grundsätzlich bei ausgeschaltetem Motor und gezogenem Zündkerzenstecker (48) durch.

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Original-Ersatzteile.

▲ VORSICHT! Die Kettensäge kann nach Gebrauch nachölen und Öl kann auslaufen, wenn sie seitlich oder auf dem Kopf gelagert wird. Das ist ein normaler Vorgang, bedingt durch die notwendige Lüftungsöffnung am oberen Tankrand und kein Grund zur Reklamation. Da jede Kettensäge während der Fertigung kontrolliert und mit Öl getestet wird, könnte trotz Ausleeren ein kleiner Rest im Tank sein, der während des Transportes das Ge-

häuse leicht mit Öl beschmutzt. Bitte säubern Sie das Gehäuse mit einem Lappen.

Reinigung

⚠️ WARNUNG! Elektrischer Schlag! Spritzen Sie das Gerät niemals mit Wasser ab.

⚠️ WARNUNG! Führen Sie Reinigungsarbeiten grundsätzlich bei ausgeschaltetem, abgekühltem Motor und gezogenem Zündkerzenstecker/aktiver Kettenbremse durch.

⚠ VORSICHT! Schnittverletzungen! Tragen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren. HINWEIS! Beschädigungsgefahr.

Chemische Substanzen können die Kunststoffteile des Gerätes angreifen. Verwenden Sie keine Reinigungsbzw. Lösungsmittel.

Reinigen Sie die Maschine gründlich. Dadurch verlängern Sie die Lebensdauer der Maschine und vermeiden Unfälle.

Reinigung nach jeder Benutzung

- Halten Sie die Griffe frei von Benzin, Öl oder Fett. Reinigen Sie die Griffe gegebenenfalls mit einem feuchten, in Seifenlauge ausgewaschenem Lappen.

• Reinigen Sie die Sägekette. Benutzen Sie zur Reinigung der Sägekette keine Flüssigkeiten. Ölen Sie die Sägekette nach der Reinigung mit Kettenöl leicht ein.
• Entfernen Sie zur Reinigung auch die Kettenradabdeckung (15), um auch an dieser Stelle reinigen zu können.
  • Reinigen Sie das Schwert (11).
• Reinigen Sie die Lüftungsschlitze und die Oberflächen der Maschine mit einem Pinsel oder trockenem Lappen.
• Reinigen Sie den Öldurchlass (38), um ein störungsfreies, automatisches Ölen der Sägekette während des Betriebs zu gewährleisten. Nehmen Sie hierzu einen Pinsel oder einen Lappen zur Hilfe, um Rückstände aus dem Öldurchlass auszuwischen.

Wartung

Wartungsintervalle

Führen Sie die in der nachfolgenden Tabelle aufgeführten Wartungsarbeiten regelmäßig durch. Durch regelmäßige Wartung Ihres Gerätes wird die Lebensdauer des Gerätes verlängert. Sie erreichen zudem optimale Schnittleistungen und vermeiden Unfälle.

Maschinenteil Aktion Vor je-		dem Ge-brauch	Nach 10 Betriebs-stunden	Nach je-dem Ge-brauch
Komponen-ten der Ket-tenbremse	Sichtprüfung, bei Bedarf ersetzen √
Kettenrad (36)	Sichtprüfung, bei Bedarf ersetzen	√
Sägekette (10)	Sägekette prüfen,ölen, bei Bedarf nach-schleifen oder ersetzen	√
Sägekette (10)	Sägekette reinigen und ölen √
Schwert (11)	Schwert warten, S. 32 √ √
Schwert (11)	Schwert umdrehen,S. 32		√
Öl-Automatik Prüfen, bei Bedarf Öl-durchlass reinigen		√
Kupplung Stillstand im Leerlauf prüfen √
Schrauben, Mut-tern, Bolzen	Prüfen und anziehen		√
Luftfilter (47)	Luftfilter reinigen, S. 27 √
Zündkerze (49)	Zündkerze prüfen/einstellen/wechseln, S. 28		√

Kettenschmierung warten

Prüfen Sie vor Arbeitsbeginn den Ölstand und die Funktion der Ketten- schmierung.

HINWEIS! Betreiben Sie die Ket-tensäge mit zu wenig Öl, nimmt die Schnittleistung und die Lebenszeit der Sägekette ab, da die Sägekette schneller stumpf wird. Zu wenig Öl erkennen Sie an der Rauchentwick-lung oder Verfärbung des Schwertes. Stellen Sie sicher, dass immer Öl auf die Kette fließt.

Ölfluss einstellen (Abb. B)

Drehen Sie die Ölregulierungsschraube (34) an der Unterseite mit einem Schlitzschraubendreher.

• ⚙ : Ölfluss erhöhen
• Ü: Ölfluss verringern

Öldurchlass reinigen (Abb. C)

Reinigen Sie den Öldurchlass regelmäßig, um ein störungsfreies, automatisches Ölen der Sägekette während des Betriebs zu gewährleisten.

1. Sägekette und Schwert demontieren, S. 28

2. Entfernen Sie Rückstände und Schmutz im Öldurchlass (38) mit einem Pinsel oder einem Lappen.

3. Ist die Reinigung des Öldurchlass ohne Erfolg, lassen Sie die Ketten-säge von unserem Kundendienst reparieren. Wenden Sie sich an das Service-Center.

Luftfilter reinigen

⚠ VORSICHT! Betreiben Sie das Gerät nie ohne Luftfilter. Staub und Schmutz gelangen ansonsten in den Motor und führen zu Schäden an der Maschine. Halten Sie den Luftfilter sauber.

Vorgehen (Abb. N)

1. Schalten Sie den Motor aus und lassen Sie das Gerät abkühlen.
2. Lockern Sie die Flügelmutter (45).
3. Nehmen Sie die Luftfilterabdeckung (46) ab.
4. Nehmen Sie den Luftfilter (47) heraus.
5. Reinigen Sie den Luftfilter (47) mit Wasser und lassen Sie ihn an der Luft trocknen. Benutzen Sie zum Reinigen niemals Benzin!

HINWEIS! Ersetzen Sie den Luftfilter (47), wenn er verschlissen, beschädigt oder stark verschmutzt ist ().

DE AT CH

1. Setzen Sie den Luftfilter (47) wieder ein.
2. Setzen Sie die Luftfilterabdeckung (46) wieder auf.
3. Fixieren Sie die Luftfilterabdeckung wieder mit der Flügelmutter (45).

Zündkerze prüfen/einstellen/wechseln

⚠ VORSICHT! Verschlissene Zündkerzen oder ein zu großer Zündabstand führen zu einer Leistungsreduzierung des Motors.

Vorgehen (Abb. O)

1. Schalten Sie den Motor aus und lassen Sie das Gerät abkühlen.
2. Lösen Sie die Flügelmutter (45).
3. Nehmen Sie die Luftfilterabdeckung (46) ab.
4. Nehmen Sie den Luftfilter (47) heraus.
5. Ziehen Sie den Zündkerzenstecker (48) von der Zündkerze (49) ab.
6. Schrauben Sie die Zündkerze (49) Ⓧ mit dem Kombiwerkzeug (25) heraus.
7. Prüfen Sie den Zündabstand mit Hilfe einer Fühlerlehre (im Fachhandel erhältlich).

Der Elektrodenabstand muss 0,6-0,7 mm betragen.

1. Stellen Sie den Abstand gegebenenfalls ein, indem Sie die Masse-Elektrode der Zündkerze (49) vorsichtig biegen.

2. Reinigen Sie die Zündkerze (49) mit einer Drahtbürste.

3. Setzen Sie die gereinigte und eingestellte Zündkerze (49) ein oder tauschen Sie beschädigte Zündkerzen gegen eine neue Zündkerze aus ().

4. Stecken Sie den Zündkerzenstecker (48) wieder auf.

5. Montieren Sie den Luftfilter (47) und die Luftfilterabdeckung (46) wieder.

Vergaser einstellen

Der Vergaser wurde werkseitig auf optimale Leistung voreingestellt. Sollten Nacheinstellungen erforderlich sein, lassen Sie die Einstellungen durch eine Fachwerkstatt durchführen.

Sägekette und Schwert demontieren

⚠ VORSICHT! Schnittverletzungen! Tragen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren.

Notwendige Werkzeuge und Hilfsmittel

- Kombiwerkzeug

Vorgehen

1. Schalten Sie das Gerät aus, ziehen Sie den Zündkerzenstecker (48) (Abb. O) und lassen Sie das Gerät abkühlen.
2. Stellen Sie das Gerät auf eine flache Oberfläche.
3. Ziehen Sie den Kettenbremshebel (13) zum vorderen Handgriff (1).
4. Drehen Sie die Kettenspannschraube (16) mit dem Kombiwerkzeug (25) ∪ um die Spannung von der Sägekette (10) zu nehmen.
5. Lösen Sie die beiden Muttern (17) der Kettenradabdeckung (15) mit dem Kombiwerkzeug (25).
6. Nehmen Sie die Kettenradabdeckung (15) ab.
7. Schieben Sie das Schwert (11) in Richtung Kettenrad (36) und nehmen Sie die Sägekette (10) und anschließend das Schwert (11) ab.

Sägekette und Schwert wechseln

Vor dem Wechsel der Sägekette ist die Nut der Führungsschiene von Schmutz zu reinigen, da bei vorhandenen Schmutzablagerungen die Sägekette aus der Schiene springen kann. Die Ablagerungen können auch das Kettenöl aufsaugen. Die Folge wäre, dass das Kettenöl nicht oder nur zu einem geringen Teil an die Schienenunterseite gelangt und die Schmierung verringert wird.

Voraussetzungen

- Sägekette und Schwert demontieren, S. 28

Vorgehen

1. Tauschen Sie das Schwert (11) und die Sägekette (10) aus.
2. Montieren Sie Schwert (11) und Sägekette (10) wie unter Sägekette und Schwert montieren, S. 29 beschrieben.

Sägekette und Schwert montieren

▲ VORSICHT! Führen Sie Wartungs- und Einstellungsarbeiten grundsätzlich bei ausgeschaltetem Motor und gezogenem Zündkerzenstecker (48) durch.

▲ VORSICHT! Schnittverletzungen! Tragen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren.

Hinweise

- Bevor Sie eine neue Sägekette montieren: Prüfen Sie das Schwert und das Kettenrad auf Beschädigung.

Notwendige Werkzeuge und Hilfsmittel

- Kombiwerkzeug

Vorgehen (Abb. C)

1. Stellen Sie das Gerät auf eine flache Oberfläche.

2. Deaktivieren Sie die Kettenbremse: Ziehen Sie den Kettenbremshebel (13) nach hinten zum vorderen Handgriff (1).
   Sie können die Kettenradabdeckung (15) nur dann wieder montieren, wenn das Kettenbremsband entspannt ist.

3. Setzen Sie das Schwert (11) auf die Schwertbolzen (35) auf und schieben Sie es an das Kettenrad (36).
4. Fädeln Sie die Sägekette (10) über das Kettenrad (36).
5. Legen Sie die Sägekette (10) auf der Oberseite des Schwerts (11) in die Schwertnut. Beginnen Sie am Kettenrad (36). Es ist normal, wenn die Sägekette (10) durchhängt.
6. Ziehen Sie das Schwert (11) nach vorne, um die Sägekette (10) zu spannen.
7. Setzen Sie die Kettenradabdeckung (15) auf. Achten Sie darauf, dass der Kettenspannstift (40) in die Aufnahme (37) greift.
8. Ziehen Sie die beiden Muttern (17) der Kettenradabdeckung (15) handfest an. Das Schwert sollte sich noch bewegen lassen.
9. Sägekette Spannen: Drehen Sie Kettenspannschraube (16) mit dem Kombiwerkzeug (25) ○.
10. Ziehen Sie die Muttern (17) der Kettenradabdeckung (15) mit dem Kombiwerkzeug (25) fest.

Sägekette spannen

HINWEIS! Die Sägekette nicht in heißem Zustand nachspannen oder wechseln, da sie sich nach dem Abkühlen wieder etwas zusammenzieht. Bei Nichtbeachtung kann dies zu Schäden an der Führungsschiene oder dem Motor führen, da die Säge-

kette nun zu straff an dem Schwert anliegt.

Das regelmäßige Spannen der Sägekette dient der Sicherheit des Benutzers und reduziert bzw. verhindert Verschleiß und Kettenschäden. Wir empfehlen dem Benutzer, vor Arbeitsbeginn sowie in Abständen von ca. 10 Minuten die Kettenspannung zu kontrollieren und falls nötig zu korrigieren. Beim Arbeiten mit der Säge erwärmt sich die Sägekette und weitet sich dadurch etwas. Mit diesem "Nachlängen" ist besonders bei neuen Sägeketten zu rechnen.

Kettenspannung und Kettenschmierung beeinflussen in erheblichem Maß die Lebensdauer der Sägekette. Bei einer neuen Sägekette müssen Sie die Kettenspannung nach maximal 5 Schnitten nachstellen.

Die Sägekette ist richtig gespannt, wenn sie an der Schwertunterseite nicht durchhängt und sich mit der behandschuhten Hand ganz herumziehen lässt. Beim Ziehen an der Sägekette mit 9 N (ca. 1 kg) Zugkraft dürfen Sägekette und Schwert nicht mehr als 2 mm Abstand haben.

10 min 9N max. 2 mm

▲ VORSICHT! Führen Sie Wartungs- und Einstellungsarbeiten grundsätzlich bei ausgeschaltetem Motor und gezogenem Zündkerzenstecker (48) durch.

Notwendige Werkzeuge und Hilfsmittel

- Kombiwerkzeug

Kettenspannung prüfen

Ziehen Sie die Sägekette (10) an der Oberseite des Schwertes (11) nach oben.

• Sägekette lässt sich fast nicht nach oben ziehen: Die Kettenspannung ist zu hoch. Entspannen Sie die Sägekette.
• Die Sägekette lässt sich so weit nach oben ziehen, dass die Treibglieder gerade nicht vollständig sichtbar sind: Die Kettenspannung ist richtig.
• Die Sägekette lässt sich so weit nach oben ziehen, dass die Treibglieder vollständig sichtbar sind: Die Kettenspannung ist zu niedrig. Spannen Sie die Sägekette.

Vorgehen (Abb. A)

1. Deaktivieren Sie die Kettenbremse: Ziehen Sie den Kettenbremshebel (13) nach hinten zum vorderen Handgriff (1).
   Sie können die Kettenradabdeckung (15) nur dann wieder montieren, wenn das Kettenbremsband entspannt ist.
2. Lockern Sie die Muttern (17) der Kettenradabdeckung (15) mit dem Kombiwerkzeug (25).
3. Sägekette Spannen: Drehen Sie Kettenspannschraube (16) mit dem Kombiwerkzeug (25) ⬤. Sägekette Entspannen: Drehen Sie Kettenspannschraube (16) mit dem Kombiwerkzeug (25) ⬤.
4. Ziehen Sie die Muttern (17) der Kettenradabdeckung (15) mit dem Kombiwerkzeug (25) fest.
   Bei einer neuen Sägekette müssen Sie die Kettenspannung nach maximal 5 Schnitten nachstellen.

Schneidzähne schärfen

⚠ VORSICHT! Verletzungsgefahr! Eine falsch geschärfte Sägekette er-

höht die Rückschlaggefahr! Benutzen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren.

Eine scharfe Sägekette gewährleistet eine optimale Schnittleistung. Sie frisst sich mühelos durch das Holz und hinterlässt große, lange Holzspäne. Eine Sägekette ist stumpf, wenn Sie die Schneidausrüstung durch das Holz drücken müssen und die Holzspäne sehr klein sind. Bei einer sehr stumpfen Sägekette fallen keine Späne, sondern nur Holzstaub an.

Zum Schärfen der Sägekette sind Spezialwerkzeuge erforderlich, die gewährleisten, dass die Kette im richtigen Winkel und in der richtigen Tiefe geschärft wird. Für den unerfahrenen Benutzer von Kettensägen empfehlen wir, die Sägekette von einem Fachmann oder von einer Fachwerkstatt schärfen zu lassen. Wenn Sie sich das Schärfen der Kette zutrauen, gehen Sie entsprechend der Anleitung Ihres Sägekettenschärfgerätes (z. B. Parkside PSG 85 B2) vor.

- Die sägenden Teile der Sägekette sind die Schneidglieder, die aus einem Schneidzahn und einer Tiefenbegrenzernase bestehen. Der Höhenabstand zwischen diesen beiden bestimmt die Schärftiefe.

• Die Sägekette ist abgenutzt und muss gegen eine neue Sägekette ersetzt werden, wenn nur noch ca. 4 mm des Schneidzahns übrig ist.

- Beim Schärfen der Schneidzähne müssen folgende Werte berücksichtigt werden (Abb. P):

• Schärfwinkel (30°)
- Brustwinkel (60°)
• Schärftiefe (0,65 mm)
• Rundfeilendurchmesser (4,0 mm)

⚠️ WARNUNG! Unfallgefahr! Abweichungen von den Maßangaben der Schneidengeometrie können zu einer Erhöhung der Rückschlagneigung der Maschine führen.

Notwendige Werkzeuge und Hilfsmittel

• Rundfeile
- Flachfeile

Vorgehen (Abb. P)

1. Schalten Sie den Motor aus und lassen Sie das Gerät abkühlen.
2. Schalten Sie das Gerät aus und entnehmen Sie den Akku.
3. Stellen Sie sicher, dass die Säge- kette straff gespannt ist, um ein richtiges Schärfen zu ermöglichen.
4. Schärfen Sie nur von innen nach außen. Führen Sie die Rundfeile von der Innenseite des Schneidzahns nach außen. Heben Sie die Feile ab, wenn Sie diese zurückziehen.
5. Schärfen Sie zuerst die Zähne einer Seite. Drehen Sie dann die Sägekette um und schärfen Sie die Zähne der anderen Seite.
6. Kontrollieren Sie die Länge der Schneidglieder. Nach dem Schärfen müssen alle Schneidglieder gleich lang und breit sein.
7. Prüfen Sie nach jedem dritten Schärfen die Schärftiefe (Tiefenbegrenzung) und feilen Sie die Höhe mit Hilfe einer Flachfeile nach. Die Tiefenbegrenzung sollte um ca. 0,65 mm gegenüber dem Schneidzahn zurückstehen.
8. Runden Sie nach dem Zurücksetzen die Tiefenbegrenzung nach vorne etwas ab.

Neue Sägekette einlaufen lassen

Bei einer neuen Sägekette verringert sich die Spannkraft nach einiger Zeit. Deshalb müssen Sie nach den

ersten 5 Schnitten, spätestens nach 10 Minuten Sägezeit die Sägekette nachspannen (Sägekette spannen, S. 29).

⚠️ WARNUNG! Verletzungsgefahr! Befestigen Sie eine neue Sägekette nie auf einem abgenutzten Kettenrad oder auf einem beschädigten oder abgenutzten Schwert. Die Sägekette könte abspringen oder reißen.

Schwert warten

⚠️ WARNUNG! Schnittverletzungen! Tragen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren.

Notwendige Werkzeuge und Hilfsmittel

• Kombiwerkzeug
• Flachfeile

Vorgehen (Abb. C)

1. Schalten Sie den Motor aus und lassen Sie das Gerät abkühlen.

2. Deaktivieren Sie die Kettenbremse: Ziehen Sie den Kettenbremshebel (13) nach hinten zum vorderen Handgriff (1). Sie können die Kettenradabdeckung (15) nur dann wieder montieren, wenn das Kettenbremsband entspannt ist.

3. Lösen Sie die beiden Muttern (17) der Kettenradabdeckung (15) mit dem Kombiwerkzeug (25).

4. Drehen Sie die Kettenspannschraube (16) mit dem Kombiwerkzeug (25) ⭕, um die Spannung von der Sägekette (10) zu nehmen.

5. Nehmen Sie die Kettenradabdeckung (15), das Schwert (11) und die Sägekette (10) ab.

6. Prüfen Sie das Schwert (11) auf Abnutzung. Entfernen Sie Grate und begradigen Sie die Führungsflächen mit einer Flachfeile.

7. Reinigen Sie den Öldurchlass (38), um ein störungsfreies, automatisches Ölen der Sägekette während des Betriebs zu gewährleisten.

8. Montieren Sie Schwert (11), Sägekette (10) und Kettenradabdeckung (15) und spannen Sie die Sägekette (10).

HINWEIS! Bei optimalem Zustand des Öldurchlasses sprüht die Sägekette wenige Sekunden nach Anlassen der Kettensäge automatisch etwas Öl ab.

Krallenanschlag wechseln

1. Sägekette und Schwert demontieren, S. 28
2. Lösen Sie die Schrauben am Krallenanschlag (12).
3. Tauschen Sie den Krallenanschlag (12) aus.
4. Ziehen Sie die Schrauben am Krallenanschlag (12) fest.
5. Sägekette und Schwert montieren, S. 29

Schwert umdrehen

⚠ VORSICHT! Schnittverletzungen! Tragen Sie schnittfeste Handschuhe, wenn Sie mit der Sägekette oder mit dem Schwert hantieren.

Hinweise

- Das Schwert (11) muss ca. alle 10 Arbeitsstunden umgedreht werden, um eine gleichmäßige Abnutzung zu gewährleisten.

Vorgehen (Abb. C)

1. Sägekette und Schwert demontieren, S. 28
2. Drehen Sie das Schwert um seine horizontale Achse. Beachten Sie dabei die Laufrichtung der Sägekette
3. Sägekette und Schwert montieren, S. 29

Lagerung

- Reinigen Sie das Gerät vor der Lagerung.

- Bringen Sie den Kettenschutz (24) an.

- Das Kombiwerkzeug (25) kann zur Aufbewahrung am Kettenschutz (24) verstaut werden (Abb. A).

- Entleeren Sie den Öltank vor längeren Betriebspausen. Entsorgen Sie Altöl umweltgerecht (Entsorgung/Umweltschutz, S. 33).

Es können sich weiterhin Ölreste in Schläuchen und im Gerät befinden, die während der Lagerung austreten könnten. Stellen Sie das Gerät zur Lagerung auf eine geeignete Unterlage/ in eine Ölwanne.

- Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, außerhalb der Reichweite von Kindern.

Lagerung während Betriebspausen

⚠ VORSICHT! Kraftstoffreste im Vergaser können zu Startproblemen oder permanenten Schäden am Gerät führen.

Bei Betriebspausen von bis zu 3 Monaten

1. Leeren Sie den Kraftstofftank an einem gut belüfteten Ort.

2. Starten Sie den Motor und lassen ihn im Leerlauf laufen, bis der Motor stoppt und der Vergaser frei von Kraftstoff ist.

3. Lassen Sie den Motor abkühlen (ca. 5 Minuten).

Weitere Maßnahmen bei Betriebs- pausen von mehr als 3 Monaten

1. Entfernen Sie die Zündkerze (49) mit dem Kombiwerkzeug (25) (Zündkerze prüfen/einstellen/wechseln, S. 28).

2. Füllen Sie einen Teelöffel mit reinem Zweitakt-Öl in den Brennraum.

3. Ziehen Sie das Anwerfseil mehr- mals langsam zum Verteilen des Öls im Innern des Motors.
4. Setzen Sie die Zündkerze (49) wieder ein.

Transport

• Bedecken Sie Schwert und Sägekette mit dem Kettenschutz (24), wenn Sie das Gerät transportieren.
• Auf kurzen Strecken am Arbeitsort: Tragen Sie das Gerät am vorde- ren Handgriff (1) mit dem Schwert nach hinten gerichtet.
• Schalten Sie das Gerät vor jedem Transport ab. Sichern Sie das Gerät während des Transportes (auch in Fahrzeugen) gegen Umkippen, um Verletzungen, Schäden oder Kraftstoffverlust zu vermeiden.
• Auf längeren Strecken oder in Fahrzeugen: Transportieren Sie das Gerät in der mitgelieferten Tragetasche (26).

Entsorgung/ Umweltschutz

Entsorgen Sie das Gerät nach örtlichen Vorschriften. Für weitere Informationen erkundigen Sie sich bitte bei Ihrer zuständigen Verwaltung.

• Geben Sie Altöl und Benzinreste nicht in die Kanalisation oder in den Abfluss. Entsorgen Sie Altöl und Benzinreste umweltgerecht - geben Sie diese an einer Entsorgungsstelle ab.

• Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

• Maschinen gehören nicht in den Hausmüll.

• Entleeren Sie Öl- und Benzintanks sorgfältig und geben Sie Ihr Gerät an einer Verwertungsstelle ab.
• Entsorgen Sie leere Öl- und Kraftstoffbehälter umweltgerecht.
  • Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwendung zugeführt werden.
• Bei weiteren Fragen wenden Sie sich an das Service-Center.
  Nehmen Sie den Akku aus dem Gerät und führen Sie Gerät, Akku, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

Das Symbol der durchgestrichenen Mülltonne bedeutet, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführt werden muss.

Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte:

Verbraucher sind gesetzlich dazu verpflichtet, Elektro- und Elektronikgeräte am Ende ihrer Lebensdauer einer umweltgerechten Wiederverwertung zuzuführen. Auf diese Weise wird eine umwelt- und ressourcenschonende Verwertung sichergestellt. Je nach Umsetzung in nationales Recht können Sie folgende Möglichkeiten haben:

• an einer Verkaufsstelle zurückgeben,
• an einer offiziellen Sammelstelle abgeben,

- an den Hersteller/Inverkehrbringer zurücksenden.

Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Entsorgungshinweise für Akkus

Der Akku darf am Ende der Nutzungszeit nicht über den Haushaltsmüll entsorgt werden. Werfen Sie den Akku nicht ins Feuer (Explosionsgefahr) oder ins Wasser. Beschädigte Akkus können der Umwelt und ihrer Gesundheit schaden, wenn giftige Dämpfe oder Flüssigkeiten austreten.

Entsorgen Sie Akkus nach den lokalen Vorschriften. Defekte oder verbrauchte Akkus müssen recycelt werden. Geben Sie Akkus an einer Alt-batteriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführt werden. Fragen Sie hierzu Ihren lokalen Müllentsorger oder unser Service-Center. Entsorgen Sie Akkus im entladenen Zustand. Wir empfehlen die Pole mit einem Klebestreifen zum Schutz vor einem Kurzschluss abzudecken. Öffnen Sie den Akku nicht.

Zusätzliche Entsorgungs- hinweise für Deutschland

Das Gerät ist bei eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abzugeben. Zu-dem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber von Lebensmitteln zur Rücknahme verpflichtet. LIDL bietet Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei.

Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät unentgeltlich zurückzugeben. Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzugeben, die in keiner Abmessung größer als 25 cm sind.

Bitte entnehmen Sie vor der Rück- gabe Batterien oder Akkumulatoren,

sowie Lampen, die zerstörungsfrei entnommen werden können und führen diese einer separaten Sammlung zu. Sofern dies ohne Zerstörung des alten Elektro- oder Elektronikgerätes möglich ist, entnehmen Sie diesem bitte alte Batterien oder Akkus sowie Altlampen, bevor sie es zur Entsorgung zurückgeben, und führen diese einer separaten Sammlung zu.

Fehlersuche

Die folgende Tabelle hilft Ihnen kleine Störungen zu beseitigen:

Problem Mögliche Ursache	Fehlerbehebung
Gerät startet nicht	kein Kraftstoff im Tank Kraftstoff auffüllen
	Falsche Startreihenfolge Ein- und Ausschalten, S. 18
	E-Starter (3) defekt Wenden Sie sich an das Service-Center.
	Motor defekt Wenden Sie sich an das Service-Center.
	Zündkerze (49) abgenutzt Zündkerze prüfen/einstellen/wechseln, S. 28
Sägekette läuft nicht Kettenbremse blockiert Sägekette (10)		Kettenbremse prüfen, S. 18
Schlechte Schneidleistung	Sägekette (10) falsch montiert	Sägekette und Schwert montieren, S. 29
	Sägekette (10) stumpf • Schneidzähne schärfen, S. 30• Sägekette und Schwert wechseln, S. 29
	Kettenspannung ungenügend	Sägekette spannen, S. 29
Gerät läuft schwer, Säge-kette springt ab	Kettenspannung ungenügend	Sägekette spannen, S. 29
Sägekette wird heiß, Rauchentwicklung beim Sägen, Verfärbung der Schiene	Zu wenig Kettenöl • Ölstand	und Öl-Auto-matik prüfen• Kettenöl einfüllen, S. 17• Kettenschmierung warten, S. 17• Wenden Sie sich an das Service-Center.

Service

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf dieses Produkt 5 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von fünf Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Die-

se Garantieleistung setzt voraus, dass innerhalb der Fünf-Jahres-Frist das defekte Produkt und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Sägekette) oder für Beschädigungen an zerbrechlichen Teilen.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde.

Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 474588_2404) als Nachweis für den Kauf bereit.
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber

auf der Rück- oder Unterseite des Produktes.

• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst das nachfolgend benannte Service-Center telefonisch oder nutzen Sie unser Kontakt-formular, das Sie auf parkside-diy.com in der Kategorie Service finden.
• Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Service-Center unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Produkt bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

PDF ONLINE parkside-diy.com

Auf parkside-diy.com können Sie diese und viele weitere Handbücher einsehen und herunterladen. Mit diesem QR-Code gelangen

Sie direkt auf parkside-diy.com. Wählen Sie Ihr Land aus, und suchen Sie über die Suchmaske nach den Bedienungsanleitungen. Durch Eingabe der Artikelnummer (IAN) 474588_2404 können Sie Ihre Bedienungsanleitung öffnen.

Reparatur-Service

Für Reparaturen, die nicht der Garantie unterliegen, wenden Sie sich an das Service-Center. Dort erhalten Sie gerne einen Kostenvoranschlag.

• Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
  Hinweis: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an die vom Service-Center genannte Adresse.
• Nicht angenommen werden unfrei eingeschickte Geräte sowie Geräte, die per Sperrgut, Express oder mit sonstiger Sonderfracht versendet wurden.
• Wir entsorgen Ihre eingesendeten, defekten Geräte kostenlos.

Service-Center

DE Service Deutschland Tel.: [phone] Kontaktformular auf parkside-diy.com IAN 474588_2404

AT Service Österreich Tel.: [phone] Kontaktformular auf parkside-diy.com IAN 474588_2404

CH Service Schweiz Tel.: [phone] Kontaktformular auf parkside-diy.com IAN 474588_2404

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center. Grizzly Tools GmbH & Co. KG Stockstädter Str. 20 63762 Großostheim DEUTSCHLAND www.grizzlytools.de

Ersatzteile und Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop. Sollten bei Ihrem Bestellvorgang Probleme auftreten, kontaktieren Sie uns über unseren Online-Shop. Bei weiteren Fragen wenden Sie sich an: Service-Center, S. 38

Pos.-Nr.	Bezeichnung Best.-Nr.
9 Tankdeckel (Kettenöl) 91120062
49 Zündkerze 91120063
11 Schwert (Kangxin BE18-72-5810P) 91120068
10 Sägekette (Kangxin .325.058x72DL) 91120069
24 Kettenschutz 91120070

⚠️ WARNING! Eine sichere Verwendung der Kettensäge ist nur mit zugelassenen Sägeketten und Führungsschienen möglich. Der Einsatz nicht zugelassener Kombinationen kann

ernsthafte oder sogar tödliche Verletzungen verursachen.

• Schwert:
  • BE18-72-5810P (Kangxin)
  • 188PXBK095 (Oregon)

- Sägekette:

• .325.058x72DL (Kangxin)

• 21BPX072X (Oregon)

Original-EU-Konformitätserklärung

Produkt: Benzin-Kettensäge mit Elektrostart

Modell: PPBKS 56 A1

Seriennummer: 000001-020000

Der oben beschriebene Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Union:

2006/42/EG • 2014/30/EU • 2000/14/EG & 2005/88/EG • (EU) 2016/1628 & (EU) 2018/989 • 2011/65/EU & (EU) 2015/863

Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Um die Konformität zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:

EN ISO 11681-1:2022 • EN ISO 14982:2009 • EN IEC 63000:2018

In Übereinstimmung mit der Richtlinie 2000/14/EG über Geräuschemissionen wird Folgendes bestätigt: Schallleistungspegel L_WA

- gemessen: 116,8 dB;

- garantiert: 119 dB

Angewandtes Konformitätsbewertungsverfahren nach 2000/14/EG, Anhang VI.

EG-Baumusterprüfbescheinigung

• Nummer: M6A 036607 1989 Rev. 00

- Notifizierte Stelle: TÜV SÜD Product Service GmbH • NB: 0123 Ridlerstraße 65 • 80339 München • Deutschland

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DEUTSCHLAND

16.12.2024

Christian Frank

Dokumentationsbevollmächtigter

Table of Contents

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANY

www.grizzlytools.de

- Notified body: TÜV SÜD Product Service GmbH • NB: 0123 Ridlerstraße 65 • 80339 München • Deutschland

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANY

16.12.2024

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

ALLEMAGNE

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

ALLEMAGNE

16.12.2024

Christian Frank

Technische gegevens......113

24 Kettingbescherming

25 Combinatiegereedschap

26 Draagtas

27 Veiligheidsbril

28 Gehoorbescherming

29 Accu

30 Toets (Laadstatusindicator)

31 Laadstatusindicator

32 Accu-ontgrendeling

33 Oplader

Fig. B

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DUITSLAND

www.grizzlytools.de

- Aangemelde instantie: TÜV SÜD Product Service GmbH • NB: 0123 Ridlerstraße 65 • 80339 München • Deutschland

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DUITSLAND

16.12.2024

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

ALEMANIA

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

ALEMANIA

16.12.2024

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANIA

www.grizzlytools.de

Ricambi e accessori

• BE18-72-5810P (Kangxin)

• 188PXBK095 (Oregon)

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANIA

16.12.2024

Christian Frank

Grizzly Tools GmbH & Co. KG Stockstädter Str. 20 63762 Großostheim NÉMECKO www.grizzlytools.de

CE Grizzly Tools GmbH & Co. KG Stockstädter Str. 20 63762 Großostheim NĚMECKO 16.12.2024

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NEMECKO

www.grizzlytools.de

CE Grizzly Tools GmbH & Co. KG Stockstädter Str. 20 63762 Großostheim NEMECKO 16.12.2024

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NÉMETORSZÁG

16.12.2024

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NIEMCY

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NIEMCY

16.12.2024

Christian Frank

Bortskaf emballagen korrekt.

Kædebremse (aktiveret/deaktiveret)

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

TYSKLAND

www.grizzlytools.de

• Nummer: M6A 036607 1989 Rev. 00
- Notificeret organ: TÜV SÜD Product Service GmbH • NB: 0123 Ridlerstraße 65 • 80339 München • Deutschland

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

TYSKLAND

16.12.2024

Christian Frank

Stockstädter Straße 20

63762 Großostheim

GERMANY

Stand der Informationen · Last Information Update ·
