BRUGSANVISNING PPBKS 56 A1 PARKSIDE

Benzinkædesav med elstart

Oversættelse af den originale driftsvejledning / Læs opmærksomt inden brug og opbevar det sikkert til senere brug.

GB MT

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

4. Velsnede (B) (Fig. K)

Sikkerhedsanvisninger......353

Sikkerhedsanvisningernes betydning.... 353

Billedtegn og symboler...... 353

Sikkerhedsanvisninger til benzin-kædesave....355

Årsager til tilbageslag og hvordan de forebygges.... 357

Restrisici....357

Forberedelse.... 358

Sikkerhedsanordninger...... 358

Kontrol af batteriets ladningstilstand.... 358

Oplad batteriet.... 359

Drift.... 359

Bortskaffelse/miljøbeskyttelse....374

Anvisninger for bortskaffelse af genopladelige batterier.... 375

Fejlsøgning....376

Service....376

Garanti....376

Oversættelse af den originale EU-overensstemmels- eserklæringen.... 379

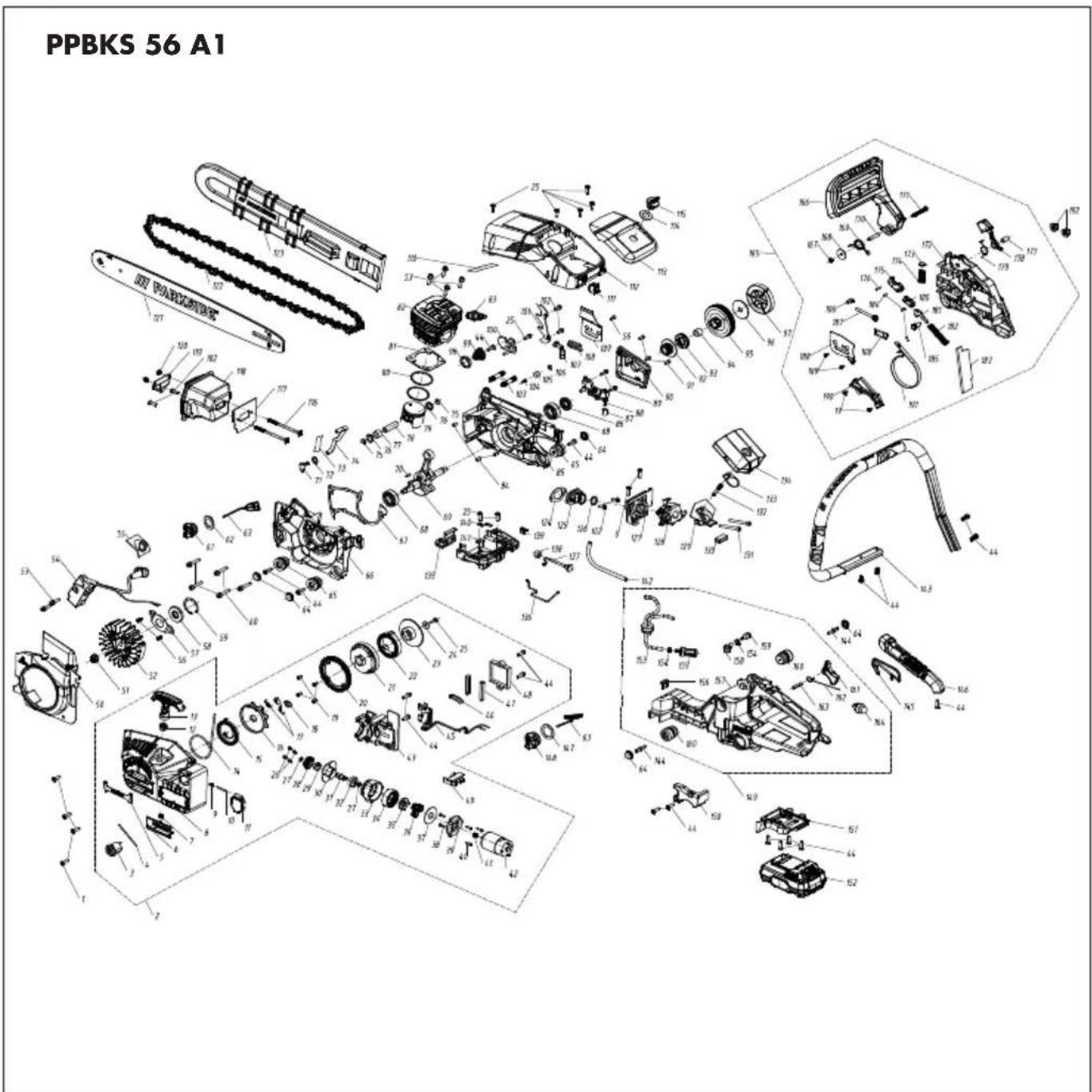

Eksploderet tegning...... 381

Indledning

Tillykke med købet af din nye ben-zin-kædesav (efterfølgende kaldt pro-dukt eller apparat).

Med købet har du besluttet dig for et førsteklasses apparat. Dette apparat blev testet under produktionen og underkastet en kvalitetstest til sidst. Dermed er produktets funktionsevne sikret.

Det kan ikke udelukkes, at der i nogle tilfælde befinder sig restmængder af smøremidler på eller i apparatet. Dette er ikke en mangel eller en defekt og ingen anledning til bekymring.

Betjeningsvejledningen er en del af dette apparat. Den indeholder vigtige anvisninger til sikkerhed, brug og bortskaffelse. Læs betjeningsvejledningen omhyggeligt igennem. Gør dig fortrolig med betjeningsdelene og korrekt brug af apparatet. Anvend kun apparatet som beskrevet og kun til de anførte anvendelsesområder. Opbevar betjeningsvejledningen sikkert og udlever alle dokumenter, hvis apparatet gives videre til tredjepart.

Produktet er udelukkende beregnet til følgende anvendelse:

- Savning af udendørs træ

Apparatet er ikke beregnet til andre anvendelsesformer. Dette inkluderer f.eks. skæring i murværk, plastik, sten, metal, fødevarer eller træ, der indeholder fremmedlegemer (f.eks. søm eller skruer).

Apparatet må kun anvendes af voksne. Unge over 16 år må kun anvende apparatet under opsyn.

Kædesaven må kun anvendes af én person. Brugeren skal bære personlige værnemidler (PV). Kædesaven skal holdes med højre hånd i det bageste håndtag, og med venstre hånd i det forreste håndtag.

Inden brugen af apparatet skal bruge- ren have læst og forstået alle anvis- ninger og instruktioner i betjenings- vejledningen.

Enhver anden anvendelse, som ikke er udtrykkeligt tilladt i denne betjeningsvejledning, kan udgøre en alvorlig fare for brugeren og medføre skader på apparatet. Brugeren af apparatet er ansvarlig for ulykker eller skader på andre mennesker eller deres ejendom. Apparatet er kun beregnet til privat brug. Det er ikke konstrueret til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien. Producenten er ikke ansvarlig for skader, som skyldes ikke-formålsbestemt anvendelse, eller som skyldes forkert betjening.

Dette produkt er en del af X 20 V TEAM-serien og kan anvendes sammen med genoplade-lige batterier fra X 20 V TEAM-se-rien. De genopladelige batterier fra X 20 V TEAM-serien må kun oplades med opladere fra X 20 V TEAM-seri-en.

Leverede dele/tilbehør

Pak apparatet ud og kontrollér de leverede dele.

• Benzindreven kædesav
- Sværd (færdigsamlet)
- Savkæde (færdigsamlet)

- Brændemåleværktøj

- Kædebeskyttelse

• Olieflaske (500 ml, Bio-savkædeolie)
• Brændstof-blandeflaske
• Kombinationsværktøj
• Bæretaske
  • original brugsanvisning
• Høreværn og Beskyttelsesbriller med betjeningsvejledning
• Genopladeligt batteri og oplader med betjeningsvejledning

Oversigt

Billeder af produktet fin- der du på den forreste og bageste udfoldningsside.

Fig. A

1 Forreste håndtag
2 Starthåndtag
3 E-starter
4 Gashåndtagsspærre
5 Bageste håndtag
6 Händbeskyttelse
7 Gashändtag
8 Tankdæksel (Brændstof)
9 Tankdæksel (Kædeolie)

10 Savkæde

11 Sværd

12 Barkstøtte

13 Kædebremsehåndtag/forreste håndbeskyttelse

14 Batteriholder

15 Kædehjulsafdækning

16 Kædespændeskrue

17 Møtrik

18 Koldstartshåndtag (choke)

19 Brændstofpumpe

20 Sluk-knap

21 Brændstof-blandeflaske

22 Olieflaske

23 Brændemåleværktøj

24 Kædebeskyttelse
25 Kombinationsværktøj
26 Bæretaske
27 Beskyttelsesbriller
28 Høreværn
29 Batteri
30 Knap (Ladetilstandsvisning)
31 Ladetilstandsvisning
32 Batterioplåsning
33 Oplader

Fig. B

34 Oliereguleringsskrue

Fig. C

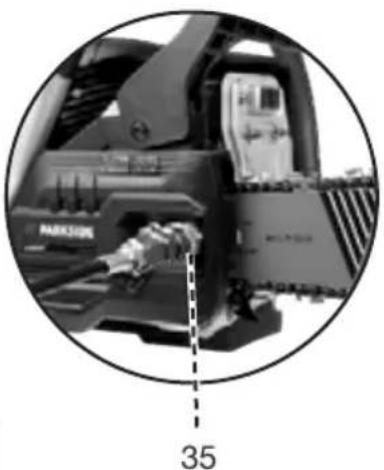

35 Sværdbolt
36 Kædehjul
37 Holder (Kædespændestift)
38 Oliepassage
39 Kædefangbolt
40 Kædespændestift

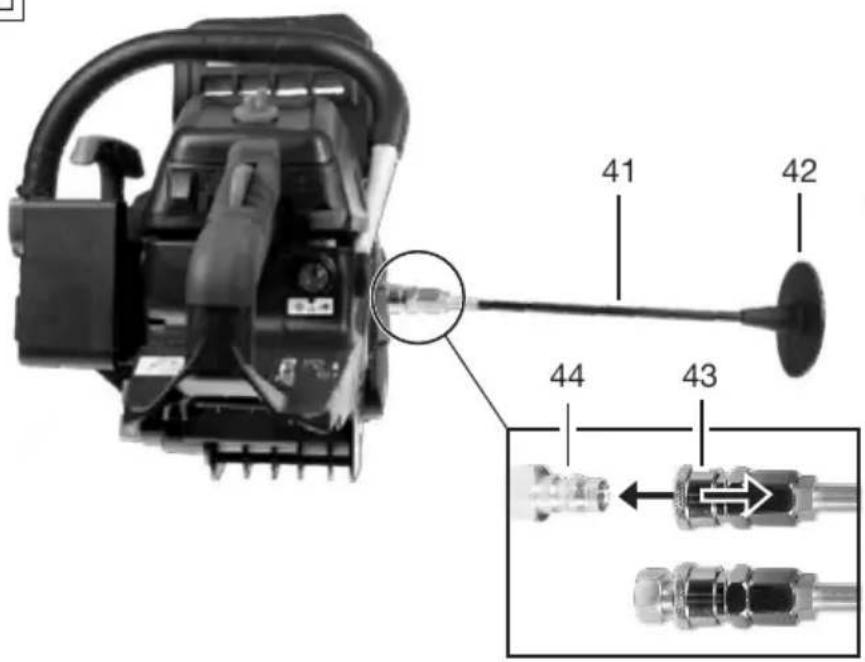

Fig. D

41 Brændemålestav
42 Endeplade
43 Lynkobling
44 Adaptermøtrik

Fig. N

45 Vingemøtrik
46 Luftfilterdæksel
47 Luftfilter

Fig. O

48 Tændrørsstik
49 Tændrør

Fig. Q

50 Sigtelinje/Fælderetningsviser

Funktionsbeskrivelse

Den roterende savkæde føres via et sværd (styreskinne). Kædesaven er udstyret med en quick stop kædebremse. En olieautomatik sørger for kontinuerlig kædesmøring. For at beskytte brugeren er apparatet udstyret med forskellige beskyttelsesanordninger.

I det følgende beskrives betjenings- delenes funktion.

Tekniske data

Benzindreven kædesav

PPBKS 56 A1

Slagvolumen .... 56,5 cm ^3 maks. motoreffekt .....2,2 kW (3,0 PS) Motoromdrejningstal ....

• i tomgang n 0 ...... 3000±300 min ^-1
• med sværd og savkæde n _maks. 11500 min ^-1

Tankvolumen ....

• Kædeolie .... 260 cm ^3 (0,26 l)
• Brændstof ....550 cm ^3 (0,55 l)
  tilladt brændstof .....ROZ 95, ROZ 98
  Brændstofblandingsforhold .....40:1 tilladt totakts-motorolie

Kuldioxidemissionsværdien (CO₂) er vurderet gennem en EU-typegodken-delsesprocedure: 1026 g/kWh

Motorproducent

• Handelsnavn: WUYANG
- Firmanavn: Zhejiang Wu Yang Industry & Trade Co., Ltd.
- Adresse i EU: Rake Forester GmbH, Andre-Citroen-Str. 18, 51149 Köln, Tyskland

Kædehastighed v maks. ..... 22,15 m/s

Beskyttelsesgrad .....IPX0

Vægt, tom tank/med batteri ......

• uden sværd og savkæde ..... 7,1 kg

• med sværd og savkæde ...... 8,2 kg
  Savkæde ..... Kangxin .325.058x72DL

• Kædehastighed v 0 ...... 22,15 m/s

• Kædedeling .....8,25 mm (0,325")
• Drivledtal ....72
• Drivledstykkelse ....1,5 mm
  Sværd ...... Kangxin BE18-72-5810P
• Sværdtype ....18"
  – Sværdlængde ..... 52 cm (520 mm)
• Skærelængde ..... 45 cm (450 mm)
  Kædehjuldeling ..... 8,25 mm (0,325")
• Antal tænder (kædehjul) ...... 7
  Lydtrykniveau ( L_pA ) 108 dB; K_pA=3 dB Lydeffektniveau ( L_WA )
  -garanteret 119 dB
• målt ...... 116,8 dB; K_WA =2,36 dB

Bær høreværn! Vibration ( a_h )

- Forreste håndtag ..... 8,995 m/s ^2 ; K=1,5 m/s ^2

- Bageste håndtag ...... 9,520 m/s ^2 ; K=1,5 m/s ^2

Batteri .....Li-Ion Temperatur ..... ≤50 °C

– Arbejdsfrekvens/frekvensbånd .....2400-2483,5 MHz

- transmitteret effekt ....≤20 dBm

Støj- og vibrationsværdier er målt efter standarderne og bestemmelserne, som er angivet i overensstemmelse-serklæringen.

Den angivne samlede vibrationsværdi og den angivne samlede støjemissionsværdi er målt iht. til en standardiseret afprøvningsproces og kan anvendes til sammenligning af apparater. Den angivne samlede vibrationsværdi og den angivne samlede støjemissionsværdi kan også anvendes til en foreløbig vurdering af belastningen.

▲ ADVARSEL! Vibrations- og støje-missioner kan under brugen af apparatet afvige fra de angivne værdier, afhængigt af måden, som apparatet anvendes på. Det er nødvendigt at fastsætte sikkerhedsforanstaltninger til beskyttelse af brugeren, som er baseret på en svingningsbelastning under de faktiske brugsbetingelser (her skal der tages hensyn til alle dele af driftscyklussen, eksempelvis tidspunkter, hvor apparatet er slukket, og tidspunkter, hvor det er tændt, men kører uden belastning).

X 20 V TEAM

Dette produkt er en del af X 20 V TEAM-serien og kan anvendes sammen med genoplade-lige batterier fra X 20 V TEAM-se-rien. De genopladelige batterier fra X 20 V TEAM-serien må kun oplades med opladere fra X 20 V TEAM-seri-en.

Dette produkt kan kun anvendes med følgende genopladelige batterier: PAP 20 B1, PAP 20 B3, Smart PAPS 204 A1, Smart PAPS 208 A1

Anvendelsen af apparatet er ikke tilladt med følgende batterier: Smart PAPS 2012 A1

Vi anbefaler, at du oplader disse batterier med følgende opladere: PLG 20 A3, PLG 20 C3, PDSLG 20 A1, Smart PLGS 2012 A1 Tekniske data af genopladeligt batteri og oplader: Se den separate vejledning.

Opladningstid (min.)	PAP 20 A1PAP 20 A2PAP 20 B1	PAP 20 A3PAP 20 B3SmartPAPS 204 A1	SmartPAPS 208 A1
PLG 20 A1PLG 20 A4PLG 20 C1	60 120 240
PLG 20 C2 45 80 165
PLG 20 A2PLG 20 A3PLG 20 C3PDSLG 20 A1PDSLG 20 B1	35 60 120
PLG 201 A1 135 250 500
SmartPLGS 2012 A1	35 45 50

Sikkerhedsan- visninger

Dette afsnit beskriver de grundlæggende sikkerhedsanvisninger ved brug af apparatet.

▲ ADVARSEL! Personskader og materielle skader pga. uhensigtsmæssig anvendelse af det genopladelige batteri. Følg sikkerhedsanvisninger og henvisninger vedrørende opladning og korrekt brug i betjeningsvejledningen til dit genopladelige batteri og din oplader i serien X 20 V TEAM. Du kan finde en detaljeret beskrivelse af opladningen og yderligere oplysninger i den separate betjeningsvejledning.

▲ ADVARSEL! En kædesav er et farligt apparat, der, hvis det anvendes forkert eller skødesløst, kan forårsage alvorlige og endda dødelige skader. Vær derfor altid opmærksom på følgende sikkerhedsanvisninger for egen og andres sikkerheds skyld, og spørg en fagmand til råds, hvis du er i tvivl om noget.

Sikkerhedsanvisningernes betydning

⚠️ FARE! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer i alvorlige kvæstelser eller dødsfald.

▲ ADVARSEL! Hvis du ikke overholder denne sikkerhedsanvisning, sker der muligvis et uheld. Dette resulterer muligvis i alvorlige kvæstelser eller dødsfald.

▲ FORSIGTIG! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i lettere eller moderate kvæstelser. BEMAERK! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i materielle skader.

Billedtegn og symboler

Billedsymboler på apparatet

BEMÆRK! Gør dig fortrolig med all- le betjeningselementer, inden du på- begynder arbejdet. ∅v dig i at hånd- tere kædesaven, og få en fagperson

DK

til at forklare funktionen, virkemåden og savteknikker.

BEMAERK! Savkæden roterer ikke, när kædebremsen er låst. Løsn kædebremsen ved at skubbe bremsehåndtaget mod det forreste håndtag.

OBS!

Læs betjeningsvejledningen

∅jenbeskyttelse og høreværn skal bruges Brug hovedbeskyttelse

Bær sikkerhedssko med fast sål!

Bær tøj med skærebeskyttelsesindlæg!

Arbejd altid med begge hænder!

Undgå åben ild, åbne tændkilder og rygning er forbudt.

Det er forbudt at anvende apparatet i regnvejr eller fugtige omgivelser.

OBS! Tilbageslag - Vær op- mærksom på, at apparatet kan slå tilbage under brugen.

OBS! Varme overflader, fare for forbrænding!

Garanteret lydeffektniveau LWA i db.

Volumen af kædeolietanken

Smøring af savkæden

Stands apparatet

Choker lukket

Choker åben

Sværdtype

Indstilling af kædesmø- ring

40:1

Blandingsforhold brændstof til 2-takts-olie: 40:1, anvend KUN brændstofblanding

Tryk 6x på brændstof- pumpen

ROZ 95

ROZ 98

krævet brændstof

ISO-L-EGD

JASO FD

2-takts-olie der skal anvendes

Billedsymbol på håndtaget til kædebremsen

Billedsymbol på kædehjulsafdækningen

Savkædens løberetning

Kædebremse (åben/låst)

Indstilling af kæ- despænding

Billedsymbol på sværdet

Sværdtype

Rillebredde

Kædedeling

Antal af drivled

Billedsymboler på hængemærke

Aktivér kædebremsen

Tryk på brændstofpumpen

Træk i koldstartshåndtaget (choke)

Træk i startsnoren eller aktivér E-Starter

Tryk på gashåndtagsspærren og gashåndtaget

Deaktivér kædebremsen

Sikkerhedsanvisninger til benzin-kædesave

OBS! Læs de følgende sikkerhedsanvisninger, for at undgå personskader eller materielle skader.

Generelle bemærkninger

• Apparatet må ikke anvendes af personer (inkl. børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden.
  Børn skal være under opsyn, så det sikres, at de ikke leger med apparatet.
• Overhold reglerne for støjbeskyttelse og lokale forskrifter ved skovarbejde med kædesave. I forbindelse med lokale bestemmelser kan det være nødvendigt med en egnethedsprøve. Kontakt Skov- og Naturstyrelsen for nærmere oplysninger.
• Arbejd ikke med motorsaven, hvis du er træt eller syg, eller efter indtagelse af alkohol, piller eller rusmidler. Hold altid en pause med regelmæssige mellemrum.
• Kun til træ. Kædesaven må ikke bruges til andre formål, end dem,

den er beregnet til. For eksempel: Kædesaven må ikke bruges til metal, plastik, murværk eller byggematerialer der ikke er af træ. Hvis kædesaven bruges til andre end de tilsigtede formål, kan der opstå farlige situationer.

Forberedelse

- Bær altid egnet arbejdstøj som giver bevægelsesfrihed. Dette omfatter en beskyttelseshjelm, høreværn, sikkerhedsbriller eller ansigtsbeskyttelse, handsker med savbeskyttelse: Benbeskyttelse og skridsikker fodbeskyttelse.

- Der kan opstå støv ved savning af tørt træ. Bær en egnet støvmaske.

- Sørg for, at håndtagene er tørre og rene under arbejdet.

- Arbejd ikke med en beskadiget og ufuldstændig motorsav eller en motorsav, der er ændret uden producentens tilladelse. Brug aldrig motorsaven, hvis beskyttelsesudstyret er defekt. Før brug skal du kontrollere motorsavens sikkerhedstilstand, især sværdet og kæden.

- Start aldrig motorsaven i lukkede eller dårligt ventilerede rum, da der er fare for, at udstødningsgasser indåndes.

- Tænd først for motorsaven, når sværd, savkæde og kædehjulsafdækning er monteret korrekt.

Drift

- Sørg for, at der ikke opholder sig mennesker eller dyr i nærheden af arbejdsområdet.

- Start først, når arbejdsområdet er fri for forhindringer, og du har planlagt en tilbagetrækningsvej, før træet falder.

• Hold altid fast i kædesaven med højre hånd i det bagerste håndtag og venstre hånd i det forreste håndtag. Holdes kædesaven fast på en omvendt måde, øges risikoen for kvæstelser; af den grund bør en sådan holdning undgås.
• Hold kun fast i de isolerede gribeflader af kædesaven, da savkæden kan komme i kontakt med et skjult kabel. Savkæder der kommer i kontakt med en strømførende ledning, kan gøre de udsatte metaldele på kædesaven strømførende, hvorved brugeren kan få elektrisk stød.
• Hav altid et hensigtsmæssigt fodfæste og anvend kun kædesaven, når du står på en fast, sikker og plan flade. Glatte eller ustabile underlag kan føre til, at du mister balancen eller kontrollen over kædesaven.
• Ved kædesmøring dannes et let oliespor pga. den udsivende olie. Vær opmærksom på vindretningen og udsæt ikke dig selv unødigt for smøreolietågen.
• Hold alle dele af kroppen på afstand af savkæden, når kædesaven er i brug. Kontroller at savkæden ikke har kontakt med noget, før du starter din kædesav. Et øjebliks uopmærksomhed under brugen af kædesaven kan medføre, at tøj eller legemsdele sætter sig fast i savkæden.
• Brug aldrig kun én hånd, og arbejd aldrig over skulderhøjde.
• Længerevarende brug af apparatet kan medføre vibrationsbetingede kredsløbsforstyrrelser i hænderne. Skift arbejdsstilling med jævne mellemrum. Du kan dog forlænge anvendelsestiden ved at anvende egnede handsker

eller holde regelmæssige pauser. Vær opmærksom på, at disposition til dårligt blodomløb, lave uden-dørstemperaturer eller store gribe-kræfter under arbejdet kan forringe apparatets anvendelsestid.

• Når du saver i en gren, der er spændt, skal du være opmærksom på, at den kan svirpe tilbage. Når spændingen i træfibrene udløses, kan den spændte gren ramme operatøren og/eller medføre, at kædesaven kommer ud af kontrol.
• Vær yderst forsigtig når du saver i buske og unge træer. Det tynde materiale kan sætte sig fast i savkæden, og blive svirpet tilbage mod dig, eller trække dig ud af balance.
• Sluk for motoren, og vent indtil savkæden står stille, før du sætter kædesaven fra dig.

• Følg vedligeholdelses-, kontrol- og serviceanvisningerne i denne betjeningsvejledning nøje.
• Alle former for vedligehold, der ikke er beskrevet i denne vejledning, må kun udføres af kundeservice for kædesave.
• Følg alle anvisninger, når du frigør kædesaven fra materialerester, opbevarer den eller udfører vedligehold. Kontrollér at motoren er slukket, og at kædesaven er sikret mod utilsigtet tænding. En utilsigtet tænding af kædesaven under fjernelse af det fastklemte materiale eller under vedligeholdelse, kan føre til alvorlige personskader.
• Brug kun tilbehørsdelene, som anbefales i denne vejledning.
• Bær den slukkede kædesav i det forreste håndtag og væk fra din

krop. Når du transporterer eller opbevarer kædesaven, skal du altid bruge sværdbeskytteren.

Korrekt håndtering af kædesaven vil reducere sandsynligheden for utilsigtet kontakt med den bevægelige savkæde.

• Opbevar motorsaven og brændstoffet sikkert og uden for børns rækkevidde. Der må heller ikke være risiko for, at evt. udløbende brændstof eller dampe kommer i kontakt med gnister eller åben ild. Kilder til gnistdannelse er f.eks. elektriske apparater.
• Anvend egnede og godkendte beholdere til opbevaring af brændstoffet. Tøm brændstof- og kædeolietanken ved længere tids opbevaring eller ved transport. Bortskaf gamle driftsmidler korrekt.

Årsager til tilbageslag og hvordan de forebygges

• Tilbageslag sker, hvis spidsen af sværdet rører ved en genstand, eller hvis træet trækker sig sammen og klemmer savkæden i et snit (Fig. b).
• I nogle tilfælde kan kontakt med spidsen udløse en pludselig mod-satrettet reaktion, der slår svær-det op og bagover mod operatøren (Fig. a).
• Hvis savkæden klemmes fast langs den øverste del af sværdet, kan det skubbe sværdet kraftigt tilbage mod operatøren.
• Begge reaktioner kan føre til, at du mister kontrollen over kædesaven,

hvilket kan resultere i alvorlige personskader. Stol ikke udelukken-de på det sikkerhedsudstyr, der er monteret i kædesaven. Som bruger af en kædesav bør du træffe forskellige foranstaltninger for at for-hindre ulykker og tilskadekomst.

Tilbageslag forårsages af forkert brug af kædesaven og/eller ukorrekte driftsprocedurer eller betingelser, og kan undgås ved at træffe passende forholdsregler som angivet nedenfor:

- Hold godt fast i kædesaven med tommelfingre og fingre om hele håndtaget, og med begge hænder på saven, og placer din krop og dine arme således, at du kan modstå tilbageslagskræfter. Til-bageslagskræfter kan kontrolleres af operatøren, hvis der er truffet passende forholdsregler. Du må ikke slippe kædesaven.

- Ræk ikke for højt op og sav ikke over skulderhøjde. Dette hjælper med at forhindre en utilsigtet kontakt med sværdspidsen, og giver en bedre kontrol af kædesaven i uventede situationer.

- Brug udelukkende reservedele til sværdspidser og savkæder, som er godkendte af producenten. Forkerte reservedele til sværdspidser og savkæder, kan forårsage kædebrud og tilbageslag.

- Overhold producentens vejledninger til slibning og vedligeholdelse af savkæden. En reducering af dybdemålernes højde kan føre til tilbageslag.

Restrisici

Selvom dette apparat betjenes i overensstemmelse med forskrifterne, vil der være en række restrisici. Følgen-de farer kan forekomme i forbindelse

med dette apparats konstruktion og udførelse:

• Høreskader, hvis der ikke bæres egnet høreværn.
• Sundhedsskader, som sker pga. hånd-arm-vibrationer, hvis appara-tet bruges over en længere periode eller ikke føres eller vedligeholdes korrekt.
• Snitsår

▲ ADVARSEL! Fare på grund af det elektromagnetiske felt, som genereres, när produktet er i drift. Feltet kan i visse situationer påvirke aktive eller passive medicinske implantater. For at reducere faren for alvorlige eller livsfarlige kvæstelser anbefaler vi, at personer med medicinske implantater konsulterer deres læge, før de anvender produktet.

Forberedelse

⚠ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Sæt først det genopladelige batteri i produktet, når produktet er fuldstændig klar til brug. Tænd først for motoren, når apparatet er klargjort fuldstændigt til arbejdet.

Sikkerhedsanordninger

Der findes følgende sikkerhedsanordninger for at beskytte brugeren og enheden:

Gashåndtagsspærre (4)

- Forhindrer en utilsigtet start af savkæden.

Bageste håndtag (5) med bagerste håndbeskyttelse (6)

- Beskytter hånden mod grene, kviste og hvis savkæden hopper af.

Savkæde (10) med lavt tilbageslag

- hjælper med at absorbere tilbage-slag med specialudviklede sikker-hedsanordninger.

Barkstøtte (12)

• ∅ger stabiliteten, när der skal udføres lodrette snit.
  • Gør savningen nemmere.

Kædebremsehåndtag/forreste håndbeskyttelse (13)

• Savkæden kører ikke, när kædebremsen er låst.
• Stopper omgående savkæden ved tilbageslag.
• Håndtaget kan også betjenes manuelt.
• Beskytter brugerens venstre hånd, hvis den glider af det forreste håndtag.

Sluk-knap (20)

- Når sluk-knappen trykkes, slukkes apparatet øjeblikkeligt.

Kædefangbolt (39)

- Reducerer faren for kvæstelser, hvis savkæden hopper af eller brister.

Kontrol af batteriets ladningstilstand

LED'er Betydning

rød, orange, grøn Det genopladelige batteri er opladet

rød, orange Det genopladelige batteri er delvist opladet

rød Det genopladelige batteri skal opla- des

1. Tryk på knappen (30) ved siden af ladetilstandsvisningen (31) på batteriet (29). Ladetilstandsvisningens LED'er viser batteriets ladetilstand.

2. Oplad batteriet (29), när kun lade-tilstandsvisningens (31) røde LED lyser.

Oplad batteriet

Se også betjeningsvejledningen til opladeren.

Bemærk

• Et opvarmet genopladeligt batteri skal køle af før opladning.
• Udsæt ikke batteriet for kraftigt sollys i længere tid, og læg det ikke på radiatorer (maks. 50 °C).

Oplad batteriet

1. Tag det genopladelige batteri (29) ud af apparatet.
2. Skub det genopladelige batteri (29) ind i ladeskakten af opladeren (33).
3. Tilslut opladeren (33) til en stikkontakt.
4. Når opladningen er udført, fjernes opladeren (33) fra strømforsyningen.
5. Træk det genopladelige batteri (29) ud af opladeren (33).

Drift

Før ibrugtagning

▲ ADVARSEL! Fare for kvæstelser! Bær altid beskyttelseshandsker og beskyttelsesbriller, et høreværn, en beskyttelseshjelm, sikkerhedssko og skærefast arbejdsbeklædning, når du arbejder med kædesaven. Fjern tændrørsstikket før alt arbejde på apparatet (48) og aktiver kædebremsen.

▲ FORSIGTIG! Der kan opstå støv ved savning af tørt træ. Bær en egnet støvmaske. Udfør følgende trin før ibrugtagning af kædesaven:

• i givet fald Montering af savkæde og sværd, s. 370
• Spænd savkæden, s. 371

• Påfylde kædeolien, s. 360
• Kontrol af kædebremse, s. 361
- Kontrol af olieautomatik
- kontrollér at beskyttelsesanordningerne er i korrekt stand og er fuldstændige, og at alle skruer er spændt fast,
- kontrollér tætheden af brændstof-systemet,
- kontrollér at kædesaven ikke er i kontakt med genstande.

BEMAERK! Kædesaven kan miste olie, se Rengøring, vedligeholdelse og opbevaring, s. 367.

Bland brændstoffet og fyld det i

⚠️ FARE! Brand- eller eksplosionsfare! Sørg for god ventilering, når du håndterer brændstof. Ryg ikke under optankning, og hold varmekilder af enhver slags på afstand. Optank aldrig, mens motoren kører. Åbn forsigtigt tankdækslet, så et eventuelt overtryk kan slippe langsomt ud. Apparatet skal startes i en afstand på mindst 3 m fra stedet, hvor der blev påfyldt brændstof.

▲ FORSIGTIG! Anvend kun den brændstofblanding, der anbefales i vejledningen. Brændstofblandingen ældes. Anvend derfor en brændstofblanding, der er ældre end 3 måneder(E10: 30 døgn). Overholdes dette ikke, kan motoren blive beskadiget, og du mister dit garantikrav.

▲ ADVARSEL! Sundhedsfare! Undgå direkte hudkontakt med benzin og indåndingen af benzindampe.

BEMÆRK! Uegnet brændstof kan be- skadige totaktsmotoren. Driv apparatet udelukkende med en blanding af benzin og totaktsmotorolie i forholdet 40:1.

Benzin 2-takts olie
40 dele 1 del
1 l 25 ml
3 l 75 ml
5 l 125 ml

Bemærk

• Tankvolumen (Brændstof): 550 cm ^3 (0,55 l); tilladt brændstof: ROZ 95, ROZ 98.
• Den optimale ydelse opnås ved anvendelse af olie til luftkølede to-taktsmotorer.

Blanding af brændstof (Fig. A)

På brændstof-blanderflasken (21) er der en skala, som angiver blandings-forholdet til en tankfyldning.

1. Hæld først benzin i brænd-stof-blandeflasken (21) op til PE-TROL.
2. Hæld dernæst totaktsmotorolie ned til benzinen og op til OIL.
3. Luk og ryst brændstof-blandeflasken (21).

Påfyldning af brændstof (Fig. A)

1. Læg apparatet på siden, tank-dækslet (8) skal pege opad.
2. Skru tankdækslet (8) af.
3. Hæld brændstofblandingen i tan- ken.
4. Tør brændstofrester rundt om tankdækslet af.
5. Luk tankdækslet (8) igen.

Vedligehold af kædesmøring

BEMÆRK! Hvis du bruger kædesaven med for lidt olie, reduceres savkædens skæreevne og levetid, da savkæden hurtigere bliver sløv. For lidt olie kan ses ved, at der opstår røg eller misfarvning af sværdet. Kontrollér at der altid er nok olie på kæden.

Bemærk

• Kontrollér oliestanden før arbejdets begyndelse.
• Kontrollér kædesmøringens funktion ved hver tænding.
• Du kan til enhver tid kontrollere kædesmøringen under brugen.

Fremgangsmåde

1. Mens savkæden kører: Hold kædesaven over lys undergrund. Vær opmærksom på oliesporet. Kædesaven må ikke røre ved jorden!

2. Tydeligt oliespor: Kædesaven arbejder problemfrit.

3. Svagt oliespor: Indstilling af oliesmøring (Fig. B), s. 369
4. Ingen oliespor:Påfylde kædeolien, s. 360; Rengør oliepassagen (Fig. C), s. 369.

Påfylde kædeolien

⚠ ADVARSEL! Brandfare! Sluk altid apparatet og lad motoren køle af, før du hælder kædeolie på.

BEMÆRK! Hvis du bruger kædesaven med for lidt olie, reduceres savkædens skæreevne og levetid, da savkæden hurtigere bliver sløv. For lidt olie kan ses ved, at der opstår røg eller misfarvning af sværdet. Kontrollér at der altid er nok olie på kæden. Så snart kæden kører, flyder olien til sværdet (11).

• Kontrollér oliestanden regelmæssigt, og påfyld olie, när oliestanden er lav. Tankindhold: 260 cm ^3 (0,26 l)
• Anvend biokædeolie, som indeholder indholdsstoffer til reduktion af friktion og slitage. Alternativt kan der anvendes en kædesmøreolie med lavt indhold af klæbeadditiver.
• Tøm olietanken inden længere driftspauser (6–8 uger).

Fremgangsmåde (Fig. A)

1. Læg apparatet på siden, tank-dækslet (9) skal pege opad.
2. Skru tankdækslet (9) af.
3. Hæld biokædeolie i tanken.
4. Eventuelt spildt olie skal tørres op.
5. Skru tankdækslet (9) op.

Isætning og udtagning af batteriet

▲ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Sæt først det genopladelige batteri i produktet, når produktet er fuldstændig klar til brug.

Isætning af batteriet

1. Skub det genopladelige batteri (29) langs føringsskinnen og ind i batteriholderen (14).
   Batteriet går hørbart i hak.

Udtagning af det genopladelige batteri

1. Tryk og hold oplåsningsknappen (32) af batteriet (29) trykket.
2. Træk det genopladelige batteri ud af batteriholderen (14).

Kontrol af kædebremse

▲ ADVARSEL! Der er risiko for kvæstelser på grund af savkædens efterløb. Hvis ikke kædebremsen fungerer korrekt, må kædesaven ikke benyttes. Kontakt vores Service-Center, s. 378.

Kontrollér kædebremsen før saven tændes (Fig. B)

1. Kontrollér at kædebremsehåndtaget (13) og mekanikken er rene.
2. Kontrollér om kædebremsehånd- taget (13) falder i hak i slutpositionen.

Nej: Du må ikke arbejde med kædesaven! Kontakt vores servicecenter.

Kontrollér kædebremsen ved tænding (Fig. B)

Disse trin er del af enhver tænding.

Tænd og sluk

Du kan også bruge apparatet uden batteri, hvis apparatet startes med en startsnor.

⚠️ FARE! Brug aldrig motorsaven i nærheden af antændelige væsker eller gasser.

▲ FORSIGTIG! Savkæden må ikke bevæge sig i tomgang. Hvis savkæden bevæger sig i tomgang, er der et problem med koblingen eller tomgangsomdrejningstallet. Kontakte service-centeret.

Koldstart

Start med startsnoren (Fig. A)

▲ ADVARSEL! Der er fare for kvæstelser ved start af savkæden. Vær opmærksom på, at kædebremsen er aktiveret. Apparatet har en startgasspærre, som aktiveres, når koldstartshåndtaget (18) manuelt trykkes ind igen. Hvis apparatet startes nu og kædebremsen ikke er aktiveret, begynder savkæden at køre.

Bemærk

- Kontrollér, om der er en tilstrækkelig mængde kædeolie i tanken, og påfyld kædeolie ved behov (Påfyl-de kædeolien, s. 360).

1. Placer apparatet på et fast og stabilt underlag, og tag kædebeskyttelsen (24) af. Savkæden (10) må hverken røre underlaget eller andre genstande.

2. Aktivér kædebremsen ved at trykke kædebremsehåndtaget (13)

væk fra det forreste håndtag (1), indtil kædebremsen falder i hak.

1. Tryk 6x på brændstofpumpen (19).

2. Træk koldstartshåndtaget (18) (choke) i positionen |

3. Hold apparatet fast med den ene hånd i det forreste håndtag (1) og med foden i det bagerste håndtag (5).

4. Tag med den anden hånd fat i starchåndtaget (2) ved startsnoren. Træk flere gange hurtigt i startsnoren, indtil motoren starter.

5. Aktivér gashåndtagsspærren (4) og gashåndtaget (7), så koldstartshåndtaget (18) falder i hak i positionen |‡| Apparatet kører nu i tomgang.

Lad apparatet løbe varmt i tomgang mellem 45 sekunder og 1½ minut.

1. Løsn kædebremsen ved at trække kædebremsehåndtaget (13) hen mod det forreste håndtag (1), indtil kædebremsen løsner sig.

▲ FORSIGTIG! Hvis savkæden bevæger sig i tomgang, er der et problem med koblingen eller tomgangsomdrejningstallet. Tag apparatet ud af drift og henvend dig til service-centeret.

1. Hvis du nu aktiverer gashåndtagsspærren (4) og gashåndtaget (7), kører savkæden (10).

Start med E-start (Fig. A)

1. Placer apparatet på et fast og stabilt underlag, og tag kædebeskyttelsen (24) af. Savkæden (10) må hverken røre underlaget eller andre genstande.

2. Isæt det genopladelige batteri (29).

3. Aktivér kædebremsen ved at trykke kædebremsehåndtaget (13) væk fra det forreste håndtag (1), indtil kædebremsen er faldet i hak.

4. Tryk 6x på brændstofpumpen (19).

5. Træk koldstartshåndtaget (18) (choke) til positionen ⚡

6. Klap afdækningen op, og tryk på E-starteren (3), indtil motoren starter.

7. Aktivér gashåndtagsspærren (4) og gashåndtaget (7), så koldstarts-håndtaget (18) falder i hak i positionen |↓| Apparatet kører i tom-gang.

Lad apparatet løbe varmt i tomgang mellem 45 sekunder og 1½ minut.

1. Løsn kædebremsen ved at trække kædebremsehåndtaget (13) hen mod det forreste håndtag (1), indtil kædebremsen løsner sig.

2. Hvis du nu aktiverer gashåndtags-spærren (4) og gashåndtaget (7), kører savkæden (10).

Hvis motoren er tændt i kort tid og går ud igen

Start med startsnoren (Fig. A)

1. Betjen gashåndtagsspærren (4) og kortvarigt gashåndtaget (7). Koldstartshåndtaget (choke) (18) springer tilbage i varmstartspositionen.

2. Træk igen flere gange hurtigt i startsnoren på starchåndtaget (2), indtil motoren starter.

Hvis dette ikke lykkes, skal du følge anvisningerne i kapitlet Fejlsøgning, s. 376.

Hvis udendørstemperaturen er meget høj, kan det ske, at motoren også skal startes i koldstart uden trukket koldstartshåndtag (choke) (18).

1. Løsn kædebremsen ved at trække kædebremsehåndtaget (13) hen mod det forreste håndtag (1), indtil kædebremsen løsner sig.

▲ FORSIGTIG! Hvis savkæden bevæger sig i tomgang, er der et

problem med koblingen eller tomgangsomdrejningstallet. Tag apparatet ud af drift og henvend dig til service-centeret.

1. Hvis du nu aktiverer gashåndtags-spærren (4) og gashåndtaget (7), kører savkæden (10).

Start med E-start (Fig. A)

1. Betjen gashåndtagsspærren (4) og kortvarigt gashåndtaget (7). Kold-startshåndtaget (choke) (18) springer tilbage i varmstartspositionen.
2. Klap afdækningen op, og tryk igen på E-starteren (3).
3. Løsn kædebremsen ved at trække kædebremsehåndtaget (13) hen mod det forreste håndtag (1), indtil kædebremsen løsner sig.

▲ FORSIGTIG! Hvis savkæden bevæger sig i tomgang, er der et problem med koblingen eller tomgangsomdrejningstallet. Tag apparatet ud af drift og henvend dig til service-centeret.

1. Hvis du nu aktiverer gashåndtagsspærren (4) og gashåndtaget (7), kører savkæden (10).

Varmstart

Bemærk

• En varmstart kan udføres maks. 15-20 min. efter sidste anvendelse.
• Kontrollér, om der er en tilstrækkelig mængde kædeolie i tanken, og påfyld kædeolie ved behov (Påfyl-de kædeolien, s. 360).

Start med startsnoren (Fig. A)

1. Placer apparatet på et jævnt og stabilt underlag, og tag kædebeskyttelsen (24) af. Savkæden (10) må hverken røre underlaget eller andre genstande.

2. Lad koldstartshåndtaget (choke) (18) blive i positionen |||

3. Aktivér kædebr emsen ved at trykke kædebremsehåndtaget (13) væk fra det forreste håndtag (1), indtil kædebremsen falder i hak.

4. Tryk 6x på brændstofpumpen (19).
5. Hold apparatet fast med den ene hånd i det forreste håndtag (1) og med foden i det bagerste håndtag (5).
6. Tag med den anden hånd fat i starchåndtaget (2) ved startsnoren. Træk startsnoren langsomt ud indtil første modstand.
7. Træk nu flere gange hurtigt i start-snoren. Motoren bør starte efter få træk. Hvis motoren ikke starter efter flere forsøg, skal du prøve fremgangsmåden: Koldstart.
8. Løsn kædebremsen ved at trække kædebremsehåndtaget (13) hen mod det forreste håndtag (1), indtil kædebremsen løsner sig.

▲ FORSIGTIG! Hvis savkæden bevæger sig i tomgang, er der et problem med koblingen eller tomgangsomdrejningstallet. Tag apparatet ud af drift og henvend dig til service-centeret.

1. Hvis du nu aktiverer gashåndtagsspærren (4) og gashåndtaget (7), kører savkæden (10).

Start med E-start (Fig. A)

1. Placer apparatet på et jævnt og stabilt underlag, og tag kædebeskyttelsen (24) af. Savkæden (10) må hverken røre underlaget eller andre genstande.
2. Sæt det genopladelige batteri i (29).
3. Lad koldstartshåndtaget (choke) (18) blive i positionen ||
4. Aktivér kædebr emsen ved at trykke kædebremsehändtaget (13)

væk fra det forreste håndtag (1), indtil kædebremsen falder i hak.

1. Tryk 6x på brændstofpumpen (19).

2. Klap afdækningen op, og tryk på E-starteren (3), indtil motoren starter.

Apparatet kører i tomgang.

1. Løsn kædebremsen ved at trække kædebremsehåndtaget (13) hen mod det forreste håndtag (1), indtil kædebremsen løsner sig.

▲ FORSIGTIG! Hvis savkæden bevæger sig i tomgang, er der et problem med koblingen eller tomgangsomdrejningstallet. Tag apparatet ud af drift og henvend dig til service-centeret.

1. Hvis du nu aktiverer gashåndtagsspærren (4) og gashåndtaget (7), kører savkæden (10).

Slukning af motoren i nødstilfælde (Fig. A)

Slukning af motoren (Fig. A)

1. Slip gashåndtaget (7) i givet fald.

2. Tryk på sluk-knappen (20) "O".

Savteknikker

⚠ ADVARSEL! Fare for kvæstelser! Hvis savkæden er fastklemt, må du ikke forsøge at trække kædesaven ud med vold. Sluk motoren og brug en trækarm eller en kile for at frigøre kædesaven.

- Stå altid højere oppe end træstammen ved savning på en skråning.

- Snavs, sten, løs bark, søm, klemmer og tråde skal fjernes fra træet.

- Savkæden må under gennemsavningen eller efterfølgende hverken komme i kontakt med jorden eller andre genstande.

- Du har mere kontrol, hvis du saver med undersiden af sværdet (med trækkende savkæde) og ikke med

oversiden af sværdet (med skubbende savkæde).

• Pas på, at savkæden ikke klemmes fast i savsnittet. Træstammen må ikke brække eller splintre.
• Vær også opmærksom på sikkerhedsforanstaltningerne mod tilbageslag (Årsager til tilbageslag og hvordan de forebygges, s. 357)
• Reducér ved afslutningen af snittet trykket uden at løsne det faste greb i håndtagene af kædesaven, for at have fuld kontrol ved gennemsavningen.
• Vent efter afsluttet snit, til kædesaven står stille, før du fjerner kædesaven.
• Sluk altid for kædesavens motor, inden du skifter til et nyt træ.

Træfældning

BEMÆRK! Der er en sigtelinje/fælderetningsviser (50) på apparatet. Placér kædesaven på træet (Fig. Q). Sig-telinjen/fælderetningsviseren (50) viser fælderetningen. Lav et forhug og et fældesnit som beskrevet nedenfor.

⚠ ADVARSEL! Træfældning kræver stor erfaring. Fæld kun træer, når du kan håndtere kædesaven sikkert. Anvend under ingen omstændigheder kædesaven, hvis du føler dig usikker.

▲ FORSIGTIG! Fæld ikke træer, hvis der blæser en kraftig eller skiftende vind, hvis der er risiko for materielle skader, eller hvis træet kan ramme ledninger. Ved fældning af træer skal man være opmærksom på, at ingen andre personer må komme i fare, at man ikke rammer forsyningsledninger, og at der ikke kan forekomme materielle skader. Hvis et træ kommer i berøring med en forsyningsledning, skal forsyningsvirksomheden straks informeres.

▲ FORSIGTIG! Vi fraråder af sikkerhedsmæssige grunde uerfarne brugere at fælde en træstamme med en sværdlængde, der er mindre end stammens diameter.

• Sørg for, at der ikke opholder sig mennesker eller dyr i nærheden af arbejdsområdet. Sikkerhedsafstanden mellem træet, der skal fældes, og den nærmeste arbejdsplads skal udgøre 2 ½ trælængder.
• Vær opmærksom på den korrekte fælderetning. Brugeren skal kunne færdes sikkert i nærheden af det fældede træ, for nemt at kunne afkorte og afgrene det. Det skal undgås, at det fældede træ bliver viklet ind i et andet træ.
• Tag højde for den naturlige faldretning, som er afhængig af hældningen og krumningen af træet, vindretningen, grenenes placering og antal af grene.
• Stå ved savning på en skråning altid på et højere sted end det træ, der skal fældes. Træet vil efter fældningen som regel rulle eller glide nedad.
• Små træer med en diameter på 15-18 cm kan normalt saves over med et enkelt snit.
• Ved træer med en større diameter skal der anvendes kærvsnit og et fældesnit (Fig. K).
• Hvis der tilskæres og fældes samtidig af to eller flere personer, skal afstanden imellem de personer, som tilskærer og fælder, som minimum være dobbelt så stor som højden på det træ der skal fældes.

Klap høreværnet op umiddelbart efter afsluttet savning, så du kan høre lyde og advarselssignaler.

Fremgangsmåde

1. Afgrening (Fig. I)

Fjern nedhængende grene ved at sætte snittet oven over grenen. Foretag aldrig afgrening over skulderhøjde.

2. Flugtområde (Fig. J)

Fjern krat rundt om træet for at sikre en uhindret tilbagetrækning. Flugtområdet (1) bør ligge ca. 45° forskudt bag den planlagte fælderetning (2).

3. Forhugning (A) (Fig. K)

Udfør forhugningen i den retning, som træet skal falde i. Begynd med det nederste, vandrette snit. Skæredybden bør udgøre ca. 1/3 af stammens diameter. Udfør nu et skråt savsnit med en skærevinkel på ca. 45°, oppefra, der rammer det nederste savsnit præcist. Derved bliver klemning af savkæden eller styreskinnen ved næste savning undgået.

▲ ADVARSEL! Stil dig aldrig for-an et forhugget træ.

4. Fældesnit (B) (Fig. K)

Udfør fældesnittet fra den anden side af stammen. Stå på venstre side af træstammen og sav med trækkende savkæde (med undersiden af sværdet). Fældesnittet skal forløbe vandret mindst 5 cm over det vandrette kærvsnit. Det skal være så dybt, at afstanden til kærvsnitlinjen mindst udgør 1/10 af stammens diameter. Den ikke oversavede del af stammen betegnes som holdestykke (fældeliste). Holdestykket forhindrer, at træet drejer sig og falder i den forkerte retning. Sav ikke holdestykket over.

Ved tilnærmelse af fældesnittet, burde træet begynde at falde. Hvis det viser sig, at træet ikke falder i den ønskede retning, eller læner sig bagud og fastklemmer savkæ-

den, skal fældesnittet afbrydes. Brug kiler af træ, plastik eller aluminium, for at åbne snittet, og for at fælde træet i den ønskede faldlinje.

1. Skub en fældekile ind i fældesnittet, så snart skæredybden tillader det, for at forhindre, at sværdet sætter sig fast (Fig. L).
2. Hvis stammens diameter er større end sværdets længde, skal der udføres to snit (Fig. M).
3. Efter udførelsen af fældesnittet falder træet af sig selv, eller ved hjælp af fældekilen.

▲ ADVARSEL! Så snart træet be-gynder at falde, skal kædesaven trækkes ud af snittet, motoren stand-ses, kædesaven lægges til side og arbejdspladsen forlades via tilbage-trækningsvejen. Pas på faldende gre-ne og vær påpasselig med ikke at snuble.

Afgrening

Afgrening betyder at fjerne grene og kviste fra et fældet træ.

▲ FORSIGTIG! Fare for kvæstelser! Sav aldrig grene af, mens du står på træstammen. Hold øje med tilbage- slagsområdet, när grene er under spænding.

(Fig. I)

• Fjern først støttegrene efter afkortningen.
• Grene under spænding skal saves nedefra og opad for at forhindre, at kædesaven sætter sig fast.
• Når der saves tykkere grene af, anvendes samme teknik som ved Afkortning, s. 366.

• Arbejd på venstre side af stammen og så tæt på kædesaven som muligt. Om muligt skal kædesavens vægt hvile på stammen.

• Skift placering for at save grene på den anden side af stammen af.

• Afkort forgrenede grene enkeltvis. Større grene, der vender nedad og støtter træet, bevares i begyndelsen.
• Små grene skal fjernes med et snit.

Afkortning

Afkortning er savning af fældede træstammer til små stykker.

• Vær opmærksom på, at du står stabilt, og at kropsvægten er ligeligt fordelt på begge fødder.
• Støt stammen, hvis det er muligt. Stammen bør støttes med grene, bjælker eller kiler.
• Sørg for, at savkæden ikke har be-røring med jorden, når der saves.
• Stå på et højere sted end stammen ved skrånende terræn.

Montering af brændemåleværktøj (Fig. D)

1. Løsn den forreste møtrik (17) til kædehjulsafdækningen med kombinationsværktøjet (25) ∅.
2. Fastgør adaptermøtrikken (44) af brændemåleværktøjet på sværd-bolten (35).
3. Spænd adaptermøtrikken (44) med kombinationsværktøjet (25) ⬇.
4. Træk lynkoblingen (43) bagud og skub brændemåleværktøjet (41) på adaptermøtrikken (44).
5. Slip lynkoblingen (43).
6. Kontrollér, at lynkoblingen (43) er fast forbundet med adaptermøtrikken (44).

Savning med brændemåleværktøjet

• Må kun bruges på en stamme uden grene, som ligger vandret på jorden.
• Vær opmærksom på stammens længde og på de kræfter, der kan lukke skæringen og klemme en-

depladen (42). Hvis endepladen (42) klemmes fast, skal kædesaven straks stoppes, brændemåleværktøjet (41) fjernes, og kædesaven løsnes.

• Brændemåleværktøjet må kun sidde på kædesaven, når der skal laves brænde. For at afgrene eller optanke kædesaven, skal brændemåleværktøjet tages af (Afmontering af brændemåleværktøj, s. 367).
• Efter ca. 100 brug, skal brændemåleværktøjet kontrolleres for stabilitet og evt. efterspændes.
• Sørg for at adaptermøtrikken (44) og lynkoblingen (43) er rene. Smør koblingen, hvis den sidder for stramt.
• Undgå at bøje, slå, klemme, ridse brændemåleværktøjet. Kontrollér brændemåleværktøjet regelmæssigt for skader.

Afmontering af brændemåleværktøj (Fig. D)

1. Træk lynkoblingen (43) bagud, og fjern brændemåleværktøjet (41) på adaptermøtrikken (44). Adaptermøtrikken kan blive på sværdbolten (35).

Sav stammen helt igennem oppefra, og sørg ved afslutningen af snittet for, at jorden ikke berøres. Hvis det er muligt at vende stammen, skal den saves 2/3 igennem. Derefter vendes stammen, og resten af stammen saves igennem oppefra.

Stammen er understøttet ved den ene ende (Fig. F)

Sav først 1/3 af stammens diameter igennem nedefra og opad (med oversiden af sværdet) for at undgå splinter. Sav derefter oppefra og nedad (med undersiden af sværdet) mod det første snit for at undgå fastklemning.

Sav først 1/3 af stammens diameter igennem oppefra og nedad (med undersiden af sværdet). Sav derefter nedefra og opad (med oversiden af sværdet), indtil snittene mødes.

Hold kædesaven fast med begge hænder, og før apparatet foran kroppen, mens der saves. Når stammen saves over, føres apparatet forbi kroppen på højre side (1). Hold venstre arm så lige som muligt (2). Hold øje med stammen, når den falder ned. Stil dig på en sådan måde, at stammen ikke udgør nogen fare, når den saves over. Pas på fødderne. Stammen kan forårsage skader, når den falder ned. Hold balancen (3).

⚠ ADVARSEL! Elektrisk stød!Risiko for kvæstelser på grund af utilsigtet start af apparatet. Vedligeholdelses- og rengøringsarbejde skal principielt udføres med slukket motor og udtrukket tændrørsstik (48).

Vedligeholdelses- og servicearbejde, som ikke er beskrevet i denne betjeningsvejledning, skal udføres af vores service-center. Anvend kun originale reservedele.

▲ FORSIGTIG! Kædesaven kan efter brug spilde olie, og olien kan løbe ud, hvis du opbevarer saven på siden eller på hovedet. Det er normalt og afhænger af den nødvendige ventilationsåbning i den øverste del af tan-

ken, og giver ikke anledning til reklamation. Da alle kædesave kontrolleres og testes med olie under fremstillingen, kan der på trods af, at de tømmes, være en rest olie i tanken, som under transporten kan tilsmudse huset en smule. Rengør huset med en klud.

Rengøring

⚠ ADVARSEL! Elektrisk stød! Sprøjt aldrig vand på apparatet.

⚠ ADVARSEL! Rengøringen skal principielt udføres med slukket, afkølet motor og udtrukket tændrørsstik/aktiveret kædebremse.

▲ FORSIGTIG! Fare for snitsår! Anvend skærefaste handsker, når du håndterer savkæden eller sværdet. BEMAERK! Fare for skader. Kemiske substanser kan angribe apparatets plastdele. Brug ikke rengørings- eller opløsningsmiddel.

Rengør apparatet grundigt. Derved forlænges apparatets levetid og ulykker forebygges.

Rengøring efter hver brug

- Hold håndtagene fri for benzin, olie eller fedtstof. Rengør eventu-

elt håndtagene med en fugtig klud med sæbevand.

- Rengøring af savkæden. Anvend ikke væsker til rengøring af kæden. Smør et tyndt lag kædeolie på kæden efter rengøringen.

- I forbindelse med rengøring skal kædehjulsafdækningen (15) tages af, så også dette område kan rengøres.

• Rengør sværdet (11)

- Rengør luftgællerne og apparatets overflader med en pensel eller en tør klud.

- Rengør oliepassagen (38) for at sikre en problemfri, automatisk oliering af savkæden under driften. Til dette kan du bruge en pensel eller en klud, for at tørre resterne væk fra oliepassagen.

Vedligeholdelse

Vedligeholdelsesintervaller

Udfør vedligeholdelsesarbejdet, som er opført i tabellen, regelmæssigt. Med regelmæssig vedligeholdelse forlænges levetiden af dit apparat. Derudover opnår du optimal skæreydelse og undgår ulykker.

Apparatdel Handling Før hver		anven-delse	Efter 10 drift-stimer	Efter hver anven-delse
Kædebremsens komponenter	Visuel kontrol, ud-skift ved behov	√
Kædehjul (36) Visuel kontrol, ud-skift ved behov		√
Savkæde (10) Kontrollér savkæden, smør med olie, efterslib eller udskift ved behov		√
Savkæde (10) Rengør og oliér savkæden √
Sværd (11) Vedligeholdelse af sværdet, s. 373		√		√
Sværd (11) Vend sværdet, s. 373 √
Olieautomatik Kontrollér, rengør olie-passagen ved behov		√
Kobling Kontrollér stilstand under tomgang		√
Skruer, møtrik-ker, bolte	Kontrollér og tilspænd		√
Luftfilter (47) Rengøring af luftfilter, s. 369				√
Tændrør (49) Kontrollér/indstil/udskift tændrør, s. 369			√

Vedligehold af kædesmøring

Kontrollér oliestanden og kædesmøringens funktion før arbejdets begyndelse.

BEMÆRK! Hvis du bruger kædesaven med for lidt olie, reduceres savkædens skæreevne og levetid, da savkæden hurtigere bliver sløv. For lidt olie kan ses ved, at der opstår røg eller misfarvning af sværdet. Kontrollér at der altid er nok olie på kæden.

Indstilling af oliesmøring (Fig. B)

Drej oliereguleringsskruen (34) på un- dersiden med en kærvskruetrækker.

• Ⓗ : ∅g oliesmøringen

• Ⓤ : Reducér oliesmøringen

Rengør oliepassagen (Fig. C)

Rengør oliepassagen regelmæssigt for at sikre en problemfri, automatisk oliering af savkæden under driften.

1. Afmontering af savkæde og sværd, s. 370

2. Fjern rester og snavs i oliepassagen (38) med en pensel eller en klud.

3. Hvis rengøringen af oliepassagen ikke lykkes, skal kædesaven repareres af vores kundeservice. Kontakt vores servicecenter.

Rengøring af luftfilter

▲ FORSIGTIG! Anvend aldrig appa- ratet uden luftfilter. I modsat fald slip- per støv og snavs ind i motoren og medfører skader på maskinen. Hold luftfilteret rent.

Fremgangsmåde (Fig. N)

1. Sluk motoren og lad apparatet køle af.

2. Løsn vingeskruen (45).

3. Tag luftfilterdækslet (46) af.

4. Tag luftfilteret (47) ud.

5. Rengør luftfilteret (47) med vand og lad det tørre i luften. Anvend aldrig benzin til rengøring!

BEMAERK! Udskift luftfilteret47, hvis det er slidt, beskadiget eller meget snavset ().

1. Isæt luftfilteret (47) igen.

2. Sæt luftfilterdækslet (46) på igen.

3. Fastgør luftfilterdækslet igen med en vingeskrue (45).

Kontrollér/indstil/udskift tændrør

▲ FORSIGTIG! Slidte tændrør eller for stor tændingsafstand medfører en reduktion i motorens ydelse.

Fremgangsmåde (Fig. O)

1. Sluk motoren og lad apparatet køle ned.

2. Løsn vingemøtrikken (45).

3. Tag luftfilterdækslet (46) af.
4. Tag luftfilteret (47) ud.
5. Træk tændrørsstikket (48) af tændrøret (49).
6. Skru tændrøret (49) Ⓧ ud med et kombinationsværktøj (25).
7. Kontrollér tændingsafstanden ved hjælp af en søgelære (fås i special-forretninger).

Elektrodeafstanden skal udgøre 0,6-0,7 mm.

1. Indstil om nødvendigt afstanden, idet du forsigtigt bøjer stelelektroden på tændrøret (49).
2. Rengør tændrøret (49) med en stålbørste.
3. Indsæt det rengjorte og indstillede tændrør (49), eller udskift beskadi-gede tændrør med nye tændrør ().
4. Sæt tændrørsstikket (48) på igen.
5. Montér luftfilteret (47) og luftfilter-dækslet (46) igen.

Indstil karburator

Karburatoren er fra fabrikken foru- dindstillet til optimal ydelse. Hvis der er behov for efterindstillinger, skal disse udføres af et autoriseret værk- sted.

Afmontering af savkæde og sværd

⚠ FORSIGTIG! Fare for snitsår! Anvend skærefaste handsker, när du håndterer savkæden eller sværdet.

Nødvendige værktøjer og hjælpe- midler

- Kombinationsværktøj

Fremgangsmåde

1. Sluk for apparatet og træk tændrørsstikket (48) (Fig. O) og lad apparatet køle ned.
2. Placér produktet på en flad overflade.

3. Træk kædebremsehåndtaget (13) hen mod det forreste håndtag (1).

4. Drej kædespændeskruen (16) med kombinationsværktøjet (25) ∅, for at afspænde savkæden (10).

5. Løsn de to møtrikker (17) til kæde-hjulsafdækningen (15) med kombi-nationsværktøjet (25).
6. Tag kædehjusafdækningen (15) af.
7. Skub sværdet (11) mod kædehjulet (36) og tag savkæden (10) og efterfølgende sværdet (11) af.

Skift af savkæde og sværd

Før savkæden udskiftes, skal styreskinnens not rengøres for snavs, da aflejringer af snavs kan få savkæden til at springe ud af skinnen. Aflejringerne kan også opsuge kædeolien. Konsekvensen kan være, at kædeolien ikke eller kun i ringe grad trænger ned til undersiden af skinnen og smøringen derved forringes.

Betingelser

- Afmontering af savkæde og sværd, s. 370

Fremgangsmåde

1. Skift sværdet (11) og savkæden (10).
2. Monter sværdet (11) og savkæden (10) som beskrevet i Montering af savkæde og sværd, s. 370.

Montering af savkæde og sværd

▲ FORSIGTIG! Vedligeholdelsesarbejde og justeringer skal altid udføres med slukket motor og trukket tændrørsstik (48).
⚠ FORSIGTIG! Fare for snitsår! Anvend skærefaste handsker, när du håndterer savkæden eller sværdet.

Bemærk

- Inden du monterer en ny savkæde: Kontrollér sværdet og kædehjulet for skader.

Nødvendige værktøjer og hjælpe- midler

- Kombinationsværktøj

Fremgangsmåde (Fig. C)

1. Placer produktet på en flad overflade.
2. Løsn kædebremsen: Træk kædebremsehåndtaget (13) hen mod det forreste håndtag (1).
   Du kan kun montere kædehjulsafdækningen (15) igen, hvis kædebremsebåndet er afspændt.
3. Placér sværdet (11) på sværdbol- tene (35)og skub det frem til kæde- hjulet (36).
4. Før savkæden (10) over kædehju- let (36).
5. Læg savkæden (10) på oversiden af sværdet (11) og ind i sværdrillen. Begynd ved kædehjulet (36). Det er normalt, at savkæden (10) hænger lidt ned.
6. Træk sværdet (11) frem, for at sætte savkæden10) under spænding.
7. Sæt kædehjulsafdækningen (15) på. Sørg for at kædespændestiften (40) falder i hak i holderen (37).
8. Spænd de to møtrikker (17) af kædehjulsafdækningen (15) håndfast. Sværdet skal stadig kunne bevæge sig.
9. Spænd savkæden: Drej kæ- despændeskruen (16) med kombi- nationsværktøjet (25) ∪ .
10. Stram møtrikkerne (17) på kæde-hjulsafdækningen (15) med kombi-nationsværktøjet (25).

Spænd savkæden

BEMÆRK! Efterspænd eller udskift ikke savkæden i varm tilstand, da den efter afkøling trækker sig lidt sammen igen. Overholdes dette ikke, kan det medføre skader på styreskinnen eller motoren, da savkæden nu ligger for stramt på sværdet.

Savkæden skal spændes regelmæssigt af hensyn til brugerens sikkerhed; samtidig reduceres og forhindres slid og skader på kæden. Vi anbefaler brugeren at kontrollere kædespændingen og korrigere kædespændingen, hvis nødvendigt, før arbejdet påbegyndes og i tidsintervaller af 10 minutter under arbejdet. Ved arbejde med saven opvarmes savkæden, hvorved den udvider sig en smule. Denne "forlængelse" må man særligt forvente ved nye savkæder.

Kædespænding og kædesmøring på virker i høj grad savkædens levetid. Ved en ny savkæde skal kædespændingen efterjusteres efter maksimalt 5 snit.

Savkæden er spændt korrekt, när den ikke hænger ned på sværdets underside og kan trækkes hele vej- en rundt med hånden iført handsker. Når der trækkes i savkæden med 9 N (ca. 1 kg) trækkraft, må savkæden og sværdet ikke have en indbyrdes af- stand på mere end 2 mm.

10 min 9 N max. 2 mm

▲ FORSIGTIG! Vedligeholdelsesarbejde og justeringer skal altid udføres med slukket motor og trukket tændrørsstik (48).

Nødvendige værktøjer og hjælpe- midler

- Kombinationsværktøj

Kontrollér kædespændingen

Træk savkæden (10) opad i oversiden af sværdet (11).

- Savkæden kan næsten ikke trækkes opad: Kædespændingen er for høj. Løsn savkæden.

- Savkæden kan trækkes så meget opad, at drivleddene lige akkurat

ikke er helt synlige: Kædespændingen er korrekt.

- Savkæden kan trækkes så meget opad, at drivleddene er helt synlige: Kædespændingen er for lav. Spænd savkæden.

Fremgangsmåde (Fig. A)

1. Løsn kædebremsen: Træk kædebremsehåndtaget (13) hen mod det forreste håndtag (1).
   Du kan kun montere kædehjulsafdækningen (15) igen, hvis kædebremsebåndet er afspændt.
2. Løsn møtrikkerne (17) på kæde-hjulsafdækningen (15) med kombi-nationsværktøjet (25).
3. Spænd savkæden: Drej kæ- despændeskruen (16) med kombi- nationsværktøjet (25) ∪ .
   Løsn savkæden: Drej kædespændeskruen (16) med kombinationsværktøjet (25) ∅.
4. Stram møtrikkerne (17) på kæde-hjulsafdækningen (15) med kombi-nationsværktøjet (25).

Ved en ny savkæde skal kædespændingen efterjusteres efter maksimalt 5 snit.

Slibning af skæretænder

▲ FORSIGTIG! Fare for kvæstelser! En forkert slebet savkæde øger risikoen for tilbageslag! Anvend skære-faste handsker, när du håndterer savkæden eller sværdet.

En skarp savkæde sikrer en optimal skæreydelse. Den skærer uden besvær gennem træet og efterlader store, lange træspåner. En savkæde er sløv, når du skal presse skæreudstyrret gennem træet, og træspånerne er meget små. Når savkæden er meget sløv, opstår der slet ingen spåner men kun træstøv.

Til slibning af savkæden skal du bruge specialværktøj, der sikrer, at kæ- den slibes i den rigtige vinkel og i den rigtige dybde. Vi anbefaler, at uerfarne brugere af kædesave får savkæden slebet af en fagmand eller af et specialværksted. Hvis du selv har mod på at slibe kæden, følg fremgangsmåden som er beskrevet i vejledningen til din savkædesliber (f.eks. Parkside PSG 85 B2).

• Kædens savdele er skæreleddene, som består af en skæretand og en dybdebegrænser. Højdeafstanden mellem disse to bestemmer slibedybden.
• Savkæden er slidt op og skal udskiftes med en ny savkæde, når der kun er ca. 4 mm af skæretanden tilbage.
• Når skæretænderne slibes, skal der tages hensyn til følgende værdier (Fig. P):
• Slibevinkel (30°)
• Brystvinkel (60°)
• Slibedybde (0,65 mm)
  • Rundfilsdiameter (4,0 mm)

▲ ADVARSEL! Fare for ulykker! Af-vigelser fra skæregeometriens målangivelser kan medføre øget tendens til tilbageslag af apparatet.

Nødvendige værktøjer og hjælpe- midler

• Rund fil
• Flad fil

Fremgangsmåde (Fig. P)

1. Sluk motoren og lad apparatet køle ned.
2. Sluk for apparatet og fjern batteriet.
3. Kontrollér at savkæden er spændt, for at slibningen kan udføres korrekt.

4. Slib altid indefra og ud. Før den runde fil udad fra skæretandens inderside. Løft filen op, når du trækker den tilbage.

5. Slib først tænderne på den ene side. Vend savkæden og slib tænderne på den anden side.

6. Kontrollér alle skæreleddenes længde. Efter slibningen skal alle skæreled være lige lange og lige brede.
7. Kontrollér slibedybden (dybdebe-grænsningen) efter hver tredje slibning og file højden ved hjælp af en flad fil. Dybdebegrænsningen bør sættes tilbage med ca. 0,65 mm i forhold til skæretanden.
8. Afrund dybdebegrænsningen lidt fremad efter tilbagestillingen.

Tilkøring af en ny savkæde

Ved en ny savkæde forringes spændekraften efter et stykke tid. Derfor skal du efter de første 5 snit, og senest efter at have savet i 10 minutter, efterspænde savkæden (Spænd savkæden, s. 371).

▲ ADVARSEL! Fare for kvæstelser!

Fastgør aldrig en ny savkæde på et slidt kædehjul eller på et beskadiget eller slidt sværd. Savkæden kan hoppe af eller briste.

Vedligeholdelse af sværdet

⚠ ADVARSEL! Fare for snitsår! Anvend skærefaste handsker, när du håndterer savkæden eller sværdet.

Nødvendige værktøjer og hjælpe- midler

• Kombinationsværktøj
• Flad fil

Fremgangsmåde (Fig. C)

1. Sluk motoren og lad apparatet køle ned.
2. Løsn kædebremsen: Træk kædebremsehåndtaget (13) hen mod det forreste håndtag (1).

Du kan kun montere kædehjulsafdækningen (15) igen, hvis kædebremsebåndet er afspændt.

1. Løsn de to møtrikker (17) til kædehjulsafdækningen (15) med kombinationsværktøjet (25).
2. Drej kædespændeskruen (16) med kombinationsværktøjet (25) ∅, for at afspænde savkæden (10).
3. Tag kædehjulsafdækningen (15), sværdet (11) og savkæden (10) af.
4. Kontrollér sværdet (11) for slitage. Fjern grater og ret styrefladerne med en flad fil.
5. Rengør oliepassagen (38) for at sikre en problemfri, automatisk oliering af savkæden under driften.
6. Monter sværdet (11), savkæden (10) og kædehjulsafdækningen (15), og spænd savkæden (10) igen.

BEMÆRK! Når oliepassagen i optimal tilstand, sprøjter savkæden få sekunder efter start af kædesaven automatisk lidt olie ud.

Skift barkstøtten

1. Afmontering af savkæde og sværd, s. 370
2. Løsn skruerne ved barkstøtten (12).
3. Skift barkstøtten (12).
4. Spænd skruerne ved barkstøtten (12).
5. Montering af savkæde og sværd, s. 370

Vend sværdet

▲ FORSIGTIG! Fare for snitsår! Anvend skærefaste handsker, när du håndterer savkæden eller sværdet.

Bemærk

- Sværdet (11) skal vendes ca. hver 10. arbejdstime, for at sikre en jævn slitage.

Fremgangsmåde (Fig. C)

1. Afmontering af savkæde og sværd, s. 370

2. Drej sværdet omkring dets vandrette akse. Vær derved opmærksom på løberetningen af savkæden

3. Montering af savkæde og sværd, s. 370

Opbevaring

• Rengør apparatet før opbevaring.
• Sæt sværdbeskyttelsen (24) på.
• Kombinationsværktøjet (25) kan opbevares ved kædebeskyttelsen (24) (Fig. A).
• Tøm olietanken før længere driftspauser. Den gamle olie skal bortskaffes miljørigtigt (Bortskaffelse/miljøbeskyttelse, s. 374). Der kan være olierester i slangerne og i apparatet, som kan sive ud under opbevaringen. Stil apparatet på et egnet underlag/i et oliekar til opbevaring.
• Opbevar apparatet på et tørt og støvbeskyttet sted, uden for børns rækkevidde.

⚠ FORSIGTIG! Brændstofrester i karburatoren kan føre til startproblemer eller permanente skader på apparatet.

Ved driftspauser på op til 3 måne- der

1. Tøm brændstoftanken på et godt ventileret sted.
2. Start motoren og lad den køre i tomgang, indtil motoren stopper og karburatoren er uden brændstof.
3. Lad motoren køle ned (ca. 5 minutter).

Yderligere tiltag ved driftspauser på mere end 3 måneder

1. Løsn tændrøret (49) med et kombinationsværktøj (25) (Kontrollér/indstil/udskift tændrør, s. 369).

2. Fyld en teskefuld med ren totakt- solie i forbrændingskammeret.

3. Træk flere gange langsomt i start-snoren for at fordele olien inde i motoren.
4. Indsæt tændrøret (49) igen.

Transport

• Tildæk sværdet og savkæden med kædebeskyttelsen (24), når du transporterer apparatet.
• På korte strækninger på arbejdspladsen: Bær produktet i det forreste håndtag (1) med sværdet vendt bagud.
• Sluk altid produktet før transport. Under transporten (også i køretøjer) skal produktet sikres mod at vælte for at undgå kvæstelser, skader eller tab af brændstof.
• På længere strækninger eller i køretøjer: Transporter produktet i den medfølgende bæretaske (26).

Bortskaffelse/miljøbe- skyttelse

Bortskaf apparatet efter de lokale forskrifter. Kontakt din lokale kommune for at få flere informationer.

• Sørg for, at spildolie og benzinrester ikke slipper ud i kloaknettet eller afløbet. Bortskaf spildolie og benzinrester på miljørigtig vis - aflever dem på en genbrugsplads.
• Apparatet, tilbehøret og emballagen skal afleveres til miljøvenlig genanvendelse.
• Maskiner må ikke bortskaffes som husholdningsaffald.

• Tøm olie- og benzintanke forsigtigt, og aflever apparatet på en genbrugsstation.

• Bortskaf tomme olie- og brændstofbeholdere miljørigtig.

• De anvendte plast- og metaldele kan rensorteres og derefter genanvendes.
• Hvis du har yderligere spørgsmål, bedes du kontakte vores servicecenter.

Tag det genopladelige batteri ud af apparatet, og aflever apparatet, det genopladelige batteri, tilbehør og emballage til miljøvenlig genanvendelse.

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Symbolet med den overstregede affaldsspand på hjul betyder, at dette produkt ikke må bortskaffes som usorteret husholdningsaffald ved ud-løbet af dets levetid.

Direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr:

Forbrugere er juridisk forpligtet til at sende elektriske og elektroniske enheder til miljøvenlig genanvendelse ved slutningen af produkternes levetid. På denne måde garanteres en miljø- og ressourcebesparende genanvendelse.

Afhængigt af hvordan det implementeres i national lovgivning, har du følgende muligheder:

- at give det tilbage til salgsstedet,

• at aflevere det til et officielt ind-samlingssted,
• at sende det tilbage til producenten/distributøren.

Tilbehørsdele og hjælpemidler uden elektriske bestanddele, der følger med det udtjente udstyr, er ikke omfattet heraf.

Anvisninger for bortskaffelse af genopladelige batterier

Genopladelige batterier må ikke bortskaffes via husaffaldet, må ikke kastes ind i ild (eksplosionsfare) eller vand. Beskadigede genopladelige batterier kan være til skade for miljøet og helbredet, hvis der slipper giftige dampe eller væsker ud.

Bortskaf batterier efter de lokale bestemmelser. Defekte eller brugte batterier skal genanvendes. Aflever batterier på et indsamlingssted, hvor de sendes til miljørigtig genanvendelse. Rådfør dig med dit lokale renovationsselskab eller vores servicecenter. Bortskaf batterier i afladet tilstand. Vi anbefaler, at polerne afdækkes med tape for at undgå en kortslutning. Batterier må ikke åbnes.

Fejlsøgning

Den følgende tabel hjælper dig ved fejlsøgning af småfejl:

Problem Mulig årsag Fejlafhjælpning
Apparat starter ikke	ingen brændstof i tanken Påfyldning af brændstof
	Forkert startrækkefølge Tænd og sluk, s. 361
	E-starter (3) defekt Kontakt vores servicecenter.
	Motoren er defekt Kontakt vores servicecenter.
	Tændrør (49) slidt Kontrollér/indstil/udskift tændrør, s. 369
Savkæde kører ikke Kædebremse blokerer savkæde (10)		Kontrol af kædebremse, s. 361
Dårlig skæreevne	Savkæden (10) er monte-ret forkert	Montering af savkæde og sværd, s. 370
	Savkæden (10) er sløv • Slibning af skæretænder, s. 372• Skift af savkæde og sværd, s. 370
	Utilstrækkelig kædespænding	Spænd savkæden, s. 371
Apparatet går trægt, sav-kæden hopper af	Utilstrækkelig kædespænding	Spænd savkæden, s. 371
Savæden bliver varm, der opstår røg under savning, misfarvning af skinnen	For lidt kædeolie • Kontrol af oliestand og olieautomatik• Påfylde kædeolien, s. 360• Vedligehold af kædesmøring, s. 360• Kontakt vores service-center.

Service

Garanti

Kære kunde,

på dette produkt får du 5 års garanti fra købsdatoen. I tilfælde af mangler ved produktet har du lovmæssige rettigheder over for sælgeren af produktet. Disse lovmæssige rettigheder

bliver ikke indskrænket af garantien, som uddybes efterfølgende.

Garantibetingelser

Garantifristen begynder med købsdatoen. Opbevar den originale kassebon omhyggeligt. Dette bilag bruges til at dokumentere købet. Hvis der inden for fem år fra købsdato af dette produkt opstår materiale- eller fabrikationsfejl, bliver produktet - efter

vores valg - repareret omkostningsfrit eller erstattet. Denne garantiydelse forudsætter, at det defekte apparat samt købsbeviset (kassebon) forlægges inden for fristen på fem år, og at det kort beskrives, hvori manglen be-står, og hvornår den er opstået.

Hvis fejlen dækkes af vores garanti, modtager du et repareret eller et nyt produkt. Reparationen eller et nyt produkt er ikke begyndelsen på en ny garantiperiode.

Garantiperiode og lovmæssige reklamationer

Garantiperioden bliver ikke forlænget pga. garantiydelser. Dette gælder også for skiftede eller reparerede dele. Eventuelle skader og mangler, som allerede eksisterer ved købet, skal meddeles til producenten straks efter udpakningen. Reparationer, der foretages, efter at garantiperioden er udløbet, laves mod betaling.

Garantidækning

Dette apparat blev produceret efter strenge kvalitetskrav og nøje kontrolleret før udleveringen.

Garantiydelser gælder for materia- le- og fabrikationsfejl. Denne garanti dækker ikke dele af produktet, der er udsat for normal slitage og derfor kan betragtes som sliddele (f.eks. Savkæ- de) eller for beskadigelse af skrøbeli- ge dele .

Denne garanti bortfalder, hvis produktet er beskadiget, ikke blev anvendt korrekt eller ikke blev vedligeholdt.

For at sikre en korrekt brug af produktet skal alle anvisninger i betjeningsvejledning nøje overholdes. Anvendelser og handlinger, der frarådes i betjeningsvejledningen eller som der advares imod, skal ubetinget undgås.

Produktet er udelukkende beregnet til den private og ikke til den erhvervs-mæssige brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, udløber garantien.

Bearbejdning af reklamationer

For at sikre en hurtig behandling af din anmodning skal du følge følgende instruktioner:

- Hav kassebonen og varenummeret (f.eks. IAN 474588_2404) parat som købsbevis ved alle forespørgsler.

- Varenummeret kan aflæses på typeskiltet på produktet, en indgravering på produktet, omslaget af din vejledning (nederst til venstre) eller på klistermærket på bagsiden eller bunden af produktet.

- Kontakt først nedenstående service-center via telefoneller brug vores kontaktformular, som du finder på parkside-diy.com under kategorien Service, hvis der er funktionsfejl eller andre mangler.

- Et defekt produkt kan sammen med købsbeviset og beskrivelsen af fejlen, og hvornår den er opstået, efter samråd med vores service-center sendes omkostningsfrit til den adresse, som du får oplyst. For at undgå problemer med modtagelsen og yderligere omkostninger er det vigtigt, at du kun bruger den adresse, som du har fået oplyst. Sørg for, at forsendelsen er betalt, ikke er for omfangsrig og ikke sker per ekspres eller andre særlige former for forsendelse. Send apparatet inkl. alt tilbehør, som fulgte med ved købet, og sørg for tilstrækkelig og sikker transportemballage.

PDF ONLINE parkside-diy.com

På parkside-diy.com kan du se og downloade denne manual og mange andre manualer. Med denne QR-kode kommer du direkte til parkside-diy.com. Vælg dit land og søg efter betjeningsvejledningen via søgefunktionen. Ved at indtaste varenummeret (IAN) 474588_2404 kan du åbne din betjeningsvejledning.

Reparationsservice

Kontakt vores service-center i tilfælde af reparationer, som ikke er omfattet af garantien. Service-centeret giver dig gerne et tilbud.

- Vi kan kun bearbejde apparater, hvor forsendelsen er betalt, og som er pakket forsvarligt.

Bemærk: Send dit apparat rengjort og med en beskrivelse af defekten til den nævnte adresse af vores service-center.

• Vi tager ikke imod apparater, uden at forsendelsen er betalt, eller som er sendt som volumenpakker, ekspres-pakker eller andre særlige leveringer.
• Vi bortskaffer dine indsendte, defekte apparater gratis.

Service-Center

Service Danmark

Tel.: [phone]

Kontaktformular på

parkside-diy.com

IAN 474588_2404

Importør

Bemærk at den følgende adresse ikke er en serviceadresse. Kontakt først ovennævnte service-center.

Reservedele og tilbehør kan fås på www.grizzlytools.shop. Hvis der opstår problemer i forbindelse med bestillingen, bedes du kontakte vores online-shop. Hvis du har yderligere spørgsmål, bedes du kontakte: Service-Center, s. 378

Pos.nr. Betegnelse Best.nr.
9 Tankdæksel (Kædeolie) 91120062
49 Tændrør 91120063
11 Sværd (Kangxin BE18-72-5810P) 91120068
10 Savkæde (Kangxin .325.058x72DL) 91120069
24 Kædebeskyttelse 91120070

⚠ ADVARSEL! En sikker anvendelse af kædesaven er kun muligt med

godkendte savkæder og styreskinner. Brugen af ikke-godkendte kombina-

tioner kan føre til alvorlige kvæstelser eller til døden.

- Sværd:

• BE18-72-5810P (Kangxin)
• 188PXBK095 (Oregon)

- Savkæde:

• .325.058x72DL (Kangxin)
• 21BPX072X (Oregon)

Oversættelse af den originale EU-overensstemmels-eserklæringen

Produkt: Benzinkædesav med elstart

Model: PPBKS 56 A1

Serienummer: 000001-020000

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med den relevante EU-harmoniseringslovgivning:

2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC • (EU) 2016/1628 & (EU) 2018/989 • 2011/65/EU & (EU) 2015/863

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

For at sikre overensstemmelse er følgende harmoniserede standarder og nationale standarder og forskrifter blevet anvendt:

EN ISO 11681-1:2022 • EN ISO 14982:2009 • EN IEC 63000:2018

I overensstemmelse med direktivet om støjemissioner 2000/14/EC bekræftes følgende: Lydeffektniveau ( L_WA )

- målt: 116,8 dB; - garanteret: 119 dB

Fulgte overensstemmelsesvurderingsproceduren i henhold til 2000/14/EC, bilag VI.

EF-typeafprøvingsattest

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar:

Repræsentant for dokumentation

Explosionszeichnung • Exploded view • Vue éclatée • Vista esplosa • Vista explosionada • Explosietekening • Eksploderet tegning • Robbantott ábra • Widok rozłożony • Rozložený pohled • Rozložený pohlád

PPBKS 56 A1

informativ • informative • informatif • informatief • informativo • informatív • informacyjny • informační • informatívny

D

41 42 44 43
