BRUGSANVISNING PBBPS 25 A2 PARKSIDE

Oversættelse af den originale driftsvejledning Læs opmærksomt inden brug og opbevar det sikkert til senere brug.

GB MT

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

Funktionsbeskrivelse...... 241

Sikkerhedsanvisninger.... 242

Sikkerhedsanvisningernes betydning.... 242

Billedtegn og symboler.... 243

Sikkerhedsanvisninger til benzin-kædesave....244

Årsager til tilbageslag og hvordan de forebygges....246

Restrisici.... 246

Forberedelse....247

Sikkerhedsanordninger....247

Montering....247

Montering af savkæde og sværd.....247

Drift....247

Før ibrugtagning....247

Tænd og sluk.... 249

Afgrening....250

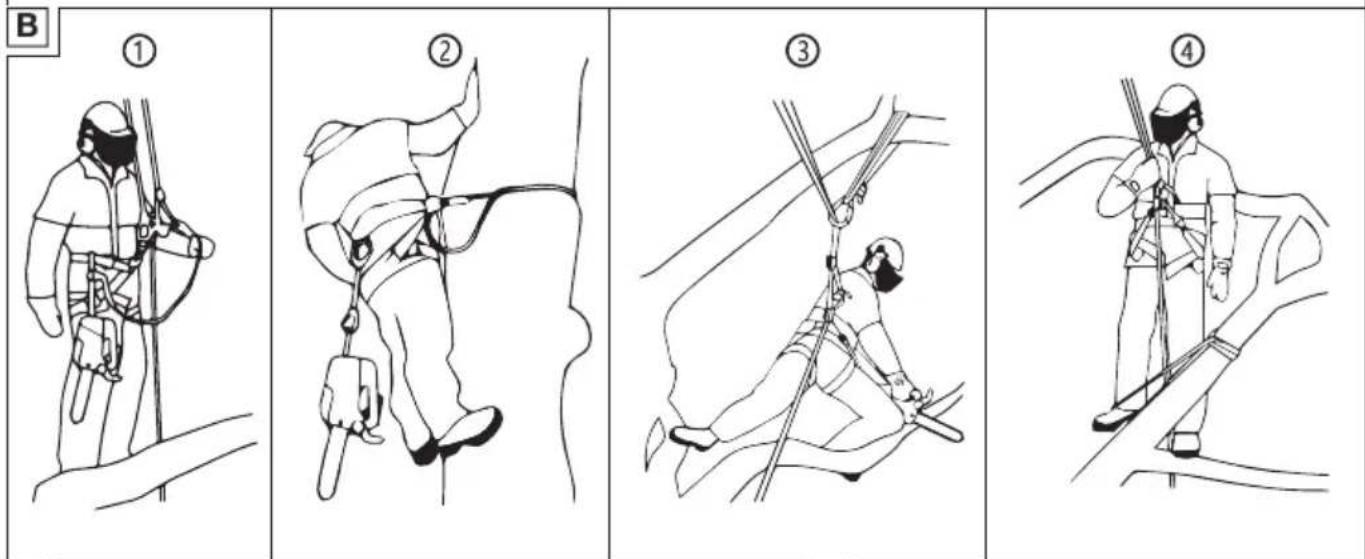

Arbejde med reb og sele....250

Bortskaffelse/miljøbeskyttelse......258

Service.... 259

Garanti.... 259

Reparationsservice.... 259

Oversættelse af den originale EU-overensstemmelseserklæringen.....261

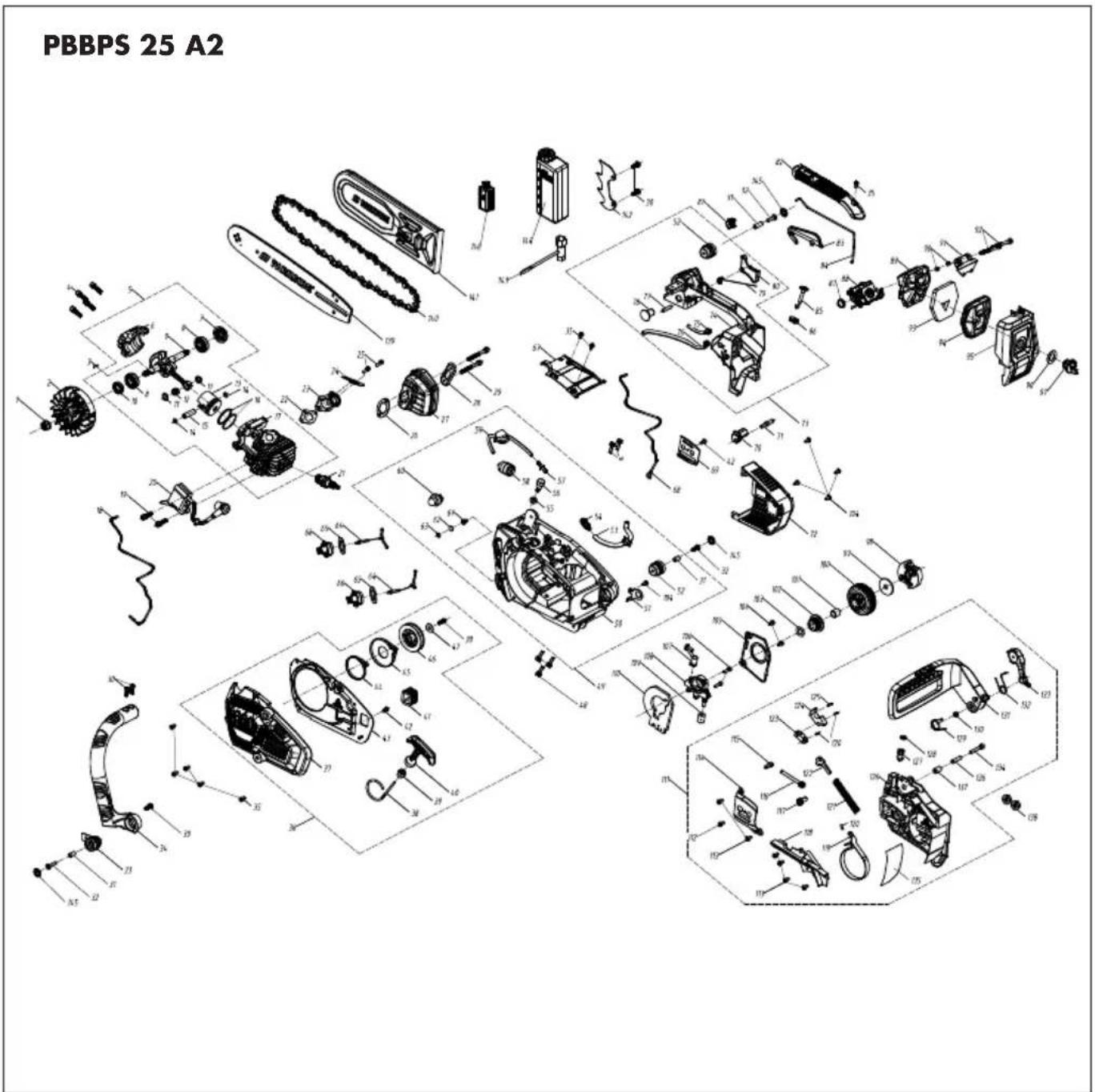

Eksploderet tegning....264

ADVARSEL! Denne kædesav må kun anvendes, hvis brugeren er uddannet i træpleje. Anvendelse uden tilsvarende uddannelse kan medføre alvorlige kvæstelser. SE BRUGSANVISNING!

Indledning

Tillykke med købet af din nye benzindrevet træplejesav (efterfølgende kaldt produkt eller apparat).

Med købet har du besluttet dig for et første-klasses apparat. Dette apparat blev testet under produktionen og underkastet en kvalitetstest til sidst. Dermed er produktets funktionsevne sikret.

Det kan ikke udelukkes, at der i nogle tilfælde befinder sig restmængder af smøremidler på eller i apparatet. Dette er ikke en mangel eller en defekt og ingen anledning til bekymring.

Betjeningsvejledningen er en del af dette apparat. Den indeholder vigtige anvisninger til sikkerhed, brug og bortskaffelse. Læs betjeningsvejledningen omhyggeligt igennem. Gør dig fortrolig med betjeningsdelene og korrekt brug af apparatet. Anvend kun apparatet som beskrevet og kun til de anførte an-

vendelsesområder. Opbevar betjeningsvejledningen sikkert og udlever alle dokumenter, hvis apparatet gives videre til tredjepart.

⚠ ADVARSEL! Denne kædesav er kun beregnet til uddannende brugere inden for træpleje. Brugen uden uddannelse kan føre til alvorlige kvæstelser.

Produktet er udelukkende beregnet til følgende anvendelse:

- Træpleje, som udtynding af træer samt savning af træstammer, når en kædesav med lang afstand mellem håndtagene ikke kan bruges.

Brug denne træplejesav udelukkende, hvis du ikke kan bruge en kædesav med lang afstand mellem håndtagene. Faren for kvæstelser er langt større.

Apparatet er ikke beregnet til andre anvendelsesformer. Dette inkluderer f.eks. skæring i murværk, plastik, sten, metal, fødevarer eller træ, der indeholder fremmedlegemer (f.eks. søm eller skruer).

Apparatet må kun anvendes af voksne. Unge over 16 år må kun anvende apparatet under opsyn.

Kædesaven må kun anvendes af én person. Brugeren skal bære personlige værnemidler (PV). Kædesaven skal holdes med højre hånd i det bageste håndtag, og med venstre hånd i det forreste håndtag.

Inden brugen af apparatet skal brugeren ha- ve læst og forstået alle anvisninger og in- struktioner i betjeningsvejledningen.

Enhver anden anvendelse, som ikke er udtrykkeligt tilladt i denne betjeningsvejledning, kan udgøre en alvorlig fare for brugeren og medføre skader på apparatet. Brugeren af apparatet er ansvarlig for ulykker eller skader på andre mennesker eller deres ejendom.

Apparatet er kun beregnet til privat brug. Det er ikke konstrueret til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien. Producenten er ikke ansvarlig for ska- der, som skyldes ikke-formålsbestemt anvendelse, eller som skyldes forkert betjening.

Leverede dele/tilbehør

Pak apparatet ud og kontrollér de leverede dele.

• Benzindreven kædesav
- Sværd
- Savkæde
- Kædebeskyttelse
• Brændstof-blandeflaske
- Olieflaske (180 ml Bio-savkædeolie)
- Kombinationsværktøj
• original brugsanvisning

Oversigt

Afbildninger af apparatet finder du på den forreste og bageste udfoldningsside.

1 Koldstartshåndtag (choke)
2 Bageste håndtag
3 Gashåndtagsspærre
4 Gashåndtag
5 Kædebremsehåndtag
6 Sværd
7 Savkæde
8 Kædefangbolt
9 Møtrik

10 Kædespændeskrue
11 Kædehjulsafdækning
12 Lyddæmper
13 Brændstofpumpe
14 Forreste håndtag
15 Starthåndtag
16 Oliereguleringsskrue
17 Tankdæksel (Kædeolie)
18 Brændstofvisning
19 Barkstøtte
20 Kombinationsværktøj
21 Kædebeskyttelse
22 Tankdæksel (Brændstof)
23 Vippekontakt
24 Luftfilterdæksel
25 Vingemøtrik
26 Fastgørelsesring
27 Brændstof-blandeflaske
28 Olieflaske

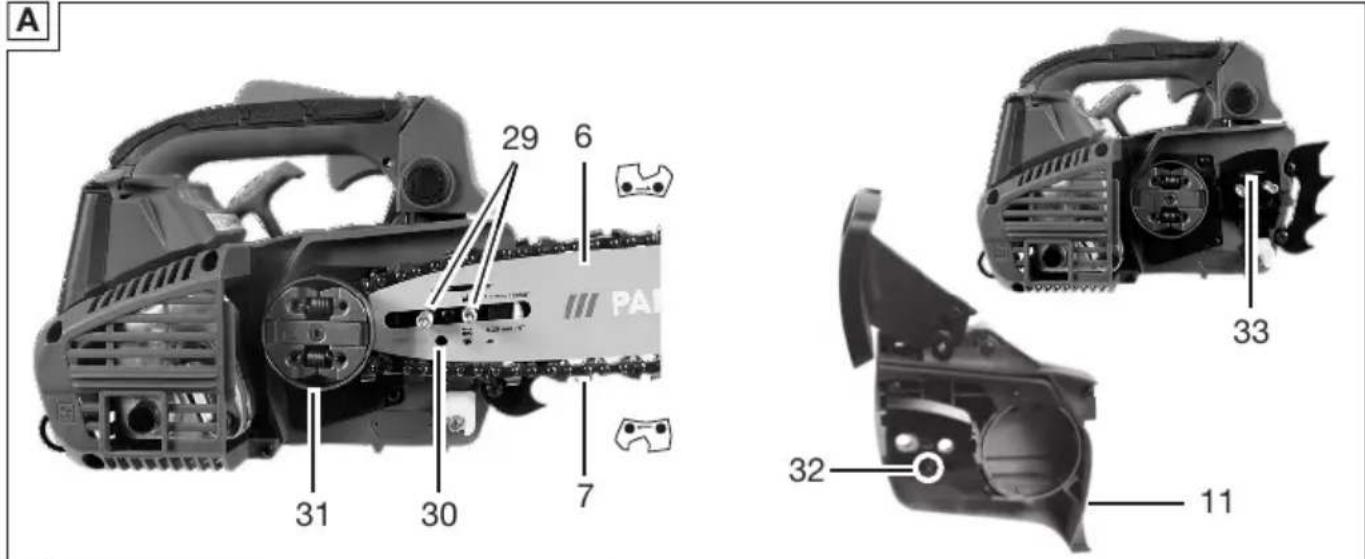

Fig. A

29 Sværdbolt
30 Holder (Kædespændestift)
31 Kædehjul
32 Kædespændestift
33 Oliepassage

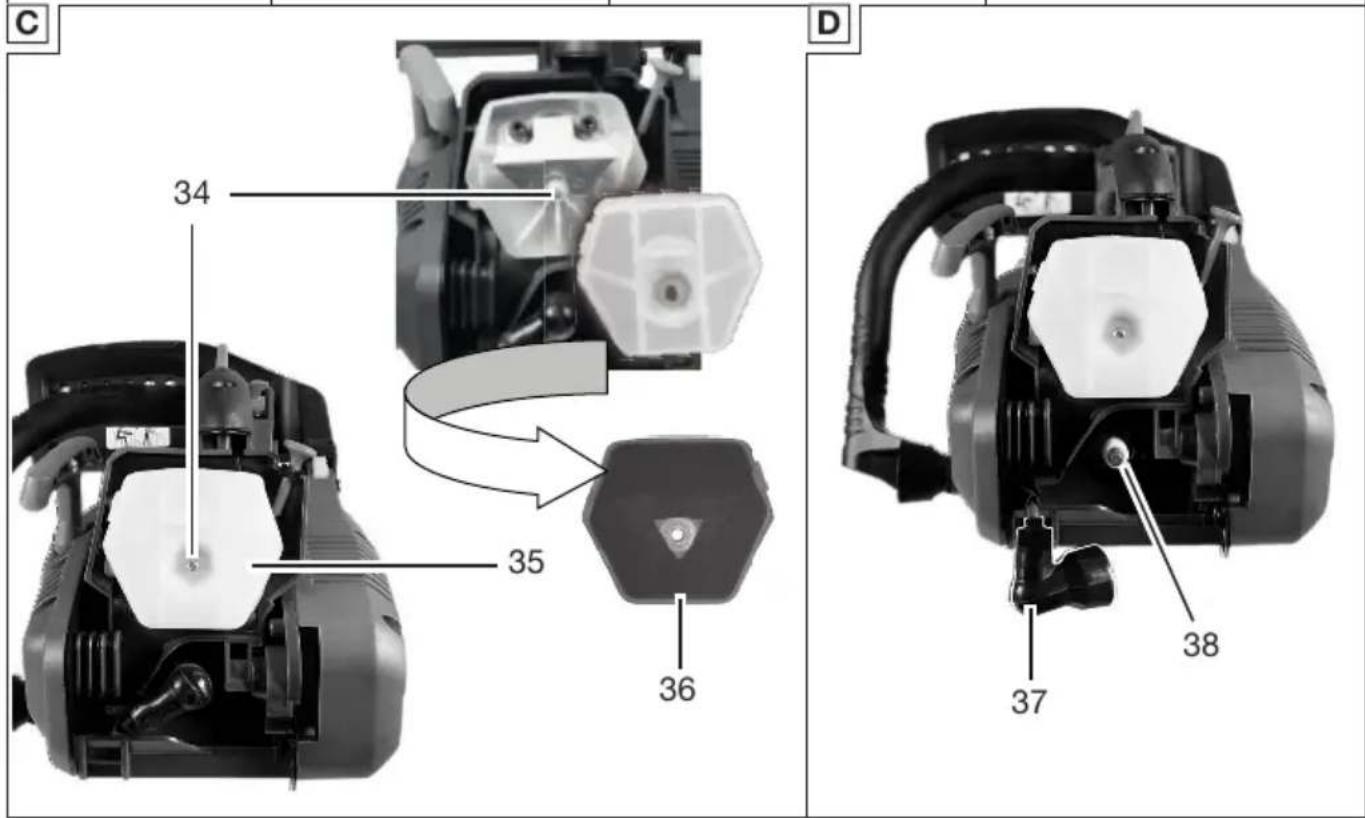

Fig. C

34 Luftfilterbolt
35 Luftfilterhus
36 Luftfilter

Fig. D

37 Tændrørsstik
38 Tændrør

Funktionsbeskrivelse

Træplejesaven er en særlig kædesav med begrænset vægt, som kan bruges af en uddannet operatør til beskæring og savning af kroner af stående træer. Håndtagene sidder tætte sammen, for at muliggøre arbejdet i trange omgivelser.

I det følgende beskrives betjeningsdelenes funktion.

Tekniske data

Benzindreven kædesav ......PBBPS 25 A2

Slagvolumen 25,4 cm ^3

maks. motoreffekt .... 0,7 kW (0,95 PS)

Motoromdrejningstal

-i tomgang n 0 ....3300±300 min ^-1

-med sværd og savkæde n maks.

11000 min ^-1

Tankvolumen

-Kædeolie 160 cm³ (0,16 l)

-Brændstof 230 cm ^3 (0,23 l)

tilladt brændstof ...... ROZ 95 (E10)

Brændstofblandingsforhold 40:1

tilladt totakts-motorolie

ISO-L-EGD, JASO FD

Emissionsniveau ......V

Kuldioxidemissionsværdien (CO₂) er vurderet gennem en EU-typegodkendelsesprocedure: 1316,31 g/kWh

Motorproducent

• Handelsnavn: WUYANG

- Firmanavn: Zhejiang Wu Yang Industry & Trade Co., Ltd.

- Adresse i EU: Rake Forester GmbH, Andre-Citroen-Str. 18, 51149 Köln, Tyskland

Kædehastighed v maks. 21 m/s

Vægt

-uden sværd og savkæde 3,50 kg

-med sværd og savkæde 4,00 kg

Savkæde .... Kangxin 3/8.050x40DL

-Kædehastighed v 0 21 m/s

-Drivledstykkelse ....1,3 mm (0,050")

Sværd ....Kangxin AP10-40-509P

-Sværdtype 10"

-Sværdlængde ....30 cm (300 mm)

-Skærelængde 20 cm (200 mm)

Kædehjuldeling .....9,525 mm (3/8")

-Antal tænder (kædehjul) 7

Beskyttelsesgrad IPX0

Lydtrykniveau ( L_pA ) ..... 98,1 dB; K_pA=3 dB

Lydeffektniveau ( L_WA )

- garanteret 113 dB

- målt 110 dB; K_WA=2,56 dB

Vibration ( a_h )

- Forreste håndtag . 10,122 m/s ^2 ; K=1,5 m/s ^2

- Bageste håndtag ....9,465 m/s ^2 ; K=1,5 m/s ^2

Støj- og vibrationsværdier er målt efter standarderne og bestemmelserne, som er angivet i overensstemmelseserklæringen.

Den oplyste, samlede vibrationsværdi blev beregnet efter følgende standard: ISO 22867:2021

De oplyste støjemissionsværdier blev beregnet efter følgende standard: ISO 22868:2021 Værdierne er målt iht. til en standardiseret afprøvningsproces, og kan anvendes til sammenligning af apparater. Den angivne samlede vibrationsværdi og den angivne støjemissionsværdi kan også anvendes til en foreløbig vurdering af belastningen.

ADVARSEL! Vibrations- og støjemissioner kan under brugen af apparatet afvige fra de angivne værdier, afhængigt af måden, som apparatet anvendes på. Det er nødvendigt at fastsætte sikkerhedsforanstaltninger til beskyttelse af brugeren, som er baseret på en svingningsbelastning under de faktiske brugsbetingelser (her skal der tages hensyn til alle dele af driftscyklussen, eksempelvis tidspunkter, hvor apparatet er slukket, og tidspunkter, hvor det er tændt, men kører uden belastning).

Sikkerhedsanvisninger

Dette afsnit beskriver de grundlæggende sikkerhedsanvisninger ved brug af apparatet.

ADVARSEL! En kædesav er et farligt apparat, der, hvis det anvendes forkert eller skødesløst, kan forårsage alvorlige og endda dødelige kvæstelser. Vær derfor altid opmærksom på følgende sikkerhedsanvisninger for egen og andres sikkerheds skyld, og spørg en fagmand til råds, hvis du er i tvivl om noget.

Sikkerhedsanvisningernes betydning

⚠️ FARE! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer i alvorlige kvæstelser eller dødsfald.

⚠ ADVARSEL! Hvis du ikke overholder denne sikkerhedsanvisning, sker der muligvis et uheld. Dette resulterer muligvis i alvorlige kvæstelser eller dødsfald.

▲ FORSIGTIG! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i lettere eller moderate kvæstelser.

BEMAERK! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i materielle skader.

Billedtegn og symboler

Billedsymboler på apparatet

ADVARSEL! Denne kædesav må kun anvendes, hvis brugeren er uddannet i træpleje. Anvendelse uden tilsvarende uddannelse kan medføre alvorlige kvæstelser. SE BRUGSANVISNING!

OBS!

Læs betjeningsvejledningen

Bær høreværn Bær øjenbeskyttelse Brug hovedbeskyttelse

Bær sikkerhedssko med fast sål!

Bær tøj med skærebeskyttelsesindlæg!

Undgå åben ild, åbne tændkilder og rygning er forbudt.

OBS! Tilbageslag - Vær opmærksom på, at apparatet kan slå tilbage under brugen.

OBS! Varme overflader, fare for forbrænding!

Arbejd aldrig kun med én hånd!

Arbejd altid med begge hænder!

Det er forbudt at anvende apparatet i regnvejr eller fugtige omgivelser.

Garanteret lydeffektniveau L_WA i dB(A)

Volumen af kædeolietanken

40:1

Blandingsforhold brændstof til 2-takts-olie: 40:1, anvend KUN brændstofblanding

ROZ 95

krævet brændstof

ISO-L-EGD

JASO FD

2-takts-olie der skal anvendes

Tank til kædeolie

Træk i koldstartshåndtaget (choke)

X6

Tryk 6x på brændstofpumpen

10

Sværdtype

MAX

Indstilling af kædesmøring

Billedsymbol på håndtaget til kædebremsen

↓

Billedsymbol under kædehjulsafdækningen

Savkædens løberetning

Billedsymbol på kædehjulsafdækningen

Indstilling af kædespænding

Billedsymbol på sværdet

Sværdtype

Rillebredde

Kædedeling

Antal af drivled

Billedsymboler på hængemærke

Aktivér kædebremsen

Tryk på brændstofpumpen

Træk i koldstartshåndtaget (choke)

Træk i startsnoren

Tryk på gashåndtagsspærren og gashåndtaget

Deaktivér kædebremsen

Billedtegn på olieflasken

Opbevares utilgængeligt for børn

Sikkerhedsanvisninger til benzinkædesave

OBS! Læs de følgende sikkerhedsanvisninger, for at undgå personskader eller materielle skader.

Generelle bemærkninger

• Apparatet må ikke anvendes af personer (inkl. børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden.
  Børn skal være under opsyn, så det sikres, at de ikke leger med apparatet.
• Overhold reglerne for støjbeskyttelse og lokale forskrifter ved skovarbejde med kædesave. I forbindelse med lokale bestemmelser kan det være nødvendigt med en egnethedsprøve. Kontakt Skov- og Naturstyrelsen for nærmere oplysninger.

- Arbejd ikke med motorsaven, hvis du er træt eller syg, eller efter indtagelse

af alkohol, piller eller rusmidler. Hold al- tid en pause med regelmæssige mellem- rum.

- Kun til træ. Kædesaven må ikke bruges til andre formål, end dem, den er beregnet til. For eksempel: Kædesaven må ikke bruges til metal, plastik, murværk eller byggematerialer der ikke er af træ. Hvis kædesaven bruges til andre end de tilsigtede formål, kan der opstå farlige situationer.

Forberedelse

- Bær altid egnet arbejdstøj som giver bevægelsesfrihed. Dette omfatter en beskyttelseshjelm, høreværn, sikkerhedsbriller eller ansigtsbeskyttelse, handsker med savbeskyttelse: Benbeskyttelse og skridsikker fodbeskyttelse.

- Der kan opstå støv ved savning af tørt træ. Bær en egnet støvmaske.

- Sørg for, at håndtagene er tørre og rene under arbejdet.

- Arbejd ikke med en beskadiget og ufuldstændig motorsav eller en motorsav, der er ændret uden producentens tilladelse. Brug aldrig motorsaven, hvis beskyttelsesudstyret er defekt. Før brug skal du kontrollere motorsavens sikkerhedstilstand, især sværdet og kæden.

- Start aldrig motorsaven i lukkede eller dårligt ventilerede rum, da der er fare for, at udstødningsgasser indåndes.

- Tænd først for motorsaven, når sværd, savkæde og kædehjulsafdækning er monteret korrekt.

Drift

- Sørg for, at der ikke opholder sig mennesker eller dyr i nærheden af arbejdsområdet.

- Start først, når arbejdsområdet er fri for forhindringer, og du har planlagt en tilbagetrækningsvej, før træet falder.

- Hold altid fast i kædesaven med højre hånd i det bagerste håndtag og venstre hånd i det forreste håndtag. Holdes kædesaven fast på en omvendt måde, øges risikoen for kvæstelser; af den grund bør en sådan holdning undgås.

- Hold kun fast i de isolerede gribeflader af kædesaven, da savkæden kan komme i kontakt med et skjult kabel. Savkæder der kommer i kontakt med en strømførende ledning, kan gøre de udsatte metaldele på kædesaven strømfør-

- Sørg for, at der ikke opholder sig mennesker eller dyr i nærheden af arbejdsområdet. - Start først, når arbejdsområdet er fri for forhindringer, og du har planlagt en tilbagetrækningsvej, før træet falder. - Hold altid fast i kædesaven med højre hånd i det bagerste håndtag og venstre hånd i det forreste håndtag. Holdes kædesaven fast på en omvendt måde, øges risikoen for kvæstelser; af den grund bør en sådan holdning undgås. - Hold kun fast i de isolerede gribeflader af kædesaven, da savkæden kan komme i kontakt med et skjult kabel. Savkæder der kommer i kontakt med en strømførende ledning, kan gøre de udsatte metaldele på kædesaven strømfør-

ende, hvorved brugeren kan få elektrisk stød.

• Hav altid et hensigtsmæssigt fodfæste og anvend kun kædesaven, når du står på en fast, sikker og plan flade. Glatte eller ustabile underlag kan føre til, at du mister balancen eller kontrollen over kædesaven.
• Ved kædesmøring dannes et let oliespor pga. den udsivende olie. Vær opmærksom på vindretningen og udsæt ikke dig selv unødigt for smøreolietågen.
• Hold alle dele af kroppen på afstand af savkæden, när kædesaven er i brug. Kontroller at savkæden ikke har kontakt med noget, før du starter din kædesav. Et øjebliks uopmærksomhed under brugen af kædesaven kan medføre, at tøj eller legemsdele sætter sig fast i savkæden.
• Brug aldrig kun én hånd, og arbejd aldrig over skulderhøjde.
• Længerevarende brug af apparatet kan medføre vibrationsbetingede kredsløbsforstyrrelser i hænderne. Skift arbejdsstilling med jævne mellemrum. Du kan dog forlænge anvendelsestiden ved at anvende egnede handsker eller holde regelmæssige pauser. Vær opmærksom på, at disposition til dårligt blodomlob, la ve udendørstemperaturer eller store gribekræfter under arbejdet kan forringe apparatets anvendelsestid.
• Når du saver i en gren, der er spændt, skal du være opmærksom på, at den kan svirpe tilbage. Når spændingen i træfibrene udløses, kan den spændte gren ramme operatøren og/eller medføre, at kædesaven kommer ud af kontrol.
• Vær yderst forsigtig når du saver i buske og unge træer. Det tynde materiale kan sætte sig fast i savkæden, og blive svirpet tilbage mod dig, eller trække dig ud af balance.
• Sluk for motoren, og vent indtil savkæden står stille, før du sætter kædesaven fra dig.

- Følg vedligeholdelses-, kontrol- og serviceanvisningerne i denne betjeningsvejledning nøje.

• Alle former for vedligehold, der ikke er beskrevet i denne vejledning, må kun udføres af kundeservice for kædesave.
• Følg alle anvisninger, når du frigør kædesaven fra materialerester, opbevarer den eller udfører vedligehold. Kontrollér at motoren er slukket, og at kædesaven er sikret mod utilsigtet tænding. En utilsigtet tænding af kædesaven under fjernelse af det fastklemte materiale eller under vedligeholdelse, kan føre til alvorlige personskader.
• Brug kun tilbehørsdelene, som anbefales i denne vejledning.
• Bær den slukkede kædesav i det forreste håndtag og væk fra din krop. Når du transporterer eller opbevarer kædesaven, skal du altid bruge sværdbeskytteren. Korrekt håndtering af kædesaven vil reducere sandsynligheden for utilsigtet kontakt med den bevægelige savkæde.
• Opbevar motorsaven og brændstoffet sikkert og uden for børns rækkevidde. Der må heller ikke være risiko for, at evt. udløbende brændstof eller dampe kommer i kontakt med gnister eller åben ild. Kilder til gnistdannelse er f.eks. elektriske apparater.
• Anvend egnede og godkendte beholdere til opbevaring af brændstoffet. Tøm brændstof- og kædeolietanken ved længere tids opbevaring eller ved transport. Bortskaf gamle driftsmidler korrekt.

Yderligere sikkerhedsanvisninger til kædesave til træpleje

▲ ADVARSEL! Dette apparat er et meget farligt værktøj, hvis du ikke passer på, eller bruger apparatet uhensigtsmæssigt. Dette apparat kan forårsage alvorlige kvæstelser af operatøren eller andre personer. Det er derfor meget vigtigt, at betjeningsvejledningen læses grundigt igennem og forstås.

Generelle bemærkninger

• Informationerne i denne betjeningsvejledning erstatter på ingen måde professionel kompetence og erfaring. Henvend dig til en fagperson med erfaring, hvis du er usikker i forhold til brugen af dette apparat.
• Brug udelukkende kædesaven til træpleje, hvis du har den påkrævede uddannelse. Arbejd aldrig uden uddan-

nelse - især ikke oppe i træer. Der er stor fare for alvorlige kvæstelser.

- Brug ikke kædesaven til træpleje til arbejde, som du også kan udføre med en kædesav med bagerste håndtag. I tilfælde af et tilbageslag, kan du bedre kontrollere en kædesav med bagerste håndtag end en kædesav til træpleje.

Forberedelse

- Ved dette apparat er der en større risiko for kontroltab. Personer, som udfører træpleje med dette apparat, skal først have bestået en uddannelse om skæreog arbejdsteknikker. Operatøren skal have adgang til sikkerhedsudstyr som lift, reb og sikkerhedsseler.

Drift

- Længerevarende brug af apparatet kan medføre vibrationsbetingede kredsløbsforstyrrelser i hænderne. Hvis du bliver opmærksom på usædvanlige problemer, bør du stoppe med at arbejde og opsøge læge.

- Aktivér altid kædebremsen før start af motoren, og løsn startspærren straks efter start af motoren. Kontrollér at motorens omdrejningstal er tilbage i tomgang, før startspærren løsnes.

- Brug udelukkende startspærren under opstart.

⚠ ADVARSEL! Aktivér startspærren før brugen af apparatet.

Årsager til tilbageslag og hvordan de forebygges

• Tilbageslag sker, hvis spidsen af sværdet rører ved en genstand, eller hvis træet trækker sig sammen og klemmer savkæden i et snit (Fig. b).
• I nogle tilfælde kan kontakt med spidsen udløse en pludselig modsatrettet reaktion, der slår sværdet op og bagover mod operatøren (Fig. a).
• Hvis savkæden klemmes fast langs den øverste del af sværdet, kan det skubbe sværdet kraftigt tilbage mod operatøren.

- Begge reaktioner kan føre til, at du mister kontrollen over kædesaven, hvilket kan resultere i alvorlige personskader. Stol ikke udelukkende på det sikkerhedsudstyr, der er monteret i kædesaven. Som bruger af en kædesav bør du træffe forskellige foranstaltninger for at forhindre ulykker og tilskadekomst.

Tilbageslag forårsages af forkert brug af kædesaven og/eller ukorrekte driftsprocedurer eller betingelser, og kan undgås ved at træffe passende forholdsregler som angivet nedenfor:

• Hold godt fast i kædesaven med tommelfingre og fingre om hele håndtaget, og med begge hænder på saven, og placer din krop og dine arme således, at du kan modstå tilbageslagskræfter. Tilbageslagskræfter kan kontrolleres af operatøren, hvis der er truffet passende forholdsregler. Du må ikke slippe kædesaven.
• Ræk ikke for højt op og sav ikke over skulderhøjde. Dette hjælper med at forhindre en utilsigtet kontakt med sværdspidsen, og giver en bedre kontrol af kædesaven i uventede situationer.
• Brug udelukkende reservedele til sværdspidser og savkæder, som er godkendte af producenten. Forkerte reservedele til sværdspidser og savkæder, kan forårsage kædebrud og tilbageslag.
• Overhold producentens vejledninger til slibning og vedligeholdelse af savkæden. En reducering af dybdemålernes højde kan føre til tilbageslag.

Restrisici

Selvom dette apparat betjenes i overensstemmelse med forskrifterne, vil der være en række restrisici. Følgende farer kan forekomme i forbindelse med dette apparats konstruktion og udførelse:

• Høreskader, hvis der ikke bæres egnet høreværn.
• Sundhedsskader, som sker pga. håndarm-vibrationer, hvis apparatet bruges over en længere periode eller ikke føres eller vedligeholdes korrekt.
• Snitsår

⚠ ADVARSEL! Fare på grund af det elektromagnetiske felt, som genereres, när produktet er i drift. Feltet kan i visse situationer påvirke aktive eller passive medicinske implantater. For at reducere faren for alvorlige eller

livsfarlige kvæstelser anbefaler vi, at personer med medicinske implantater konsulterer deres læge, før de anvender produktet.

Forberedelse

⚠ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Tænd først for motoren, när apparatet er klargjort fuldstændigt til arbejdet.

Sikkerhedsanordninger

Gashåndtag (4)

- For at tænde apparatet skal gashåndtagsspærren (3) åbnes.

Kædebremsehåndtag/forreste håndbeskyttelse (5)

• Savkæden kører ikke, när kædebremsen er låst.
• Stopper omgående savkæden ved tilbageslag.
• Håndtaget kan også betjenes manuelt.
• Beskytter brugerens venstre hånd, hvis den glider af det forreste håndtag.

Kædefangbolt (8)

- Reducerer faren for kvæstelser, hvis savkæden hopper af eller brister.

Barkstøtte (19)

• ∅ger stabiliteten, när der skal udføres lodrette snit.
  • Gør savningen nemmere.

Savkæde (7) med lavt tilbageslag

- hjælper med at absorbere tilbageslag med specialudviklede sikkerhedsanordninger.

Vippekontakt (23)

- Ved tryk på vippeknappen, slukkes apparatet øjeblikkeligt.

Montering

Montering af savkæde og sværd

▲ FORSIGTIG! Vedligeholdelsesarbejde og justeringer skal altid udføres med slukket motor og trukket tændrørsstik (37).

▲ FORSIGTIG! Fare for snitsår! Anvend skærefaste handsker, när du håndterer savkæden eller sværdet.

Bemærk

- Inden du monterer en ny savkæde: Kontrollér sværdet og kædehjulet for skader.

Nødvendige værktøjer og hjælpemidler

- Kombinationsværktøj

Fremgangsmåde (Fig. A)

1. Placer produktet på en flad overflade.
2. Løsn kædebremsen: Træk kædebremsehåndtaget (5) hen mod det forreste håndtag (14). Du kan kun montere kædehjulsafdækningen (11) igen, hvis kædebremsebåndet er afspændt.
3. Placér sværdet (6) på sværdboltene (29)og skub det frem til kædehjulet (31).
4. Før savkæden (7) over kædehjulet (31).
5. Læg savkæden (7) på oversiden af sværdet (6) og ind i sværdrillen. Begynd ved kædehjulet (31). Det er normalt, at savkæden (7) hænger lidt ned.
6. Træk sværdet (6) frem, for at sætte savkæden7) under spænding.
7. Sæt kædehjulsafdækningen (11) på. Sørg for at kædespændestiften (32) falder i hak i holderen (30).
8. Spænd de to møtrikker (9) af kædehjuls- afdækningen (11) håndfast. Sværdet skal stadig kunne bevæge sig.
9. Spænd savkæden: Drej kædespændeskruen (10) med kombinationsværktøjet (20) ∪.
10. Stram møtrikkerne (9) på kædehjulsaf-dækningen (11) med kombinationsværktøjet (20).

Drift

Før ibrugtagning

▲ ADVARSEL! Fare for kvæstelser! Bær altid beskyttelseshandsker, beskyttelsesbriller, et høreværn, en beskyttelseshjelm og skærefast arbejdsbeklædning når du arbejder med kædesaven. Træk tændrørsstikket (37) før alt arbejde på apparatet og aktivér k ædebremsen.

▲ FORSIGTIG! Ved savning i tørt træ kan der opstå støv. Bær en egnet støvmaske. Udfør følgende trin før ibrugtagning af kædesaven:

- i givet fald Montering af savkæde og sværd, s. 247

DK

• Spænd savkæden, s. 255
  • Påfylde kædeolien, s. 248
  • Kontrol af kædebremse, s. 248
• Kontrol af olieautomatik
• kontrollér at beskyttelsesanordningerne er i korrekt stand og er fuldstændige, og at alle skruer er spændt fast,
• kontrollér tætheden af brændstofsystemet,
• kontrollér at kædesaven ikke er i kontakt med genstande.

BEMÆRK! Kontrollér apparatet, hvis du taber det på jorden eller ved andre stødpåvirkninger, for beskadigelser. Apparatet må kun startes i driftssikker tilstand.

BEMÆRK! Kædesaven kan miste olie, se Rengøring, vedligeholdelse og opbevaring, s. 252.

Kontrol af kædebremse

ADVARSEL! Der er risiko for kvæstelser på grund af savkædens efterløb. Hvis ikke kædebremsen fungerer korrekt, må kædesaven ikke benyttes. Kontakt vores Service-Center, s. 260.

Kontrollér kædebremsen før saven tæn- des

1. Kontrollér at kædebremsehåndtaget (5) og mekanikken er rene.
2. Kontrollér om kædebremsehåndtaget (5) falder i hak i slutpositionen.
   Nej: Du må ikke arbejde med kædesaven! Kontakt vores servicecenter.

Kontrollér kædebremsen ved tænding

Disse trin er del af enhver tænding.

Kontrol af kædesmøring

BEMÆRK! Hvis du bruger kædesaven med for lidt olie, reduceres savkædens skæreevne og levetid, da savkæden hurtigere bliver sløv. For lidt olie kan ses ved, at der opstår røg eller misfarvning af sværdet. Kontrollér at der altid er nok olie på kæden.

Bemærk

• Kontrollér oliestanden før arbejdets begyndelse.
• Kontrollér kædesmøringens funktion ved hver tænding.
• Du kan til enhver tid kontrollere kædesmøringen under brugen.

Fremgangsmåde

1. Mens savkæden kører: Hold kædesaven over lys undergrund. Vær opmærksom

på oliesporet. Kædesaven må ikke røre ved jorden!

• Tydeligt oliespor: Kædesaven arbejder problemfrit.
• Svagt oliespor: Indstilling af oliesmøring, s. 253
• Ingen oliespor:Påfylde kædeolien, s. 248; Rengør oliepassagen, s. 253.

Påfylde kædeolien

⚠ ADVARSEL! Brandfare! Sluk altid apparatet og lad motoren køle af, før du hælder kædeolie på.

BEMÆRK! Hvis du bruger kædesaven med for lidt olie, reduceres savkædens skæreevne og levetid, da savkæden hurtigere bliver sløv. For lidt olie kan ses ved, at der opstår røg eller misfarvning af sværdet. Kontrollér at der altid er nok olie på kæden.

Så snart kæden kører, flyder olien til sværdet (6).

• Kontrollér oliestanden regelmæssigt, og påfyld olie, när oliestanden er lav. Tankindhold: 160 cm ^3 (0,16 l)
• Anvend biokædeolie, som indeholder ind-holdsstoffer til reduktion af friktion og sli-tage. Alternativt kan der anvendes en kæ-desmøreolie med lavt indhold af klæbe-additiver.
• Tøm olietanken inden længere driftspau-ser (6–8 uger).

Fremgangsmåde

1. Læg apparatet på siden, tankdækslet (17) skal pege opad.
2. Skru tankdækslet (17) af.
3. Hæld biokædeolie i tanken.
4. Eventuelt spildt olie skal tørres op.
5. Skru tankdækslet (17) op.

Bland brændstoffet og fyld det i

Bemærk

- ARE! Brand- eller eksplosionsfare! Sørg for god ventilering, når du håndte- rer brændstof. Ryg ikke under optank- ning, og hold varmekilder af enhver slags på afstand. Optank aldrig, mens moto- ren kører. Åbn forsigtigt tankdækslet, så et eventuelt overtryk kan slippe langsomt ud. Apparatet skal startes i en afstand på mindst 3 m fra stedet, hvor der blev på- fyldt brændstof.

• FDRSIGTIG! Anvend kun den brændstofblanding, der anbefales i vejledningen. Brændstofblandingen ældes. Anvend derfor en brændstofblanding, der er ældre end 3 måneder(E10: 30 døgn). Overholdes dette ikke, kan motoren blive beskadiget, og du mister dit garantikrav.
• ADVARSEL! Sundhedsfare! Undgå direkte hudkontakt med benzin og indåndingen af benzindampe.
• BEMAERK! Uegnet brændstof kan beskadige totaktsmotoren. Driv apparatet udelukkende med en blanding af benzin og totaktsmotorolie (Forhold: 40:1).
• Tankvolumen (Brændstof): 230 cm ^3 (0,23 l) tilladt brændstof: ROZ 95 (E10)
• Niveauet kan aflæses på brændstofindikatoren (18).
• Den optimale effekt opnås ved anvendelse af olie til luftkølede totaktsmotorer.

Nødvendige værktøjer og hjælpemidler

• Brændstof-blandeflaske (27)

Benzin 2-takts olie
40:1
1 | 25 ml
3 | 75 ml
5 | 125 ml

Blanding af brændstof

På brændstof-blanderflasken (27) er der en skala, som angiver blandingsforholdet til en tankfyldning.

1. Hæld først benzin i brændstof-blandeflasken (27) op til markeringen (PETROL).
2. Hæld dernæst totaktsmotorolie ned til benzinen og op til markeringen (OIL).
3. Luk og ryst brændstof-blandeflasken (27).

Påfyldning af brændstof

1. Læg apparatet på siden, tankdækslet (22) skal pege opad.
2. Skru tankdækslet (22) af.
3. Hæld brændstofblandingen i tanken.
4. Tør brændstofrester rundt om tankdækslet af.
5. Luk tankdækslet (22) igen.

Tænd og sluk

⚠️ FARE! Brug aldrig motorsaven i nærheden af antændelige væsker eller gasser.
▲ FORSIGTIG! Savkæden må ikke bevæge sig i tomgang. Hvis savkæden bevæger sig i tomgang, er der et problem med koblingen eller tomgangsomdrejningstallet. Kontakte service-centeret.

Koldstart

▲ ADVARSEL! Der er fare for kvæstelser ved start af savkæden. Vær opmærksom på, at kædebremsen er aktiveret. Apparatet har en startgaslås. Startgaslåsen aktiveres, när koldstartshåndtaget (1) manuelt trykkes ind igen. Hvis apparatet startes nu og kædebremsen ikke er aktiveret, begynder savkæden at køre.

Bemærk

- Kontrollér om der er en tilstrækkelig mængde kædeolie i tanken, og påfyld kædeolie ved behov (Påfylde kædeolien, s. 248).

Fremgangsmåde

1. Placér apparatet på en fast og stabil undergrund og tag kædebeskyttelsen (21) af. Savkæden (7) må hverken røre ved undergrunden eller genstande.
2. Aktivér kædebremsen ved at trykke kædebremsehåndtaget (5) væk fra det forreste håndtag (14), indtil kædebremsen falder i hak.
3. Tryk 6x på brændstofpumpen (13).
4. Træk koldstartshåndtaget (1) i position N.
5. Hold apparatet fast med én hånd i det forreste håndtag (14). Tag med den anden hånd fat i startgrebet (15) ved start-snoren og træk startsnoren langsomt ud indtil første modstand.
6. Træk nu hurtigt i startsnoren, indtil motoren starter. Gentag fremgangsmåden, hvis motoren ikke starter. Så længe koldstartshåndtaget (1) er trukket ud, starter motoren kun kort og slukkes igen pga. den lukkede chokeplade.
7. Så snart motoren er slukket, aktiveres både gashåndtagsspærren (3) og gashåndtaget (4). Koldstartshåndtaget (1) springer automatisk i driftstilstanden "Varmstart".
8. Træk nu igen i startsnoren, indtil motoren starter.

Lad apparatet løbe varm i tomgang mellem 45 sekunder og 1:30 minutter.

Læs kapitel Fejlsøgning, s. 258, hvis motoren ikke starter efter flere forsøg.

1. Løsn kædebremsen ved at trække kædebremsehåndtaget (5) hen mod det forreste håndtag (14), indtil kædebremsen løsner sig.

▲ FORSIGTIG! Hvis savkæden bevæger sig i tomgang, er der et problem med koblingen eller tomgangsomdrejningstallet. Tag apparatet ud af drift og henvend dig til service-centeret.

1. Hvis du nu aktiverer gashåndtagsspærren (3) og gashåndtaget (4), kører savkæden (7).

Varmstart

Bemærk

• En varmstart kan udføres maks. 15 - 20 min. efter sidste anvendelse.
• Kontrollér om der er en tilstrækkelig mængde kædeolie i tanken, og påfyld kædeolie ved behov (Påfylde kædeolien, s. 248).

Fremgangsmåde

1. Placér apparatet på en jævn og stabil undergrund og tag kædebeskyttelsen (21) af. Savkæden (7) må hverken røre ved undergrunden eller genstande.
2. Lad koldstartshåndtaget (1) blive i sin position |↑|.
3. Aktivér kædebremsen ved at trykke kædebremsehåndtaget (5) væk fra det forreste håndtag (14), indtil kædebremsen falder i hak.
4. Tryk 6x på brændstofpumpen (13).
5. Hold apparatet fast med én hånd i det forreste håndtag (14).
6. Tag med den anden hånd fat i startgrebet (15) ved startsnoren. Træk startsnoren langsomt ud indtil første modstand.
7. Træk nu flere gange hurtigt i startsnoren. Motoren bør starte efter 1-2 træk. Hvis ikke motoren starter efter flere for- søg, skal du prøve fremgangsmåden: Koldstart, s. 249.
8. Løsn kædebremsen ved at trække kædebremsehåndtaget (5) hen mod det forreste håndtag (14), indtil kædebremsen løsner sig.

⚠ FORSIGTIG! Hvis savkæden bevæger sig i tomgang, er der et problem med

koblingen eller tomgangsomdrejningstallet. Tag apparatet ud af drift og henvend dig til service-centeret.

1. Hvis du nu aktiverer gashåndtagsspærren (3) og gashåndtaget (4), kører savkæden (7).

Slukning af motoren i nødstilfælde

1. Aktivér vippekontakten (23).

Slukning af motoren

1. Slip gashåndtaget (4) i givet fald.
2. Aktivér vippekontakten (23).

Afgrening

ADVARSEL! Fare for kvæstelser! Hvis savkæden er fastklemt, må du ikke forsøge at trække kædesaven ud med vold. Sluk motoren og brug en trækarm eller en kile for at frigøre kædesaven.

• Sørg for god stabilitet når du fjerner grene.
• Snavs, sten, løs bark, søm, klemmer og tråde skal fjernes fra træet.
• Savkæden må under gennemsavningen eller efterfølgende hverken komme i kontakt med jorden eller andre genstande.
• Sav ikke med spidsen af skæreudstyret.
• Vær også opmærksom på sikkerhedsforanstaltningerne mod tilbageslag (Årsager til tilbageslag og hvordan de forebygges, s. 246)
• Hvis muligt skal træplejesaven ved afgrening støttes med barkstøtten (19).
• Vær opmærksom på, at kædesaven ved afslutningen af snittet kan svinge nedad på grund af sin egen vægt. Kædesaven støttes ikke længere i snittet. Hold imod.
• Sluk altid for kædesavens motor, inden du skifter til et nyt træ.

Afgrening af delstykker

Afkort lange eller tykke grene, før du foretager det endelige snit. Dermed undgår du, at savkæden sætter sig fast.

Arbejde med reb og sele

Dette afsnit beskriver hensigtsmæssige arbejdsmetoder for at mindske risikoen for kvæstelser ved arbejde med kædesave til træbeskæring i højden med reb og sele. Selvom dette afsnit kan danne et grundlag for vejlednings- og træningslitteratur, bør det ikke ses som en erstatning for en regulær

uddannelse. Vejledningen i dette bilag er kun et eksempel på den bedste arbejdspraksis. Nationale eller andre bestemmelser, som kan være mere krævende, kan være gældende. Indhold i dette afsnit:

- Generelle anbefalinger som bør overholdes før der anvendes en kædesav til træbeskæring i højden med reb eller sele.

- Forberedelser inden anvendelsen af en kædesav med reb eller sele.

Hvordan bruges en kædesav til beskæring og savning af træer, herunder sikre arbejdsstillinger til tohåndsbrug, start af kædesaven, skæring med kædesaven, begrænsninger for enhåndsbrug og frigørelse af en fastklemt kædesav.

Dette afsnit omhandler ikke teknikker til at styre sektioner med kviste og grene, der saves med kædesaven. Det omhandler heller ikke de generelle aspekter af sikker brug, der allerede er behandlet.

Generelle anbefalinger

• Operatøren af en kædesav til træbeskæring i højden med reb og sele bør aldrig arbejde alene. En medhjælper på jorden, der er uddannet i hensigtsmæssige nedhjælpsprocedurer, bør være til stede for at hjælpe til.
• Operatøren bør være uddannet i generelle sikkerhedsanvisninger for klatring og arbejdsteknikker, og have passende udstyr som sele, reb, stropper, karabinhager og andet udstyr for at opretholde sikre arbejdsstillinger for både sig selv og kædesaven.

Forberedelse af kædesaven til brug

• Kædesaven skal kontrolleres, fyldes op med brændstof, startes og opvarmes af medhjælperen. Derefter slukkes kædesaven før den sendes op til operatøren i træet.
• Kædesaven bør være udstyret med en passende strop til fastgørelse til operatørens sele (Fig. B. ①).

- Fastgør stroppen rundt om fastgørelsespunktet på bagsiden af kædesaven.

- Fastgør passende karabinhager for at muliggøre indirekte (via stroppen) eller direkte fastgørelse (via fastgørelsespunktet på kædesaven) af kædesaven til operatørens sele.

• Kontrollér at kædesaven er sikkert fastgjort, når den sendes op til operatøren.

• Kontrollér at kædesaven er sikkert fastgjort til selen, før den løsnes fra hejseudstyret.

• Muligheden for at fastgøre kædesaven direkte til selen reducerer risikoen for beskadigelser af udstyret, når du bevæger dig rundt i træet. Kædesaven bør altid være slukket, når den fastgøres direkte til selen.

• Kædesaven bør kun fastgøres til de anbefalede fastgørelsespunkter på selen. De kan befinde sig i midten (set forfra eller bagfra) eller på siderne. Når det er muligt skal kædesaven fastgøres til det midterste, bagerste fastgørelsespunkt, for at få den på afstand af klatrereb, og for at fordele kædesavens vægt på operatørens rygsøjle (Fig. B. ②).
• Når kædesaven flyttes fra et fastgørelsespunkt til et andet, skal operatøren sikre sig, at kædesaven er fastgjort i den nye position, før han frigør den fra den tidligere position.

Brugen af kædesaven i træet

- Analyse af uheld

En analyse af uheld med disse kædesave til træbeskæringsarbejde viser, at den primære årsag til uheld er en uhensigtsmæssig enhåndsbetjening af kædesaven. Ved langt de fleste uheld undlader operatøren at arbejde i en sikker arbejdstilling, hvor kædesaven ikke holdes fast med begge hænder på håndtagene. Dette øger risikoen for kvæstelser af følgende årsager:

• Operatøren har ikke et fast greb i kædesaven, hvis den slår tilbage.
• Operatøren har for lidt kontrol over kædesaven, hvilket medfører at kædesaven nemmere kan komme i kontakt med klatrereb og operatørens krop (især venstre hånd og arm).
• Operatøren mister kontrollen pga. en usikker arbejdsstilling. Dette kan resultere i kontakt med kædesaven pga. af en uventet bevægelse under arbejdet.

- Sikring af arbejdsstillingen til tohåndsbrug

For at sikre sikker betjening af kædesaven med begge hænder, bør operatøren indtage en sikker arbejdsstilling:

- Når operatøren arbejder tæt på stammen med lave sidekræfter, kan et sikkert fodfæste være tilstrækkeligt for at opretholde en sikker arbejdsstilling. Hvis operatøren bevæger sig væk fra stammen, skal han træffe foranstaltninger til at fjerne eller modvirke stigende sidekræfter. Dette kan opnås ved at omdirigere hovedrebet via det supplerende forankringspunkt, eller ved at bruge en justerbar strop direkte fastgjort til selen til et supplerende forankringspunkt (Fig. B. ③).

- For at sikre et godt fodfæste i arbejdstillingen, kan der gøres brug af en midlertidig fodløkke ved hjælp af en slynge (Fig. B. ④).

Start af kædesaven i træet

- Procedure for start af kædesaven i træet:

• Træk kædebremsen før start.
• Når du starter kædesaven, skal den holdes på enten venstre eller højre side af kroppen:

på venstre side: Hold kædesaven fast med venstre hånd på det forreste håndtag og startsnoren i højre hånd. Brug venstre hånd til at skubbe motorsaven væk fra kroppen.

på højre side: Hold kædesaven fast med højre hånd på et af håndtagene og startsnoren i venstre hånd. Brug højre hånd til at skubbe kædesaven væk fra kroppen.

• Aktivér altid kædebremsen før du sænker en kørende kædesav ned på stroppen.
• Operatøren bør altid kontrollere kædesaven for brændstof før de afgørende snit laves.

Frigørelse af en fastklemt kædesav

Procedure for frigørelsen af en fastklemt kædesav:

• sluk for kædesaven og fastgør den sikkert til træstammen ved snittet eller til et separat reb,
• træk kædesaven væk fra kærven, mens du løfter grenen om nødvendigt, og

- brug eventuelt en håndsav eller en anden kædesav til at frigøre den fastklemte kædesav, ved at skære et stykke på mindst 30 cm væk fra den fastklemte kædesav. Uanset om der bruges en håndsav eller en kædesav til at frigøre en fastklemt kædesav, skal frigørelsessnittet altid foretages udad (mod spidserne af grenen), for at undgå, at kædesaven rammes og for at undgå yderligere uheldige situationer.

⚠ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Beskyt dig selv ved vedligeholdelses- og rengøringsarbejder. Sluk for motoren.

Vedligeholdelses- og servicearbejde, som ikke er beskrevet i denne betjeningsvejledning, skal udføres af vores servicecenter. Anvend kun originale reservedele.

▲ FORSIGTIG! Kædesaven kan efter brug spilde olie, og olien kan løbe ud, hvis du opbevarer saven på siden eller på hovedet. Det er normalt og afhænger af den nødvendige ventilationsåbning i den øverste del af tanken, og giver ikke anledning til reklamation. Da alle kædesave kontrolleres og testes med olie under fremstillingen, kan der på trods af, at de tømmes, være en rest olie i tanken, som under transporten kan tilsmudse huset en smule. Rengør huset med en klud.

Rengøring

⚠ ADVARSEL! Elektrisk stød! Sprøjt aldrig vand på apparatet.
⚠ ADVARSEL! Rengøringen skal principielt udføres med slukket, afkølet motor og udtrukket tændrørsstik/aktiveret kædebremse.
⚠ FORSIGTIG! Fare for snitsår! Anvend skærefaste handsker, när du håndterer savkæden eller sværdet.

BEMAERK! Fare for skader. Kemiske substanser kan angribe apparatets plastdele. Brug ikke rengørings- eller opløsningsmiddel.

Rengør apparatet grundigt. Derved forlænges apparatets levetid og ulykker forebygges.

Rengøring efter hver brug

• Hold håndtagene fri for benzin, olie eller fedtstof. Rengør eventuelt håndtagene med en fugtig klud med sæbevand.
• Rengøring af savkæden. Anvend ikke væsker til rengøring af kæden. Smør et tyndt lag kædeolie på kæden efter rengøringen.
• I forbindelse med rengøring skal kædehjulsafdækningen (11) tages af, så også dette område kan rengøres.
  • Rengør sværdet (6)
• Rengør luftgællerne og apparatets overflader med en pensel eller en tør klud.
• Rengør oliepassagen (33) for at sikre en problemfri, automatisk oliering af savkæden under driften. Til dette kan du bruge

en pensel eller en klud, for at tørre resterne væk fra oliepassagen.

Vedligeholdelse

▲ ADVARSEL! Uhensigtsmæssig vedligeholdelse, brugen af ikke-godkendte reservedele eller fjernelse eller ændring af sikkerhedskomponenter kan føre til forlængede kædebremsetider, og en øget risiko for tilbageslag.

Vedligeholdelsesintervaller

Udfør vedligeholdelsesarbejdet, som er opført i tabellen, regelmæssigt. Med regelmæssig vedligeholdelse forlænges levetiden af dit apparat. Derudover opnår du optimal skæreydelse og undgår ulykker.

Apparatdel Handling Før hver		anvendelse	Efter 10 driftstimer	Efter hver anvendelse
Kædebremsens komponenter	Visuel kontrol, udskift ved behov	√
Kædehjul (31) Visuel kontrol, udskift ved behov √
Savkæde (7) Kontrollér savkæden, smør med olie, efterslib eller udskift ved behov		√
Savkæde (7) Rengør og oliér savkæden √
Sværd (6) Vedligeholdelse af sværdet, s. 256		√		√
Sværd (6) Vend sværdet, s. 256 √
Olieautomatik Kontrollér, rengør olie-passagen ved behov		√
Kobling Kontrollér stilstand under tomgang		√
Skruer, møtrik-ker, bolte	Kontrollér og tilspænd		√
Luftfilter (36)	Rengøring af luftfilter, s. 254			√
Tændrør (38) Kontrollér/indstil/udskift tændrør, s. 254			√

Vedligehold af kædesmøring

Kontrollér oliestanden og kædesmøringens funktion før arbejdets begyndelse.

BEMAERK! Hvis du bruger kædesaven med for lidt olie, reduceres savkædens skæreevne og levetid, da savkæden hurtigere bliver sløv. For lidt olie kan ses ved, at der opstår røg eller misfarvning af sværdet. Kontrollér at der altid er nok olie på kæden.

Indstilling af oliesmøring

Drej oliereguleringsskruen (16) på undersiden med en kærvskruetrækker.

• ⚙ : ∅g oliesmøringen
• ⬇ : Reducér oliesmøringen

Rengør oliepassagen

Rengør oliepassagen regelmæssigt for at sikre en problemfri, automatisk oliering af savkæden under driften.

1. Afmontering af savkæde og sværd, s. 254

2. Fjern rester og snavs i oliepassagen (33) med en pensel eller en klud.

3. Hvis rengøringen af oliepassagen ikke lykkes, skal kædesaven repareres af vores kundeservice. Kontakt vores servicecenter.

Rengøring af luftfilter

⚠ FORSIGTIG! Anvend aldrig apparatet uden luftfilter. I modsat fald slipper støv og snavs ind i motoren og medfører skader på maskinen. Hold luftfilteret rent.

Fremgangsmåde (Fig. C)

1. Sluk motoren og lad apparatet køle ned.
2. Fjern vingemøtrikken (25).
3. Fjern luftfilterdækslet (24).
4. Fjern luftfilterhuset (35). Luftfilteret (36) befinder sig inde i luftfilter- huset.
5. Rengør luftfilteret (36) med vand og lad det lufttørre. Anvend aldrig benzin til rengøring!
   BEMÆRK! Udskift luftfilteret36, hvis det er slidt, beskadiget eller meget snavset (Reservedele og tilbehør, s. 260).
6. Rengør også filternettet af luftfilterhuset (35) for støv og snavs.
7. Indsæt luftfilteret (36) i luftfilterhuset (35).
8. Sæt luftfilterhuset (35) igen på luftfilterbolten (34).
9. Sæt luftfilterdækslet (24) på luftfilterbolten (34).
10. Fastgør luftfilerdækslet (24) med vinge- møtrikken (25).

Kontrollér/indstil/udskift tændrør

⚠ FORSIGTIG! Slidte tændrør eller for stor tændingsafstand medfører en reduktion i motorens ydelse. Sørg for at tændrør er i god stand.

Nødvendige værktøjer og hjælpemidler

• Kombinationsværktøj
• Søgelære (kan fås i faghandlen)
• Stålbørste
• Reservetændrør L8RTC

Fremgangsmåde (Fig. D)

1. Sluk motoren og lad apparatet køle ned.
2. Fjern vingemøtrikken (25).
3. Fjern luftfilterdækslet (24).
4. Træk tændrørsstikket (37) af tændrøret (38).

5. Drej tændrøret (38) ∅ ud med et kombinationsværktøj (20).

6. Du kan nu kontrollere, justere og rengøre tændrøret:

7. Kontrollér med en søgelære, om elektrodeafstanden har følgende værdi: 0,6–0,7 mm
8. Indstil om nødvendigt afstanden: Bøj stelelektroden på tændrøret (38) forsigtigt.
9. Rengør tændrøret (38) med en stålbørste.
10. Hvis tændrøret ikke kan sættes i god stand: Skift tændrøret ud.
11. Drej tændrøret (38) ∪ ind med et kombinationsværktøj (20).
12. Sæt tændrørsstikket (37) på tændrøret (38).
13. Sæt luftfilterdækslet (24) på luftfilterbolten (34).
14. Fastgør luftfilerdækslet (24) med vinge- møtrikken (25).

Indstil karburator

Karburatoren er fra fabrikken forudindstillet til optimal ydelse. Hvis der er behov for efterindstillinger, skal disse udføres af et autoriseret værksted.

Afmontering af savkæde og sværd

▲ FORSIGTIG! Vedligeholdelsesarbejde og justeringer skal altid udføres med slukket motor og trukket tændrørsstik (37).

▲ FORSIGTIG! Fare for snitsår! Anvend skærefaste handsker, när du håndterer savkæden eller sværdet.

Nødvendige værktøjer og hjælpemidler

- Kombinationsværktøj

Fremgangsmåde

1. Placer produktet på en flad overflade.
2. Løsn kædebremsen: Træk kædebremse-håndtaget (5) hen mod det forreste hånd-tag (14).
   Du kan kun montere kædehjulsafdækningen (11) igen, hvis kædebremsebåndet er afspændt.
3. Afspænding af savkæden (7): Drej kædespændeskruen (10) med kombinationsværktøjet (20) ∪.
4. Fjern møtrikkerne (9) på kædehjulsaf-dækningen (11) med kombinationsværktøjet (20).
5. Fjern kædehjulsafdækningen (11).
6. Skub sværdet (6) mod kædehjulet (31).

Du kan tage savkæden (7) og sværdet6) af.

Skift af savkæde og sværd

Før savkæden udskiftes, skal styreskin- nens not rengøres for snavs, da aflejringer af snavs kan få savkæden til at springe ud af skinnen. Aflejringerne kan også opsuge kæ- deolien. Konsekvensen kan være, at kædeo- lien ikke eller kun i ringe grad trænger ned til undersiden af skinnen og smøringen derved forringes.

▲ ADVARSEL! Fare for kvæstelser! Brugen af ikke-godkendte kombinationer af sværd og savkæde kan føre til øget risiko for tilbageslag.

Betingelser

- Afmontering af savkæde og sværd, s. 254

Tilladt skæresæt

• Sværd
  Kangxin AP10-40-509P
• Savkæde
  Kangxin 3/8.050x40DL

Fremgangsmåde

1. Skift sværdet (6) / savkæden (7).
2. Montér sværdet (6) og savkæden (7) som beskrevet i Montering af savkæde og sværd, s. 247.

Montering af savkæde og sværd

Monteringen af savkæden og sværdet er beskrevet i kapitel Montering af savkæde og sværd, s. 247.

Spænd savkæden

BEMAERK! Efterspænd eller udskift ikke savkæden i varm tilstand, da den efter afkøling trækker sig lidt sammen igen. Overholdes dette ikke, kan det medføre skader på styreskinnen eller motoren, da savkæden nu ligger for stramt på sværdet.

Savkæden skal spændes regelmæssigt af hensyn til brugerens sikkerhed; samtidig reduceres og forhindres slid og skader på kæden. Vi anbefaler brugeren at kontrollere kædespændingen og korrigere kædespændingen, hvis nødvendigt, før arbejdet påbegyndes og i tidsintervaller af 10 minutter under arbejdet. Ved arbejde med saven opvarmes savkæden, hvorved den udvider sig en smule. Denne "forlængelse" må man særligt forvente ved nye savkæder.

Kædespænding og kædesmøring påvirker i høj grad savkædens levetid. Ved en ny savkæde skal kædespændingen efterjusteres efter maksimalt 5 snit.

Savkæden er spændt korrekt, når den ikke hænger ned på sværdets underside og kan trækkes hele vejen rundt med hånden iført handsker. Når der trækkes i savkæden med 9 N (ca. 1 kg) trækkraft, må savkæden og sværdet ikke have en indbyrdes afstand på mere end 2 mm.

10 min 9 N max. 2 mm

▲ FORSIGTIG! Vedligeholdelsesarbejde og justeringer skal altid udføres med slukket motor og trukket tændrørsstik (37).

Nødvendige værktøjer og hjælpemidler

- Kombinationsværktøj

Kontrollér kædespændingen

Træk savkæden (7) opad i oversiden af sværdet (6).

• Savkæden kan næsten ikke trækkes opad: Kædespændingen er for høj. Løsn savkæden.
• Savkæden kan trækkes så meget opad, at drivleddene lige akkurat ikke er helt synlige: Kædespændingen er korrekt.
• Savkæden kan trækkes så meget opad, at drivleddene er helt synlige: Kædespændingen er for lav. Spænd savkæden.

Fremgangsmåde

1. Løsn kædebremsen: Træk kædebremse-håndtaget (5) hen mod det forreste hånd-tag (14).
   Du kan kun montere kædehjulsafdækningen (11) igen, hvis kædebremsebåndet er afspændt.
2. Løsn møtrikkerne (9) på kædehjulsafdækningen (11) med kombinationsværktøjet (20).

3. Spænd savkæden: Drej kædespændeskruen (10) med kombinationsværktøjet (20) ∪.
   Løsn savkæden: Drej kædespændeskruen (10) med kombinationsværktøjet (20) 5.

4. Stram møtrikkerne (9) på kædehjulsaf-dækningen (11) med kombinationsværktøjet (20).

Ved en ny savkæde skal kædespændingen efterjusteres efter maksimalt 5 snit.

Tilkøring af en ny savkæde

Ved en ny savkæde forringes spændekraften efter et stykke tid. Derfor skal du efter de første 5 snit, og senest efter at have savet i 10 minutter, efterspænde savkæden (Spænd savkæden, s. 255).

⚠ ADVARSEL! Fare for kvæstelser! Fastgør aldrig en ny savkæde på et slidt kædehjul eller på et beskadiget eller slidt sværd. Savkæden kan hoppe af eller briste.

Indstilling af kædespænding

Indstillingen af kædespændingen er beskrevet i kapitel Spænd savkæden, s. 255.

Vedligeholdelse af sværdet

⚠ ADVARSEL! Fare for snitsår! Anvend skærefaste handsker, när du håndterer savkæden eller sværdet.

Nødvendige værktøjer og hjælpemidler

• Kombinationsværktøj
• Flad fil

Fremgangsmåde

1. Sluk motoren og lad apparatet køle ned.
2. Løsn kædebremsen: Træk kædebremse-håndtaget (5) hen mod det forreste hånd-tag (14).

Du kan kun montere kædehjulsafdækningen (11) igen, hvis kædebremsebåndet er afspændt.

1. Løsn de to møtrikker (9) til kædehjulsaf-dækningen (11) med kombinationsværktøjet (20).
2. Drej kædespændeskruen (10) med kombinationsværktøjet (20) ⚫, for at afspænde savkæden (7).
3. Tag kædehjulsafdækningen (11), sværdet (6) og savkæden (7) af.
4. Kontrollér sværdet (6) for slitage. Fjern grater og ret styrefladerne med en flad fil.
5. Rengør oliepassagen (33) for at sikre en problemfri, automatisk oliering af savkæden under driften.
6. Monter sværdet (6), savkæden (7) og kædehjulsafdækningen (11), og spænd savkæden (7) igen.

BEMAERK! Når oliepassagen i optimal tilstand, sprøjter savkæden få sekunder efter start af kædesaven automatisk lidt olie ud.

Skift barkstøtten

1. Afmontering af savkæde og sværd, s. 254
2. Løsn skruerne ved barkstøtten (19).
3. Skift barkstøtten (19).
4. Spænd skruerne ved barkstøtten (19).
5. Montering af savkæde og sværd, s. 247

Vend sværdet

⚠ FORSIGTIG! Fare for snitsår! Anvend skærefaste handsker, när du håndterer savkæden eller sværdet.

Bemærk

- Sværdet (6) skal vendes ca. hver 10. arbejdstime, for at sikre en jævn slitage.

Fremgangsmåde

1. Afmontering af savkæde og sværd, s. 254
2. Drej sværdet omkring dets vandrette akse.

Vær derved opmærksom på løberetningen af savkæden

1. Montering af savkæde og sværd, s. 247

Slibning af skæretænder

⚠ FORSIGTIG! Fare for kvæstelser! En forkert slebet savkæde øger risikoen for tilbage-slag! Anvend skærefaste handsker, när du håndterer savkæden eller sværdet.

En skarp savkæde sikrer en optimal skæreydelse. Den skærer uden besvær gennem træet og efterlader store, lange træspåner.

En savkæde er sløv, når du skal presse skæreudstyret gennem træet, og træspånerne er meget små. Når savkæden er meget sløv, opstår der slet ingen spåner men kun træstøv.

Til slibning af savkæden skal du bruge specialværktøj, der sikrer, at kæden slibes i den rigtige vinkel og i den rigtige dybde. Vi anbefaler, at uerfarne brugere af kædesave får savkæden slebet af en fagmand eller af et specialværksted. Hvis du selv har mod på at slibe kæden, følg fremgangsmåden som er beskrevet i vejledningen til din savkædesliber (f.eks. PARKSIDE PSG 85 B2).

- Kædens savdele er skæreleddene, som består af en skæretand og en dybdebegrænser. Højdeafstanden mellem disse to bestemmer slibedybden.

• Savkæden er slidt op og skal udskiftes med en ny savkæde, når der kun er ca. 4 mm af skæretanden tilbage.

• Når skæretænderne slibes, skal der tages hensyn til følgende værdier :

• Slibevinkel (25°)

• Brystvinkel (10°)
• Slibedybde (0,6 mm)
  • Rundfilsdiameter (4,8 mm (3/16"))

ADVARSEL! Fare for ulykker! Afvigelser fra skæregeometriens målangivelser kan medføre øget tendens til tilbageslag af apparatet.

Nødvendige værktøjer og hjælpemidler

• Rund fil
• Flad fil

Fremgangsmåde

1. Sluk motoren og lad apparatet køle ned.
2. Kontrollér at savkæden er spændt, for at slibningen kan udføres korrekt.
3. Slib altid indefra og ud. Før den runde fil udad fra skæretandens inderside. Løft filen op, når du trækker den tilbage.
4. Slib først tænderne på den ene side. Vend savkæden og slib tænderne på den anden side.
5. Kontrollér alle skæreleddenes længde. Efter slibningen skal alle skæreled være lige lange og lige brede.
6. Kontrollér slibedybden (dybdebegrænsningen) efter hver tredje slibning og file højden ved hjælp af en flad fil. Dybdebegrænsningen bør sættes tilbage med ca. 0,6 mm i forhold til skæretanden.
7. Afrund dybdebegrænsningen lidt fremad efter tilbagestillingen.

Opbevaring

• Rengør og vedligehold apparatet inden opbevaring.
• Sæt sværdbeskyttelsen (21) på.
• Kombinationsværktøjet (20) kan opbevares ved kædebeskyttelsen (21).
• Tøm olietanken før længere driftspau-ser. Den gamle olie skal bortskaffes miljørigtigt (Bortskaffelse/miljøbeskyttelse, s. 258).

Der kan være olierester i slangerne og i apparatet, som kan sive ud under opbevaringen. Stil apparatet på et egnet underlag/i et oliekar til opbevaring.

- Opbevar apparatet på et tørt og støvbeskyttet sted uden for børns rækkevidde.

▲ FORSIGTIG! Brændstofrester i karburatoren kan føre til startproblemer eller permanente skader på apparatet.

Ved driftspauser på op til 3 måneder

1. Tøm brændstoftanken på et godt ventileret sted.
2. Start motoren og lad den køre i tomgang, indtil motoren stopper og karburatoren er uden brændstof.
3. Lad motoren køle ned (ca. 5 minutter).

Yderligere tiltag ved driftspauser på mere end 3 måneder

1. Fjern tændrøret (38) med et kombinationsværktøj (20) (Kontrollér/indstil/udskift tændrør, s. 254).
2. Fyld en teskefuld med ren totaktsolie i forbrændingskamret.
3. Træk flere gange langsomt i startsnoren for at fordele olien inde i motoren.
4. Indsæt tændrøret (38) igen.

Fejlsøgning

Den følgende tabel hjælper dig ved fejlsøgning af småfejl:

Symptom Mulig årsag Foranstaltning
Apparat starter ikke	ingen brændstof i tanken Påfyldning af brændstof
	Forkert startrækkefølge Tænd og sluk, s. 249
	Motoren er defekt Kontakt vores servicecenter.
	Tændrør (38) slidt Kontrollér/indstil/udskift tændrør, s. 254
Apparatet går trægt, savkæden hopper af	Utilstrækkelig kædespænding	Spænd savkæden, s. 255
Dårlig skæreevne	Savkæden (7) er monteret forkert	Montering af savkæde og sværd, s. 247
	Savkæden (7) er sløv • Slibning af skæretænder, s. 256• Skift af savkæde og sværd, s. 255
	Utilstrækkelig kædespænding	Spænd savkæden, s. 255
Savkæde kører ikke Kædebremse blokerer savkæde (7)		Kontrol af kædebremse, s. 248
Savæden bliver varm, der opstår røg under savning, misfarvning af skinnen	For lidt kædeolie • Kontrol af oliestand og olieauto-matik• Påfylde kædeolien, s. 248• Vedligehold af kædesmøring, s. 253• Kontakt vores servicecenter.

Transport

• Tildæk sværdet og savkæden med kædebeskyttelsen (21), når du transporterer apparatet.
• På korte strækninger på arbejdspladsen: Bær apparatet i det forreste håndtag (14) med sværdet vendt bagud.
• Sluk apparatet før hver transport. Sikr apparatet under transporten (også i køretøjer) mod at vælte, for at undgå kvæstelser, skader eller tab af brændstof.
• Hold den varme lyddæmper (12) væk fra kroppen.

Bortskaffelse/miljøbe- skyttelse

Bortskaf apparatet efter de lokale forskrifter. Kontakt din lokale kommune for at få flere informationer.

• Sørg for, at spildolie og benzinrester ikke slipper ud i kloaknettet eller afløbet. Bortskaf spildolie og benzinrester på miljørigtig vis - aflever dem på en genbrugsplads.
• Apparatet, tilbehøret og emballagen skal afleveres til miljøvenlig genanvendelse.

• Apparater må ikke bortskaffes som hus- holdningsaffald.

• Tøm olie- og benzintanke forsigtigt, og aflever apparatet på en genbrugsstation.

• Bortskaf tomme olie- og brændstofbeholdere miljørigtig.
• De anvendte plast- og metaldele kan rensorteres og derefter genanvendes.
• Hvis du har yderligere spørgsmål, bedes du kontakte vores servicecenter.

Service

Garanti

Kære kunde,

på dette produkt får du 3 års garanti fra købsdatoen. I tilfælde af mangler ved produktet har du lovmæssige rettigheder over for sælgeren af produktet. Disse lovmæssige rettigheder bliver ikke indskrænket af garantien, som uddybes efterfølgende.

Garantibetingelser

Garantifristen begynder med købsdatoen.

Opbevar den originale kassebon omhygge- ligt. Dette bilag bruges til at dokumentere købet. Hvis der inden for tre år fra købsda- to af dette produkt opstår materiale- eller fabrikationsfejl, bliver produktet - efter vores valg - repareret omkostningsfrit eller erstat- tet. Denne garantiydelse forudsætter, at det defekte apparat samt købsbeviset (kasse- bon) forlægges inden for fristen på tre år, og at det kort beskrives, hvori manglen består, og hvornår den er opstået.

Hvis fejlen dækkes af vores garanti, modtager du et repareret eller et nyt produkt. Reparationen eller et nyt produkt er ikke begyndelsen på en ny garantiperiode.

Garantiperiode og lovmæssige reklamationer

Garantiperioden bliver ikke forlænget pga. garantiydelser. Dette gælder også for skifte-de eller reparerede dele. Eventuelle skader og mangler, som allerede eksisterer ved kø-bet, skal meddeles til producenten straks efter udpakningen. Reparationer, der foretages, efter at garantiperioden er udløbet, la-ves mod betaling.

Garantidækning

Dette apparat blev produceret efter strenge kvalitetskrav og nøje kontrolleret før udleveringen.

Garantiydelser gælder for materiale- og fabrikationsfejl. Denne garanti dækker ikke dele af produktet, der er udsat for normal slitage og derfor kan betragtes som sliddele (f.eks. Savkæde) eller for beskadigelse af skrøbelige dele.

Denne garanti bortfalder, hvis produktet er beskadiget, ikke blev anvendt korrekt eller ikke blev vedligeholdt. For at sikre en korrekt brug af produktet skal alle anvisninger i betjeningsvejledning nøje overholdes. Anvendelser og handlinger, der frarådes i betjeningsvejledningen eller som der advares imod, skal ubetinget undgås.

Produktet er udelukkende beregnet til den private og ikke til den erhvervsmæssige brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, udløber garantien.

Bearbejdning af reklamationer

For at sikre en hurtig behandling af din anmodning skal du følge følgende instruktioner:

• Hav kassebonen og varenummeret (f.eks. IAN 478547_2410) parat som købsbevis ved alle forespørgsler.
• Varenummeret kan aflæses på typeskiltet på produktet, en indgravering på produktet, omslaget af din vejledning (nederst til venstre) eller på klistermærket på bagsiden eller bunden af produktet.
• Kontakt først nedenstående service-center via telefoneller brug vores kontakt-formular, som du finder på parkside-diy.com under kategorien Service, hvis der er funktionsfejl eller andre mangler.
• Et defekt produkt kan sammen med købsbeviset og beskrivelsen af fejlen, og hvornår den er opstået, efter samråd med vores service-center sendes omkostningsfrit til den adresse, som du får oplyst. For at undgå problemer med modtagelsen og yderligere omkostninger er det vigtigt, at du kun bruger den adresse, som du har fået oplyst. Sørg for, at forsendelsen er betalt, ikke er for omfangsrig og ikke sker per ekspres eller andre særlige former for forsendelse. Send apparatet inkl. alt tilbehør, som fulgte med ved købet, og sørg for tilstrækkelig og sikker transportemballage.

Reparationsservice

Kontakt vores service-center i tilfælde af reparationer, som ikke er omfattet af garan-

tien. Service-centeret giver dig gerne et tilbud.

- Vi kan kun bearbejde apparater, hvor forsendelsen er betalt, og som er pakket forsvarligt.

Bemærk: Send dit apparat rengjort og med en beskrivelse af defekten til den nævnte adresse af vores service-center.

- Vi tager ikke imod apparater, uden at forsendelsen er betalt, eller som er sendt som volumenpakker, ekspres-pakker eller andre særlige leveringer.

- Vi bortskaffer dine indsendte, defekte apparater gratis.

Service-Center

Service Danmark

Tel.: [phone]

Kontaktformular på

parkside-diy.com

IAN 478547_2410

Importør

Bemærk at den følgende adresse ikke er en serviceadresse. Kontakt først ovennævnte service-center.

Reservedele og tilbehør kan fås på www.grizzlytools.shop. Hvis der opstår problemer i forbindelse med bestillingen, bedes du kontakte vores online-shop. Hvis du har yderligere spørgsmål, bedes du kontakte: Service-Center, s. 260

Posi-tion-nr.	Betegnelse Best.nr.
6 Sværd 10" AP10-40-509P Kangxin 91120106
7 Savkæde 3/8" 0.375x0,050x40 91120107
8 Kædefangbolt 91120094
19 Barkstøtte 91120108
21 Kædebeskyttelse 91120109
36 Luftfilter 91120099
38 Tændrør 91120063

Oversættelse af den originale EU-overensstemmelseserklæringen

Produkt: Benzindreven kædesav

Model: PBBPS 25 A2

Serienummer: 000001-070000

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med den relevante EU-harmoniseringslovgivning:

2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC • (EU) 2016/1628 & (EU) 2018/989 • 2011/65/EU & (EU) 2015/863

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

For at sikre overensstemmelse er følgende harmoniserede standarder og nationale standarder og forskrifter blevet anvendt:

EN ISO 11681-2:2022 • EN ISO 14982:2009 • EN IEC 63000:2018

I overensstemmelse med direktivet om støjemissioner 2000/14/EC bekræftes følgende: Lydeffektniveau (LWA)

- målt: 110 dB;

- garanteret: 113 dB

Fulgte overensstemmelsesvurderingsproceduren i henhold til 2000/14/EC, bilag VI.

EF-typeafprøvingsattest

• Nummer: M6A 036607 2223 Rev.00

- Notificeret organ: TÜV SÜD Product Service GmbH • NB: 0123 • Ridlerstraße 65 • 80339 München • Tyskland

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar:

Repræsentant for dokumentation

Explosionszeichnung • Exploded view • Vue éclatée • Vista esplosa • Vista explosionada • Explosietekening • Eksploderet tegning • Robbantott ábra • Widok rozłożony • Rozložený pohled • Rozložený pohlád
