NÁVOD NA OBSLUHU FX-SH1 Fuxtec

Produkt sa smie používat iba v súlade s jeho určeným účelom. Akékol'vek iné použitie sa považuje za použitie v Rozpore s určeným účelom. Za škody alebo zranenia akéhokol'vek druhu, ktoré z toho vyplývajú, zodpovedá vylučne používatě alebo prevádkovatel; vyrobca za to nenesie Žiadnu zodpovednost'. Upozorůjeme, ze produkt nie je určený na komerçné, remeselné alebo priemyselné použitie. Záruka alebo zodpovednost' sa vylučuje, ak sa produkt používa v takýchto oblastiach použitia alebo pri podobných Činnostiach.

Neumoznite ziadnej osobe, ktorá si neprecílata a neporozumela tomuto námodu v celom rozsahu, montovat, uvádzat do prevádzky, nastavovat alebo obsluhovat tento produkt. Tento produkt je určený vylučne pre dobre izolované priestory alebo pre dočasné použitie.

BezpečnostnéPokyny

Precitajte si vsetky bezpecnostné poukny, návody na obsluhu, obrázky a technické udaje prilozéné k produktu. Nedodržanie tychto poukynov moleže viest k vázznym zraneniam alebo škodám. Obsluhujúca osoba je povinná používat produkt v sulade surčením, dávat pozor na okolie a venovat osobitnú pozornost' ostatnym osobám, majmă detom. Vždy doržiavajte stanovené bezpečnostné poukny.

119. POKNY PRE BEZPEÇNE POUŽIVANIE

Bezpečné spôsob práce

1. Položte drevo na rezaci stól tak, aby jeho koniec dosadal na meradlo. Drevo pridržte l'avou rukou a retazovú pilu spustite na rezanie. Pri tom dávajte pozor na svoje ruky, aby nedoslo k poraneniu.
2. Stöl piloveho bloku je urceny na ukladanie drevenych klátov s maximálou dlžkou 1,80 m a maximálynm priemerom 20 cm. Maximána povolená zaženie piloveho bloku je 120 kg.
3. Kryt retaze piloveho bloku je urceny pre retazové pily s dlzkou meça maximalne 45 cm. Retazová Pilas dlhsim mecrom (ktorý presahuje kryt retaze) sa neodporuča.
4. Ak používate retazovú pilu oddelene od piloveho bloku, musite odstránit otočné svorku a kryt.
5. Otočná svorka a držiak musia byt dobre namazanje.
6. Pílkový bloc sa smie použiváť iba na rovních plochách.
7. Dbajte na to, aby boli skrutky a matice na otočnej svorku a ochrannom zariadení vždy pevné utiahnute. Pri použivaní reţazovej píly s pirovým blokom je dôležité, aby boli v plnej miere dodržané vsetky bezpečnostné predpisy a postupy vyrobcu reţazovej píly a zodpovednej osoby za bezpečnost' pri práci.

120. SYMBOLY NA PRODUKTE A V NÁVODE

V tejo prirucke, aka aj na samotnom produite, sa pouzivaju symboly na upozornenie na mozné nebezpečenstva. Tieto bezpečnostné symboly a ich vysvetlenia je potrebné uplne pochopit. Upozornenie: Varovné upozornenia samy o sebe neodstrañuju nebezpečenstva a nenahrádzaju potrebné bezpečnostné opatrenia na prevenciu urazov.

Pred uvedením výrobku do prevádžky si pozorne prečitajte tento námod na použitie a uložte ho na bezpečnom miesto pre neskorsé použitie.

Oznacenie CE

Produkt spína poziadavya a predpisy Európskeho spolocenstva.

121. MONTAZNE POKNY

Montáž piloveho bloku s drziakom retazovej pily

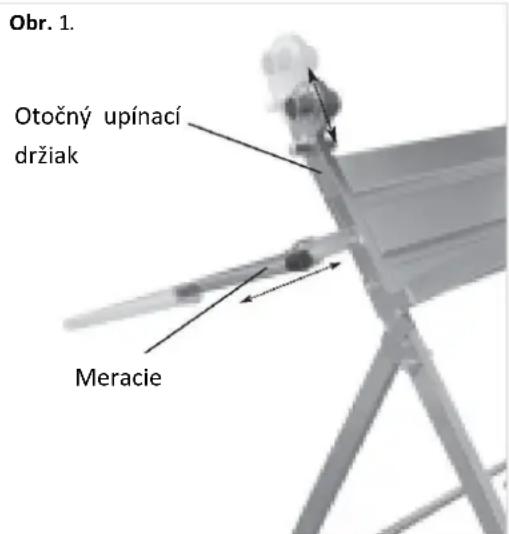

Otočné držiak a meradlo (obr. 1)

Upevnovaciu svorku (vertikalne nastavitelnú) s drziakom meracej tyce (horizontal nastavitelnym) pripevnite k pilovemu stolu pomocou prilozeneho skrutku a podložky. Vertikalne nestavenie otočného drziaka slúži na prisposobenie sa roznym velkostiam pilovych listov - cím je pilovy list váčsí a dlhí, tým vyšsie by mal byt otočný drziak umiestnený. Nastavte ho tak, aby špička piloveho listu presahovala stól, aby mohol úplne prežnut' kmen dreva.

Meradlo je mozné nastavit horizontálne, aby bolo mozné kázdy kmeñ narezat na požadovanú dlžku.

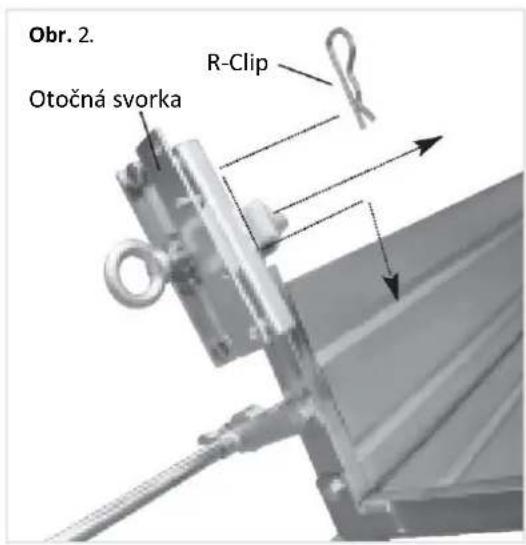

Otočná svorka (obr. 2)

Zasuţe samčie tycinky otočnej svorky do samićieho valca na otočnej svorke a zaistite ju R-klipom.

122. PREVÁDZKA

Uvedenie do prevadzky

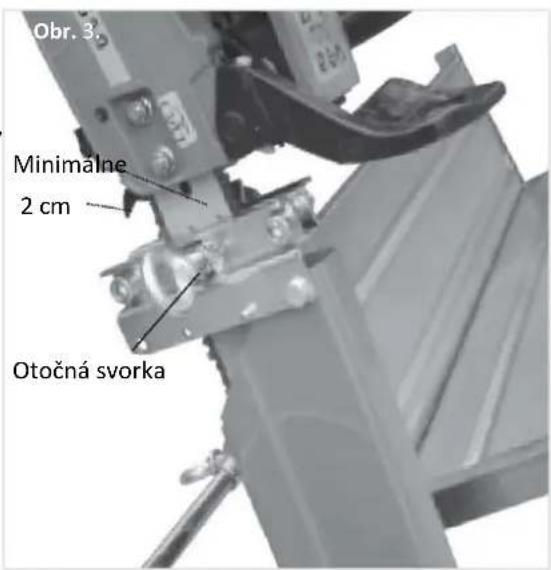

Obr.3

Opatrne spustite pilovy mec do polohy medzi dvom masivnymi blokmi v otočnej svorkovnici a dbajte na to, aby bola vzdialenost medzi telom retazovej pily a svorkovnicou 2 cm. Pred utiahnutim skrutky sa uistite, ze mec je v uhle priblizne 90 stupnov k svorkovnici a má dostatočné vzdialenost od retaze. Po utiahnuti skontrolujte pohyb, aby ste sa uistili, ze mec sa nedotýka piloveho stola

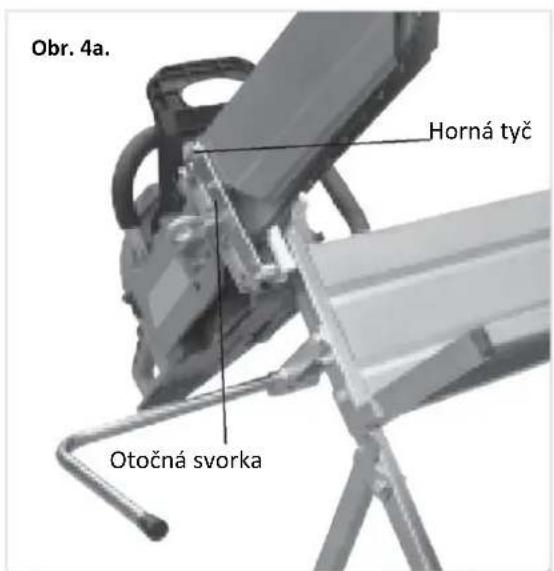

Obr. 4a

Nasad'te kryt ret'aze na hornu tyc otočnej svorky. Kryt ret'aze upevnite pomocou dodanej skrutky a matice.

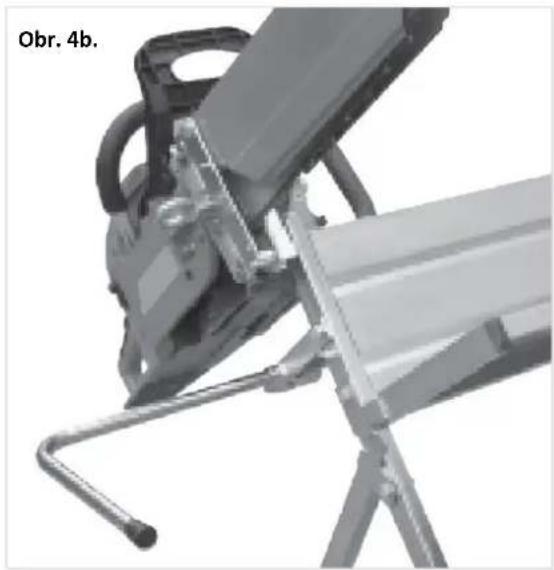

Obr.4b

Posunte kryt retaze podla potreby dopredu a dozadu a dbajte na dostatocnu vzdialenost od retaze. Utiahnite skrutku.

Znovu skontrolujte, ci je vzdialenost od retaze dostatočna.

Pílka je teraz pripravená na použitie.

123. UDRZBA

Používajte iba originálne príslušenstvo a originálne nahradné diely.

Iba pravidene udrziavané a osetrované zariadenie moze sluzitako uspokojiva pomocka.

Nedostatoćná udrzba a starostlivost možu viest k nepredvidate'lnym nehodám a zraneniam.

124. PRISLUSENSTVO A NAHRADNÉ DIELY

Používajte iba originálne príslušenstvo a náhradné diely, aby ste zaistili bezpečnost' a bezchybnú funkciu zariadenia. Dalsie informácie najdete na stránke www.FUXTEC.com.

125. VSEOBECNY POPIS

Cislo vrobku:FX-SH1

Názov vyrobku: FUXTEC pilový stojan s držiakom retaze FX-SH1

126. OBSAH DODÁVKY

Záručná doba zaćina plynúť odo dna zakúpenia. Prosím, starostlivo uchovajte doklad o kupe ako dôkaz. Záruka sa nevztáhuje na opotrebované diely a neplatí pre škody spôsobené nasprávnym použivaním, nasprávnou manipuláciou, použitím sily, technickými zmenami, použitím neschvalenych prislušenstiev alebo nahradněch dielov, ako ajPokusmi o opravu neoprávněmi osobami. Záručné práce smú vykonávat vylučne autorizované odborné firmy alebo servisné partneri. Tieto podmienky platia akodoplnok k zákonném záručném prámam, ktoré sa možu v Jednotlivych krajinách lišit.

128.LIKVIDÁCIA

Obalovy material sa skladá prevažne z recyklovatel'nych materialov. Vsetky Časti obalu likvidujte v sulade s miestnymi predpismi o triedení odpadu. Recyklociu obalu prispievtate k ochraneŽivotného prostredia a udržatel'memu vyuzivaniu zdrojov.

Tento produkt sa nesmie likvidovat spolu s beznym domovym odpadom. V sulade s europskou smernicou 2012/19/EU o odpade z elektrickych a elektronickych zariadeni (WEEE - Waste Electrical and Electronic Equipment) musi byt zariadenie na konci svojejŽivotnosti odovzdané na schvalenom zbernom mieste pre odpad z elektrickych a elektronickych zariadeni.

Správná likvidácia a recyklácia materiálov prispieva k ochraneživotného prostredia a ludského zdravia. Dalsie informácie o vratení a likvidácii ziskate od miestneho uradu pre oppadové hospodárstvo alebo od predajcu, u ktorého ste vyrobok zakúpili.

129. ZAKAZNICKY SERVIS

V pripe otazok tykajucich sa zaruky, oprav alebo nahrdnych dielov sa obratte na:

FUXTEC GmbH

Kappstraße 69

71083 Herrenberg

Nemecko

Telefon: [phone]

E-mail: [e-mail]

Poznámka: Na túto adresu neposielajte Žiadne vratné tovary ani opravy. V przypade reklamácie sa obratte na nás zákaznicky servis.

130. AUTORSKI PRAVA

Vsetky prava vyhradené. Obsah tohto nadvu je chranychy autorskymi pravami. Jeho pouzitie je povolené v rámci obsluhy. Akékol'vek d'alsie pouzitie alebo Rozmnožovanie bezpisomného suhlasu spolocnosti FUXTEC GmbH je zakázane. Spolocnosti FUXTEC GmbH si vyhradzuje pravo na zmeny v tomto nadvode bez predchádzajúceho oznámenia.

ČESKA VERZE

131. UVOD A BEZPEČNOST

ObecnéPokyny

Otočná svorka (obr. 2)

Zasuţe samci tyc otočné svorky do samciho valce na otočné svorce a zajistovaci sponou.

135. PROVOZ

Uvedeni do provozu

Obr.3

Císló položky: FX-SH1
