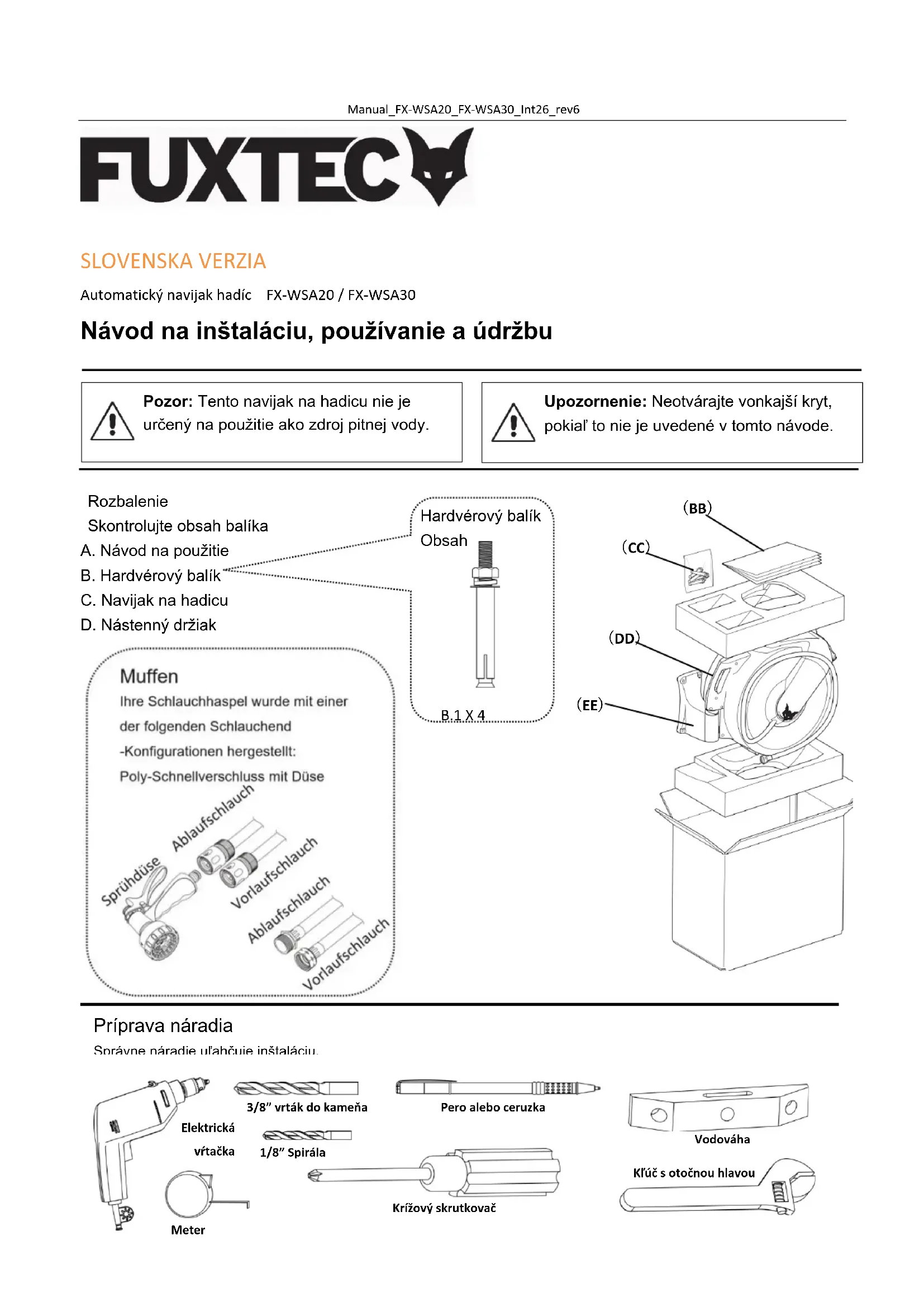

NÁVOD NA OBSLUHU FX-WSA30 Fuxtec

Pozor: Tento navijak na hadicu nie je určený na použitie ako zdroj pitnej vody.

Upozornenie: Neotvárajte vonkajší kryt, pokial' to nie je uvedené v tomto návode.

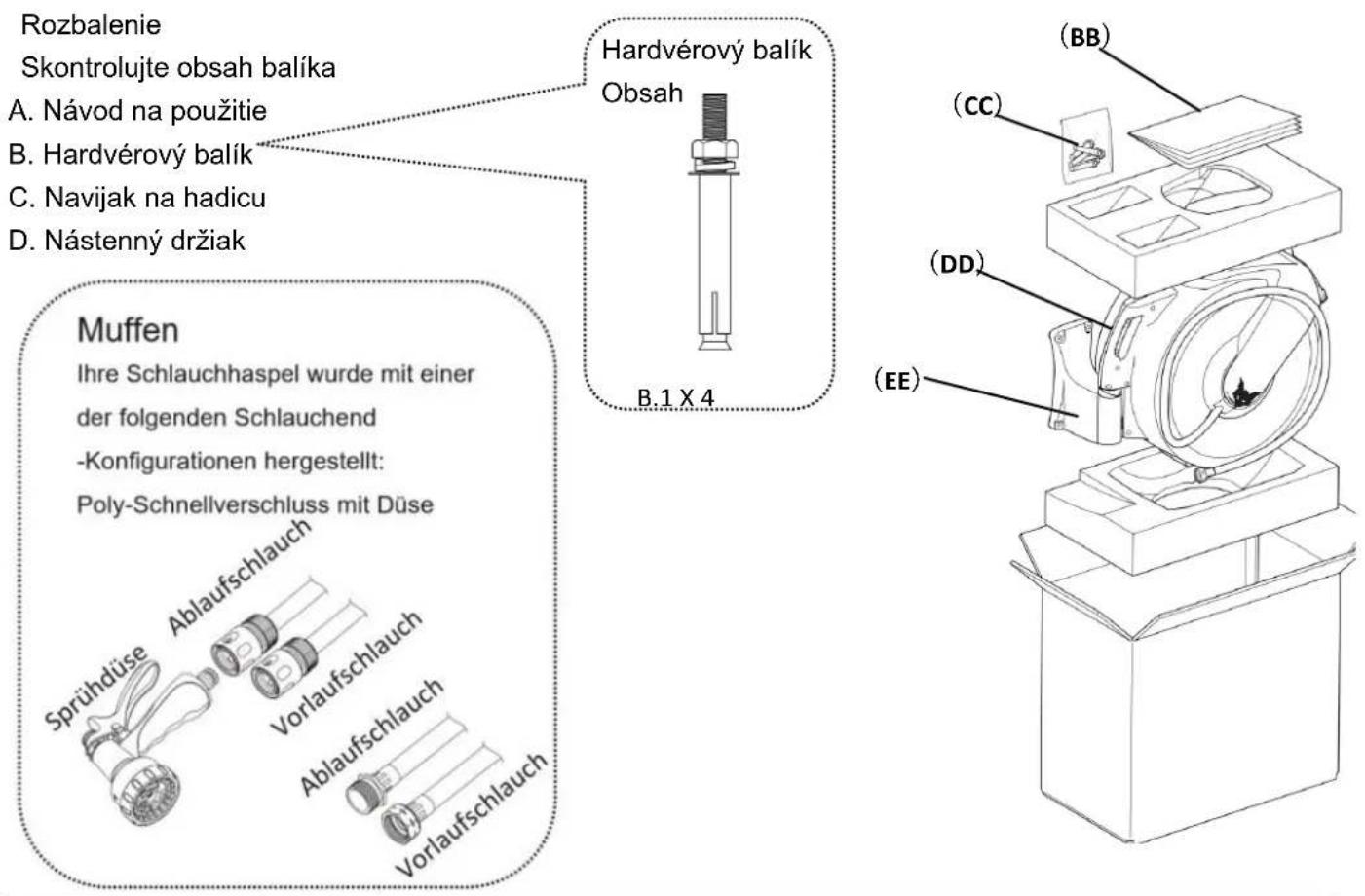

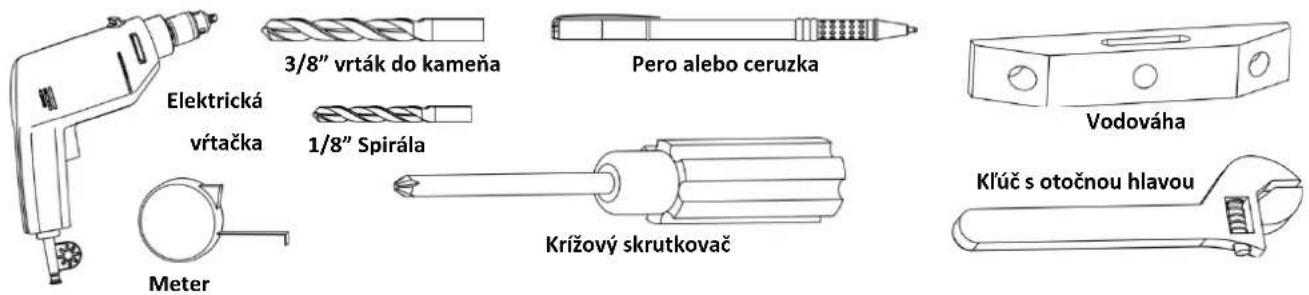

Správne náradie ul'ahčuie inštaláciu

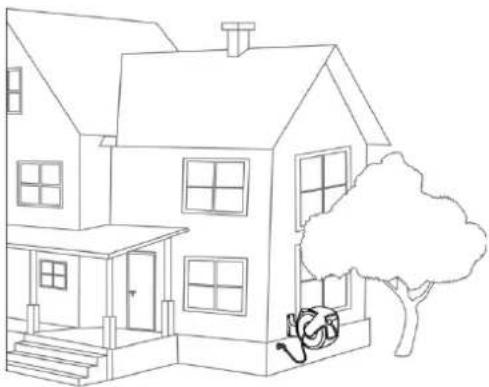

Výber najlepšieho miesta na montáž

Vyberte si najlepšie miesto na montáž navijaka na hadicu.

1. V blízkosti vášho pracoviska. Váš navijak na hadicu sa dodáva s hadicou s dĺžkou až 30 m alebo 20 m. Premyslite si, kde budete potrebovať vodu, a uistite sa, že hadica sa tam skutočne dostane.
2. V blízkosti vodovodného kohútika. Tento navijak na hadicu je vybavený 2 m prívodnou hadicou, takže by ste mali zvolit miesto v blízkosti vodovodného kohútika.
3. Na stabilnej stene alebo konštrukcii. Existuje mnoho možností montáže tohto navijaka na rôzne konštrukcie, ale je dôležité, aby konštrukcia bola dostatočne stabilná, aby uniesla hmotnosť bubna naplneného vodou až do 14,5 kg.
4. V tieni. Inštaláciou navijaka na hadicu v tienistej časti dvora/záhrady môžete znížit' škodlivé účinky slnečného žiarenia na navijak a hadicu a predlžit' životnosť vášho produktu.

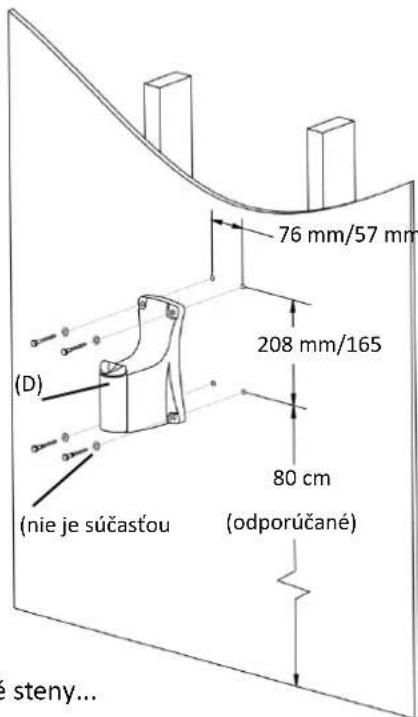

Inštalácia: t'ažké preglejkové obloženie

Ak je vaše obloženie steny z hrubého preglejky, t. j. 12 mm (1/2") alebo viac, môžete priamo namontovať držiak na stenu.

VAROVANIE: Uistite sa, že v mieste, kde vřtate, nie sú v stene žiadne elektrické vedenia alebo potrubia pod napätím.

POZOR: Pri používaní práškových nástrojov, ako je napríklad elektrická vítačka, noste ochranné okuliare.

1. Pomocou elektrickej vrtačky, 3 mm (1/8") spirálového vrtáka a vodováhy vyvrtajte otvory podľa obrázku. Uistite sa, že vzor je rovný.
2. Nástenný držiak (D) pripevnite k stene pomocou skrutiek 4 mm/podložiek (B.2.).
3. Zavesite navijak hadice (C) na držiak na stenu (D).
4. Pripojte prívodnú hadicu k zdroju vody.

76 mm/57 mm 208 mm/165 80 cm (nie je súčastou (odporúčané) steny...

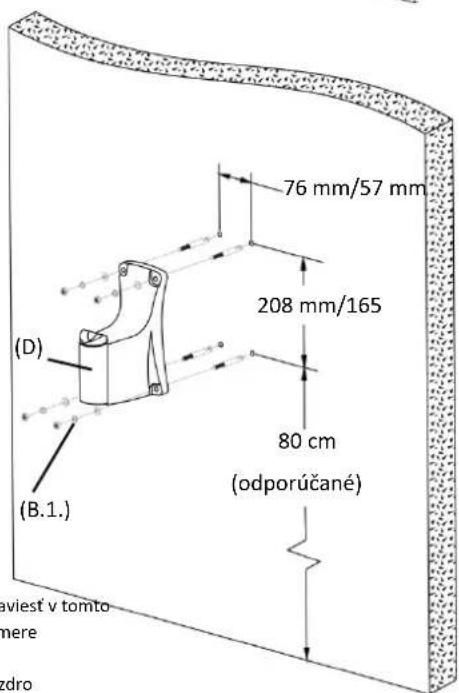

Inštalácia: Murivo – túto metódu použite pre kamenné alebo tehlové steny...

VAROVANIE: Uistite sa, že v stene v mieste, kde vrtate, nie sú žiadne elektrické vedenia ani potrubia pod napätím.

POZOR: Pri používaní práškových nástrojov, ako je napríklad elektrická vítačka, noste ochranné okuliare.

1. Pomocou elektrickej vrtačky, 9,5 mm (3/8") vrtáka do kameňa a vodováhy vyvrtajte otvory podľa obrázku. Každý otvor by mal mať híbku 2".
   Uistite sa, že otvory sú umiestnené rovno.

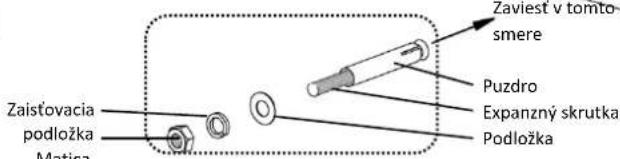

2. Odstráňte maticu, poistnú podložku a podložku z rozpínacieho skrutku (B.1.).
3. Vložte rozpínacie skrutky (s puzdrami) do otvorov.
4. Namontujte nástenný držiak (D) na skrutky, potom namontujte maticu, poistnú podložku a podložku a dotiahnite maticu, kým sa rozťahovacia skrutka nezačne pevne držať.
5. Zavesite navijak hadice (C) na nástenný držiak (D).
6. Pripojte prívodnú hadicu k zdroju vody.

76 mm/57 mm 208 mm/165 80 cm (odporúčané) (B.1.) (b)ivest v tomto here dro

Zaistovacia podložka Motion Zaviest v tomto- smere Puzdro Expanzný skrutka Podložka

Návod na použitie

1. Vytiahnite hadicu na požadovanú dížku. Hadica sa automaticky zaistí.
2. Na odblokovanie a zasunutie krátko potiahnite hadicu a vrátte ju spät do navijiaka.

Nastavenie dorazovej gule

Poloha dorazovej gule sa dá nastavit tak, aby po úplnom navinutí vyčnievala väčšia alebo menšia dĺžka hadice.

1. Vytiahnite hadicu na požadovanú dížku a uistite sa, že je navijak hadice zaistený (bez spätného navíjania).
2. Otvorte poistku gule a presuňte ju na požadované miesto.
3. Nechajte zarážku opät' zaskočit'.
