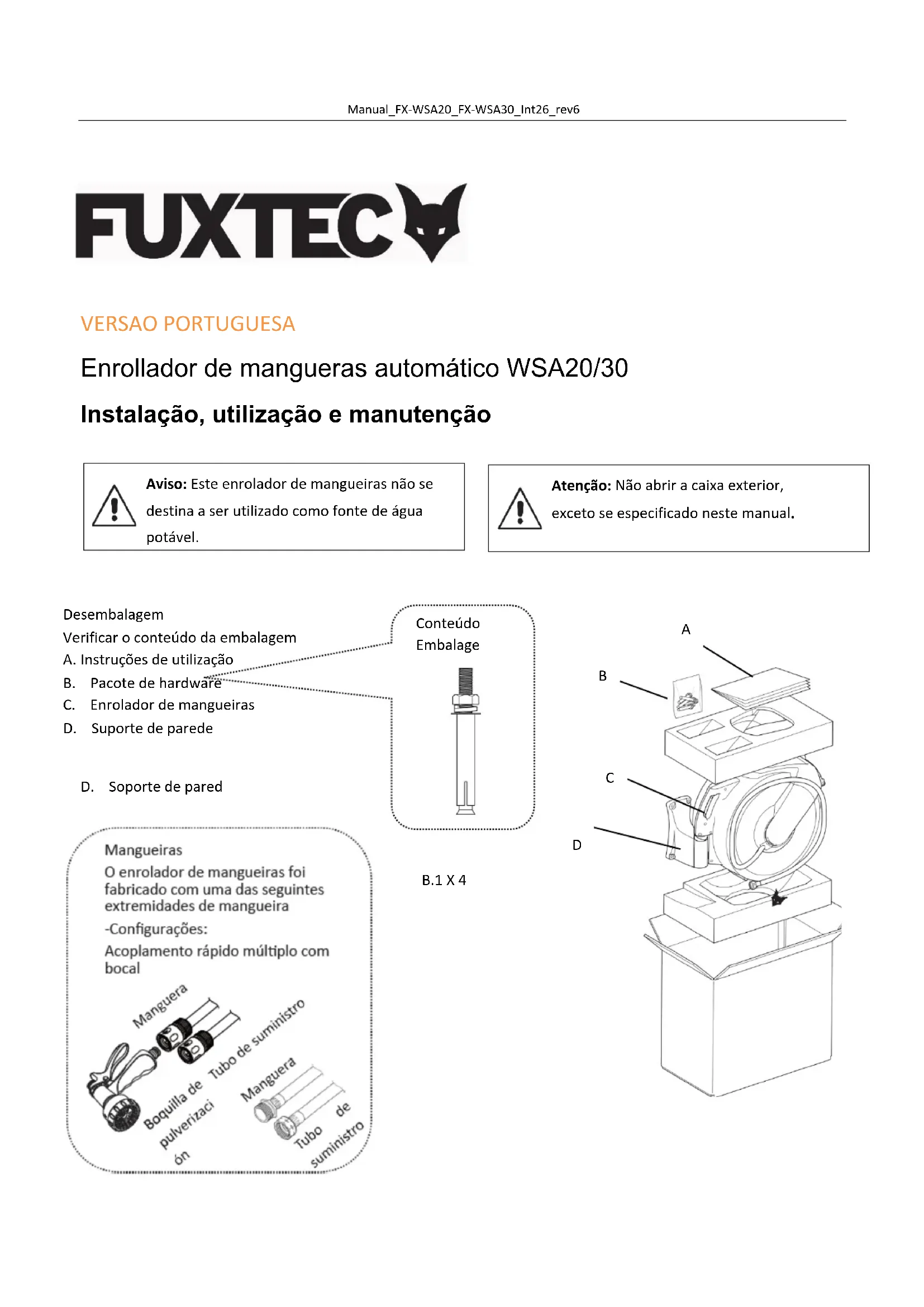

MANUAL DE UTILIZADOR FX-WSA30 Fuxtec

Instalação, utilização e manutenção

Aviso: Este enrolador de mangueiras não se destina a ser utilizado como fonte de água potável.

Atenção: Não abrir a caixa exterior, exceto se especificado neste manual.

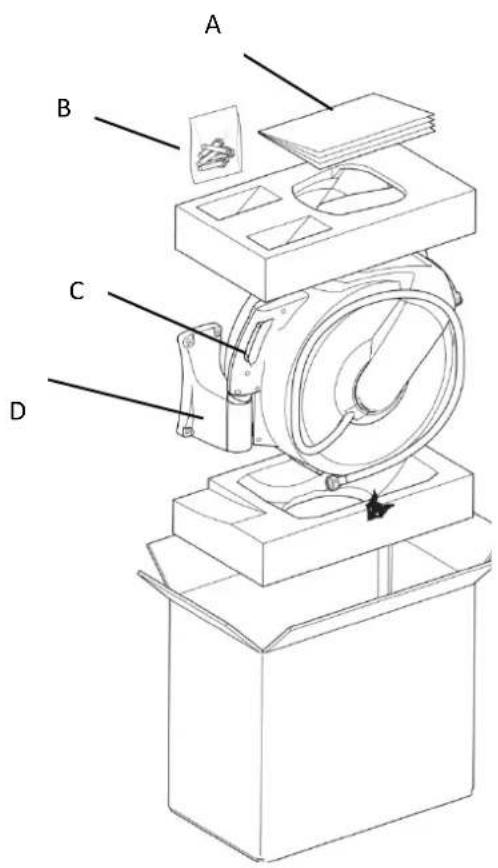

Desembalagem

Verificar o conteúdo da embalagem

A. Instruções de utilização
B. Pacote de hardware
C. Enrolador de mangueiras
D. Suporte de parede

D. Soporte de pared

Conteúdo Embalage

B. 1 × 4

A B C D

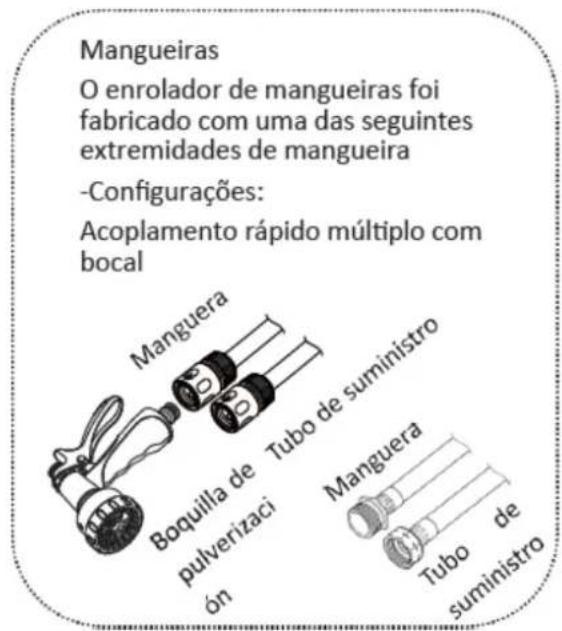

Mangueiras O enrolador de mangueiras foi fabricado com uma das seguintes extremidades de mangueira -Configurações: Acoplamento rápido múltiplo com bocal Manguera Boquilla de tubo de suministro pulverizaci ón Manguera Tubo de suministro

Preparação das ferramentas

Com as ferramentas certas, a instalação é... ainda mais fácil....

Broca de 3/8" para alvenaria Caneta ou lápis Chave de fendas elétrico Ponto em espiral de 1/8" Metro Chave de fendas Phillips Nível Chave inglesa

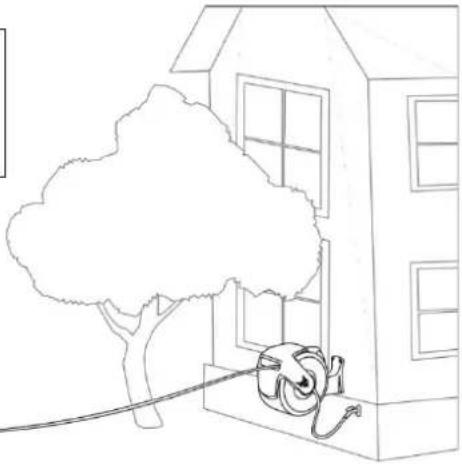

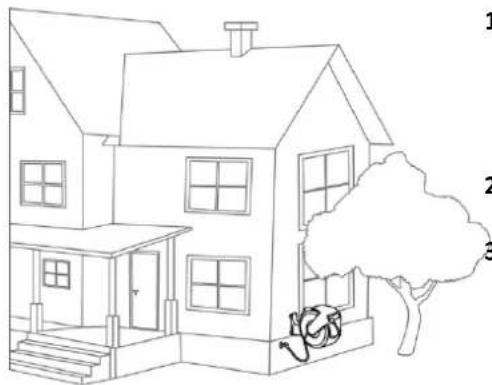

Escolher a melhor posição de montagem

Escolha a melhor posição de montagem para o enrolador de mangueiras.

1. Proximidade do local de trabalho. O enrolador de mangueira é fornecido com uma mangueira com comprimento de até 30 m / 20 m. Pense no local onde precisa de água e certifique-se de que a mangueira consegue lá chegar.
2. Perto de uma torneira. Este enrolador de mangueira é fornecido com um tubo de alimentação de 2 m, por isso escolha um local perto da torneira.
3. Numa parede ou numa estrutura robusta. Existem muitas opções para montar este enrolador de mangueira em diferentes estruturas, mas é importante que a estrutura seja suficientemente forte para suportar o peso do enrolador de mangueira até 14,5 kg cheio de água.
4. à sombra. Ao montar o enrolador de mangueira numa área sombreada do seu jardim, pode reduzir os efeitos nocivos da luz solar no enrolador de mangueira e prolongar a vida útil do seu produto.

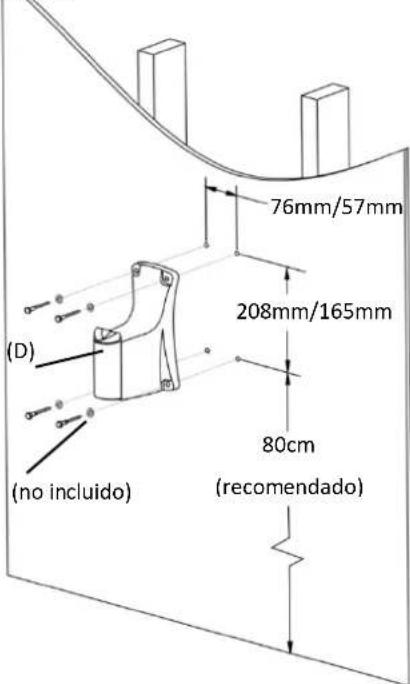

Instalação: Em painel de contraplacado espesso Se os seus painéis de parede forem feitos de contraplacado espesso, 1/2 “(12 mm) ou mais, pode montar o suporte diretamente na parede.

CUIDADO: Certifique-se de que não existem fios ou tubos eléctricos sob tensão na parede onde está a perfurar.

CUIDADO: Utilize proteção para os olhos quando utilizar ferramentas com pó, como um berbequim elétrico.

1. faça o padrão de furos indicado utilizando o berbequim elétrico, a broca de 3 mm (1/8"), a broca helicoidal e o nível.

Certifique-se de que o padrão é reto.

1. Fixe o suporte à parede (D) com parafusos/arruelas de 4 mm (1/8") (B.2.).
2. Pendure o enrolador da mangueira (C) no suporte de parede (D).
3. Ligue o tubo de alimentação ao abastecimento de água.

(D) (no incluido) 76mm/57mm 208mm/165mm 80cm (recomendado)

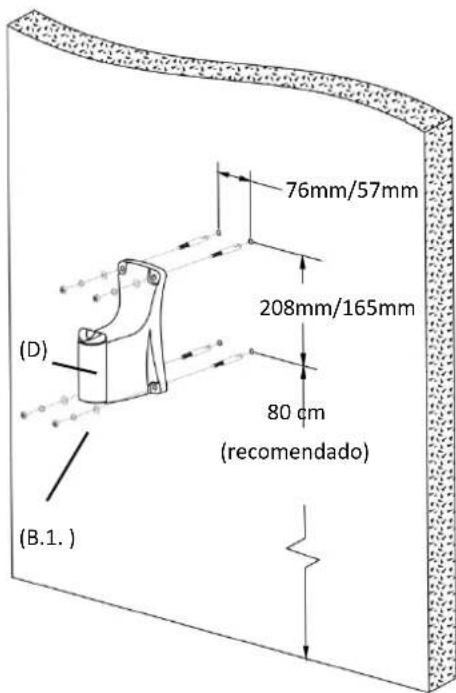

Instalação: Alvenaria

Utilize este método para paredes de pedra ou tijolo...

CUIDADO: Certifique-se de que não existem fios ou tubos eléctricos sob tensão na parede onde está a perfurar.

AVISO: Utilize proteção para os olhos quando utilizar ferramentas com pó, como um berbequim elétrico.

(D) 76mm/57mm 208mm/165mm 80 cm (recomendado) (B.1.)

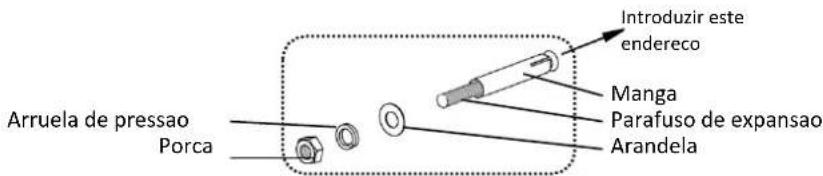

Arruela de pressao Porca O Introduzir este endereco Manga Parafuso de expansao Arandela

1. Utilizando o berbequim elétrico, uma broca de alvenaria de 3/8" (9,5 mm) e um nível, faça o furo indicado. Cada furo deve ter 2" de profundidade. Certifique-se de que o alinhamento dos furos é reto.
2. Retire a porca, a anilha de bloqueio e a anilha plana do parafuso de expansão (B.1.).
3. Insira os parafusos de expansão (com mangas) nos orifícios.
4. Instale o suporte de parede (D) nos parafusos e, em seguida, instale a porca, a anilha de bloqueio e a anilha e aperte a porca até o parafuso de expansão estar apertado.
5. Pendure o enrolador da mangueira (C) no suporte de parede (D).
6. Ligue o tubo de alimentação à fonte de água.

Instruções de utilização

• Puxe a mangueira para fora até ao comprimento pretendido. A mangueira bloqueia automaticamente no sítio
• Puxe suavemente a mangueira para a desbloquear e volte a dobrá-la no enrolador da mangueira..

Atenção: Segure sempre a mangueira até estar totalmente recolhida no enrolador da mangueira.

Ajustar a esfera de paragem

A posição da esfera de paragem pode ser ajustada para permitir a projeção de mais ou menos comprimento de mangueira depois de esta ter sido completamente enrolada.

1. Puxe a mangueira para fora até ao comprimento desejado e certifique-se de que o enrolador da mangueira está bloqueado (sem rebobinar).
2. Abrir a esfera de bloqueio e deslocá-la para a posição pretendida.
3. voltar a colocar a esfera de paragem no lugar.

Atenção: Certifique-se sempre de que o enrolador da mangueira está bloqueado antes de retirar a esfera de paragem e certifique-se de que a esfera de paragem está bem bloqueada antes de desbloquear o enrolador da mangueira.

Conselhos para cuidados e manutenção

• Desligue a fonte de água e liberte a pressão da mangueira quando não estiver a ser utilizada.
• Para evitar o congelamento e possíveis danos no enrolador da mangueira, guarde-o num local fechado durante os meses de inverno.
• Limpar a caixa e a mangueira apenas com água e sabão neutro.

Se tiver algum problema com a utilização ou montagem deste produto, contacte o serviço de apoio ao cliente.
