FX-WSA30 - Tubo da giardino Fuxtec - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Avvolgitubo da parete automatico
Marca	Fuxtec
Modello	FX-WSA30
Lunghezza del tubo	30 m
Lunghezza del tubo di alimentazione	2 m
Peso massimo a pieno d'acqua	14,5 kg
Materiali principali	Plastica resistente, raccordi in ottone
Funzioni principali	Avvolgimento automatico, bloccaggio automatico, arresto regolabile
Tipo di installazione	A parete, su struttura stabile
Contenuto della confezione	Avvolgitubo, supporto a parete, kit di fissaggio, manuale d'uso
Installazione - utensili richiesti	Trapano elettrico, punta da trapano (3 mm o 9,5 mm a seconda del muro), livella a bolla
Manutenzione	Pulire con acqua saponata, conservare all'interno in inverno
Istruzioni di sicurezza	Non utilizzare per acqua potabile, non aprire l'alloggiamento, verificare l'assenza di cavi/tubi prima della perforazione
Ricambi e riparabilità	Contattare il servizio clienti: [e-mail]
Garanzia	Non specificata, consultare il venditore
Uso previsto	Irrigazione del giardino
Pressione acqua max	Non specificata, standard domestico
Collegamento	Raccordo rapido con ugello
Colore	Non specificato

Domande frequenti - FX-WSA30 Fuxtec

Come installare l'avvolgitubo FX-WSA30 su un muro in mattoni?

Utilizzare il metodo per muri in pietra o mattoni: praticare fori da 9,5 mm di profondità 2 pollici, inserire i bulloni di espansione forniti (B.1.), fissare il supporto a parete (D) con dadi e rondelle, quindi agganciare l'avvolgitubo. Indossare protezioni per gli occhi e verificare l'assenza di cavi elettrici o tubi dietro il muro.

Qual è la lunghezza del tubo dell'avvolgitubo FX-WSA30?

Il modello FX-WSA30 viene fornito con un tubo di 30 metri di lunghezza. Il tubo di alimentazione fisso misura 2 metri.

Come ritrarre il tubo dopo l'uso?

Tirare brevemente il tubo per sbloccare l'avvolgitubo, quindi guidarlo delicatamente verso l'avvolgitubo tenendolo saldamente fino a quando non è completamente ritratto. Non lasciare mai che il tubo si ritragga bruscamente.

Si può usare l'avvolgitubo FX-WSA30 per l'acqua potabile?

No, questo avvolgitubo non è progettato per l'acqua potabile. È destinato esclusivamente all'irrigazione del giardino.

Come regolare l'arresto in modo che il tubo non si ritragga completamente?

Tirare il tubo alla lunghezza desiderata, assicurarsi che l'avvolgitubo sia bloccato. Aprire il dispositivo di bloccaggio della sfera di arresto, spostare la sfera nella posizione desiderata, quindi richiudere il bloccaggio. Non sbloccare l'avvolgitubo finché non si è fissata la sfera.

Cosa fare se il tubo non si ritrae correttamente?

Verificare che il tubo non sia attorcigliato o ostruito. Assicurarsi che l'avvolgitubo sia pulito e lubrificato (solo con acqua saponata). Se il problema persiste, contattare il servizio clienti a [e-mail].

Come manutenere e conservare l'avvolgitubo in inverno?

Chiudere l'alimentazione dell'acqua e scaricare la pressione. Pulire l'alloggiamento e il tubo con un panno morbido e acqua saponata. Riporre l'avvolgitubo all'interno per evitare il gelo.

Qual è il peso massimo supportato dall'avvolgitubo pieno d'acqua?

L'avvolgitubo FX-WSA30 può pesare fino a 14,5 kg quando è pieno d'acqua. Assicurarsi che il muro di montaggio sia sufficientemente robusto.

Sono disponibili pezzi di ricambio?

Per qualsiasi ricambio o riparazione, contattare il servizio clienti Fuxtec via e-mail a [e-mail].

Qual è la differenza tra FX-WSA20 e FX-WSA30?

La differenza principale è la lunghezza del tubo: il FX-WSA20 viene fornito con un tubo di 20 metri, mentre il FX-WSA30 ha un tubo di 30 metri. Le istruzioni di montaggio e d'uso sono simili.

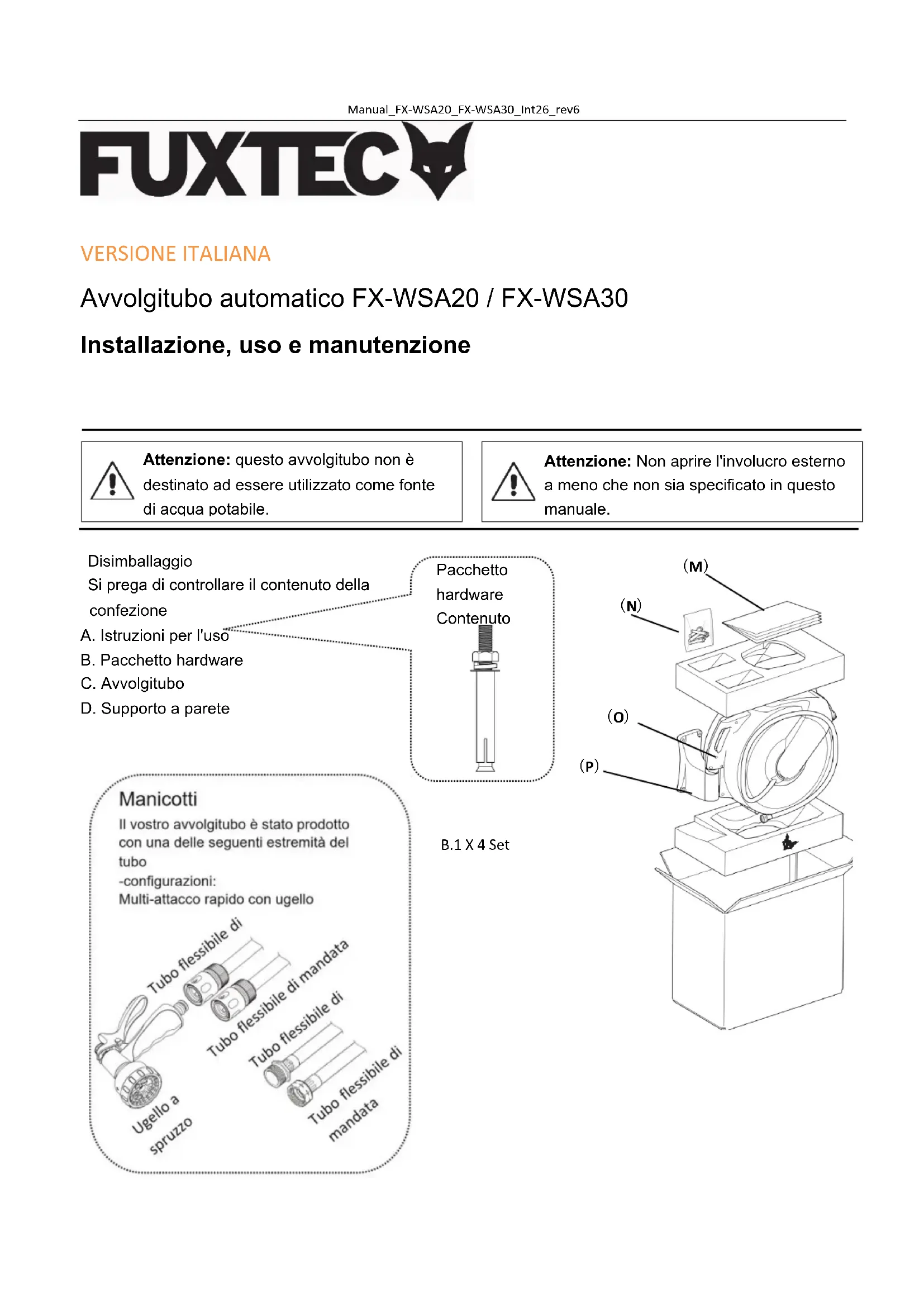

MANUALE UTENTE FX-WSA30 Fuxtec

VERSIONE ITALIANA....12

VERSION ESPANOLA....16

VERSAO PORTUGUESA....20

NEDERLANDSE VERSIE....25

SVENSK VERSION 28

Installazione, uso e manutenzione

Attenzione: questo avvolgitubo non è destinato ad essere utilizzato come fonte di acqua potabile.

Attenzione: Non aprire l'involucro esterno a meno che non sia specificato in questo manuale.

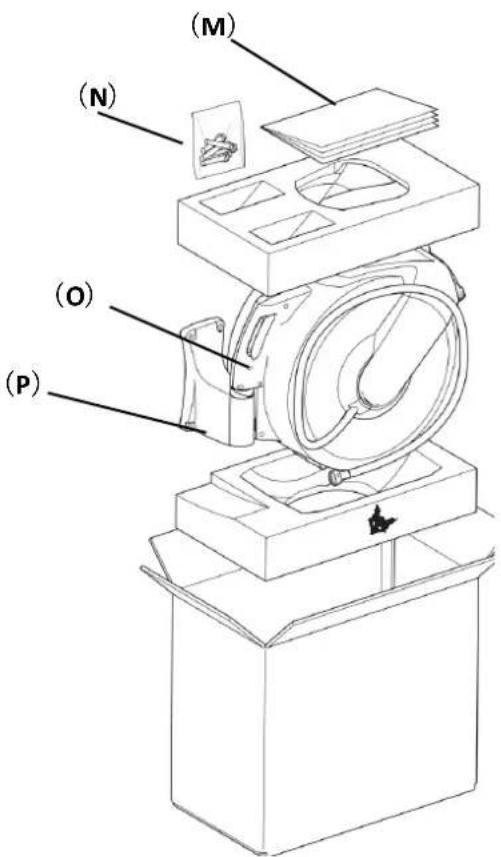

Disimballaggio

Si prega di controllare il contenuto della confezione

A. Istruzioni per l'uso
B. Pacchetto hardware
C. Avvolgitubo
D. Supporto a parete

Pacchetto hardware Contenuto

B. 1 × 4 Set

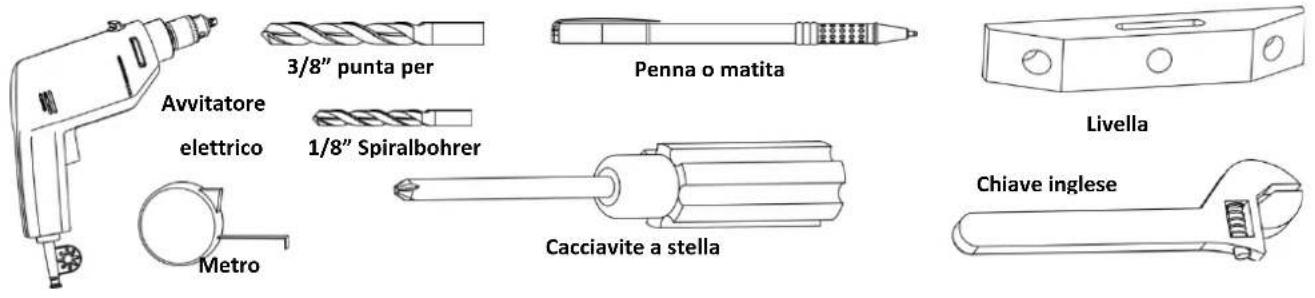

Preparazione degli strumenti

Con gli strumenti qiusti, l'installazione è.... ancora più facile....

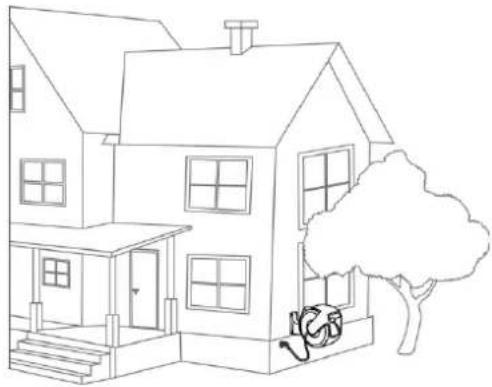

Scelta della migliore posiyione di montaggio

Scegliete la posizione di montaggio migliore per l'avvolgitubo.

1. vicino al luogo di lavoro. Il vostro avvolgitubo viene fornito con un tubo flessibile lungo fino a 30 m / 20 m. Pensate a dove avete bisogno di acqua e assicuratevi che il tubo possa effettivamente arrivarci.
2. vicino a un rubinetto. Questo avvolgitubo viene fornito con un tubo di alimentazione di 2 m, quindi si dovrebbe scegliere un posto vicino al rubinetto.
3. su una parete o struttura robusta. Ci sono molte opzioni per il montaggio di questo avvolgitubo su diverse strutture, ma è importante che la struttura sia abbastanza robusta da sostenere il peso dell'avvolgitubo fino a 14,5 kg riempito d'acqua.
4. all'ombra. Montando l'avvolgitubo in un'area ombreggiata del vostro giardino/giardino, potete ridurre gli effetti dannosi della luce solare sull'avvolgitubo e sul tubo e prolungare la vita del vostro prodotto.

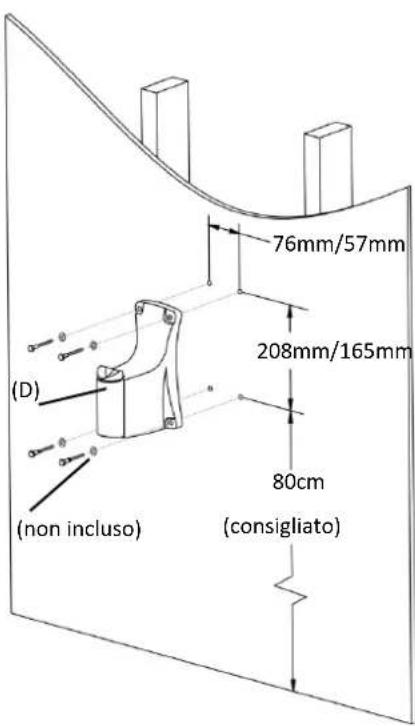

Installazione: Su pannello di compensato pesante

Se la vostra pannellatura a parete è in compensato spesso, 1/2" (12 mm) o più. potete montare direttamente la staffa a parete.

ATTENZIONE: Assicurarsi che non ci siano cavi elettrici sotto tensione o tubazioni nella parete dove si sta forando.

ATTENZIONE: Indossare una protezione per gli occhi quando si utilizzano utensili in polvere, come ad esempio un trapano elettrico.

1. Praticare il modello di foro mostrato utilizzando il trapano elettrico, la punta da 3 mm (1/8"), la punta di torsione e la livella. Assicurarsi che il modello sia dritto.
2. fissare il supporto a parete (D) alla parete con viti da 4mm/pondella (B.2.).
3. appendere l'avvolgitubo (C) al supporto a parete (D).
4. collegare il tubo di alimentazione alla fonte d'acqua.

Installazione: Muratura

Utilizzare questo metodo per i muri in pietra o mattoni...

ATTENZIONE: Assicurarsi che non ci siano cavi elettrici sotto tensione o tubazioni nella parete dove si sta forando.

ATTENZIONE: Indossare una protezione per gli occhi quando si utilizzano utensili in polvere, come ad esempio un trapano elettrico..

1. Utilizzando il trapano elettrico, la punta per muratura da 3/8" (9,5 mm) e la livella, eseguire la foratura indicata. Ogni foro deve essere profondo 2".

Assicurarsi che l'allineamento dei fori sia rettilineo.

1. Rimuovere il dado, la rondella di sicurezza e la rondella piatta dal bullone ad espansione (B.1.).
2. Inserire le viti ad espansione (con manicotti) nei fori.
3. Installare la staffa a parete (D) sui bulloni, quindi installare il dado, la rondella di sicurezza e la rondella e serrare il dado fino a quando il bullone ad espansione non è ben stretto.
4. Appendere l'avvolgitubo (C) al supporto a parete (D).
5. Collegare il tubo di alimentazione alla fonte d'acqua.

Rondella di sicurezza Dado

Istruzioni per l'uso

1. Estrarre il tubo flessibile alla lunghezza desiderata. Il tubo si bloccherà automaticamente in posizione.
2. Tirare brevemente il tubo flessibile per sbloccarlo e ritrarlo e quidarlo di nuovo verso l'avvolqitubo.

Attenzione: Tenere sempre il tubo flessibile fino a quando non è completamente retratto nell'avvolgitubo.

Regolazione della sfera di arresto

La posizione della sfera di arresto può essere regolata in modo da consentire la sporgenza di più o meno lunghezza del tubo flessibile dopo che è stato completamente riavvolto. 1.

1. Estrarre il tubo flessibile alla lunghezza desiderata e assicurarsi che l'avvolgitubo sia bloccato (nessun riavvolgimento).
2. Aprire il blocco a sfera e spostarlo nella posizione desiderata. 3.

Rimettere a posto la palla di stop.

Attenzione: assicurarsi sempre che l'avvolgitubo sia bloccato prima di rimuovere la sfera di arresto e assicurarsi che la sfera di arresto sia fissata saldamente prima di sbloccare l'avvolgitubo.

Consigli per la cura e la manutenzione

• Spegnere la fonte d'acqua e scaricare la pressione dal tubo quando non è in uso.
• Per evitare il congelamento e possibili danni all'avvolgitubo, conservare l'avvolgitubo al chiuso durante i mesi invernali.
• Pulire l'alloggiamento e il tubo flessibile solo con acqua e sapone neutro.

In caso di problemi con l'uso o il montaggio di questo prodotto, si prega di contattare il servizio clienti. Potete contattarci telefonicamente al numero [phone]/9560888 o via e-mail all'indirizzo [e-mail]
