FX-WSA30 - Tuinslang Fuxtec - Gratis gebruiksaanwijzing en handleiding

Producttype	Automatische muurslanghaspel
Merk	Fuxtec
Model	FX-WSA30
Slanglengte	30 m
Lengte toevoerslang	2 m
Maximaal gewicht met water	14,5 kg
Belangrijkste materialen	Bestendig kunststof, messing fittingen
Belangrijkste functies	Automatisch oprollen, automatische vergrendeling, verstelbare stop
Installatietype	Aan de muur, op stabiele structuur
Inhoud van de levering	Haspel, muurbeugel, montageset, handleiding
Installatie - benodigd gereedschap	Elektrische boormachine, boor (3 mm of 9,5 mm afhankelijk van de muur), waterpas
Onderhoud	Reinigen met zeepwater, in de winter binnen opslaan
Veiligheidsvoorschriften	Niet gebruiken voor drinkwater, behuizing niet openen, controleer op afwezigheid van kabels/leidingen voor het boren
Onderdelen en repareerbaarheid	Neem contact op met klantenservice: [e-mail]
Garantie	Niet gespecificeerd, raadpleeg de verkoper
Beoogd gebruik	Tuinbesproeiing
Maximale waterdruk	Niet gespecificeerd, standaard huishoudelijk
Aansluiting	Snelaansluiting met spuitmond
Kleur	Niet gespecificeerd

Veelgestelde vragen - FX-WSA30 Fuxtec

Hoe installeer ik de FX-WSA30 haspel op een stenen muur?

Gebruik de methode voor stenen of bakstenen muren: boor gaten van 9,5 mm diep 2 inch, plaats de meegeleverde expansiebouten (B.1.), bevestig de muurbeugel (D) met moeren en ringen, en hang de haspel eraan. Draag oogbescherming en controleer op elektrische kabels of leidingen achter de muur.

Wat is de slanglengte van de FX-WSA30 haspel?

Het FX-WSA30 model wordt geleverd met een slang van 30 meter lang. De vaste toevoerslang is 2 meter.

Hoe trek ik de slang in na gebruik?

Trek kort aan de slang om de haspel te ontgrendelen, leid hem dan voorzichtig naar de haspel terwijl u hem stevig vasthoudt tot hij volledig is ingetrokken. Laat de slang nooit plotseling intrekken.

Kan de FX-WSA30 haspel worden gebruikt voor drinkwater?

Nee, deze haspel is niet ontworpen voor drinkwater. Hij is uitsluitend bedoeld voor tuinbesproeiing.

Hoe stel ik de stop in zodat de slang niet volledig intrekt?

Trek de slang op de gewenste lengte uit, zorg dat de haspel vergrendeld is. Open het vergrendelingsmechanisme van de stopbal, verplaats de bal naar de gewenste positie en sluit de vergrendeling weer. Ontgrendel de haspel pas nadat de bal is vastgezet.

Wat te doen als de slang niet goed intrekt?

Controleer of de slang niet gedraaid of verstopt is. Zorg dat de haspel schoon en gesmeerd is (alleen met zeepwater). Als het probleem aanhoudt, neem dan contact op met de klantenservice op [e-mail].

Hoe onderhoud en bewaar ik de haspel in de winter?

Sluit de watertoevoer af en laat de druk eraf. Reinig de behuizing en de slang met een zachte doek en zeepwater. Berg de haspel binnen op om vorst te voorkomen.

Wat is het maximale gewicht van de haspel gevuld met water?

De FX-WSA30 haspel kan tot 14,5 kg wegen wanneer gevuld met water. Zorg dat de montagewand voldoende sterk is.

Zijn er reserveonderdelen beschikbaar?

Voor onderdelen of reparatie kunt u contact opnemen met de Fuxtec klantenservice via e-mail op [e-mail].

Wat is het verschil tussen FX-WSA20 en FX-WSA30?

Het belangrijkste verschil is de slanglengte: de FX-WSA20 wordt geleverd met een slang van 20 meter, terwijl de FX-WSA30 een slang van 30 meter heeft. De montage- en gebruiksinstructies zijn vergelijkbaar.

GEBRUIKSAANWIJZING FX-WSA30 Fuxtec

Installatie, gebruik en onderhoud

Let op: Deze slanghaspel is niet bedoeld voor gebruik als drinkwaterbron.

Let op: Open de buitenbehuizing niet, tenzij anders aangegeven in deze instructies.

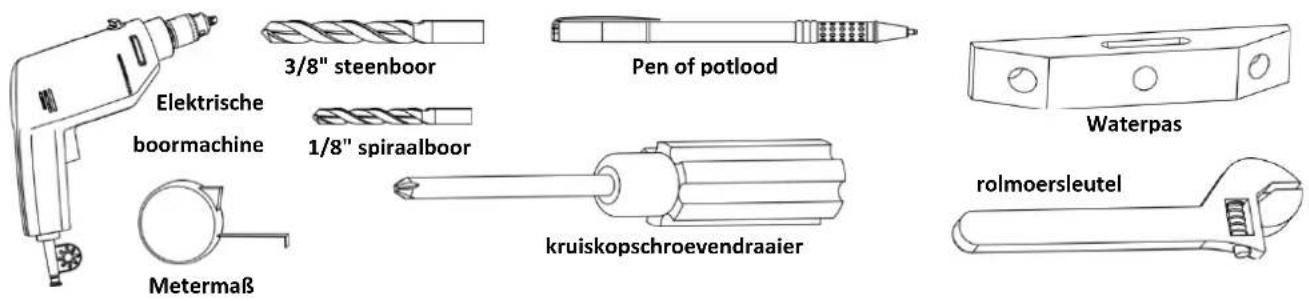

Voorbereiding van uw gereedschap

Met het juiste gereedschap is de installatie eenvoudiger.

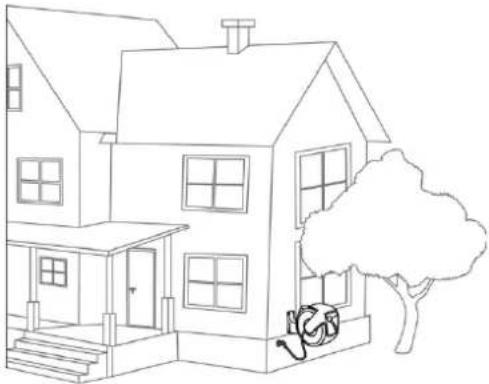

De beste plaats voor installatie kiezen Kies de beste installatieplaats voor uw slanghaspel.

1. dicht bij uw werkplek. Uw slanghaspel wordt geleverd met een slang van maximaal 30 m / 20 m lang.Bedenk waar je water nodig hebt en zorg dat de slang er ook echt kan komen.
2. in de buurt van een waterkraan. Deze slanghaspel wordt geleverd met een toevoerslang van 2 meter, dus kies een plek dicht bij de kraan.
3. op een stabiele muur of constructie. Er zijn veel mogelijkheden om deze slanghaspel op verschillende constructies te monteren, maar het is belangrijk dat de constructie stabiel genoeg is om het gewicht van de haspel van maximaal 14,5 kg gevuld met water te dragen.
4. in de schaduw. Door uw slanghaspel op een schaduwrijke plek in uw tuin te monteren, vermindert u de schadelijke effecten van zonlicht op de haspel en de slang en verlengt u de levensduur van uw product.

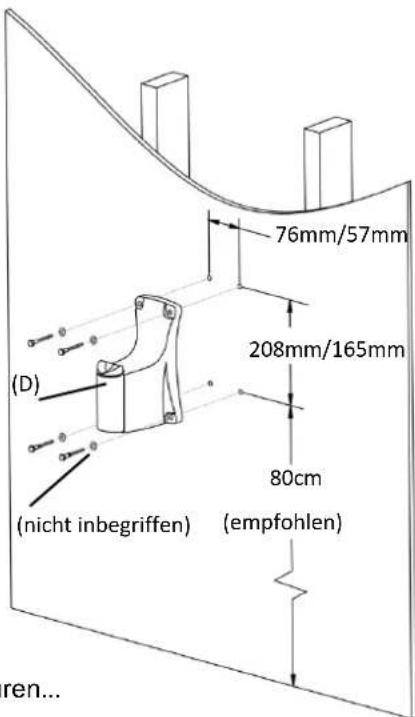

Installatie: Zware multiplex panelen

Als je wandbekleding gemaakt is van dik multiplex, d.w.z. 12 mm (1/2") of meer, kun je de muurbeugel rechtstreeks

WAARSCHUWING: Zorg ervoor dat er geen elektrische kabels of leidingen onder spanning staan in de muur waar je gaat boren.

WAARSCHUWING: Draag oogbescherming bij het gebruik van poedergereedschap, zoals een elektrische boor.

1. Boor het afgebeelde gatenpatroon met de elektrische boor, de 3 mm (1/8") spiraalboor en de waterpas. Zorg ervoor dat het patroon recht is.
2. Bevestig de muurbeugel (D) aan de muur met de 4mm schroeven/spoelmachine (B.2.).
3. Hang de slanghaspel (C) aan de muurbeugel (D).
4. sluit de toevoerslang aan op de waterbron

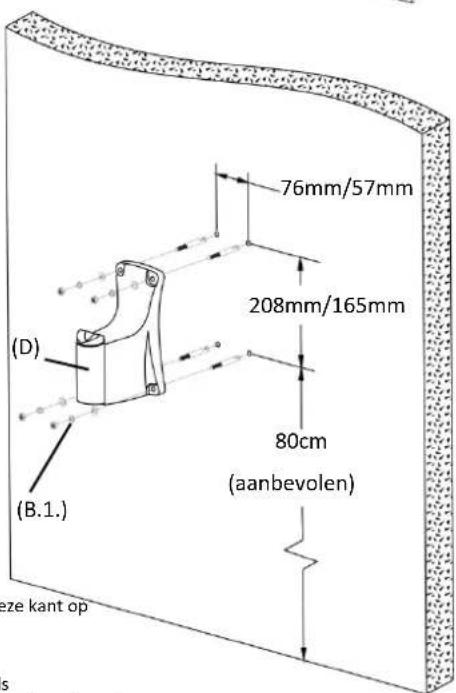

Installatie: Metselwerk Gebruik deze methode voor stenen of bakstenen muren...

WAARSCHUWING: Zorg ervoor dat er geen elektrische kabels of leidingen onder spanning staan in de muur waar je gaat boren.

WAARSCHUWING: Draag oogbescherming bij het gebruik van poedergereedschap, zoals een elektrische boor.

1. Boor het getoonde gatenpatroon met de elektrische boor, de 9,5 mm (3/8") metselboor en de waterpas. Elk gat moet 2" diep zijn.Zorg ervoor dat het gatenpatroon recht is.

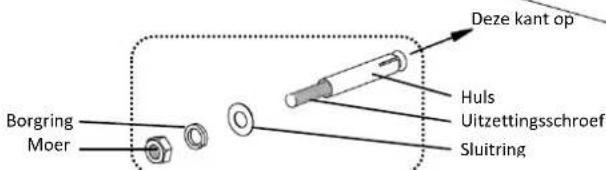

2. Verwijder de moer, borgring en sluitring van de expansiebout (B.1.).
3. Plaats de expansiebouten (met hulzen) in de gaten.
4. Bevestig de muurbeugel (D) aan de bouten, breng vervolgens de moer, borgring en sluitring aan en draai de moer vast totdat de expansiebout stevig vastzit.
   5 Hang de slanghaspel (C) aan de muurbeugel (D).
5. Sluit de toevoerslang aan op de waterbron.

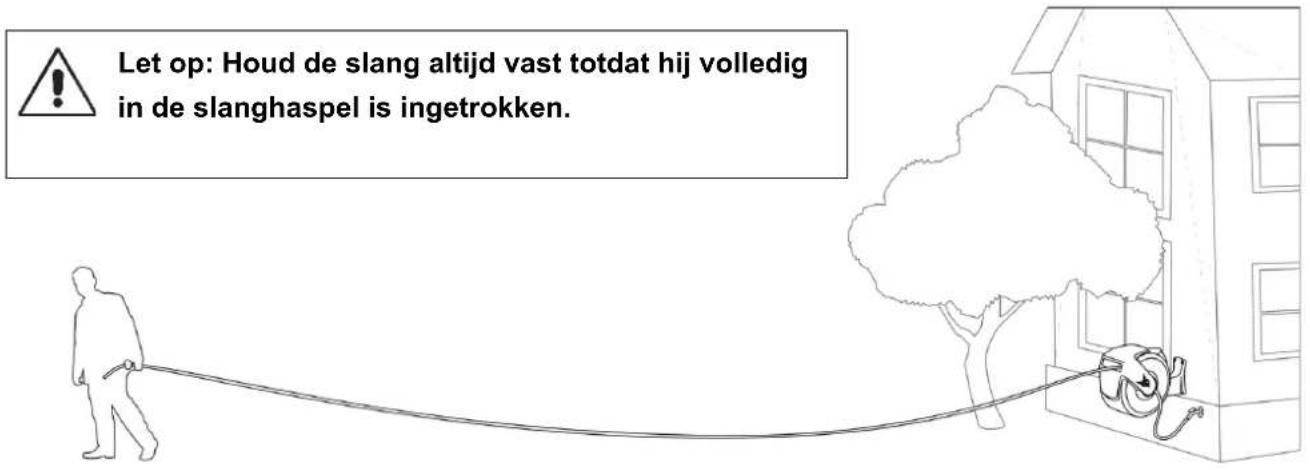

9. Gebruiksaanwijzing

Trek de slang uit tot de gewenste lengte. De slang klikt automatisch vast.

Om te ontgrendelen en in te trekken, trekt u kort aan de slang en leidt u hem terug naar de slanghaspel.

De stopkogel afstellen

De positie van de stopkogel kan worden aangepast zodat er na het oprollen meer of minder slanglengte uitsteekt.

1. Trek de slang uit tot de gewenste lengte en zorg dat de slanghaspel vergrendeld is (niet oprollen).
2. Open de vergrendeling van de kogel en zet hem in de gewenste positie.
3. Laat de stopkogel weer vastklikken.

Let op: Zorg er altijd voor dat de slanghaspel vergrendeld is voordat u de stopkogel verwijdert en zorg ervoor dat de stopkogel goed vastzit voordat u de haspel ontgrendelt.

• Tips voor onderhoud
• Schakel de waterbron uit en maak de slang drukloos als u hem niet gebruikt.
• Om bevriezing en mogelijke schade aan de slanghaspel te voorkomen, dient u de slanghaspel tijdens de wintermaanden binnen op te bergen.
• Maak de behuizing en de slang alleen schoon met milde zeep en water.
