FX-WSA20 - Tuinslang Fuxtec - Gratis gebruiksaanwijzing en handleiding

Type product	Automatische muurhaspel voor tuinslang
Merk	Fuxtec
Model	FX-WSA20
Slanglengte	20 m
Lengte toevoerslang	2 m
Maximaal gewicht (met water)	14,5 kg
Montagetype	Muurbevestiging (beugel inbegrepen)
Belangrijkste functies	Automatisch oprollen, automatische blokkering van de slang op gewenste lengte, verstelbare stopkogel, sproeier inbegrepen
Gebruik	Tuin besproeien, buiten wassen (niet voor drinkwater)
Onderhoud en reiniging	Reinigen met milde zeep en water; in de winter binnen opbergen
Veiligheid	Niet de behuizing openen, niet gebruiken voor drinkwater, slang vasthouden bij het intrekken, draag een veiligheidsbril bij het boren
Reserveonderdelen en repareerbaarheid	Neem contact op met de klantenservice van Fuxtec via e-mail ([e-mail])
Inhoud van de verpakking	Gebruiksaanwijzing, montageset, slanguithaspel, muurbeugel
Algemene informatie	Automatische muurhaspel voor buitengebruik, installatie in de buurt van een kraan en aanbevolen in de schaduw

Veelgestelde vragen - FX-WSA20 Fuxtec

Hoe installeer ik de uithaspel FX-WSA20 aan een muur?

Bevestig de muurbeugel (D) met de meegeleverde schroeven en pluggen. Voor een stenen of bakstenen muur boort u gaten van 9,5 mm diep en 2 inch diep, plaatst u de expansiebouten en bevestigt u de beugel. Voor een dikke multiplex lambrisering (>12 mm) schroeft u direct vast. Hang vervolgens de haspel aan de beugel.

Hoe gebruik ik de slang?

Trek de slang tot de gewenste lengte; hij vergrendelt automatisch. Om hem in te trekken, trek kort aan de slang en leid hem dan rustig terug naar de haspel terwijl u hem stevig vasthoudt tot het einde.

Hoe stel ik de stopkogel af?

Trek de slang tot de gewenste lengte en zorg ervoor dat de haspel vergrendeld is. Open het vergrendelingsmechanisme van de kogel, verplaats hem naar de gewenste positie en sluit de vergrendeling weer. Raak de stopkogel nooit aan zonder dat de haspel vergrendeld is.

Wat te doen als de slang niet intrekt?

Controleer of de slang niet vastzit of gedraaid is. Als het probleem aanhoudt, neem dan contact op met de klantenservice van Fuxtec via [e-mail]. Forceer nooit het oprollen.

Kan ik deze haspel gebruiken voor drinkwater?

Nee, deze haspel is niet ontworpen voor drinkwater. Gebruik hem alleen voor het besproeien of wassen.

Hoe onderhoud ik de haspel in de winter?

Sluit de watertoevoer af en tap de slang af. Berg de haspel binnen op om vorst en schade te voorkomen.

Welke gereedschappen zijn nodig voor de installatie?

U heeft een elektrische boormachine nodig, een boor van 3/8 inch (voor stenen muur) of 1/8 inch (voor hout), een waterpas, een meetlint, een kruiskopschroevendraaier en een verstelbare moersleutel.

Wat is de lengte van de meegeleverde toevoerslang?

De toevoerslang is 2 meter lang. De haspel moet dus in de buurt van een kraan worden geïnstalleerd.

Wordt de haspel geleverd met een sproeier?

Ja, er is een sproeier inbegrepen bij de uitstroomslang.

Hoe reinig ik de haspel?

Gebruik alleen water en milde zeep om de behuizing en de slang te reinigen. Vermijd schurende producten.

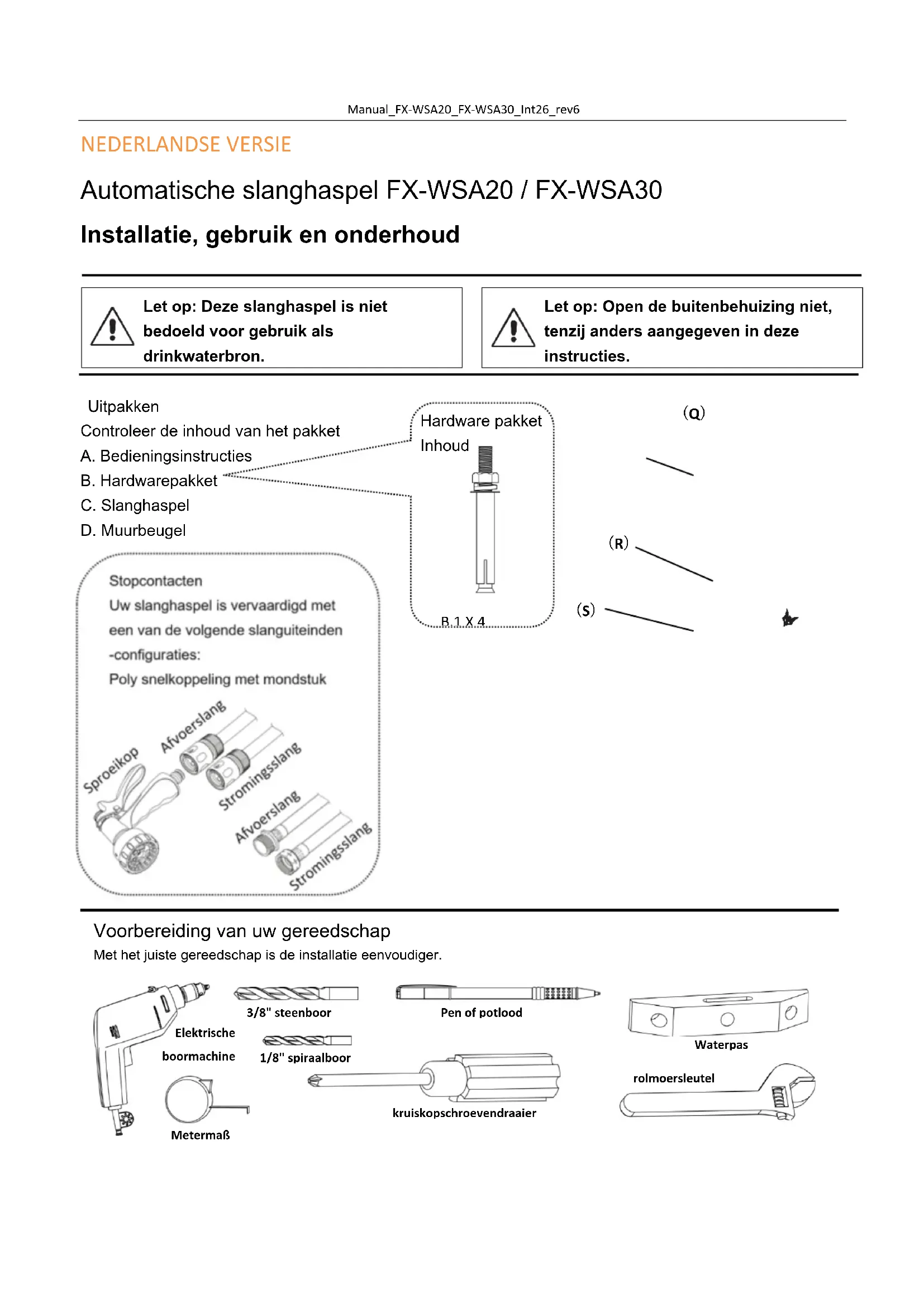

GEBRUIKSAANWIJZING FX-WSA20 Fuxtec

Installatie, gebruik en onderhoud

Let op: Deze slanghaspel is niet bedoeld voor gebruik als drinkwaterbron.

Let op: Open de buitenbehuizing niet, tenzij anders aangegeven in deze instructies.

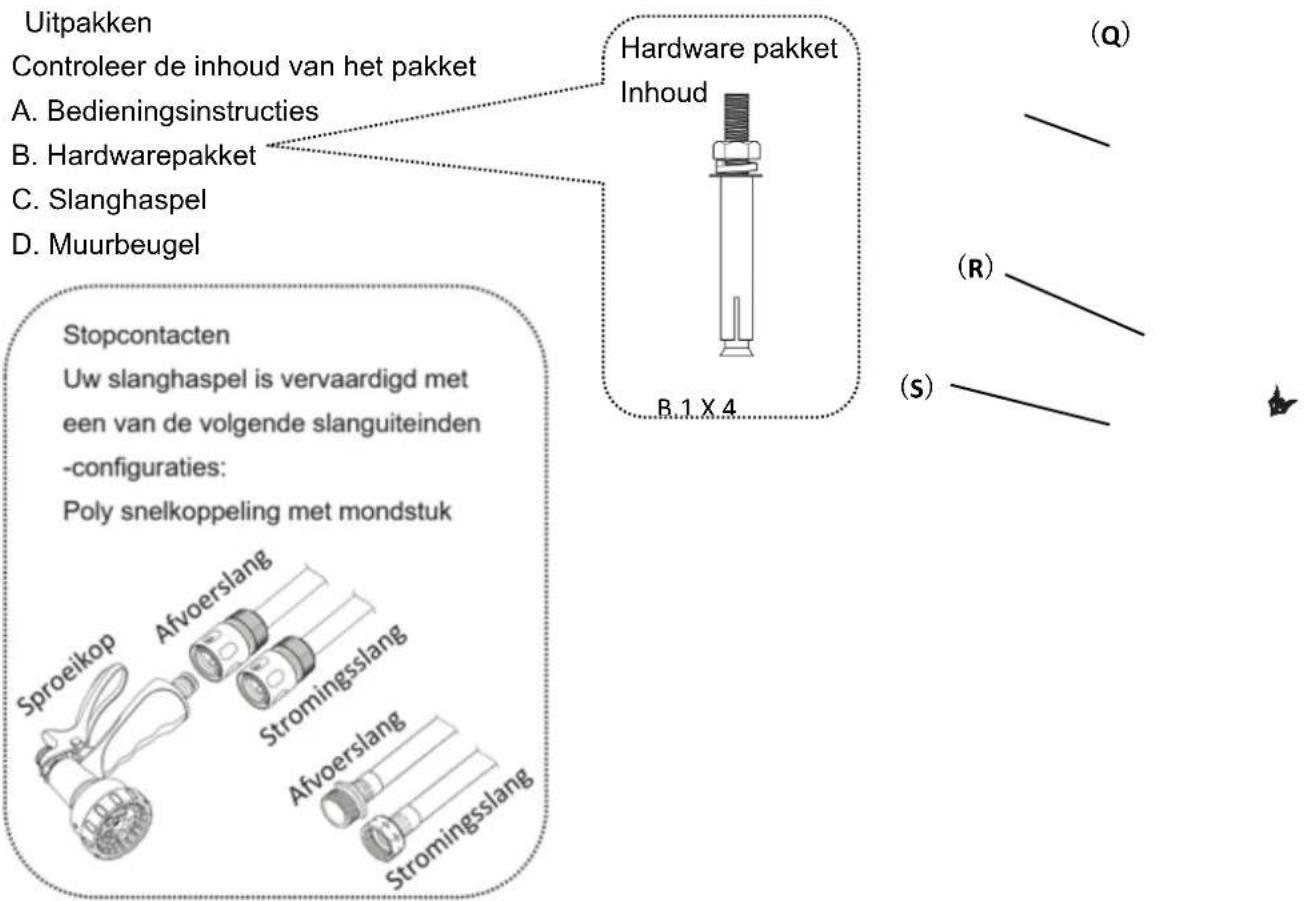

Uitpakken Controleer de inhoud van het pakket A. Bedieningsinstructies B. Hardwarepakket C. Slanghaspel D. Muurbeugel Stopcontacten Uw slanghaspel is vervaardigd met een van de volgende slanguiteinden -configuraties: Poly snelkoppeling met mondstuk Hardware pakket Inhoud B.1 X 4 (Q) (R) (S)

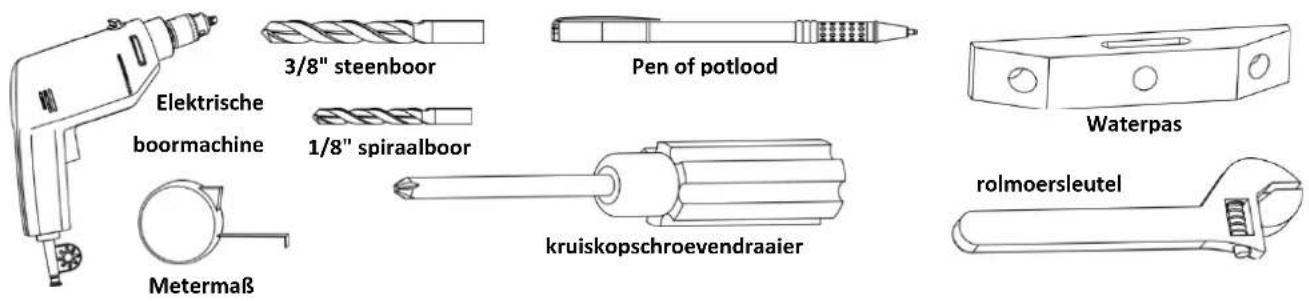

Voorbereiding van uw gereedschap

Met het juiste gereedschap is de installatie eenvoudiger.

Elektrische boormachine 3/8" steenboor Pen of potlood 1/8" spiraalboor Metermaß kruiskopschroevendraaier Waterpas rolmoersleutel

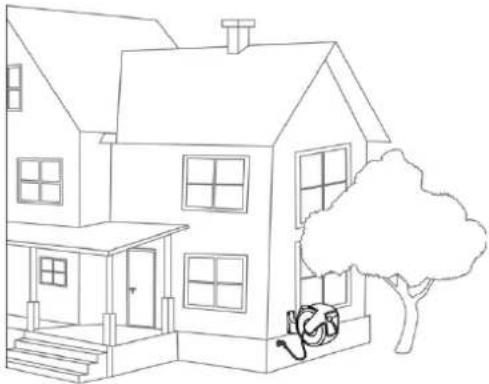

De beste plaats voor installatie kiezen Kies de beste installatieplaats voor uw slanghaspel.

1. dicht bij uw werkplek. Uw slanghaspel wordt geleverd met een slang van maximaal 30 m / 20 m lang.Bedenk waar je water nodig hebt en zorg dat de slang er ook echt kan komen.
2. in de buurt van een waterkraan. Deze slanghaspel wordt geleverd met een toevoerslang van 2 meter, dus kies een plek dicht bij de kraan.
3. op een stabiele muur of constructie. Er zijn veel mogelijkheden om deze slanghaspel op verschillende constructies te monteren, maar het is belangrijk dat de constructie stabiel genoeg is om het gewicht van de haspel van maximaal 14,5 kg gevuld met water te dragen.
4. in de schaduw. Door uw slanghaspel op een schaduwrijke plek in uw tuin te monteren, vermindert u de schadelijke effecten van zonlicht op de haspel en de slang en verlengt u de levensduur van uw product.

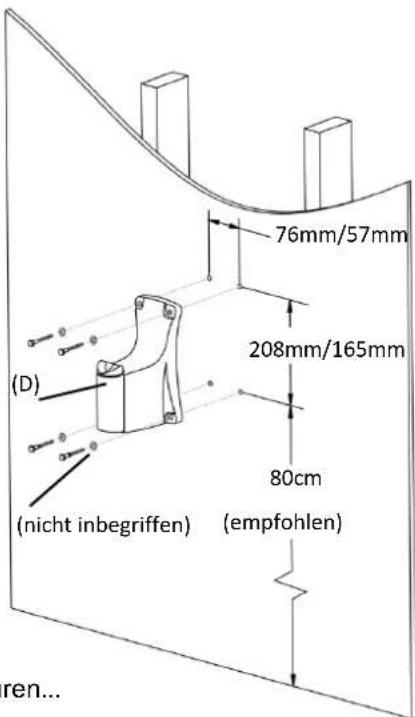

Installatie: Zware multiplex panelen

Als je wandbekleding gemaakt is van dik multiplex, d.w.z. 12 mm (1/2") of meer, kun je de muurbeugel rechtstreeks

WAARSCHUWING: Zorg ervoor dat er geen elektrische kabels of leidingen onder spanning staan in de muur waar je gaat boren.

WAARSCHUWING: Draag oogbescherming bij het gebruik van poedergereedschap, zoals een elektrische boor.

1. Boor het afgebeelde gatenpatroon met de elektrische boor, de 3 mm (1/8") spiraalboor en de waterpas. Zorg ervoor dat het patroon recht is.
2. Bevestig de muurbeugel (D) aan de muur met de 4mm schroeven/spoelmachine (B.2.).
3. Hang de slanghaspel (C) aan de muurbeugel (D).
4. sluit de toevoerslang aan op de waterbron

(D) (nicht inbegriffen) 76mm/57mm 208mm/165mm 80cm (empfohlen) ren...

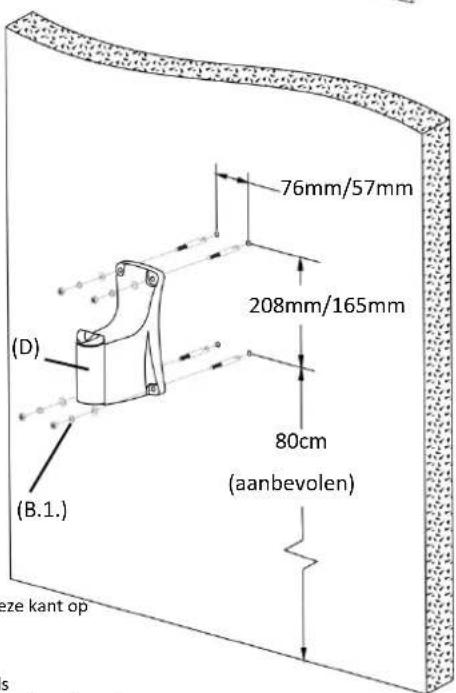

Installatie: Metselwerk Gebruik deze methode voor stenen of bakstenen muren...

WAARSCHUWING: Zorg ervoor dat er geen elektrische kabels of leidingen onder spanning staan in de muur waar je gaat boren.

WAARSCHUWING: Draag oogbescherming bij het gebruik van poedergereedschap, zoals een elektrische boor.

1. Boor het getoonde gatenpatroon met de elektrische boor, de 9,5 mm (3/8") metselboor en de waterpas. Elk gat moet 2" diep zijn.Zorg ervoor dat het gatenpatroon recht is.
2. Verwijder de moer, borgring en sluitring van de expansiebout (B.1.).
3. Plaats de expansiebouten (met hulzen) in de gaten.
4. Bevestig de muurbeugel (D) aan de bouten, breng vervolgens de moer, borgring en sluitring aan en draai de moer vast totdat de expansiebout stevig vastzit.
   5 Hang de slanghaspel (C) aan de muurbeugel (D).
5. Sluit de toevoerslang aan op de waterbron.

76mm/57mm 208mm/165mm 80cm (aanbevolen) (B.1.) (D) ze kant op

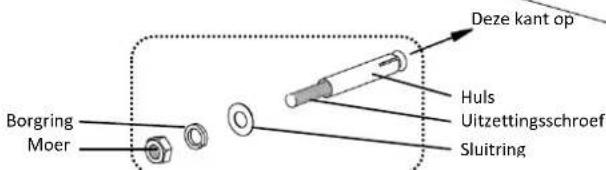

Borgring Moer Deze kant op Huls Uitzettingsschroef Sluitring

9. Gebruiksaanwijzing

Trek de slang uit tot de gewenste lengte. De slang klikt automatisch vast.

Om te ontgrendelen en in te trekken, trekt u kort aan de slang en leidt u hem terug naar de slanghaspel.

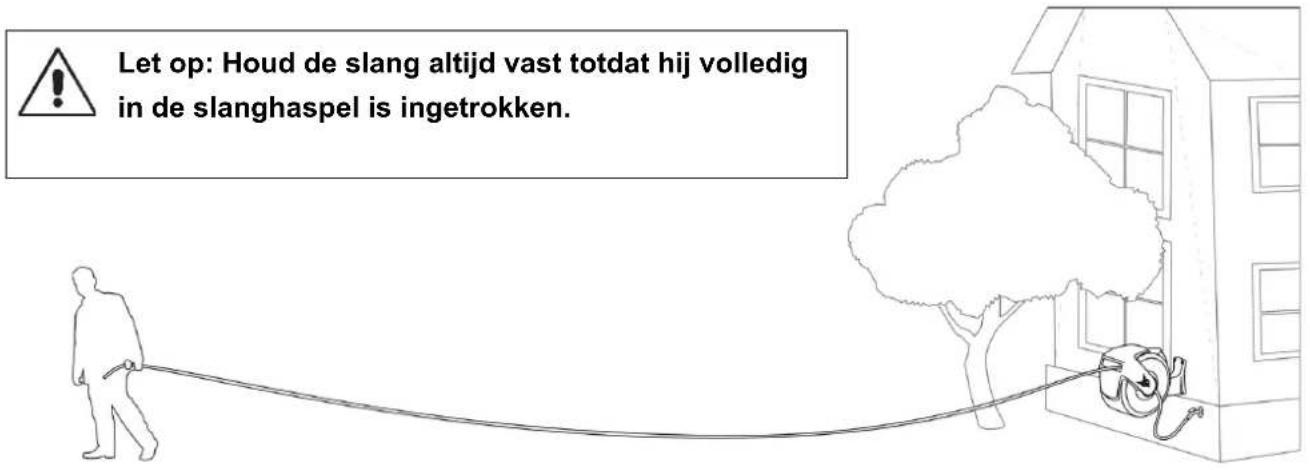

Let op: Houd de slang altijd vast totdat hij volledig in de slanghaspel is ingetrokken.

De stopkogel afstellen

De positie van de stopkogel kan worden aangepast zodat er na het oprollen meer of minder slanglengte uitsteekt.

1. Trek de slang uit tot de gewenste lengte en zorg dat de slanghaspel vergrendeld is (niet oprollen).
2. Open de vergrendeling van de kogel en zet hem in de gewenste positie.
3. Laat de stopkogel weer vastklikken.

Let op: Zorg er altijd voor dat de slanghaspel vergrendeld is voordat u de stopkogel verwijdert en zorg ervoor dat de stopkogel goed vastzit voordat u de haspel ontgrendelt.

• Tips voor onderhoud
• Schakel de waterbron uit en maak de slang drukloos als u hem niet gebruikt.
• Om bevriezing en mogelijke schade aan de slanghaspel te voorkomen, dient u de slanghaspel tijdens de wintermaanden binnen op te bergen.
• Maak de behuizing en de slang alleen schoon met milde zeep en water.
