FX-WSA20 - Tuyau d'arrosage Fuxtec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enrouleur automatique mural pour tuyau d'arrosage
Marque	Fuxtec
Modèle	FX-WSA20
Longueur de tuyau	20 m
Longueur du tuyau d'alimentation	2 m
Poids maximal (avec eau)	14,5 kg
Type de montage	Mural (support fourni)
Fonctionnalités principales	Enroulement automatique, blocage automatique du tuyau à la longueur souhaitée, bille d'arrêt réglable, buse de pulvérisation incluse
Utilisation	Arrosage jardin, lavage extérieur (non potable)
Entretien et nettoyage	Nettoyage au savon doux et eau ; ranger à l'intérieur en hiver
Sécurité	Ne pas ouvrir le boîtier, ne pas utiliser pour eau potable, tenir le tuyau lors de la rétraction, porter des lunettes de protection lors du perçage
Pièces détachées et réparabilité	Contacter le service client Fuxtec par email ([e-mail])
Contenu de l'emballage	Mode d'emploi, paquet de matériel, enrouleur de tuyau, support mural
Informations générales	Dévidoir mural automatique pour usage extérieur, installation à proximité d'un robinet et à l'ombre recommandée

FOIRE AUX QUESTIONS - FX-WSA20 Fuxtec

Comment installer l'enrouleur FX-WSA20 sur un mur ?

Fixez le support mural (D) à l'aide des vis et chevilles fournies. Pour un mur en pierre ou brique, percez des trous de 9,5 mm de profondeur 2 pouces, insérez les boulons d'expansion, puis fixez le support. Pour un lambris en contreplaqué épais (>12 mm), vissez directement. Accrochez ensuite l'enrouleur sur le support.

Comment utiliser le tuyau ?

Tirez le tuyau à la longueur souhaitée ; il se verrouille automatiquement. Pour le rétracter, tirez brièvement sur le tuyau puis guidez-le doucement vers l'enrouleur en le tenant fermement jusqu'au bout.

Comment régler la bille d'arrêt ?

Tirez le tuyau à la longueur désirée et assurez-vous que l'enrouleur est verrouillé. Ouvrez le dispositif de verrouillage de la bille, déplacez-la à la position souhaitée, puis refermez le verrouillage. Ne manipulez jamais la bille d'arrêt sans que l'enrouleur soit verrouillé.

Que faire si le tuyau ne se rétracte pas ?

Vérifiez que le tuyau n'est pas coincé ou tordu. Si le problème persiste, contactez le service client Fuxtec à [e-mail]. Ne forcez jamais le rembobinage.

Puis-je utiliser cet enrouleur pour de l'eau potable ?

Non, ce dévidoir n'est pas conçu pour l'eau potable. Utilisez-le uniquement pour l'arrosage ou le lavage.

Comment entretenir l'enrouleur en hiver ?

Fermez l'arrivée d'eau et vidangez le tuyau. Rangez l'enrouleur à l'intérieur pour éviter le gel et les dommages.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse électrique, d'un foret de 3/8 pouce (pour mur en pierre) ou 1/8 pouce (pour bois), d'un niveau à bulle, d'un ruban à mesurer, d'un tournevis cruciforme et d'une clé à molette.

Quelle est la longueur du tuyau d'alimentation fourni ?

Le tuyau d'alimentation mesure 2 mètres. L'enrouleur doit donc être installé à proximité d'un robinet.

L'enrouleur est-il livré avec une buse ?

Oui, une buse de pulvérisation est incluse avec le tuyau d'écoulement.

Comment nettoyer l'enrouleur ?

Utilisez uniquement de l'eau et du savon doux pour nettoyer le boîtier et le tuyau. Évitez les produits abrasifs.

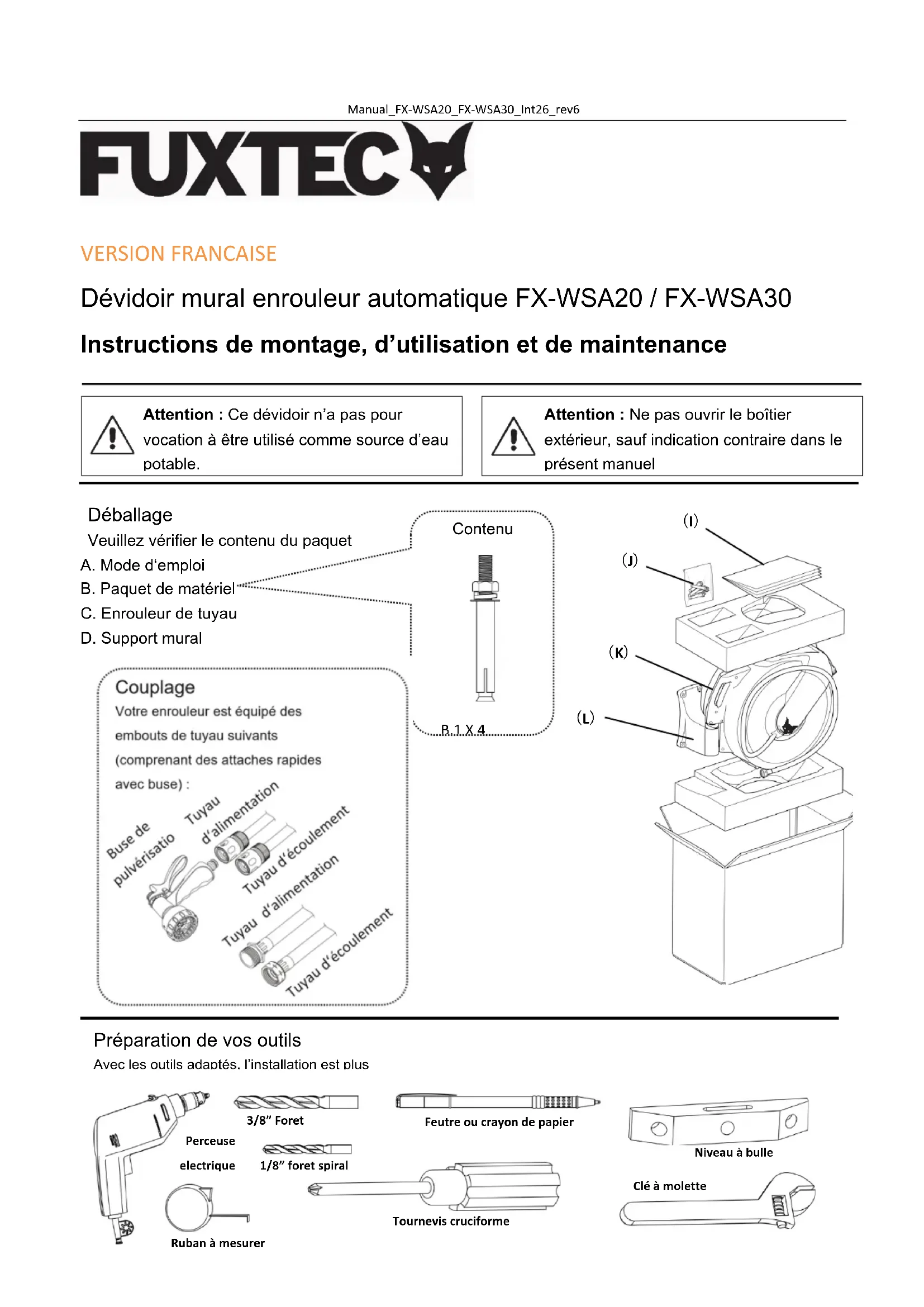

MODE D'EMPLOI FX-WSA20 Fuxtec

Dévidoir mural enrouleur automatique FX-WSA20 / FX-WSA30 Instructions de montage, d'utilisation et de maintenance

Attention : Ce dévidoir n'a pas pour vocation à être utilisé comme source d'eau potable.

Attention : Ne pas ouvrir le boîtier extérieur, sauf indication contraire dans le présent manuel

Déballage

Veuillez vérifier le contenu du paquet

A. Mode d'emploi
B. Paquet de matériel
C. Enrouleur de tuyau
D. Support mural

Couplage

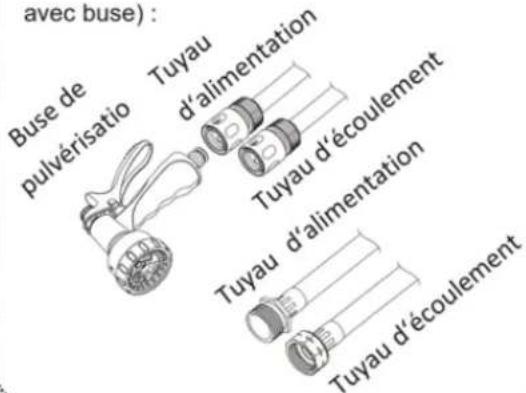

Votre enrouleur est équipé des embouts de tuyau suivants (comprenant des attaches rapides avec buse) :

Contenu

B.1×4

(L)

Préparation de vos outils

Avec les outils adaptés. l'installation est plus

Le choix du meilleur lieu d'installation

Choisissez le meilleur emplacement de montage pour votre enrouleur de tuyau.

1. A proximité de votre lieu de travail de jardinage. Votre enrouleur est livré avec un tuyau pouvant atteindre 30 m / 20 m de long. Pensez aux endroits où vous avez besoin d'eau et assurez-vous que le tuyau peut effectivement y arriver.
2. Près d'un robinet. Ce dévidoir est équipé d'un tuyau d'alimentation de 2 m, vous devez donc choisir un endroit proche du robinet.
3. Sur un mur ou une structure stable. Il existe de nombreuses possibilités de montage de ce dévidoir sur différentes structures, mais il est important que la structure soit suffisamment solide pour supporter le poids du dévidoir, qui peut atteindre 14,5 kg rempli d'eau.
4. À l'ombre. En installant votre enrouleur de tuyau dans une zone ombragée de votre cour/jardin, vous pouvez réduire les effets nocifs de la lumière du soleil sur l'enrouleur et le tuyau et prolonger la

durée de vie de votre produit.

Installation : Lambris en contreplaqué lourd

Si votre revêtement mural est en contreplaqué épais, c'est-à-dire de 12 mm ou plus, vous pouvez monter le support mural directement.

AVERTISSEMENT : Assurez-vous qu'il n'y a pas de fils électriques ou de tuyaux sous tension dans le mur où vous percez.

ATTENTION : Portez une protection oculaire lorsque vous utilisez des outils à poudre, tels qu'une perceuse électrique.

1. Percez le trou indiqué comme indiqué sur le dessin avec la perceuse électrique, le foret hélicoïdal de 3 mm et le niveau à bulle. Assurez-vous que le schéma soit droit.
2. Fixez le support mural (D) au mur avec des vis/disque de 4 mm (B.2.).
3. Accrochez l'enrouleur de tuyau (C) au support mural (D)
4. Raccordez le tuyau d'alimentation à la source d'eau

Utilisez cette méthode pour les murs en pierre ou en brique...

AVERTISSEMENT : Assurez-vous qu'il n'y a pas de fils électriques ou de tuyaux sous tension dans le mur où vous percez.

ATTENTION : Portez une protection oculaire lorsque vous utilisez des outils à poudre, tels qu'une perceuse électrique.

1. Percez le trou trou indiqué sur le dessin avec la perceuse électrique, la perceuse à maçonnerie de 9,5 mm et le niveau à bulle. Chaque trou doit avoir une profondeur de 2".

Veillez à ce que les trous soient bien droits.

1. Retirez l'écrou, la rondelle de blocage et la rondelle du boulon d'expansion (B.1.)
2. Insérez les boulons d'expansion (avec les manchons) dans les trous.
3. Montez le support mural (D) sur les vis, puis montez l'écrou, la rondelle-frein et la rondelle et serrez l'écrou jusqu'à

ce que le boulon d'expansion soit serré.

Accrochez le dévidoir (C) sur le support mural (D).

1. Raccordez le tuyau d'alimentation à la source d'eau

Rondelle de sécurité Écrou

Insérez dans cette direction

Douille Écarteur de vis Rondelle plate

Mode d'emploi

1. Tirez le tuyau à la longueur souhaitée. Le tuyau se verrouille automatiquement.
2. Pour déverrouiller et rétracter le tuvau, tirez brièvement sur le tuvau et ramenez-le vers l'enrouleur

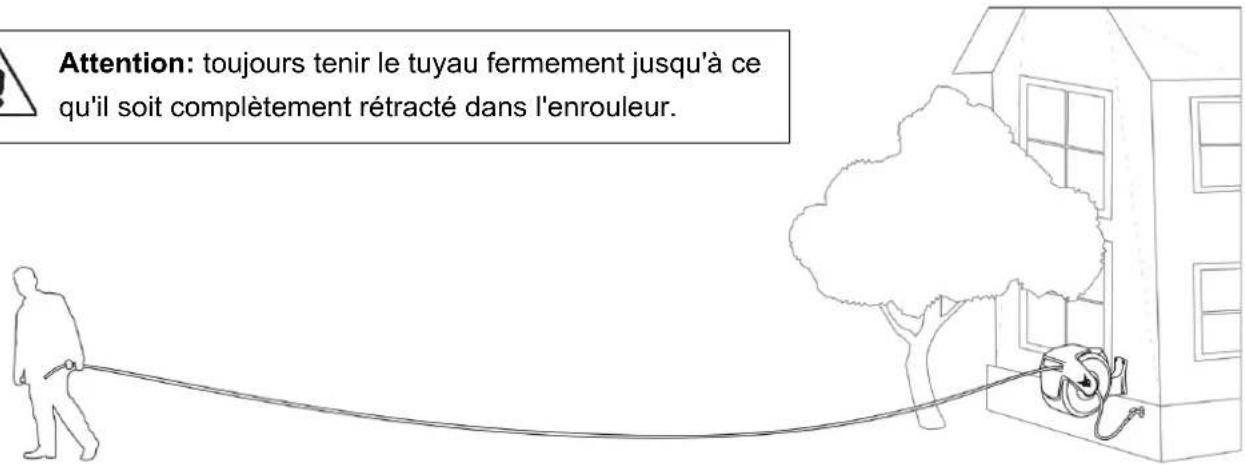

Attention: toujours tenir le tuyau fermement jusqu'à ce qu'il soit complètement rétracté dans l'enrouleur.

Réglage de la boule d'arrêt

La position de la boule d'arrêt peut être réglée de manière à ce que plus ou moins de longueur de tuyau dépasse après un enroulement complet.

1. Tirez le tuyau à la longueur souhaitée et assurez-vous que l'enrouleur est verrouillé (pas de rembobinage).
2. Ouvrez le dispositif de verrouillage de la boule et la déplacer dans la position souhaitée.
3. Réengagez la boule d'arrêt.

Attention : assurez-vous toujours que l'enrouleur de tuyau soit verrouillé avant de retirer la boule d'arrêt et assurez-vous que celle-ci soit bien fixée avant de déverrouiller l'enrouleur.

Conseils d'entretien et de maintenance

• Fermez la source d'eau et relâchez la pression du tuyau lorsqu'il n'est pas utilisé.
• Pour éviter le gel et d'éventuels dommages au dévidoir, stockez le dévidoir à l'intérieur pendant l'hiver.
• Nettoyez le boîtier et le tuyau uniquement avec de l'eau et du savon doux.

Si vous avez des problèmes d'utilisation ou d'installation de ce produit, veuillez contacter le service clientèle. Vous pouvez nous joindre par e-mail à [e-mail]

FUXTEC
