FX-CU20 - Tuyau d'arrosage Fuxtec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enrouleur de tuyau d'arrosage
Marque	Fuxtec
Modèle	FX-CU20
Longueur du tuyau	20 mètres
Matériau du tuyau	PVC
Pression maximale	24 bar
Diamètre intérieur du tuyau	1/2 pouce (12,7 mm)
Raccord rapide	3/4 pouce NPT
Contenu de la livraison	Buse d'arrosage, raccord à compression, support mural, chevilles, vis, ancres de sol
Montage	Mural ou au sol
Type de rembobinage	Manuel (guidage lent)
Entretien	Nettoyer après chaque utilisation, stocker au sec
Garantie	2 ans
Service après-vente	Contact : [e-mail]
Pièces détachées	Disponibles auprès du fabricant
Usage recommandé	Arrosage jardin à pression standard

FOIRE AUX QUESTIONS - FX-CU20 Fuxtec

Quelle est la pression maximale supportée par le tuyau ?

Le tuyau supporte une pression maximale de 24 bar. Ne pas dépasser cette pression pour éviter tout dommage.

Comment installer l'enrouleur sur un mur ?

Percez des trous aux emplacements repérés, insérez les chevilles fournies, fixez le support mural avec les vis, puis accrochez l'enrouleur et insérez le tube de liaison dans les trous alignés. Raccordez ensuite le tuyau au robinet via le raccord à compression.

Puis-je utiliser ce tuyau avec de l'eau chaude ?

Le tuyau en PVC n'est pas conçu pour l'eau chaude. Utilisez-le uniquement avec de l'eau froide pour préserver sa durée de vie.

Comment entretenir le tuyau d'arrosage ?

Après chaque utilisation, nettoyez le tuyau. Avant de l'enrouler, fermez le robinet. Pour un stockage prolongé, gardez-le dans un endroit sec et à l'abri du soleil.

Que faire si le tuyau fuit au niveau du raccord ?

Vérifiez que le raccord à compression est correctement serré. Si la fuite persiste, remplacez le joint ou contactez le service après-vente à [e-mail].

Quelle est la longueur du tuyau ?

Le modèle FX-CU20 est équipé d'un tuyau de 20 mètres de long.

Le tuyau est-il adapté à une utilisation avec un nettoyeur haute pression ?

Non, la pression maximale de 24 bar est inférieure à celle d'un nettoyeur haute pression. Utilisez-le uniquement pour l'arrosage standard.

Comment procéder au rembobinage du tuyau ?

Tenez le tuyau et guidez-le lentement vers sa position initiale sur l'enrouleur. Ne le lâchez pas brusquement pour éviter d'endommager le mécanisme.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange d'origine sont disponibles auprès du fabricant. Contactez [e-mail] pour toute commande.

Quelle est la durée de la garantie ?

La garantie est de 24 mois à compter de la date d'achat. Conservez votre ticket de caisse. Sont exclus les pièces d'usure et les dommages dus à une utilisation inappropriée.

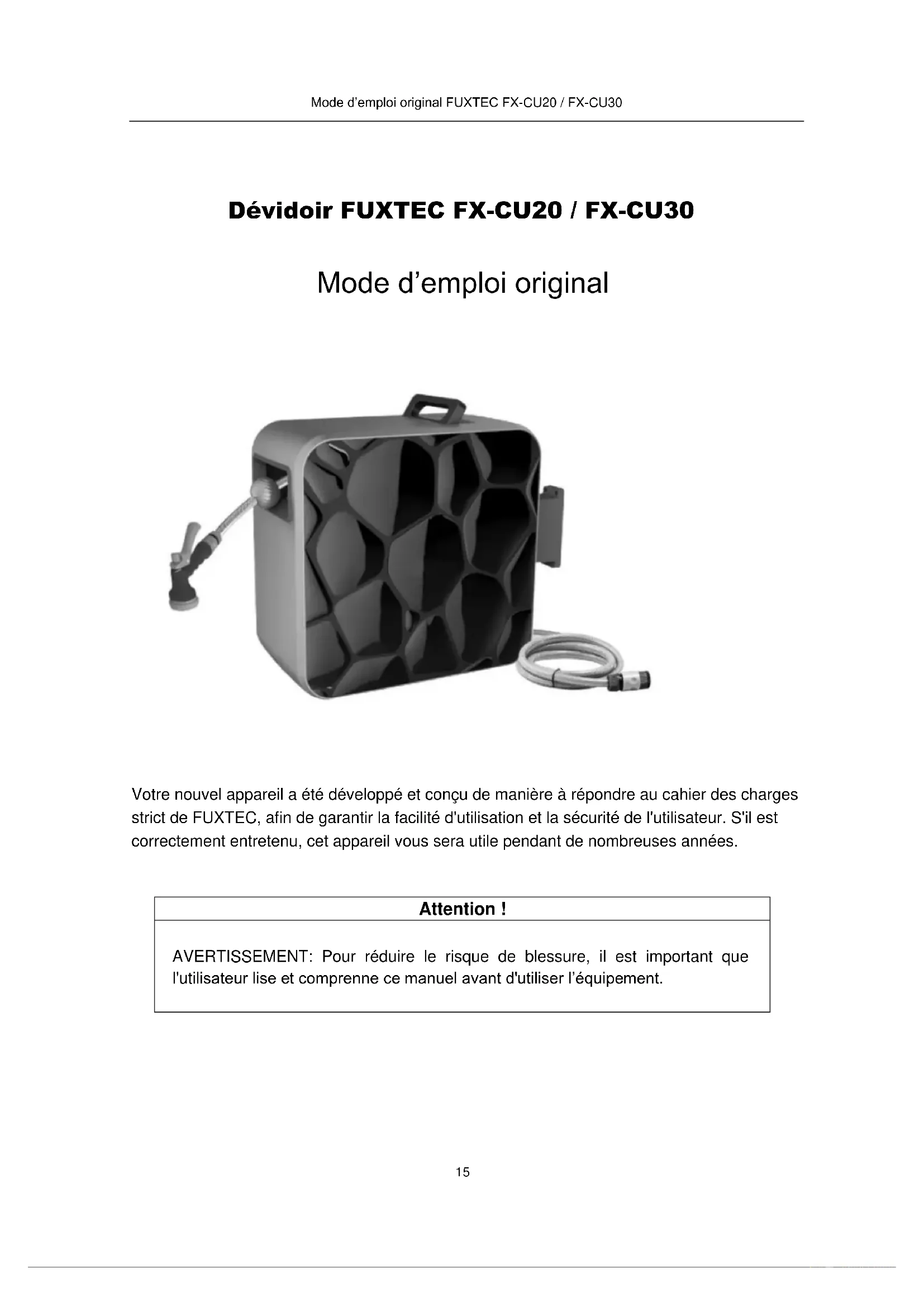

MODE D'EMPLOI FX-CU20 Fuxtec

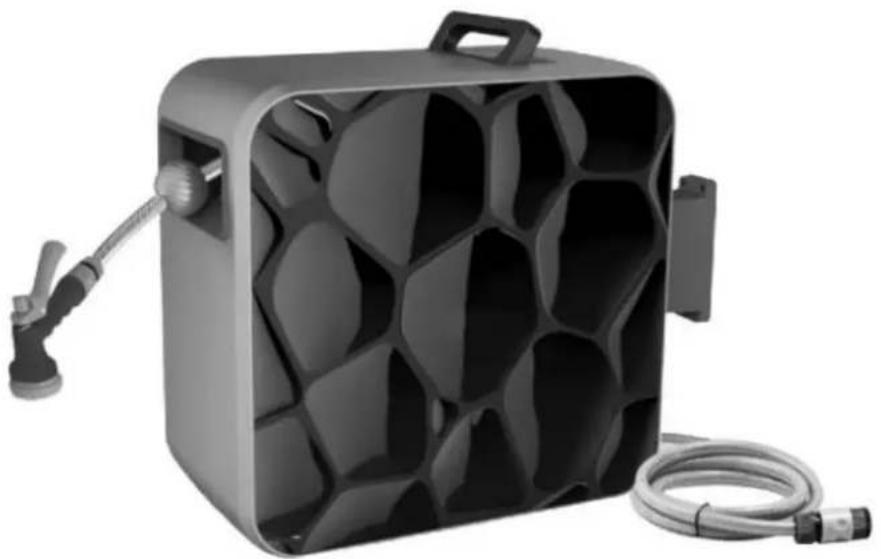

Mode d'emploi original

Votre nouvel appareil a été développé et conçu de manière à répondre au cahier des charges strict de FUXTEC, afin de garantir la facilité d'utilisation et la sécurité de l'utilisateur. S'il est correctement entretenu, cet appareil vous sera utile pendant de nombreuses années.

Attention!

AVERTISSEMENT: Pour réduire le risque de blessure, il est important que l'utilisateur lise et comprenne ce manuel avant d'utiliser l'équipement.

1. Contenu de la livraison

Buse d'arrosage & Raccord à compression

Vis pour fixation murale et cheville en plastique

Ancres de tuyau pour fixation au sol

IMPORTANT :

Lorsque vous enroulez le tuyau, ne le lâchez pas de manière incontrôlée, mais tenez-le et guidez-le lentement dans sa position initiale. Le non-respect de cette consigne peut entraîner des dommages.

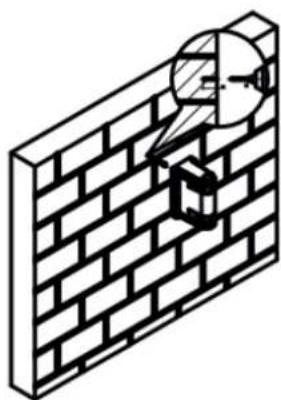

2. Montage mural

Veuillez suivre les instructions sur les photos et lire attentivement le texte.

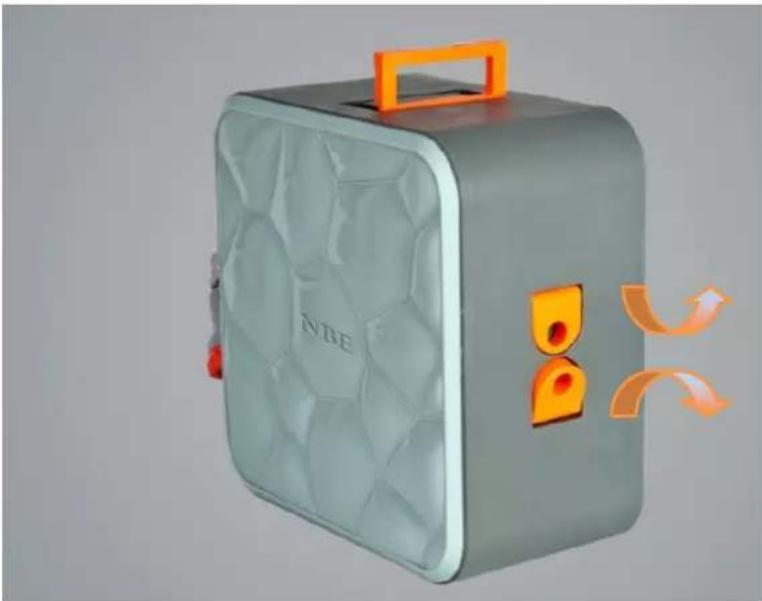

Sélectionnez la position souhaitée sur le mur/la paroi de fixation. Repérez l'emplacement des trous et percez-les pour les chevilles fournies, ou pour vos éléments de fixation appropriés (comme il existe de nombreux types de murs ayant chacun différentes propriétés, nous ne pouvons pas fournir les éléments de fixation appropriés pour chaque type de mur). Insérez les chevilles fournies dans les trous.

Fixez le support mural avec les vis fournies (ou avec votre propre matériel de fixation).

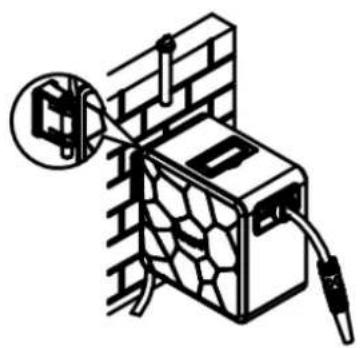

Tenez l'enrouleur contre le support mural de façon à ce que les trous du support mural et de l'enrouleur soient alignés, puis insérez le tube de liaison dans ces trous.

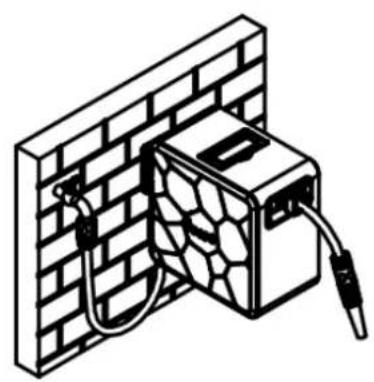

Installez le raccord de compression sur votre robinet d'eau, puis raccordez le tuyau d'arrosage à celui-ci.

Montage au sol

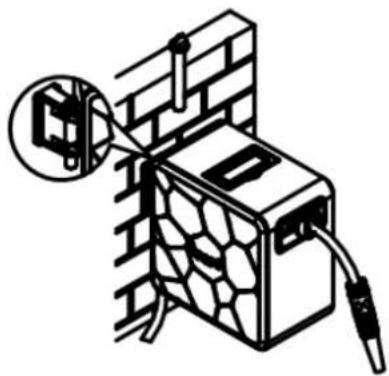

Si vous avez déjà effectué un montage mural, retirez le tube de liaison du support mural et de l'enrouleur, puis placez l'enrouleur sur le sol.

Repliez les clapets sur l'enrouleur.

Inclinez l'enrouleur pour accéder à la partie inférieure.

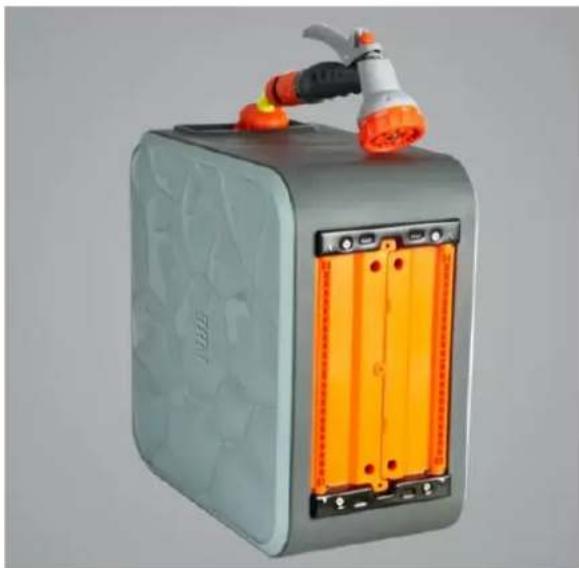

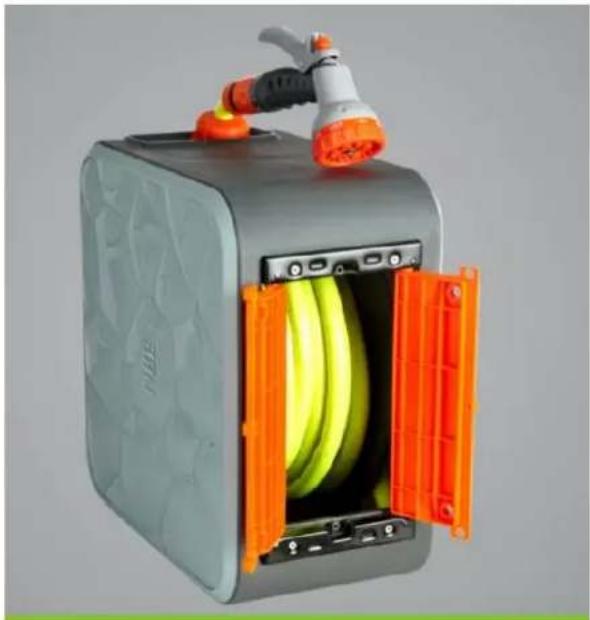

Desserrez les vis de la plaque de support à l'aide d'un tournevis cruciforme et ouvrez-la ou dépliez complètement les deux plaques vers l'extérieur.

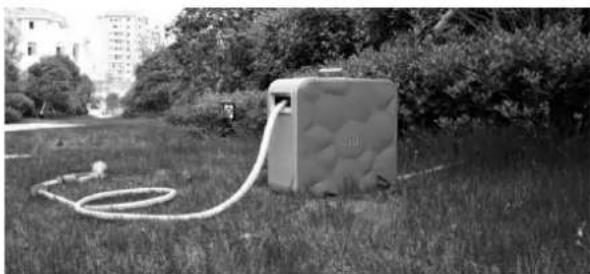

Pour la fixation au sol, insérez les ancres de tuyau profondément dans le sol à travers les trous dans les coins des plaques de support. Ensuite, vous pouvez utiliser l'enrouleur.

3. Entretien

1. Nettoyer le tuyau d'arrosage après chaque utilisation.
2. Nous recommandons de fermer le robinet avant d'enrouler à nouveau le tuyau d'arrosage.
3. En cas de non-utilisation prolongée, nous recommandons de stocker le tuyau d'arrosage dans un endroit sec et couvert.

4. Données techniques

Modèle	Longueur du tuyau	Matériau du tuyau	Pression	Diamètre intérieur tuyau	Raccord rapide
FX-CU20	20m	PVC	max. 24 bar	1/2”	3/4”NPT
FX-CU30	30m	PVC	max. 24 bar	1/2”	3/4”NPT

5. Service après-vente

Ne faites réparer votre appareil acheté que par du personnel qualifié et uniquement avec des pièces de rechange d'origine. La sécurité de l'appareil sera ainsi maintenue.

Si vous ne disposez pas des adresses des points de service autorisés, veuillez contacter le bureau de vente où vous avez acheté l'appareil. Pour les travaux de maintenance et l'achat de pièces de rechange, veuillez contacter directement le fabricant FUXTEC GmbH à tout moment à l'adresse suivante [e-mail]

6. Garantie

La période de garantie est de 24 mois à compter de la date d'achat. Conservez votre ticket de caisse dans un endroit sûr. Sont exclus de la garantie les pièces d'usure et les dommages causés par une utilisation inappropriée, l'usage de la force, les modifications techniques, l'utilisation d'accessoires incorrects ou de pièces de rechange non originales et les tentatives de réparation par du personnel non qualifié. Les réparations sous garantie ne peuvent être effectuées que par des revendeurs spécialisés agréés.

7. Informations sur le recyclage

Veuillez contacter les autorités locales pour la mise au rebut de l'appareil. Veuillez-vous débarrasser à l'avance de tout le matériel combustible tel que l'essence ou l'huile.
