Produkttyp	Gartenschlauchaufroller
Marke	Fuxtec
Modell	FX-CU20
Schlauchlänge	20 Meter
Schlauchmaterial	PVC
Maximaler Druck	24 bar
Innendurchmesser des Schlauchs	1/2 Zoll (12,7 mm)
Schnellanschluss	3/4 Zoll NPT
Lieferumfang	Gießdüse, Klemmverschraubung, Wandhalterung, Dübel, Schrauben, Bodenanker
Montage	Wand oder Boden
Aufrolltyp	Manuell (langsame Führung)
Pflege	Nach jedem Gebrauch reinigen, trocken lagern
Garantie	2 Jahre
Kundendienst	Kontakt: [e-mail]
Ersatzteile	Erhältlich beim Hersteller
Empfohlene Verwendung	Gartenbewässerung mit Standarddruck

Häufig gestellte Fragen - FX-CU20 Fuxtec

Welchen maximalen Druck hält der Schlauch aus?

Der Schlauch hält einen maximalen Druck von 24 bar aus. Überschreiten Sie diesen Druck nicht, um Schäden zu vermeiden.

Wie installiere ich den Aufroller an der Wand?

Bohren Sie Löcher an den markierten Stellen, setzen Sie die mitgelieferten Dübel ein, befestigen Sie die Wandhalterung mit den Schrauben, hängen Sie den Aufroller ein und führen Sie das Verbindungsrohr in die ausgerichteten Löcher ein. Schließen Sie dann den Schlauch über die Klemmverschraubung am Wasserhahn an.

Kann ich diesen Schlauch mit heißem Wasser verwenden?

Der PVC-Schlauch ist nicht für heißes Wasser ausgelegt. Verwenden Sie ihn nur mit kaltem Wasser, um seine Lebensdauer zu erhalten.

Wie pflege ich den Gartenschlauch?

Reinigen Sie den Schlauch nach jedem Gebrauch. Schließen Sie vor dem Aufrollen den Wasserhahn. Für längere Lagerung bewahren Sie ihn an einem trockenen und sonnengeschützten Ort auf.

Was tun, wenn der Schlauch am Anschluss undicht ist?

Überprüfen Sie, ob die Klemmverschraubung fest angezogen ist. Wenn das Leck weiterhin besteht, ersetzen Sie die Dichtung oder wenden Sie sich an den Kundendienst unter [e-mail].

Wie lang ist der Schlauch?

Das Modell FX-CU20 ist mit einem 20 Meter langen Schlauch ausgestattet.

Ist der Schlauch für den Einsatz mit einem Hochdruckreiniger geeignet?

Nein, der maximale Druck von 24 bar ist niedriger als der eines Hochdruckreinigers. Verwenden Sie ihn nur zur Standardbewässerung.

Wie rolle ich den Schlauch wieder auf?

Halten Sie den Schlauch und führen Sie ihn langsam in seine Ausgangsposition auf dem Aufroller zurück. Lassen Sie ihn nicht abrupt los, um Schäden am Mechanismus zu vermeiden.

Wo finde ich Ersatzteile?

Original-Ersatzteile sind beim Hersteller erhältlich. Kontaktieren Sie [e-mail] für Bestellungen.

Wie lange beträgt die Garantiezeit?

Die Garantie beträgt 24 Monate ab Kaufdatum. Bewahren Sie Ihren Kassenbon auf. Ausgeschlossen sind Verschleißteile und Schäden durch unsachgemäße Verwendung.

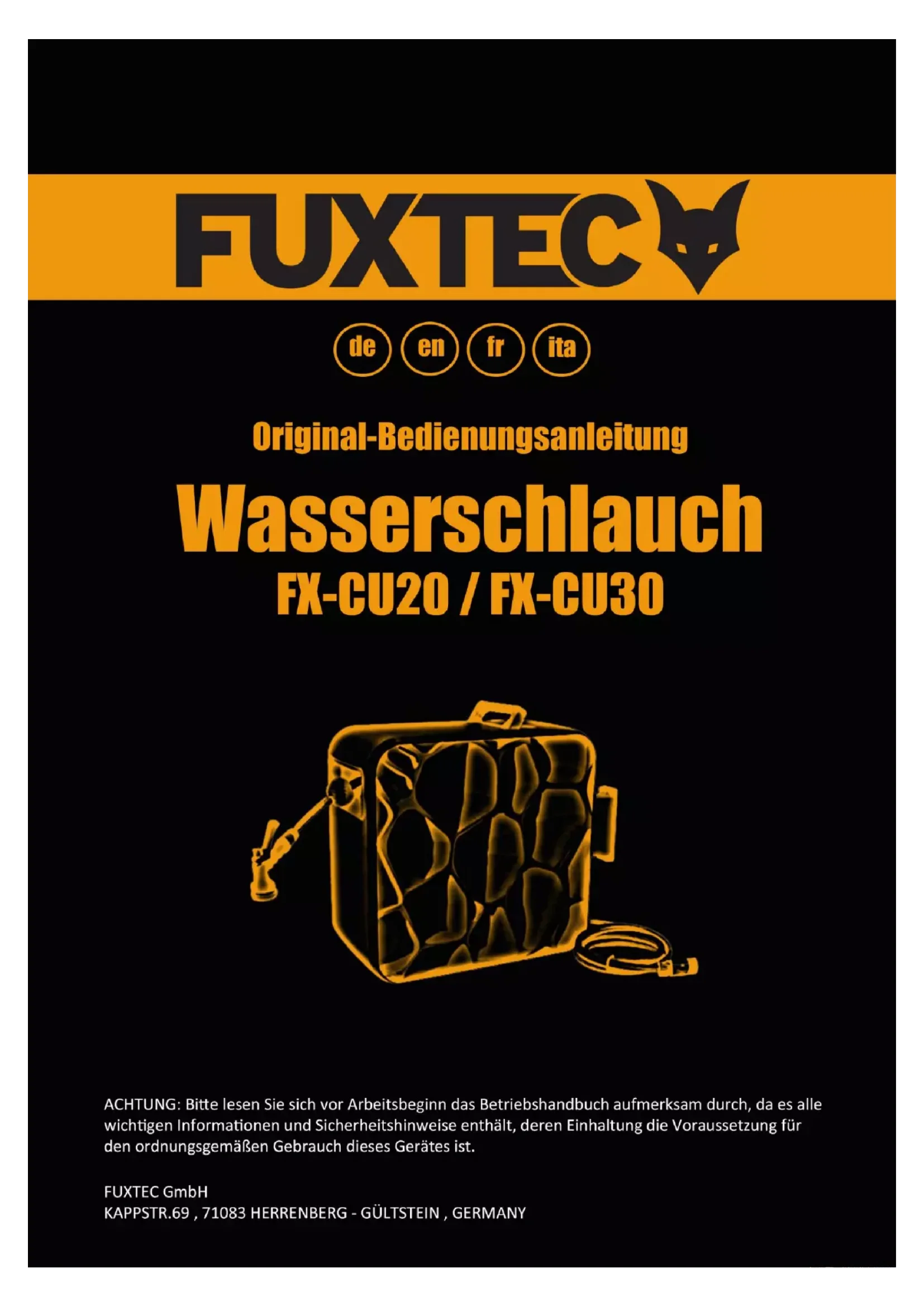

BEDIENUNGSANLEITUNG FX-CU20 Fuxtec

Original-Bedienungsanleitung

Wasserschlauch

FX-CU20 / FX-CU30

ACHTUNG: Bitte lesen Sie sich vor Arbeitsbeginn das Betriebshandbuch aufmerksam durch, da es alle wichtigen Informationen und Sicherheitshinweise enthält, deren Einhaltung die Voraussetzung für den ordnungsgemäßen Gebrauch dieses Gerätes ist.

FUXTEC GmbH

KAPPSTR.69, 71083 HERRENBERG - GÜLTSTEIN, GERMANY

FUXTEC Wasserschlauch FX-CU20 / FX-CU30

Original-Bedienungsanleitung

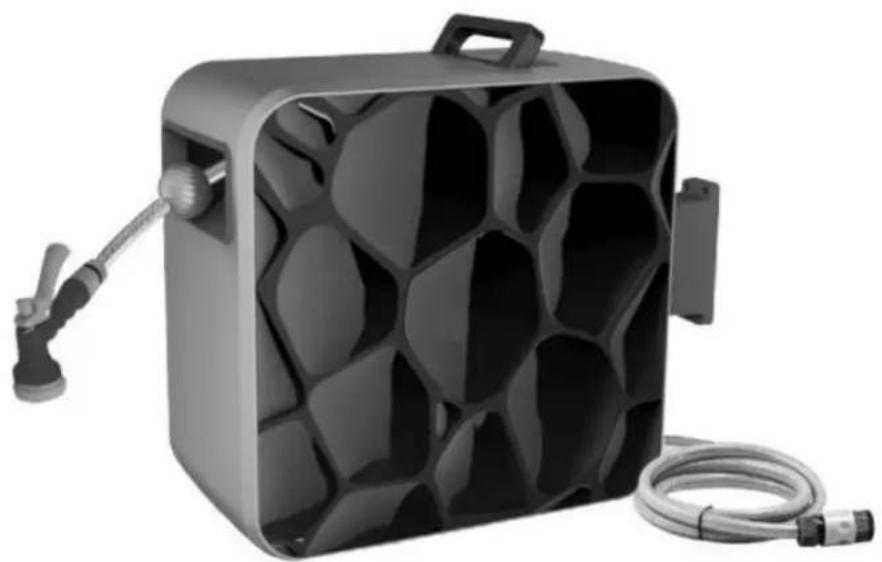

Achtung!

• Lesen Sie das Handbuch vor dem ersten Gebrauch sorgfältig durch
• Nicht für den Gebrauch von Kindern geeignet

Beim Einrollen des Schlauches nicht unkontrolliert loslassen sondern den Schlauch halten und langsam zurückführen. Bei nicht Beachtung, können Schäden entstehen!

Wand-Montage

Bitte Folgen Sie den Anweisungen auf den Bildern und lesen Sie den Text dazu sorgfältig.

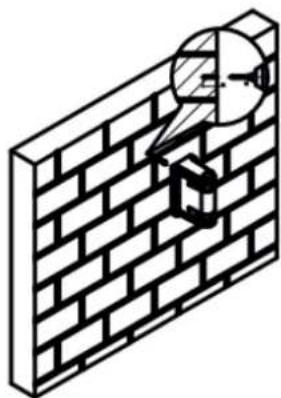

Wählen Sie die gewünschte Position an der zu befestigenden Wand/Mauer. Zeichnen Sie die Löcher an und bohren diese für die mitgelieferten Dübel bzw. für Ihre geeigneten Befestigungsmaterialien (da es unterschiedlichste Wände/Mauern und deren Anforderungen gibt können wir leider nicht für jede Wand-Art die passenden Befestigungsmaterialien mitliefern). Stecken Sie die mitgelieferten Dübel in die Löcher.

Befestigen Sie die Wandhalterung mit den mitgelieferten Schrauben (oder Ihren eigenen Befestigungsmaterialien)

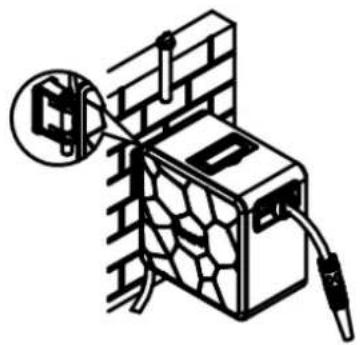

Halten Sie die Schlauchbox so an die Wandhalterung, dass die Löcher der Wandhalterung und die der Schlauchbox übereinander liegen und stecken Sie dann das Verbindungsrohr durch diese Löcher.

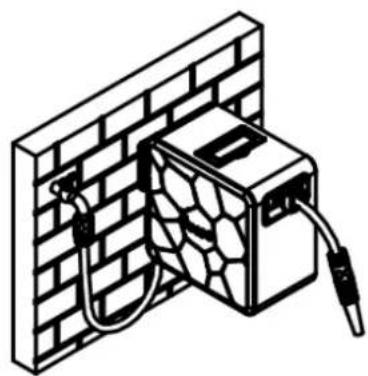

Montieren Sie die Schlauchkupplung an Ihren Wasserhahn und verbinden anschließend den Wasserschlauch damit.

Boden-Befestigung

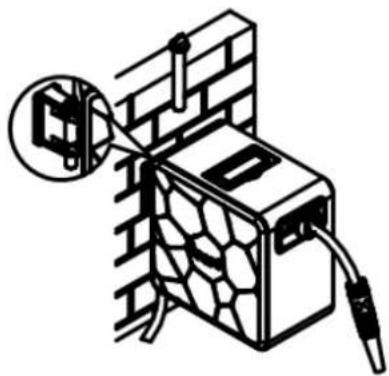

Sollten Sie bereits eine Wand-Montage durchgeführt haben, dann entfernen Sie wieder das Verbindungsrohr aus der Wandhalterung und der Schlauchbox und stellen die Schlauchbox anschliessend auf den Boden.

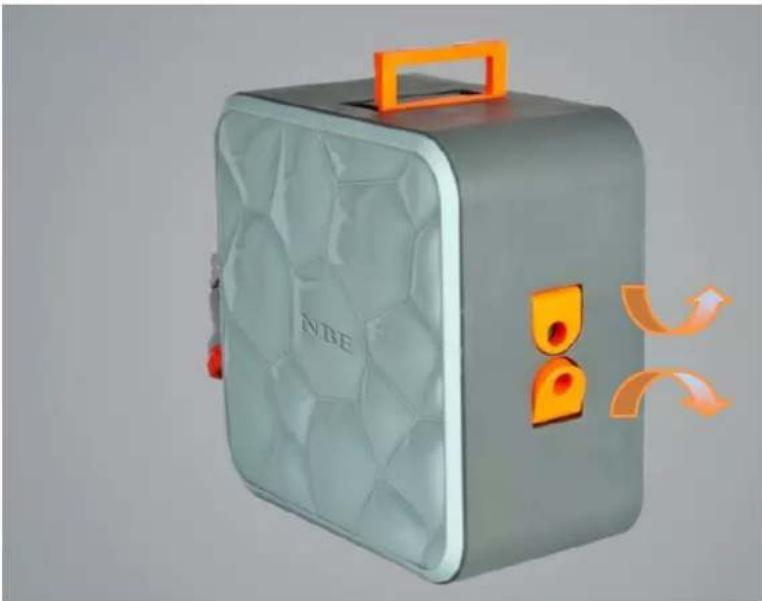

Klappen Sie die Halter an der Schlauchbox ein.

Kippen Sie die Schlauchbox, um an die Unter-/Bodenseite zu gelangen.

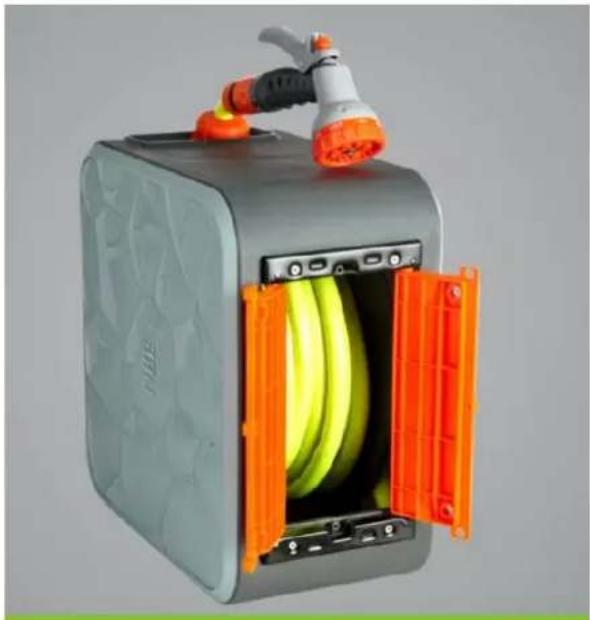

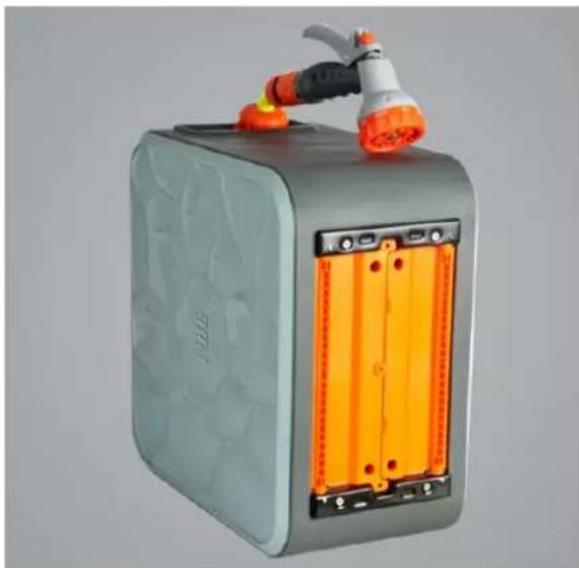

Lösen Sie die Schrauben an der Stützplatte mit einem Kreuzschlitz-Schraubenzieher und öffnen Sie diese bzw. klappen Sie die beiden Platten jeweils ganz nach außen.

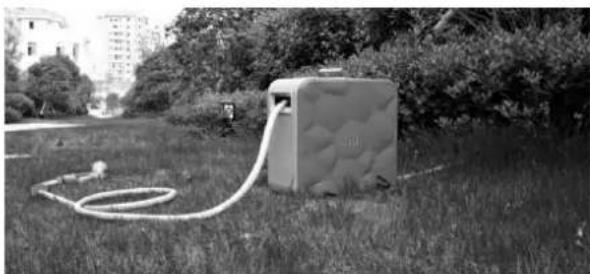

Für die Bodenbefestigung stecken Sie die Verankerungsstifte durch die Löcher in den Ecken der Stützplatten tief in den Boden. Danach können Sie die Schlauchbox verwenden.

Pflege

1. Säubern Sie den Wasserschlauch nach jeder Verwendung.
2. Wir empfehlen den Wasserhahn zuzudrehen bevor der Wasserschlauch erneut aufgewickelt wird.
3. Bei längerer Nichtnutzung empfehlen wir den Wasserschlauch trocken/abgedeckt zu lagern.

Technische Ausführung

Model	Schlauchlänge	Schlauch-Material	Druck	Schlauchinnen-durchmesser	Schnellkupplung
FX-CU20	20m	PVC	max. 24 Bar	1/2"	3/4"NPT
FX-CU30	30m	PVC	max. 24 Bar	1/2"	3/4"NPT

Kundendienst

Lassen Sie Ihr erworbenes Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Sollten Ihnen keine Adressen von autorisierten Servicestellen zur Verfügung stehen, wenden Sie sich bitte an die Vertriebsstelle, bei der Sie das Gerät erworben haben. Wenden Sie sich jederzeit bezüglich Wartungsarbeiten und Beschaffung Ersatzteilen direkt an den Hersteller FUXTEC GmbH unter www.fuxtec.de

Gewährleistung

Die Gewährleistungszeit beträgt 24 Monate ab Kaufdatum. Bewahren Sie Ihren Kaufbeleg gut auf. Ausgenommen von der Gewährleistung sind Verschleißteile und Schäden die auf nicht bestimmungsgemäße Verwendung, Gewaltanwendungen, technische Änderungen, Verwendung von falschen Zubehörteilen bzw. Nichtoriginalersatzteilen und Reparaturversuchen durch nicht qualifiziertes Personal. Gewährleistungsreparaturen dürfen nur vom autorisierten Fachhandel ausgeführt werden.

Entsorgungshinweis

Bitte kontaktieren Sie Ihre lokale Kommune für die Entsorgung des Gerätes. Dazu bitte im Vorfeld sämtliche Betriebsstoffe wie Benzin und Öl entsorgen.

ENGLISH VERSION

FUXTEC Retractable Hose Reel FX-CU20 / FX-CU30

OWNER'S MANUAL
