INSTRUKCJA OBSŁUGI FX-WSA20 Fuxtec

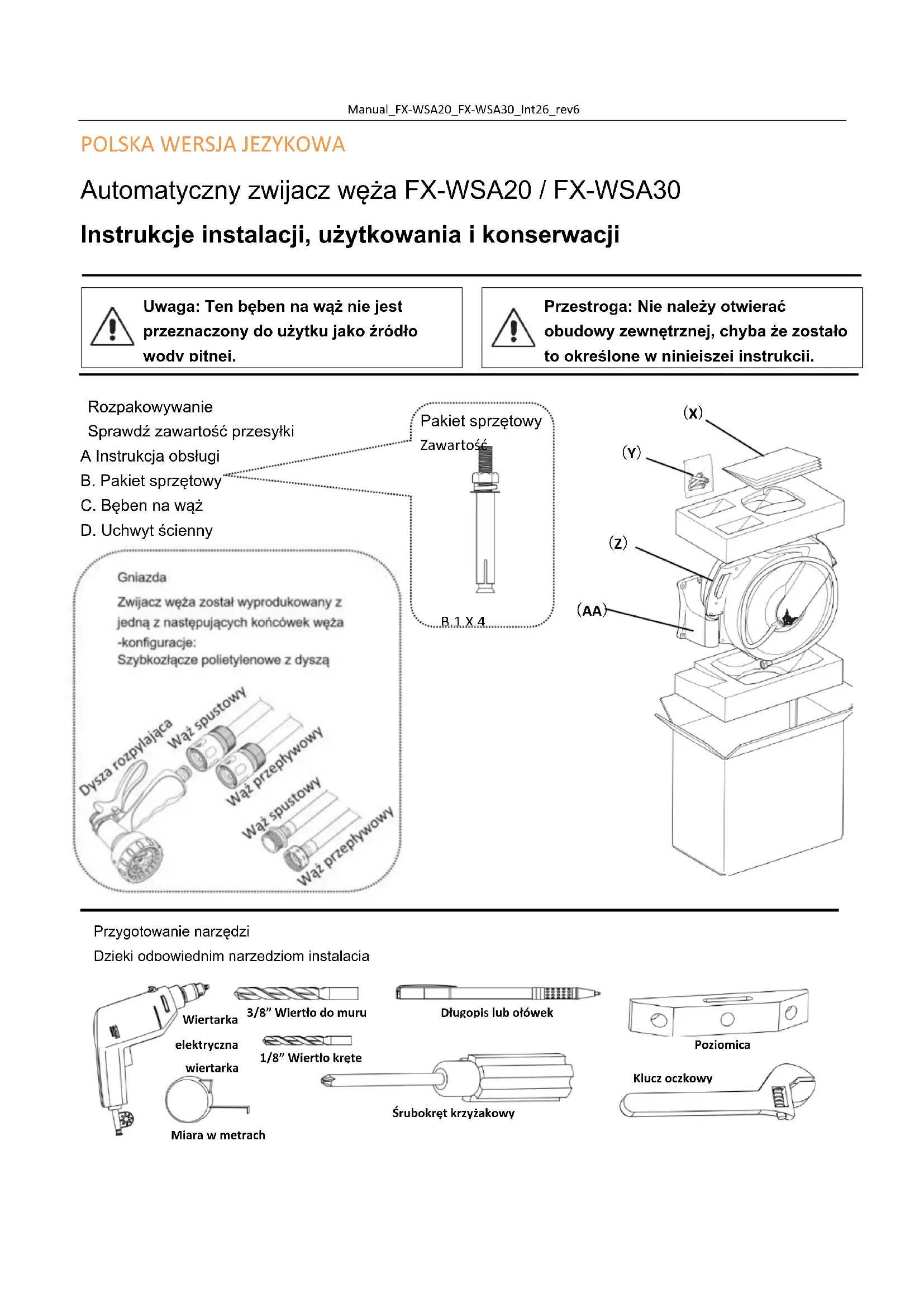

Automatyczny zwijacz węża FX-WSA20 / FX-WSA30 Instrukcje instalacji, użytkowania i konserwacji

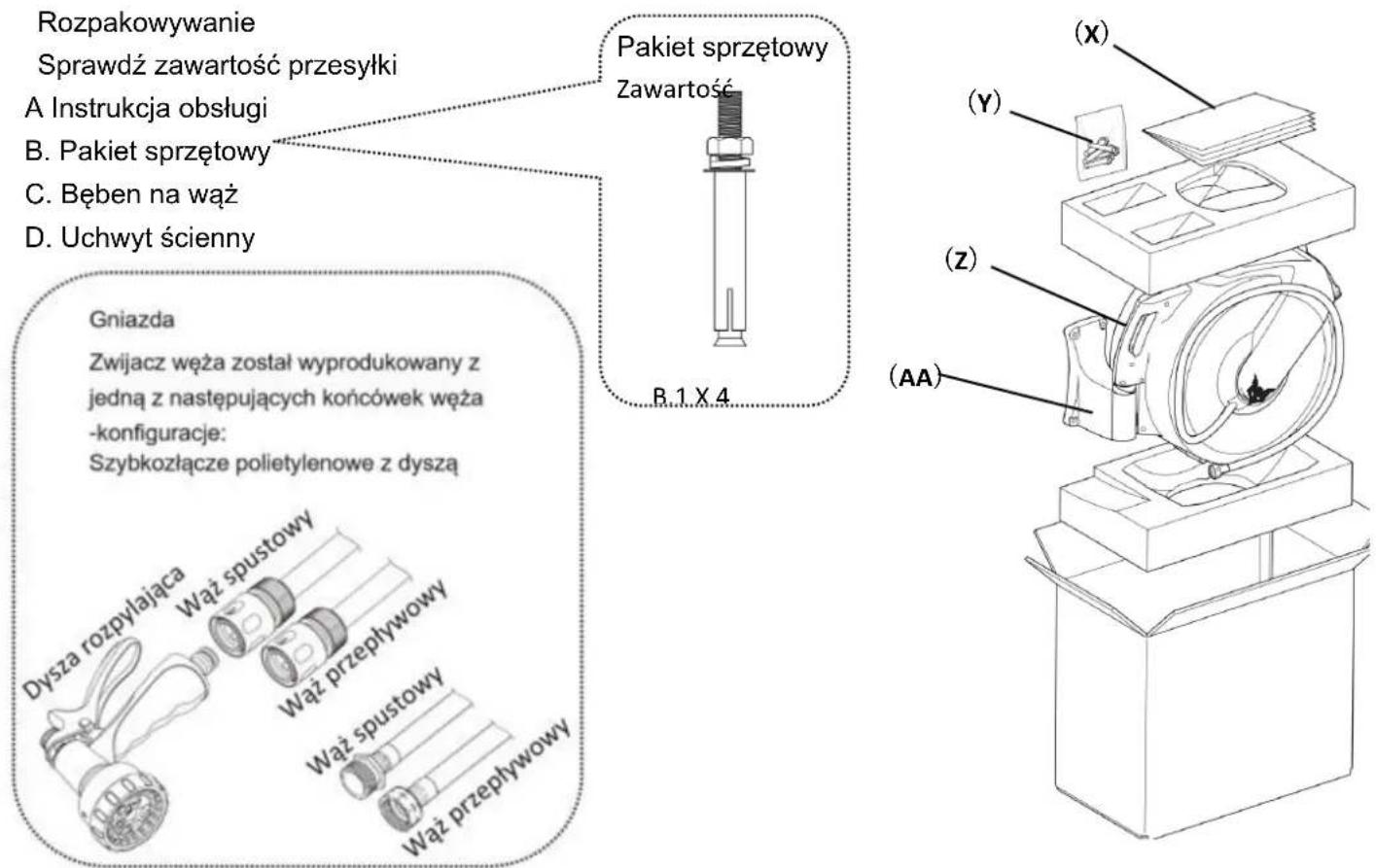

Rozpakowywanie Sprawdź zawartość przesyłki A Instrukcja obsługi B. Pakiet sprzętowy C. Bęben na wąż D. Uchwyt ścienny

Uwaga: Ten bęben na wąż nie jest przeznaczony do użytku jako źródło wody pitnej. Przestroga: Nie należy otwierać obudowy zewnętrznej, chyba że zostało to określone w niniejszej instrukcji.

Pakiet sprzętowy Zawartość

Gniazda Zwijacz węża został wyprodukowany z jedną z następujących końcówek węża -konfiguracje: Szybkozłącze polietylenowe z dyszą Przygotowanie narzędzi Dzięki odpowiednim narzędziom instalacja jest... einfacher.... （X） （Y） （Z） （AA）

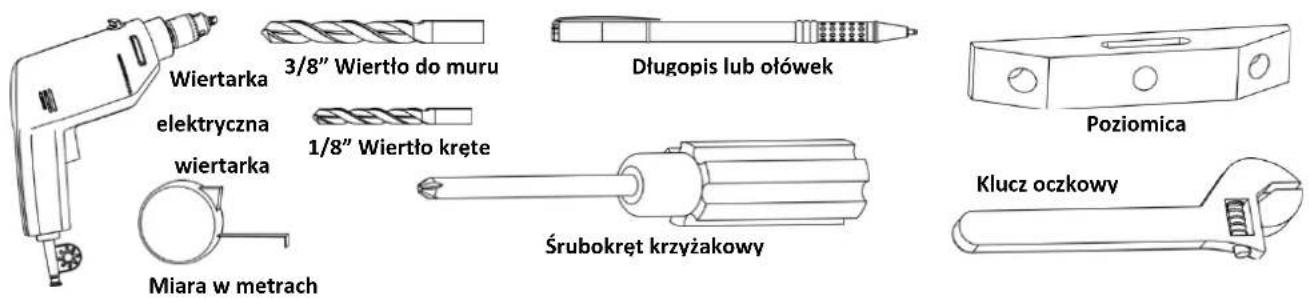

Wiertarka elektryczna wiertarka 3/8” Wiertło do muru Długopis lub ołówek Poziomica Klucz oczkowy Śrubokręt krzyżakowy Miara w metrachManual_FX-WSA20_FX-WSA30_Int26_rev6

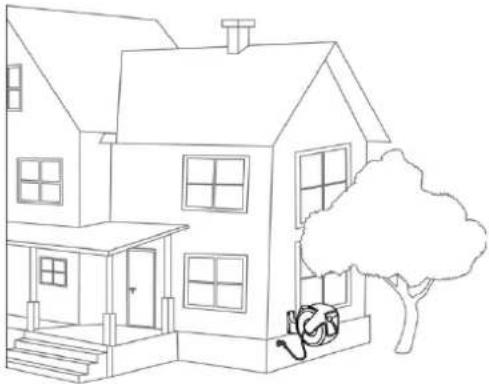

Wybór najlepszego miejsca instalacji Wybierz najlepsze miejsce instalacji bębna na wąż.

1. w pobliżu miejsca pracy. Państwa zwijacz węża dostarczany jest z wężem o długości do 30 m /

20 m. Zastanów się, gdzie potrzebujesz wody i upewnij się, że wąż może tam dotrzeć.

2. w pobliżu kranu. Ten bęben na wąż jest dostarczany z 2-metrowym wężem zasilającym, więc

należy wybrać lokalizację w pobliżu kranu.

3. na stabilnej ścianie lub konstrukcji. Istnieje wiele opcji montażu tego bębna na wąż na różnych

konstrukcjach, ale ważne jest, aby konstrukcja była wystarczająco stabilna, aby utrzymać ciężar bębna do 14,5 kg wypełnionego wodą. 4. w cieniu. Montując bęben na wąż w zacienionym miejscu na podwórku/ogrodzie, można ograniczyć szkodliwy wpływ światła słonecznego na bęben i wąż oraz wydłużyć żywotność produktu.

Instalacja: panele z grubej sklejki Jeśli panel ścienny jest wykonany z grubej sklejki, tj. 12 mm (1/2") lub więcej, uchwyt ścienny można zamontować bezpośrednio. OSTRZEŻENIE: Upewnij się, że w ścianie, w której wiercisz otwory, nie ma przewodów elektrycznych ani rur pod napięciem.

UWAGA: Podczas korzystania z narzędzi proszkowych, takich jak wiertarka elektryczna, należy nosić okulary ochronne.

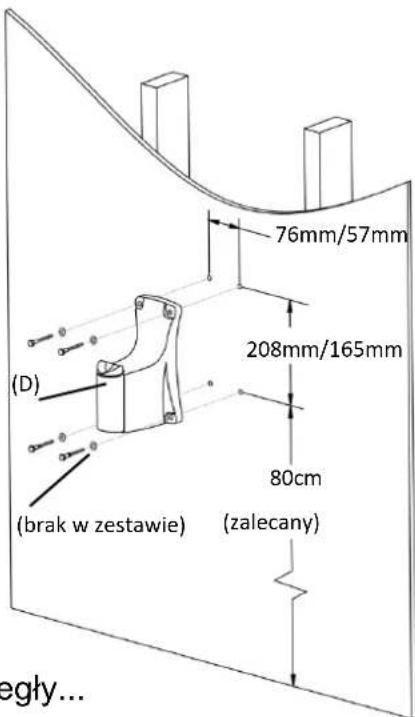

1. wywiercić pokazany wzór otworów za pomocą wiertarki elektrycznej, wiertła krętego 3

mm (1/8") i poziomicy. Upewnij się, że wzór jest prosty. 2 Przymocuj wspornik ścienny (D) do ściany za pomocą 4 mm śrub/podkładek (B.2.).

3. zawiesić bęben na wąż (C) na wsporniku ściennym (D)

4. podłączyć wąż zasilający do źródła wody

Instalacja: Mur - Użyj tej metody do ścian z kamienia lub cegły... OSTRZEŻENIE: Upewnij się, że w ścianie, w której wiercisz otwory, nie ma przewodów elektrycznych ani rur pod napięciem.

UWAGA: Podczas korzystania z narzędzi proszkowych, takich jak wiertarka elektryczna, należy nosić okulary ochronne.

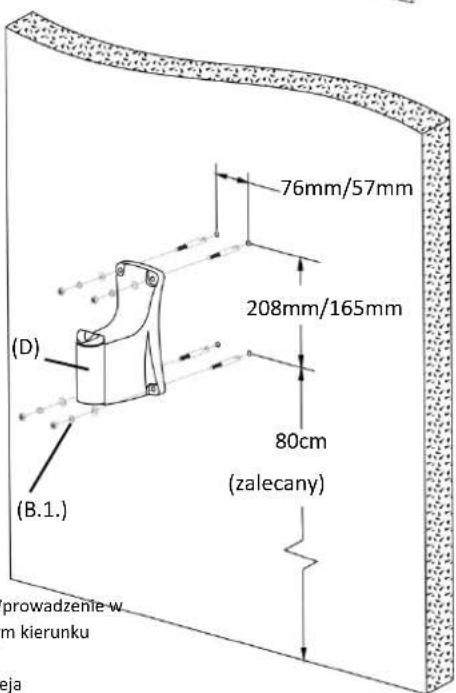

1. wywierć pokazany wzór otworów za pomocą wiertarki elektrycznej, wiertła do muru 9,5 mm (3/8") i poziomicy. Każdy otwór powinien mieć głębokość 2”. Upewnij się, że układ otworów jest prosty. 2. zdjąć nakrętkę, podkładkę zabezpieczającą i podkładkę ze śruby rozporowej (B.1.). 3. Włożyć śruby rozporowe (z tulejami) do otworów. 4. zamocować wspornik ścienny (D) do śrub, a następnie zamocować nakrętkę, podkładkę zabezpieczającą i podkładkę i dokręcić nakrętkę, aż śruba rozporowa będzie dobrze zamocowana. 5. Zawiesić bęben na wąż (C) na wsporniku ściennym (D). 6. Podłącz wąż zasilający do źródła wody.

(D) (brak w zestawie) (D) (B.1.) Tuleja Śruba rozprężna Podkładka Wprowadzenie w tym kierunku Podkładka zabezpieczająca NakrętkaManual_FX-WSA20_FX-WSA30_Int26_rev6

10. Instrukcja obsługi

1. wyciągnąć wąż na żądaną długość. Wąż zatrzaśnie się automatycznie.

2 Aby odblokować i wsunąć wąż, należy krótko pociągnąć wąż i poprowadzić go z powrotem do bębna. Przestroga: Zawsze przytrzymuj wąż, aż zostanie całkowicie wsunięty do bębna. Regulacja kulki zatrzymującej Położenie kulki ograniczającej można wyregulować tak, aby po zakończeniu nawijania wąż wystawał na większą lub mniejszą długość.

1. wyciągnąć wąż na żądaną długość i upewnić się, że bęben z wężem jest zablokowany

2. otworzyć mechanizm blokujący kuli i przesunąć go do żądanej pozycji.

3. poczekać, aż kulka zatrzymująca ponownie się zatrzaśnie.

Przestroga: Przed wyjęciem kulki ograniczającej należy zawsze upewnić się, że bęben z wężem jest zablokowany, a przed odblokowaniem bębna należy upewnić się, że kulka ograniczająca jest dobrze zamocowana.

Wskazówki dotyczące pielęgnacji i konserwacji - Gdy wąż nie jest używany, należy wyłączyć źródło wody i zredukować w nim ciśnienie. - Aby uniknąć zamarznięcia i możliwego uszkodzenia bębna na wąż, w miesiącach zimowych bęben należy przechowywać w pomieszczeniu. - Obudowę i wąż należy czyścić wyłącznie wodą z łagodnym mydłem.Manual_FX-WSA20_FX-WSA30_Int26_rev6
