Produkttyp	Automatisk väggmonterad trädgårdsslangvinda
Varumärke	Fuxtec
Modell	FX-WSA20
Slanglängd	20 m
Matningsslanglängd	2 m
Maxvikt (med vatten)	14,5 kg
Monteringstyp	Väggmontering (medföljande fäste)
Huvudfunktioner	Automatisk upprullning, automatisk slangspärr vid önskad längd, justerbar stoppkula, inkluderad sprutmunstycke
Användning	Trädgårdsbevattning, utomhustvätt (inte dricksvatten)
Underhåll och rengöring	Rengöring med mild tvål och vatten; förvara inomhus på vintern
Säkerhet	Öppna inte höljet, använd inte för dricksvatten, håll i slangen vid indragning, använd skyddsglasögon vid borrning
Reservdelar och reparerbarhet	Kontakta Fuxtec kundservice via e-post ([e-mail])
Förpackningens innehåll	Bruksanvisning, monteringssats, slangvinda, väggfäste
Allmän information	Automatisk väggmonterad slangvinda för utomhusbruk, installation nära en kran och i skugga rekommenderas

Vanliga frågor - FX-WSA20 Fuxtec

Hur installerar man FX-WSA20 slangvindan på en vägg?

Fäst väggfästet (D) med medföljande skruvar och pluggar. För sten- eller tegelvägg, borra 9,5 mm hål med 2 tums djup, sätt i expansionsbultar, fäst sedan fästet. För tjock plywood (>12 mm), skruva direkt. Häng därefter upp vindan på fästet.

Hur använder man slangen?

Dra ut slangen till önskad längd; den låses automatiskt. För att rulla in, dra kort i slangen och styr den försiktigt mot vindan medan du håller fast den ända till slutet.

Hur justerar man stoppkulan?

Dra ut slangen till önskad längd och se till att vindan är låst. Öppna stoppkulans låsanordning, flytta kulan till önskad position, stäng låset. Hantera aldrig stoppkulan när vindan inte är låst.

Vad gör man om slangen inte rullar in?

Kontrollera att slangen inte är fastklämd eller vriden. Om problemet kvarstår, kontakta Fuxtec kundservice på [e-mail]. Tvinga aldrig induragningen.

Kan jag använda denna vinda för dricksvatten?

Nej, denna vinda är inte avsedd för dricksvatten. Använd endast för bevattning eller tvätt.

Hur underhåller man vindan på vintern?

Stäng av vattentillförseln och töm slangen. Förvara vindan inomhus för att undvika frost och skador.

Vilka verktyg behövs för installation?

Du behöver en elektrisk borrmaskin, en borr på 3/8 tum (för sten vägg) eller 1/8 tum (för trä), ett vattenpass, ett måttband, en stjärnskruvmejsel och en skiftnyckel.

Hur lång är den medföljande matningsslangen?

Matningsslangen är 2 meter lång. Vindan bör därför installeras nära en kran.

Medföljer ett munstycke till vindan?

Ja, ett sprutmunstycke medföljer slangutloppet.

Hur rengör man vindan?

Använd endast vatten och mild tvål för att rengöra höljet och slangen. Undvik slipande medel.

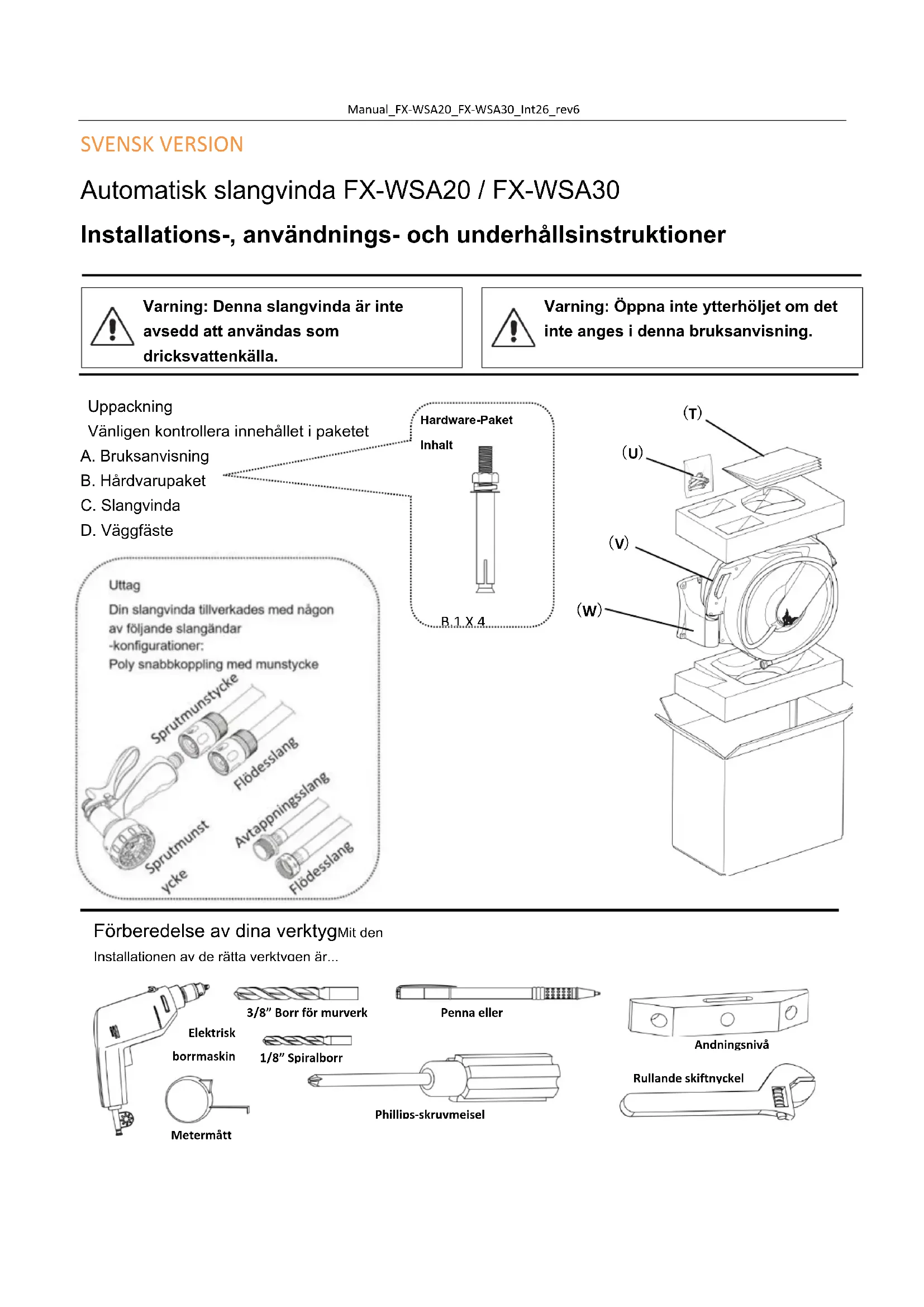

BRUKSANVISNING FX-WSA20 Fuxtec

Installations-, användnings- och underhållsinstruktioner

Varning: Denna slangvinda är inte avsedd att användas som dricksvattenkälla.

Varning: Öppna inte ytterhöljet om det inte anges i denna bruksanvisning.

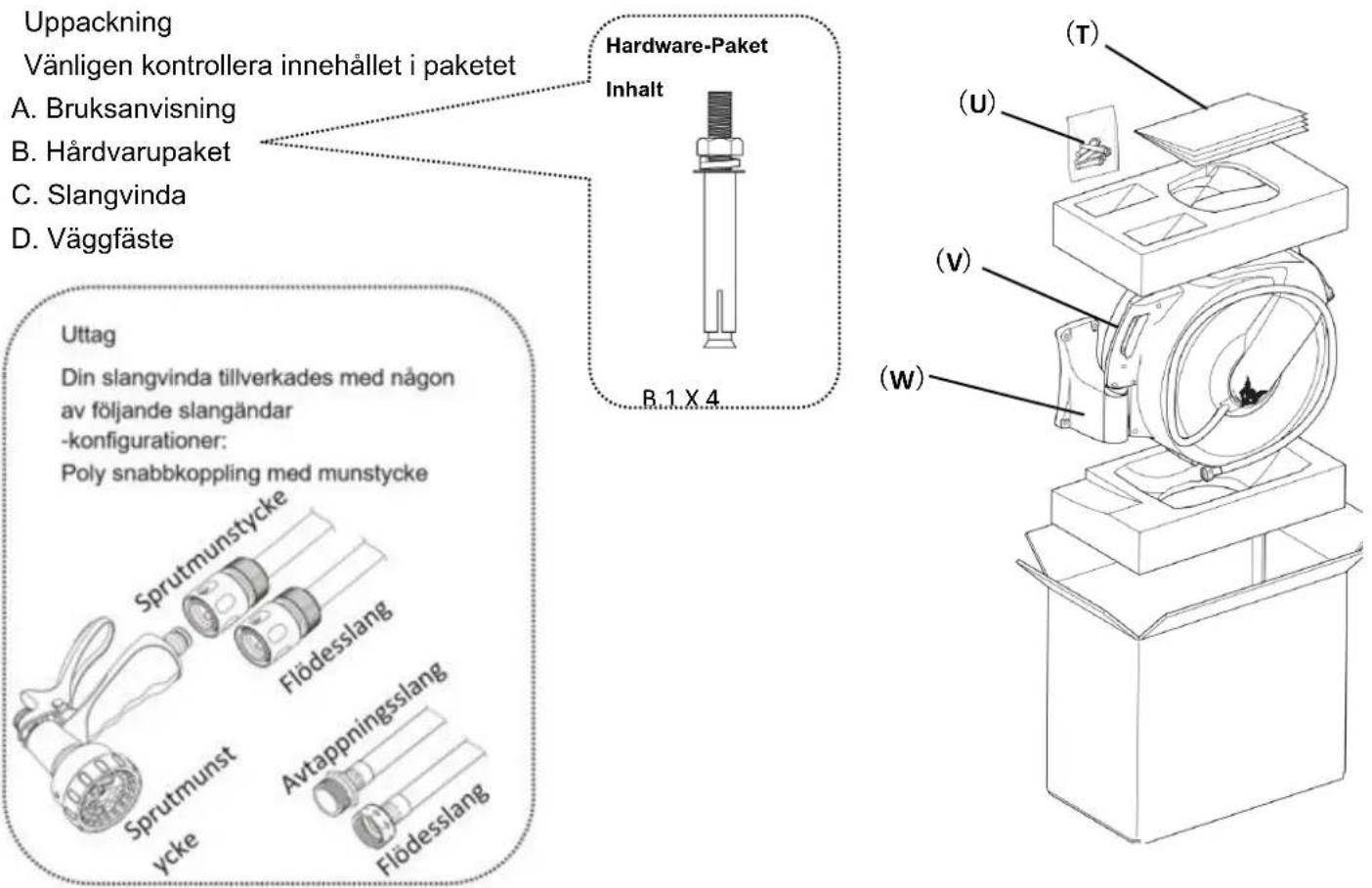

Uppackning Vänligen kontrollera innehålet i paketet A. Bruksanvisning B. Hårdvarupaket C. Slangvinda D. Väggfäste Hardware-Paket Inhalt R.1 X 4 (U) (V) (W) Uttag Din slangvinda tillverkades med någon av följande slangändar -konfigurationer: Poly snabbkoppling med munstycke Sprutmunstycke Flödesslang Sprutmunst ycke Avtappningsslang Flödesslang

Förberedelse av dina verktygMit den
Installationen av de rätta verktvgen är...

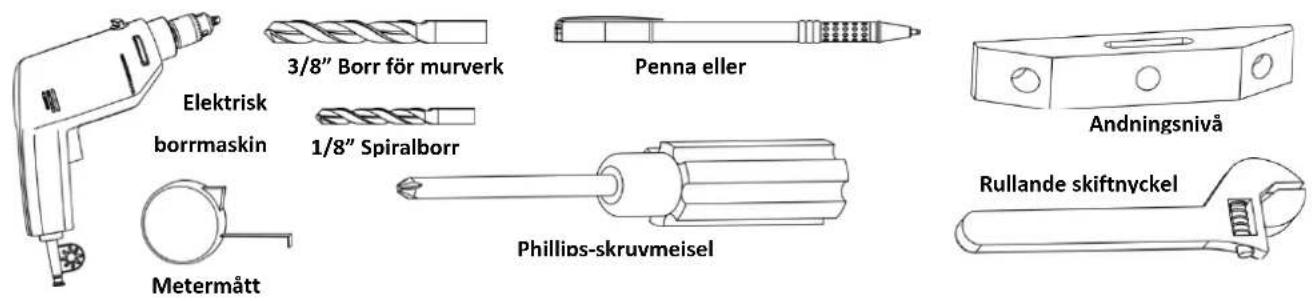

Elektrisk borrmaskin 3/8" Borr för murverk 1/8" Spiralborr Penna eller Andningsnivå Metermått Phillips-skruvmeisel Rullande skiftnyckel

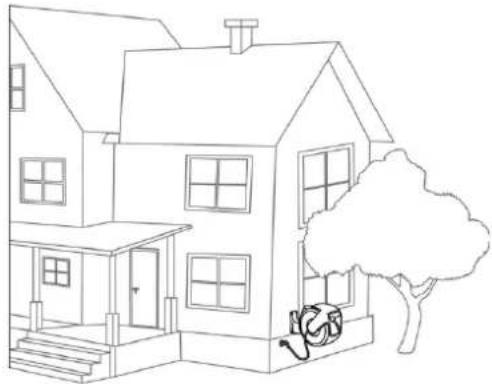

Välja den bästa installationsplatsen

Välj den bästa installationsplatsen för din slangvinda.

1. nära din arbetsplats. Din slangvinda levereras med en slang som är upp till 30 m / 20 m lång. Fundera på var du behöver vatten och se till att slangen verkligen kan ta sig dit.
2. I närheten av en vattenkran. Den här slangvindan levereras med en 2 meter lång matarslang, så du bör välja en plats nära kranen.
3. på en stabil vägg eller konstruktion. Det finns många alternativ för att montera den här slangvindan på olika konstruktioner, men det är viktigt att konstruktionen är tillräckligt stabil för att bära vikten av upprullaren på upp till 14,5 kg fylld med vatten.
4. I skuggan. Genom att montera slangvindan i ett skuggigt område på gården/trädgården kan du minska solljusets skadliga effekter på upprullaren och slangen och förlänga produktens livslängd.

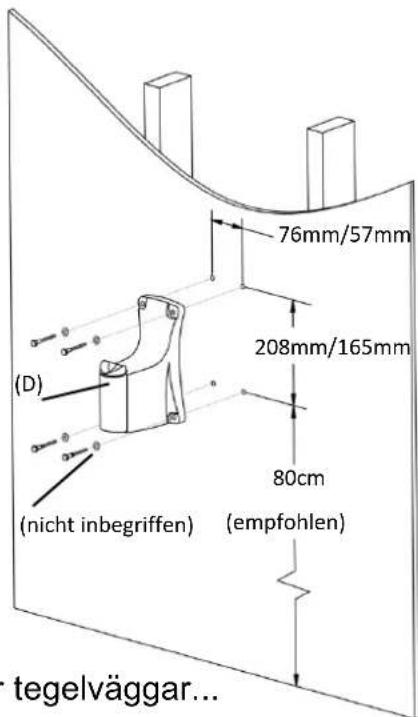

Om din väggpanel är tillverkad av tjock plywood, dvs. 12 mm (1/2") eller mer, kan du montera väggfästet direkt.

WARNING: Se till att det inte finns några strömförande elkablar eller rör i väggen där du borrar.

OBSERVERA: Använd ögonskydd när du använder pulververktyg, t.ex. en elektrisk borrmaskin.

1. Borra det hålmönster som visas med hjälp av en elektrisk borrmaskin, en 3 mm (1/8") spiralborr och ett vattenpass. Se till att mönstret är rakt.
2. Fäst väggfästet (D) på väggen med 4 mm skruvar/bricka (B.2.).
3. Häng slangvindan (C) på väggfästet (D).
4. Anslut matningsslangen till vattenkällan

76mm/57mm 208mm/165mm 80cm (nicht inbegriffen) (empfohlen... tegelväggar...

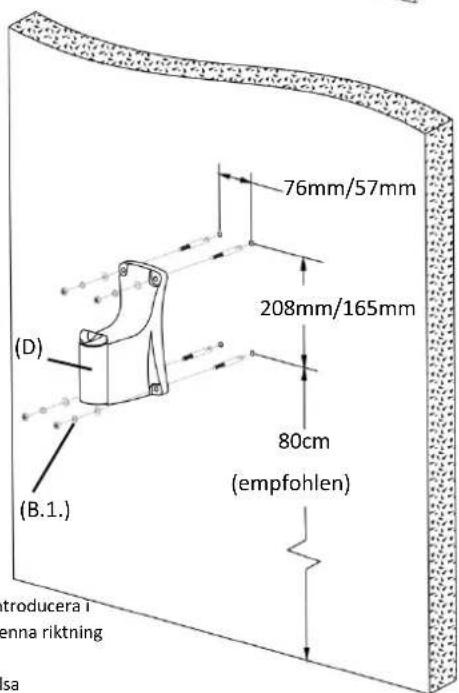

Installation: Masonry - Använd denna metod för sten- eller tegelväggar...

WARNING: Se till att det inte finns några strömförande elkablar eller rör i väggen där du borrar.

OBSERVERA: Använd ögonskydd när du använder pulververktyg, t.ex. en elektrisk borrmaskin.

1. Borra det visade hålmönstret med hjälp av en elektrisk borrmaskin, ett 9,5 mm (3/8") murarborr och ett vattenpass.
   Varje hål ska vara 2" djupt.

Se till att hålmönstret är rakt.

1. Ta bort muttern, läsbrickan och brickan från expansionsbulten (B.1.).
2. För in expansionsbultarna (med hylsor) i hålen.
3. Montera väggfästet (D) på skruvarna, montera sedan muttern, låsbrickan och brickan och dra åt muttern tills
   expansionsbulten sitter fast.
   5 Häng slangvindan (C) på väggfästet (D).
4. Anslut matningsslangen till vattenkällan.

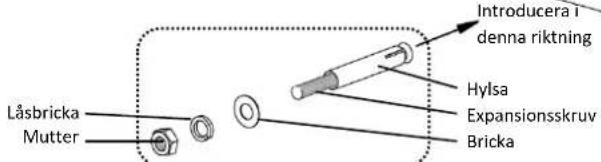

Låsbricka Mutter Introducera i denna riktning Hylsa Expansionsskruv Bricka

76mm/57mm 208mm/165mm 80cm (empfohlen) (D) (B.1.) troducera i enna riktning sa

Bruksanvisning

1. Dra ut slangen till önskad längd. Slangen kopplas in automatiskt.
   2 För att låsa upp och dra in slangen. dra kort i slangen och för den tillbaka till slangrullen.

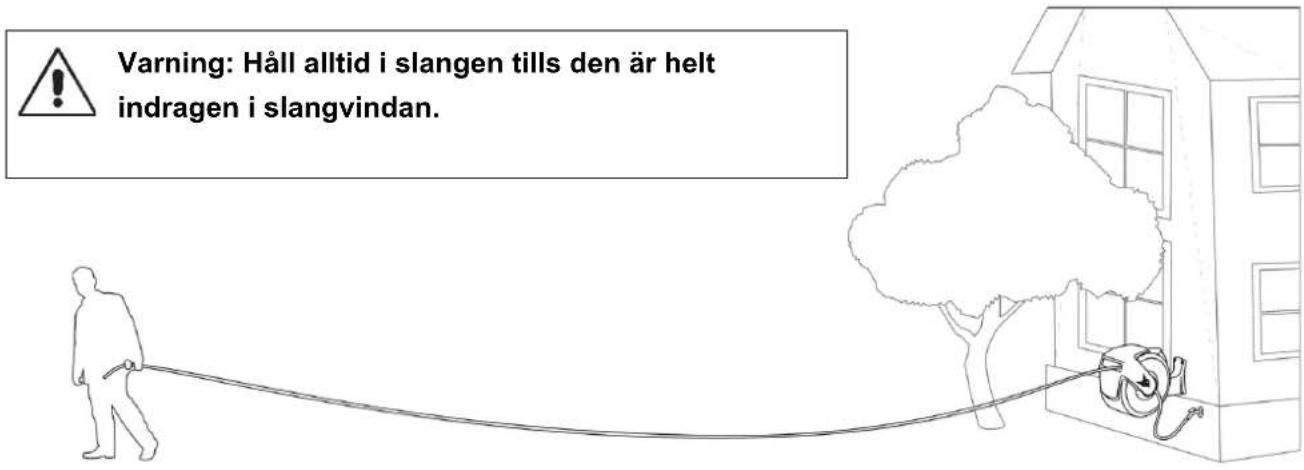

Varning: Håll alltid i slangen tills den är helt indragen i slangvindan.

Stoppkulans position kan justeras så att mer eller mindre slanglängd sticker ut efter avslutad lindning.

1. Dra ut slangen till önskad längd och se till att slangrullen är låst (ingen omlindning).
2. Öppna kulans låsmekanism och flytta den till önskat läge.
3. Låt stoppkulan gå i ingrepp igen.

Varning: Se alltid till att slangrullen är låst innan du tar bort stoppkulan och se till att stoppkulan är ordentligt fastsatt innan du lossar upprullaren.

Skötsel- och underhållstips

• Stäng av vattenkällan och gör slangen trycklös när den inte används.
• För att undvika frysning och eventuella skador på slangvindan, förvara slangvindan inomhus under vintermånaderna.
• Renqör huset och slangen endast med mild tvål och vatten.
