BRUKSANVISNING FX-WSA30 Fuxtec

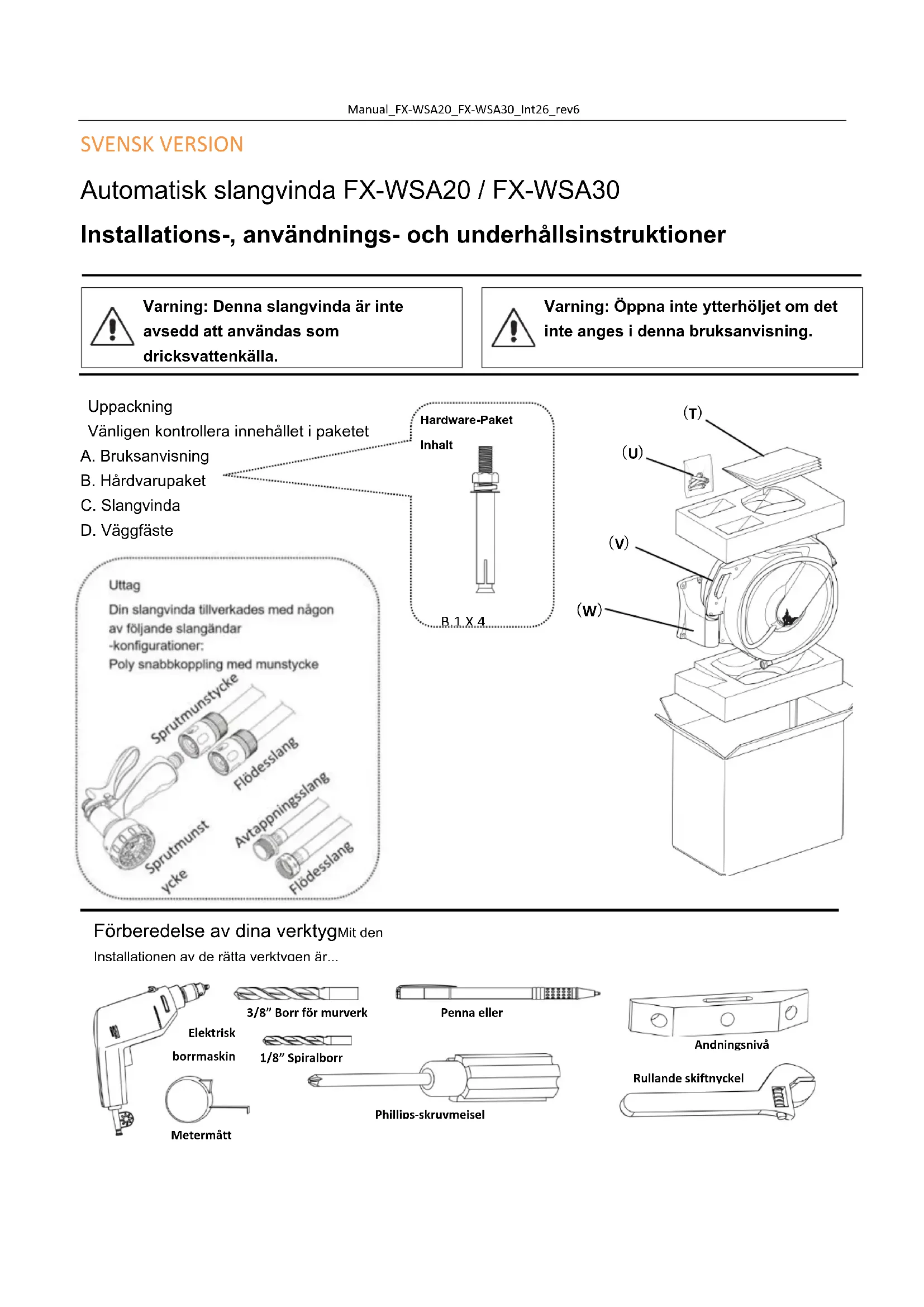

1/8” Spiralborr SVENSK VERSION Automatisk slangvinda FX-WSA20 / FX-WSA30 Installations-, användnings- och underhållsinstruktioner

Uppackning Vänligen kontrollera innehållet i paketet A. Bruksanvisning B. Hårdvarupaket C. Slangvinda D. Väggfäste

Varning: Denna slangvinda är inte avsedd att användas som dricksvattenkälla. Varning: Öppna inte ytterhöljet om det inte anges i denna bruksanvisning.

Elektrisk borrmaskin Borrmaskin 3/8” Borr för murverk Penna eller blyertspenna Andningsnivå Rullande skiftnyckel Phillips-skruvmejsel MetermåttManual_FX-WSA20_FX-WSA30_Int26_rev6

Välja den bästa installationsplatsen Välj den bästa installationsplatsen för din slangvinda.

1. nära din arbetsplats. Din slangvinda levereras med en slang som är upp till 30 m / 20 m lång.

Fundera på var du behöver vatten och se till att slangen verkligen kan ta sig dit.

2. I närheten av en vattenkran. Den här slangvindan levereras med en 2 meter lång matarslang, så

du bör välja en plats nära kranen. 3. på en stabil vägg eller konstruktion. Det finns många alternativ för att montera den här slangvindan på olika konstruktioner, men det är viktigt att konstruktionen är tillräckligt stabil för att bära vikten av upprullaren på upp till 14,5 kg fylld med vatten. 4. I skuggan. Genom att montera slangvindan i ett skuggigt område på gården/trädgården kan du minska solljusets skadliga effekter på upprullaren och slangen och förlänga produktens livslängd.

Installation: Tjock plywoodpanel Om din väggpanel är tillverkad av tjock plywood, dvs. 12 mm (1/2") eller mer, kan du montera väggfästet direkt. VARNING: Se till att det inte finns några strömförande elkablar eller rör i väggen där du borrar.

OBSERVERA: Använd ögonskydd när du använder pulververktyg, t.ex. en elektrisk borrmaskin.

1. Borra det hålmönster som visas med hjälp av en elektrisk borrmaskin, en 3 mm (1/8")

spiralborr och ett vattenpass. Se till att mönstret är rakt.

2. Fäst väggfästet (D) på väggen med 4 mm skruvar/bricka (B.2.).

3. Häng slangvindan (C) på väggfästet (D).

4. Anslut matningsslangen till vattenkällan

Installation: Masonry - Använd denna metod för sten- eller tegelväggar... VARNING: Se till att det inte finns några strömförande elkablar eller rör i väggen där du borrar.

OBSERVERA: Använd ögonskydd när du använder pulververktyg, t.ex. en elektrisk borrmaskin.

1. Borra det visade hålmönstret med hjälp av en elektrisk borrmaskin, ett 9,5 mm (3/8") murarborr och ett vattenpass.

Varje hål ska vara 2” djupt. Se till att hålmönstret är rakt. 2. Ta bort muttern, låsbrickan och brickan från expansionsbulten (B.1.). 3. För in expansionsbultarna (med hylsor) i hålen. 4. Montera väggfästet (D) på skruvarna, montera sedan muttern, låsbrickan och brickan och dra åt muttern tills expansionsbulten sitter fast. 5 Häng slangvindan (C) på väggfästet (D). 6. Anslut matningsslangen till vattenkällan.

1. Dra ut slangen till önskad längd. Slangen kopplas in automatiskt.

2 För att låsa upp och dra in slangen, dra kort i slangen och för den tillbaka till slangrullen. Varning: Håll alltid i slangen tills den är helt indragen i slangvindan. Justering av stoppkulan Stoppkulans position kan justeras så att mer eller mindre slanglängd sticker ut efter avslutad lindning.

1. Dra ut slangen till önskad längd och se till att slangrullen är låst (ingen omlindning).

2. Öppna kulans låsmekanism och flytta den till önskat läge.

3. Låt stoppkulan gå i ingrepp igen.

Varning: Se alltid till att slangrullen är låst innan du tar bort stoppkulan och se till att stoppkulan är ordentligt fastsatt innan du lossar upprullaren.

Skötsel- och underhållstips - Stäng av vattenkällan och gör slangen trycklös när den inte används. - För att undvika frysning och eventuella skador på slangvindan, förvara slangvindan inomhus under vintermånaderna. - Rengör huset och slangen endast med mild tvål och vatten. Om du har några problem med användningen eller installationen av denna produkt, kontakta kundtjänst.Manual_FX-WSA20_FX-WSA30_Int26_rev6
