Typ produktu	Automatický nástěnný naviják na hadici
Značka	Fuxtec
Model	FX-WSA30
Délka hadice	30 m
Délka přívodní hadice	2 m
Maximální hmotnost při naplnění vodou	14,5 kg
Hlavní materiály	Odolný plast, mosazné spojky
Hlavní funkce	Automatické navíjení, automatické zajištění, nastavitelná zarážka
Typ instalace	Nástěnná, na stabilní konstrukci

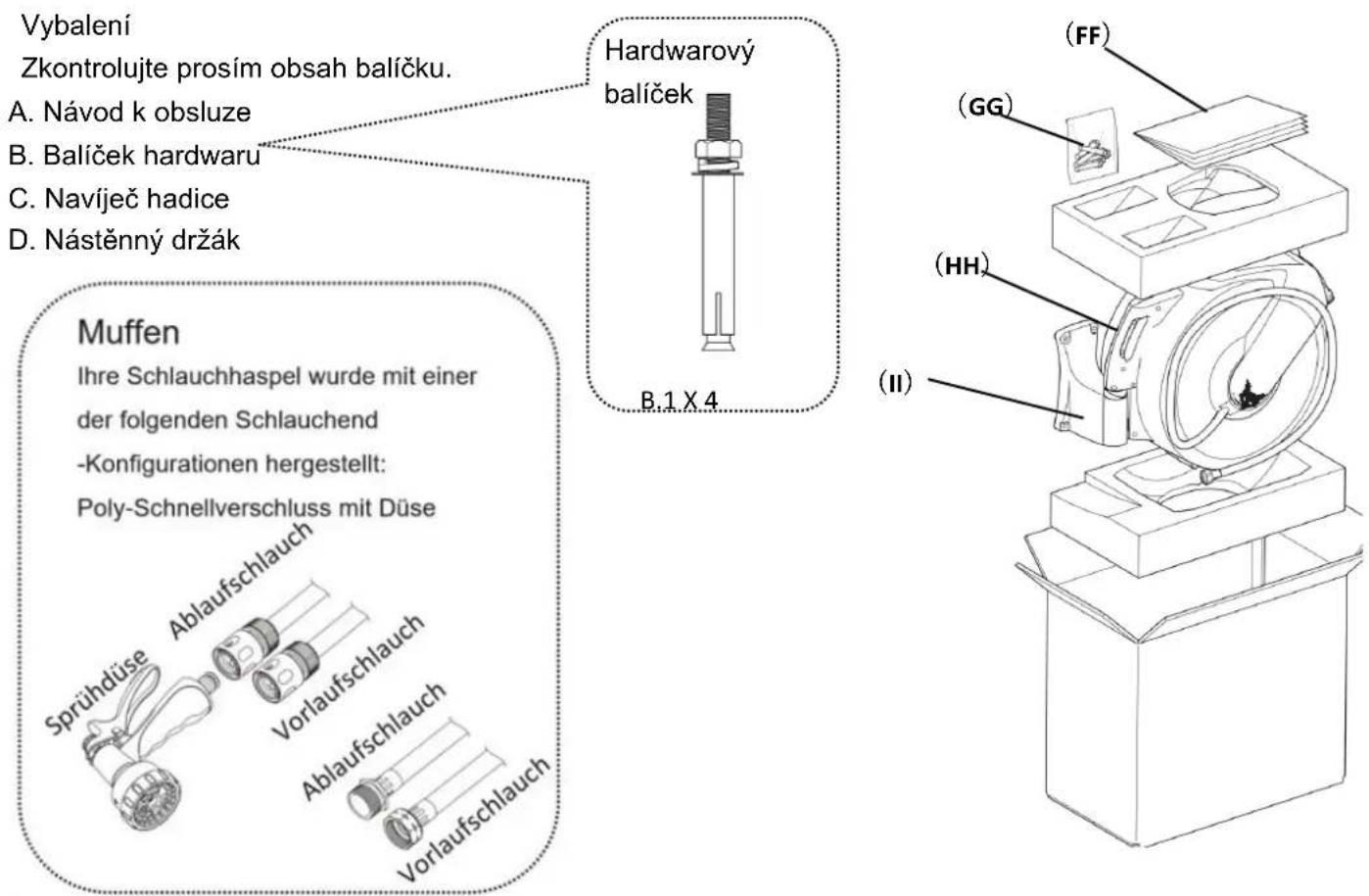

Obsah balení	Naviják, nástěnný držák, upevňovací sada, návod k použití
Instalace - potřebné nářadí	Elektrická vrtačka, vrták (3 mm nebo 9,5 mm podle zdi), vodováha
Údržba	Čistěte mýdlovou vodou, v zimě skladujte uvnitř
Bezpečnostní pokyny	Nepoužívejte k pitné vodě, neotvírejte kryt, před vrtáním zkontrolujte nepřítomnost kabelů/trubek
Náhradní díly a opravitelnost	Kontaktujte zákaznický servis: [e-mail]
Záruka	Neuvedeno, obraťte se na prodejce
Určené použití	Zalévání zahrady
Max. tlak vody	Neuvedeno, domácí standard
Připojení	Rychlospojka s tryskou
Barva	Neuvedeno

Často kladené otázky - FX-WSA30 Fuxtec

Jak nainstalovat naviják FX-WSA30 na cihlovou zeď?

Použijte metodu pro kamenné nebo cihlové zdi: vyvrtejte otvory o průměru 9,5 mm do hloubky 2 palce, vložte dodané rozpěrné šrouby (B.1.), připevněte nástěnný držák (D) maticemi a podložkami, poté zavěste naviják. Používejte ochranu očí a zkontrolujte, zda za zdí nejsou elektrické kabely nebo trubky.

Jaká je délka hadice navijáku FX-WSA30?

Model FX-WSA30 je dodáván s hadicí dlouhou 30 metrů. Pevná přívodní hadice měří 2 metry.

Jak zatáhnout hadici po použití?

Krátce zatáhněte za hadici pro odjištění navijáku, poté ji jemně veďte zpět k navijáku a pevně ji držte, dokud není zcela zasunuta. Nikdy nenechte hadici náhle zasunout.

Lze naviják FX-WSA30 použít na pitnou vodu?

Ne, tento naviják není určen pro pitnou vodu. Je určen výhradně k zalévání zahrady.

Jak nastavit zarážku, aby se hadice nezasunula úplně?

Vytáhněte hadici na požadovanou délku, ujistěte se, že je naviják zajištěný. Otevřete zajišťovací zařízení zarážky, přesuňte kuličku na požadovanou polohu, poté zajištění zavřete. Naviják odjišťujte až po upevnění kuličky.

Co dělat, když se hadice nezasouvá správně?

Zkontrolujte, zda hadice není zkroucená nebo ucpaná. Ujistěte se, že naviják je čistý a namazaný (pouze mýdlovou vodou). Pokud problém přetrvává, kontaktujte zákaznický servis na [e-mail].

Jak udržovat a skladovat naviják v zimě?

Uzavřete přívod vody a vypusťte tlak. Očistěte kryt a hadici měkkým hadříkem a mýdlovou vodou. Naviják skladujte uvnitř, aby nedošlo k zamrznutí.

Jakou maximální hmotnost naviják při naplnění vodou unese?

Naviják FX-WSA30 může vážit až 14,5 kg, když je naplněn vodou. Ujistěte se, že montážní zeď je dostatečně pevná.

Jsou k dispozici náhradní díly?

Pro jakékoli náhradní díly nebo opravy kontaktujte zákaznický servis Fuxtec e-mailem na [e-mail].

Jaký je rozdíl mezi FX-WSA20 a FX-WSA30?

Hlavní rozdíl je délka hadice: FX-WSA20 je dodáván s hadicí dlouhou 20 metrů, zatímco FX-WSA30 má hadici 30 metrů. Montážní a provozní pokyny jsou podobné.

NÁVOD K OBSLUZE FX-WSA30 Fuxtec

Návod na inštaláciu, používanie a údržbu

Pozor: Hadicu držte pevne, kým sa úplne nezatiahne do navijaka.

Pozor: Pred odstránením dorazovej gule sa vždy uistite, že je navijak hadice zaistený, a pred odistením navijaka sa uistite, že je dorazová guľa bezpečne upevnená.

Tipy na údržbu a starostlivost'

• Ak hadicu nepoužívate, uzavrite prívod vody a uvol'nite tlak z hadice.
• Aby ste zabránili zamrznutiu a možnému poškodeniu navijaka hadice, počas zimných mesiacov ho skladujte v uzavretých priestoroch.
• Puzdro a hadicu čistite iba jemným mydlom a vodou.

FUXTEC

CESKA VERZE

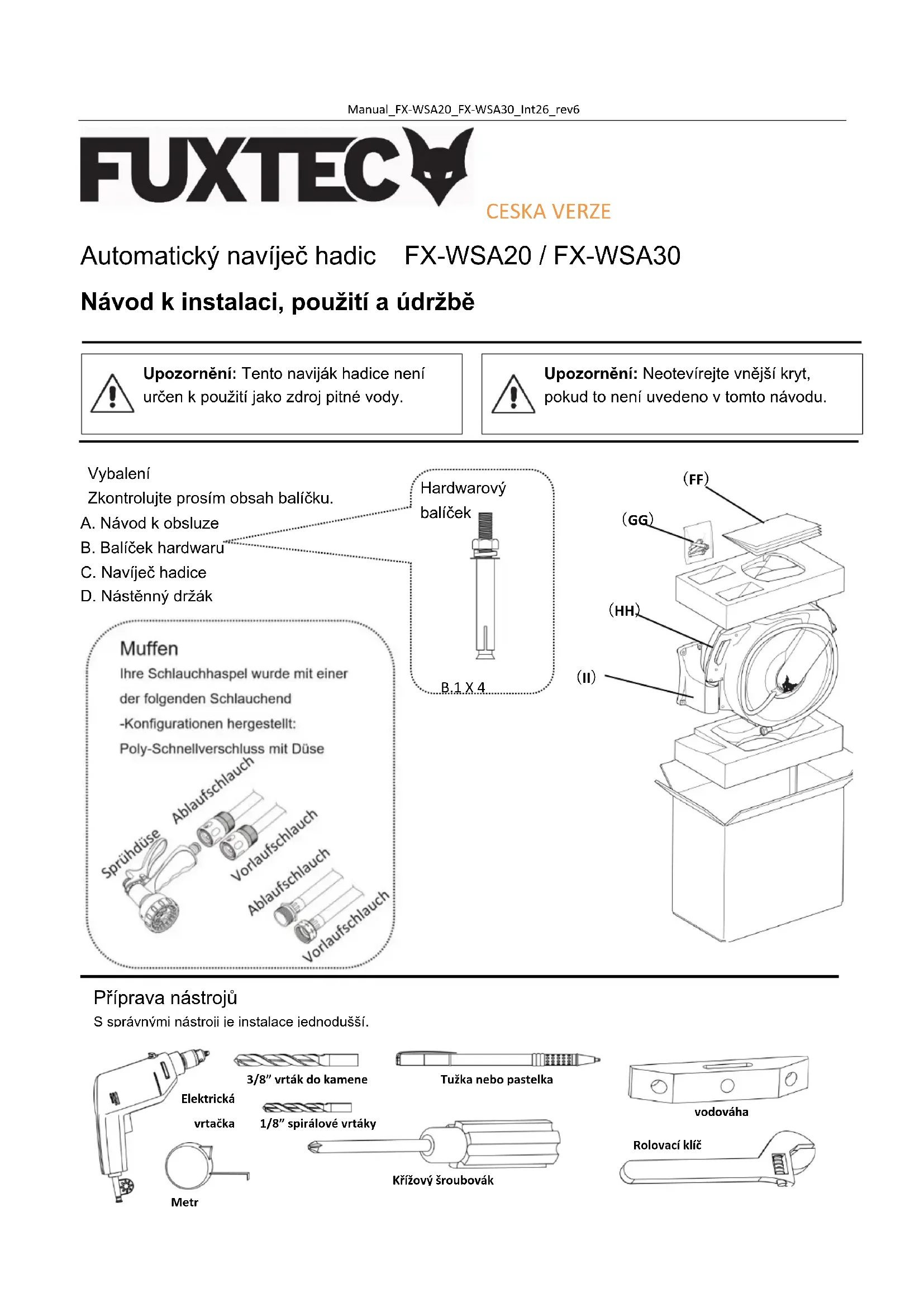

Automatický navíječ hadic FX-WSA20 / FX-WSA30

Návod k instalaci, použití a údržbě

Upozornění: Tento naviják hadice není určen k použití jako zdroj pitné vody.

Upozornění: Neotevírejte vnější kryt, pokud to není uvedeno v tomto návodu.

S správnými nástroji je instalace jednodušší.

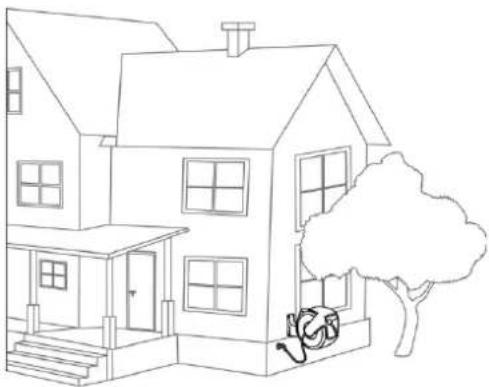

Výběr nejlepšího místa pro montáž

Vyberte nejlepší místo pro montáž navijáku hadice.

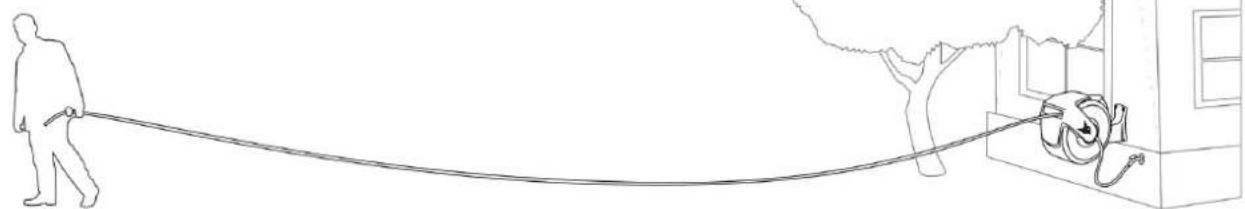

1. V blízkosti vašeho pracoviště. Váš naviják na hadici je dodáván s hadicí o délce až 30 m nebo 20 m. Zamyslete se, kde budete potřebovat vodu, a ujistěte se, že se hadice tam skutečně dostane.
2. V blízkosti vodovodního kohoutku. Tento naviják na hadici je vybaven 2 m přívodní hadicí, także byste měli zvolit místo v blízkosti vodovodního kohoutku.
3. Na stabilní stěně nebo konstrukci. Existuje mnoho možností pro montáž tohoto navijáku na různé konstrukce, ale je důležité, aby konstrukce byla dostatečně stabilní, aby unesla hmotnost bubnu naplněného vodou až 14,5 kg.
4. Ve stínu. Umístěním navijáku na hadici do stinné části dvora/zahrady můžete snížit škodlivé účinky slunečního záření na naviják a hadici a prodloužit tak životnost vašeho produktu.

Instalace: Těžké překližkové obložení

Pokud je vaše obložení stěny z tlusté překližky, tj. 12 mm (1/2") nebo více, můžete namontovat nástěnný držák přímo.

VAROVÁNÍ: Ujistěte se, že v místě, kde vrtáte, nejsou ve zdi žádné elektrické vedení nebo potrubí pod napětím.

OPATRNĚ: Při používání práškových nástrojů, jako je elektrická vrtačka, noste ochranné brýle.

1. Pomocí elektrické vrtačky, 3mm (1/8") spirálového vrtáku a vodováhy vyvrtejte otvory podle obrázku. Ujistěte se, že vzor je rovný.
2. Připevněte nástěnný držák (D) ke zdi pomocí šroubů 4 mm/podložky (B.2.).
3. Zavěste naviják hadice (C) na nástěnný držák (D).
4. Připojte přívodní hadici ke zdroji vody.

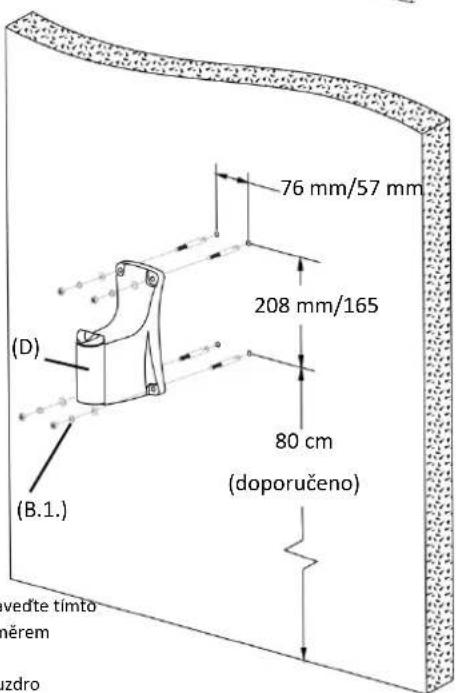

Instalace: zdivo – tuto metodu použijte pro kamenné nebo cihlové zdi...

VAROVÁNÍ: Ujistěte se, že v místě, kde vrtáte, nejsou ve zdi žádné elektrické vedení nebo potrubí pod napětím.

UPOZORNĚNÍ: Při používání práškových nástrojů, jako je elektrická vrtačka, noste ochranné brýle.

1. Pomocí elektrické vrtačky, vrtáku do kamene 9,5 mm (3/8") a vodováhy vyvrtejte otvory podle obrázku. Každý otvor by měl být hluboký 2".

Ujistěte se, že otvory jsou rovně.

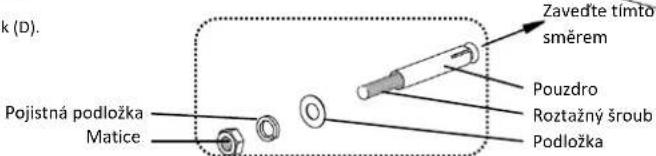

1. Odstraňte matici, pojistnou podložku a podložku z rozpínacího šroubu (B.1.).
2. Vložte rozpínací šrouby (s pouzdry) do otvorů.
3. Namontujte nástěnný držák (D) na šrouby, poté namontujte matici, pojistnou podložku a podložku a utáhněte matici, dokud není rozpinací šroub pevně utažen.
4. Zavěste naviják hadice (C) na nástěnný držák (D).
5. Připojte přívodní hadici ke zdroji vody.

Návod k obsluze

1. Vytáhněte hadici na požadovanou délku. Hadice se automaticky zaskočí.
2. Pro odemčení a zasunutí hadice krátce zatáhněte za hadici a vratte ji zpět do naviiáku.

Pozor: Hadici držte pevně, dokud není zcela navinuta na naviják.

Nastavení dorazové koule

Polohu dorazové kuličky lze nastavit tak, aby po úplném navinutí vyčnívala větší nebo menší délka hadice.

1. Vytáhněte hadici na požadovanou délku a ujistěte se, že je navíječ hadice zajištěn (bez zpětného navíjení).
2. Otevřete aretaci koule a přesuňte ji na požadované místo.
3. Nechte dorazovou kuličku opět zacvaknout.

Upozornění: Před odstraněním dorazové kuličky se vždy ujistěte, že je naviják hadice zajištěn, a před odemknutím navijáku se ujistěte, že je dorazová kulička bezpečně upevněna.

Tipy pro péči a údržbu

• Pokud hadici nepouživáte, uzavřete přívod vody a uvolněte tlak z hadice.
• Aby nedošlo k zamrznutí a možnému poškození navijáku hadice, skladujte naviják hadice během zimních měsíců v uzavřených prostorách.
• Kryt a hadici čistěte pouze jemným mýdlem a vodou.
