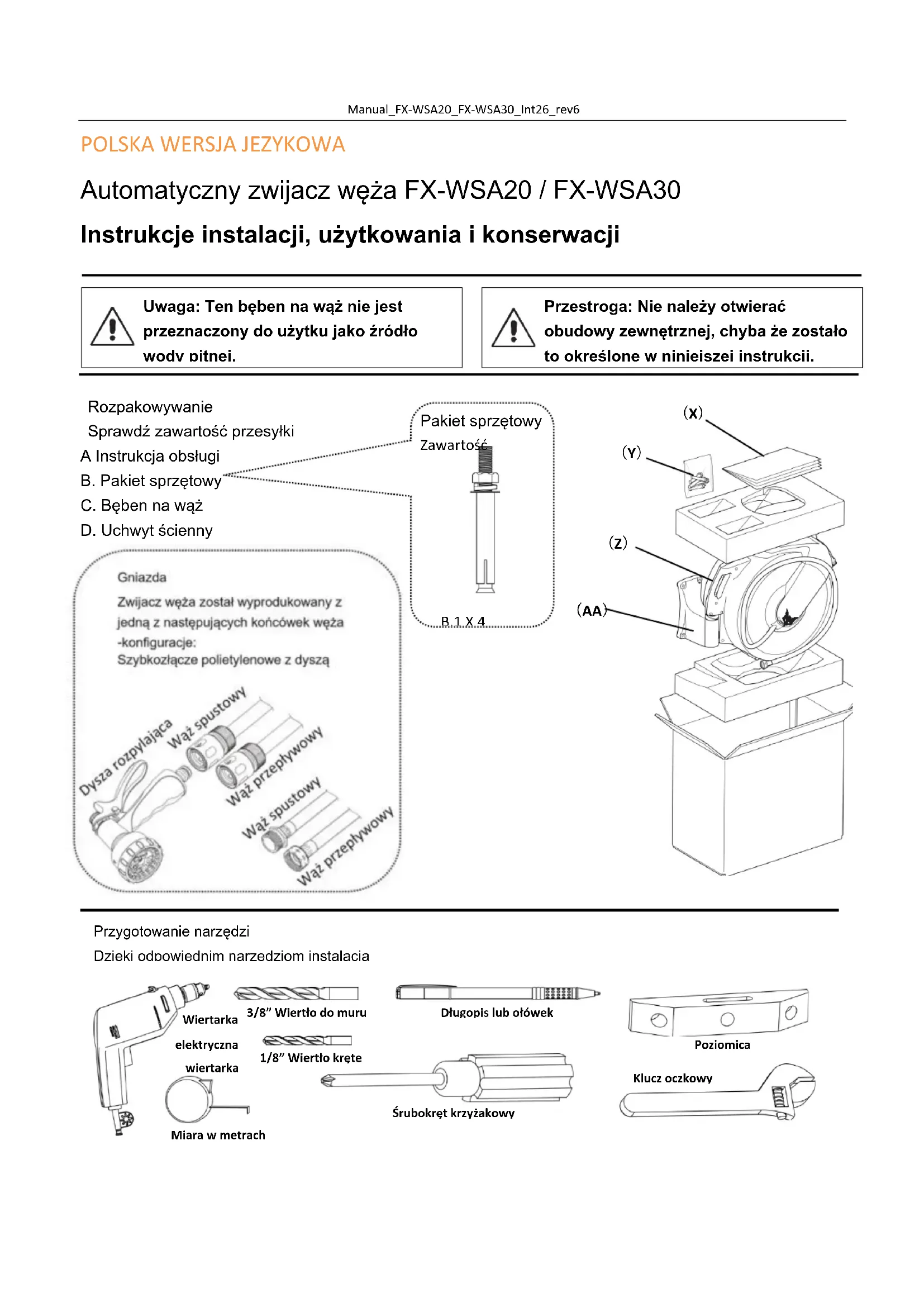

INSTRUKCJA OBSŁUGI FX-WSA30 Fuxtec

Automatyczny zwijacz węża FX-WSA20 / FX-WSA30

Instrukcje instalacji, użytkowania i konserwacji

Uwaga: Ten bęben na wąż nie jest przeznaczony do użytku jako źródło wodv pitnei.

Przestroga: Nie należy otwierać obudowy zewnętrznej, chyba że zostało to określone w ninieiszei instrukcii.

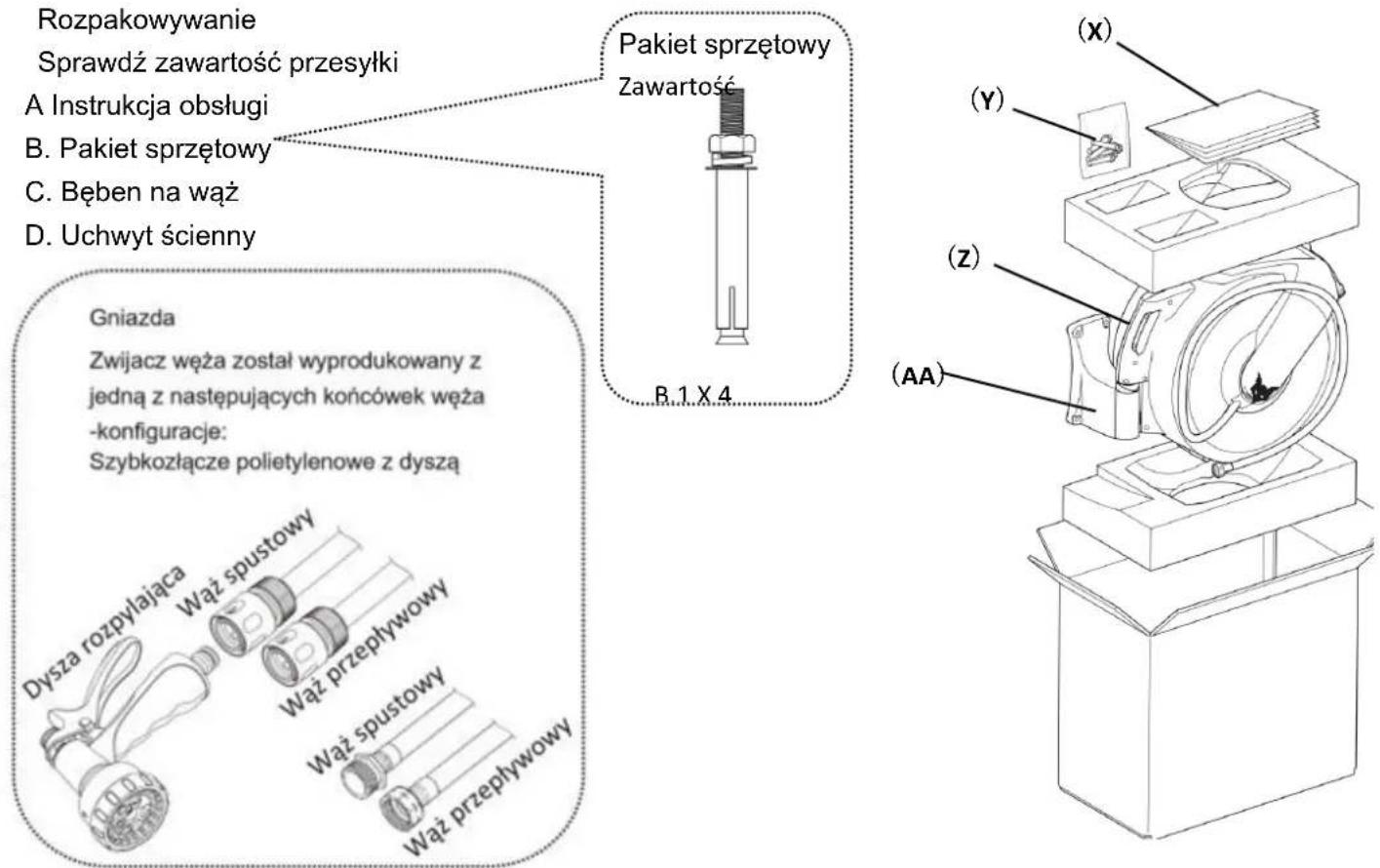

Rozpakowywanie Sprawdź zawartość przesyłki A Instrukcja obsługi B. Pakiet sprzętowy C. Bęben na wąż D. Uchwyt ścienny Gniazda Zwijacz węża został wyprodukowany z jedną z następujących końcówek węża -konfiguracje: Szybkozłącze polietylenowe z dyszą Dysza rozpylająca Wąż spustowy Wąż przepływowy Wąż spustowy Wąż przepływowy Pakiet sprzętowy Zawartość B.1 X 4 (X) (Y) (Z) (AA)

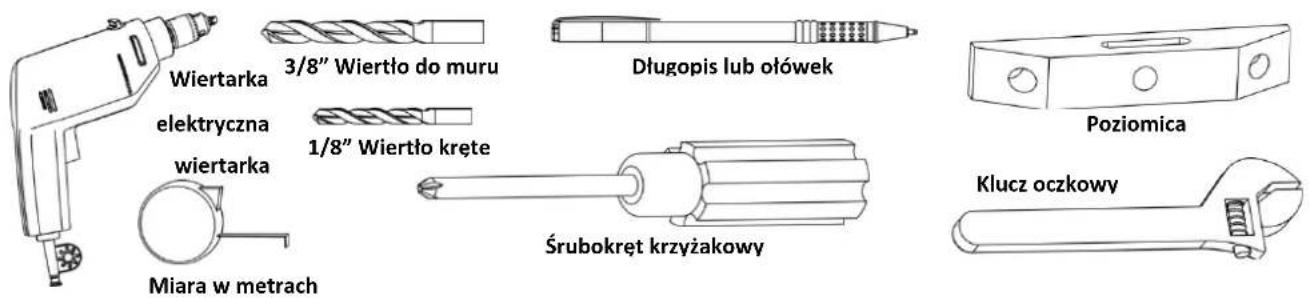

Przygotowanie narzędzi

Dzieki odpowiednim narzedziom instalacia

Wiertarka elektryczna wiertarka Miara w metrach 3/8" Wiertło do muru 1/8" Wiertło kręte Długopis lub ołówek Śrubokręt krzyżakowy Poziomica Klucz oczkowy

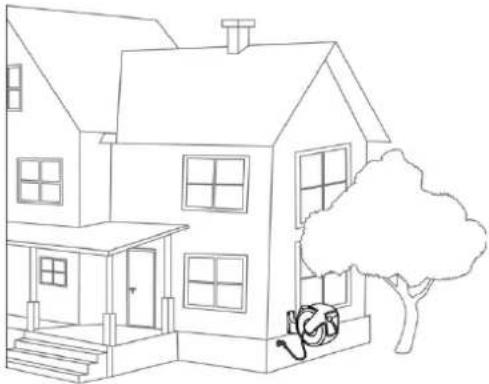

Wybór najlepszego miejsca instalacji Wybierz najlepsze miejsce instalacji bębna na wąż.

1. w pobliżu miejsca pracy. Państwa zwijacz węża dostarczany jest z wężem o długości do 30 m / 20 m. Zastanów się, gdzie potrzebujesz wody i upewnij się, że wąż może tam dotrzeć.
2. w pobliżu kranu. Ten bęben na wąż jest dostarczany z 2-metrowym wężem zasilającym, więc należy wybrać lokalizację w pobliżu kranu.
3. na stabilnej ścianie lub konstrukcji. Istnieje wiele opcji montażu tego bębna na wąż na różnych konstrukcjach, ale ważne jest, aby konstrukcja była wystarczająco stabilna, aby utrzymać ciężar bębna do 14,5 kg wypełnionego wodą.
4. w cieniu. Montując bęben na wąż w zacienionym miejscu na podwórku/ogrodzie, można ograniczyć szkodliwy wpływ światła słonecznego na bęben i wąż oraz wydłużyć żywotność produktu.

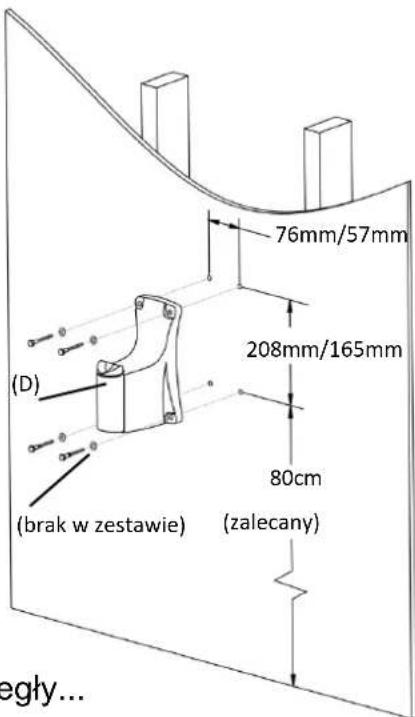

Instalacja: panele z grubej sklejki

Jeśli panel ścienny jest wykonany z grubej sklejki, tj. 12 mm (1/2") lub więcej, uchwyt ścienny można zamontować bezpośrednio.

OSTRZEŻENIE: Upewnij się, że w ścianie, w której wiercisz otwory, nie ma przewodów elektrycznych ani rur pod napięciem.

UWAGA: Podczas korzystania z narzędzi proszkowych, takich jak wiertarka elektryczna, należy nosić okulary ochronne.

1. wywiercić pokazany wzór otworów za pomocą wiertarki elektrycznej, wiertła krętego 3 mm (1/8") i poziomicy. Upewnij się, że wzór jest prosty.
   2 Przymocuj wspornik ścienny (D) do ściany za pomocą 4 mm śrub/podktadek (B.2.).
2. zawiesić bęben na wąż (C) na wsporniku ściennym (D)
3. podłączyć wąż zasilający do źródła wody

76mm/57mm 208mm/165mm 80cm (brak w zestawie) (zalecany) egły...

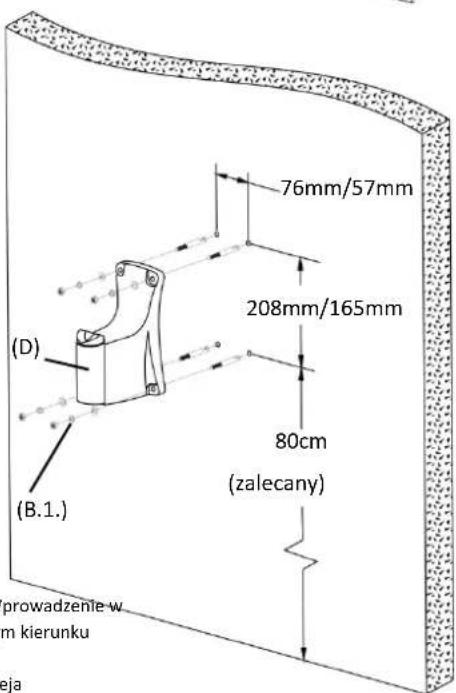

Instalacja: Mur - Użyj tej metody do ścian z kamienia lub cegły...

OSTRZEŻENIE: Upewnij się, że w ścianie, w której wiercisz otwory, nie ma przewodów elektrycznych ani rur pod napięciem.

UWAGA: Podczas korzystania z narzędzi proszkowych, takich jak wiertarka elektryczna, należy nosić okulary ochronne.

1. wywierć pokazany wzór otworów za pomocą wiertarki elektrycznej, wiertła do muru 9,5 mm (3/8") i poziomicy.
   Każdy otwór powinien mieć głębokość 2".

Upewnij się, że układ otworów jest prosty.

1. zdjąć nakrętkę, podkładkę zabezpieczającą i podkładkę ze śruby rozporowej (B.1.).
2. Włożyć śruby rozporowe (z tulejami) do otworów.
3. zamocować wspornik ścienny (D) do śrub, a następnie zamocować nakrętkę, podkładkę zabezpieczającą i podkładkę
   i dokręcić nakrętkę, aż śruba rozporowa będzie dobrze zamocowana.
4. Zawiesić bęben na wąż (C) na wsporniku ściennym (D).
5. Podtacz waż zasilaiacy do źródła wody.

76mm/57mm 208mm/165mm 80cm (zalecany) (B.1.) (D) prowadzenie w m kierunku eja

Podkładka zabezpieczająca Nakratka Śruba rozprężna Podkładka

1. Instrukcja obsługi

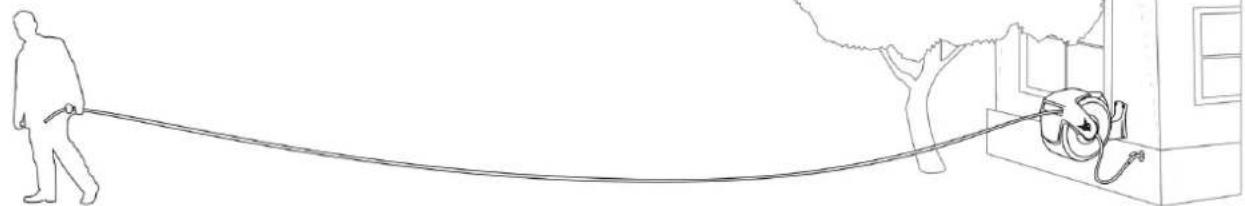

2. wyciągnąć wąż na żadana długość. Wąż zatrzaśnie się automatycznie.
   2 Aby odblokować i wsunać wąż, należy krótko pociąnać wąż i poprowadzić go z powrotem do bebna.

Przestroga: Zawsze przytrzymuj wąż, aż zostanie całkowicie wsunięty do bębna.

Regulacja kulki zatrzymującej

Położenie kulki ograniczającej można wyregulować tak, aby po zakończeniu nawijania wąż wystawał na większą lub mniejszą długość.

1. wyciągnąć wąż na żądaną długość i upewnić się, że bęben z wężem jest zablokowany (bez przewijania).
2. otworzyć mechanizm blokujący kuli i przesunąć go do żądanej pozycji.
3. poczekać, aż kulka zatrzymująca ponownie się zatrzaśnie.

Przestroga: Przed wyjęciem kulki ograniczającej należy zawsze upewnić się, że bęben z wężem jest zablokowany, a przed odblokowaniem bębna należy upewnić się, że kulka ograniczająca jest dobrze zamocowana.

Wskazówki dotyczące pielęgnacji i konserwacji

• Gdy wąż nie jest używany, należy wyłączyć źródło wody i zredukować w nim ciśnienie.
• Aby uniknąć zamarznięcia i możliwego uszkodzenia bębna na wąż, w miesiącach zimowych beben należy przechowywać w pomieszczeniu.
• Obudowę i wąż należy czyścić wyłącznie woda z łagodnym mydłem.
