MANUAL DE USUARIO FX-WSA30 Fuxtec

de en fr it es pt nl se pl sk cz

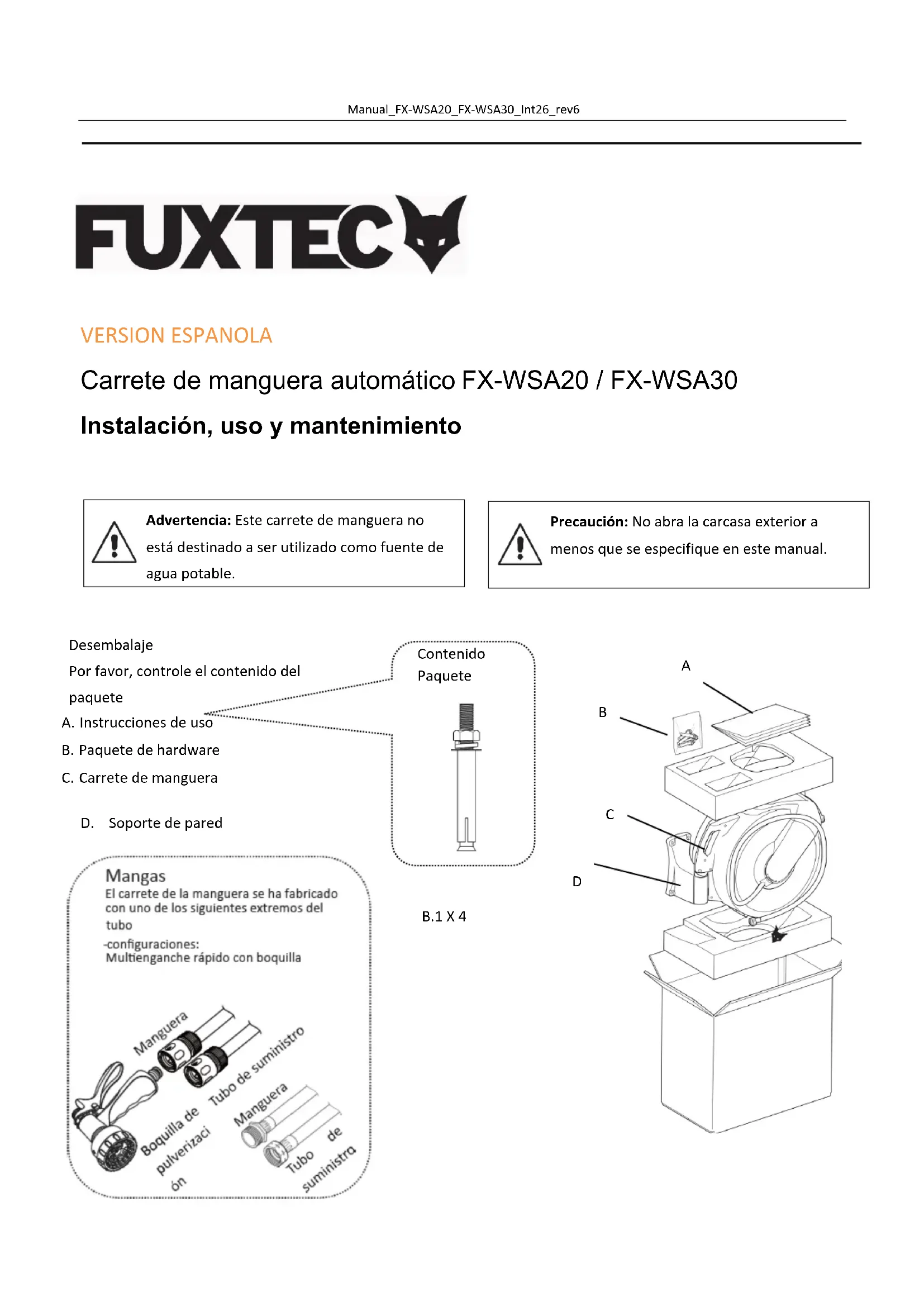

FX-WSA20 / FX-WSA30

Instalación, uso y mantenimiento

Advertencia: Este carrete de manguera no está destinado a ser utilizado como fuente de agua potable.

Precaución: No abra la carcasa exterior a menos que se especifique en este manual.

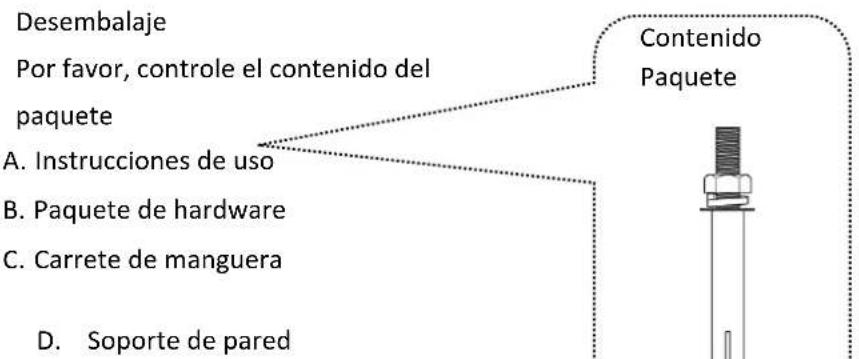

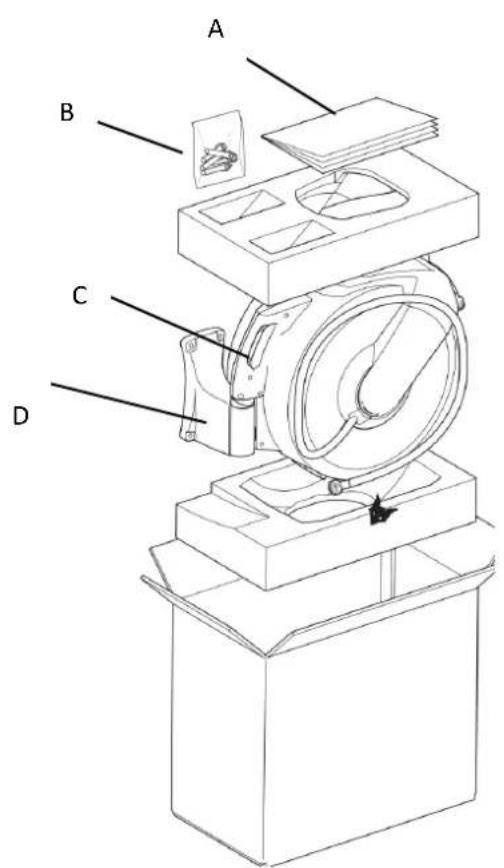

Desembalaje Por favor, controle el contenido del paquete A. Instrucciones de uso B. Paquete de hardware C. Carrete de manguera D. Soporte de pared Contenido Paquete

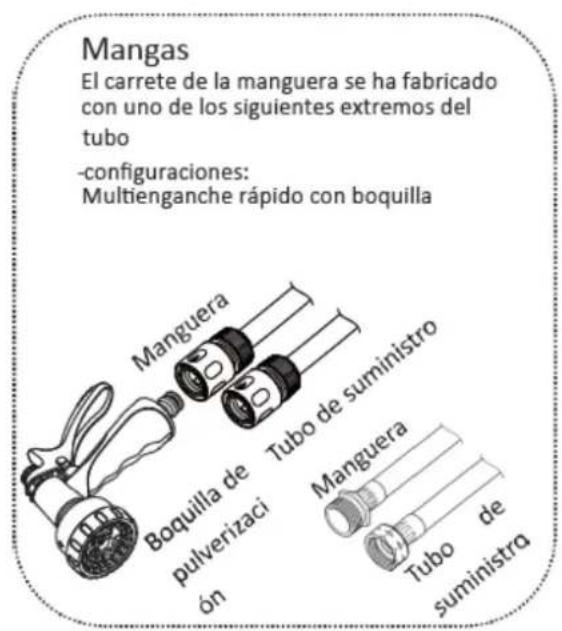

Mangas El carrete de la manguera se ha fabricado con uno de los siguientes extremos del tubo -configuraciones: Multienganche rápido con boquilla

A B C D

B. 1 × 4

Preparación de herramientas

Con las herramientas adecuadas, la instalación es... aún más fácil....

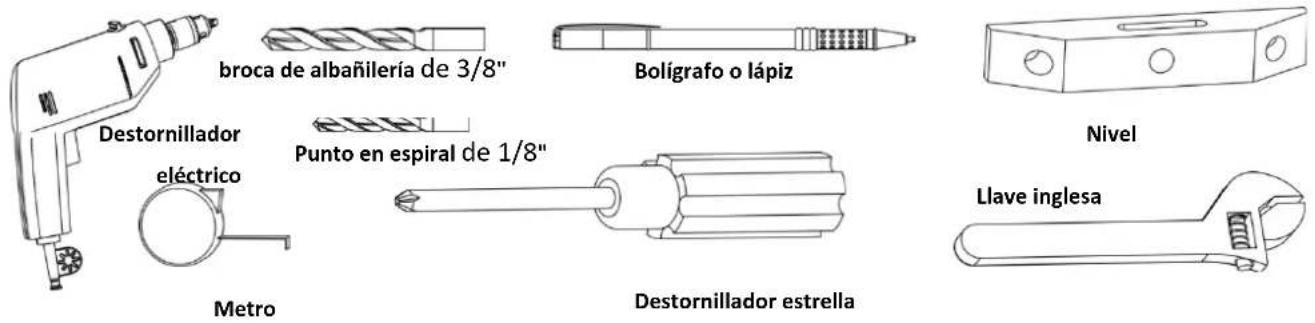

broca de albañilería de 3/8" Bolígrafo o lápiz Destornillador eléctrico Punto en espiral de 1/8" Metro Nivel Destornillador estrella Llave inglesa

Elegir la mejor posición de montaje

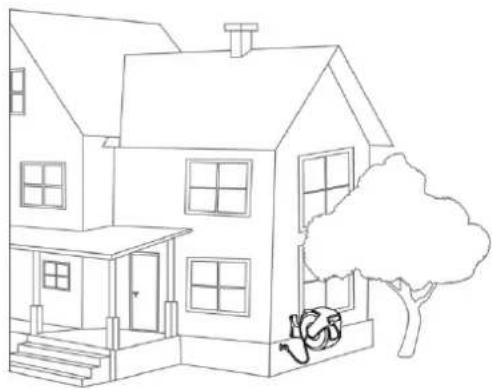

Elija la mejor posición de montaje para el carrete de la manguera.

1. proximidad al lugar de trabajo. Su enrollador de manguera se suministra con una manguera de hasta 30 m / 20 m de longitud. Piense en dónde necesita el agua y asegúrese de que la manguera realmente pueda llegar allí.
2. Cerca de un grifo. Este carrete de manguera viene con una tubería de suministro de 2 m, por lo que debe elegir un lugar cerca del grifo.
3. en una pared o estructura resistente. Hay muchas opciones para montar este carrete de manguera en diferentes estructuras, pero es importante que la estructura sea lo suficientemente resistente como para soportar el peso del carrete de manguera de hasta 14,5 kg lleno de agua.
4. a la sombra. Al montar el carrete de manguera en un área sombreada desu jardín, puede reducir los efectos nocivos de la luz solar en el carrete de manguera y extender la vida de su producto.

Instalación: En panel de madera contrachapada gruesa Si los paneles de su pared están hechos de madera contrachapada gruesa, 1/2 "(12 mm) o más, puede montar el soporte directamente en la pared.

PRECAUCIÓN: Asegúrese de que no haya cables eléctricos activos o tuberías en la pared donde está perforando.

PRECAUCIÓN: Uso protección ocular cuando use herramientas en polvo, como un taladro eléctrico.

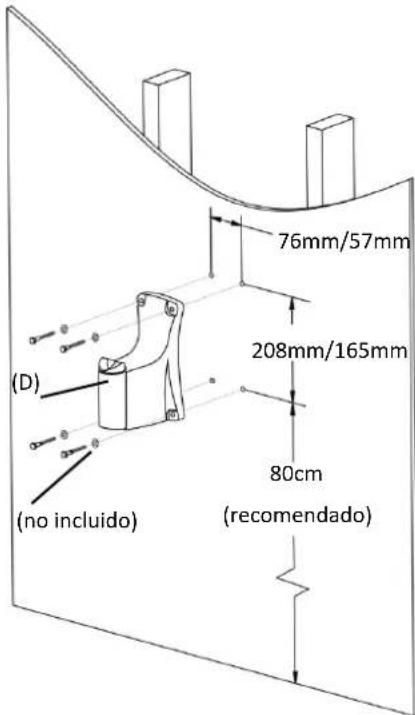

1. Perfore el patrón de agujero que se muestra utilizando el taladro eléctrico, la punta de 3 mm (1/8"), la broca de torsión y el nivel. Asegúrese de que el modelo sea recto.

2. fije el soporte a la pared (D) con tornillos de 4 mm /arandela (B.2.).

3. Cuelgue el carrete de la manguera (C) en el soporte de pared (D).
4. Conecte la tubería de suministro a la fuente de agua.

(D) (no incluido) 76mm/57mm 208mm/165mm 80cm (recomendado)

Instalación: Albañilería

Utilice este método para paredes de piedra o ladrillo...

PRECAUCIÓN: Asegúrese de que no haya cables eléctricos activos o tuberías en la pared donde está perforando.

ADVERTENCIA: Use protección ocular cuando use herramientas en polvo, como un taladro eléctrico.

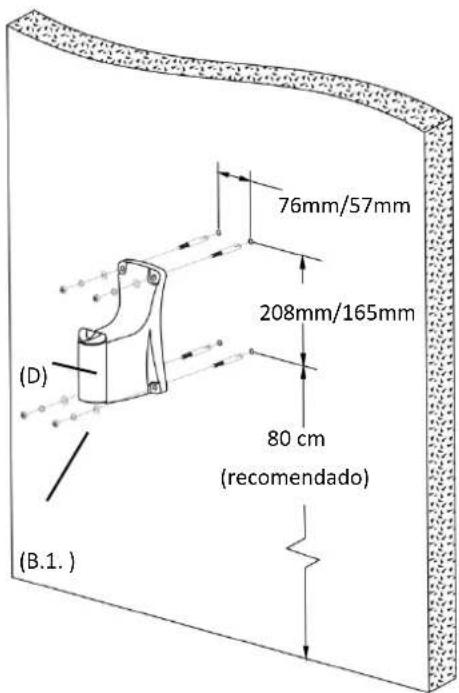

(D) 76mm/57mm 208mm/165mm 80 cm (recomendado) (B.1.)

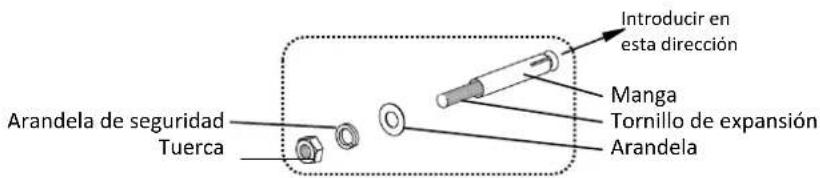

Arandela de seguridad Tuerca Introducir en esta dirección Manga Tornillo de expansión Arandela

1. Utilizando el taladro eléctrico, la broca de albañilería de 3/8" (9,5 mm) y nivel, realice la perforación indicada. Cada agujero debe tener una profundidad de 2".

Asegúrese de que la alineación de los orificios sea recta.

1. Retire la tuerca, la arandela de seguridad y la arandela plana del tornillo de expansión (B.1.).
2. Inserte los tornillos de expansión (con mangas) en los agujeros.
3. Instale el soporte de pared (D) en los tornillos, luego instale la tuerca, la arandela de seguridad y la arandela y apriete la tuerca hasta que el tornillo de expansión esté apretado.
4. Cuelgue el carrete de la manguera (C) en el soporte de pared (D).
5. Conecte la tubería de suministro a la fuente de agua.

Instrucciones de uso

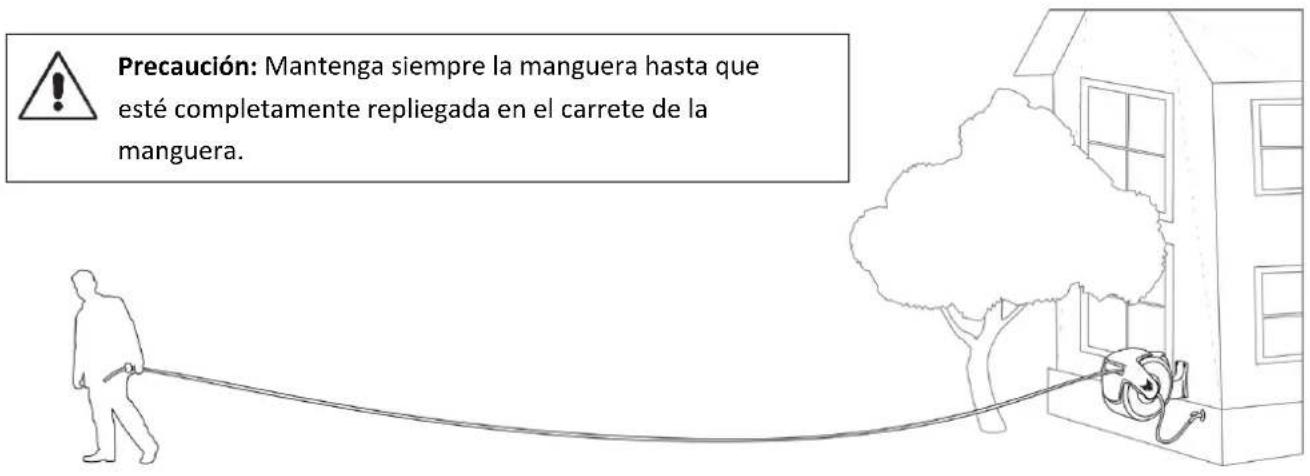

1. Extraiga la manguera a la longitud deseada. La tubería se bloqueará automáticamente en su lugar.
2. Tire suavemente la manguera para desbloquearla y replieguela hacia al carrete de la manguera.

Precaución: Mantenga siempre la manguera hasta que esté completamente repliegada en el carrete de la manguera.

Ajuste de la bola de parada

La posición de la bola de parada se puede ajustar para permitir la proyección de más o menos longitud de la manguera después de que se haya rebobinado por completo.

1. Extraiga la manguera a la longitud deseada y asegúrese de que el carrete de la manguera esté bloqueado (ninguna rebobina).
2. Abra el bloqueo de la bola y muévalo a la posición deseada.
3. Vuelva a colocar la bola de parada en su lugar.

Precaución: Siempre asegúrese de que el carrete de la manguera esté bloqueado antes de quitar la bola de parada y asegúrese de que la bola de parada esté bien fijada antes de desbloquear el carrete de la manguera.

Consejos de cuidado y mantenimiento

• Apague la fuente de agua y suelte la presión de la manguera cuando no esté en uso.
• Para evitar la congelación y el posible daño al carrete de la manguera, guarde el carrete de la manguera en el interior durante los meses de invierno.
• Limpie la carcasa y la manguera solo con agua y jabón neutral.

FUXTEC

VERSAO PORTUGUESA

Enrollador de mangueras automático WSA20/30
