Marca	Fuxtec
Modello	FX-CU30
Tipo di prodotto	Avvolgicanna per tubo da giardino
Lunghezza del tubo	30 metri
Materiale del tubo	PVC
Pressione massima	24 bar
Diametro interno del tubo	1/2 pollice
Raccordo rapido	3/4" NPT
Tipo di montaggio	A parete o a terra
Contenuto della confezione	Ugello per irrigazione, raccordo a compressione, supporto a parete, viti e tasselli, ancoraggi da terra
Utilizzo previsto	Irrigazione del giardino, pulizia esterna
Manutenzione e pulizia	Pulire dopo ogni utilizzo, chiudere il rubinetto prima di avvolgere, conservare in un luogo asciutto
Garanzia	24 mesi
Servizio post-vendita	Contatto: [e-mail]
Istruzioni di sicurezza	Leggere il manuale prima dell'uso, non lasciare andare il tubo durante l'avvolgimento
Riciclaggio	Contattare le autorità locali per lo smaltimento

Domande frequenti - FX-CU30 Fuxtec

Come installare l'avvolgicanna FX-CU30?

L'installazione può essere effettuata a parete o a terra. Per il montaggio a parete, praticare dei fori, inserire i tasselli, fissare il supporto con le viti, quindi agganciare l'avvolgicanna. Per il montaggio a terra, piegare le alette, aprire le piastre di supporto e fissare con gli ancoraggi da terra forniti.

Qual è la pressione massima supportata da questo tubo?

Il tubo supporta una pressione massima di 24 bar.

Il tubo è adatto all'acqua potabile?

Il manuale non specifica se il tubo è adatto all'acqua potabile. Si consiglia di utilizzarlo per l'irrigazione e la pulizia esterna.

Come manutenere l'avvolgicanna?

Pulire il tubo dopo ogni utilizzo. Chiudere il rubinetto prima di avvolgere il tubo. Per una conservazione prolungata, riporlo in un luogo asciutto e coperto.

Quali sono gli accessori forniti?

La consegna include: un ugello per irrigazione, un raccordo a compressione, un supporto a parete con viti e tasselli, e ancoraggi da terra per fissaggio a terra.

Posso utilizzare questo prodotto con un raccordo per rubinetto standard?

Sì, il raccordo rapido è in 3/4" NPT. Il kit include un raccordo a compressione per adattare il tubo al rubinetto.

Qual è la durata della garanzia?

La garanzia è di 24 mesi dalla data di acquisto. Conservare lo scontrino. Sono escluse le parti soggette a usura e i danni dovuti a uso improprio.

Come contattare il servizio post-vendita?

Per qualsiasi domanda o riparazione, contattare FUXTEC GmbH all'indirizzo email [e-mail].

Il tubo è resistente ai raggi UV e alle intemperie?

Il materiale è in PVC, generalmente resistente ai raggi UV, ma si consiglia di conservarlo al riparo dal sole e dalle intemperie per prolungarne la durata.

Posso riparare l'avvolgicanna da solo?

Si consiglia di far riparare l'apparecchio da personale qualificato con ricambi originali. Contattare il produttore per le riparazioni.

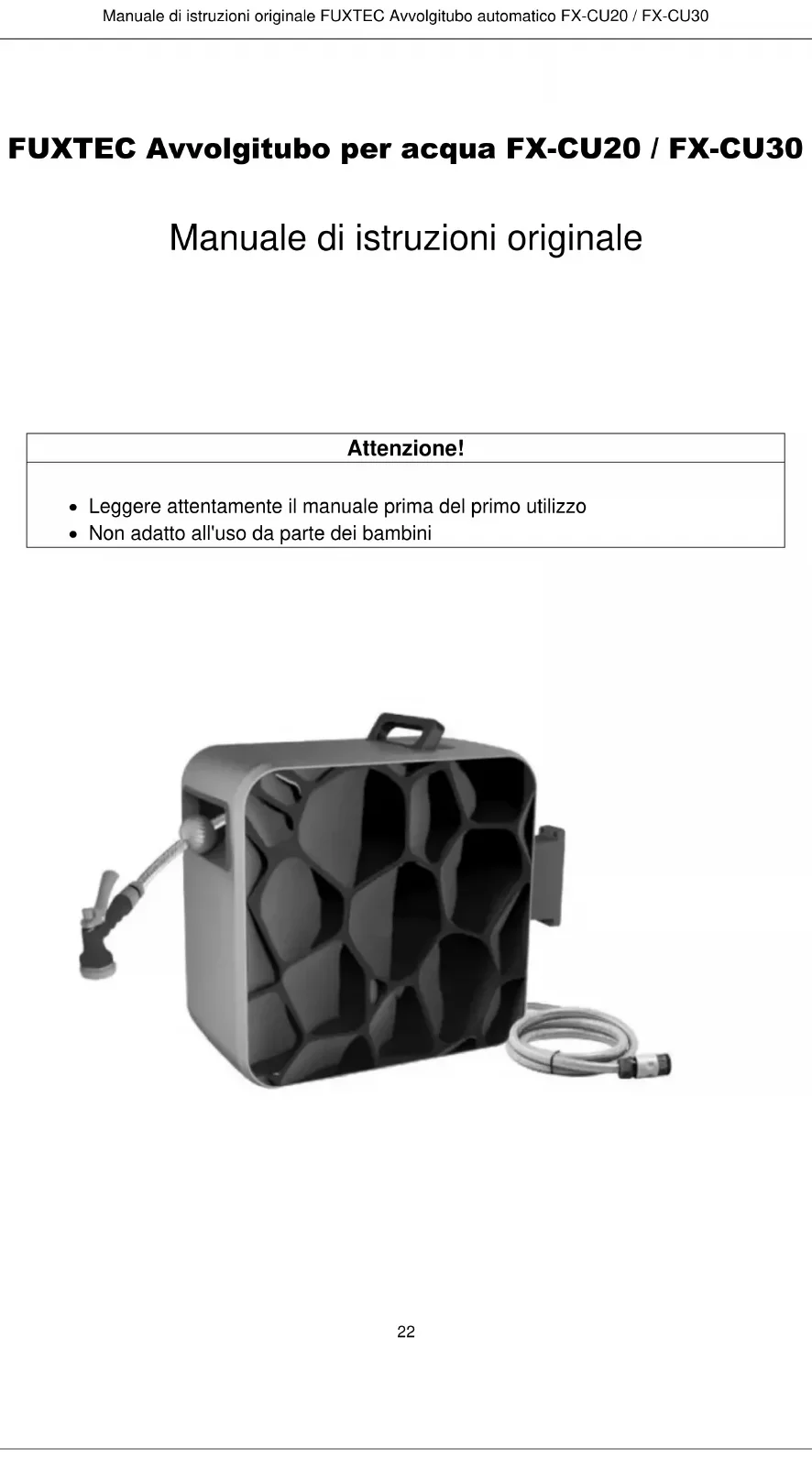

MANUALE UTENTE FX-CU30 Fuxtec

Manuale di istruzioni originale

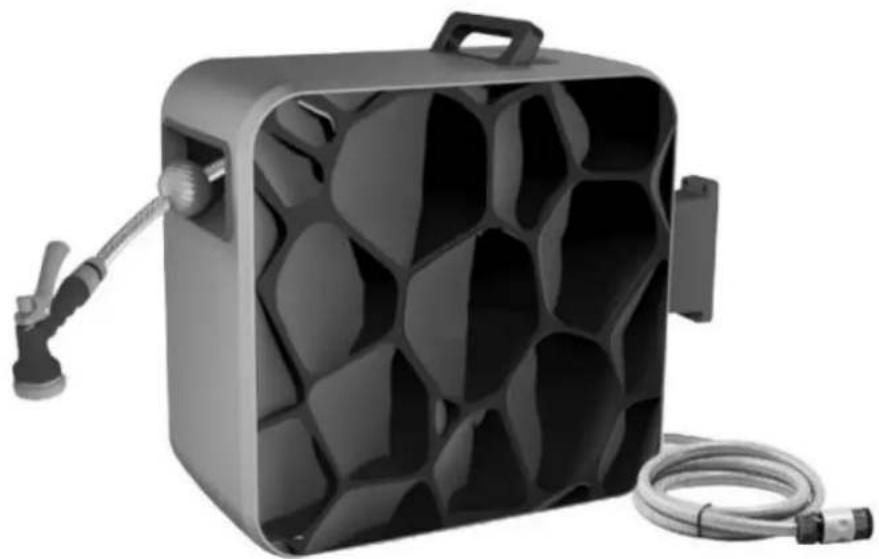

Attenzione!

• Leggere attentamente il manuale prima del primo utilizzo
  • Non adatto all'uso da parte dei bambini

Tubo di collegamento

Ugello di spruzzo e raccordo per tubo flessibile

Viti per il montaggio a parete e tasselli di plastica

Perni di ancoraggio per il montaggio a pavimento

IMPORTANTE:

Quando si ritrae il tubo, non lasciarlo andare in modo incontrollato ma tenere il tubo e restituirlo lentamente. In caso contrario, si possono verificare dei danni!

Montaggio a parete

Si prega di seguire le istruzioni sulle immagini e di leggere attentamente il testo.

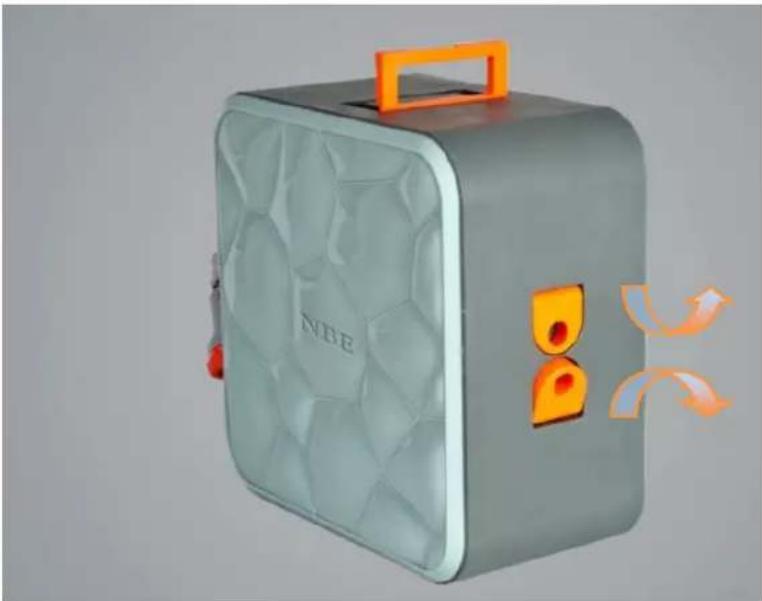

Selezionare la posizione desiderata sul muro/parete da fissare. Segnare i fori e praticarli per i tasselli forniti o per i vostri materiali di fissaggio adatti (poiché ci sono diversi muri e le loro esigenze, non possiamo purtroppo fornire i materiali di fissaggio appropriati per ogni tipo di muro). Inserire i tasselli in dotazione nei fori.

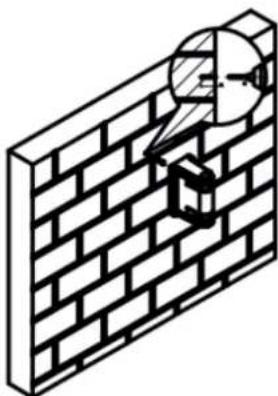

Montare la staffa a muro usando le viti fornite (o il proprio materiale di montaggio).

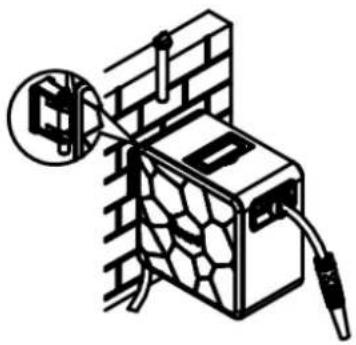

Tenere il box avvolgitubo contro la staffa a muro in modo che i fori nella staffa a muro e quelli nella scatola dei tubi combacino e poi inserire il tubo di collegamento attraverso questi fori.

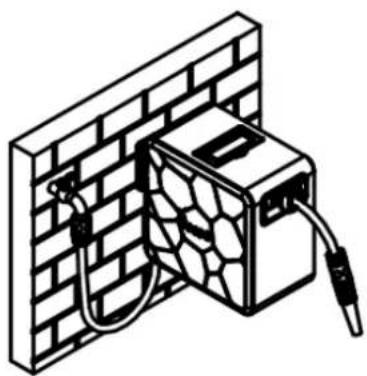

Montare il raccordo del tubo sul tuo rubinetto dell'acqua e poi collegare il tubo dell'acqua.

Montaggio a pavimento

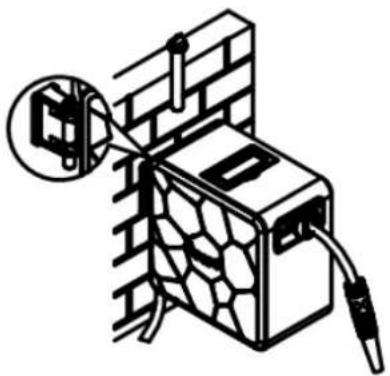

Se il box avvolgitubo è stato già montato su una parete, rimuovere il tubo di collegamento dalla staffa a parete e dal box avvolgitubo.

Posizionare poi il box avvolgitubo sul pavimento.

Ripiegare i supporti sul box avvolgitubo

Posizionare il box avvolgitubo per accedere al lato inferiore.

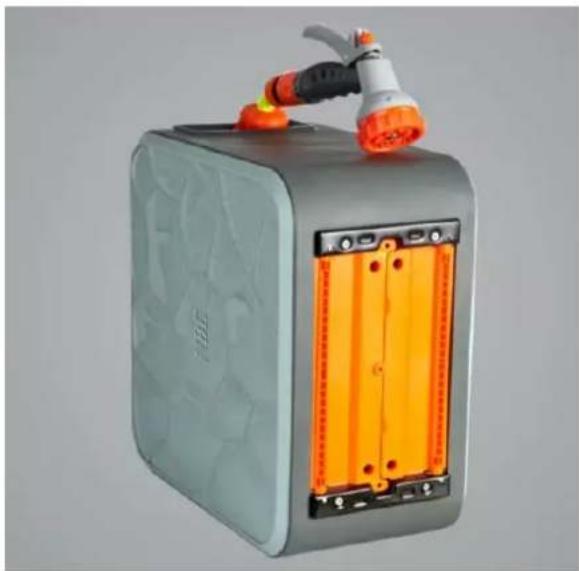

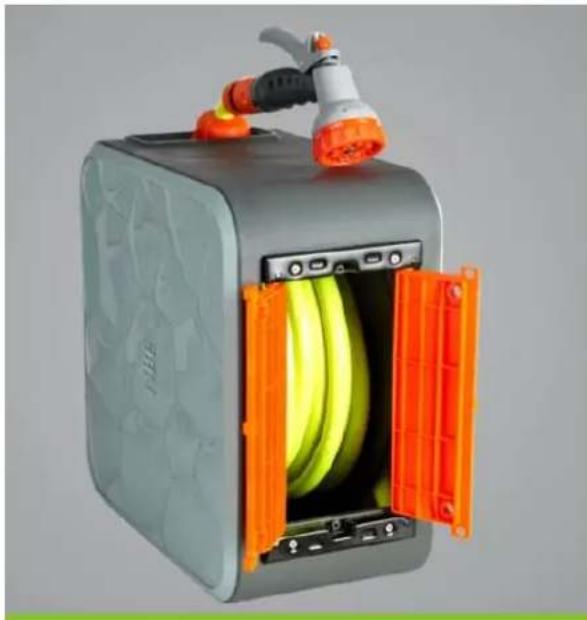

Allentare le viti della piastra di supporto con un cacciavite Phillips e aprire o piegare le due piastre fino in fondo.

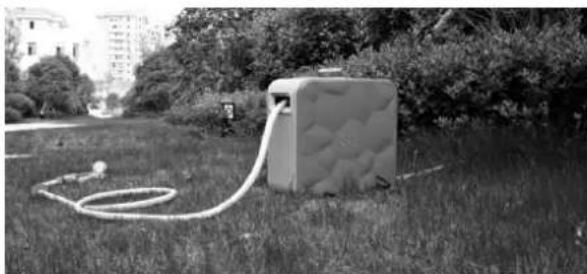

Per il montaggio a terra, inserire i perni di ancoraggio attraverso i fori negli angoli delle piastre di supporto in profondità nel terreno. Si può quindi utilizzare il box avvolgitubo.

Cura del prodotto

1. Pulire il tubo dell'acqua dopo ogni utilizzo.

2. Si raccomanda di chiudere il rubinetto dell'acqua prima di riavvolgere il tubo dell'acqua.

3. Se il tubo dell'acqua non viene utilizzato per un lungo periodo di tempo, si consiglia di conservarlo in un luogo asciutto/coperto.

Dati tecnici

Modello	Lunghezza del tubo	Materiale del tubo	Pressione	Diametro interno del tubo flessibile	Accoppiamento rapido
FX-CU20	20m	PVC	max. 24 Bar	1/2"	3/4"NPT
FX-CU30	30m	PVC	max. 24 Bar	1/2"	3/4"NPT

Servizio clienti

Fate riparare il dispositivo acquistato solo da personale qualificato e solo con pezzi di ricambio originali. Questo assicurerà che la sicurezza del dispositivo sia mantenuta.

Se non avete accesso agli indirizzi dei centri di assistenza autorizzati, contattate l'ufficio vendite da cui avete acquistato il dispositivo. Contattare direttamente il produttore FUXTEC GmbH in qualsiasi momento per i lavori di manutenzione e l'approvvigionamento di parti di ricambio all'indirizzo www.fuxtec.de.

Garanzia

Il periodo di garanzia è di 24 mesi dalla data di acquisto. Conserva la tua prova d'acquisto in un posto sicuro. Sono escluse dalla garanzia le parti soggette a usura e i danni derivanti da un uso improprio, dall'uso della forza, da modifiche tecniche, dall'uso di accessori errati o di pezzi di ricambio non originali e da tentativi di riparazione da parte di personale non qualificato. Le riparazioni in garanzia possono essere effettuate solo da rivenditori specializzati autorizzati.

Note per lo smaltimento

Contattate il vostro comune per lo smaltimento del dispositivo. A tal fine, si prega di smaltire in anticipo tutti i materiali di esercizio come la benzina e l'olio.
