BEDIENUNGSANLEITUNG FX-SH1 Fuxtec

1. Einführung und Sicherheit 8
2. Hinweis zur sicheren Anwendung 9
3. Symbole auf Produkt und in der Anleitung 10
4. Montageanleitung 10
5. Betrieb 11
6. Instandhaltung 12
7. Zubehör und Ersatzteile 12
8. Allgemeine Beschreibung 12
9. Lieferumfang 13
10. Gewährleistung 15
11. Entsorgung 15
12. Kundenservice 15
13. Urheberschutz 15

English Version 16

1. EINFUHRUNG UND SICHERHEIT

Allgemeine Hinweise

Lesen Sie diese Original-Bedienungsanleitung vor der ersten Nutzung des Produkts sorgfältig durch und befolgen Sie alle Anweisungen. Bewahren Sie das Dokument safer für spätere Referenz oder für nachfolgende Besitzer auf. Machen Sie sich mit den Funktionen und der ordnungsgemänen Verwendung des Produkts vertraut. Beachten Sie alle im Servicehandbuch aufgeführten Sicherheitsvorgaben. Handeln Sie stets verantwortungsvoll und rücksichtsvoll gegenüber Dritten. Der Betreiberträgt die Verantwortung für Unfälle oder Gefährdungen, die Dritten entstehen.

Bestimmungsgemäß Verwendung

Das Produkt darf nur gemäß seiner vorgesehenen Bestimmung verwendet werden. Jede darüberhinausgehende Nutzung gilt als nicht bestimmungsgemäß. Für darauf resultierende Schäden oder Verletzungen jeglicher Art haftet ausschließlich der Benutzer bzw. Betreiber; der Hersteller übernimmt hierfür keine Verantwortung.itte beachten Sie, dass das Produkt nicht fur den gewerblichen, handwerklichen oder industriellen Einsatz konzipiert ist. Eine Garantie oder Haftung wird ausgeschlossen, wenn das Produkt in solchen Anwendungsbereichen oder vergleichbaren Tätigkeiten eingesetzt wird.

Erlauben Sie keiner Person, die diese Anleitung nicht vollständig gelesen und verstanden hat, das Produkt zu montieren, in Betrieb zunehmen, einzustellen oder zu bedienen. Dieses Produkt ist ausschließlich für gut isolierte Räume oder für den nicht dauerhaften Gebrauch vorgesehen.

Sicherheitshinweise

Lesen Sie alle Sicherheitsanweisungen, Bedienhinweise, Abbildungen und technischen Angaben, die dem Produkt beiliegen. Das Nichtbefolgen dieser Vorgaben kann zu schweren Verletzungen oder Schäden führen. Die Bedienperson ist verpflichtet, das Produkt bestimmungsgemäß zu verwenden, auf die Umgebung zu achten und besondere Rücksicht auf andere Personen, insbesondere Kinder, zunehmen. Halten Sie sich stets an die vorgegebenen Sicherheitsrichtlinien.

2. HINWEIS ZUR SICHEREN ANWENDUNG

Sichere Arbeitswise

1. Legen Sie das Holz auf den Sägetisch, so dass das Ende am Messstab anliegt. Halten Sie das Holz mit der linken Hand fest und senken Sie die Kettensäge zum Schneiden ab. Achten Sie damit unbedingt auf ihre Höhe, um Verletzungen zu vermeiden.
2. Der Tisch des Sägeblocks ist für die Aufnahme von Holzstämmen bis maximal 1,80 m Lange und einen maximalen Durchmesser von 20 cm ausgelegt. Die maximal zulässige Last auf dem Sägeblock beträgt 120 kg.
3. Der Kettenschutz des Sägeblocks ist für Kettensägen mit einem Schwert von maximal 45 cm Lange ausgelegt. Eine Kettensäge mit einem längeren Schwert (die über den Kettenschutz hinausragt) wird nicht empfohlen.
4. Wenn Sie die Kettensäge getrennt vom Sägeblock verwenden, müssen Sie die Schwenkklemme und den Schutz abnehmer.
5. Die Schwenkklemme und die Halterung müssen gut geschmiert werden.
6. Der Sägeblock damit nur auf ebenen Flächen verwendet werden.
7. Achten Sie darauf, dass die Schrauben und Mattern an der Schwenkklemme und der Schutzvorrichtung stets fest angezogen sind. Bei der Verwendung einer Kettensäge mit dem Sägeblock ist es wichtig, dass alle Sicherheitsvorschriften und -praktiken des Kettensägenherstellers und des Arbeitssschutzbeauftragten vollständig befolgt werden.

3. SYMBOLE Auf PRODUKT UND IN DER ANLEITUNG

In diesen Handbuch sowie auf dem Produkt selbst werden Symbole verwendet, um auf mögliche Gefahren hinzuweisen. Diese Sicherheitssymbole und ihre Erläuterungen müssen vollständig verstanden werden.itte beachten Sie: Die Warnhinweise allein beseitigen keine Gefahren und ersetzen nicht die notwendigen Sicherheitsmaßnahmen zur Unfallvermeidung.

Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Produkts sorgfältig durch und bewahren Sie sie zum späteren Gebrauch an einem sicheren Ort auf.

CE-Kennzeichen

Das Produkt entspricht den Anforderungen und Vorschriften der Europäischen Gemeinschaft.

4. MONTAGEANLEITUNG

Montage des Sägeblocks mit Kettensägehalterung

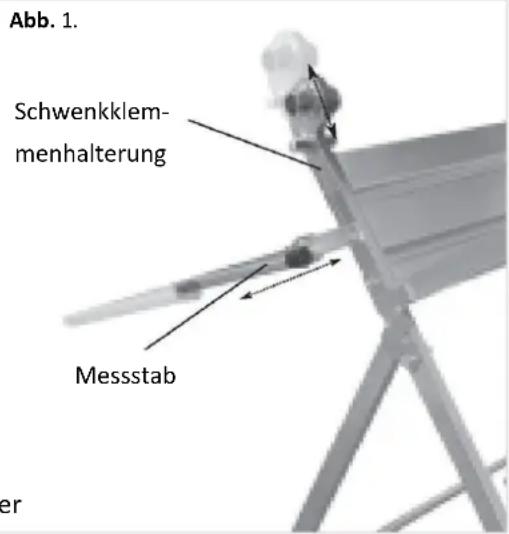

Schwenkklemmenhalterung und Messstab (Abb.1)

Steen Sie die Schwenkklemmenhalterung (vertical verstellbar) mit dem Messstabhalter (horizontal verstellbar) unter Verwendung der mitgelieferten Schraube und Unterlegscheibe in den Sägetisch.

Die vertikale Einstellung der Schwenkklemmenhalterung dient der Anpassung an entsprechlich große Schwerter - je größer und länger das Schwert,estohigher sollte die Schwenkklemmenhalterung angebracht werden. Stellen Sie diese so ein, dass die Schwertspitze uber den Tisch hinausragt, so dass sie einen Holzstamm vollständig durchschnittenen kann.

Der Messstab kann horizontal verstellt werden, damit jeder Stamm auf die gewünschte Länge zugeschnitten werden kann.

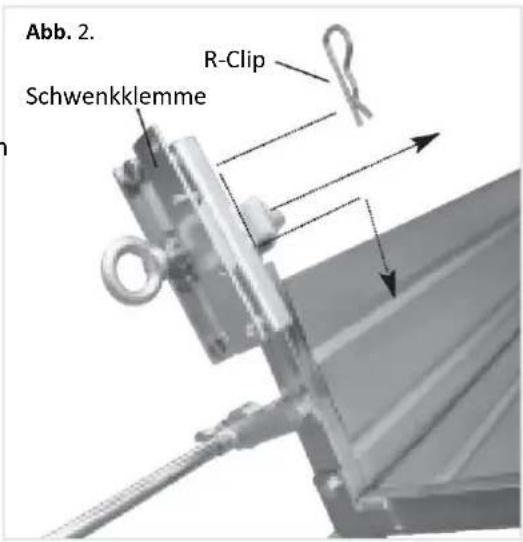

Schwenkklemme (Abb. 2)

Stecken Sie die mannliche Stange der Schwenkklemme in den weiblichen Zylinder an der Schwenkklemme und sichern Sie sie mit dem R-Clip.

5. BETRIEB

Inbetriebnahme

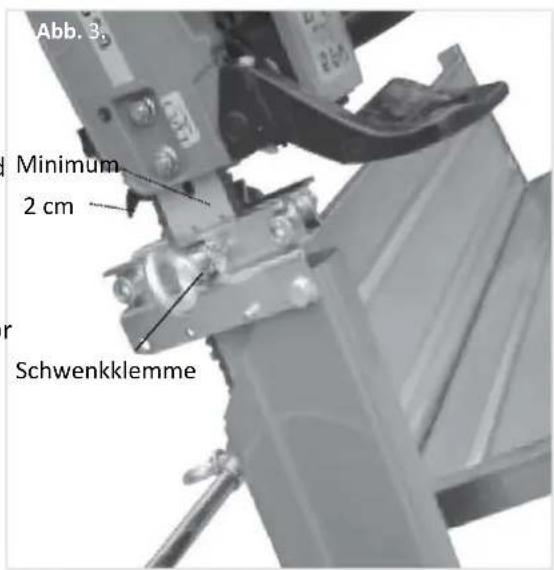

Abb.3

Senken Sie das Sageschwert vorsichtig in die Position zwischen den beiden massiven Blöcken in der Schwenkklemme ab und achten Sie auf einen Abstand von 2 cm zwischen dem Körper der Kettensäge und der Klemme. Vergewissern Sie sich, dass das Schwert in einem Winkel von ca. 90 Grad zur Klemme liegt und einen ausreichenden Abstand zur Kette hat, bzw. Sie die Schraube anziehen. Testen Sie nach dem Festziehen den Verfahrenweg, um sicherzustellen, dass das Schwert die Sägebank nicht berührt

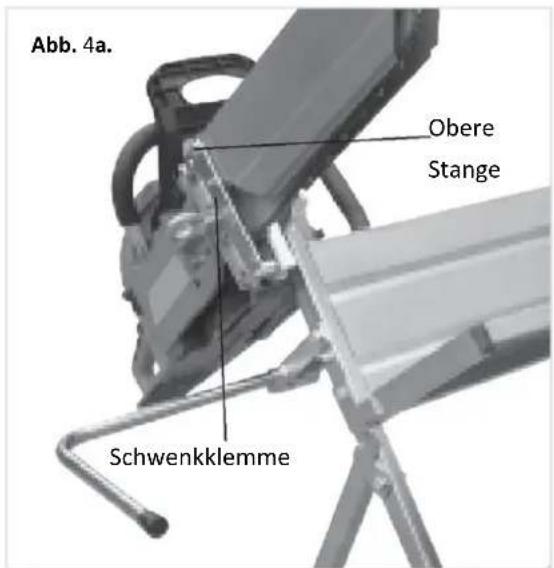

Abb. 4a

Legen Sie den Kettenschutz um die obere Stange der Schwenkklemme. Befestigten Sie den Kettenschutz mit der mitgelieferten Schraube und Mutter.

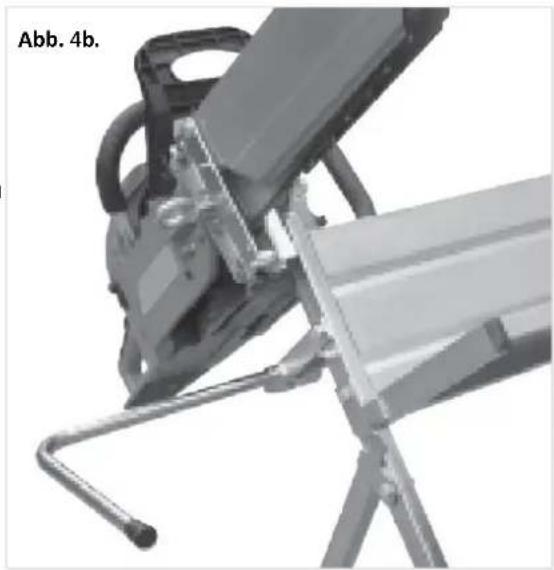

Abb. 4b

Schieben Sie den Kettenschutz nach Bedarf vor und darüber und achtenden Sie bereits auf einen ausreichenden Abstand zur Kette. Ziehen Sie die Schraube fest. Überprüfen Sie den ausreichenden Abstand zur Kette erneut.

Der Sägeblock ist nun einsatzbereit.

6. INSTANDHALTUNG

Verwenden Sie nur Originalzubehör und Original-Ersatzteile.

Nur ein regelmäßig gewartetes und behandeltes Gerät kann als zufriedenstellende Hilfe dieren.

Unzureichende Wartung und Pflege kann zu unvorhergesehenen Unfälle und Verletzungen führen.

7. ZUBEHÖR UND ERSATZTEILE

Verwenden Sie nur Originalzubehör und Ersatzteile, um die Sicherheit und einwandfrei Funktion des Geräts sicherzustellen. Weitere Informationen finden Sie unter www.FUXTEC.com.

8. ALLGEMEINE BESCHREIBUNG

ArticleNumber: FX-SH1

Articlebezeichnung: FUXTEC Sägebock mit Kettensegenhalter FX-SH1

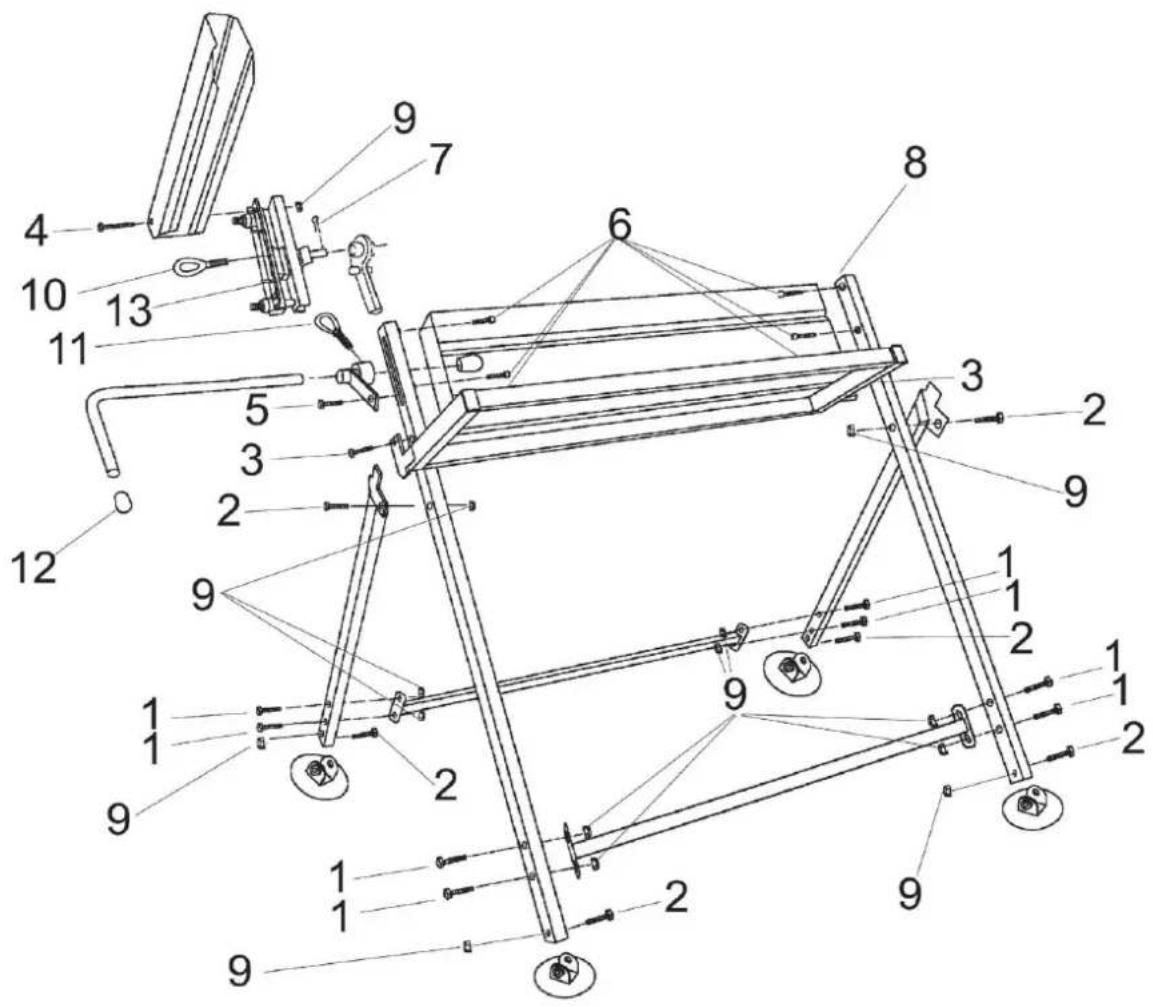

9. LIEFERUMFANG

Bitte prufen Sie die Vollständigkeit des Artikels entsprechend dem beschriebenen Lieferumfang. Bei defekten Teilen wenden Sie sichitte an unser FUXTEC Kundenservice.

1	8x30 mm	8x
2	8x35 mm	6x
3	8x45 mm	2x
4	8x70 mm	1x
5	10x20 mm	1x
6	8x12 mm	6x
7	3 mm	1x
8		1x
9	m8	17x
10	12x30 mm	1x
11	10x20 mm	1x
12	φ16 mm	2x
13	5x10 mm	2x

10. GEWÄHRLEISTUNG

Die Gewährleistungsfrist beginnt mit dem Datum des Kaufs.itte bewahren Sie den Kaufbeleg als Nachweis sorgfaltig auf. Die Gewährleistung umfasst keine VerschleiBsteile und gilt nicht fur Schaden, die durch unsachgemessen Gebrauch, unsachgemäß Handhabung, Gewaltanwendung, technische Veränderungen, die Verwendung nicht zugelassener Zubehorteile oder Ersatzteile sowie durch Reparaturversuche durch nicht autorisierte Personen verursacht wurden. Gewährleistungsarbeitenden durren ausschließlich von autorisierten Fachbetrieben oder Servicepartnern durchgefuhrt werden. These Bedingungen gelten ergänzend zu den gesetzlichen Gewährleistungsrechten, die je nach Land unterscheidlich geregelt sein konnen.

11. ENTSORGUNG

Das Verpackungsmaterial besteht überwiegend aus recyclingfähigen Materialien.itte entsorgen Siesamtliche Verpackungsbestandteile entsprechend den lokalen Vorschriften zur Abfalltrennung.Durch das Recycling der Verpackung leisten Sie einen wertvollen Beitrag zum Umweltschutz und zur nachhaltigen Nutzung von Ressourcen.

Dieses Produkt darf nicht mit dem normalen Hausmull entsorgt werden. Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE - Waste Electrical and Electronic Equipment) muss das Gerät am Ende seiner Lebensdauer an einer zugelassenen Sammelstelle für Elektro- und Elektronik-Altgeräte abgegeben werden.

Die ordnungsgemäß Entsorgung und das Recycling der Materialien tragen zum Schutz der Umwelt und der menschlichen Gesundheit bei. Weitere Informationen zur Rückgabe und Entsorgung erhalten Sie bei ihrer ortlichen Abfallbehörde oder bei dem Handler, bei dem Sie das Produkt erworben haben.

12. KUNDENSERVICE

Bei Fragen zu Gewährleistung, Reparatur oder Ersatzteilen wenden Sie sichitte an:

FUXTEC GmbH

Kappstraße 69

71083 Herrenberg

Deutschland

Telefon: [phone]

E-Mail: [e-mail]

Hinweis:itte senden Sie keine Retouren oder Reparaturen an diese Adresse. Für Rücksendungen im Gewährleistungsfall wenden Sie sichitte an unseren Kundenservice.

13. URHEBERSCHUTZ

© 2025 By FUXTEC GmbH

Alle Rechte vorbehalten. Die Inhalte dieser Anleitung sind urheberrechtlich geschützt. ihre Verwendung ist im Rahmen der Bedienung zulässig. Eine darüberhinausgehende Verwendung oder Vervielfaltung ist ohne schriftliche Genehmigung der FUXTEC GmbH nicht gestattet. Die FUXTEC GmbH besteht sich vor, Änderungen innerhalb dieser Bedienungsanleitung auch ohne vorherige Kommunikation durchzuführen.
