Läsigenom denna originalbruksanvising noggrant innan du använderprodukten für Första gängen och följ alla anvisningar. Förvara dokumentet på att säkert ställe für senare referens aller für afterfoljande ägare. Bekanta dig med Produkten Funktioner och korrekt användning. Följ alla sakerhetsföreskrifter som anges i servicehandboken. Agera alltid ansvarsfullt och hänysnfullt gentemot tredje part. Operatoren bär ansvaret for olyckor eller faror som uppstår for tredje part.

Avsedd användning

Produkten fär endast användas i enlighet med dess avsedda användningsområde. All annan användning anses vara iced avsedd. Användaren erller operatören ar ensam ansvarig for skador erller personskador av nagot slag som uppstär till foljd av detta; tillverkaren tar inget ansvar for detta. Observera att produit inte ar avsedd for kommersielt, hantverksmässigt erller industriellt bruk. Garanti erller ansvar utesluts om produits används inom sādana användningsområden erller liknande verksamheter.

Låt ingen person som inte har lately och Förstättenna brauksanvisning i sin helhet montera, ta i drift, justera eller användaprodukten. Denna produkt är endast avsedd for välisolerade utrymmen eller for tillfällig användning.

Läs alla sakerhetsanvisningar, bra克斯anvisningar, illustrationer och teknika uppgifter som medfoljerprodukten. Underlåtenhet att följa dessa anvisningar kan leda till allvarliga skador eller personskador. Användaren ar skyldig att användaprodukten på avsett sätt, vara uppmärksam på omgivningen och ta särskild hänsyn till andra personer, särskilt barn. Följ alltid de angivna sakerhetsanvisiningarna.

93. ANVISNINGAR FÖR SÄKER ANVÄNDNING

Saker arbetsmetod

1. Lagg træt på sagsbordet sa attänden ligger an mot mättstocken. Håll fast træt med vänster hand och sank motorsågen for att saga. Var noga med att skydda handerna for att undvika skador.
2. Sågbordet ar konstruerat for att ta emot trästammar med en maximal langd på 1,80 m och en maximal diameter på 20 cm. Den maximalt tillåtna last på sågblocket ar 120 kg.
3. Sågblockets kedjeskydd ar avsett for motorsågar med ett svärd på maximalt 45 cm. En motorsåg med ett langre svärd (som sticker ut over kedjeskyddet) rekommenderas inte.
4. Om du anvander motorsageneparat fransagblocket maste du ta bort svangklamman och skyddet.
5. Svängklämman och hällaren måste smörjas val.
6. Sågblocket fär endast användas pä plana ytor.
7. Se till att skruvarna och muttrarna på svängklämman och skyddsanordningen alltid ar ordentligt Åtdragna. Vid användning av motorsåg med sagblocket ár det viktigt att alla sökerhetsforeskrifter och sökerhetsrutiner frän motorsågsproducenten och arbetsmiljöansvarig följs till punkt och pricka.

94. SYMBOLER PÅ PRODUKTEN OCH I BRUKSANVISNINGEN

I denna bruksanvising och på självaprodukten används symboler for att uppmärksamma möjiga faror. Dessa sakerhetssymboler och deras förklaringar måste Förstås fullständigt. Observera: Varningarna i sig eliminerar inte faronna och ersätter inte de nödvändiga sakerhetsatgärderna for att undvika olyckor.

Läsigenomenna bruksanvisning noggrant innan du tar produiten i bruk och forvara den pa en saker plats for senare bruk.

CE-markning

Produkten uppyller kraven och foreskrifterna fran Europeiska gemenskapen.

95. MONTERINGSANVISNING

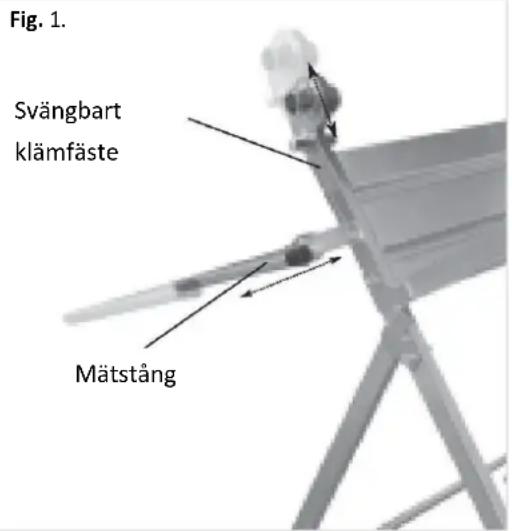

Svängbar klämfäste och matsticka (fig. 1)

Fäst svängklamfäsitet (vertikalt justerbart) med
mätstängsfäsitet (horisontellt justerbart) i sögbordet med
hjälp av den medfoljande skruven och brickan.
Den vertikala inställningen av svängklamfäsitet används
for att anpassa till olika stora svärd -ju större och langresvärdet ar,desto högre bör svängklamfäsitet monteras.
Ställ in det sa att svärdspetsen sticker ut over bordet saatt det kan skära igenom en hel stock.
Mätstaven kan justeras horisontell sa att varje stock kankapas till önskad langd.

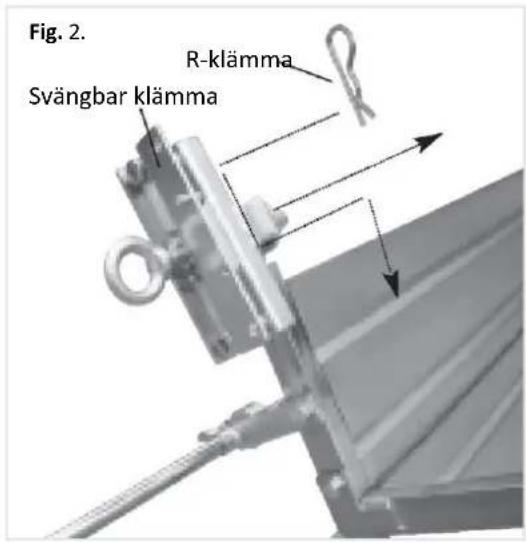

Svängbar klämma (fig. 2)

Satt in den manlga stangen pa svangklamman i den kvinnlga cylindern pa svangklamman och sakra den med R-klamman.

96. DRIFT

Idrifttagning

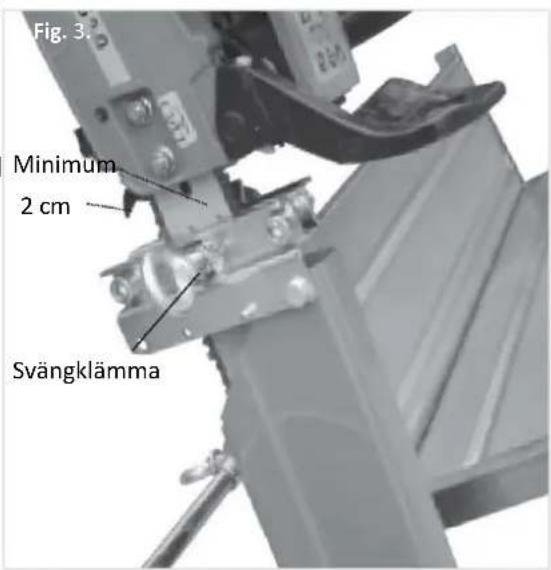

Fig. 3

Sänk försiktigt sagsvärdet till positionen mellan de två massiva blocken i svängklämman och se till att det finns att avständ på 2 cm mellan motorsagens kropp och klämman. Se till att svärdet stär i en vinkel på ca 90 grader mot klämman och har tillräckligt avständ till kadjan innan du drar Åt skruven. Efter atdragningen, testa rörelseområdet for att sakerställa att svärdet vidrör inte sāgbängen

Fig. 4a

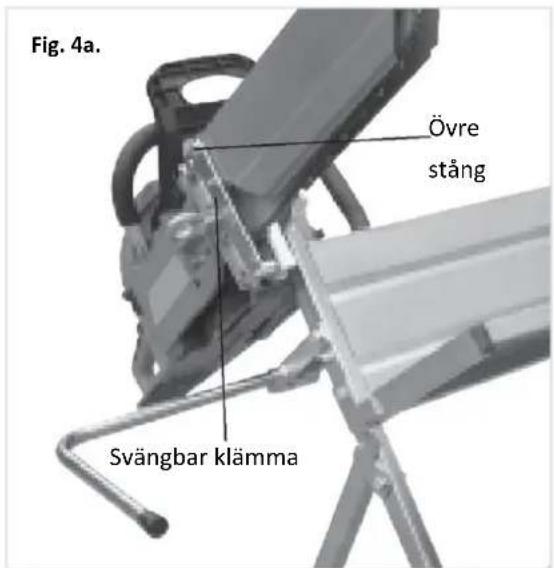

Lagg kedjeskyddet rund den övre stangen pa svängklamman. Fäst kedjeskyddet med den medfoljande skruven och muttern.

Skjut kedjeskyddet framat och bakat after behov och se till att det finns tillrackligt med utrymme till kedjan. Dra at skruven.

Kontrollera Återigen att det finns tillräckligt avständ till kedjan.

Sagblocket ar nu klart for användning.

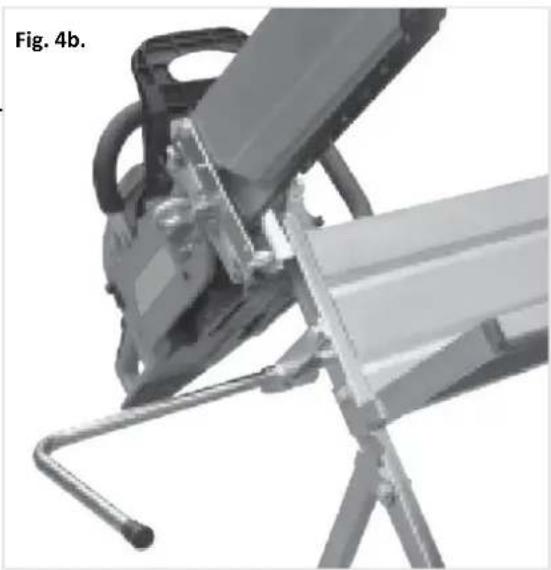

Fig. 4b

97. UNDERHÄLL

Använd endast original tillbehör och original reservdilar.

Endast en regelbundet unterhällen och skott maskin kan fungera som att tillfredsstallande hjälpmedel. Otilrackligt unterhäll och skötsel kan leda till oförutsedda olyckor och skador.

98. TILLBEHÖR OCH RESERVDELAR

Använd endast original tillbehör och reservdalar För att sakerställa sakerheten och korrekt Funktion av encheten. Mer information finns på www.FUXTEC.com.

99. ALLMÄN BESKRIVNING

Artikelnummer: FX-SH1

Articlenamn: FUXTEC sagbock med kedjesagshallare FX-SH1

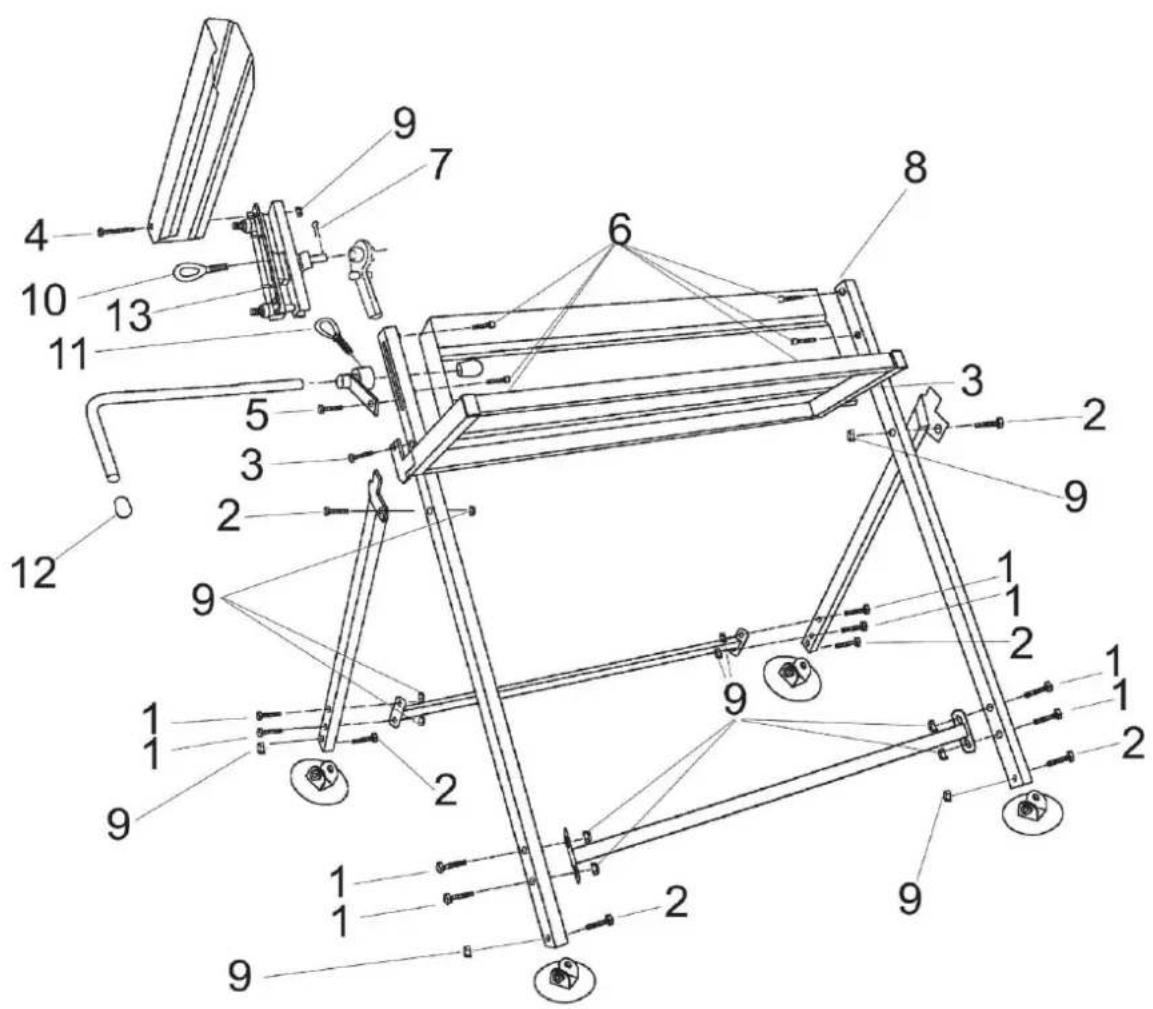

100. LEVERANS

Kontrolera att arikomplett enligt den beskrivna leveransomfattningen. Vid defekta delar, vänligen kontakta var FUXTEC-kundtjanst.

1	8x30 mm	8x
2	8x35 mm	6x
3	8x45 mm	2x
4	8x70 mm	1x
5	10x20 mm	1x
6	8x12 mm	6x
7	3 mm	1x
8		1x
9	m8	17x
10	12x30 mm	1x
11	10x20 mm	1x
12	φ 16 mm	2x
13	5x10 mm	2x

101. GARANTI

Garantiperioden börjar lopa frän inköpsdatumet. Var vänlig spara inköpsbeviset som bevis. Garantin omfattar inte slitagedelar och gäller inte skador som orsakats av felaktig användning, felaktig hantering, vänd, teknska andringar, användning av iced godkända tillbehör erler reservdilar som reparationsförsök utförda av iced auktoriserade personer. Garantiarbeten fär endast utföras av auktoriserade fackföretag eller servicepartner. Dessa villkor gäller som komplement till de lagstadgade garantirättigheterna, som kan variera frän land till land.

102. AVFALLSHANTERING

Förpackningsmaterial et bestär huvudsakligen av Återvinningsbara material. Kassera alla Förpackningsdilar i enlighet med lokala bestämmelser om avfallssorting. Genom att Återvinna Förpackningen bidrar du på att värdefullt satt till miljöskyddet och en hällbar användning av resurser. Denna produit fär inte kasseras med vanligt hushållsavfall. Enligt den europeiska direktiven 2012/19/EU om avfall som utgörns av erler innehäller elektriska eller elektroniskaprodukter (WEEE - Waste Electrical and Electronic Equipment) maste encheten vid slutet av sin livslängd lämnas in till en godkänd insamlingsplats for avfall som utgörns av erler innehäller elektriska eller elektroniskaprodukter. Korrekt avfallshantering och Återvinning av materialen bidrar till att skydda miljön och manniskors hölsa. Mer information om Återlämning och avfallshantering fär du是从 din lokala avfallsmyndighet ellr from den Återförsäljare där du köpte Produkten.

103. KUNDTJÄNST

Vid frågor om garanti, reparation aller reservdeler, ∀nligen kontakta:

FUXTEC GmbH

Kappstraße 69

71083 Herrenberg

Tyskland

Telefon: [phone]

Alla rattigheter forbehällna. Innehallet ienna bruksanvisning ar upphovsrättskyddat. Användning ar tillåten inom ramen for driften. Användning eller kopiering utöver detta ar inte tillåtenutan skriftligt tillstand frän FUXTEC GmbH. FUXTEC GmbH forbehäller sig ratten att gora andringar ienna bruksanvisning utan foregäende meddelande.
