Algemene aanwijzingen

Lees deze originele handleiding zorgvuldig door voordat u het product voor het eerst gebruikt en volg alle instructies op. Bewaar het document op een veiligeplaats voor later gebruik of voor volgende eigenaren. Maak uzelf vertrouwd met de functies en het juiste gebruik van het product. Neem alle veiligheidsvoorschriften in de onderhoudshandleiding in acht. Handel.altijd verantwoordelijk en met respect voor derden. De gebruiker is verantwoordelijk voor ongevallen of gevaren die derden worden berokkend.

Beoogd gebruik

Het product mag alleen worden gebruikt voor het beoogde doel. Elk ander gebruik worden beschouwd als oneigenlijk gebruik. De gebruiker of exploitant is als enige aansprakelijk voor schade of letsel van welke aard dan ook die hieruit voortvloeit; de fabrikant aanvaardt hiervoor geen verantwoordelijkheid. Houd er rekening mee dat het product Niet is ontworpen voor commercieel, ambachtelijk of industrieel gebruik. Er worden geen garantie of aansprakelijkheid verleend als het product in dergelijktoepassingsgebieden of vergelijkbare activiteiten worden gebruikt.

Laat niemand die deze handleiding Niet volledig heeft gelezen en begrepen, het product monteren, in bedrijf stellen, afstellen of bedieren. Dit product is uitsluitend bedoeld voor goed geisoleerde ruimtes of voor Niet-permanent gebruik.

Veiligheidsinstructies

Lees alle verilgheidsinstructies, bedieningsinstructures, afbeeldingen en technische gegevens die bij het product zijn geleverd. Het Niet opvolgen van deze voorschriften kan leiden tot ernstig letsel of schade. De gebruiker is verplicht het product volgens de voorschriften te gebruiken, op de omgeving te letten en bijzondere aandacht te besteden aan andere Personen, met name kinderen. Houd u.altijd aan de voorgeschreiben verilgheidsrichtlijnen.

80. OPMERKING VOOR VEILIG GEBRUK

Veilige werkwijze

1. Leg het hout op de zaagtafel, zodat het uiteinde gegen demeetlat ligt. Houd het hout met uw linkerhand vast en LAST de kettingzaag zakken om te zagen. Let waar bij goed op uw handen om verwondingen te voorkomen.
2. De tafel van het zaagblok is ontworpen voor houtblokken met een maximale lengte van 1,80 m en een maximale diameter van 20 cm. De maximaal toegestane belasting op het zaagblok is 120kg
3. De kettingbescherming van het zaagblok is ontworpen voor kettingzagen met een zaagblad van maximaal 45~cm lang. Een kettingzaag met een longer zaagblad (dat buiten de kettingbescherming uitsteekt) worden nicht aanbevolen.
4. Als u de kettingzaag los van het zaagblok gelebruikt, moet u de zwenkklem en de beschemkap verwijderen.
5. De zwenkklem en de houder要去en goed worden gesmeerd.
6. Het zaagblok mag alleen op vlakke oppervlakken worden gebruikt.
7. Zorg ervoor dat de bouten en moeren op de zwenkklem en de beschemkap algid goed vastgedraaid zich. Bij het gebruik van een kettingzaag met het zaagblok is het belangrijk dat alle veriligeidsvoorschriften en -praktijknen van de fabrikant van de kettingzaag en de veriligeidsfunctionaris volledig worden nageleefd.

81. SYMBOLEN OP HET PRODUCT EN IN DE HANDLEIDING

In deze handleiding en op het product zich worden symbolen gebruikt om te wijzen op möglichke gezaren. Deze veiligheidssymbolen en hun uitleg要去en volledig worden begrepen. Let op: de waarschuwingen alleen nemen geen gezaren weg en verrangen nicht deoodzakelijkke veiligheidsmaatregelen om ongevallen te voorkomen.

Lees deze gebruiksaanwijzing zorgvuldig door voordat u het product in gebruik neemt en bewaar deze op een veilige plaats voor later gebruik.

CE-markering
Het product voldoet aan de eisen en voorschriften van de Europese Gemeenschap.

82. MONTAGEHANDLEIDING

Montage van het zaagblok met kettingzaaghouder

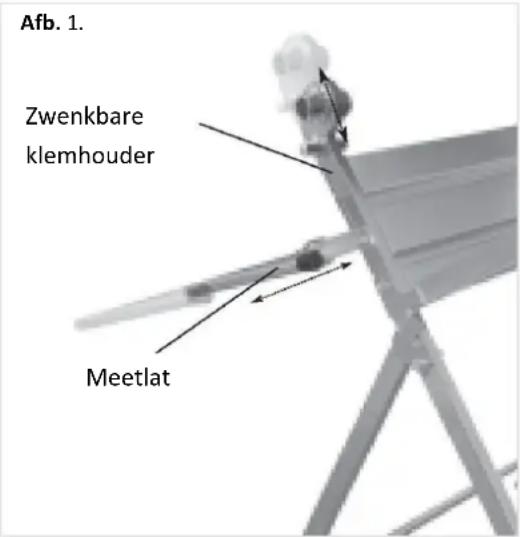

Zwenkbare klemhouser enmeetlat (afb.1)

Bevestig de zwenkklemhouser (vertical verstelbaar) met de meetstaafhouser (horizontal verstelbaar) aan de zaagtafel met behulp van de meegeleverde schroef en sluitring.

De verticale instelling van de zwenkklemhouser dient voor het aanpassen aan zwaarden van verschillende groote - hoe groter en langer het zwaard, hoe hoger de zwenkklemhouser要去 worden bevestigd. Stel deze zo in dat de punt van het zwaard boven de tafeluitsteekt, zodat het een houtblok volledig kan doorsnijden.

De meetlat kan horizontal worden versteld, zodate elkestam op de gewenste lenghte kan worden gezaagd.

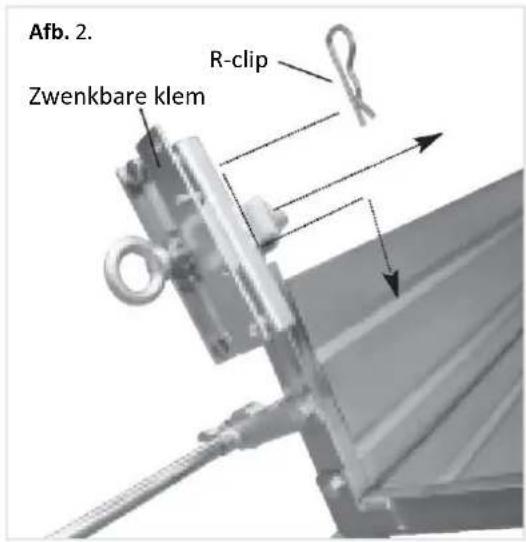

Zwenkbare klem (afb. 2)

Stek de mannelijke stang van de zwenkklem in de vrouwelijkke cilinder op de zwenkklem en het deze vast met de R-clip.

83. BEDIENING

Inbedrijfstelling

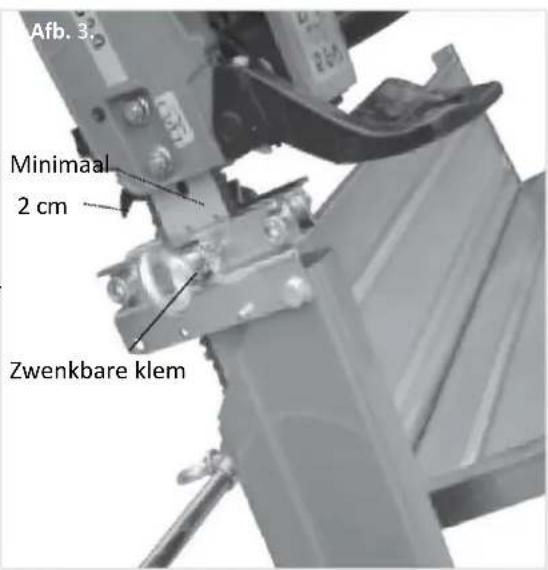

Afb. 3

Laat het zaagblad voorzichtig zakken totCUSen det twee massieve blokken in de zwenkklem en zorg ervoor dat er een afstand van 2 cm isCUSen het lichaam van de kettingzaag en de klem. Controller of het zaagblad in een hoek van ongeveer 90 graden ten opzichte van de klem staat en voldoende afstand heeft tot de ketting voordat u de schroef vastdraait. Test na het vastdraaien de bewegingsweg om er zeker van te zich dat het zaagblad raakt de zaagbank nicht

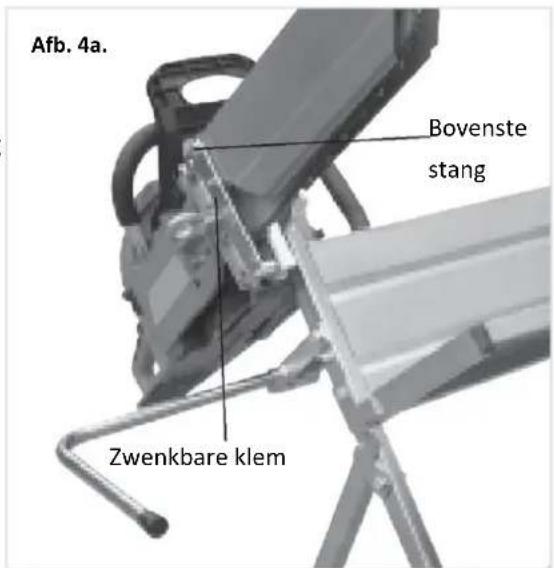

Afb. 4a

Plaats de kettingbescherming rond de bovenste stang van de zwenkklem. Bevestig de kettingbescherming met de meegeleverde schroef en moer.

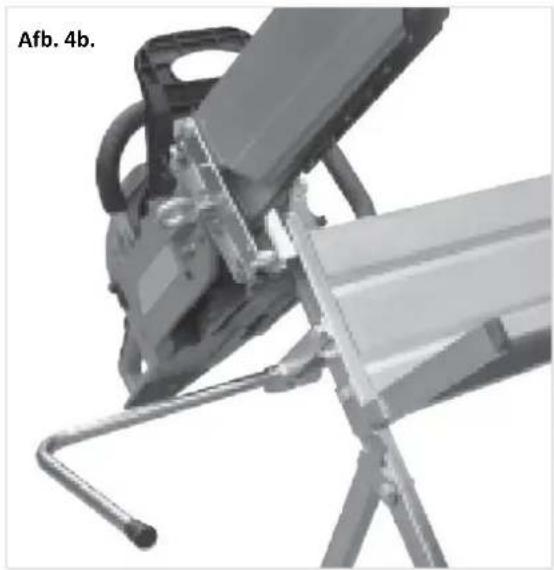

Afb. 4b

Schuif de kettingbeschermingaar behoefteaar voren enaar achefteren en zorg ervoor dat er voldoende afstand tot de ketting is.Draai de schroef vast.

Controleer nogmaals of er voldoende afstand tot de ketting is.

De zaagblok is nu klaar voor gebruik.

84. ONDERHOUD

Gebruik alleen originele accessoires en originele reserveonderdelen.

Alleen een regelmatig onderhouden en behandeld apparaat kan als bevredigende hulp dieren.

Onvoldoende onderhoud en verzorging kan leiden tot onvoorziene ongelukken en verwondingen.

85. ACCESSORIES EN RESERVEONDERDELEN

Gebruik alleen originele accessoires en reserveonderdelen om de veiligheid en de goede werkinq van het apparaat te garanderen. Meer informatie vindt u op www.FUXTEC.com.

86. ALGEMENE BESCHRIJVING

ArticleNumber: FX-SH1

Articlelomschrijving: FUXTEC zaagbok met kettingzaaghouser FX-SH1

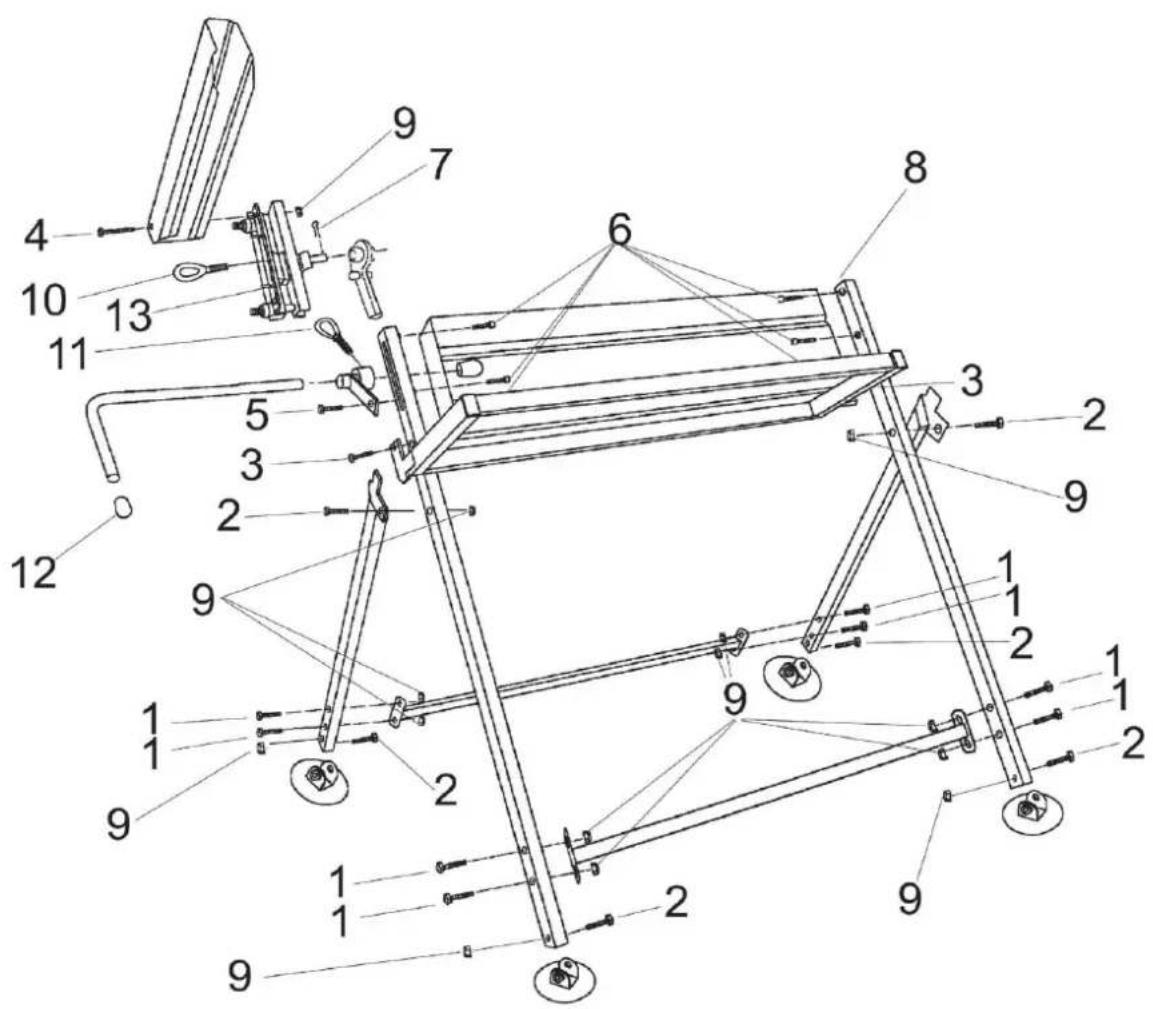

87. LEVERINGSOMVANG

Controller of het articlel volledig is volgens de beschreiben leveringsomvang. Neem bij defecte onderdelen contact op met once FUXTEC-klantenservice.

1	8x30 mm	8x
2	8x35 mm	6x
3	8x45 mm	2x
4	8x70 mm	1x
5	10x20 mm	1x
6	8x12 mm	6x
7	3 mm	1x
8		1x
9	m8	17x
10	12x30 mm	1x
11	10x20 mm	1x
12	φ 16 mm	2x
13	5x10 mm	2x

88. GARANTIE

De garantiperiode gaat in op de datum van aankoop. Bewaar het aankoopbewijs zorgvuldig als bewijs. De garantie dekt geen slijtageonderdelen en geldt Niet voor schade die is veroorzaakt door oneigenlijk gebruik, onjuiste behandeling, geweld, technische wijzigingen, het gebruik van Niet-goedgekeurde accessoires of reserveonderdelen, of reparatiepogingen door nicht-geauthoriseerde Personen. Garantiewerkzaamheden mogen uitsluitend worden uitgevoerd door geauthoriseerde gespecialiserde bedrijven of servicepartners. Deze voorwaarden gelden als aanvulling op de wettelijk gegenerechten, die per land können verschillen.

89. AFVALVERWERKING

Het verpakkingsmaterial bestaat voornamelijkuit recyclebare materialen. Gieve alle verpakkingsonderdelen af te voeren volgens de lokale voorschriften voor afvalscheiding. Door de verpakking te recycleren, levert u een waardevolle bijdrage aan de bescherming van het milieu en het duurzame gebruik van hulpbronnen.

Dit product mag Niet met het normale huisvuil worden weggegooid. Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (AEEA - Afgedankte Elektrische en Elektronische Apparatuur)要去 het apparaat aan het einde van+zijn levensduur worden ingeleverd bij een erkend inzamelpunt voor afgedankte elektrische en elektronische apparatuur. De juiste verwijdering en recycling van de materialen dragen bij aan de bescherming van het milieu en de menselijk gezondheid. Voor meer informatie over het returnerenen en verwijdersenkest u contact opnemen met uw lokale afvalverwerkingsbedrijf of met de dealer waar u het product hebt gekocht.

90. -KLANTENSERVICE

Voor vragen over garantie, reparatie of reserveonderdelen kunt u contact opnemen met:

FUXTEC GmbH

Kappstraße 69

71083 Herrenberg

Duitsland

Telefoon: 070329560888

E-mail: [e-mail]

Opmerking: staat geen retourzendingen of reparaties maar dit adres. Neem voor retourzendingen in geval van garantie contact op met unsere klantenservice.

91. AUTEURSrecht

Alle rechten voorbehonden. De inhoud van deze handleiding is autoursrechtelijk beschermd. Het gebruik ervan is toegestaan in het kader van de bediening. Elk ander gebruik of elke andere reproductive is[zonder schriftelijke toestemming van FUXTEC GmbH Niet toegestaan. FUXTEC GmbH behoudt zich hetrecht voor om[zonder voorafgaande kennisgeving wijzigingen in deze handleiding aan te brengen.
