NÁVOD K OBSLUZE FX-SH1 Fuxtec

1. Uvod a bezpečnost 81

2. Pokyny pre bezpechné použivanie 82

3. Symboly na Produkta a v návode 83
4. MontáznePokyny 83
5. Prevadzka 84
6. Udrzba 85
7. Príslušenstvo a náhradné diely 85
8. Vseobecny popis 85
9. Obsah dodávky. 86
10. Zaruka 88
11. Likvidácia 88
12. Zákaznicky servis 88
13. Automé préva 88

Česká verze 89

1. Uvod a bezpečnost 89
2. Pokyny pro bezpechné použivání 90
3. Symboly na Produktu a v návodu 91
4. Montázní námod 91
5. Provoz 92
6. Udrzba 93
7. Prisluosenstvi a nahrdni dily 93
8. Obecný popis 93
9. Rozsah dodávky 94
10. Záruka 96
11. Likvidace 96
12. Zákaznicky servis 96
13. Automska prava 96

DEUTSCH

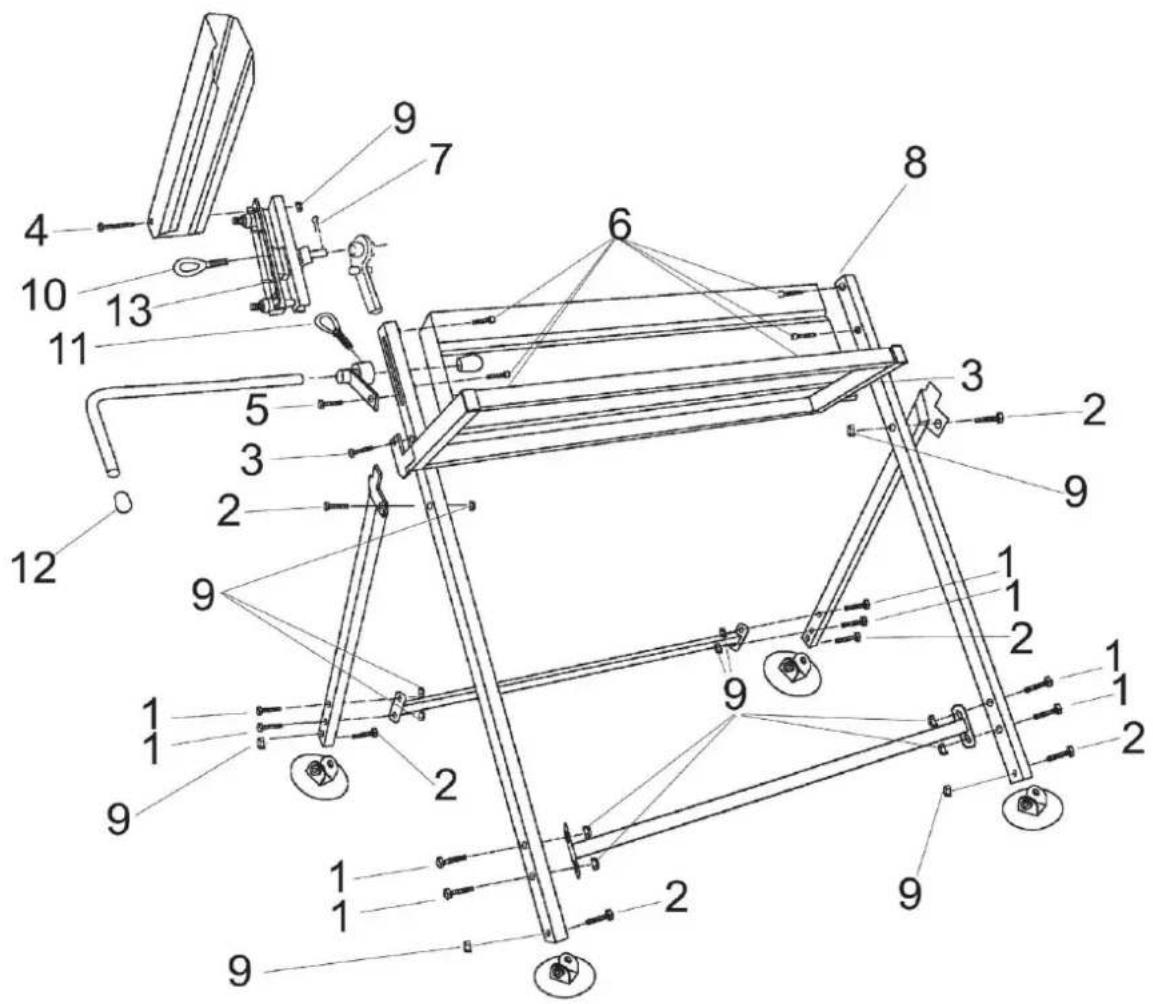

Skontrolujte, Či je tovar kompletný podl’a popisu obsahu dodávky. V pripadé poškodenych dielov kontaktujte nás zákaznicky servis FUXTEC.

1	8x30 mm	8x
2	8x35 mm	6x
3	8x45 mm	2x
4	8x70 mm	1x
5	10x20 mm	1x
6	8x12 mm	6x
7	3 mm	1x
8		1x
9	m8	17x
10	12x30 mm	1x
11	10x20 mm	1x
12	φ 16 mm	2x
13	5x10 mm	2x

127. ZÁRUKA

Prid prvnim pouzitim produktu si pečlive prečte tento originálné námod k obšluze a dodržujte věchny pokу. Dokument uschovejte pro pozdějsí použítí nebo pro dalási majitele. Seznámte se s funkcem i správním použiváním produktu. Dodržujte věchny bezpečnostnéPokyny uvedené v servisné príručce. Vždy jegnejte zodpovedné a ohleduplné vúči tretím osobám. Provozovatel nese odpovednost za nebody nebo ohroženi třétích osob.

Pouziti v souladu s urcenim

Vyrobek smí byt použiván pouze v souladu s jeho určeným učelem. Jakékoli jiné použití se považuje za použiti v Rozporu s určeným učelem. Za škody nebo zraněni jakéhokoli druhu, které z toho vyplynou, odpovídá vyhradné uživotel nebo provozovatel; vyrobce za ně nenese Žádnou opdovědnost. Vezměte prosím na vědomí,Že produkt není určen pro komerční,řemeslné nebo průmyslově použití. Záruka nebo opdovědnost je vyloučena,Pokud je produkt používan v takovych oblastech použítí nebo pri srovnatelných Činnostech.

Nedovolte, aby produkt montovala, uvaděla do provozu, nastavovala nebo obsluhovala osoba, která sityto poukyny uplně nepřecetla a neporozuměla jim. Tento produkt je určen vyhradné pro dobre izolované prostory nebo pro dočasné použití.

BezpečnostníPokyny

Přěctěte si věchny bezpečnostní poukyny, námody k obšluze, obrázky a technické udaje priložené k produktu. Nedodrženi těchto pouků může věst k vázným zraněním nebo škodám. Obšluha je povinna používat produkt v souladu s určením, dbát na okolí a věnovat zvlástné pozornost ostatné osobám, zejměna dětem. Vždy dodržujte stanovené bezpečnostní poukyny.

132. POKNY PRO BEZPEČNÉ POUžÍVÁNÍ

Bezpečný zpúsob práce

1. Položte drevo na stul pily tak, aby jeho konec lezel na méridle. Drzte drevo levou rukou a spustte retezovou pilu pro rezani. Davejte pritom pozor na své ruce, abyste se nezranili.
2. Stul rezacho bloku je urcen pro drevené kmeny o maximní delce 1,80 m a maximním prüméru 20 cm. Maximní prípustné na rezacim stole je 120 kg.
3. Kryt štežu štežaco bloku je určen pro štežové pily s delkou listy maximálne 45 cm. Štežová pila s delši listou (která prśahuje kryt štežu) se nedoporučuje.
4. Pokud používáte štežovou pilu oddělené od šrezacího bloku, musité sejmout otočnou svorku a kryt.
5. Otočná svorka a držák musí být dobre namazány.
6. Žezacblokmíbystpouživán pouze na rovnych plochach.
7. Dbejte na to, aby srouby a matice na otočné svorkě a ochranném zařizení byly vždy pevně utažené.
   Pri použivani štežové pily s pilovým blokem je duležité dodržovat všechny bezpečnostní prédpisy a postupy vyrobce štežové pily a bezpečnostního technika.

133. SYMBOLY NA PRODUKTU A V NÁVODU

V to navodu a na samotném produktu jsou pouzity symboly, které upozornují na mozné nebezpeci. Tyto bezpečnostní symboly a jejich vysvětlení je nutné plné pochopit. Upozornění: Varovné poukny samy o sobě neodstránují nebezpeci a nenahrazují nezbytná bezpečnostní opatřění k prevenci nahod.

Pred uvedenim produktu do provozu si pečlive prěctěte tento námod k obsluze a uložte jej na bezpečné místě pro pozdějsí použití.

Značka CE

Produkt splnje pozadavya a predpisy Evropskeho spolecenstvi.

134. MONTÁZNÍ NÁVOD

Montáž piloveho bloku s držakem retězové pily

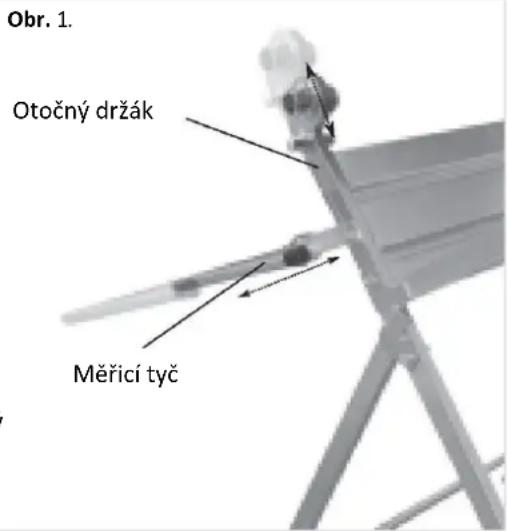

Otočný držák svorky a měřić tyc (obr. 1)

Upevněte držák otočné svorky (vertikálně nastavitelný) s držákem měřić tyće (horizontalé nastavitelný) do stolu pily pomoci dodaného šroubu a podložky.

Vertikánlí nastavení otočného držák slouží k
prizpúsobení pilovým kotoučúm rúzních velikosti – Čím
větěsí a delší je pilový kotouč, tím vyěse by měl byt otočné
držák umistěn. Nastavte jej tak, aby špička piloveho
kotouče présahovala stůl, aby mohl zcela proříznout
kmen děva.

Měřić tyc lze nastavit horizontalé, aby bylo možné kaźdy kmen nařezat na požadovanou délku.

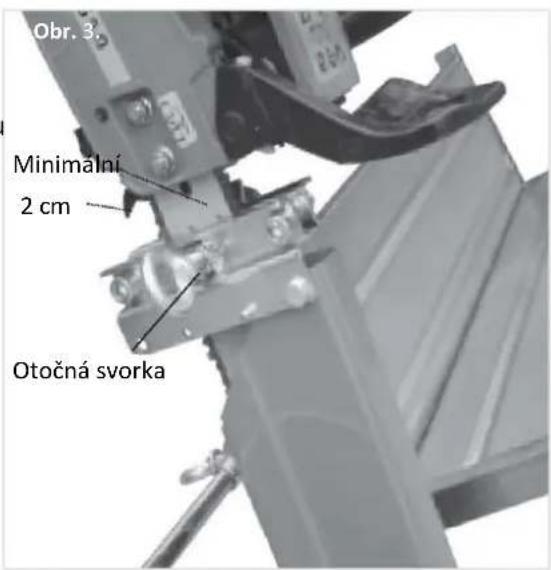

Opatrně spustte pilový mec do polohy mezi dvěmasivními bloky v otočné svorkě a dbejte na to, abymezi telem šretězové pily a svorkou byla vzdálenost 2cm. Pred utažením sroubu se ujistěte, ze mec je v uhlupriblžné 90 stupů ke svorce a má dostatečnouvzdálenost od šretězu. Po utaženi zkontrolujtepojezdovou dráhu, abyste se ujistili, ze mec se nedotýká pily

Obr. 4a

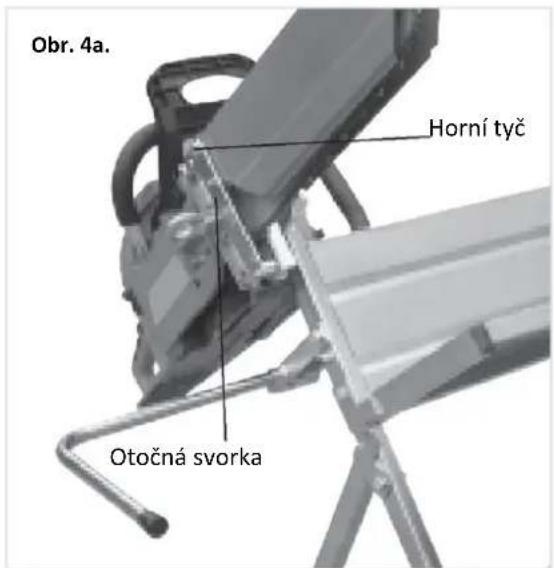

Umistete kryt retezu kolem horni tyce otocné svorky. Kryt retezu upevnete pomoci dodaneho sroubu amatrice.

Obr. 4b

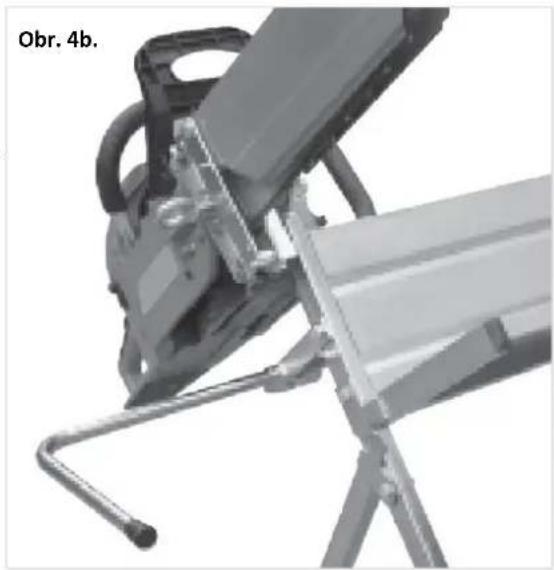

Posunte kryt retezu podle potreby dopredu a dozadu a dbejte pritom na dostatecnou vzdalenost od retezu. Utahnene sroub.

Znovu zkontrolujte, zda je dostatečná vzdálenost od šretězu.

Rezacblokeyni pripravenk pouziti.

136. UDRZBA

Používejte pouze originál príslušenstvi a originál náhradní díly.

Pouze pravidelné udržované a osetřované zaři zení můze sloužit jako uspokojiva pomücka.

Nedostatečná udrzba a péče mohou věst k nepředvídatelným nehodám a zraněním.

137. PRISLUSENSTVI A NAHRADNI DILY

Používejte pouze originálni príslušenstvá náhradní díly, abyste zajistili bezpečnost a bezchybnou funkci zařizení. Dalí informace majdete na stránkách www.FUXTEC.com.

138. OBECNY POPIS

Název produktu: FUXTEC pilový stojan s držákem štežové pily FX-SH1

139. ROZSAH DODÁVKY

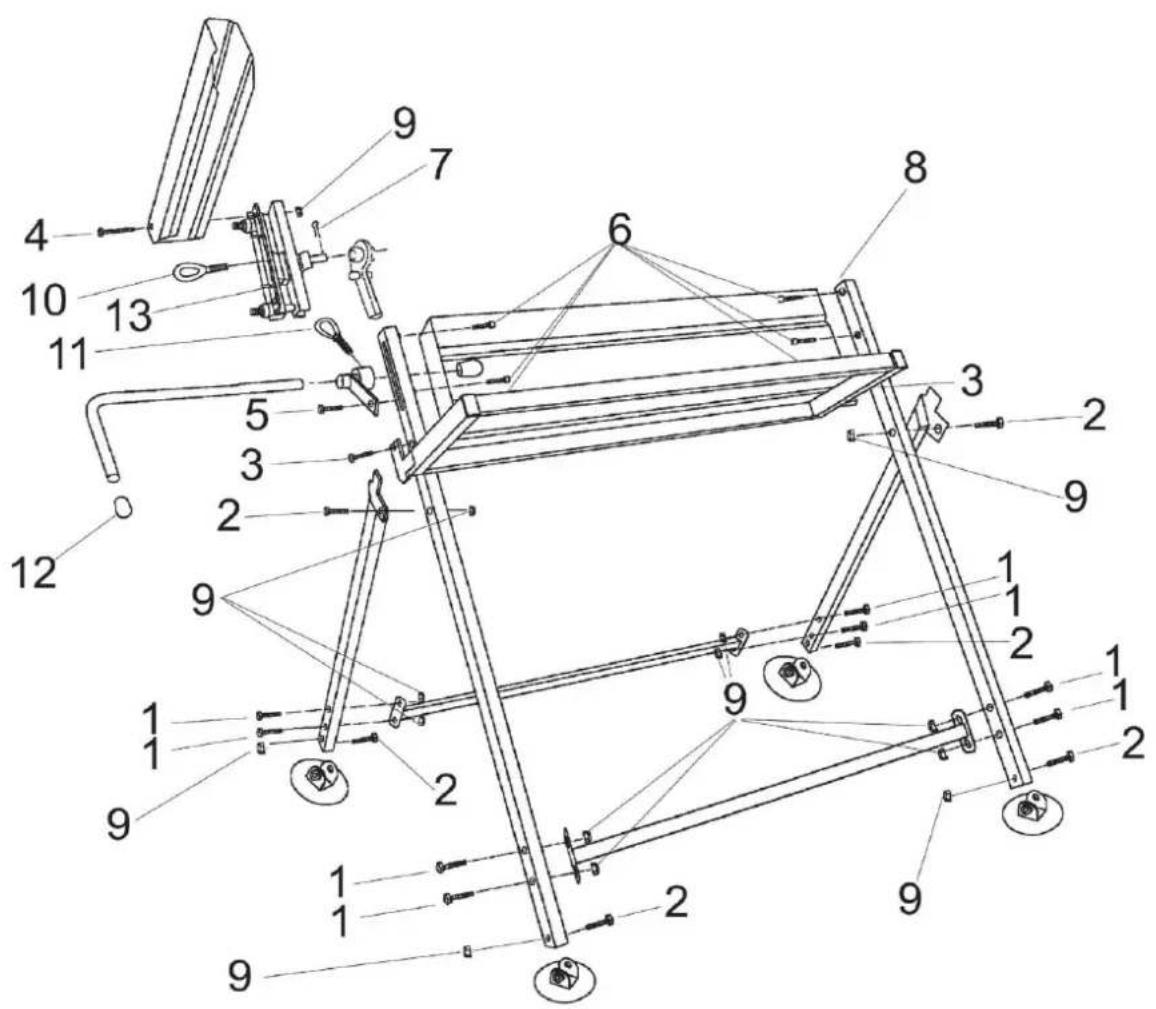

Zkontrolujte prosim uplnost zbozi podle popisu obsahu baleni. V pripad vadnych dlu se obratte na nas zakaznicky servis FUXTEC.

1	8x30 mm	8x
2	8x35 mm	6x
3	8x45 mm	2x
4	8x70 mm	1x
5	10x20 mm	1x
6	8x12 mm	6x
7	3 mm	1x
8		1x
9	m8	17x
10	12x30 mm	1x
11	10x20 mm	1x
12	φ 16 mm	2x
13	5x10 mm	2x

140. ZÁRUKA

Záručí doba zaćiná dneh zakoupení. Učtenku o zakoupení si pečlivě uschovejte jako doklad. Záruka se nevztahujé na opotřebitelné díly a neplatí pro škody způsoběné nasprávným používaním, nasprávnou manipulaci, použitím síly, technickými upravami, použitím neschvalenych príslušenstvi nebo nahradnich dílú aPokusy o opravu neautorizovanými osobami. Záručí práce smí povádet výhradné autorizované odborné firmy nebo servisné partnerě. Tyto podmínky platí jako doplněk k zákonném záručním przyům, která se mohou v Jednotlivych zemích lišit.

141.LIKVIDACE

Obalovy material je prevažne vyroben z recyklovatelnych materiálu. Veskeré současti obalu zlikvidujte v souladu s mistrimi predpisy pro třiděné oppadu. Recyklací obalu vyznámě prispíváte k ochraněživotniho prostředí a udržitelnému vyuzívaní zdrojú.

Tento produit nésmi bêt likvidován s běznám domovním odpadem. V souladu s evropskou směrnici 2012/19/EU o odpadních elektrických a elektronických zařizeních (WEEE - Waste Electrical and Electronic Equipment) musí bêt zařizení na konci svéživotnosti odevzdáno v autorizovaném sběrném miste pro odpadní elektrická a elektronická zařizení.

Správná likvidace a recyclace materialú prispívá k ochraněživotné prostreřédá lidského zdraví. Dalá informace o vracéní a likvidaci ziskáte u mistroné ušadu pro nakladání s opdady nebo u prodejce, u kterého jste produkt zakoupili.

142. ZAKAZNICKY SERVIS

V pripadé dotazú tykajících se záruky, oprav nebo náhradnich dlú se obratte na:

FUXTEC GmbH

Kappstraße 69

71083 Herrenberg

Nemecko

Telefon: [phone]

E-mail: [e-mail]

Upozorneni: Na tutu adresu nezasilejte Žádné vracné zboží ani zboží k oprave. V pripadě reklamace se obratte na nás zákaznicky servis.

143. AUTORSKA PRÁVA

Vsechna prava vyhrazena. Obsah tohoto nadvu je chränen autorskym pravem. Jeho pouziti je povoleno v rámci obsluhy. Jakékoli dalsi pouziti nebo Rozmnožovani bezpisemného souhlasu spolecnosti FUXTEC GmbH je zakázano. Spolecnost FUXTEC GmbH si vyhrazuje pravo provadět zmeny v tomtó nadvu k obsslze i bez prédchozího oznámeni.

FUXTEC

FUXTEC GmbH

Kappstraße 69

71083 Herrenberg | Germany
