MODE D'EMPLOI FX-SH1 Fuxtec

Version française 24

1. Introduction et sécurité 24
2. Remarque concernant l'utilisation en toute sécurité 25

3. Symboles sur le produit et dans le manuel 26

4. Instructions de montage 26

5. Fonctionnement 27
6. Maintenance 28
7. Accessoires et pieces de rechange 28
8. Description générale 28
9. Contenu de la livraison 29
10. Garantie 31
11. Recyclage 31
12. Service clientèle 32
13. Protection des droits d'auteur 32

Lisez attentivement ce mode d'emploi original avant la première utilisation du produit et suivez toutes les instructions. Conservez ce document en lieu sur pour pouvoir vous y reférer ultérieurement ou le transmettre au prochain propriétaire. Familiarisez-vous avec les fonctions et l'utilisation correcte du produit. Respectez toutes les consignes de sécurité figurant dans le manuel d'entretien. Agissez toujours de manière responsable et respectueuse envers les tiers. L'exploitant est responsable des accidents ou des dangers causés à des tiers.

Utilisation conforme

Le produit doit être utilisé uniquement conformément à sa destination. Toutte'utilisation autres que celle prévue est considérée comme non conforme. L'utilisateur ou l'exploitant est seul responsable des dommages ou blessures de toute nature qui en résultat; le fabricant décline toute responsabilité à cet égard. Veuillez notes que le produit n'est pasçu pour une'utilisation commerciale,artisanale ou industrielle. Toute garantie ou responsabilité est exclue si le produit est utilisé dans de tels domaines d'application ou pour des activités similaires.

Ne permette à aucune personne n' ayant pas lu et compris intégralement ces instructions de monter,mettre en service, régler ou utiliser le produit. Ce produit est exclusivement destiné à être utilisé dansdes pièces bien isolées ou pour une utilisation non permanente.

Consignes de sécurité

Lisez toutes les consignes de sécurité, les instructions d'utilisation, les illustrations et les informations techniques fournies avec le produit. Le non-respect de ces consignes peut entraîner des blessures graves ou des dommages importants. L'utilisateur est tenu d'utiliser le produit conformément à l'usage prévu, de préter attention à l'environnement et de faire particulièrement attention aux autres personnes, en particulier aux enfants. Respectez toujours les consignes de sécurité prescrites.

28. REMARQUE CONCERNANT L'UTILISATION EN Toute SECURITE

Méthode de travail sûre

1. Placez le bois sur la table de sciage de maniere à ce que son extrémité repose contre la règle graduée. Maintenez le bois fermement de la main gauche et abaissez la tronçonneuse pour scier. Veillez à protégger vos mains afin d'éviter toute blessure.
2. La table du bloc de sciage est donc pour accueillir des troncs de bois d'une longueur maximale de 1,80 m et d'un diamètre maximal de 20 cm. La charge maximale admissible sur le bloc de sciage est de 120 kg.
3. Le pare-chaine du bloc de sciage est conçu pour les tronçonneuses dont la longueur de guide-chaine ne dépasse pas 45 cm. L'utilisation d'une tronçonneuse avec un guide-chaine plus long (dépassant du pare-chaine) n'est pas recommandée.
4. Si vous utilisez la tronconenne separation du bloc de sciage, vous nevez retarder la pince pivotante et la protection.
5. La pince pivotante et le support doit être bien lubrifiés.
6. Le bloc de sciage ne doit être utilisé que sur des surfaces planes.
7. Veiliez à ce que les vis et les écrous de la pince pivotante et du dispositif de protection soient toujours bien serrés.

Lors de l'utilisation d'une tronçonneuse avec le bloc de sciage, il est important de respecter scrupuleusement toutes les consignes et pratiques de sécurité du fabricant de la tronçonneuse et du responsable de la sécurité au travail.

29. SYMBOLES SUR LE PRODUIT ET DANS LE MANUEL

Ce manuel et le produit lui-même utilisent des symboles pour signaler les dangers potentiels. Cesymboles de sécurité et leurs explications doivent être parfaitement compris. Remarque : les avertissements ne suppriment pas les dangers et ne replacent pas les mesures de sécurité nécessaires pour éviter les accidents.

Lisez attentivement ce mode d'emploi avant demettre le produit en service et conserveze-le dans un endroit sur pour pouvoir le consulter ulterieurement.

Marquage CE

Le produit est conforme aux exigences et aux réglementations de la Communauté française.

30. INSTRUCTIONS DE MONTAGE

Montage du bloc de sciage avec support pour tronçonneuse

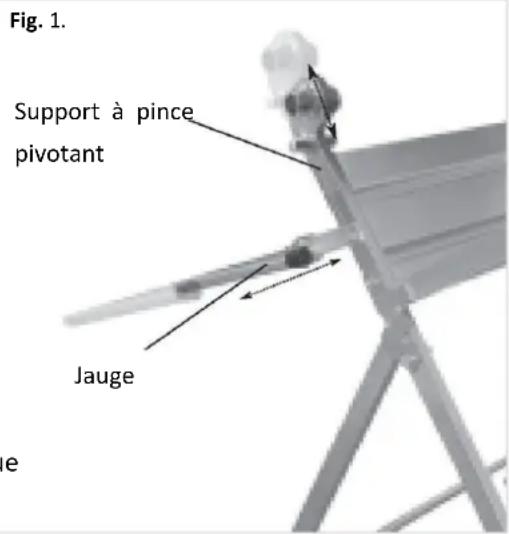

Support à pince pivotant et règle graduée (fig. 1)

Fixez le support à pince pivotante (réglable verticalément) avec le support de jauge (réglable horizontally) à la table de sciage à l'aide de la vis et de la rondelle fournies.

Le réglage vertical du support de pince pivotante permet de l'adapter à des lames de différentes tailles : plus la lame est grande et longue, plus le support de pince pivotante doit être place haut. Réglez-le de manière à ce que la pointe de la lame dépasse de la table afin de pouvoir couper complètement un tronc d'arbre. La règle graduée peut être réglée horizontally affirm que chaque tronc puisse être coupé à la longueur souhaitée.

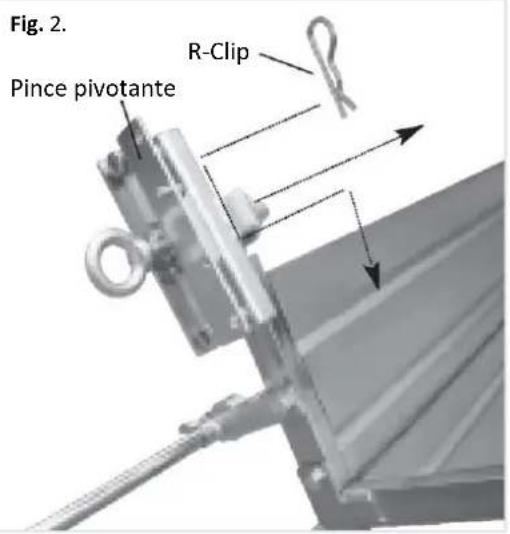

Pince pivotante (fig. 2)

Insérez la tige mâle de la pince pivotante dans le cylindre femelle de la pince pivotante et fixez-la à l'aide du clip en R.

31. FONCTIONNEMENT

Mise en service

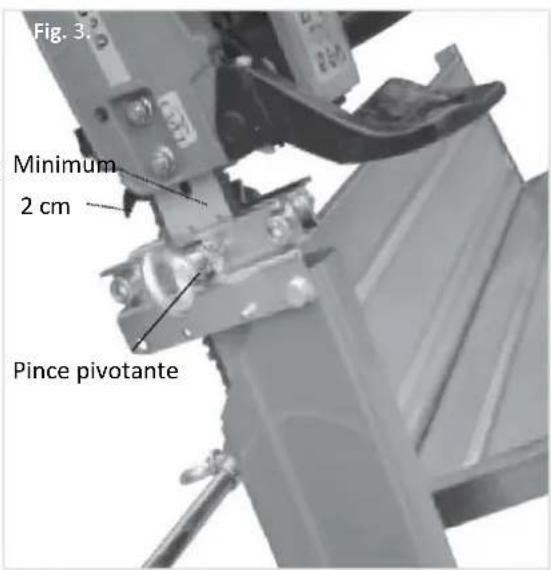

Fig. 3

Abaissez délicatement le guide-chaine entre les deux blocs massifs de la pince pivotante et veillez à laisser un espace de 2 cm entre le corps de la tronçonneuse et la pince. Assurez-vous que le guide-chaine forme un angle d'environ 90 degrés par rapport à la pince et qu'il est suffisamment éloigné de la chaine avant des serrer la vis. ÀpRES le serrage, testez la course pour vous assurer que la lame ne touche pas le banc de sciage

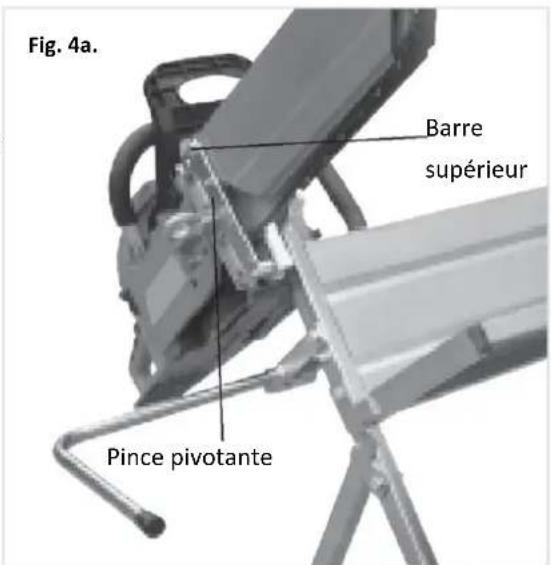

Fig. 4a

Placez le garde-chaine autour de la barre supérieure de la pince pivotante. Fixez le garde-chaine a l'aide de la vis et de I'ecrou fournis.

Faites glisser le garde-chaine vers l'avant ou vers l'arrière selon les besoin, en veillant àMAINTER une distance suffisante par rapport à la chaine. Serrez la vis.

Vérifiez à nouveau que la distance par rapport à la chaine est suffisante.

Le bloc de sciage est maintainant prét à l'emploi.

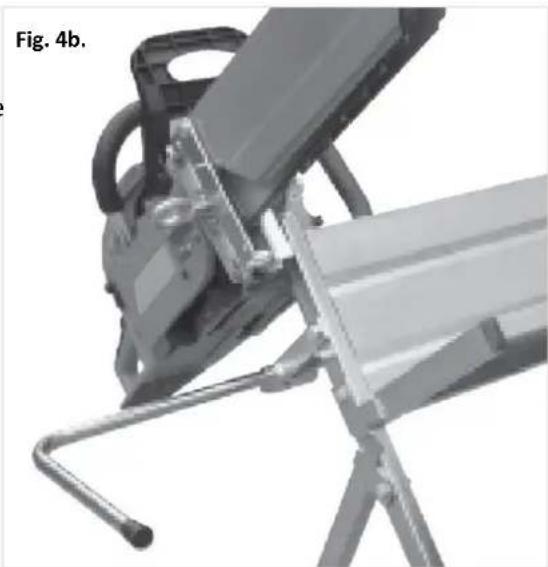

Fig. 4b

32. MAINTENANCE

Utilisez uniquement des accessoires et des pieces de rechange d'origine.

Seul un apparéil régulièrement entretenu etTraitse peut servir d'aide satisfaisante.

Un entretien et des soins insuffisants peuvent entrainer des accidents et des blessures imprévus.

33. ACCESSORIES ET PIECES DE RECHANGE

Utilisez uniquement des accessoires et des pieces de rechange d'origine afin de garantir la sécurité et le bon fonctionnement de l'appareil. Vous trouvez de plus amples informations sur www.FUXTEC.com.

34. DESCRIPTION GÉNÉRALE

Référence : FX-SH1

Désignation de l'article : Chevalet de sciage FUXTEC avec support de chaîne FX-SH1

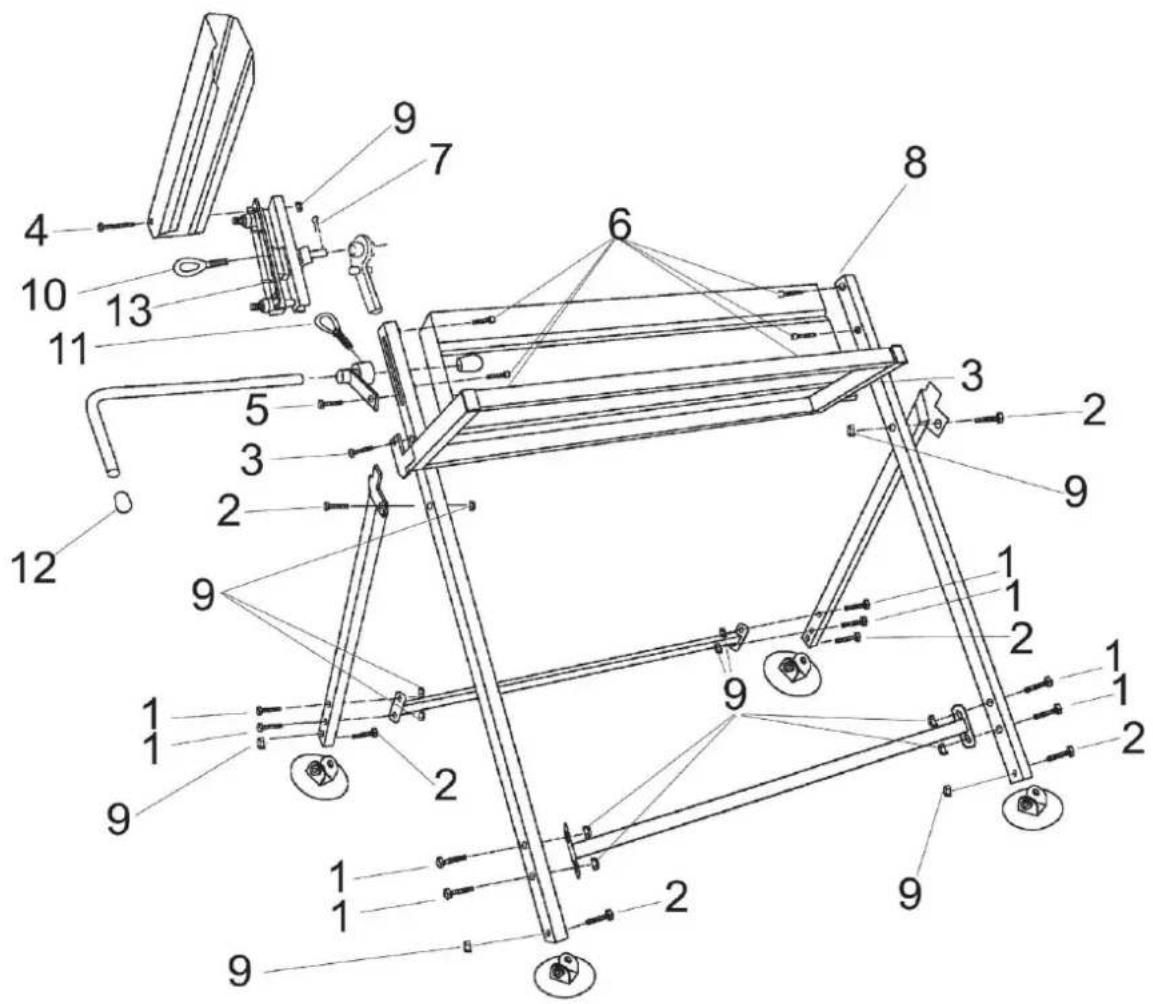

35. CONTENU DE LA LIVRAISON

Veuiliez vérifier que l'article est complat conformément au contenu de la livraison précrit. En cas de pieces défectueuses, veuillus contacter notre service clientèle FUXTEC.

1	8x30 mm	8x
2	8x35 mm	6x
3	8x45 mm	2x
4	8x70 mm	1x
5	10x20 mm	1x
6	8 x 12 mm	6x
7	3 mm	1x
8		1x
9	m8	17x
10	12x30 mm	1x
11	10 x 20 mm	1x
12	φ 16 mm	2x
13	5x10 mm	2x

36. GARANTIE

La période de garantie commence à la date d'achat. Veuillez conserveur soigneusement la preuve d'achat. La garantie ne couvre pas les pieces d'usure et ne s'applique pas aux dommages causés par une utilisation inappropriée, une manipulation incorrecte, l'usage de la force, des modifications techniques, l'utilisation d'accessoires ou de pieces de rechange non homologues, ainsi que par des tentatives de réparation effectuées par des personnes non autorisées. Les travaux sous garantie ne peuvent être effectuels que par des entreprises spécialisées ou des partenaires de service agréés. Ces conditions s'appliquent en complément des droits de garantie légaux, qui peuvent varier d'un pays à l'autre.

37. RECYCLAGE

Le matériel d'emballage se compose principalement de matériaux recyclables. Veuillez éliminer tous les éléments d'emballage conformément aux réglementations locales en matière de tri des déchets. En recyclant l'emballage, vous apportez une contribution précieuse à la protection de l'environnement et à l'utilisation durable des ressources.

Le 1er janvier 2015, est entre en application le décret 2014-1577 du 23 décembre 2014 relat à la signalétique commune des produits recyclables qui relèvent d'une consigne de tri. Ce décret entérine utilise du logo TRIMAN qui s'applique aux produits recyclables.

Le TRIMAN est une signalétique qui répond à une obligation réglementaire et fait l'objet d'une diffusion auprès des consommateurs. Conformément au décret d'application relatif à la signalétique commune des produits recyclables qui relèvent d'une consigne de tri précise, tout metteur sur le marché de produits recyclables soumis à un dispositif de responsabilité élargie des producteurs doit apposer une signalétique commune sur ses produits, ou à défaut sur l'emballage, la notice ou tout autre support y compris dématérialisé, informant le consommateur que ceux-ci relièvent d'une consigne de tri.

FR

Cet appeareil, ses accessoires, cordons et batteries se recyclent

A DEPOSER

A DEPQSER

EN DECHETERIE

Sur www.quifeairedemesdechets.fr, nation ou le don de votre apparée !!!

ÉLÉMENTS D'EMBALLAGE À SEPARER ET À DEPOSER DANS LE BAC DE TRI

38. SERVICE CLIENTÉLE

Pour toute question concernant la garantie, les réparations ou les pièces de rechange, veuilles contacter :

FUXTEC GmbH

Kappstraße 69

71083 Herrenberg

Allemagne

Remarque: veuillez ne pas envoyer de retours ou de réparations à cette adresse. Pour les retours sous garantie, veuillez contacter notre service clientèle.

39. PROTECTION DES DROITS D'AUTEUR

Tous droits réservés. Le contenu de ce manuel est protégé par le droit d'auteur. Son'utilisation est autorisée dans le cadre de l'utilisation de l'appareil. Toute'utilisation ou reproduction dépassant ce cadre est interdite sans l'autorisation écrite de FUXTEC GmbH. FUXTEC GmbH se réserve le droit d'apporter des modifications à ce manuel d'utilisation sans communication préalable.
