GEBRUIKSAANWIJZING FX-LBP185TPRO Fuxtec

Nederlandse versie 93

1. Introductie en beveiliging....93
2. Opmerking over veilig gebruik....93
3. Symbolen op het product....96
4. Leveringsomvang 96
5. Montage 97
6. Bedieningsinstructies ....97
7. Operatie....99
8. opslag 101
9. Onderhoud....101
10. Storingsdiagnose en maatregelen....103
11. Accessoires en reserveonderdelen ....105
12. Algemene beschrijving ....105
13. Technische gegevens....105
14. Garantie....106
15. Verwijdering....106
16. Klantenservice....106
17. Auteursrechtelijke bescherming....106

Svenska versionen....107

Lees deze originele gebruiksaanwijzing zorgvuldig door voordat u het product voor het eerst gebruikt en volg alle instructies op. Bewaar het document op een veilige plaats voor toekomstige raadpleging of voor volgende eigenaars. Maak uzelf vertrouwd met de functies en het juiste gebruik van het product. Neem alle veiligheidsinstructies in de servicehandleiding in acht. Ga altijd verantwoordelijk en attent om met derden. De gebruiker is verantwoordelijk voor ongevallen of gevaren voor derden.

Beoogd gebruik

Het product mag alleen worden gebruikt in overeenstemming met het beoogde doel. Elk ander gebruik wordt beschouwd als oneigenlijk gebruik. De gebruiker of bediener is als enige aansprakelijk voor daaruit voortvloeiende schade of letsel van welke aard dan ook; de fabrikant aanvaardt hiervoor geen enkele aansprakelijkheid. Houd er rekening mee dat het product niet is ontworpen voor commercieel, handels- of industrieel gebruik. Garantie of aansprakelijkheid is uitgesloten als het product wordt gebruikt in dergelijke toepassingsgebieden of vergelijkbare activiteiten.

Laat het product niet installeren, in bedrijf stellen, afstellen of bedienen door iemand die deze instructies niet volledig heeft gelezen en begrepen. Dit product is uitsluitend bedoeld voor goed geïsoleerde ruimtes of voor niet-permanent gebruik.

Veiligheidsinstructies

Lees alle veiligheidsinstructies, bedieningsinstructies, illustraties en technische informatie die bij het product worden geleverd. Het niet opvolgen van deze instructies kan leiden tot ernstig letsel of schade. De gebruiker is verplicht het product te gebruiken waarvoor het bedoeld is, aandacht te besteden aan de omgeving en in het bijzonder rekening te houden met andere personen, vooral kinderen. Houd u altijd aan de opgegeven veiligheidsrichtlijnen.

104. OPMERKING OVER VEILIG GEBRUIK

Opmerkingen over het gebruik van deze handleiding Grafische voorstellingen

Alle belangrijke onderdelen van het apparaat worden in deze handleiding geïllustreerd en uitgelegd. De bedienings- en gebruiksinstructies worden ondersteund door bijbehorende illustraties.

Symbolen in de tekst

De stappen en procedures die in deze handleiding worden beschreven, kunnen een andere naam hebben:

• Stap of procedure zonder illustratie
  De werkstap wordt puur in tekstvorm beschreven.
• Stap of procedure met illustratie en itemnummers
  De actie wordt bovendien ondersteund door een grafiek met itemnummers.
  Voorbeeld:
  • Schroeven losdraaien (1)
  • Bedieningshendel (2)

Betekenis van de symbolen

Waarschuwing - kans op ongelukken, verwondingen of aanzienlijke materiële schade

Let op - risico op schade aan het apparaat of onderdelen

Opmerking - Niet verplicht, maar nuttig voor een beter begrip en optimaal gebruik

Uitrusting en functies

Deze handleiding is van toepassing op verschillende modelvarianten met verschillende uitrustingen.

Sommige van de beschreven onderdelen zijn niet in elk model geïnstalleerd.

Overeenkomstige toepassingen en onderdelen zijn gelabeld en verkrijgbaar als speciale accessoires van FUXTEC GmbH.

Technologische ontwikkelingen

Ons bedrijfsprincipe is de voortdurende verbetering van kwaliteit en prestaties.

Onze technologie wordt daarom voortdurend geoptimaliseerd.

Als de functies of het uiterlijk van uw apparaat afwijken van de illustraties in deze handleiding, neem dan contact op met uw erkende vakhandelaar.

Wij aanvaarden geen verantwoordelijkheid voor wijzigingen, aanpassingen of verdere ontwikkelingen die niet in deze handleiding worden beschreven.

Veiligheidsmaatregelen

Speciale veiligheidsmaatregelen moeten in acht worden genomen bij het omgaan met dit elektrische gereedschap.

Lees alle veiligheidsinstructies en waarschuwingen zorgvuldig door, zorg ervoor dat u ze volledig begrijpt en volg ze consequent op.

Onzorgvuldig of onjuist gebruik van een bladblazer kan leiden tot ernstig of dodelijk letsel.

Uw vakhandelaar heeft de bediening van het apparaat gedemonstreerd. Neem alle toepasselijke plaatselijke veiligheidsvoorschriften, normen en gedragscodes in acht.

Algemene veiligheidsinstructies

Minderjarigen mogen geen bladblazer bedienen.

Houd niet-betrokken personen, vooral kinderen en dieren, uit de buurt van het werkgebied.

De exploitant is verantwoordelijk voor het niet in gevaar brengen van derden of het beschadigen van hun eigendommen.

Leen of verhuur het apparaat nooit zonder de bijbehorende gebruiksaanwijzing. Zorg ervoor dat iedereen die het apparaat gebruikt de gebruiksaanwijzing kent en begrijpt.

Geschiktheid voor gebruik

Het apparaat mag alleen worden bediend door personen die:

uitgerust, gezond en lichamelijk en geestelijk fit zijn,

op tijd pauzes nemen als je vermoeid raakt,

niet onder invloed zijn van alcohol, drugs of medicijnen die het reactie-, coördinatie- of beoordelingsvermogen aantasten.

Toegestane accessoires

Gebruik alleen accessoires die speciaal zijn goedgekeurd en geleverd voor uw model.

Andere accessoires mogen niet worden gebruikt - ze verhogen het risico op ongelukken.

We aanvaarden geen aansprakelijkheid voor schade of letsel veroorzaakt door niet-geautoriseerde accessoires.

Geschikte kleding en beschermende uitrusting

Draag stevige, nauwsluitende kleding die voldoende bewegingsvrijheid biedt.

Beschermende kleding wordt aanbevolen.

Vermijd losse jassen, sjaals, stropdassen, sieraden, wijdvallende broeken of los lang haar dat door de luchtinlaat verstrikt kan raken.

Draag stevige, slipvaste veiligheidsschoenen, het liefst met een stalen neus.

Draag een veiligheidsbril, veiligheidsscherm of veiligheidsbril met zijbescherming.

Draag gehoorbescherming (bijvoorbeeld oordoppen of oorkappen).

Gebruik slipvaste, stevige handschoenen, bij voorkeur van leer (bijvoorbeeld chroomleer).

Tanken en omgaan met brandstof

Zet de motor altijd uit voordat u gaat tanken.

Brandstof is licht ontvlambaar. Roken en open vuur zijn verboden in de buurt van de tank.

Niet tanken bij een hete motor! Gemorste brandstof kan ontbranden.

Open de tankdop voorzichtig om de druk langzaam te laten ontsnappen.

Vermijd huidcontact met brandstof. Verwissel verontreinigde kleding onmiddellijk.

Door trillingen kan de tankdop losraken - controleer en zet hem regelmatig vast.

Draai de tankdop zo stevig mogelijk vast met de hand (schroefdop) of zoals beschreven in het hoofdstuk "Tanken" (met scharnierende hendel).

Controleer de tank regelmatig op lekken. Start de motor niet als er lekken zijn.

Bewaar benzine en olie alleen in goedgekeurde, op veiligheid geteste en correct geëtiketteerde verpakkingen.

105. SYMBOLEN OP HET PRODUCT

In deze handleiding worden symbolen gebruikt om uw aandacht te vestigen op mogelijke gevaren. De veiligheidssymbolen en de bijbehorende uitleg moeten volledig worden begrepen. De waarschuwingen zelf sluiten geen enkel gevaar uit en kunnen geen geschikte maatregelen ter voorkoming van ongevallen vervangen.

Lees deze gebruiksaanwijzing zorgvuldig door voordat u het product gebruikt en bewaar de handleiding voor later gebruik.

Draag geschikte hoofdbescherming (bijv. helm).

Draag een veiligheidsbril, een gelaatsscherm of een bril met zijbescherming.

Draag gehoorbescherming, bijvoorbeeld oordoppen of gehoorkappen.

CE-markering

Het product voldoet aan de eisen en voorschriften van de Europese Gemeenschap.

Waarschuwing / Voorzichtig

Raak nooit draaiende onderdelen zoals ventilatorwielen of turbines aan tijdens het gebruik of wanneer de motor draait.

Let op: Voorwerpen kunnen worden weggeslingerd door de luchtstroom en mensen kunnen gewond raken.

106. LEVERINGSOMVANG

Controleer of het artikel compleet is in overeenstemming met de beschreven leveringsomvang. Als er onderdelen defect zijn, neem dan contact op met onze FUXTEC klantenservice.

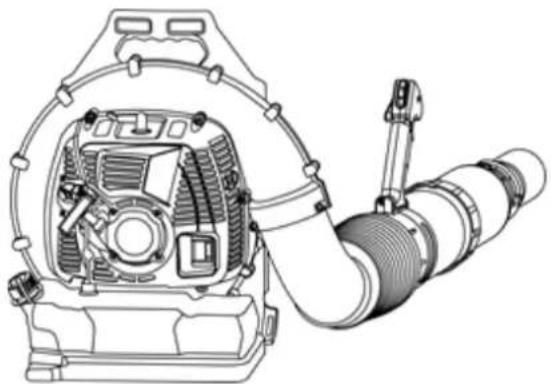

107. MONTAGE

Het apparaat monteren

De bedieningshendel aanpassen

• Plaats het apparaat op je rug.
  • Draai de klemschroef los.
• Schuif de bedieningshendel langs de balgslang in de voor jou meest comfortabele positie.
• Draai de klemschroef weer vast.

De stootborden losmaken

• Til de lipjes van de twee riemverstellers op.
• Stel de riemen zo af dat de rugplaat goed en comfortabel tegen je rug past.

Het apparaat vervoeren

Schakel de motor altijd uit voordat u het apparaat vervoert.

Bij vervoer in een voertuig:

Zet het apparaat goed vast om te voorkomen dat het kantelt, brandstof lekt of beschadigd raakt.

Als het apparaat niet wordt gebruikt, zet het dan zo neer dat er geen gevaar is voor andere mensen.

Controleer voordat u begint:

De gashendel moet vrij kunnen bewegen en na loslaten automatisch terugkeren naar de stationaire stand.

Het moet gemakkelijk zijn om de stopschakelaar in de stand "Off" te zetten.

De bougiedop moet goed vastzitten - een losse dop kan vonken veroorzaken en ontsnappende brandstofdampen ontsteken.

Het apparaat starten

Start de motor op ten minste 3 meter afstand van het tankstation - en alleen buitenshuis.

Om het risico op het inademen van giftige dampen te vermijden, mag u het apparaat nooit binnenshuis starten of gebruiken.

Plaats het apparaat op een stevige ondergrond in een vrije, open ruimte.

Zorg ervoor dat je stevig staat en een stabiele houding hebt.

Houd het apparaat stevig vast bij het starten.

De bladblazer is ontworpen voor gebruik door één persoon. Houd andere mensen - vooral kinderen - uit de buurt van het draaiende apparaat, zelfs tijdens het starten.

Tijdens bedrijf

⚠ Waarschuwing - Uitlaatgassen

Uw bladblazer produceert tijdens het gebruik giftige uitlaatgassen. Deze gassen (bijvoorbeeld koolmonoxide) kunnen kleurloos en reukloos zijn.

Om het risico van ernstige of fatale vergiftiging door inademing van deze dampen te voorkomen:

Gebruik het apparaat nooit in gesloten of slecht geventileerde ruimtes.

Zorg voor voldoende ventilatie, vooral bij het werken in greppels, depressies of andere besloten ruimten.

⚠ Waarschuwing - Brandgevaar

Rook niet tijdens het werken met het apparaat of in de buurt ervan, aangezien brandstofdampen zeer ontvlambaar zijn.

Veilig werken met het apparaat

Houd het apparaat altijd stevig met beide handen vast. Zorg ervoor dat u stevig staat en het apparaat goed kunt vasthouden.

Onderzoek het werkgebied:

Richt de luchtstroom nooit op mensen, want kleine voorwerpen kunnen met hoge snelheid worden opgewerveld en weggeslingerd.

Wees voorzichtig op gladde oppervlakken, bijv: Op ijs, in natte omstandigheden of sneeuw.

Op gekapt terrein of oneffen grond.

Kijk uit voor obstakels zoals wortels, greppels, kuilen of afval waar je over kunt struikelen.

Waarschuwing voor spuittoepassingen

Gebruik het apparaat nooit binnenshuis om te voorkomen dat u giftige dampen van chemicaliën en uitlaatgassen inademt.

Beweeg alleen vooruit als u het apparaat bedient.

In noodgevallen: maak de snelsluitingen los, maak de draagriem los en werp het apparaat uit.

Na het werk: leeg en reinig de container.

Trillingen

Langdurig gebruik van het apparaat kan leiden tot problemen met de bloedsomloop in de handen als gevolg van trillingen.

De aanbevolen gebruiksperiode varieert van persoon tot persoon en is afhankelijk van verschillende factoren.

De gebruiksduur wordt verlengd met

- Draag handbescherming (bijv. warme handschoenen)

• Regelmatige pauzes
• De gebruiksduur wordt verkort door
• Individuele neiging tot doorbloedingsstoornissen (bijv. vaak koude of tintelende vingers)
  • Lage buitentemperaturen
• Strakke greep, omdat dit de bloedsomloop belemmert

Regelmatige gebruikers moeten de conditie van hun handen en vingers goed in de gaten houden.

Raadpleeg altijd een arts als de symptomen zich voordoen.

109. OPERATIE

Bijtanken

Brandstof

Uw motor vereist een mengsel van benzine en tweetaktmotorolie in een mengverhouding van 30:1 (30 delen benzine: 1 deel olie). De kwaliteit van de gebruikte componenten en de exacte mengverhouding hebben een beslissende invloed op de prestaties en de levensduur van de motor.

Verkeerde brandstoffen, ongeschikte oliën of een onjuiste mengverhouding kunnen leiden tot ernstige motorschade.

Benzine

Gebruik alleen in de handel verkrijgbare merkbenzine met een octaangehalte van minstens 90.

Als het octaangetal van de gewone benzine die in jouw regio verkrijgbaar is lager is, gebruik dan een product van hogere kwaliteit - loodhoudend of loodvrij.

Om gezondheids- en milieuredenen wordt loodvrije benzine aanbevolen.

Opmerking: Als uw apparaat is uitgerust met een katalysator, mag alleen loodvrije benzine worden gebruikt.

Zelfs kleine hoeveelheden gelode benzine kunnen de werking van de katalysator aanzienlijk beïnvloeden.

Motorolie

Gebruik alleen tweetaktmotorolie van hoge kwaliteit. Andere tweetaktoliën moeten ten minste voldoen aan de TC-classificatie.

Brandstoffen of oliën van lage kwaliteit kunnen schade veroorzaken aan de motor, afdichtingen, slangen en de brandstoftank.

Het brandstofmengsel voorbereiden

Vermijd direct huidcontact met brandstof en inademing van brandstofdampen.

Gebruik een goedgekeurde brandstoftank.

Voeg eerst de olie toe aan de container, dan de benzine en meng het mengsel grondig.

Mengverhouding: 30 delen benzine : 1 deel tweetaktolie (TC-classificatie)

Brandstof opslaan

Het brandstofmengsel veroudert na verloop van tijd. Meng slechts zoveel brandstof als je de komende weken of maanden nodig hebt. Bewaar het mengsel in een goedgekeurde veiligheidscontainer op een

droge en veilige plaats.

Meer informatie:

Schud de tank goed voordat u gaat tanken, omdat er onderdelen kunnen bezinken. Voorzichtig: In de tank kan zich druk opbouwen - voorzichtig openen. Reinig de tank en de tank regelmatig. Voer reinigingsvloeistoffen alleen af bij erkende afvalverwijderingspunten.

Het apparaat bijvullen

Voor het tanken: Reinig de tankdop en de omgeving om te voorkomen dat er vuil in de tank komt.

Parkeer het apparaat zo dat de vuldop naar boven gericht is.

Mors geen brandstof en vul de tank niet te vol.

Na het tanken: Sluit de tankdop zo stevig mogelijk met de hand.

Vervang het brandstofffilter (aanbevolen één keer per jaar)

• Leeg de brandstoftank volledig
- Gebruik een haak om het brandstofffilter uit de tank te trekken en verwijder het van de slang.
• Schuif het nieuwe filter op de slang
- Plaats het filter terug in de tank

De motor starten en stoppen

• Zet de bedieningshendel in de startstand
• Zet de bedieningshendel in de middelste stand - hierdoor wordt de brandstoftoevoer voor het starten geactiveerd.

Voor de start

De chokehendel afstellen

• Als de motor koud is: Sluit de choke.
• Als de motor warm is: Zet de choke helemaal open.

Deze instelling geldt ook als de motor kort gedraaid heeft, maar nog niet helemaal warm is.

Begin voorbereiding

• Plaats het apparaat op de vloer.
• Zorg ervoor dat er zich geen mensen of dieren in het directe werkgebied of voor de spuitmond bevinden.
  • Zorg ervoor dat je stevig staat:
• Houd het apparaat met uw linkerhand vast bij de behuizing en plaats een voet tegen de bodemplaat om te voorkomen dat het apparaat wegglijdt.

- Trek de starthendel langzaam ongeveer 20 cm naar buiten met je rechterhand - en trek dan stevig.

- Trek nooit zo ver aan het starterkoord als het kan gaan, want dan kan het breken.

- Laat de starchendel niet terugveren, maar leid hem gecontroleerd terug zodat het starterkoord

zich correct oprolt.

Zodra de motor ontbrandt:

• Als de motor koud is: open de choke en ga door met starten totdat de motor loopt.
• Als de motor warm is: blijf starten tot de motor loopt.

Zodra de motor draait

Zet de gashendel in de stationaire stand, tussen de twee symbolen, zodat de motor stationair draait.

Schakel de motor uit

Zet de hendel in de stand "OFF" - de motor is uitgeschakeld.

Als de motor niet start

Als je de choke niet op tijd opent nadat de motor is ontstoken, kan hij opnieuw afslaan. In dit geval:

• Verwijder de bougiedop
- Draai de bougie los en droog hem.
- Zet de stopschakelaar op "OFF
- Trek een paar keer aan het starterkoord om de verbrandingskamer te ontluchten
- Plaats de bougie terug en steek de stekker in de connector
• Zet de stopschakelaar op "ON
- Zet de choke open, zelfs als de motor koud is.
- Start de motor opnieuw

• Als de tank leeg was en bijgevuld is:
• Trek een paar keer aan de startkabel om de brandstofleiding te ontluchten.

110. OPSLAG

Voor perioden vanaf ongeveer 3 maanden:

• Brandstoftank legen
• Laat de motor draaien tot de carburateur leeg is - voorkomt vastzitten van de membranen
• Reinig het apparaat grondig - vooral de cilinderruimte en het luchtfilter
• Bewaar het apparaat op een droge, verhoogde of afgesloten plaats, buiten het bereik van kinderen en onbevoegde personen.
• Stel brandstoftanks niet bloot aan direct zonlicht - UV-straling kan het materiaal broos maken, wat kan leiden tot lekken of breuken.

111. ONDERHOUD

Gebruik alleen originele accessoires en originele reserveonderdelen.

Alleen een regelmatig onderhouden en behandeld apparaat kan bevredigende hulp bieden.

Onvoldoende onderhoud en zorg kunnen leiden tot onvoorziene ongevallen en verwondingen.

Tijdens de eerste bedrijfsuren (inlopen van de motor)

Een nieuw apparaat mag in de beginperiode niet op volle toeren draaien om onnodige belasting te voorkomen.

Tijdens de inloopperiode moeten alle bewegende delen nog optimaal op elkaar worden afgesteld - daarom is de wrijving in de motor aanvankelijk hoger.

Volledige motorprestaties worden meestal pas bereikt na ongeveer 5 tot 15 tankbeurten.

In bedrijf

Na langdurig werken met volle belasting moet de motor een tijdje stationair blijven draaien zodat de motorwarmte gelijkmatig kan worden verdeeld door de luchtstroom.

Dit beschermt gevoelige motoronderdelen zoals ontsteking, carburateur enz. tegen schade door hitte.

Na het werk

• Kortstondige opslag
• Wacht tot de motor volledig is afgekoeld.
• Om condensatie te voorkomen, vult u de tank volledig en bergt u het apparaat op een droge plaats op tot het weer nodig is.

Voor langere opslagtijden, zie hoofdstuk "Het apparaat opslaan".

Controleer en reinig het luchtfilter

• Gebruik het meegeleverde gereedschap om het luchtfilterdeksel te verwijderen.
• Haal het filter uit het deksel en controleer het.
• Als het vuil of beschadigd is, maak het dan schoon of plaats een nieuw filter.
• Plaats het deksel terug en draai de bevestigingsschroeven vast.

Luchtfilter reinigen

Een vuil luchtfilter vermindert de motorprestaties, verhoogt het brandstofverbruik en bemoeilijkt het starten.

Wanneer het motorvermogen aanzienlijk daalt:

• Sluit choke
  • Verwijder het luchtfilterdeksel met het gereedschap
• Verwijder en controleer het filter
• Bij sterke vervuiling of beschadiging: Reinig of vervang het filter
• Plaats het deksel terug en draai de schroeven vast

Carburateur

Algemene informatie:

De carburateur wordt in de fabriek afgesteld op een standaardwaarde, waardoor in de meeste gevallen een optimaal brandstof/luchtmengsel wordt verkregen.

De hogesnelheidsschroef beïnvloedt het motorvermogen en het maximale motortoerental.

Als het brandstofmengsel te laag is ingesteld, kan motorschade ontstaan door onvoldoende

smering en oververhitting.

Controleer de bougie

Als de motor vermogen verliest, slecht start of onregelmatig stationair loopt, controleer dan eerst de bougie:

• Verwijder de bougie (zie hoofdstuk "Motor starten/stoppen")
• Elektrodenafstand A: controleer 0,6-0,7 mm en pas zo nodig aan (zie technische gegevens)
• Elimineer de oorzaken van bougievervuiling:
• Te veel olie in het brandstofmengsel
• Vuil luchtfilter
• Ongunstige bedrijfsomstandigheden

Vervang de bougie na ongeveer 100 bedrijfsuren - of eerder als de elektroden ernstig versleten zijn.

Als de bougie geleverd is met een opschroefadapter, draai deze dan stevig vast.

Druk de bougiedop stevig aan.

Gedrag bij het lopen van de motor

Als de motor ongelijkmatig of onregelmatig loopt ondanks een schoon luchtfilter en correct afgestelde carburateur, is de geluiddemper mogelijk vuil.

Laat de geluiddemper controleren door een gespecialiseerde dealer en reinig hem indien nodig.

Opmerking: De volgende onderdelen kunnen worden vervangen als onderdeel van regulier onderhoud.

1. Zuigerveer
2. Bougie
3. Geluiddemperafdichting
4. Carburateur pakking
5. Filterelement
6. Brandstofffilter

Startproblemen
Beschrijving van de	Oorzaak	Maatregel
Geen vonk bij de bougie	Vochtige elektroden	Drogen
	Elektroden geroet	Schoonmaken
	Isolator beschadigd	vervangen
	Verkeerde elektrodenafstand	Instellen op 0,6-0,7 mm
	Elektroden doorgebrand	vervangen
	Ontstekingskabel beschadigd	vervangen
	Bobine defect	vervangen
	Kabelverbinding onderbroken	Reparatie
Ontstekingsvonk aanwezig	Te veel brandstof aangezogen	Aanbod verminderen
	Brandstof vervuild of vermengd met water	vervangen
Brandstoftoevoer ok, compressie slecht	Cilinder-/zuigerring versleten	vervangen
	Bougie los	Aanhalen
Geen brandstoftoevoer	Geen brandstof in de tank	Bijtanken
	Brandstofleiding geblokkeerd	Schoonmaken
	Tankdopklep geblokkeerd	Schoonmaken

Vermogensverlies
Beschrijving van de	Oorzaak	Maatregel
Compressie normaal, geen misfire	Luchtfilter verstopt	Schoonmaken
	Luchtlek bij de carburatoraansluiting	Verbinding vastdraaien
	Slechte brandstof	vervangen
	Oververhitting motor	Laat afkoelen, vermijd volle belasting
	Uitlaat doorweekt	Schoonmaken
	Uitlaatkanaal doorweekt	Schoonmaken
Oververhitting	Brandstofmengsel te laag	Carburateur afstellen
	Koolstof in de cilinder	Schoonmaken
	Slechte smering	Gebruik 2-taktolie, controleer mengverhouding
	Cilinder koelribben verstopt	Schoonmaken
Abnormaal kloppend geluid	Roet in de verbrandingskamer	Schoonmaken
	Versleten onderdelen	Controleren en vervangen

Motor stopt tijdens bedrijf
Beschrijving van de	Oorzaak	Maatregel
Plotselinge stop	Zuiger beschadigd	Cilinders bewerken, zuigerveren vervangen
	Kortsluiting op de bougie	Schoonmaken
	Storing in deelektromagneet van de ontsteking	Laat het controleren
Geleidelijk stoppen	Gebrek aan brandstof	Bijtanken
	Carburateur vuil	Schoonmaken
	Brandstof met water	vervangen

113. ACCESSOIRES EN RESERVEONDERDELEN

Gebruik alleen originele accessoires en reserveonderdelen om de veiligheid en goede werking van het apparaat te garanderen. Meer informatie vindt u op www.FUXTEC.com.

114. ALGEMENE BESCHRIJVING

Artikelomschrijving: FUXTEC benzine bladblazer FX-LBP185TPRO (rugzak)

Type	Specificatie
Motortype	Benzine
Constructie	Eencilinder, luchtgekoelde, tweetakt-benzinemotor
Brandstof	Mengsel van benzine en tweetaktmotorolie in een verhouding van 30:1
Cilinderinhoud	85 cm ^3
Nominaal toerental	7300 t/min
Vermogen	4,0 kW
Carburateur	Vlinderklepcarburateur
Ontstekingssysteem	Elektronisch, contactloos
Startsysteem	Trekontsteking (recoil starter)
Luchtvolume	0,45 m ^3 /s
Luchtsnelheid	95 m/s
Stationair toerental	3000 t/min
Maximale motortoerental	7500 rpm
Geluidsdrukniveau LpA	105 dB (A)
Gemeten geluidsvermogensniveau LWA	109.7 dB (A)
Gegarandeerd geluidsvermogensniveau LWA	112 dB (A)
Brandstofverbruik	2.9 L/h
Gemeten luchtstroom	0,45 m ^3 /s
Blaasfunctie	Ja
Trilling op handgreep	2 m/s ^2
Brandstoftankinhoud	4,2 liter
Uitstoot	550 g/kWh
Nettogewicht	10,5 kg

Afmetingen L x B x H

1550 x 550 x 510 mm

116. GARANTIE

De garantieperiode gaat in op de aankoopdatum. Bewaar het aankoopbewijs zorgvuldig als bewijs. De garantie geldt niet voor slijtageonderdelen en is niet van toepassing op schade veroorzaakt door oneigenlijk gebruik, onjuiste behandeling, gebruik van geweld, technische wijzigingen, het gebruik van niet-geautoriseerde accessoires of reserveonderdelen of reparatiepogingen door onbevoegde personen. Garantiewerkzaamheden mogen alleen worden uitgevoerd door geautoriseerde gespecialiseerde bedrijven of servicepartners. Deze voorwaarden gelden naast de wettelijke garantierechten, die afhankelijk van het land anders geregeld kunnen zijn.

117. VERWIJDERING

Het verpakkingsmateriaal bestaat voornamelijk uit recyclebare materialen. Gooi alle verpakkingsonderdelen weg in overeenstemming met de plaatselijke voorschriften voor afvalscheiding. Door de verpakking te recyclen, levert u een waardevolle bijdrage aan de bescherming van het milieu en het duurzame gebruik van hulpbronnen.

Dit product mag niet worden weggegooid bij het normale huishoudelijke afval. In overeenstemming met de Europese Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (WEEE) moet het apparaat aan het einde van de levensduur worden ingeleverd bij een erkend inzamelpunt voor afgedankte elektrische en elektronische apparatuur.

Een correcte verwijdering en recycling van materialen helpt het milieu en de volksgezondheid te beschermen. Neem voor meer informatie over het inleveren en afvoeren contact op met uw lokale afvalverwerkingsbedrijf of de dealer bij wie u het product hebt gekocht.

118. KLANTENSERVICE

Als je vragen hebt over garantie, reparatie of reserveonderdelen, neem dan contact met ons op:

FUXTEC GmbH

Kappstrasse 69

71083 Herrenberg

Herrenberg Duitsland

Telefoon: 070329560888

E-mail: [e-mail]

Opmerking: Stuur geen retourzendingen of reparaties naar dit adres. Neem voor retourzendingen onder garantie contact op met onze klantenservice.

119. AUTEURSRECHTELIJKE BESCHERMING

Alle rechten voorbehouden. De inhoud van deze instructies is auteursrechtelijk beschermd. Het gebruik ervan is toegestaan binnen de werkingssfeer. Elk ander gebruik of reproductie is niet toegestaan zonder schriftelijke toestemming van FUXTEC GmbH. FUXTEC GmbH behoudt zich het recht voor om zonder

voorafgaande mededeling wijzigingen aan te brengen in deze gebruiksaanwijzing.

SVENSKA VERSIONEN

120. INTRODUKTION OCH SÄKERHET

Allmän information
