MANUALE UTENTE FX-LBP185TPRO Fuxtec

Versione italiana 50

1. Introduzione e sicurezza....50
2. Nota sull'uso sicuro ....51
3. Simboli visualizzati sul prodotto ....53
4. Ambito di fornitura....53
5. Montaggio....54
6. Istruzioni per l'uso....54
7. Operazione....56
8. stoccaggio ....58
9. Manutenzione....58

Manual\_FX-LBP185TPRO\_Int24\_rev01

1. Diagnosi dei guasti e misure....60
2. Accessori e ricambi....62
3. Descrizione generale 62
4. Dati tecnici....62
5. Garanzia....63
6. Smaltimento....63
7. Servizio clienti....64
8. Protezione del copyright 64

52. INTRODUZIONE E SICUREZZA

Informazioni generali

Leggere attentamente queste istruzioni per l'uso originali prima di utilizzare il prodotto per la prima volta e seguire tutte le istruzioni. Conservare il documento in un luogo sicuro per riferimenti futuri o per i proprietari successivi. Familiarizzare con le funzioni e l'uso corretto del prodotto. Osservare tutte le istruzioni di sicurezza contenute nel manuale di manutenzione. Agire sempre in modo responsabile e rispettoso nei confronti di terzi. L'operatore è responsabile di eventuali incidenti o pericoli per terzi.

Uso previsto

Il prodotto può essere utilizzato solo in conformità alla sua destinazione d'uso. Qualsiasi altro uso è da considerarsi improprio. L'utente o l'operatore è l'unico responsabile di eventuali danni o lesioni di qualsiasi tipo; il produttore non si assume alcuna responsabilità in merito. Si prega di notare che il prodotto non è stato progettato per un uso commerciale, artigianale o industriale. La garanzia o la responsabilità sono escluse se il prodotto viene utilizzato in tali ambiti di applicazione o in attività analoghe.

L'installazione, la messa in funzione, la regolazione o il funzionamento del prodotto non devono essere consentiti a persone che non abbiano letto e compreso appieno le presenti istruzioni. Questo prodotto è destinato esclusivamente a locali ben isolati o a un uso non permanente.

Istruzioni di sicurezza

Leggere tutte le istruzioni di sicurezza, le istruzioni per l'uso, le illustrazioni e le informazioni tecniche fornite con il prodotto. La mancata osservanza di queste istruzioni può causare gravi lesioni o danni. L'operatore è tenuto a utilizzare il prodotto come previsto, a prestare attenzione all'ambiente circostante e a fare particolare attenzione alle altre persone, soprattutto ai bambini. Rispettare sempre le linee guida di sicurezza specificate.

53. NOTA SULL'USO SICURO

Note sull'uso di questo manuale

Rappresentazioni grafiche

Tutti i componenti importanti dell'apparecchio sono illustrati e spiegati nel presente manuale. Le istruzioni per l'uso e la manipolazione sono supportate dalle relative illustrazioni.

Simboli nel testo

Le fasi e le procedure descritte in questo manuale possono essere etichettate in modo diverso:

• Fase o procedura senza illustrazione
  La fase di lavoro è descritta in forma puramente testuale.
• Fase o procedura con illustrazione e numeri di articolo
  L'azione è inoltre supportata da un grafico con i numeri degli articoli.
  Esempio:
• Allentare le viti (1)
  • Leva di comando (2)

Significato dei simboli

Avvertenza - rischio di incidenti, lesioni o danni materiali significativi

Attenzione - rischio di danni al dispositivo o ai componenti

Nota - Non è obbligatorio, ma è utile per una migliore comprensione e un utilizzo ottimale.

Attrezzature e caratteristiche

Questo manuale si applica a diverse varianti di modello con equipaggiamenti diversi. Alcuni dei componenti descritti non sono installati in tutti i modelli.

Le applicazioni e le parti corrispondenti sono etichettate e disponibili come accessori speciali presso FUXTEC GmbH.

Sviluppi tecnologici

Il nostro principio aziendale è il miglioramento continuo della qualità e delle prestazioni.

La nostra tecnologia è quindi soggetta a una continua ottimizzazione.

Se le funzioni o l'aspetto dell'apparecchio si discostano dalle illustrazioni del presente manuale, rivolgersi al rivenditore specializzato autorizzato.

Non ci assumiamo alcuna responsabilità per cambiamenti, modifiche o ulteriori sviluppi non descritti nel presente manuale.

Precauzioni di sicurezza

Durante l'utilizzo di questo elettroutensile è necessario osservare particolari misure di sicurezza.

Leggere attentamente tutte le istruzioni e le avvertenze di sicurezza, accertarsi di averle comprese appieno e seguirle con costanza.

L'uso incauto o improprio di un soffiatore di foglie può causare lesioni gravi o mortali.

Il rivenditore specializzato ha mostrato come utilizzare l'apparecchio. Osservare tutte le norme di sicurezza, gli standard e i codici di condotta locali.

Istruzioni generali di sicurezza

I minori non possono utilizzare un soffiatore per foglie.

Tenere lontano dall'area di lavoro le persone non coinvolte, in particolare i bambini e gli animali.

L'operatore è responsabile di non mettere in pericolo terzi o di non danneggiare le loro proprietà.

Non prestare o noleggiare mai l'apparecchio senza le istruzioni per l'uso allegate. Assicurarsi che ogni persona che utilizza l'apparecchio conosca e comprenda le istruzioni.

Idoneità al funzionamento

L'apparecchio può essere utilizzato solo da persone che:

sono riposati, in salute e in forma fisica e mentale,

fare pause tempestive in caso di stanchezza,

non sono sotto l'effetto di alcol, droghe o farmaci che compromettono la reazione, la coordinazione o la capacità di giudizio.

Accessori autorizzati

Utilizzare solo accessori appositamente approvati e forniti per il modello in uso.

Non è consentito l'uso di altri accessori che aumentano il rischio di incidenti.

Non ci assumiamo alcuna responsabilità per danni o lesioni causati da accessori non autorizzati.

Indumenti e dispositivi di protezione adeguati

Indossare indumenti robusti e aderenti che offrano sufficiente libertà di movimento. Si consiglia di indossare indumenti protettivi.

Evitare giacche larghe, sciarpe, cravatte, gioielli, pantaloni svasati o capelli lunghi sciolti che potrebbero essere catturati dalla presa d'aria.

Indossare scarpe di sicurezza robuste e antiscivolo, possibilmente con punta in acciaio.

Indossare occhiali di sicurezza, schermi di sicurezza o occhiali di sicurezza con protezione laterale.

Indossare protezioni per l'udito (ad es. tappi per le orecchie o cuffie).

Utilizzare guanti robusti e antiscivolo, preferibilmente in pelle (ad es. pelle cromata).

Rifornimento e gestione del carburante

Spegnere sempre il motore prima di fare rifornimento.

Il carburante è altamente infiammabile. Nelle vicinanze del serbatoio è vietato fumare e usare fiamme libere.

Non fare rifornimento a motore caldo! Il carburante versato può incendiarsi.

Aprire con cautela il tappo del serbatoio per scaricare lentamente la pressione.

Evitare il contatto della pelle con il carburante. Cambiare immediatamente gli indumenti sporchi.

Le vibrazioni possono causare l'allentamento del tappo del serbatoio del carburante: controllatelo e fissatelo regolarmente.

Serrare il tappo del serbatoio il più possibile a mano (tappo a vite) o come descritto nel capitolo "Rifornimento" (con impugnatura a cerniera).

Controllare regolarmente che il serbatoio non presenti perdite. Non avviare il motore in

caso di perdite.

Conservare la benzina e l'olio solo in contenitori approvati, testati per la sicurezza ed etichettati correttamente.

54. SIMBOLI VISUALIZZATI SUL PRODOTTO

Nel presente manuale vengono utilizzati dei simboli per richiamare l'attenzione sui possibili pericoli. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere pienamente compresi. Le avvertenze stesse non eliminano alcun pericolo e non possono sostituire le misure di prevenzione adeguate.

Prima di utilizzare il prodotto, leggere attentamente le presenti istruzioni per l'uso e conservarle in un luogo sicuro per future consultazioni.

Indossare una protezione adeguata per la testa (ad es. elmetto).

Indossare occhiali di sicurezza, uno schermo facciale o occhiali con protezione laterale.

Indossare protezioni per l'udito, ad esempio tappi per le orecchie o cuffie.

Marchio CE

Il prodotto è conforme ai requisiti e alle normative della Comunità Europea.

Avvertenza / Attenzione

Non toccare mai i componenti rotanti, come le ruote delle ventole o le turbine, durante il funzionamento o quando il motore è in funzione.

55. AMBITO DI FORNITURA

Si prega di verificare che l'articolo sia completo in conformità con la fornitura descritta. Se le parti sono difettose, contattare il servizio clienti FUXTEC.

56. MONTAGGIO

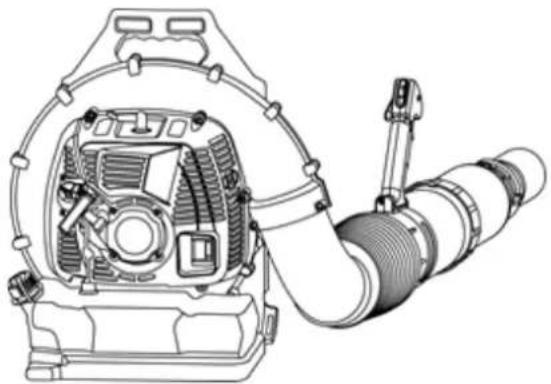

Montaggio del dispositivo

Regolazione della maniglia di comando

• Posizionare l'apparecchio sulla schiena.
• Allentare la vite di serraggio.
• Far scorrere la maniglia di comando lungo il tubo flessibile del soffietto nella posizione più comoda per l'utente.
• Serrare nuovamente la vite di serraggio.

Allentamento dei montanti

• Sollevare le linguette dei due regolatori della cinghia.
• Regolare le cinghie in modo che la piastra posteriore aderisca comodamente alla schiena.

Trasporto del dispositivo

Spegnere sempre il motore prima di trasportare l'apparecchio.

Quando si trasporta in un veicolo:

Fissare con cura l'apparecchio per evitare che si ribalti, che perda carburante o che si danneggi.

Quando l'apparecchio non è in uso, riporlo in modo che non vi sia pericolo per le altre persone.

Prima di iniziare - Controllare:

La leva dell'acceleratore deve muoversi liberamente e tornare automaticamente alla posizione di minimo quando viene rilasciata.

Deve essere facile commutare l'interruttore di arresto in posizione "Off".

Il cappuccio della candela deve essere ben stretto: un cappuccio allentato può provocare scintille e incendiare i vapori di carburante che fuoriescono.

Avvio del dispositivo

Avviare il motore ad almeno 3 metri di distanza dalla stazione di rifornimento e solo all'aperto.

Per evitare il rischio di inalare fumi tossici, non avviare o mettere in funzione l'apparecchio in ambienti chiusi.

Collocare l'apparecchio su una superficie solida in un'area libera e aperta.

Assicuratevi di avere un appoggio sicuro e una postura stabile.

Tenere il dispositivo saldamente in mano durante l'avviamento.

Il soffiatore è progettato per essere utilizzato da una sola persona. Tenere le altre persone, in particolare i bambini, lontano dall'apparecchio in funzione, anche durante la fase di avviamento.

Durante il funzionamento

Avvertenza - Gas di scarico

Il soffiatore produce gas di scarico tossici durante il funzionamento. Questi gas (ad esempio il monossido di carbonio) possono essere incolori e inodori.

Per evitare il rischio di avvelenamento grave o mortale dovuto all'inalazione di questi vapori:

Non mettere mai in funzione l'apparecchio in locali chiusi o poco ventilati.

Garantire una ventilazione adeguata, soprattutto quando si lavora in trincee, avvallamenti o altre aree confinate.

Avvertenza - Pericolo di incendio

Non fumare mentre si lavora con l'apparecchio o nelle sue vicinanze, poiché i vapori del combustibile sono altamente infiammabili.

Lavorare in sicurezza con il dispositivo

Tenere sempre l'apparecchio con entrambe le mani. Assicurarsi di avere una base solida e una presa sicura.

Esaminare l'area di lavoro:

Non dirigere mai il flusso d'aria verso le persone, poiché i piccoli oggetti possono essere sollevati e scagliati ad alta velocità.

Prestare attenzione alle superfici scivolose, ad es: sul ghiaccio, sul bagnato o sulla neve.

Su terreni abbattuti o irregolari.

Fate attenzione agli ostacoli come radici, fossati, buche o rifiuti in cui potreste inciampare.

Avvertenza per le applicazioni a spruzzo

Per evitare di inalare i vapori tossici dei prodotti chimici e i fumi di scarico, non utilizzare mai l'apparecchio in ambienti chiusi.

Muoversi solo in avanti quando si utilizza l'apparecchio.

In caso di emergenza: rilasciare le chiusure rapide, liberarsi dalla cinghia di trasporto ed espellere il dispositivo.

Al termine del lavoro: svuotare e pulire il contenitore.

Vibrazioni

L'uso prolungato dell'apparecchio può provocare problemi di circolazione nelle mani a causa delle vibrazioni.

Il periodo di utilizzo consigliato varia da persona a persona e dipende da diversi fattori.

La vita utile è prolungata da

• Indossare una protezione per le mani (ad es. guanti caldi).
• Pause regolari
  • La vita utile è ridotta da
• Tendenza individuale a disturbi circolatori (ad esempio, dita frequentemente fredde o formicolanti).
  • Basse temperature esterne

• La presa stretta ostacola la circolazione del sangue.

Gli utilizzatori abituali devono monitorare attentamente le condizioni delle mani e delle dita.

In caso di sintomi, consultare sempre un medico.

58. OPERAZIONE

Rifornimento di carburante

Carburante

Il vostro motore richiede una miscela di benzina e olio per motori a due tempi in un rapporto di miscelazione di 30:1 (30 parti di benzina: 1 parte di olio). La qualità dei componenti utilizzati e l'esatto rapporto di miscelazione hanno un'influenza decisiva sulle prestazioni e sulla durata del motore.

Carburanti non corretti, oli non adatti o un rapporto di miscelazione non corretto possono causare gravi danni al motore.

Benzina

Utilizzate solo benzina di marca disponibile in commercio con un numero di ottani pari ad almeno 90.

Se il numero di ottani della benzina normale disponibile nella vostra regione è inferiore, utilizzate un prodotto di qualità superiore, con o senza piombo.

Per motivi di tutela della salute e dell'ambiente, si raccomanda la benzina senza piombo.

Nota: se l'apparecchio è dotato di un convertitore catalitico, è possibile utilizzare solo benzina senza piombo.

Anche piccole quantità di benzina con piombo possono compromettere in modo significativo le prestazioni del convertitore catalitico.

Olio motore

Utilizzare solo olio per motori a due tempi di alta qualità. Gli altri oli per motori a due tempi devono essere almeno conformi alla classificazione TC.

I carburanti o gli oli di bassa qualità possono danneggiare il motore, le guarnizioni, i tubi e il serbatoio del carburante.

Preparazione della miscela di carburante

Evitare il contatto diretto della pelle con il combustibile e l'inalazione dei suoi vapori.

Utilizzare un serbatoio di carburante omologato.

Aggiungere nel contenitore prima l'olio, poi la benzina e mescolare accuratamente la miscela.

Rapporto di miscelazione: 30 parti di benzina : 1 parte di olio a due tempi (classificazione TC)

Stoccaggio del carburante

La miscela di carburante invecchia con il tempo. Miscelare solo la quantità di carburante necessaria nelle settimane o nei mesi successivi. Conservare la miscela in un contenitore di sicurezza approvato, in un luogo asciutto e sicuro.

Ulteriori informazioni:

Agitare bene il contenitore prima del rifornimento, poiché i componenti potrebbero depositarsi.

Attenzione: il serbatoio può accumularsi in pressione, quindi aprire con cautela. Pulire regolarmente il serbatoio e il contenitore. Smaltire i liquidi di pulizia solo nei punti di smaltimento autorizzati.

Rifornimento del dispositivo

Prima del rifornimento: pulire il tappo del serbatoio e l'area circostante per evitare che lo sporco penetri nel serbatoio.

Parcheggiare l'apparecchio in modo che il tappo di riempimento sia rivolto verso l'alto.

Non versare il carburante e non riempire eccessivamente il serbatoio.

Dopo il rifornimento: chiudere il tappo del serbatoio il più saldamente possibile a mano.

Sostituzione del filtro del carburante (consigliata una volta all'anno)

• Svuotare completamente il serbatoio del carburante
• Utilizzare un gancio per estrarre il filtro del carburante dal serbatoio e rimuoverlo dal tubo.
  • Far scorrere il nuovo filtro sul tubo flessibile
• Rimettere il filtro nel serbatoio

Avvio e arresto del motore

• Portare la leva di comando in posizione di partenza
• Portare la leva di comando in posizione centrale: in questo modo si attiva l'alimentazione del carburante per l'avviamento.

Prima dell'inizio

Regolazione della leva dello starter

• Quando il motore è freddo: chiudere lo starter.
- Quando il motore è caldo: aprire completamente lo starter.

Questa impostazione si applica anche se il motore è stato acceso per breve tempo ma non è ancora completamente caldo.

Inizio preparazione

• Posizionare l'apparecchio sul pavimento.
• Assicurarsi che non vi siano persone o animali nell'area di lavoro o davanti all'ugello.
  • Assicuratevi di avere un appoggio sicuro:
• Tenere l'apparecchio per l'alloggiamento con la mano sinistra e appoggiare un piede sulla piastra di base per evitare che scivoli.
• Estrarre lentamente la maniglia di avviamento di circa 20 cm con la mano destra, quindi tirare con decisione.
• Non tirare mai la fune di avviamento al massimo, perché potrebbe rompersi.
• Non lasciare che la maniglia di avviamento scatti all'indietro, ma guidarla in modo controllato in modo che la fune di avviamento si avvolga correttamente.

Non appena il motore si accende:

- Se il motore è freddo: aprire lo starter e continuare l'avviamento fino a quando il motore è in

funzione.

- Quando il motore è caldo: continuare l'avviamento fino a quando il motore è in funzione.

Non appena il motore è in funzione

Portare la leva dell'acceleratore in posizione di minimo, tra i due simboli, in modo che il motore passi al minimo.

Portare la leva in posizione "OFF": il motore è spento.

Se il motore non si avvia

Se non si apre lo starter in tempo dopo l'accensione, il motore potrebbe bloccarsi di nuovo. In questo caso:

- Rimuovere il cappuccio della candela

- Svitare e asciugare la candela

- Posizionare l'interruttore di arresto su "OFF

- Tirare più volte la fune di avviamento per sfiatare la camera di combustione.

- Reinserire la candela e il connettore

- Posizionare l'interruttore di arresto su "ON

- Aprire lo starter, anche a motore freddo.

• Riavviare il motore

Dopo aver svuotato il serbatoio (tubo di sfiato del carburante)

• Se il serbatoio era vuoto ed è stato rifornito:

- Tirare più volte il cavo di avviamento per spurgare il tubo del carburante.

59. STOCCAGGIO

Per periodi a partire da circa 3 mesi:

• Serbatoio del carburante vuoto

- Far girare il motore fino a quando il carburatore è vuoto: evita l'incollamento dei diaframmi.

- Pulire accuratamente l'apparecchio, in particolare la zona del cilindro e il filtro dell'aria.

- Conservare l'apparecchio in un luogo asciutto, elevato o chiuso a chiave, fuori dalla portata dei bambini e delle persone non autorizzate.

- Non esporre i serbatoi di carburante alla luce diretta del sole: i raggi UV possono rendere fragile il materiale, causando perdite o rotture.

60. MANUTENZIONE

Utilizzare solo accessori e ricambi originali.

Solo un apparecchio sottoposto a regolare manutenzione e trattamento può fornire un'assistenza soddisfacente.

Una manutenzione e una cura inadeguate possono causare incidenti e lesioni impreviste.

Durante le prime ore di funzionamento (rodaggio del motore)

Un nuovo apparecchio non dovrebbe essere messo in funzione a pieno regime nel periodo iniziale, per evitare inutili sollecitazioni.

Durante il periodo di rodaggio, tutte le parti mobili devono ancora adattarsi in modo ottimale l'una all'altra, motivo per cui l'attrito del motore è inizialmente più elevato.

Il pieno rendimento del motore si ottiene di solito solo dopo circa 5-15 riempimenti del serbatoio.

In funzione

Dopo un lavoro prolungato a pieno carico, il motore dovrebbe continuare a girare al minimo per un po', in modo che il calore del motore possa essere distribuito uniformemente dal flusso d'aria.

In questo modo si proteggono i componenti sensibili del motore, come l'accensione, il carburatore ecc. da danni dovuti al calore.

Dopo il lavoro

• Stoccaggio a breve termine
- Attendere che il motore si sia completamente raffreddato.
- Per evitare la formazione di condensa, riempire completamente il serbatoio e riporre l'apparecchio in un luogo asciutto fino a quando non sarà necessario.

Per tempi di conservazione più lunghi, vedere il capitolo "Conservazione dell'apparecchio".

Controllare e pulire il filtro dell'aria

• Utilizzare l'attrezzo in dotazione per rimuovere il coperchio del filtro dell'aria.
• Rimuovere il filtro dal coperchio e controllarlo.
  Se è sporco o danneggiato, pulirlo o inserire un nuovo filtro.
• Riposizionare il coperchio e serrare le viti di fissaggio.

Pulizia del filtro dell'aria

Un filtro dell'aria sporco riduce le prestazioni del motore, aumenta il consumo di carburante e rende più difficile l'avviamento.

Quando la potenza del motore diminuisce in modo significativo:

• Chiudere lo strozzatore
- Rimuovere il coperchio del filtro dell'aria con l'attrezzo
- Rimuovere e controllare il filtro
- In caso di sporco intenso o di danni: Pulire o sostituire il filtro
- Rimontare il coperchio e serrare le viti

Carburatore

Informazioni generali:

Il carburatore è regolato in fabbrica su un valore standard, che garantisce una miscela aria/carburante ottimale nella maggior parte dei casi.

La vite ad alta velocità influenza la potenza e il regime massimo del motore.

Se la miscela è troppo bassa, il motore può subire danni a causa della lubrificazione insufficiente e

del surriscaldamento.

Controllare la candela

Se il motore mostra una perdita di potenza, si avvia male o funziona in modo irregolare al minimo, controllare innanzitutto la candela:

• Togliere la candela (vedi capitolo "Avviamento/arresto del motore")
• Controllare la distanza tra gli elettrodi A: 0,6-0,7 mm e regolare se necessario (vedere i dati tecnici).
• Eliminare le cause di incrostazione delle candele:
• Troppo olio nella miscela di carburante
• Filtro dell'aria sporco
  • Condizioni operative sfavorevoli

Sostituire la candela dopo circa 100 ore di funzionamento o prima se gli elettrodi sono molto usurati.

Se la candela è fornita con un adattatore a vite, serrarlo saldamente.

Premere con forza il cappuccio della candela.

Comportamento del motore in funzione

Se il motore funziona in modo irregolare o irregolare nonostante il filtro dell'aria sia pulito e il carburatore sia regolato correttamente, è possibile che il silenziatore sia sporco.

Far controllare il silenziatore da un rivenditore specializzato ed eventualmente pulirlo.

Nota: i seguenti componenti possono essere sostituiti nell'ambito della manutenzione ordinaria.

1. Anello del pistone
2. Candela di accensione
3. Guarnizione del silenziatore
4. Guarnizione del carburatore
5. Elemento filtrante
6. Filtro carburante

61. DIAGNOSI DEI GUASTI E MISURE

Problemi di avviamento
Descrizione del	Causa	Misura
Nessuna scintilla alla candela	Elettrodi umidi	Asciugatura
	Elettrodi sporchi di fuliggine	Pulizia
	Isolatore danneggiato	Sostituire
	Distanza tra gli elettrodi non corretta	Impostare su 0,6-0,7 mm
	Elettrodi bruciati	Sostituire
	Cavo di accensione danneggiato	Sostituire
	Bobina di accensione difettosa	Sostituire
	Collegamento del cavo interrotto	Riparazione
Scintilla di accensione presente	Troppo carburante aspirato	Ridurre l'offerta
	Carburante contaminato o miscelato con acqua	Sostituire
Alimentazione carburante ok, compressione scarsa	Anello cilindro/pistone usurato	Sostituire
	Candela allentata	Stringere
Assenza di alimentazione di carburante	Assenza di carburante nel serbatoio	Rifornimento di carburante
	Linea del carburante bloccata	Pulizia
	Valvola del tappo del serbatoio bloccata	Pulizia

Perdita di potenza
Descrizione del	Causa	Misura
Compressione normale, nessun errore di accensione	Filtro dell'aria intasato	Pulizia
	Perdita d'aria sul raccordo del carburatore	Serrare il collegamento
	Carburante scadente	Sostituire
	Surriscaldamento del motore	Lasciare raffreddare, evitare il pieno carico
	Scarico imbrattato	Pulizia
	Condotto di uscita imbrattato	Pulizia
Surriscaldamento	Miscela troppo bassa di carburante	Regolazione del carburatore
	Carbonio nel cilindro	Pulizia
	Scarsa lubrificazione	Utilizzare olio per 2 tempi, controllare il rapporto di miscelazione
	Alette di raffreddamento del cilindro intasate	Pulizia
Rumore anomalo di battitura	Fuliggine nella camera di combustione	Pulizia
	Parti di scorrimento usurate	Controllare e sostituire

Il motore si arresta durante il funzionamento

Descrizione del	Causa	Misura
Arresto improvviso	Pistone danneggiato	Lavorazione dei cilindri, sostituzione delle fasce elastiche
	Cortocircuito sulla candela	Pulizia
	Guasto al solenoide di accensione	Farlo controllare
Arresto graduale	Mancanza di carburante	Rifornimento di carburante
	Carburatore sporco	Pulizia
	Carburante con acqua	Sostituire

Per garantire la sicurezza e il corretto funzionamento dell'apparecchio, utilizzare esclusivamente accessori e ricambi originali. Ulteriori informazioni sono disponibili sul sito www.FUXTEC.com.

63. DESCRIZIONE GENERALE

Numero articolo: FX-LBP185TPRO

Descrizione articolo: Soffiatore a benzina FUXTEC FX-LBP185TPRO (a zaino)

64. DATI TECNICI

Tipo	Specifica
Tipo di motore	Benzina
Struttura	Monocilindrico, raffreddato ad aria, motore a benzina a 2 tempi
Carburante	Miscela di benzina e olio per motori a due tempi nel rapporto 30:1
Cilindrata	85 cm ^3
Regime nominale	7300 giri/min
Potenza	4,0 kW
Carburatore	Carburatore a farfalla
Sistema di accensione	Elettronico, senza contatto
Sistema di avviamento	Avviamento a strappo
Volume d'aria	0,45 m ^3 /s
Velocità dell'aria	95 m/s
Regime del minimo	3000 giri/min
Velocità massima del motore	7500 giri/min
Livello di pressione sonora LpA	105 dB (A)
Livello di potenza sonora misurato LWA	109.7 dB (A)
Livello di potenza sonora garantito LWA	112 dB (A)
Consumo di carburante	2.9 L/h
Portata d'aria misurata	0,45 m ^3 /s
Funzione soffiante	Sì
Vibrazione sull'impugnatura	2 m/s ^2
Capacità del serbatoio carburante	4,2 litri
Emissioni di scarico	550 g/kWh
Peso netto	10,5 kg
Dimensioni L x P x A	1550 x 550 x 510 mm

65. GARANZIA

Il periodo di garanzia decorre dalla data di acquisto. Conservare accuratamente la prova d'acquisto come prova. La garanzia non copre le parti soggette a usura e non si applica ai danni causati da uso improprio, manipolazione impropria, uso della forza, modifiche tecniche, uso di accessori o ricambi non autorizzati o tentativi di riparazione da parte di persone non autorizzate. Gli interventi in garanzia possono essere eseguiti solo da aziende specializzate o partner di assistenza autorizzati. Queste condizioni si applicano in aggiunta ai diritti di garanzia previsti dalla legge, che possono essere regolati in modo diverso a seconda del Paese.

66. SMALTIMENTO

Il materiale di imballaggio è costituito principalmente da materiali riciclabili. Smaltire tutti i componenti dell'imballaggio in conformità alle norme locali sulla raccolta differenziata. Riciclando l'imballaggio, darete un prezioso contributo alla tutela dell'ambiente e all'uso sostenibile delle risorse.

Questo prodotto non deve essere smaltito con i normali rifiuti domestici. In conformità alla direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), il dispositivo deve essere consegnato a un centro di raccolta autorizzato per i rifiuti di apparecchiature elettriche ed elettroniche al termine della sua vita utile.

Il corretto smaltimento e riciclo dei materiali contribuisce a proteggere l'ambiente e la salute umana. Per ulteriori informazioni sulla restituzione e lo smaltimento, contattare le autorità locali competenti in materia di rifiuti o il rivenditore presso il quale è stato acquistato il prodotto.

Cenni sullo smaltimento

Smaltire il contenuto dell'imballo secondo le normative previste del proprio comune sulla raccolta differenziata.

Visitare il sito www.fuxtec.it per avere maggiori informazioni sulla composizione dei materiali dell'imballo.

IT IMBALLO ESTERNO PAP20 CARTA IMBALLO INTERNO LDPE4/PS6 PLASTICA

Raccolta differenziata. Verifica le disposizioni del tuo comune

67. SERVIZIO CLIENTI

Se avete domande sulla garanzia, sulla riparazione o sui pezzi di ricambio, contattateci:

FUXTEC GmbH

Kappstrasse 69

71083 Herrenberg

Herrenberg Germania

Telefono: 070329560888

Nota: non inviare restituzioni o riparazioni a questo indirizzo. Per i resi in garanzia, contattare il nostro servizio clienti.

68. PROTEZIONE DEL COPYRIGHT

Tutti i diritti riservati. Il contenuto di queste istruzioni è protetto da copyright. Il loro utilizzo è consentito nell'ambito del funzionamento. Qualsiasi altro uso o riproduzione non è consentito senza l'autorizzazione scritta di FUXTEC GmbH. FUXTEC GmbH si riserva il diritto di apportare modifiche alle presenti istruzioni per l'uso senza preavviso.

VERSIÓN EN ESPAÑOL
