| Caractéristiques techniques | Moteur 4 temps, cylindrée 196 cm³, puissance 6,5 CV |
|---|---|
| Capacité du réservoir | Réservoir de carburant de 3,6 litres |
| Largeur de coupe | Largeur de coupe de 46 cm |
| Hauteur de coupe | Hauteur de coupe réglable sur 6 positions (de 25 à 75 mm) |
| Poids | Poids de 30 kg |
| Utilisation | Idéal pour l'entretien des pelouses jusqu'à 1000 m² |
| Maintenance | Vérifier régulièrement le niveau d'huile, nettoyer le filtre à air |
| Sécurité | Équipé d'un système de sécurité pour l'arrêt moteur en cas de besoin |
| Informations générales | Garantie de 2 ans, pièces de rechange disponibles |
FOIRE AUX QUESTIONS - FX-LBP185TPRO Fuxtec
Questions des utilisateurs sur FX-LBP185TPRO Fuxtec
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Souffleur de feuilles au format PDF gratuitement ! Retrouvez votre notice FX-LBP185TPRO - Fuxtec et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FX-LBP185TPRO de la marque Fuxtec.
MODE D'EMPLOI FX-LBP185TPRO Fuxtec
- Introduction et sécurité....35
- Remarque sur la sécurité d'utilisation....36
- Symboles figurant sur le produit....38
- Contenu de la livraison....39
- Montage 39
- Instructions d'utilisation....40
- Exploitation....41
- stockage....44
- Maintenance....44
- Diagnostic des erreurs et mesures à prendre....46
- Accessoires et pièces de rechange....48
- Description générale....48
- Données techniques....48
- Garantie....49
- Recyclage....49
- Service clientèle....50
- Protection des droits d'auteur....50
Lisez attentivement ce mode d'emploi original avant la première utilisation du produit et suivez toutes les instructions. Conservez ce document en lieu sûr pour toute référence ultérieure ou pour les
propriétaires suivants. Familiarisez-vous avec les fonctions et l'utilisation correcte du produit. Respectez toutes les consignes de sécurité figurant dans le manuel d'entretien. Agissez toujours de manière responsable et respectueuse des tiers. L'utilisateur est responsable des accidents ou des risques encourus par des tiers.
Utilisation conforme à la destination
Le produit ne doit être utilisé que conformément à sa destination. Toute utilisation dépassant ce cadre est considérée comme non conforme. L'utilisateur ou l'exploitant est seul responsable des dommages ou blessures de toute nature qui en résultent; le fabricant n'assume aucune responsabilité à cet égard. Veuillez noter que le produit n'est pas conçu pour une utilisation commerciale, artisanale ou industrielle. Toute garantie ou responsabilité est exclue si le produit est utilisé dans de tels domaines d'application ou activités comparables.
Ne permettez pas à une personne qui n'a pas lu et compris l'intégralité de ces instructions d'assembler, de mettre en service, de régler ou d'utiliser le produit. Ce produit est exclusivement destiné à des locaux bien isolés ou à une utilisation non permanente.
Consignes de sécurité
Lisez toutes les instructions de sécurité, les consignes d'utilisation, les illustrations et les données techniques qui accompagnent le produit. Le non-respect de ces consignes peut entraîner des blessures graves ou des dommages. L'opérateur est tenu d'utiliser le produit conformément à sa destination, de faire attention à l'environnement et d'avoir des égards particuliers pour les autres personnes, en particulier les enfants. Respectez toujours les directives de sécurité prescrites.
36. Remarque sur la sécurité d'utilisation
Remarques sur l'utilisation de ce manuel
Représentations graphiques
Tous les composants importants de l'appareil sont présentés et expliqués dans ce manuel. Les instructions d'utilisation et de manipulation sont étayées par des illustrations correspondantes.
Symboles dans le texte
Les étapes et les procédures décrites dans ce manuel peuvent être identifiées différemment :
- Étape ou procédure sans illustration L'étape de travail est décrite de manière purement textuelle.
- Étape ou procédure avec illustration et numéros de position L'action est en outre soutenue par un graphique avec des numéros de position. exemple : • Desserrer les vis (1) • Actionner le levier (2)
Signification des icônes
Avertissement - risque d'accident, de blessure ou de dommage matériel important
Attention - risque d'endommager l'appareil ou les composants
Remarque - Pas obligatoire, mais utile pour une meilleure compréhension et une utilisation optimale
Équipement et caractéristiques
Ce manuel est valable pour plusieurs variantes de modèles avec des équipements différents. Certains des composants décrits ne sont pas installés sur tous les modèles.
Les applications et pièces correspondantes sont marquées et, le cas échéant, disponibles comme accessoires spéciaux chez FUXTEC GmbH.
Développements technologiques
Le principe de notre entreprise est l'amélioration continue de la qualité et des performances.
C'est pourquoi notre technologie fait l'objet d'une optimisation constante.
Si les fonctions ou l'apparence de votre appareil diffèrent de celles présentées dans ce manuel, veuillez contacter votre revendeur agréé.
Nous n'assumons aucune responsabilité pour les changements, les modifications ou les évolutions qui ne sont pas décrits dans ce manuel.
Mesures de sécurité
Lors de l'utilisation de cet outil électrique, il est impératif de respecter des mesures de sécurité particulières.
Veuillez lire attentivement toutes les consignes de sécurité et tous les avertissements, vous assurer que vous les avez parfaitement compris et les respecter systématiquement.
L'utilisation imprudente ou inappropriée d'un souffleur de feuilles peut entraîner des blessures graves, voire mortelles.
Votre revendeur vous a fait une démonstration de l'utilisation de l'appareil. Respectez toutes les règles de sécurité, normes et réglementations locales en vigueur.
Consignes générales de sécurité
Les mineurs ne sont pas autorisés à utiliser un souffleur de feuilles.
Tenez les personnes non concernées, en particulier les enfants et les animaux, à l'écart de la zone de travail.
L'opérateur est responsable de ne pas mettre en danger des tiers ou d'endommager leurs biens.
Ne prêtez ou ne louez jamais l'appareil sans le mode d'emploi correspondant. Assurez-vous que chaque personne qui utilise l'appareil connaît et comprend les instructions.
Aptitude à l'utilisation
L'appareil ne doit être utilisé que par des personnes qui :
sont reposés, en bonne santé et en forme physique et mentale
faire des pauses à temps lorsque la fatigue se fait sentir,
ne pas être sous l'influence de l'alcool, de drogues ou de médicaments qui altèrent les réactions, la coordination ou le jugement
Accessoires autorisés
N'utilisez que des accessoires spécialement approuvés pour votre modèle et livrés avec celui-ci.
D'autres accessoires ne doivent pas être utilisés - ils augmentent le risque d'accident.
Nous déclinons toute responsabilité en cas de dommages ou de blessures causés par des accessoires non autorisés.
Vêtements et équipement de protection appropriés
Portez des vêtements solides et ajustés qui offrent une liberté de mouvement suffisante. Des vêtements de protection de sécurité sont recommandés.
Évitez les vestes amples, les écharpes, les cravates, les bijoux, les pantalons bouffants ou les cheveux longs détachés, qui pourraient être happés par l'entrée d'air.
Portez des chaussures de sécurité solides et antidérapantes, idéalement avec une coque en acier.
Portez des lunettes de protection, un écran de protection ou des lunettes de sécurité avec protections latérales.
Portez des protections auditives (par exemple, des bouchons d'oreille ou des casques antibruit).
Utilisez des gants antidérapants et robustes, de préférence en cuir (par exemple en cuir chromé).
Faire le plein et manipuler le carburant
Toujours arrêter le moteur avant de faire le plein.
Le carburant est extrêmement inflammable. Il est interdit de fumer et de faire des feux ouverts à proximité du réservoir.
Ne pas faire le plein d'un moteur chaud ! Le carburant renversé peut s'enflammer.
Ouvrir le bouchon du réservoir avec précaution afin de relâcher lentement la pression.
Évitez tout contact cutané avec le carburant. Changez immédiatement les vêtements souillés.
Les vibrations peuvent entraîner un desserrage du bouchon du réservoir - vérifiez-le et fixez-le régulièrement.
Serrez le bouchon du réservoir à la main aussi fort que possible (bouchon vissé) ou comme décrit dans le chapitre "Faire le plein" (avec poignée rabattable).
Vérifiez régulièrement que le réservoir ne fuit pas. En cas de fuite, ne démarrez pas le
moteur.
Ne stockez l'essence et l'huile que dans des récipients homologués, testés en matière de sécurité et correctement étiquetés.
37. Symboles figurant sur le produit
Dans ce manuel, des symboles sont utilisés pour attirer votre attention sur les dangers potentiels. Les symboles de sécurité et les explications qui les accompagnent doivent être compris dans leur intégralité. Les avertissements eux-mêmes n'éliminent pas le danger et ne peuvent pas remplacer les
mesures appropriées
attention des accidents.
Lisez attentivement ce mode d'emploi avant d'utiliser le produit et conservez-le en lieu sûr pour une utilisation ultérieure.
Portez une protection de la tête appropriée (par exemple un casque de protection). Portez des lunettes de protection, un écran facial ou des lunettes avec protections latérales.
Portez des protections auditives, par exemple des bouchons d'oreille ou des casques antibruit.
Marquage CE
Le produit est conforme aux exigences et aux réglementations de la Communauté européenne.
Avertissement / Prudence
Ne touchez jamais les éléments en rotation tels que les pales de ventilateur ou les turbines pendant le fonctionnement ou lorsque le moteur est en marche.
Attention : des objets peuvent être projetés par le flux d'air et blesser des personnes.
38. Contenu de la livraison
Veuillez vérifier que l'article est complet conformément à l'étendue de la livraison décrite. En cas de pièces défectueuses, veuillez vous adresser à notre service clientèle FUXTEC.
39. Montage

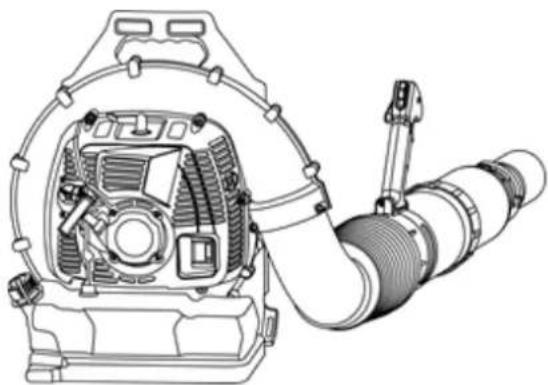

Montage de l'appareil
Réglage de la poignée de commande
- Placez l'appareil sur le dos. • Desserrez la vis de serrage.
- Faites glisser la poignée de commande le long du tuyau à soufflets dans la position qui vous convient le mieux. • Resserrez la vis de serrage.
Desserrer les bretelles
- Soulevez les languettes des deux réglateurs de ceinture.
- Ajustez les sangles de manière à ce que la plaque dorsale soit fermement et confortablement placée contre votre dos.
Transport de l'appareil
Éteignez toujours le moteur avant de transporter l'appareil.
Lors du transport dans un véhicule :
Sécurisez soigneusement l'appareil afin d'éviter qu'il ne se renverse, que du carburant ne s'écoule ou qu'il ne soit endommagé.
Lorsque l'appareil n'est pas utilisé, placez-le de manière à ce qu'il ne présente aucun danger pour les autres personnes.
Avant de commencer - veillez vérifier
La manette des gaz doit se déplacer librement et revenir automatiquement en position de ralenti lorsqu'elle est relâchée.
Le bouton d'arrêt doit pouvoir être facilement mis en position "arrêt".
Le capuchon de la bougie doit être bien fixé - un capuchon desserré peut provoquer des étincelles et enflammer les vapeurs de carburant qui s'en échappent.
Démarrage de l'appareil
Démarrez le moteur à au moins 3 mètres de la station-service - et uniquement à l'extérieur.
Pour éviter tout risque d'inhalation de gaz d'échappement toxiques, ne démarrez ou n'utilisez jamais l'appareil dans des locaux fermés.
Placez l'appareil sur une surface solide dans une zone dégagée et ouverte.
Veillez à ce que votre position soit sûre et stable.
Tenez fermement l'appareil lors du démarrage.
Le souffleur de feuilles est conçu pour être utilisé par une seule personne. Tenez les autres personnes - en particulier les enfants - à l'écart de l'appareil en marche, même pendant le processus de démarrage.
Pendant le fonctionnement
Avertissement - gaz d'échappement
Votre souffleur de feuilles produit des gaz d’échappement toxiques lorsqu’il fonctionne. Ces gaz (par exemple le monoxyde de carbone) peuvent être incolores et inodores.
Pour éviter le risque d'intoxication grave ou mortelle par inhalation de ces vapeurs :
N'utilisez jamais l'appareil dans des locaux fermés ou mal aérés.
Veillez à ce que la ventilation soit suffisante, en particulier lorsque vous travaillez dans des tranchées, des dépressions ou d'autres espaces confinés.
Avertissement - risque d'incendie
Ne fumez pas lorsque vous travaillez avec l'appareil ou à proximité de celui-ci, car les vapeurs de carburant sont facilement inflammables.
Travailler en toute sécurité avec l'appareil
Tenez toujours l'appareil fermement et à deux mains. Veillez à ce que l'appareil soit bien stable et bien tenu.
Examinez la zone de travail :
Ne dirigez jamais le flux d'air vers des personnes, car les petits objets peuvent tourbillonner et être projetés à grande vitesse.
Prudence sur les surfaces glissantes, par exemple : sur la glace, en cas d'humidité ou de neige. Sur un terrain accidenté ou un sol inégal.
Faites attention aux obstacles tels que les racines, les fossés, les trous ou les déchets sur lesquels vous pourriez trébucher.
Avertissement pour les applications par pulvérisation
Pour éviter d'inhaler des vapeurs toxiques provenant de produits chimiques et de gaz d'échappement, n'utilisez jamais l'appareil dans des locaux fermés.
Avancez uniquement lorsque vous utilisez l'appareil.
En cas d'urgence : desserrez les attaches rapides, descendez de la sangle et lancez l'appareil.
Une fois le travail terminé : vider et nettoyer le récipient.
Vibration
Une utilisation prolongée de l'appareil peut entraîner des troubles de la circulation sanguine dans les mains dus aux vibrations.
La durée d'utilisation recommandée varie d'une personne à l'autre et dépend de plusieurs facteurs.
La durée d'utilisation est prolongée par
• le port de protections pour les mains (par exemple, des gants chauds) - Pauses régulières • La durée d'utilisation est raccourcie par - Tendance individuelle aux troubles de la circulation sanguine (par exemple, doigts souvent froids ou qui fourmillent) - Basse température extérieure - Saisir fortement, car cela entrave la circulation sanguine
Les utilisateurs réguliers doivent surveiller attentivement l'état de leurs mains et de leurs doigts.
En cas de symptômes, demander impérativement un avis médical.
Carburant
Votre moteur a besoin d'un mélange d'essence et d'huile moteur deux temps dans un rapport de 30:1 (30 parts d'essence : 1 part d'huile). La qualité des composants utilisés ainsi que le rapport de mélange
exact ont une influence décisive sur les performances et la durée de vie du moteur.
⚠️ Des carburants inappropriés, des huiles inadaptées ou un mauvais rapport de mélange peuvent entraîner de graves dommages au moteur.
Essence
Utilisez uniquement de l'essence de marque disponible dans le commerce avec un indice d'octane d'au moins 90.
Si l'indice d'octane de l'essence ordinaire disponible dans votre région est inférieur, utilisez un produit de qualité supérieure - avec ou sans plomb.
Pour des raisons de santé et de protection de l'environnement, l'essence sans plomb est recommandée.
Remarque : si votre appareil est équipé d'un catalyseur, seule l'essence sans plomb peut être utilisée.
Même de faibles quantités d'essence contenant du plomb peuvent affecter considérablement les performances du catalyseur.
Huile moteur
N'utilisez que de l'huile moteur deux temps de haute qualité. Les autres huiles pour moteur à deux temps doivent correspondre au moins à la classification TC.
⚠️ Des carburants ou des huiles de mauvaise qualité peuvent endommager le moteur, les joints, les tuyaux et le réservoir de carburant.
Préparer le mélange de carburant
Évitez tout contact direct de la peau avec le carburant ainsi que l'inhalation des vapeurs de carburant.
Utilisez un réservoir de carburant homologué.
Versez d'abord l'huile dans le réservoir, puis l'essence, et mélangez bien le mélange.
Proportion du mélange : 30 parts d'essence : 1 part d'huile deux temps (classification TC)
Stocker le carburant
Le mélange de carburant vieillit avec le temps. Ne mélangez que la quantité de carburant dont vous aurez besoin au cours des semaines ou des mois à venir. Stockez le mélange dans un récipient de sécurité homologué, au sec et en toute sécurité.
Autres indications :
Bien agiter le récipient avant de faire le plein, car des composants peuvent se déposer. Attention : une pression peut se former dans le réservoir - l'ouvrir avec précaution. Nettoyer régulièrement le réservoir et le récipient. Ne se débarrasser des liquides de nettoyage que dans des centres de traitement des déchets agréés.
Faire le plein de l'appareil
Avant de faire le plein : nettoyer le bouchon du réservoir et les alentours afin d'éviter que des saletés ne pénètrent dans le réservoir.
Déposer l'appareil de manière à ce que le bouchon du réservoir soit dirigé vers le haut.
Ne pas renverser de carburant et ne pas trop remplir le réservoir.
Après avoir fait le plein : fermer le bouchon du réservoir à la main aussi fermement que possible.
Remplacer le filtre à carburant (recommandé une fois par an)
• Vider complètement le réservoir de carburant - À l'aide d'un crochet, retirer le filtre à carburant du réservoir et le détacher du tuyau. • Glisser le nouveau filtre sur le tuyau - Remettre le filtre dans le réservoir
Démarrer et arrêter le moteur
- Mettre le levier de commande en position de démarrage
- Déplacez le levier de commande en position centrale - cela active l'alimentation en carburant pour le démarrage.
Avant le départ
Régler le levier de starter
• Lorsque le moteur est froid : fermer le starter. - Lorsque le moteur est chaud : ouvrir complètement le starter.
Ce réglage est également valable lorsque le moteur a tourné brièvement, mais n'est pas encore complètement chaud.
Préparation au départ
- Posez l'appareil sur le sol.
- Veillez à ce qu'aucune personne ni aucun animal ne se trouve dans la zone de travail immédiate ou devant la buse. • Assurez-vous d'avoir une position stable :
- Tenez l'appareil par le boîtier de la main gauche et placez un pied contre la plaque de base pour éviter qu'il ne glisse.
- Tirez lentement la poignée de démarrage d'environ 20 cm avec la main droite - puis tirez fermement.
- Ne tirez jamais la corde de démarrage jusqu'à la butée, car elle pourrait se rompre.
- Ne laissez pas la poignée du lanceur rebondir, mais ramenez-la de manière contrôlée afin que la corde du lanceur s'enroule correctement.
Dès que le moteur s'allume :
- Si le moteur est froid : ouvrir le starter et continuer à démarrer jusqu'à ce que le moteur tourne.
- Si le moteur est chaud : continuer à démarrer jusqu'à ce que le moteur tourne.
Dès que le moteur tourne
Placez la manette des gaz en position de ralenti, entre les deux symboles, pour que le moteur se mette au ralenti.
Déplacez le levier sur la position "OFF" - le moteur s'arrête.
Si le moteur ne démarre pas
Si vous n'ouvrez pas le starter à temps après l'allumage du moteur, celui-ci risque de s'éteindre à nouveau. Dans ce cas
• Retirer la cosse de la bougie d'allumage • Dévisser la bougie et la sécher • Mettre le bouton d'arrêt sur "OFF" - Tirer plusieurs fois sur la corde de démarrage pour purger la chambre de combustion - Remettre la bougie en place et brancher le connecteur • Mettre l'interrupteur d'arrêt sur "ON" - Ouvrir le starter - même lorsque le moteur est froid • Redémarrer le moteur
Après un réservoir vide (purger la conduite de carburant)
- Lorsque le réservoir était vide et que le plein a été fait récemment :
- Tirer plusieurs fois sur la corde de démarrage pour purger la conduite de carburant.
42. Stockage
Pour des périodes à partir de 3 mois environ :
• Vider le réservoir de carburant - Faire tourner le moteur jusqu'à ce que le carburateur soit vide - évite le collage des membranes - nettoyer soigneusement l'appareil - en particulier la zone du cylindre et le filtre à air - Stocker l'appareil dans un endroit sec, surélevé ou fermé à clé, hors de portée des enfants et des personnes non autorisées. - Ne pas exposer le réservoir de carburant à la lumière directe du soleil - les rayons UV peuvent fragiliser le matériau, ce qui peut entraîner des fuites ou des ruptures.
43. Maintenance
N'utilisez que des accessoires et des pièces de rechange d'origine.
Seul un appareil régulièrement entretenu et traité peut servir d'aide satisfaisante.
Une maintenance et un entretien insuffisants peuvent entraîner des accidents et des blessures imprévus.
Pendant les premières heures de fonctionnement (rodage du moteur)
Un nouvel appareil ne devrait pas fonctionner à plein régime dans les premiers temps afin d'éviter des contraintes inutiles.
Pendant la période de rodage, toutes les pièces mobiles doivent encore s'adapter les unes aux autres.
de manière optimale - c'est pourquoi les frottements dans le moteur sont d'abord plus importants.
En règle générale, la pleine puissance du moteur n'est atteinte qu'après environ 5 à 15 pleins de carburant.
Dans l'entreprise
Après un travail prolongé à pleine charge, le moteur devrait continuer à tourner à vide pendant un certain temps afin que la chaleur du moteur puisse se répartir uniformément grâce au flux d'air.
Cela protège les composants sensibles du moteur tels que l'allumage, le carburateur, etc. contre les dommages dus à la chaleur.
Après le travail
• Stockage à court terme - Attendez que le moteur soit complètement refroidi. - Pour éviter la condensation, remplissez complètement le réservoir et stockez l'appareil au sec jusqu'à ce que vous en ayez à nouveau besoin.
Pour des périodes de stockage plus longues, voir le chapitre "Stockage de l'appareil".
Vérifier et nettoyer le filtre à air
• Utilisez l'outil fourni pour retirer le couvercle du filtre à air. • Retirez le filtre du couvercle et contrôlez-le. • S'il est sale ou endommagé, nettoyez-le ou installez un nouveau filtre. • Remettez le couvercle en place et serrez les vis de fixation.
Nettoyage du filtre à air
Un filtre à air encrassé réduit la puissance du moteur, augmente la consommation de carburant et rend le démarrage difficile.
Lorsque la puissance du moteur diminue de manière significative :
- Fermer le starter • Retirer le couvercle du filtre à air avec l'outil
- Retirer et vérifier le filtre
- En cas de fort encrassement ou de détérioration : nettoyer ou remplacer le filtre
- Remonter le cache et serrer les vis
Remarques générales :
Le carburateur est réglé en usine sur une valeur standard qui garantit dans la plupart des cas un mélange air-carburant optimal.
La vis à grande vitesse influence la puissance du moteur et le régime maximal du moteur.
Si le mélange est trop pauvre en carburant, le moteur risque d'être endommagé en raison d'une lubrification insuffisante et d'une surchauffe.
Vérifier la bougie d'allumage
Si le moteur présente une perte de puissance, démarre mal ou tourne de manière irrégulière au ralenti, vérifiez d'abord la bougie :
- Retirer la bougie d'allumage (voir chapitre "Démarrer/arrêter le moteur")
- Éliminer les causes de l'encrassement de la bougie d'allumage : • Trop d'huile dans le mélange de carburant
- Filtre à air encrassé
- Conditions de fonctionnement défavorables
- Vérifier l'écartement des électrodes A : 0,6-0,7 mm et le régler si nécessaire (voir données techniques)
Remplacez la bougie d'allumage après environ 100 heures de fonctionnement - ou plus tôt si les électrodes sont très usées.
Si la bougie est livrée avec un adaptateur dévissable, le serrer à fond.
Appuyer fermement sur la cosse de la bougie.
Comportement du moteur
Si, malgré un filtre à air propre et un carburateur correctement réglé, le moteur fonctionne de manière irrégulière ou instable, il se peut que le silencieux soit encrassé.
Faites contrôler et, le cas échéant, nettoyer le silencieux par un revendeur spécialisé.
Remarque : les pièces suivantes peuvent être remplacées dans le cadre de l'entretien régulier.
- Segment de piston
- Bougie d'allumage
- Joint d'étanchéité du silencieux
- Joint de carburateur
- Élément filtrant
- Filtre à carburant
44. Diagnostic des erreurs et mesures à prendre
| Problèmes de démarrage | ||
| Description | Cause | Mesure |
| Pas d'étincelle à la bougie d'allumage | Électrodes humides | Séchage |
| Électrodes souillées par la suie | Nettoyer | |
| Isolateur endommagé | Remplacer | |
| Mauvaise distance entre les électrodes | Régler sur 0,6-0,7 mm | |
| Électrodes grillées | Remplacer | |
| Câble d'allumage endommagé | Remplacer | |
| Bobine d'allumage défectueuse | Remplacer | |
| Câblage interrompu | Réparer | |
| Etincelle d'allumage présente | Trop de carburant aspiré | Réduire l'alimentation |
| Carburant souillé ou mélangé à de l'eau | Remplacer | |
| Alimentation en carburant ok, compression mauvaise | Cylindre/segment de piston usé | Remplacer |
| Bougie desserrée | Serrer | |
| Pas d'alimentation en carburant | Pas de carburant dans le réservoir | Faire le plein |
| Conduite de carburant bouchée | Nettoyer | |
| Soupape du bouchon du réservoir bouchée | Nettoyer | |
| Perte de puissance | ||
| Description | Cause | Mesure |
| Compression normale, pas de raté d'allumage | Filtre à air bouché | Nettoyer |
| Fuite d'air au niveau du raccord du carburateur | Resserrer la connexion | |
| Mauvais carburant | Remplacer | |
| Surchauffe du moteur | Laisser refroidir, éviter la pleine charge | |
| Pot d'échappement carbonisé | Nettoyer | |
| Canal d'évacuation encrassé de suie | Nettoyer | |
| Surchauffe | Mélange de carburant trop pauvre en carburant | Régler le carburateur |
| Carbone dans le cylindre | Nettoyer | |
| Mauvaise lubrification | Utiliser de l'huile pour moteur 2 temps, vérifier le rapport de mélange | |
| Ailettes de refroidissement du cylindre bouchées | Nettoyer | |
| Bruit de cognement anormal | Suie dans la chambre de combustion | Nettoyer |
| Pièces de roulement usées | Vérifier et remplacer | |
| Le moteur s'arrête pendant le fonctionnement | ||
| Description | Cause | Mesure |
| Arrêt soudain | Piston endommagéCourt-circuit sur la bougie d'allumage | Usiner les cylindres, remplacer les segments de pistonNettoyer |
| Défaut dans le solénoïde d'allumage | Faire vérifier | |
| Arrêt progressif | Pénurie de carburant | Faire le plein |
| Carburateur encrassé | Nettoyer | |
| Carburant avec eau | Remplacer | |
45. Accessoires et pièces de rechange
Utilisez uniquement des accessoires et des pièces de rechange d'origine afin de garantir la sécurité et le bon fonctionnement de l'appareil. Pour plus d'informations, consultez le site www.FUXTEC.com.
46. Description générale
Numéro d'article : FX-LBP185TPRO
Nom de l'article : FUXTEC Souffleur de feuilles à essence FX-LBP185TPRO (Portable sur le dos)
Données techniques
| Type | Spécification |
| Type de moteur | Essence |
| Conception | Monocylindre, refroidi par air, moteur à essence 2 temps |
| Carburant | Mélange d'essence et d'huile pour moteur 2 temps dans un rapport de 30:1 |
| Cylindrée | 85 cm ^3 |
| Régime nominal | 7300 tr/min |
| Puissance | 4,0 kW |
| Carburateur | Carburateur à papillon |
| Système d'allumage | Électronique, sans contact |
| Système de démarrage | Démarrage par lanceur à corde |
| Volume d'air | 0,45 m ^3 /s |
| Vitesse de l'air | 95 m/s |
| Régime de ralenti | 3000 tr/min |
| Vitesse maximale du moteur | 7500 tr/min |
| Niveau de pression acoustique LpA | 105 dB (A) |
| Niveau de puissance acoustique mesuré LWA | 109.7 dB (A) |
| Niveau de puissance acoustique garanti LWA | 112 dB (A) |
| Consommation de carburant | 2.9 L/h |
| Débit d'air mesuré | 0,45 m ^3 /s |
| Fonction soufflage | Oui |
| Vibration à la poignée | 2 m/s ^2 |
| Capacité du réservoir de carburant | 4,2 litres |
| Émissions d'échappement | 550 g/kWh |
| Poids net | 10,5 kg |
| Dimensions L x l x H | 1550 x 550 x 510 mm |
48. Garantie
La période de garantie commence à la date d'achat. Veuillez conserver soigneusement la preuve d'achat comme justificatif. La garantie ne couvre pas les pièces d'usure et ne s'applique pas aux dommages causés par une utilisation non conforme, une manipulation incorrecte, l'usage de la force, des modifications techniques, l'utilisation d'accessoires ou de pièces de rechange non autorisés ainsi que les tentatives de réparation par des personnes non autorisées. Les travaux de garantie ne peuvent être effectués que par des entreprises spécialisées ou des partenaires de service agréés. Ces conditions s'appliquent en complément des droits de garantie légaux, qui peuvent être réglementés différemment selon les pays.
49. Recyclage
Le matériel d'emballage se compose principalement de matériaux recyclables. Veuillez éliminer tous les éléments d'emballage conformément aux prescriptions locales en matière de tri des déchets. En recyclant l'emballage, vous apportez une contribution précieuse à la protection de l'environnement et à l'utilisation durable des ressources.
Le 1er janvier 2015, est entré en application le décret 2014-1577 du 23 décembre 2014 . Ce décret entérine l'utilisation du logo TRIMAN qui s'applique aux produits recyclables.
Le TRIMAN est une signalétique qui répond à une obligation réglementaire et fait l'objet d'une diffusion auprès des consommateurs. Conformément au décret d'application précise, tout metteur sur le marché de produits recyclables soumis à un dispositif de responsabilité élargie des producteurs doit apposer une signalétique commune sur ses produits, ou à défaut sur l'emballage, la notice ou tout autre support y compris dématérialisé, informant le consommateur que ceux-ci relèvent d'une consigne de tri.
50. Service clientèle
Pour toute question concernant la garantie, la réparation ou les pièces de rechange, veuillez vous adresser à :
FUXTEC GmbH
69, rue Kappstraße
71083 Herrenberg
Allemagne
Téléphone : 070329560888
Courrier électronique : info@fixtec.de
Remarque : veuillez ne pas envoyer de retours ou de réparations à cette adresse. Pour les retours en cas de garantie, veuillez vous adresser à notre service clientèle.
51. Protection des DROITS d'auteur
Tous droits réservés. Le contenu de ce manuel est protégé par les droits d'auteur. Leur utilisation est autorisée dans le cadre de la commande. Toute utilisation ou reproduction dépassant ce cadre est interdite sans l'autorisation écrite de FUXTEC GmbH. FUXTEC GmbH se réserve le droit d'effectuer des modifications dans ce mode d'emploi, même sans communication préalable.
