GEBRUIKSAANWIJZING FX-4MS142LF Fuxtec

1. Specifications....174

2. Symbolen op de machine 175

3. Algemene veiligheidsinstructies....177
4. Instructies voor accessoires....179
5. Overzicht van componenten 183
6. Montage der Motorsense....184
7. Koude start van de machine....188
8. Warme start van de machine 189
9. Technieken voor trimmen 190
10. Onderhoud en verzorging.... 192
11. Probleemoplossing 196
12. Klantenservice 198
13. Garantie....198
14. Kennisgeving van verwijdering....198
15. EU-verklaring van overeenstemming 199

SVENSK VERSION....200

ORIGINELE GEBRUIKSAANWIJZING

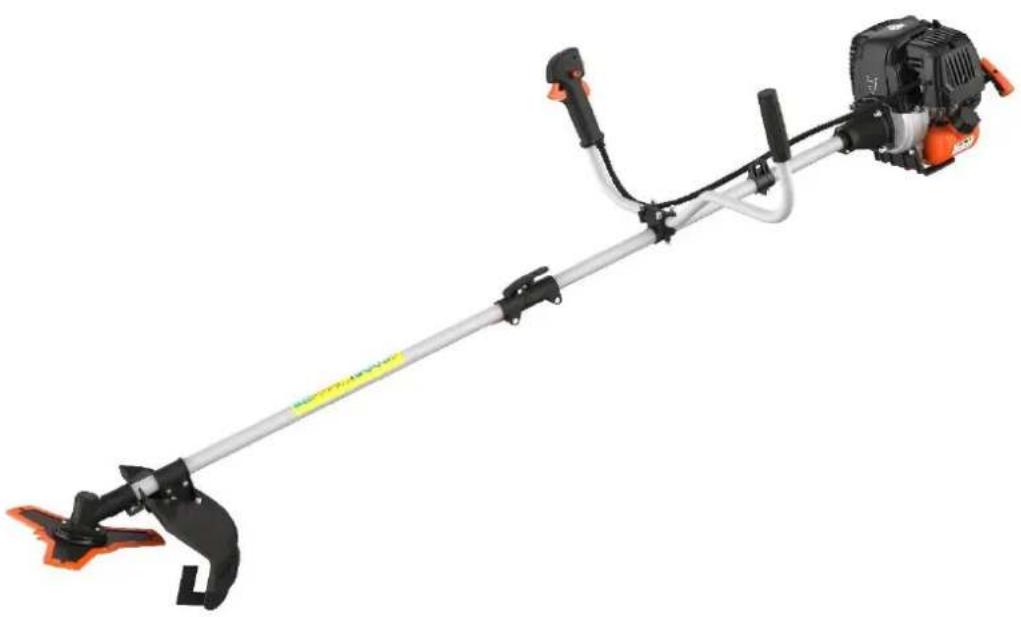

Benzine Motorsense/Rasentrimmer

FX-4MS142

Uw nieuwe apparaat is zo ontwikkeld en ontworpen dat het voldoet aan de hoge normen van FUXTEC, zoals gebruiksgemak en gebruikersveiligheid. Als het goed wordt behandeld, zal dit apparaat u jarenlang goed van dienst zijn.

WAARSCHUWING: Om het risico op letsel te verminderen, moet de gebruiker deze handleiding lezen en begrijpen voordat hij het apparaat gebruikt.

FUXTEC GMBH

KAPPSTRAße 69, 71083 HERRENBERG, DUITSLAND

We streven ernaar om onze producten continu te verbeteren. Daarom kunnen technische gegevens en afbeeldingen worden gewijzigd!

1. Specifications

Type	FX-4MS142
Motor	142F, luchtgekoeld; 4-takt
Cilinderinhoud	42,5 cm3
Maximaal uitgangsvermogen (kW)(in overeenstemming met ISO 8893)	1,25 kW / 6.500min-1
Maximaal toerental van de motor	10.500^min-1
Onbelast toerental van de machine	3.000 ±200min-1
LPA op de cabine	104dB(A) (K=3dB)
Gegarandeerde LWA	113dB(A)
Maximale trillingswaarden op de linker handgreep	8.210 m/s2k=1.5m/s2
Maximale trillingswaarden op de rechterhandgreep	8.265 m/s2k=1.5m/s2
Maximale diameter van de schroefdraad	Φ440mm (Φ2.5mm)
Draairichting van de snij-inrichting	tegen de klok in (zie merkteken ophet bord)
Aantal handvatten	2 stuks
Droog gewicht (kg)	8.05
Inhoud brandstoftank (ml)	550
Inhoud olietank (ml)	100ml
Olie	FUXTEC 4-takt bier (SAE30)
Brandstofverbruik (kg/u) (in overeenstemming met ISO 8893)	0.89
Specifiek brandstofverbruik (g/kWh) (in overeenstemming met ISO 8893)	380
Gewicht (netto/bruto) in (kg)	8.05 / 10.0

92. Symbolen op de machine

WAARSCHUWING! ONJUISTE TOESTAND KAN LEIDEN TOT: ERNSTIG LETSEL

LEES EN BEGRIJP DEZE GEBRUIKSAANWIJZING VOOR GEBRUIK.

DRAAG ALTIJD OOGBESCHERMING, GEHOORBESCHERMING EN HOOFDBESCHERMING

DRAAG VOETBESCHERMING.

DRAAG HANDSCHOENEN (Scherpe rand!).

	WAARSCHUWING:GEVAAR VOOR HETE ONDERDELEN
	ZET ALTIJD DE MACHINE AAN EN ZORG ERVOOR DAT HETSNIJGEREEDSCHAP IS GESTOPT VOORDAT U HET MES REINIGT,VERWIJDERT OF AFSTELT.
	WAARSCHUWING:UITLAATGASSEN VAN DIT PRODUCT INBEGREPENCHEMICALIËN DIE KANKER VEROORZAKEN,GEBOORTEAFWIJKINGEN
	WAARSCHUWING! VERANDER NOOIT DE MACHINE. ONJUISTGEBRUIK VAN DE MACHINE KAN ERNSTIG OF DODELIJKPERSOONLIJK LETSEL VEROORZAKEN.
	Vul voor gebruik 70 ml motorolie bij, 4 slagen en elke 10 uur.cheque.
	Waarschuwing! Ontvlambare materialen!
	Maximale snelheid van de spil (grastrimmer): 6600^mln-1
	Maximaal spindeltoerental (bosmaaier): 7100^mln-1
	Volg de instructies voor het tanken

FUXTEC

Sta niet toe dat anderen deze machine gebruiken, tenzij ze volledig verantwoordelijk zijn en de handleiding van de machine hebben gelezen en begrepen en getraind zijn in de bediening ervan.

Het langdurig gebruik van een hulpmiddel stelt de gebruiker bloot aan trillingen die kunnen leiden tot wittevingerziekte (syndroom van Raynaud) of carpaal tunnelsyndroom. Deze aandoening vermindert het vermogen van de hand om temperatuur te voelen en te reguleren, veroorzaakt gevoelloosheid en warmtesensaties en kan leiden tot zenuw- en bloedsomloopschade en weefselsterfte. Niet alle factoren die leiden tot wittevingerziekte zijn bekend, maar koud weer, roken en ziekten die de bloedvaten en de bloedcirculatie aantasten, evenals grote of langdurige blootstelling aan trillingen worden genoemd als factoren bij de ontwikkeling van wittevingerziekte. Om het risico op wittevingerziekte en carpaal tunnel syndroom te verminderen, moet u rekening houden met het volgende:

Draag handschoenen en houd uw handen warm.

Neem regelmatig een pauze.

Alle bovenstaande voorzorgsmaatregelen kunnen het risico op wittevingerziekte of carpaal tunnel syndroom niet uitsluiten. Langdurige en regelmatige gebruikers wordt daarom geadviseerd om de conditie van uw handen en vingers nauwlettend in de gaten te houden. Zoek onmiddellijk medische hulp als een van de bovenstaande symptomen optreedt.

Het geluid van het gereedschap kan uw gehoor beschadigen. Draag geluidsisolatie (Oropax of oorkappen) om het te beschermen. Langdurige en regelmatige gebruikers

wordt geadviseerd om hun gehoor regelmatig te controleren. Wees vooral waakzaam en voorzichtig bij het dragen van gehoorbescherming, omdat dit uw vermogen om waarschuwingen (oproepen, alarmsignalen, enz.) te horen, beperkt.

- WAARSCHUWING: Een zekere mate van geluidsoverlast van dit apparaat is onvermijdelijk. Stel luidruchtig werk uit tot toegestane en aangewezen tijden. Houd indien nodig rusttijden aan en beperk de werktijd tot het absolute minimum. Voor hun persoonlijke bescherming en de bescherming van personen in de buurt moet geschikte gehoorbescherming worden gedragen.

93. Algemene veiligheidsinstructies

Deze machine mag alleen worden gebruikt voor het maaien of trimmen van gras, onkruid en kreupelhout. Gebruik het nooit voor andere doeleinden, dit kan letsel veroorzaken! De juiste veiligheidsinstructies moeten in acht worden genomen. STEL UZELF OF ANDEREN NIET BLOOT AAN GEVAAR. Volg deze algemene veiligheidsinstructies.

- Draag altijd een veiligheidsbril ter bescherming van de ogen. Lang haar moet naar achteren worden vastgebonden. Draag geen losse kleding of sieraden die verstrikt kunnen raken in bewegende delen van de machine. Er moeten altijd veilige, sterke en antislip veiligheidsschoenen worden gedragen. Het wordt aanbevolen om benen en voeten af te dekken om uzelf tijdens het gebruik te beschermen tegen vliegenpuin.

- Controleer de hele machine op losse onderdelen (schroefmoer, bouten, schroeven, enz.). Onderhoud of vervang ze indien nodig, voordat u de machine gebruikt. Gebruik met deze aandrijfkop geen andere accessoires dan die welke door ons bedrijf worden aanbevolen. Anders, ernstig letsel van de gebruiker of omstanders, en schade aan de machine.

- Houd de handgrepen vrij van olie en brandstof.

- Gebruik altijd de juiste bewegingen en de schouderriem bij het snijden.

- Rook niet bij het mengen van de brandstof of het vullen van de container.

- Meng geen brandstof in een afgesloten ruimte of in de buurt van open vuur. Zorg voor voldoende ventilatie/ventilatie.

- Mengen en opslaan van het brandstofmengsel in een geëtiketteerde Container goedgekeurd volgens de lokale regelgeving voor dergelijk verbruik Wordt.

- Verwijder nooit de dop van de brandstoftank terwijl de machine draait.

- Gebruik de machine niet in een afgesloten ruimte of gebouw. Uitlaatgassen bevatten gevaarlijke koolmonoxide.

- Probeer de machine niet af te stellen terwijl u de machine laat draaien en dragen. Plaats de machine altijd op een vlakke, heldere ondergrond.

- Gebruik de machine niet als deze beschadigd is. Verwijder nooit de bescherming van de machine. Als u dit niet doet, kan dit leiden tot ernstig letsel voor de bediener of toeschouwers, evenals schade aan de machine.

- Controleer het te snijden gebied en verwijder eventuele resten die verstrikt kunnen raken in de nylon snijkop of het snijblad. Verwijder ook alle mogelijke voorwerpen die de machine tijdens het – snijden zou kunnen rondslingeren.

- Laat de machine nooit onbeheerd achter.

- Rek je niet te ver naar voren uit. Zorg te allen tijde voor een stevige stand en evenwicht. Laat de machine niet draaien wanneer u op een touwladder of in een andere onstabiele staande positie staat.

- Kinderen hebben geen toegang tot de machine. Toeschouwers moeten in een veiligheidsafstand tot het werkgebied, minimaal 15 METER

• Houd uw handen en voeten tijdens het werkproces vrij van de nylon snijkop of het metalen mes.
• Gebruik de machine niet als u moe, ziek of onder invloed bent van medicijnen, drugs of alcohol.
• Gebruik een onbeschadigde nylon snijkop. Als u een rots of een ander obstakel raakt, stop dan de machine en controleer de nylon snijkop. Een defecte of ongebalanceerde nylon snijkop mag nooit worden gebruikt.
• Voordat u begint, na een storing of klap, moet u het apparaat controleren en ervoor zorgen dat het in goede staat verkeert.
• Aandacht! Lokale regelgeving kan het gebruik van de machine beperken.
• Houd het apparaat altijd in goede staat met het snijgereedschap.
• Houd er rekening mee dat onjuist onderhoud, het gebruik van niet-conforme reserveonderdelen of het verwijderen of wijzigen van veiligheidsvoorzieningen schade aan het apparaat en ernstig letsel kunnen veroorzaken bij de persoon die ermee werkt.
• Zet het apparaat tijdens transport goed vast om brandstofverlies, schade aan het apparaat en letsel te voorkomen.
• Controleer bij machines met een koppeling regelmatig of de snijaccessoires stoppen met draaien wanneer de motor stationair draait.
• Controleer de machine voor elk gebruik op losse bevestigingsmiddelen, brandstoflekken, beschadigde onderdelen, enz. Vervang beschadigde onderdelen voor gebruik.
• Het is noodzakelijk om voldoende pauzes te nemen en regelmatig van werkhouding te veranderen.

94. Instructies voor accessoires

- Bewaar de machine niet in een afgesloten ruimte waar brandstofdampen een open vuur kunnen bereiken van de warmwaterboilers, ovens, enz. Bewaar de machine in een goed geventileerde ruimte.

- Zorg ervoor dat uw product alleen is uitgerust met originele accessoires. Deze onderdelen zijn verkrijgbaar bij uw dealer. Het gebruik van andere hulpapparatuur of accessoires kan letsel veroorzaken bij gebruikers en schade aan de machine.

- Reinig de motor volledig, vooral de brandstoftank en het luchtfilter. Na gebruik van het apparaat moeten alle brandstoffen worden ontladen. verwijderen.

- BELANGRIJK: Zorg er bij het tanken van brandstof voor dat de machine is uitgeschakeld en afgekoeld. Tank nooit als de machine draait of heet is. Als er benzine is gemorst, veeg deze dan op voordat u de machine start.

- Houd tijdens het werk minimaal 15 meter afstand van andere mensen.

- Wanneer u als toeschouwer een gebruiker van de machine benadert, moet u zorgvuldig hun aandacht trekken en bevestigen dat de gebruiker de machine stopt. Laat de

gebruiker niet schrikken of afleiden, anders kunt u een onveilige situatie veroorzaken.

- Raak nooit de nylon snijkop of het metalen mes aan wanneer de machine draait. Als het nodig is om de beschermkap of het snijgereedschap te vervangen, zorg er dan voor dat de machine en het snijgereedschap tot stilstand zijn gekomen.

- De machine moet UIT staan voordat u het werkgebied van de machine wijzigt.

- Zorg ervoor dat de nylon snijkop geen stenen of andere harde voorwerpen.

- Zorg er altijd voor dat er geen schroeven zijn losgeraakt of dat de machine niet oververhit raakt.

- Laat de machine indien nodig onderhouden door een erkende dealer. Als de machine defect is, mag u deze niet meer laten draaien.

- Raak bij het starten of bedienen van de machine nooit hete onderdelen zoals de uitlaat, bougiekabels of bougie aan.

- Nadat de machine is gestopt, is de uitlaat nog heet. Plaats de machine nooit in de buurt van brandbare materialen (droog gras, ontvlambare gassen of ontvlambare vloeistoffen, enz.).

- Let er vooral op dat bij gebruik in de regen of direct na de regen de grond glad kan zijn.

- Als u glijdt of op de grond valt, laat dan de gashendel onmiddellijk los.

- Pas op dat u de machine niet laat vallen of obstakels raakt.

- Voordat u de machine afstelt of repareert, moet u ervoor zorgen dat de machine is uitgeschakeld en de bougieconnector is verwijderd.

- Als de machine voor langere tijd wordt opgeslagen, tap dan brandstof af uit de brandstoftank en carburateur, reinig de onderdelen, zet de machine op een veilige plaats en zorg ervoor dat de machine op een veilige plaats staat. - dat de machine volledig is afgekoeld.

- Voer constante controles uit voor een veilige en efficiënte werking. Voor een volledige inspectie van uw machine neemt u contact op met een gespecialiseerde werkplaats.

- Houd de machine uit de buurt van vuur of vonken.

- Wees voorzichtig bij het gebruik ervan. Er bestaat gevaar voor terugslag en terugslag.

- Wees uiterst voorzichtig bij het gebruik van deze machine met het snijblad. Een terugslag van het snijmes is een reactie die kan optreden wanneer het roterende snijmes een voorwerp raakt dat niet kan worden gesneden. Dit contact zorgt ervoor dat de snijbladen even stilstaan en dan plotseling met versnelde kracht van het geraakte object afduwen. Deze terugslagreactie kan zo gewelddadig zijn dat de bediener de controle over de machine verliest. Een terugslag van het snijmes kan zonder waarschuwing optreden als het snijmes een obstakel tegenkomt, geblokkeerd raakt of vast komt te zitten. Dit is waarschijnlijker in gebieden waar het moeilijk is om het materiaal dat moet worden gesneden bij te houden. Om gemakkelijk en veilig te kunnen

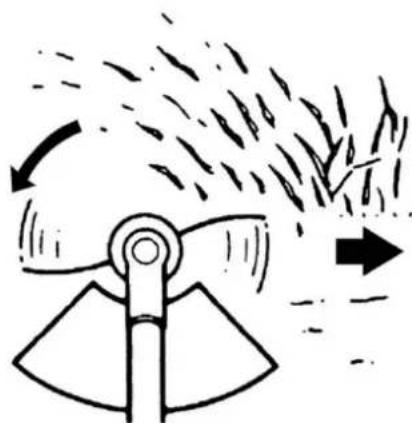

snoeien, pakt u het onkruid dat u wilt maaien van rechts naar links aan. In het geval dat een voorwerp of houten stok onverwachts wordt geraakt, kan dit een terugslag van het snijmes verminderen.

SNIJDEN MET EEN SNIJMES

Metalen plaat met 3 tanden is uitgerust met de machine.

De metalen plaat wordt gebruikt voor het snoeien van struiken en onkruid met een diameter tot 3/4 inch. Het gebruik van het zaagblad met deze machine is verboden.

WAARSCHUWING

VOOR GEVAAR

Snijd niet met botte, gebarsten of beschadigde metalen messen.

Controleer voor het werken het gebied op obstakels zoals stenen, metalen staven of andere voorwerpen. Als deze niet worden verwijderd

Markeer deze positie zodat een botsing met het mes

wordt vermeden. Leidingen kunnen vast komen te zitten aan de bladkop en flap of in de lucht worden geslingerd.

WAARSCHUWING

VOOR GEVAAR

Gebruik de bosmaaier niet voor het zagen van bomen.

WAARSCHUWING

VOOR GEVAAR

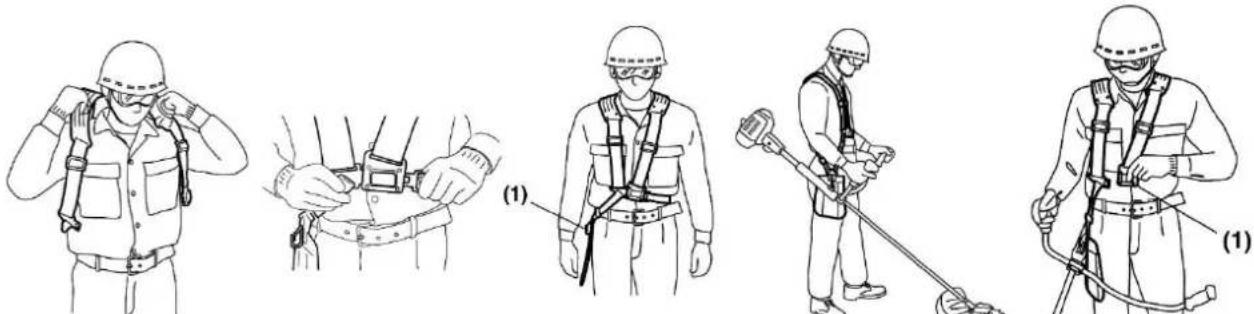

Gebruik de schouderriem constant. Stel de riem af en bevestig deze en

Riemklemplaat op de machine zodat de machine zich enkele cm boven de grond bevindt

Hangt.

De snijkop en het beschermschild moeten in alle richtingen horizontaal zijn

. Klem de machines aan de rechterkant van uw

WAARSCHUWING

Draag daarnaast hoofd-, oog-, gezichts- en gehoorbescherming en schoenen tegen gladde oppervlakken. Draag geen grendels, sieraden of losse, bungelende kleding die vast kan komen te zitten in de machine. Draag geen schoeisel met onbeschermde tenen en werk Niet op blote voeten of zonder beenbescherming. In bepaalde situaties, Je draagt hoofdbescherming.

De schouderriem is voorzien van een snelsluiting (zie foto). U kunt de schouderriem snel verwijderen door aan de snelsluiting te trekken.

Lees de handleiding aandachtig door. Zorg ervoor dat u

volledig vertrouwd bent met de bedieningselementen en het juiste gebruik van de machine. Leg vast hoe u de machine kunt stoppen en de machine kunt uitschakelen. Begrijp hoe u de machine kunt stoppen en stoppen. Begrijp hoe u een uitgerekt hulpstuk snel kunt losmaken.

Laat niemand de machine gebruiken zonder de juiste instructies. Zorg ervoor dat de gebruiker de voet-, been-, oog-, gezichts- en gehoorbescherming draagt. Houd het gebied vrij van toeschouwers, kinderen en huisdieren. Laat kinderen nooit de machine bedienen of ermee spelen.

Laat niemand de GEVARENZONE betreden wanneer u met u samenwerkt. De gevarenzone is een gebied met een straal van 15 meter (ongeveer 16 stappen) of in 50 voet. Sta erop aan dat mensen in de GEVAARSZONE oogbescherming dragen tegen weggegooide voorwerpen buiten de gevarenzone. Als de machine moet worden gebruikt op een plaats waar zich onbeschermde mensen bevinden, werk dan met een laag gesmoord toerental om het risico op weggeslingerde voorwerpen te verminderen.

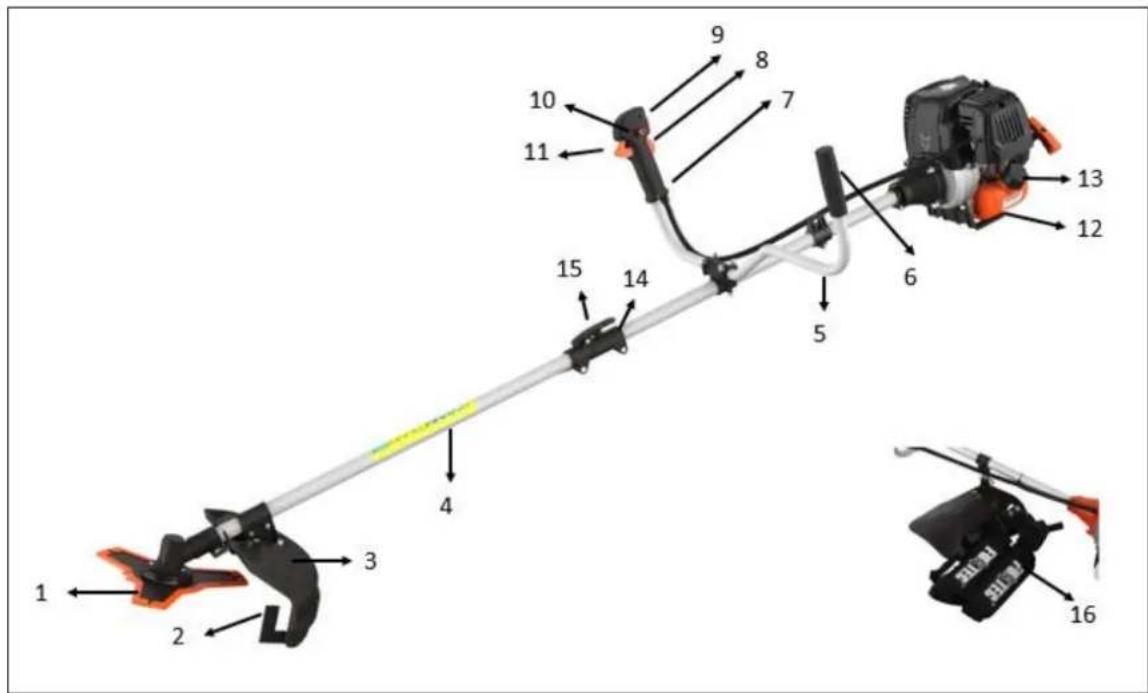

95. Overzicht van componenten

*8 THROTTLE LOCK voorkomt onbedoeld accelereren van de motor. De gashendel kan alleen worden ingedrukt als de gashendelvergrendeling wordt ingedrukt.

Bevestiging van het handvat

Het handvat moet voor gebruik worden gemonteerd.

Volg de volgende afbeeldingen voor een correcte installatie.

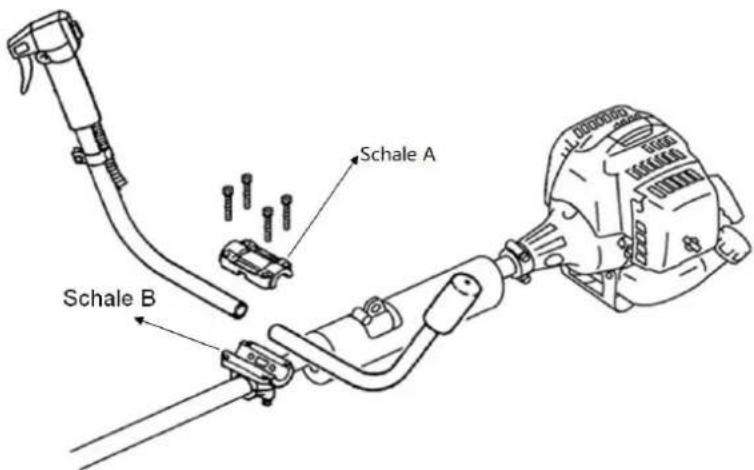

Montage van de handgreepbuis voor gebruik

Plaats schaal B op de asbuis omhoog en omlaag, schroef beide schalen en de asbuis aan elkaar.

Plaats de handgreep in de meegeleverde klembus, die al aan de asbuis is bevestigd. Plaats nu de andere kom erop en schroef beide halve schalen en de handvatbuis aan elkaar. Zorg ervoor dat u de afbeelding "Componenten" raadpleegt om er zeker van te zijn dat het handvat in de juiste positie staat!

Schale A Schale B

Montage van de aandrijfas

1). Breng de aandrijfas aan op de hoofdas zodat het gat van de as is uitgelijnd met de borgpen van de connector.

2). Bedien de borgbout en steek de aandrijfas in de hoofdas. Laat de borgpen los en zorg ervoor dat de borgpen in het gat klikt.

3). Draai de vleugelschroef met de klok mee om de verbinding vast te zetten.

Installatie van het beschermende schild

Monteer de beschermkap op de aandrijfasbuis tegen het transmissiehuis. Draai de houder van de beschermkap zo stevig vast dat de beschermkap tijdens het gebruik niet beweegt of naar beneden glijdt.

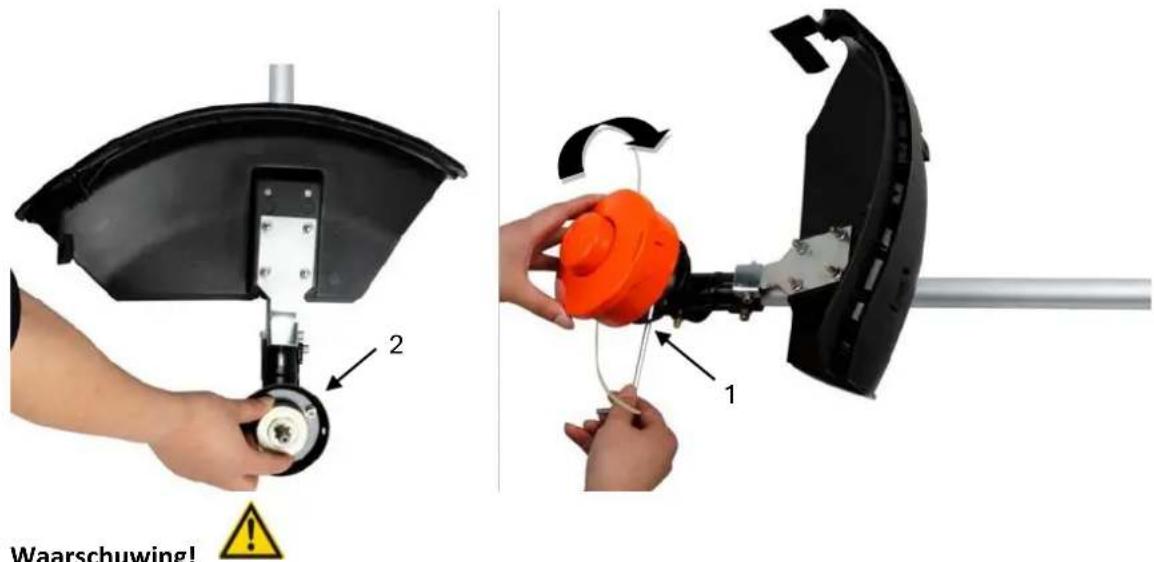

De Rasentrimmers in elkaar zetten

Stap 1:

Steek de sleutel (1) in het gat van de aandrijfkop zodat de aandrijfas vergrendeld is. Draai de moer los en verwijder deze. Aangezien dit een veiligheidsmoer is, moet u ervoor zorgen dat hier een linkse schroefdraad zit

Stap 2:

Monteer het afstandsstuk (2) en monteer de draadspoel op de tandwielas. En draai het dan met de hand vast.

2 Waarschuwing! 1

Waarschuwing!

Zorg ervoor dat alle componenten correct zijn gemonteerd en gemonteerd en dat alle schroeven zijn vastgedraaid.

Installatie van het beschermende schild

Monteer de beschermkap op de aandrijfasbuis tegen het transmissiehuis. Draai de houder van de beschermkap zo stevig vast dat de beschermkap tijdens het gebruik niet beweegt of naar beneden glijdt.

Montage van het metalen mes

Stappen:

1. Steek de sleutel (1) in het gat van de transmissiekop.

2. Verwijder de moer, het deksel (4) en bovenste afstandhouder (3) van de aandrijfas

3. Leg de metalen plaat op de bodem

Afstandhouder (2). Zorg ervoor dat de geselecteerde de zijde van het snijmes in contact is met de schijf (2).

1. Schuif het bovenste afstandsstuk (3) over de aandrijfas op de metalen plaat. Zorg ervoor dat u de bovenkant van het snijmes in contact komt met de afstandhouder (3).

2. Plaats het deksel (4) en schroef de

Wartelmoer vast met vergrendelde tandwielkop (zie punt 1)

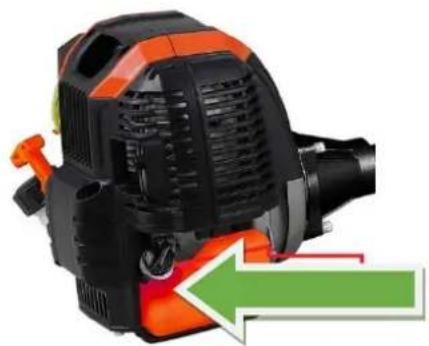

Controleer het oliepeil.

1 Plaats de motor horizontaal op de vloer.
2 Schroef de peilstok los en controleer het oliepeil
Controleer welke tot aan de olievulopening moet komen
3 Als het oliepeil te laag is, gebruik dan de aanbevolen olie
Vul bij tot aan de olievulopening.
4 Draai de oliedop dicht.

De inhoud van de olietank is 75ml.

Vanwege de lage capaciteit is het noodzakelijk om

Vul de olie langzaam bij om overlopen en morsen te veroorzaken te vermijden. Controleer elke 10 werkuren de Oliepeil en indien nodig bijvullen

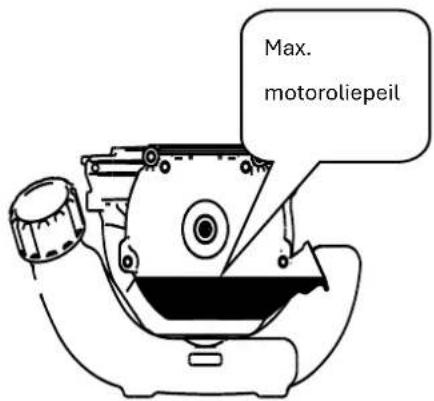

Max. motoroliepeil

WAARSCHUWING

Wij raden de Oregon 4-takt olie aan

of oliën van een ander merk

SAE 10W-30 bij een normale omgevingstemperatuur.

Umgebungstemperatur

WAARSCHUWING

Het gebruik van 2-taktolie is niet toegestaan en verkort de levensduur van de motor.

De aanbevolen bedrijfstemperatuur ligt tussen -5°C en +40°C

Aanbevolen brandstof

Het wordt aanbevolen om loodvrije benzine te gebruiken met een octaangetal van 90# of hoger om het vastleggen van koolstof in de verbrandingskamer te verminderen. Gebruik geen oude of vuile benzine. Gebruik geen brandstofmengsel van motorolie en benzine. Houd de brandstoftank stofvrij en voorkom dat er water in de tank komt. Soms zullen er misfires zijn bij overbelasting, wat normaal is.

Als de misfires onder normale belasting hoorbaar zijn, raden we aan de benzine te vervangen. Als de ontstekingsfout daarna nog steeds aanwezig is, raadpleeg dan een geautoriseerde werkplaats.

WAARSCHUWING

Vuldop Max. vulniveau

• Benzine is licht ontvlambaar en kan bij vonken een explosie veroorzaken.
• Tank alleen in goed geventileerde ruimtes en laat de motor afkoelen voordat u gaat tanken. Roken en open vuur, evenals eventuele vonken, moeten tijdens het tanken worden vermeden.
• Vul de tank niet te vol (het niveau mag niet hoger zijn dan het mondstuk van de tank).
  Controleer na het tanken of de tankdop goed gesloten is.
• Vermijd het morsen van benzine.
• Houd de machine uit de buurt van kinderen
  Tankinhoud: S35 (139F/P-B) 0.6L

Benzine met ethanolgehalte

De motor kan worden bediend met E10 benzine. Gebruik echter geen benzine met een hoger ethanolgehalte van 10%.

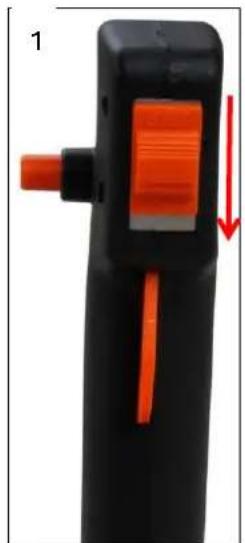

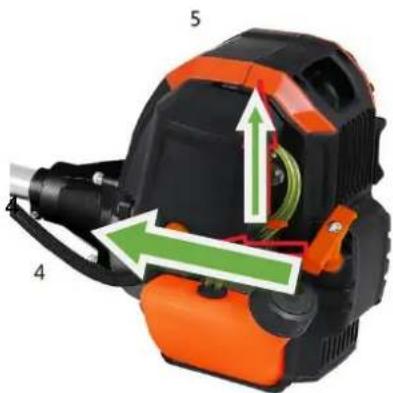

97. Koude start van de machine

1. Plaats de machine op een stevige en vlakke ondergrond. Schuif de motorstopschakelaar naar beneden.

1. Stel de hendel voor de startklep af (Verstikking) ga omhoog op "KOUDE START"

2. Druk op de carburateurpomp ca. 8-10 keer (totdat er benzine in de leiding stroomt)

3. Trek het startkoord met een korte slag naar buiten totdat er weerstand wordt gevoeld

(ongeveer 100 mm). Een continue, vooral snelle trekkracht zorgt voor een sterke vonk en de motor meldt zich na 2-3 trekjes.

1. Belangrijk: Nadat de motor zich heeft gemeld, zet u de hendel voor de startklep (choke) terug in de stand "WARME START" en trekt u onmiddellijk weer aan de starter totdat de motor start. "Zie ook Video Device Start op onze homepage"
2. Laat de motor ongeveer 10 minuten opwarmen terwijl hij

OPMERKING: Als de machine na herhaalde pogingen niet start, raadpleeg dan de hoofdstukken over probleemoplossing.

NOTITIE: Trek het startkoord altijd recht naar buiten. Door de starter schuin te trekken, wrijft het touw tegen het oog. De diagonale trekkracht kan leiden tot rafelen of breken van de startlift. Houd altijd de starchandgreep vast wanneer het touw zich terugtrekt. Laat het touw nooit terugslingeren vanuit een uitgetrokken positie. Dit kan het startapparaat beschadigen.

98. Warme start van de machine

1. Plaats de machine op een stevige en vlakke ondergrond.
2. Zet de motorstopschakelaar omlaag
3. Schuif de choke naar de stand "WARM START"
4. Trek het startkoord met een korte slag naar buiten totdat er weerstand wordt gevoeld (ongeveer 100 mm). Een continue, bijzonder snelle trekkracht zorgt voor een sterke vonk en start de motor

Als de machine niet start, ga dan opnieuw verder volgens "Koude start van de machine"

DE MACHINE VAN HET EINDE

Ontgrendel de gashendel. Laat de machine teruggaan naar stationair. Druk op de motorstopschakelaar totdat de machine tot stilstand komt.

AANVULLENDE VEILIGHEIDSINSTRUCTIES

Voordat u uw machine in gebruik neemt, herhaalt u de ALGEMENE VEILIGHEIDSINSTRUCTIE in deze handleiding.

VOORZICHTIGHEID

ALS U NIET BEKEND BENT MET TRIMTECHNIEKEN, OEFEN DAN MET DE MACHINE IN DE "UIT"-STAND.

TRIM OF SNIJD ALTIJD BIJ HOGE MOTORTOERENTALLEN. Laat de machine niet langzaam draaien aan het begin of tijdens het trimmen.

HOUD ALTIJD AFSTAND IN HET WERKGEBIED van blikken, flessen, stenen, enz. Opvallende voorwerpen kunnen ernstig letsel veroorzaken bij gebruikers of toeschouwers en kunnen ook de machine beschadigen. Als er per ongeluk tegen een voorwerp wordt gestoten, ZET dan onmiddellijk de MACHINE UIT en controleer de machine. Laat de machine nooit draaien met beschadigde of defecte onderdelen.

Gebruik de machine NIET voor andere doeleinden dan het trimmen van gras.

Til de nylon snijkop NOOIT boven kniehoogte tijdens het gebruik.

Laat de machine niet op een helling draaien als de kans bestaat dat u wegglijdt of de stabiliteit verliest.

LOSLATEN VAN NYLON SNIJKOP

Om verse draad los te maken, laat u de machine op vol vermogen staan en "duwt" u

de

Nylon snijkop loopt tegen gazon. De draad wordt automatisch losgelaten. Het mes in

Beschermend schild snijdt overtollige draad af.

LET OP: Verwijder regelmatig grasresten om oververhitting van de aandrijfas te voorkomen. Grasafzetting treedt op wanneer vezels van het onkruid verstrikt raken rond de schacht onder het beschermende schild. Deze toestand zorgt ervoor dat de as niet goed afkoelt. Verwijder grasafzettingen alleen met een schroevendraaier of iets dergelijks als de machine is uitgeschakeld.

99. Technieken voor trimmen

Als de machine goed is uitgerust met een beschermend schild en een nylon snijkop, zal uw machine lelijk onkruid en hoog gras snoeien met een lange reikwijdte en gebieden langs hekken, muren, eigendommen en rond bomen.

NOTITIE: Besteed speciale aandacht aan het bijsnijden van bakstenen of stenen muren, enz., wat leidt tot snelle draadslijtage.

NAUWKEURIGER TRIMMEN

Zwaai de trimmer heen en weer met een nylon snijkop. Kantel de nylon snijkop niet tijdens het werken. Voor de juiste maaihoogte trimt u vooraf in een testruimte. Voor de juiste maaihoogte trimt u vooraf in een testgebied. Houd de nylon snijkop op hetzelfde niveau voor een gelijkmatige diepte van de snede.

Snoei rond boomstammen met een langzame aanpak; De draad komt dus niet in contact met de boomstam. Loop van links naar rechts om de boom heen. Benader gras of onkruid met de punt van de draad en kantel de nylon snijkop lichtjes.

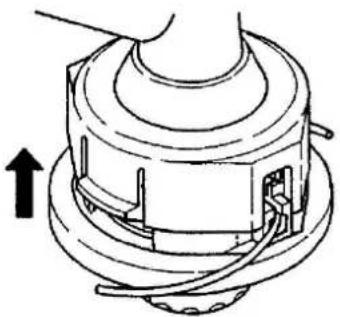

Nylondraad vervangen

1. Zet de motor af.
2. Plaats de trimmer op de vloer zodat het snijgereedschap met de spoel naar boven wijst.
3. Open het mes en de spoel door aan de vergrendelknop op de schokdemper te draaien.
4. Knip de nieuwe draad af tot 6 of 5 meter en wikkel deze strak om de spoel met de klok mee.
5. Verwijder de overtollige draad.

1. Nadat de spoel is ingepakt, bevestigt u de draadeinden zoals aangegeven in de afbeelding.

1. Steek de draadeinden door de gaten in het buitenste spoelgedeelte.

2. Knijp met de buitenste spoel in de binnenste spoel en draai ze tegen elkaar totdat ze vastklikken.

100. Onderhoud en verzorging

Regelmatige controles en afstellingen moeten worden uitgevoerd om ervoor te zorgen dat de benzinemotor zijn uitstekende prestaties behoudt. Regelmatig onderhoud zorgt ook voor een lange levensduur. Zie de volgende tabel voor de reguliere onderhoudscyclus.

WartungszyklusBestanddeel		Elk gebruik	Elke maand of 10 uur	Elke 3 maanden of 25 uur	Elke 6 maanden of 50 uur	Elke 12 maanden of 100 uur	Elke 2 jaar of 300 uur
Smeerolie	Controleer het oliepeil	■
	Ruilen		■		■
Luchtfilter	Cheque	■
	Schoon			■een
Bougie	Herzien en aanpassen					■
	Ruilen						■
Bougies (optioneel)	Schoon					■
Verkoeling	Onderzoek				■
Bevestigingsmiddelen zoals bouten en moeren	Controleren (vastdraaien indien nodig)
Koppeling	Onderzoek				■b
Stationair	Controleren en bijsturen					■b
Kleppen speling	Controleren en bijsturen					■b
Verbrandingskamer	Schoon	300 uur daarna
Brandstof	Cheque					■
Gastank	Cheque					■
Brandstofleiding	Cheque	Alle bouwjaren (vervang indien nodig)

WAARSCHUWING

A. Verhoog de onderhoudsintervallen als u in stoffige omgevingen werkt.
B. Alle onderhoudswerkzaamheden – behalve die vermeld in de gebruikershandleiding

Werkzaamheden moeten worden uitgevoerd door gekwalificeerd onderhoudspersoneel

C. Voor commercieel gebruik moeten de onderhoudscycli indien nodig worden aangepast.

Olie verversen

Het wordt aanbevolen om de olie te vervangen, zelfs als deze heet wordt en de olie smerende eigenschappen.

1 Controleer na het vullen of de oliedop goed is afgesloten.
2 Draai bij het verversen van de olie de oliedop los en kantel deze naar de olievulopening van de motor om de olie op te vangen in een geschikte container voor afgewerkte olie.
3 Vul voldoende nieuwe 4-taktolie bij.
4 Schroef de oliedop er weer in.
Veeg in geval van morsen de overlopende olie weg en vergeet niet uw Was de handen goed met zeep.

WAARSCHUWING

Neem contact op met uw plaatselijke gemeente voor de afvoer van de afgewerkte olie. Gelieve weg te gooien

Geen afgewerkte olie in het riool of in het vrije milieu.

Onderhoud

Luchtfilter

De functie van het luchtfilter is om onzuiverheden zoals stof uit de lucht te verwijderen en uit de lucht te verwijderen.

Voorkom dat deze stofdeeltjes het interieur van de verbrandingskamer en de carburateur binnendringen.

Om schade aan de carburateur te voorkomen, is het noodzakelijk om de reguliere

Voer onderhoud uit aan het luchtfilter. Onderhoudsintervallen moeten worden verlengd als in in een stoffige omgeving.

WAARSCHUWING

Gebruik a.u.b. geen alcohol of licht ontvlambare middelen om het luchtfilter schoon te maken, aangezien Dit kan leiden tot brand of zelfs een explosie

Het is ten strengste verboden om de motor zonder luchtfilter te laten werken, omdat dit leidt tot een schade aan de motor.

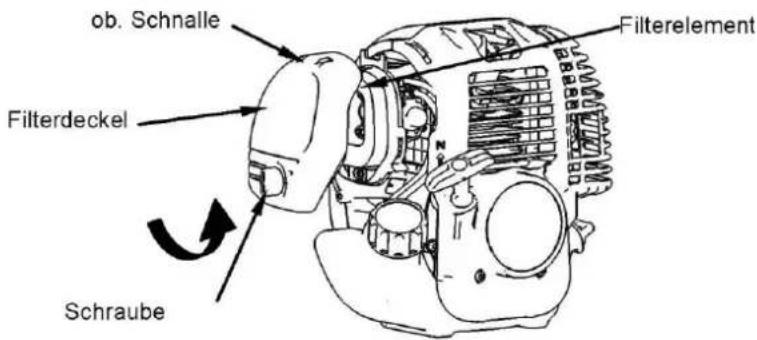

1 Draai de schroef tegen de klok in om het filterdeksel te verwijderen

ob. Schnalle Filterdeckel Schraube Filterelement

2 Gebruik niet-ontvlambare oplosmiddelen of reinigingsmiddelen met een hoge
Vlampunt om het filterelement schoon te maken en volledig te laten drogen.
3 Dompel het filterelement in verse smeerolie en knijp het er vervolgens uit.
4 Plaats het filterelement weer in de juiste positie
5 Plaats het filterdeksel en draai de schroef met de klok mee weer vast.

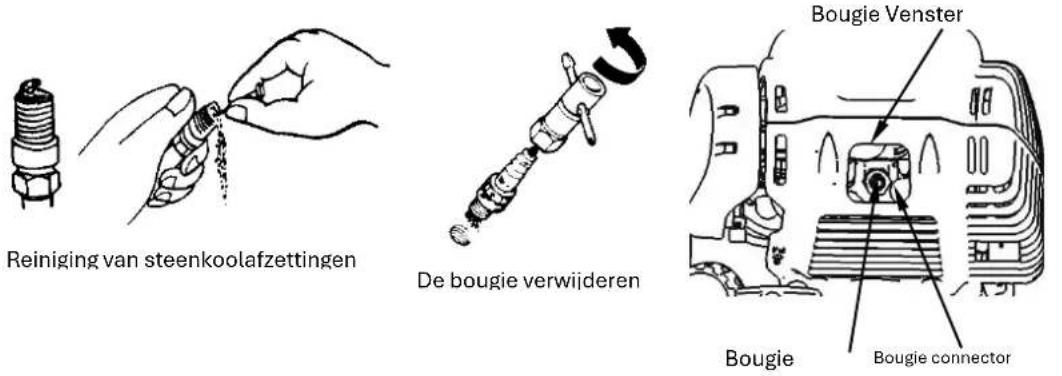

Bougie onderhoud

Om de normale werking van de motor te garanderen, moet de ontstekingsafstand worden ingesteld op 0,6 -0,7

en vrij zijn van steenkoolafzettingen.

1 Koppel de bougiestekker voorzichtig los. Trek niet aan de kabel maar direct aan de stekker.
2 Gebruik de meegeleverde bougiesleutel om de bougie los te draaien.
3 Inspecteer de bougie visueel op beschadiging of doorbranden van de elektrode.

Verwijder de steenkoolafzettingen.

4 Controleer de opening met een voelermaat en buig de elektrode op de juiste afstand van 0.6 tot 0.7 mm
5 Controleer de ring van de bougie en schroef de bougie handmatig in de eerste 2-3 schroefdraad.
6 Plaats de bougiedop terug op de bougie

De bougie moet worden vastgeschroefd, anders wordt de motor heet en beschadigd.

Onderhoud wanneer de machine wordt opgeslagen

Als de motor voor langere tijd niet wordt gebruikt, moet het volgende onderhoud worden uitgevoerd:

1 Open de tankdop en leeg de brandstof volledig. Bedien de primaire pomp totdat de benzine volledig uit de leidingen is verwijderd.

2 Open de oliedop en tap de smeerolie volledig af zoals beschreven

3 Stel de krukas in op het bovenste dode punt (door aan de starter te trekken) om ervoor te zorgen dat de

lucht niet tot corrosie leidt

4 Veeg alle olievlekken weg en reinig de koelribben. Plaats het apparaat op een schone, droge en goed geventileerde plaats.

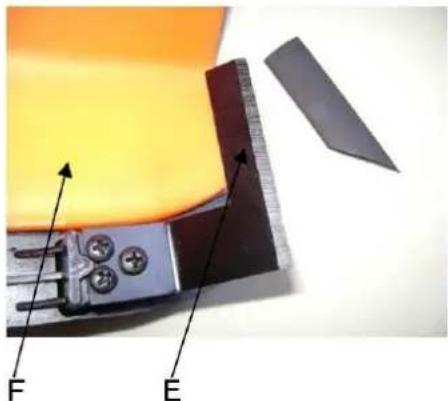

SCHILDMES SLIJPEN.

1. Verwijder het snijmes (E) van het beschermkap (F).
2. Klem het mes in een bankschroef. Slijp messen met een platte vijl. Zorg ervoor dat u de hoek van de snijkant aanhoudt. Beweeg het mes slechts in één richting.

WAARSCHUWING: Als deze stappen niet worden genomen, vormt zich tandplak in de

en veroorzaken een moeilijke start of blijvende schade door opslag.

1. Voer al het algemene onderhoud uit dat wordt vermeld in het onderhoudsgedeelte van uw Gebruikershandleiding.
2. Reinig de buitenkant van de machine, de aandrijfas, het beschermschild en de nylon snijkop.
3. Tap de brandstof uit de brandstoftank af.
4. Nadat de brandstof is afgetapt, start u de machine.
5. Laat de machine stationair draaien totdat de machine zelfstandig stopt. Dit reinigt de Carburateur van brandstof.
6. Laat de machine afkoelen (ongeveer 5 minuten).
7. Gebruik een bougiesleutel, verwijder de bougie.
8. Giet 1 theelepel schone 2-taktolie in de verbrandingskamer. Trek aan het startkoord Angansam meerdere keren om interne componenten te coaten. Vervang de bougie.
9. Bewaar de machine op een koele, droge plaats, uit de buurt van ontstekingsbronnen zoals een oliebrander, boiler, enz.

Zorg ervoor dat de machine tijdens het transport goed zichtbaar is om brandstofverlies, schade of letsel te voorkomen.

Gebruik een transportbescherming voor metalen platen tijdens transport en opslag.

101. Probleemoplossing

1. Moeilijkheden bij de inbedrijfstelling

Situatie		Oorzaak	Oplossing
Geen vonk	Bougie	Steenkool Afzetting	Reinig de bougie.Gap-aanpassing 0.6 ~ 0.7mm Vervang de bougie
	ander	Bobine defect, vliegwielmagneet te zwak	bobine vervangenvliegwiel vervangen
Zwakke vonk	Compressie	Te veel benzine in de verbrandingskamer,slechte brandstof of water in de tank	Verwijder de bougie enlaat deze drogen, vervangde brandstof.
	Carburateur pompt geenolie meer.	Olieleiding geblokkeerd	Reinigen van decarburateur en reinigenvan de leidingen
	Normale olietoevoermaar zwakke compressie	Zuigerveren dicht, bougie nietvastgeschroefd, cilinderkop niet vast,verkeerde klepspeeling of ontstekingstijdstip.	Vervangen, vastdraaien,vervangen of aanpassen
	Normale olietoevoer engoede vonk	Slecht contact tussen bougiekap en bougieKortsluit- of aan-uitschakelaar	Ruilen of controleren

1. Uitzonderlijke situaties tijdens het gebruik

Situatie	Oorzaak	Oplossing
Motor komt niet op toeren	Choke staat in de verkeerde positie. Het uitlaatsysteem verstopt de luchttoevoer niet.Bewegende elementen versleten ontstekingsvonk, zwakke, te grote klepspeling. Cilinderkop roet	Open choke Uitlaatsysteem vervangenControleer of vervang bobine, vliegwiel, bougie Stel de kleppen af Reinig de cilinderkop
Lekkende bedrijfsvloeistoffen	Leidingen naar de carburateur verstoppen de afstand tussen de bougies onjuist	Pas de grootte van de vervangen leidingen en carburateurs aan
Motorgeluid	Verkeerde chokepositie nokkenas beschadigd	Controleer de nokkenas vervangen
Carburateur lekt	Falen van de terugslagklep op de tankdop	de tankdop teruggeplaatst
	Carburateurpakking versleten	Carburateur of pakking vervangen

Als het probleem niet wordt opgelost door probleemoplossing, neem dan rechtstreeks contact op met FUXTEC.

102. Klantenservice

Laat uw gekochte apparaat alleen repareren door gekwalificeerde specialisten en alleen met originele reserveonderdelen. Dit zorgt ervoor dat de veiligheid van het apparaat behouden blijft. Als u niet over de adressen van geautoriseerde servicecentra beschikt, neem dan contact op met het verkoopkantoor waar u het apparaat hebt gekocht. Neem te allen tijde rechtstreeks contact op met de fabrikant FUXTEC GmbH voor onderhoudswerkzaamheden en de aanschaf van reserveonderdelen bij www.fuxtec.de

103. Garantie

De garantieperiode is 24 maanden vanaf de datum van aankoop. Bewaar uw aankoopbewijs goed. Uitgesloten van de garantie zijn slijtageonderdelen en schade als gevolg van oneigenlijk gebruik, gebruik van geweld, technische wijzigingen, gebruik van verkeerde accessoires of niet-originele reserveonderdelen en reparatiepogingen door ongekwalificeerd personeel. Reparaties onder garantie mogen alleen worden uitgevoerd door geautoriseerde vakhandelaren.

104. Kennisgeving van verwijdering

Neem contact op met uw plaatselijke gemeente voor het weggooien van het apparaat. Om dit te doen, dient u alle bedrijfsmaterialen zoals benzine en olie van tevoren weg te gooien.

105. EU-verklaring van overeenstemming

Hierbij verklaren wij,

FUXTEC GMBH

Hierbij verklaren wij,

KAPPSTRAße 69, 71083 HERRENBERG, DUITSLAND

dat de volgende machine voldoet aan de relevante essentiële veiligheids- en gezondheidseisen van de EG-richtlijnen vanwege het ontwerp en de constructie, evenals in het door ons op de markt gebrachte ontwerp.

dat de volgende machine voldoet aan de desbetreffende fundamentele veiligheids- en gezondheidseisen van de EG-richtlijn op basis van het ontwerp en type, zoals door ons in omloop gebracht.

In het geval van een wijziging aan de machine die niet met ons is overeengekomen, verliest deze verklaring haar geldigheid. In geval van wijziging van de machine, niet door ons overeengekomen, verliest deze verklaring haar geldigheid

Naam van de machine:

Benzine Motorsense/Rasentrimmer

Beschrijving van de machine:

Machine:

FX-4MS142

Type machine:

Handelsmerk:

FUXTEC

Handelsnaam

Stroomverbruik/ verplaatsing

42,5 cm3

Gemeten geluidsvermogensniveau Gemessener

LPA = 104dB

Gegarandeerd geluidsvermogensniveau:

LWA = 113dB

Gegarandeerd geluidsvermogensniveau

Relevante EC-richtlijnen:

EG-machinerichtlijn 2006/42/EG

Toepasselijke EG-richtlijnen:

EG-machinerichtlijn: 2006/42/EG

EG-richtlijnen voor elektromagnetische compatibiliteit (EMC) 2004/108/EG

EG-richtlijn voor elektromagnetische compatibiliteit 2004/108/EG

EG-richtlijnen inzake geluidsemissies (2000/14/EEG en 2005/88/EG)

EG-richtlijn inzake geluidsemissie (2000/14/EG en 2005/88/EG)

Geharmoniseerde

EN 11806-1

Normen:

EN ISO 14982

Toepasselijke geharmoniseerde normen:

Geautoriseerde

handtekening/datum/plaats:

L. Zirkler, 07.06.2023

de naam en het adres van de persoon die

bevoegd is om de in de Gemeenschap

Leonhard Zirkler

gevestigde technische documentatie samen te

FUXTEC GMBH - KAPPSTRAße 69, 71083 HERRENBERG, DUITSLAND

stellen;

naam en adres van de persoon die gemachtigd is

om het technisch dossier samen te stellen;

SVENSK VERSION

ORIGINAL BRUKSANVISNING

Bensin Motorsense/Rasentrimmer

FX-4MS142
