GEBRUIKSAANWIJZING FX-4MS142 Fuxtec

Uw nieuwe apparaat is zo ontwikkeld en ontworpen dat het voldoet aan de hoge normen van FUXTEC, zoals gebruiksgemak en gebruikersveiligheid. Als het goed wordt behandeld, zal dit apparaat u jarenlang goed van dienst zijn. WAARSCHUWING: Om het risico op letsel te verminderen, moet de gebruiker deze handleiding lezen en begrijpen voordat hij het apparaat gebruikt.

We streven ernaar om onze producten continu te verbeteren. Daarom kunnen technische gegevens en afbeeldingen worden gewijzigd!

Type FX-4MS142 Motor 142F, luchtgekoeld; 4-takt Cilinderinhoud 42,5 cm3 Maximaal uitgangsvermogen (kW) (in overeenstemming met ISO 8893) 1,25 kW / 6.500min-1 Maximaal toerental van de motor

min-1 Onbelast toerental van de machine

k=1.5m/s2 Maximale diameter van de schroefdraad Ф440mm (Φ2.5mm) Draairichting van de snij-inrichting tegen de klok in (zie merkteken op het bord) Aantal handvatten 2 stuks Droog gewicht (kg)

Inhoud olietank (ml) 100ml Olie FUXTEC 4-takt bier (SAE30) Brandstofverbruik (kg/u) (in overeenstemming met ISO 8893)

Specifiek brandstofverbruik (g/kWh) (in overeenstemming met ISO 8893)

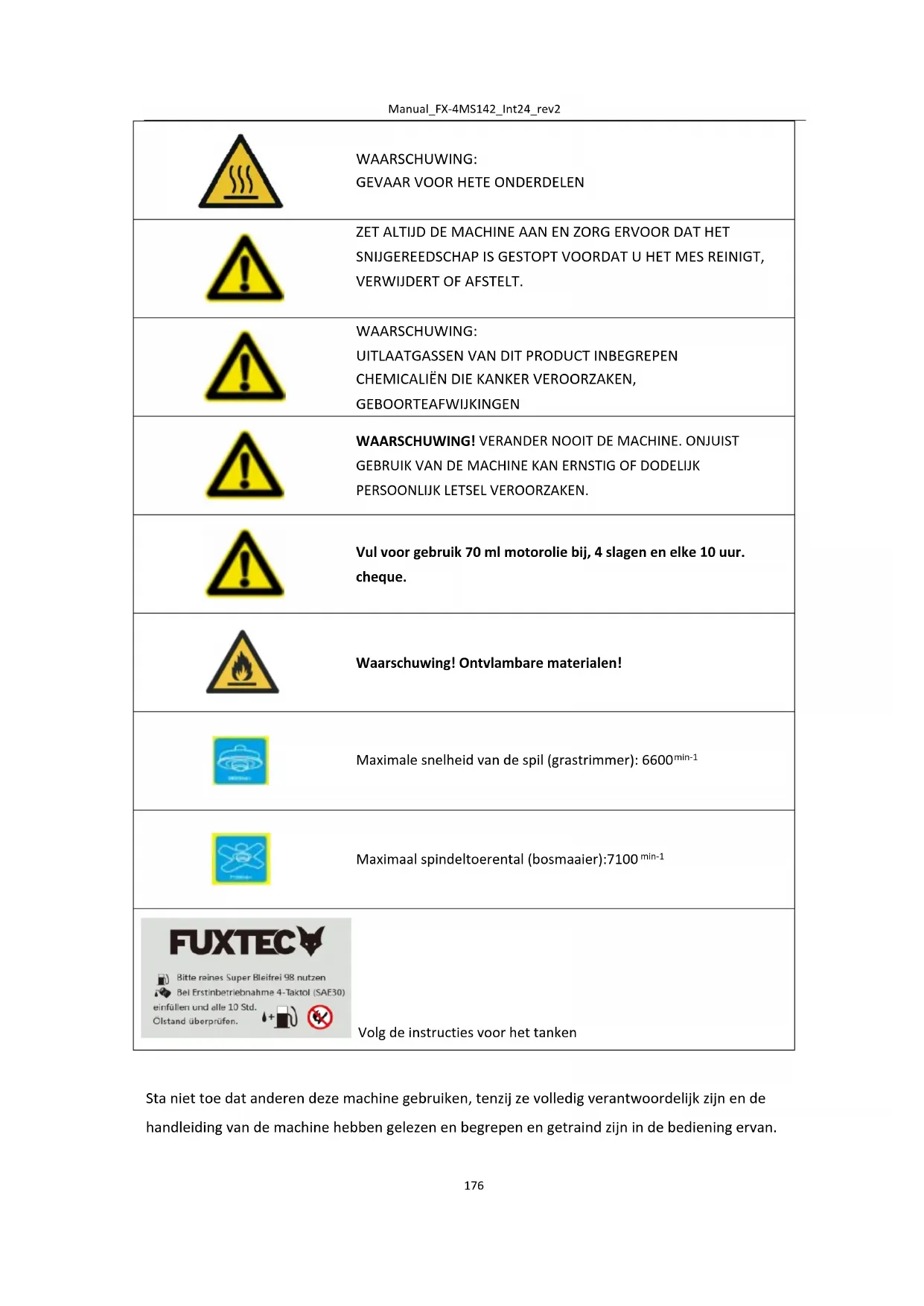

LEES EN BEGRIJP DEZE GEBRUIKSAANWIJZING VOOR GEBRUIK.

Vul voor gebruik 70 ml motorolie bij, 4 slagen en elke 10 uur. cheque.

Waarschuwing! Ontvlambare materialen!

Maximaal spindeltoerental (bosmaaier):7100 min-1 Volg de instructies voor het tanken

Sta niet toe dat anderen deze machine gebruiken, tenzij ze volledig verantwoordelijk zijn en de handleiding van de machine hebben gelezen en begrepen en getraind zijn in de bediening ervan.Manual_FX-4MS142_Int24_rev2

Het langdurig gebruik van een hulpmiddel stelt de gebruiker bloot aan trillingen die kunnen leiden tot wittevingerziekte (syndroom van Raynaud) of carpaal tunnelsyndroom. Deze aandoening vermindert het vermogen van de hand om temperatuur te voelen en te reguleren, veroorzaakt gevoelloosheid en warmtesensaties en kan leiden tot zenuw- en bloedsomloopschade en weefselsterfte. Niet alle factoren die leiden tot wittevingerziekte zijn bekend, maar koud weer, roken en ziekten die de bloedvaten en de bloedcirculatie aantasten, evenals grote of langdurige blootstelling aan trillingen worden genoemd als factoren bij de ontwikkeling van wittevingerziekte. Om het risico op wittevingerziekte en carpaal tunnel syndroom te verminderen, moet u rekening houden met het volgende: Draag handschoenen en houd uw handen warm. Neem regelmatig een pauze. Alle bovenstaande voorzorgsmaatregelen kunnen het risico op wittevingerziekte of carpaal tunnel syndroom niet uitsluiten. Langdurige en regelmatige gebruikers wordt daarom geadviseerd om de conditie van uw handen en vingers nauwlettend in de gaten te houden. Zoek onmiddellijk medische hulp als een van de bovenstaande symptomen optreedt. Het geluid van het gereedschap kan uw gehoor beschadigen. Draag geluidsisolatie (Oropax of oorkappen) om het te beschermen. Langdurige en regelmatige gebruikers wordt geadviseerd om hun gehoor regelmatig te controleren. Wees vooral waakzaam en voorzichtig bij het dragen van gehoorbescherming, omdat dit uw vermogen om waarschuwingen (oproepen, alarmsignalen, enz.) te horen, beperkt. ⚫ WAARSCHUWING: Een zekere mate van geluidsoverlast van dit apparaat is onvermijdelijk. Stel luidruchtig werk uit tot toegestane en aangewezen tijden. Houd indien nodig rusttijden aan en beperk de werktijd tot het absolute minimum. Voor hun persoonlijke bescherming en de bescherming van personen in de buurt moet geschikte gehoorbescherming worden gedragen.

93. Algemene veiligheidsinstructies

Deze machine mag alleen worden gebruikt voor het maaien of trimmen van gras, onkruid en kreupelhout. Gebruik het nooit voor andere doeleinden, dit kan letsel veroorzaken! De juiste veiligheidsinstructies moeten in acht worden genomen. STEL UZELF OF ANDEREN NIET BLOOT AAN GEVAAR. Volg deze algemene veiligheidsinstructies.Manual_FX-4MS142_Int24_rev2

⚫ Draag altijd een veiligheidsbril ter bescherming van de ogen. Lang haar moet naar achteren worden vastgebonden. Draag geen losse kleding of sieraden die verstrikt kunnen raken in bewegende delen van de machine. Er moeten altijd veilige, sterke en antislip veiligheidsschoenen worden gedragen. Het wordt aanbevolen om benen en voeten af te dekken om uzelf tijdens het gebruik te beschermen tegen vliegenpuin. ⚫ Controleer de hele machine op losse onderdelen (schroefmoer, bouten, schroeven, enz.). Onderhoud of vervang ze indien nodig, voordat u de machine gebruikt. Gebruik met deze aandrijfkop geen andere accessoires dan die welke door ons bedrijf worden aanbevolen. Anders, ernstig letsel van de gebruiker of omstanders, en schade aan de machine. ⚫ Houd de handgrepen vrij van olie en brandstof. ⚫ Gebruik altijd de juiste bewegingen en de schouderriem bij het snijden. ⚫ Rook niet bij het mengen van de brandstof of het vullen van de container. ⚫ Meng geen brandstof in een afgesloten ruimte of in de buurt van open vuur. Zorg voor voldoende ventilatie/ventilatie. ⚫ Mengen en opslaan van het brandstofmengsel in een geëtiketteerde Container goedgekeurd volgens de lokale regelgeving voor dergelijk verbruik Wordt. ⚫ Verwijder nooit de dop van de brandstoftank terwijl de machine draait. ⚫ Gebruik de machine niet in een afgesloten ruimte of gebouw. Uitlaatgassen bevatten gevaarlijke koolmonoxide. ⚫ Probeer de machine niet af te stellen terwijl u de machine laat draaien en dragen. Plaats de machine altijd op een vlakke, heldere ondergrond. ⚫ Gebruik de machine niet als deze beschadigd is. Verwijder nooit de bescherming van de machine. Als u dit niet doet, kan dit leiden tot ernstig letsel voor de bediener of toeschouwers, evenals schade aan de machine. ⚫ Controleer het te snijden gebied en verwijder eventuele resten die verstrikt kunnen raken in de nylon snijkop of het snijblad. Verwijder ook alle mogelijke voorwerpen die de machine tijdens het snijden zou kunnen rondslingeren. ⚫ Laat de machine nooit onbeheerd achter. ⚫ Rek je niet te ver naar voren uit. Zorg te allen tijde voor een stevige stand en evenwicht. Laat de machine niet draaien wanneer u op een touwladder of in een andere onstabiele staande positie staat. ⚫ Kinderen hebben geen toegang tot de machine. Toeschouwers moeten in een veiligheidsafstand tot het werkgebied, minimaal 15 METERManual_FX-4MS142_Int24_rev2

⚫ Houd uw handen en voeten tijdens het werkproces vrij van de nylon snijkop of het metalen mes . ⚫ Gebruik de machine niet als u moe, ziek of onder invloed bent van medicijnen, drugs of alcohol. ⚫ Gebruik een onbeschadigde nylon snijkop. Als u een rots of een ander obstakel raakt, stop dan de machine en controleer de nylon snijkop. Een defecte of ongebalanceerde nylon snijkop mag nooit worden gebruikt. ⚫ Voordat u begint, na een storing of klap, moet u het apparaat controleren en ervoor zorgen dat het in goede staat verkeert. ⚫ Aandacht! Lokale regelgeving kan het gebruik van de machine beperken. ⚫ Houd het apparaat altijd in goede staat met het snijgereedschap. ⚫ Houd er rekening mee dat onjuist onderhoud, het gebruik van niet-conforme reserveonderdelen of het verwijderen of wijzigen van veiligheidsvoorzieningen schade aan het apparaat en ernstig letsel kunnen veroorzaken bij de persoon die ermee werkt. ⚫ Zet het apparaat tijdens transport goed vast om brandstofverlies, schade aan het apparaat en letsel te voorkomen. ⚫ Controleer bij machines met een koppeling regelmatig of de snijaccessoires stoppen met draaien wanneer de motor stationair draait. ⚫ Controleer de machine voor elk gebruik op losse bevestigingsmiddelen, brandstoflekken, beschadigde onderdelen, enz. Vervang beschadigde onderdelen voor gebruik. ⚫ Het is noodzakelijk om voldoende pauzes te nemen en regelmatig van werkhouding te veranderen.

94. Instructies voor accessoires

⚫ Bewaar de machine niet in een afgesloten ruimte waar brandstofdampen een open vuur kunnen bereiken van de warmwaterboilers, ovens, enz. Bewaar de machine in een goed geventileerde ruimte. ⚫ Zorg ervoor dat uw product alleen is uitgerust met originele accessoires. Deze onderdelen zijn verkrijgbaar bij uw dealer. Het gebruik van andere hulpapparatuur of accessoires kan letsel veroorzaken bij gebruikers en schade aan de machine. ⚫ Reinig de motor volledig, vooral de brandstoftank en het luchtfilter. Na gebruik van het apparaat moeten alle brandstoffen worden ontladen. verwijderen. ⚫ BELANGRIJK: Zorg er bij het tanken van brandstof voor dat de machine is uitgeschakeld en afgekoeld. Tank nooit als de machine draait of heet is. Als er benzine is gemorst, veeg deze dan op voordat u de machine start. ⚫ Houd tijdens het werk minimaal 15 meter afstand van andere mensen. ⚫ Wanneer u als toeschouwer een gebruiker van de machine benadert, moet u zorgvuldig hun aandacht trekken en bevestigen dat de gebruiker de machine stopt. Laat deManual_FX-4MS142_Int24_rev2

gebruiker niet schrikken of afleiden, anders kunt u een onveilige situatie veroorzaken. ⚫ Raak nooit de nylon snijkop of het metalen mes aan wanneer de machine draait. Als het nodig is om de beschermkap of het snijgereedschap te vervangen, zorg er dan voor dat de machine en het snijgereedschap tot stilstand zijn gekomen. ⚫ De machine moet UIT staan voordat u het werkgebied van de machine wijzigt. ⚫ Zorg ervoor dat de nylon snijkop geen stenen of andere harde voorwerpen. ⚫ Zorg er altijd voor dat er geen schroeven zijn losgeraakt of dat de machine niet oververhit raakt. ⚫ Laat de machine indien nodig onderhouden door een erkende dealer. Als de machine defect is, mag u deze niet meer laten draaien. ⚫ Raak bij het starten of bedienen van de machine nooit hete onderdelen zoals de uitlaat, bougiekabels of bougie aan. ⚫ Nadat de machine is gestopt, is de uitlaat nog heet. Plaats de machine nooit in de buurt van brandbare materialen (droog gras, ontvlambare gassen of ontvlambare vloeistoffen, enz.). ⚫ Let er vooral op dat bij gebruik in de regen of direct na de regen de grond glad kan zijn. ⚫ Als u glijdt of op de grond valt, laat dan de gashendel onmiddellijk los. ⚫ Pas op dat u de machine niet laat vallen of obstakels raakt. ⚫ Voordat u de machine afstelt of repareert, moet u ervoor zorgen dat de machine is uitgeschakeld en de bougieconnector is verwijderd. ⚫ Als de machine voor langere tijd wordt opgeslagen, tap dan brandstof af uit de brandstoftank en carburateur, reinig de onderdelen, zet de machine op een veilige plaats en zorg ervoor dat de machine op een veilige plaats staat. dat de machine volledig is afgekoeld. ⚫ Voer constante controles uit voor een veilige en efficiënte werking. Voor een volledige inspectie van uw machine neemt u contact op met een gespecialiseerde werkplaats. ⚫ Houd de machine uit de buurt van vuur of vonken. ⚫ Wees voorzichtig bij het gebruik ervan. Er bestaat gevaar voor terugslag en terugslag. ⚫ Wees uiterst voorzichtig bij het gebruik van deze machine met het snijblad. Een terugslag van het snijmes is een reactie die kan optreden wanneer het roterende snijmes een voorwerp raakt dat niet kan worden gesneden. Dit contact zorgt ervoor dat de snijbladen even stilstaan en dan plotseling met versnelde kracht van het geraakte object afduwen. Deze terugslagreactie kan zo gewelddadig zijn dat de bediener de controle over de machine verliest. Een terugslag van het snijmes kan zonder waarschuwing optreden als het snijmes een obstakel tegenkomt, geblokkeerd raakt of vast komt te zitten. Dit is waarschijnlijker in gebieden waar het moeilijk is om het materiaal dat moet worden gesneden bij te houden. Om gemakkelijk en veilig te kunnenManual_FX-4MS142_Int24_rev2

snoeien, pakt u het onkruid dat u wilt maaien van rechts naar links aan. In het geval dat een voorwerp of houten stok onverwachts wordt geraakt, kan dit een terugslag van het snijmes verminderen.

SNIJDEN MET EEN SNIJMES

Metalen plaat met 3 tanden is uitgerust met de machine. De metalen plaat wordt gebruikt voor het snoeien van struiken en onkruid met een diameter tot 3/4 inch. Het gebruik van het zaagblad met deze machine is verboden.

Snijd niet met botte, gebarsten of beschadigde metalen messen. Controleer voor het werken het gebied op obstakels zoals stenen, metalen staven of andere voorwerpen. Als deze niet worden verwijderd Markeer deze positie zodat een botsing met het mes wordt vermeden. Leidingen kunnen vast komen te zitten aan de bladkop en flap of in de lucht worden geslingerd.

WAARSCHUWING VOOR GEVAAR

Gebruik de bosmaaier niet voor het zagen van bomen.

WAARSCHUWING VOOR GEVAAR

Gebruik de schouderriem constant. Stel de riem af en bevestig deze en Riemklemplaat op de machine zodat de machine zich enkele cm boven de grond bevindt Hangt. De snijkop en het beschermschild moeten in alle richtingen horizontaal zijn . Klem de machines aan de rechterkant van uw lichaam.Manual_FX-4MS142_Int24_rev2

Draag daarnaast hoofd-, oog-, gezichts- en gehoorbescherming en schoenen tegen gladde oppervlakken. Draag geen grendels, sieraden of losse, bungelende kleding die vast kan komen te zitten in de machine. Draag geen schoeisel met onbeschermde tenen en werk Niet op blote voeten of zonder beenbescherming. In bepaalde situaties, Je draagt hoofdbescherming.

De schouderriem is voorzien van een snelsluiting (zie foto). U kunt de schouderriem snel verwijderen door aan de snelsluiting te trekken . Lees de handleiding aandachtig door. Zorg ervoor dat u volledig vertrouwd bent met de bedieningselementen en het juiste gebruik van de machine. Leg vast hoe u de machine kunt stoppen en de machine kunt uitschakelen. Begrijp hoe u de machine kunt stoppen en stoppen. Begrijp hoe u een uitgerekt hulpstuk snel kunt losmaken. Laat niemand de machine gebruiken zonder de juiste instructies. Zorg ervoor dat de gebruiker de voet-, been-, oog-, gezichts- en gehoorbescherming draagt. Houd het gebied vrij van toeschouwers, kinderen en huisdieren. Laat kinderen nooit de machine bedienen of ermee spelen. Laat niemand de GEVARENZONE betreden wanneer u met u samenwerkt. De gevarenzone is een gebied met een straal van 15 meter (ongeveer 16 stappen) of in 50 voet. Sta erop aan dat mensen in de GEVAARSZONE oogbescherming dragen tegen weggegooide voorwerpen buiten de gevarenzone. Als de machine moet worden gebruikt op een plaats waar zich onbeschermde mensen bevinden, werk dan met een laag gesmoord toerental om het risico op weggeslingerde voorwerpen te verminderen.Manual_FX-4MS142_Int24_rev2

95. Overzicht van componenten

*8 THROTTLE LOCK voorkomt onbedoeld accelereren van de motor. De gashendel kan alleen worden ingedrukt als de gashendelvergrendeling wordt ingedrukt.Manual_FX-4MS142_Int24_rev2

96. Montage der Motorsense

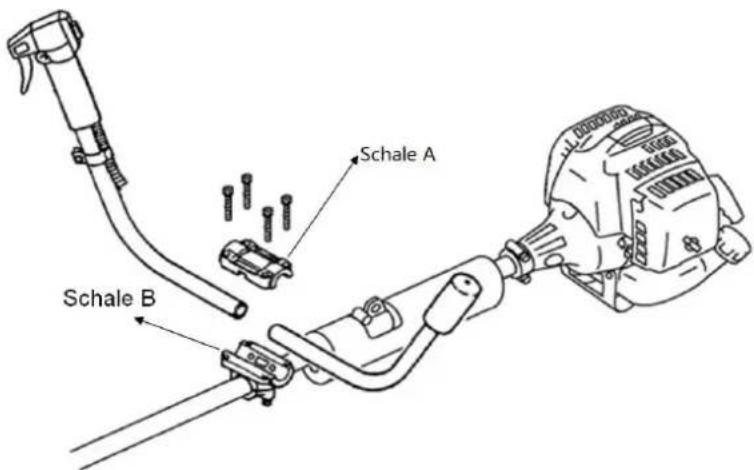

Bevestiging van het handvat Het handvat moet voor gebruik worden gemonteerd. Volg de volgende afbeeldingen voor een correcte installatie. Montage van de handgreepbuis voor gebruik Plaats schaal B op de asbuis omhoog en omlaag, schroef beide schalen en de asbuis aan elkaar. Plaats de handgreep in de meegeleverde klembus, die al aan de asbuis is bevestigd. Plaats nu de andere kom erop en schroef beide halve schalen en de handvatbuis aan elkaar. Zorg ervoor dat u de afbeelding "Componenten" raadpleegt om er zeker van te zijn dat het handvat in de juiste positie staat!

Montage van de aandrijfas 1). Breng de aandrijfas aan op de hoofdas zodat het gat van de as is uitgelijnd met de borgpen van de connector.

2). Bedien de borgbout en steek de aandrijfas in de hoofdas. Laat de borgpen los en zorg ervoor dat de borgpen in het gat klikt.

3). Draai de vleugelschroef met de klok mee om de verbinding vast te zetten.Manual_FX-4MS142_Int24_rev2 Installatie van het beschermende schild Monteer de beschermkap op de aandrijfasbuis tegen het transmissiehuis. Draai de houder van de beschermkap zo stevig vast dat de beschermkap tijdens het gebruik niet beweegt of naar beneden glijdt.

De Rasentrimmers in elkaar zetten Stap 1: Steek de sleutel (1) in het gat van de aandrijfkop zodat de aandrijfas vergrendeld is. Draai de moer los en verwijder deze. Aangezien dit een veiligheidsmoer is, moet u ervoor zorgen dat hier een linkse schroefdraad zit Stap 2: Monteer het afstandsstuk (2) en monteer de draadspoel op de tandwielas. En draai het dan met de hand vast. Waarschuwing! Zorg ervoor dat alle componenten correct zijn gemonteerd en gemonteerd en dat alle schroeven zijn vastgedraaid.

Installatie van het beschermende schild Monteer de beschermkap op de aandrijfasbuis tegen het transmissiehuis. Draai de houder van de beschermkap zo stevig vast dat de beschermkap tijdens het gebruik niet beweegt of naar beneden glijdt.

Montage van het metalen mes Stappen:

1. Steek de sleutel (1) in het gat van de transmissiekop.

2. Verwijder de moer, het deksel (4) en

bovenste afstandhouder (3) van de aandrijfas

3. Leg de metalen plaat op de bodem

Afstandhouder (2). Zorg ervoor dat de geselecteerde de zijde van het snijmes in contact is met de schijf (2).

4. Schuif het bovenste afstandsstuk (3) over de

aandrijfas op de metalen plaat. Zorg ervoor dat u de bovenkant van het snijmes in contact komt met de afstandhouder (3).

5. Plaats het deksel (4) en schroef de

Wartelmoer vast met vergrendelde tandwielkop (zie punt 1)

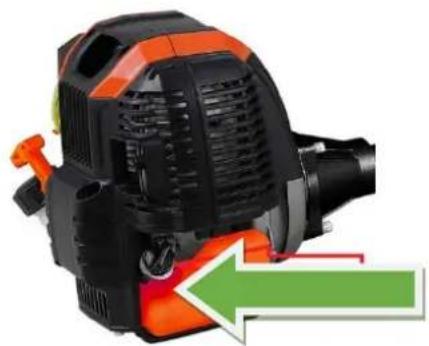

1Manual_FX-4MS142_Int24_rev2 Controleer het oliepeil. 1 Plaats de motor horizontaal op de vloer. 2 Schroef de peilstok los en controleer het oliepeil Controleer welke tot aan de olievulopening moet komen 3 Als het oliepeil te laag is, gebruik dan de aanbevolen olie Vul bij tot aan de olievulopening. 4 Draai de oliedop dicht.

WAARSCHUWING De inhoud van de olietank is 75ml. Vanwege de lage capaciteit is het noodzakelijk om Vul de olie langzaam bij om overlopen en morsen te veroorzaken te vermijden.Controleer elke 10 werkuren de Oliepeil en indien nodig bijvullen WAARSCHUWING Wij raden de Oregon 4-takt olie aan of oliën van een ander merk SAE 10W-30 bij een normale omgevingstemperatuur. WAARSCHUWING Het gebruik van 2-taktolie is niet toegestaan en verkort de levensduur van de motor. De aanbevolen bedrijfstemperatuur ligt tussen -5°C en +40°C Aanbevolen brandstof Het wordt aanbevolen om loodvrije benzine te gebruiken met een octaangetal van 90# of hoger om het vastleggen van koolstof in de verbrandingskamer te verminderen. Gebruik geen oude of vuile benzine. Gebruik geen brandstofmengsel van motorolie en benzine. Houd de brandstoftank stofvrij en voorkom dat er water in de tank komt. Soms zullen er misfires zijn bij overbelasting, wat normaal is. Als de misfires onder normale belasting hoorbaar zijn, raden we aan de benzine te vervangen. Als de ontstekingsfout daarna nog steeds aanwezig is, raadpleeg dan een geautoriseerde werkplaats. WAARSCHUWING

● Benzine is licht ontvlambaar en kan bij vonken een explosie veroorzaken. ● Tank alleen in goed geventileerde ruimtes en laat de motor afkoelen voordat u gaat tanken. Roken en open vuur, evenals eventuele vonken, moeten tijdens het tanken worden vermeden. ● Vul de tank niet te vol (het niveau mag niet hoger zijn dan het mondstuk van de tank). Controleer na het tanken of de tankdop goed gesloten is. ● Vermijd het morsen van benzine. ● Houd de machine uit de buurt van kinderen Tankinhoud: S35 (139F/P-B) 0.6L Benzine met ethanolgehalte De motor kan worden bediend met E10 benzine. Gebruik echter geen benzine met een hoger ethanolgehalte van 10%.

97. Koude start van de machine

1. Plaats de machine op een stevige en vlakke ondergrond.

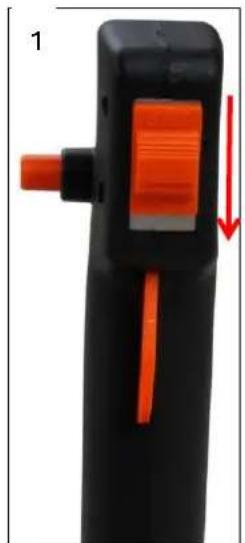

Schuif de motorstopschakelaar naar beneden.

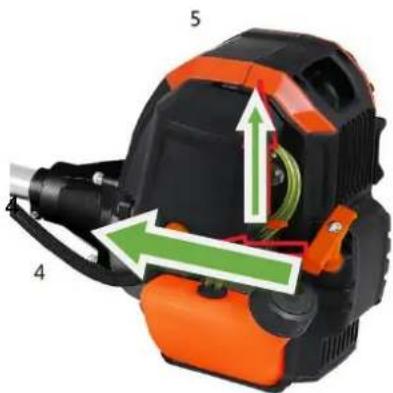

2. Stel de hendel voor de startklep af (Verstikking) ga omhoog op "KOUDE START"

3. Druk op de carburateurpomp ca. 8-10 keer (totdat er benzine in de leiding stroomt)

4. Trek het startkoord met een korte slag naar buiten totdat

er weerstand wordt gevoeld (ongeveer 100 mm). Een continue, vooral snelle trekkracht zorgt voor een sterke vonk en de motor meldt zich na 2-3 trekjes.

5. Belangrijk: Nadat de motor zich heeft gemeld, zet u de

hendel voor de startklep (choke) terug in de stand "WARME START" en trekt u onmiddellijk weer aan de starter totdat de motor start. ''Zie ook Video Device Start op onze homepage''

6. Laat de motor ongeveer 10 minuten opwarmen terwijl hij

stationair draait OPMERKING: Als de machine na herhaalde pogingen niet start, raadpleeg dan de hoofdstukken over probleemoplossing. NOTITIE: Trek het startkoord altijd recht naar buiten. Door de starter schuin te trekken, wrijft het touw tegen het oog. De diagonale trekkracht kan leiden tot rafelen of breken van de startlift. Houd altijd de starthandgreep vast wanneer het touw zich terugtrekt. Laat het touw nooit terugslingeren vanuit een uitgetrokken positie. Dit kan het startapparaat beschadigen.

98. Warme start van de machine

1. Plaats de machine op een stevige en vlakke ondergrond.

2. Zet de motorstopschakelaar omlaag

3. Schuif de choke naar de stand "WARM START"

4. Trek het startkoord met een korte slag naar buiten totdat er weerstand wordt gevoeld

(ongeveer 100 mm). Een continue, bijzonder snelle trekkracht zorgt voor een sterke vonk en start de motor Als de machine niet start, ga dan opnieuw verder volgens "Koude start van de machine"

DE MACHINE VAN HET EINDE

Ontgrendel de gashendel. Laat de machine teruggaan naar stationair. Druk op de motorstopschakelaar totdat de machine tot stilstand komt. AANVULLENDE VEILIGHEIDSINSTRUCTIES Voordat u uw machine in gebruik neemt, herhaalt u de ALGEMENE VEILIGHEIDSINSTRUCTIE in deze handleiding. VOORZICHTIGHEID ALS U NIET BEKEND BENT MET TRIMTECHNIEKEN, OEFEN DAN MET DE MACHINE IN DE "UIT"-STAND. TRIM OF SNIJD ALTIJD BIJ HOGE MOTORTOERENTALLEN. Laat de machine niet langzaam draaien aan het begin of tijdens het trimmen. HOUD ALTIJD AFSTAND IN HET WERKGEBIED van blikken, flessen, stenen, enz. Opvallende voorwerpen kunnen ernstig letsel veroorzaken bij gebruikers of toeschouwers en kunnen ook de machine beschadigen. Als er per ongeluk tegen een voorwerp wordt gestoten, ZET dan onmiddellijk de MACHINE UIT en controleer de machine. Laat de machine nooit draaien met beschadigde of defecte onderdelen. Gebruik de machine NIET voor andere doeleinden dan het trimmen van gras. Til de nylon snijkop NOOIT boven kniehoogte tijdens het gebruik.Manual_FX-4MS142_Int24_rev2

Laat de machine niet op een helling draaien als de kans bestaat dat u wegglijdt of de stabiliteit verliest.

LOSLATEN VAN NYLON SNIJKOP

Om verse draad los te maken, laat u de machine op vol vermogen staan en "duwt" u op de Nylon snijkop loopt tegen gazon. De draad wordt automatisch losgelaten. Het mes in

Beschermend schild snijdt overtollige draad af. LET OP: Verwijder regelmatig grasresten om oververhitting van de aandrijfas te voorkomen. Grasafzetting treedt op wanneer vezels van het onkruid verstrikt raken rond de schacht onder het beschermende schild. Deze toestand zorgt ervoor dat de as niet goed afkoelt. Verwijder grasafzettingen alleen met een schroevendraaier of iets dergelijks als de machine is uitgeschakeld.

99. Technieken voor trimmen

Als de machine goed is uitgerust met een beschermend schild en een nylon snijkop, zal uw machine lelijk onkruid en hoog gras snoeien met een lange reikwijdte en gebieden langs hekken, muren, eigendommen en rond bomen. NOTITIE: Besteed speciale aandacht aan het bijsnijden van bakstenen of stenen muren, enz., wat leidt tot snelle draadslijtage. NAUWKEURIGER TRIMMEN Zwaai de trimmer heen en weer met een nylon snijkop. Kantel de nylon snijkop niet tijdens het werken. Voor de juiste maaihoogte trimt u vooraf in een testruimte. Voor de juiste maaihoogte trimt u vooraf in een testgebied. Houd de nylon snijkop op hetzelfde niveau voor een gelijkmatige diepte van de snede.Manual_FX-4MS142_Int24_rev2

Snoei rond boomstammen met een langzame aanpak; De draad komt dus niet in contact met de boomstam. Loop van links naar rechts om de boom heen. Benader gras of onkruid met de punt van de draad en kantel de nylon snijkop lichtjes. Nylondraad vervangen

2. Plaats de trimmer op de vloer zodat het snijgereedschap met de spoel naar boven wijst.

3. Open het mes en de spoel door aan de vergrendelknop op de schokdemper te draaien.

4. Knip de nieuwe draad af tot 6 of 5 meter en wikkel deze strak om de spoel met de klok mee.

5. Verwijder de overtollige draad.

6. Nadat de spoel is ingepakt, bevestigt u de draadeinden zoals aangegeven in de afbeelding.

7.Steek de draadeinden door de gaten in het buitenste spoelgedeelte.

9. Knijp met de buitenste spoel in de binnenste spoel en draai ze tegen elkaar totdat ze

100. Onderhoud en verzorging

Regelmatige controles en afstellingen moeten worden uitgevoerd om ervoor te zorgen dat de benzinemotor zijn uitstekende prestaties behoudt. Regelmatig onderhoud zorgt ook voor een lange levensduur. Zie de volgende tabel voor de reguliere onderhoudscyclus.

Bestanddeel Wartungszyklus Elk gebruik Elke maand of 10 uur Elke 3 maanden of 25 uur Elke 6 maanden of 50 uur Elke 12 maanden of 100 uur Elke 2 jaar of

Controleer het oliepeil

Herzien en aanpassen

Verkoeling Onderzoek

Bevestigingsmiddelen zoals bouten en moeren Controleren (vastdraaien indien nodig)

Stationair Controleren en bijsturen

Kleppen speling Controleren en bijsturen

WAARSCHUWING A. Verhoog de onderhoudsintervallen als u in stoffige omgevingen werkt. B. Alle onderhoudswerkzaamheden – behalve die vermeld in de gebruikershandleiding Werkzaamheden moeten worden uitgevoerd door gekwalificeerd onderhoudspersoneel C. Voor commercieel gebruik moeten de onderhoudscycli indien nodig worden aangepast.Manual_FX-4MS142_Int24_rev2

Olie verversen Het wordt aanbevolen om de olie te vervangen, zelfs als deze heet wordt en de olie smerende eigenschappen. 1 Controleer na het vullen of de oliedop goed is afgesloten. 2 Draai bij het verversen van de olie de oliedop los en kantel deze naar de olievulopening van de motor om de olie op te vangen in een geschikte container voor afgewerkte olie. 3 Vul voldoende nieuwe 4-taktolie bij. 4 Schroef de oliedop er weer in. Veeg in geval van morsen de overlopende olie weg en vergeet niet uw Was de handen goed met zeep. WAARSCHUWING Neem contact op met uw plaatselijke gemeente voor de afvoer van de afgewerkte olie. Gelieve weg te gooien Geen afgewerkte olie in het riool of in het vrije milieu. Onderhoud Luchtfilter De functie van het luchtfilter is om onzuiverheden zoals stof uit de lucht te verwijderen en uit de lucht te verwijderen. Voorkom dat deze stofdeeltjes het interieur van de verbrandingskamer en de carburateur binnendringen. Om schade aan de carburateur te voorkomen, is het noodzakelijk om de reguliere Voer onderhoud uit aan het luchtfilter. Onderhoudsintervallen moeten worden verlengd als in in een stoffige omgeving. WAARSCHUWING Gebruik a.u.b. geen alcohol of licht ontvlambare middelen om het luchtfilter schoon te maken, aangezien Dit kan leiden tot brand of zelfs een explosie Het is ten strengste verboden om de motor zonder luchtfilter te laten werken, omdat dit leidt tot een schade aan de motor. 1 Draai de schroef tegen de klok in om het filterdeksel te verwijderenManual_FX-4MS142_Int24_rev2

2 Gebruik niet-ontvlambare oplosmiddelen of reinigingsmiddelen met een hoge Vlampunt om het filterelement schoon te maken en volledig te laten drogen. 3 Dompel het filterelement in verse smeerolie en knijp het er vervolgens uit. 4 Plaats het filterelement weer in de juiste positie 5 Plaats het filterdeksel en draai de schroef met de klok mee weer vast.

Bougie onderhoud Om de normale werking van de motor te garanderen, moet de ontstekingsafstand worden ingesteld op 0,6 -0,7 en vrij zijn van steenkoolafzettingen. 1 Koppel de bougiestekker voorzichtig los. Trek niet aan de kabel maar direct aan de stekker. 2 Gebruik de meegeleverde bougiesleutel om de bougie los te draaien. 3 Inspecteer de bougie visueel op beschadiging of doorbranden van de elektrode. Verwijder de steenkoolafzettingen.

4 Controleer de opening met een voelermaat en buig de elektrode op de juiste afstand van 0.6 tot 0.7 mm 5 Controleer de ring van de bougie en schroef de bougie handmatig in de eerste 2-3 schroefdraad. 6 Plaats de bougiedop terug op de bougie WAARSCHUWING De bougie moet worden vastgeschroefd, anders wordt de motor heet en beschadigd. Onderhoud wanneer de machine wordt opgeslagen Als de motor voor langere tijd niet wordt gebruikt, moet het volgende onderhoud worden uitgevoerd: 1 Open de tankdop en leeg de brandstof volledig. Bedien de primaire pomp totdat de benzine volledig uit de leidingen is verwijderd. 2 Open de oliedop en tap de smeerolie volledig af zoals beschreven 3 Stel de krukas in op het bovenste dode punt (door aan de starter te trekken) om ervoor te zorgen dat de Bougie Venster Bougie Bougie connector Reiniging van steenkoolafzettingen De bougie verwijderen 0.6~0.7mmManual_FX-4MS142_Int24_rev2

lucht niet tot corrosie leidt 4 Veeg alle olievlekken weg en reinig de koelribben. Plaats het apparaat op een schone, droge en goed geventileerde plaats. SCHILDMES SLIJPEN.

1. Verwijder het snijmes (E) van het beschermkap (F).

2. Klem het mes in een bankschroef. Slijp messen met een

platte vijl. Zorg ervoor dat u de hoek van de snijkant aanhoudt. Beweeg het mes slechts in één richting.

WAARSCHUWING: Als deze stappen niet worden genomen, vormt zich tandplak in de carburateur en veroorzaken een moeilijke start of blijvende schade door opslag.

1. Voer al het algemene onderhoud uit dat wordt vermeld in het onderhoudsgedeelte van uw

Gebruikershandleiding.

2. Reinig de buitenkant van de machine, de aandrijfas, het beschermschild en de nylon snijkop.

3. Tap de brandstof uit de brandstoftank af.

4. Nadat de brandstof is afgetapt, start u de machine.

5. Laat de machine stationair draaien totdat de machine zelfstandig stopt. Dit reinigt de

Carburateur van brandstof.

6. Laat de machine afkoelen (ongeveer 5 minuten).

7. Gebruik een bougiesleutel, verwijder de bougie.

8. Giet 1 theelepel schone 2-taktolie in de verbrandingskamer. Trek aan het startkoord

Angansam meerdere keren om interne componenten te coaten. Vervang de bougie.

9. Bewaar de machine op een koele, droge plaats, uit de buurt van ontstekingsbronnen zoals

een oliebrander, boiler, enz.

BESCHERMING TEGEN TRANSPORT

Zorg ervoor dat de machine tijdens het transport goed zichtbaar is om brandstofverlies, schade of letsel te voorkomen. Gebruik een transportbescherming voor metalen platen tijdens transport en opslag.Manual_FX-4MS142_Int24_rev2

101. Probleemoplossing

1. Moeilijkheden bij de inbedrijfstelling

Situatie Oorzaak Oplossing Geen vonk

Compressie Te veel benzine in de verbrandingskamer, slechte brandstof of water in de tank Verwijder de bougie en laat deze drogen, vervang de brandstof. Carburateur pompt geen olie meer. Olieleiding geblokkeerd Reinigen van de carburateur en reinigen van de leidingen

Normale olietoevoer maar zwakke compressie Zuigerveren dicht, bougie niet vastgeschroefd, cilinderkop niet vast, verkeerde klepspeling of ontstekingstijdstip. Vervangen, vastdraaien, vervangen of aanpassen Normale olietoevoer en goede vonk Slecht contact tussen bougiekap en bougie Kortsluit- of aan-uitschakelaar Ruilen of controleren

2. Uitzonderlijke situaties tijdens het gebruik

Situatie Oorzaak Oplossing Motor komt niet op toeren Choke staat in de verkeerde positie. Het uitlaatsysteem verstopt de luchttoevoer niet. Bewegende elementen versleten ontstekingsvonk, zwakke, te grote klepspeling. Cilinderkop roet Open choke Uitlaatsysteem vervangen Controleer of vervang bobine, vliegwiel, bougie Stel de kleppen af Reinig de cilinderkop Lekkende bedrijfsvloeistoffen Leidingen naar de carburateur verstoppen de afstand tussen de bougies onjuist Pas de grootte van de vervangen leidingen en carburateurs aan Motorgeluid Verkeerde chokepositie nokkenas beschadigd Controleer de nokkenas vervangen Carburateur lekt Falen van de terugslagklep op de tankdop de tankdop teruggeplaatst Carburateurpakking versleten Carburateur of pakking vervangenManual_FX-4MS142_Int24_rev2

Als het probleem niet wordt opgelost door probleemoplossing, neem dan rechtstreeks contact op met FUXTEC.Manual_FX-4MS142_Int24_rev2

Laat uw gekochte apparaat alleen repareren door gekwalificeerde specialisten en alleen met originele reserveonderdelen. Dit zorgt ervoor dat de veiligheid van het apparaat behouden blijft. Als u niet over de adressen van geautoriseerde servicecentra beschikt, neem dan contact op met het verkoopkantoor waar u het apparaat hebt gekocht. Neem te allen tijde rechtstreeks contact op met de fabrikant FUXTEC GmbH voor onderhoudswerkzaamheden en de aanschaf van reserveonderdelen bij www.fuxtec.de

De garantieperiode is 24 maanden vanaf de datum van aankoop. Bewaar uw aankoopbewijs goed. Uitgesloten van de garantie zijn slijtageonderdelen en schade als gevolg van oneigenlijk gebruik, gebruik van geweld, technische wijzigingen, gebruik van verkeerde accessoires of niet-originele reserveonderdelen en reparatiepogingen door ongekwalificeerd personeel. Reparaties onder garantie mogen alleen worden uitgevoerd door geautoriseerde vakhandelaren.
