| Typ produktu | Strúhadlo na burinu s tepelným motorom 2-takt |
| Značka | Yato |
| Model | YT85003 |
| Hmotnosť | 7,0 kg |
| Kapacita palivovej nádrže | 850 cm³ |
| Šírka rezu (struna) | 430 mm |
| Šírka rezu (čepel) | 255 mm |
| Priemer struny | 2,0 mm |
| Dĺžka struny na cievke | 4 m |
| Typ motora | 2-takt, jednovalec, chladený vzduchom |
| Zdvihový objem motora | 42,7 cm³ |
| Maximálny výkon | 1,25 kW |
| Odporúčané otáčky motora (čepel/struna) | 10000 min⁻¹ |
| Otáčky vretena | 7850 min⁻¹ |
| Odporúčané voľnobežné otáčky | 2700 - 3400 min⁻¹ |
| Spotreba paliva pri plnom výkone | 0,743 kg/h |
| Typ zapaľovacej sviečky | L8RTF |
| Vzdialenosť elektród sviečky | 0,6 - 0,7 mm |
| Palivová zmes | Bezolovnatý benzín : olej 2-takt (40:1) |
| Hladina akustického tlaku (LpA) | 96,3 dB(A) ± 3,0 |
| Hladina akustického výkonu (LwA) | 110,3 dB(A) ± 3,0 |
| Úroveň vibrácií (čepel/struna) | 3,992 ± 1,5 / 10,403 ± 1,5 m/s² |
| Dodávané rezacie prvky | Cievka s plastovou strunou, kovová čepel |
| Bezpečnosť | Chránič čepele, kryt rezu, postroj s núdzovým odpojením |
Často kladené otázky - YT85003 Yato
Otázky používateľov k YT85003 Yato
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Kosačka na trávu vo formáte PDF zadarmo! Nájdite svoj návod YT85003 - Yato a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. YT85003 značky Yato.
NÁVOD NA OBSLUHU YT85003 Yato
Ražošanas gads: Rok výroby: Rok výroby:
Gyártási év: Anul producției utilajului: Año de fabricación:
-
motor
-
štartovacie lanko
-
páčka sýtiča
-
palivové čerpadlo
-
tlmič
-
výfukové potrubie
-
zapaľovacia sviečka
-
kábel zapal'ovacej sviečky
-
držadlo
-
vypínač
-
aretácia páčky plynu
-
páčka plynu
-
aretácia plynu
-
kryt hnacieho hriadel'a
-
objímka
-
ochranný kryt žacieho nástroja
-
teleso cievky
-
cievka
-
vzduchový fi Iter
-
palivová nádrž
LV CZ SK
Používaj ochranné okuliare
Dodržujte bezpečnú vzdialenost' od horúceho povrchu
Medzi pracoviskom a nezúčastnenými osobami je potrebné udržiavať bezpečnú vzdialenost minimálne 15 m
Drosele „ATVĚRTA“ pozícijā
Sytič v poloze „OTEVŘENÝ“
Pozor – toxické výpary alebo jedovaté plyny. Stroj nepoužívajte vnútri miestností

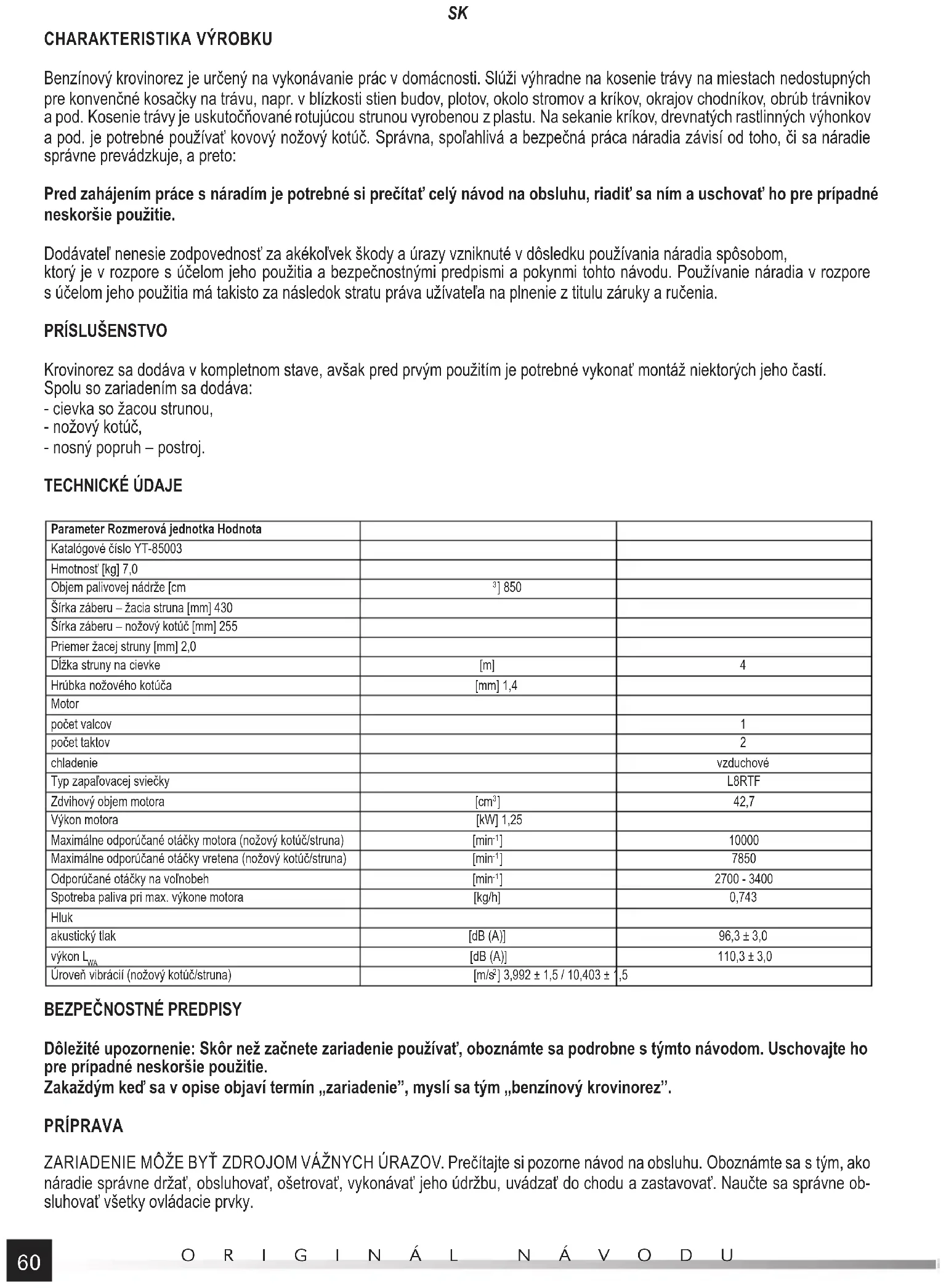

Benzínový krovinorez je určený na vykonávanie prác v domácnosti. Slúži výhradne na kosenie trávy na miestach nedostupných pre konvenčné kosačky na trávu, napr. v blízkosti stien budov, plotov, okolo stromov a kríkov, okrajov chodníkov, obrúb trávnikov a pod. Kosenie trávy je uskutočňované rotujúcou strunou vyrobenou z plastu. Na sekanie kríkov, drevnatých rastlinných výhonkov a pod. je potrebné používať kovový nožový kotúč. Správna, spoľahlivá a bezpečná práca náradia závisí od toho, či sa náradie správne prevádzkuje, a preto:
Pred zahájením práce s náradím je potrebné si prečítat' celý návod na obsluhu, riadit' sa ním a uschovat' ho pre prípadné neskoršie použitie.
Dodávatel' nenesie zodpovednosť za akékol'vek škody a úrazy vzniknuté v dôsledku používania náradia spôsobom, ktorý je v rozpore s účelom jeho použitia a bezpečnostnými predpismi a pokynmi tohto návodu. Používanie náradia v rozpore s účelom jeho použitia má takisto za následok stratu práva uživateľa na plnenie z titulu záruky a ručenia.
PRÍSLUŠENSTVO
Krovinorez sa dodáva v kompletnom stave, avšak pred prvým použitím je potrebné vykonať montáž niektorých jeho častí.
- cievka so žacou strunou,
- nožový kotúč,
- nosný popruh – postroj.
TECHNICKÉ ÚDAJE
Dôležité upozornenie: Skôr než začnete zariadenie používať, oboznámte sa podrobne s týmto návodom. Uschovajte ho pre prípadné neskoršie použitie.
ZARIADENIE MÔŽE BYŤ ZDROJOM VÁŽNYCH ÚRAZOV. Prečítajte si pozorne návod na obsluhu. Oboznámte sa s tým, ako náradie správne držat', obsluhovať, ošetrovať, vykonávať jeho údržbu, uvádzat' do chodu a zastavovať. Naučte sa správne obsluhovať všetky ovládacie prvky.
SK
Nikdy nedovol'te, aby zariadenie obsluhovali deti.
Upozornenie! Národná legislatíva môže možnosti použitia zariadenia obmedzit'.
Používajte iba príslušenstvo odporúčané výrobcom – cievku s plastovou strunou alebo kovový nožový kotůč. Iné príslušenstvo než odporůča výrobca, napr. nožové kotůče vybavené sekacími reťazami, nepoužívajte. Nenahradzujte struny kovovým drôtom alebo šnúrou. Používanie iného než uvedeného príslušenstva môže vážne ohrozit’ bezpečnosť obsluhy a nepovolaných osôb.
Pred montážou žacieho nástroja a ochranného krytu skontrolujte, či tieto súčiastky nie sú poškodené, prasknuté alebo deformované. Skontrolujte, či na kovovom nožovom kotúči nie sú badatel'né stopy hrdze a či je v cievke najmenej 1 meter struny.
Počas práce jestvuje riziko vymrštenia predmetov smerom na obsluhu a nepovolané osoby. Obsluha zodpovedá za nehody alebo ohrozenie iných osób alebo okolia. So zariadením nepracujte, ak sa v blízkosti nachádzajú nepovolané osoby, najmä však deti. Pred zahájením práce vyznačte nebezpečnú oblast' s polomerom minimálne 15 metrov od pracoviska.
Vždy používajte ochranné prostriedky očí a tváre. Ochránia oči, tvár a dýchacie cesty pred prachom, výfukovými plynmi a predmetmi, ktoré sú pri práci vymršťované. Vždy si oblečte vhodný priliehavý pracovný odev. Používajte iba nohavice s dlhými nohavicami. Nenoste volný odev alebo bižutériu, hrozí nebezpečenstvo ich zachytenia pohybujúcimi sa prvkami stroja. Používajte ochranné rukavice a chrániče sluchu. Obujte si pracovnú obuv s protišmykovou podrážkou, nepracujte s bosými chodidlami alebo v sandáloch. Pri práci majte vždy nasadenú ochrannú prilbu.
Zariadenie je treba pravidelne podrobovať prehliadkam podľa pokynov uvedených v ďalšej časti návodu. Práca tak bude výkonnejšia a bezpečnejšia.
Zachovávajte mimoriadnu opatrnosť pri manipulácii s palivom. Je ľahko horľavé a jeho výpary sú výbušné. Dodržujte nasledujúce pokyny.
- Používajte iba také kanistre, ktoré sú určené na palivo.
- Palivo nikdy nedoplňujte vo vnútorných priestoroch.
- Motor sa nikdy nepokúšajte neštartovať, ak došlo k rozliatiu paliva. Zariadenie pred uvedením do chodu preneste do bezpečnej vzdialenosti od miesta rozliatia.
- Prípadné vyprázdnenie palivovej nádrže vykonajte mimo uzavretých priestorov.
Ak dôjde ku kolízii nožového kotúča s akýmkol'vek cudzím predmetom alebo zariadenie začne mat' hlučný chod alebo netypické vibrácie, vypnite motor a počkajte, kým sa prvky zariadenia nezastavia. Odpojte kábel od zapal'ovacej sviečky a potom postupujte nasledujúcim spôsobom:
- preverte rozsah poškodenia,
- skontrolujte, či nedošlo k uvoľneniu niektorých súčiastok a dotiahnite ich,
- opravte alebo vymeňte všetky poškodené súčiastky za súčiastky, ktoré zodpovedajú špecifi káciám.
Pri práci používajte chrániče sluchu. Vystavovanie nadmernému hluku môže spôsobit' trvalé poškodenie sluchu.
Používajte ochranné okuliare. Od úlomkov vznikajúcich pri práci hrozí nebezpečenstvo zasiahnutia a poškodenia očí.
Obsluha je povinná sa oboznámit's postupom, ako sa zariadenie vypína v núdzových situáciách.
Pred použitím zariadenia vždy skontrolujte, či žací nástroj, skrutky, kryty a iné súčiastky nie sú opotrebované alebo poškodené.
Opotrebované súčiastky je potrebné pred zahájením práce vymenit'. Takisto skontrolujte, či nedošlo k uvoľneniu skrutkových spojov. Uvoľnené skrutky dotiahnite.
PRÁCA
Nepracujte, ak ste ustatí, chorí alebo pod vplyvom alkoholu alebo iných omamných látok.
Vystavovat' zariadenie pôsobenia atmosférických zrážok a používat' ho v prostredí so zvýšenou vlhkost'ou je zakázané. Taktiež je zakázané používat' zariadenie v prostredí so zvýšeným rizikom požiaru alebo výbuchu.
Pracujte iba pri dennom svetle alebo pri dobrom umelom osvetlení.
Pri práci na svahoch dbajte na to, aby ste boli schopní udržať stabilitu. S krovinorezom sa nesmie behať, smie sa s ním iba chodiť. Nekoste na svahoch s príliš veľkým sklonom. Pri kosení na svahoch sa pohybujte naprieč svahom, nikdy nahor alebo nadol.
Používajte iba také palivo a olej, ktoré neobsahujú nečistoty a ktoré sú určené pre dvojtaktné motory. Odporůča sa používať výrobky vysokej kvality. Predlíži sa tak životnosť motora.
Pri práci je potrebné sa vyhýbať kontaktu s uzemnenými, vodivými a neizolovanými predmetmi, ako sú rúry, vykurovacie telesá alebo chladničky.
Vstupné a výstupné otvory chladenia motora sa nesmú zakrývať. A to ani v prípade, keď je krovinorez mimo prevádzky.
Nie je dovolené dotýkať sa tých častí motora, ktoré sa počas jeho chodu zohrievajú – hrozí nebezpečenstvo popálenia.
SK
Pri práci držte krovinorez vždy obomi rukami. Pri práci držte krovinorez tak, aby rovina rotujúceho žacieho nástroja bola vždy rovnobežná s povrchom terénu. Naklápať alebo zdvíhať krovinorez príliš vysoko je zakázané. Pri práci zaujmite také postavenie, aby nebolo potrebné úplne naťahovať ruky.
Rukoväte zariadenie je treba udržiavať čisté, najmä znečistenie rôznymi olejmi a mazadlami je potrebné starostlivo odstránit'.
Ak bude zistené poškodenie alebo porucha ktorejkol'vek súčiastky krovinorezu, práca sa musí prerušit' alebo sa vôbec nesmie začat'. Poškodené súčiastky je nutné pred začatím práce vymenit'.
Krovinorez sa musí používať v súlade s účelom jeho použitia. Strunový žací nástroj slúži výhradne na kosenie trávy. Nožovým kotúčom je možné sekať kríky alebo drevnaté výhonky rastlín. Používanie krovinorezu na iné účely, napr. na strihanie živých plotov, orezávanie konárov stromov alebo kosenie obilia, je zakázané.
Pred zahájením práce sa musí starostlivo pripravit' terén. Je potrebné z neho odstránit' kamene, kúsky dreva, konáre, drôty, kosti a iné cudzie predmety, ktoré by mohli spôsobit' poškodenie krovinorezu, alebo by počas práce mohlo dôjst' k ich vymršteniu.
Pri práci s nožovým kotúčom hrozí riziko spätného rázu krovinorezu smerom na obsluhu a zasiahnutia nožom kotúča. Pre minimalizáciu tohto rizika je treba sa vyhýbat' koseniu príliš tvrdých častí rastlín. K spätnému rázu krovinorezu dochádza pri prudkom zastavení nožového kotúča, napríklad v prípade, ked' nožový kotúč nie je schopný ker preseknút'. Takéto zastavenie vyvolá rotáciu zariadenia smerom opačným k rotácii nožového kotúča. Aby sa spätnému rázu a jeho následkom zabránilo, je treba si pri práci s nožovým kotúčom počinat' mimoriadne opatrne. Dbajte na to, aby ste nestáli alebo nezasahovali končatinami do priestoru možného pohybu nožového kotúča po spätnom ráze. Po celý čas práce stojte tak, aby ste boli schopní v prípade neočakávanej reakcie krovinorezu udržať rovnováhu. Rukoväte zariadenia držte pevne a vždy používajte dodaný postroj alebo nosný popruh. Spätný ráz krovinorezu môže spôsobit' pád obsluhy a vystaviť ju kontaktu s rotujúcim nožovým kotúčom. Čepele nožového kotúča musia byt' nabrúsené.
Motor štartujte podľa návodu, dbajte na to, aby chodidlá, ruky a ostatné časti tela boli v bezpečnej vzdialenosti od žacieho nástroja. Nepribližujte sa rukami, chodidlami alebo inými čast’ami tela ku rotujúcim prvkom.
Motor vypnite v týchto prípadoch:
- zakaždým, ked' bude potrebné sa od zariadenia vzdialit',
- pred čistením, kontrolou alebo opravou zariadenia,
- po náraze do cudzieho predmetu. Skontrolujte, či nedošlo ku poškodeniu krovinorezu a v prípade potreby krovinorez opravte, a to pred tým, než sa zariadenie začne opát používať.
- ak zariadenie začina neprimerane vibrovať (skontrolujte okamžite),
- na dobu, kedy sa zariadenie prenáša alebo prepravuje.
UPOZORNENIE! Po vypnutí motora žací nástroj ešte určitý čas rotuje. Počkajte, kým sa úplne nezastaví.
Sledujte vždy okolie pracoviska a buďte bdelí voči možným hrozbám, ktoré si z dôvodu hluku zariadenia nemusíte uvedomovať. Náradie vytvára elektromagnetické pole nepatrnej intenzity. Toto elektromagnetické pole môže ovplyvňovať fungovanie elektrických zariadení nachádzajúcich sa v blízkosti náradia, vrátane kardiostimulátorov. Pred zahájením práce sa odporúča konzultovať daný problém s lekárom a/alebo výrobcom kardiostimulátora.
DOPRAVA, OŠETROVANIE, ÚDRŽBA A SKLADOVANIE
Upozornenie! Pred montážou, zorad'ovaním, výmenou príslušenstva alebo pred uskladnením zariadenia odpojte kábel zapaľovacej sviečky. Zabráni sa tak náhodnému spusteniu zariadenia.
Ak sa krovinorez nepoužíva, je potrebné ho uložit na suchom mieste zabezpečenom proti vstupu nepovolaných osôb.
Pri zorad'ovaní zariadenia bud'te opatrní, aby sa vám prsty nedostali medzi pohybujúci sa žací nástroj a nepohyblivé časti krovinorezu. Skontrolujte, či sa používa žací nástroj správneho typu.
Opotrebované alebo poškodené časti zariadenia vymeňte, aby bola zaistená bezpečnosť zariadenia. Používať sa môžu iba originálne náhradné diely. V prípade ignorovania tejto povinnosti sa môže zvýšiť riziko vzniku porúch a úrazov. Opravy krovinorezu je potrebné zveriť iba autorizovaným servisom, ktoré používajú originálne náhradné diely. Minimalizuje sa tým riziko nehôd a poškodenia náradia.
Krovinorez je potrebné skladovat' v suchých, uzavretých miestnostiach s dobrým vetraním. Pred uskladnením na dlhší čas je potrebné vyprázdnit' palivovú nádrž a rozvod paliva. Krovinorez neskladujte s palivom v palivovej nádrži. Krovinorez je taktiež potrebné ošetrit' a vykonať jeho údržbu podľa pokynov uvedených v návode.
Na nožový kotúč je nutné na dobu prepravy nasadit' kryt. Tento kryt sa musí pred zahájením práce demontovať.
Všetky matice a skrutky udržujte v náležitom stave, aby bolo garantované, že zariadenie bude pracovať bezpečne.
OBSLUHA KROVINOREZU
Príprava krovinorezu na prevádzku
Pred prvým použitím je potrebné namontovať žací nástroj zodpovedajúci danej práci – hlavu so žacou strunou alebo nožový kotúč, ochranný kryt žacieho nástroja, držadlo a nosný popruh – postroj.
Hlava so žacou strunou sa smie používať výhradne na kosenie trávy. Nožový kotůč slúži na sekanie kríkov, drevnatých výhonkov rastlín a pod.
SK
Montáž ochranného krytu žacieho nástroja sa vykoná jeho priskrutkovaním skrutkami ku krytu vretena (II). Dodaný ochranný kryt je univerzálny a používa sa ako pri práci so strunou, tak s nožovým kotúčom. Na ochrannom kryte je pripevnený malý nož slúžiaci na samočinné skracovanie struny. Ak je na tomto noži nasadený ochranný kryt, je nutné ho pred zahájením práce so strunou demontovat'.
Namontujte rukoväte kosy. Pre tento účel odstráňte hornú časť objímky rukovätí pomocou odskrutkovania všetkých skrutiek. V dolnej časti objímky umiestnite konektor rukovätí a naložte hornú časť objímky. Obe časti objímky spojte pomocou skrutiek (III). Polohu rukovätí upravte tak, aby ste k žiadnej nemuseli nadmerne siahať. Ak počas práce pocítite únavu na rukách, znecitlivenie, bolesť, prerušte prácu, zastavte motor a zmeňte polohu rukovätí na pohodlnejšiu.
Spojte obe časti krytu hnacieho hriadeľa. Pre tento účel uvoľnite upínací gombík objímky, ktorá spája kryt hnacieho hriadeľa, a následne stlačte a podržte páčku západky (IV). Vsuňte dolný kryt do objímky a uistěte sa, že závor západky trafil do otvoru v kryte. Zabezpečte spojenie dotiahnutím objímky (IV) tak, aby sa obe poloviny krytu hnacieho hriadeľa znehybnili.
V závislosti od dodanej varianty príslušenstva si nasad'te nosný popruh alebo postroj (V). DÍžku popruhov zorad'te tak, aby vás nosný popruh (postroj) príliš nest'ahoval a súčasne aby sa počas práce nepohyboval. Krovinorez je možné taktiež zavesit' na iný nosný popruh alebo postroj než ten, ktorý bol dodaný spolu so zariadením, a to pod podmienkou, že krovinorez je možné na tento nosný popruh alebo postroj zavesit' bez akýchkol'vek zásahov do konštrukcie závesu.
Potom je treba nastavit' uhol a polohu držadla. K tomuto účelu je nutné povoliť upevňovacie koliesko a nastavit' držadlo tak, aby bola zabezpečená úplná volnosť pohybu pri práci a aby obidve rukováte boli v takej polohe, ktorá nevyvoláva nadmerné zaťaženie. Ruky musia byť ohnuté v laktoch. Obsluha musí byť schopná pohybovat' žacím nástrojom v rovine rovnobežnej s terénom.
V prípade potreby je možné polohu objímky zmeniť. K ĥomu je treba povoliť skrutku (VI), objímku posunúť a následne skrutku dotiahnuť tak, aby bola objímka zaistená proti samovoľnému pohybu. Polohu objímky je treba zvoliť tak, aby sa nachádzala tesne za t’ažiskom krovinorezu zaveseného na tejto objímke. Tým sa zaistí, že žací nástroj sa bude automaticky nakláňať smerom k terénu. Krovinorez odpojte od nosného popruhu alebo postroja. Nosný popruh alebo postroj snímte.
Podľa toho, pre aký žací nástroj sa rozhodnete, namontujte cievku so žacou strunou alebo kovový nožový kotúč.
Upozornenie! Vzhl'adom na riziko poranenia je nutné si pri montáži nožového kotúča nasadit' ochranné rukavice a samotný kotúč montovať s nasadeným krytom.
V prípade montáže cievky so žacou strunou je potrebné na vreteno nasadiť horný upevňovací tanier, potom zablokovat' vreteno proti otáčaniu a naskrutkovat' cievku so žacou strunou (VII).
V prípade montáže nožového kotúča je potrebné na vreteno nasadit' horný upevňovací tanier. Potom sa na tanier nasadí nožový kotúč tak, aby vyčnievajúca časť upevňovacieho taniera zapadla do otvoru v nožovom kotúči (VIII).
Nasleduje nasadenie spodného upevňovacieho taniera, krytu upevňovacích tanierov a skrutkou sa nožový kotúč pevne a spol'ah-livo dotiahne, pričom vreteno musí byt' pri dot'ahovaní zablokované proti pohybu (IX).
Doplňovanie paliva
Na pohon krovinorezu sa používa palivová zmes určená pre dvojtaktné motory. Používanie čistého benzínu je zakázané. Benzín je potrebné zmiešat's olejom v pomere benzín : olej = 40 : 1. Pred naliatím do palivovej nádrže sa musí zmes dôkladne premiešat'. Miešanie a doplňovanie paliva vykonávajte v bezpečnej vzdialenosti od zdrojov ohňa. Počas doplňovania paliva je zakázané fajčit'. Doplňovanie paliva vykonávajte vo vzdialenosti minimálne 3 metre od miesta, kde sa bude zariadenie štartovať a kde sa s ním bude pracovať.
Pre zabezpečenie dlhej životnosti motora používajte bezolovnatý benzín dobrej kvality ako aj kvalitný olej určený pre dvojtaktné motory chladené vzduchom. Nie je dovolené používať olej určený pre štvortaktné motory. Nepoužívajte olej pre kvapalinou chladené motory.
V prípade rozliatia paliva je potrebné jeho zvyšky dôkladne poutierať, a to ešte pred uvedením krovinorezu do chodu.
Nepoužívajte zmes staršiu ako 30 dní.
Po doplnení paliva v palivovej nádrži pevne a spoľahlivo zatvorte jej plniaci otvor.
Uvádzanie krovinorezu do chodu a jeho zastavovanie
Položte krovinorez na čistú, rovnú a tvrdú plochu. Skontrolujte, či žací nástroj nemôže príst' počas štartovania do kontaktu s nejakou prekážkou. Ak je na krovinoreze namontovaný nožový kotúč, je treba skontrolovať, či z neho bol demontovaný kryt.
Krovinorez nie je dovolené uvádzat' do chodu bez správne namontovaného držadla a ochranného krytu žacieho nástroja.
Vypínač prepnite do polohy „I – zapnuté” (X).
Upozornenie! Nie je dovolené krovinorez štartovat' a súčasne ho pri tom držat' v rukách. Žací nástroj by pri kontakte s niektorou čast'ou tela mohol spôsobit' vážne zranenia.
Prestavte páčku sýtiča do polohy „OTVORENÝ“ a t'ahajte energicky za štartovacie lanko až do okamihu naskočenia motora.
Nevyt'ahujte štartovacie lanko v celej jeho dĺžke, mohlo by dôjst' k jeho utrhnutiu. Je potrebné dbat' na to, aby sa za štartovacie
SK
lanko t'ahalo v smere osi otvoru. Šahanie lanka šikmo vedie ku predčasnému opotrebeniu lanka.
Po naštartovaní krovinorezu je treba stlačit' aretáciu tlačidla plynu a potom samotné tlačidlo plynu (XIV). Tým začne žací nástroj rotovat'. Čím viac tlačidlo plynu stlačite, tým väčšie obrátky bude motor mat'.
Na ochrannom kryte žacieho nástroja sa nachádza šípka, ktorá ukazuje smer otáčania žacieho nástroja. Skontrolujte, či žací nástroj rotuje v smere označenom šípkou.
Pri zastavovaní motora uvoľnite tlak na tlačidlo plynu, počkajte, až žací nástroj prestane rotovať a potom prepnite vypínač do polohy „0 – vypnuté“.
V prípade, že budú počut' nejaké podozrivé zvuky alebo budú cítit' vibrácie, je nutné krovinorez okamžite vypnút' prepnutím vypínača do polohy „0 – vypnuté“.
Upozornenie! Pri štartovaní teplého motora, napr. po krátkych prestávkach v práci trvajúcich niekoľko desiatok minút, nie je nutné prestavovať páčku sýtiča do polohy „OTVORENÝ“.
Ak nastane situácia, že bude nutné krovinorez núdzovo vypnút, je potrebné prepnút vypínač do polohy „0 – vypnuté“, čím dôjde ku zastaveniu motora a následkom toho aj žacieho nástroja. Je však treba mat na pamäti, že po vypnutí krovinorezu môže žací nástroj ešte istý čas rotovať. Je zakázané zastavovat’ rotujúci žací nástroj o terén alebo prekážky.
Ovládacia rukovat' môže byt' vybavená aretačným tlačidlom, ktoré blokuje tlačidlo plynu stlačené do 1/3 prevádzkového rozsahu. Najprv je preto potrebné stlačit' tlačidlo aretácie, potom stlačit' aretáciu tlačidla plynu a potom samotné tlačidlo plynu. Po uvoľnení tlaku na všetky tlačidlá musí tlačidlo plynu ostat' zablokované (XV).
Upozornenie! Zablokovanie tlačidla plynu môže byť nápomocné pre ul'ahčenie štartu v prípade zaplavenia motora palivom alebo v prípade štartovania motora pri nízkej teplote. Pri bežnom štartovaní nie je využívanie tejto aretácie tlačidla plynu dovolené. Aretáciu tlačidla plynu je treba použit' až v prípade, kedy motor nebude možné naštartovať normálnym spôsobom.
Na zrušenie aretácie je potrebné mierne stlačit' tlačidlo plynu.
Práca s krovinorezom
Pracovat' začnite až vtedy, keď žací nástroj dosiahne maximálne otáčky. To sa dosiahne stlačením tlačidla plynu na doraz.
Pre dosiahnutie maximálneho výkonu kosenia je treba, aby žacia struna mala maximálnu dlžku. Toho sa dosiahne tak, že sa krovinorez naštartuje a motor sa nechá rozbehnúť na maximálne otáčky. Potom sa jemne udrie cievkou so strunou o terén. Tým dôjde k odvinutiu struny a nôž umiestnený v ochrannom kryte ju odsekne na príslušnú dlžku.
Upozornenie! Opierat' cievku pri práci o terén je zakázané. Došlo by tak k rýchlemu spotrebovaniu celej rezervy struny na cievke. Ak by sa struna z akýchkol'vek príčin nechcela samočinne odvinúť, potom je potrebné motor krovinorezu zastavit', odpojit' kábel zapalovacej sviečky a zistiť, čo bolo príčinou zaseknutia struny.
Strunu je potrebné odvinút' zakaždým, keď je počuť, že motor má vyššie otáčky než pri normálnej prevádzke.
Odporúča sa pohybovať krovinorezom pri práci z pravej strany doľava. Naopak je potrebné sa vyhýbať koseniu pohybom z ľavej strany doprava. Pri takomto postupe nebude počas kosenia dochádzať k vyhadzovaniu pokosenej trávy smerom na obsluhu. Je potrebné sa vyhýbať koseniu kríkov. Pri práci s krovinorezom v blízkosti stromov môže dôjst’ ku poškodeniu ich kôry. Nárazy struny do kameňov, tehál, múrov alebo iných podobných objektov môžu viest’ ku veľmi rýchlemu opotrebeniu struny.
Pri používaní nožového kotúča je nutné sa vyhýbať koseniu pravou hornou štvrtinou kotúča (XVI). V prípade zaseknutia nožového kotúča sa tak zabráni spätnému rázu krovinorezu smerom na obsluhu.
Konštrukcia postroja umožňuje núdzové odpojenie krovinorezu. K tomuto účelu je potrebné zatiahnut' za červenú pásku nachádzajúcu sa pri závese. Krovinorez sa odpojí spolu so závesom postroja. Pred zahájením d'alšej práce je treba odpojit' záves od objímky krovinorezu a potom ho zavesit' na postroj (XVII). Pri núdzovom odpájaní krovinorezu od postroja môže krovinorez nara- zit' na terén. Po každom núdzovom odpojení krovinorezu od postroja je treba vykonať prehliadku, či nedošlo k jeho poškodeniu a pred zahájením d'alšej práce je treba tieto poškodenia odstránit'.
ÚDRŽBA KROVINOREZU
Pred zahájením akejkol'vek činnosti popísanej d'alej je potrebné krovinorez vypnút'. Skontrolujte, či je motor studený. Aby sa predišlo náhodnému uvedeniu krovinorezu do chodu, je potrebné odpojit' kábel zapaľovacej sviečky.
Odstráňte kryt hniezda sviečky. Odstráňte gumový kryt sviečkové ho kontaktu, odpojte kábel a odskrutkujte sviečku pomocou klúča pre sviečky.
Skontrolujte stav elektród zapaľovacej sviečky. Vzdialenost' medzi elektródami by mala byť medzi 0,6 - 0,7 mm. Ak zistite znečistenie, skúste vyčistiť elektródy sviečky pomocou mosadznej drôtenej kefy. V prípade, že čistenie neprinesie očakávané výsledky, vymeňte sviečku za novú. Kontrolujte stav sviečky aspoň raz za mesiac.
SK
Údržbu vzduchového fi ltra je potrebné vykonávať po každom použití krovinorezu.
Odskrutkujte skrutku upevňujúcu veko fi ltra a veko snímte.
Filter vytiahnite a vypláchnite ho v teplej vode s prídavkom mydla.
Potom fi Iter dôkladne vysušte a namontujte ho na miesto.
Priskrutkujte kryt fi ltra.
Po každom použití je potrebné skontrolovať celkový stav zariadenia. Uvoľnené skrutkové spoje dotiahnite. Skontrolujte, či nedochádza k únikom paliva. Skontrolujte priechodnosť chladiacich otvorov. Skontrolujte, či sú všetky kryty a skrine zariadenia v riadnom technickom stave, či nie sú prasknuté alebo inak poškodené. Všetky zistené nedostatky je potrebné odstránit', a to ešte pred zahájením d'alšej práce.
Údržba tlmiča a výfukovej sústavy
V závislosti od používaného paliva, oleja a ich pomeru v palivovej zmesi sa v tlmiči a výfukovej sústave môže hromadit' karbón alebo sadze. Toto môže spôsobit' pokles výkonu zariadenia. Pre obnovenie pôvodného výkonu je nutné zariadenie odoslat' do autorizovaného servisu výrobcu.
Výmena žacej struny(XX)
Odskrutkujte teleso cievky z vretena krovinorezu. Stlačte naraz obidve tlačidlá aretácie telesa cievky a cievku vytiahnite z krytu. Z cievky odstráňte zvyšky pôvodnej struny. Cievku, kryt cievky, pružinu a upevňovaciu skrutku očistite od zvyškov trávy, zeminy a iných nečistôt.
Pripravte si strunu, ktorej priemer a dĺžka zodpovedajú údajom uvedeným v tabul'ke technických údajov. V polovici dĺžky strunu prestrčte cez štrbinu v priečke medzi dvomi časťami cievky. Naviňte strunu na obidve časti cievky smerom proti pohybu hodinových ručičiek. Za štrbinami nechajte prečnievať konce strún v dĺžke asi 15 cm a tie prestrčte cez otvory v telese cievky. Cievku vložte do telesa a zaistite ju.
Cievku so strunou namontujte postupom uvedeným v bode Priprava krovinorezu na prevádzku.
Správne ošetrenie a údržba krovinorezu pred jeho uskladnením zabezpečí jeho dlhodobú bezporuchovú prevádzku.
Pred uskladnením krovinorezu na dlhšie obdobie je potrebné vyprázdnit' palivovú nádrž a palivovú sústavu.
Skontrolujte stav palivovej sústavy, či nedochádza k únikom paliva. Ak áno, odstráňte túto poruchu ešte pred uskladnením zariadenia. Túto opravu je potrebné zverit'autorizovanému servisnému stredisku.
Vyprázdnite palivovú nádrž, napríklad pomocou plastovej pumpičky na palivo dostupnej v obchodnej sieti.
Vyskrutkujte zapaľovaciu sviečku. Otvorom nalejte do motora jednu lyžičku oleja pre dvojtaktné motory. Niekoľkokrát opatrne zatiahnite za štartovacie lanko. Olej sa tak rozptýli po spaľovacej komore. Namontujte zapaľovaciu sviečku.
Očistite krovinorez od zvyškov trávý, zeminy a iných nečistôt. Zariadenie skladujte na chladnom, suchom a dobre vetranom mieste a v bezpečnej vzdialenosti od zdrojov zapálenia. Zariadenie skladujte na suchom, uzavretom mieste zabezpečenom proti prístupu nepovolaných osôb, najmä detí.
