Produkta veids	Siltuma zāles pļāvējs ar 2-taktu motoru
Zīmols	Yato
Modelis	YT85003
Svars	7,0 kg
Degvielas tvertnes tilpums	850 cm³
Pļaušanas platums (līnija)	430 mm
Pļaušanas platums (asmens)	255 mm
Pļaušanas līnijas diametrs	2,0 mm
Līnijas garums uz spoles	4 m
Motora tips	2-taktu, viencilindru, ar gaisa dzesēšanu
Motora tilpums	42,7 cm³
Maksimālā jauda	1,25 kW
Ieteicamais motora apgriezienu skaits (asmens/līnija)	10000 min⁻¹
Vārpstas apgriezienu skaits	7850 min⁻¹
Ieteicamā tukšgaita	2700 - 3400 min⁻¹
Degvielas patēriņš pilnā jaudā	0,743 kg/h
Aizdedzes sveces tips	L8RTF
Aizdedzes sveces elektrodu atstarpe	0,6 - 0,7 mm
Degvielas maisījums	Bezsvina benzīns : 2-taktu eļļa (40:1)
Akustiskā spiediena līmenis (LpA)	96,3 dB(A) ± 3,0
Akustiskās jaudas līmenis (LwA)	110,3 dB(A) ± 3,0
Vibrācijas līmenis (asmens/līnija)	3,992 ± 1,5 / 10,403 ± 1,5 m/s²
Iekļautie pļaušanas elementi	Spole ar plastmasas līniju, metāla asmens
Drošība	Asmens aizsargs, pļaušanas vāks, drošības siksna ar avārijas atvienošanu

Bieži uzdotie jautājumi - YT85003 Yato

Kā sagatavot degvielas maisījumu?

Izmantojiet bezsvina benzīna un ar gaisu dzesējama 2-taktu motoreļļas maisījumu proporcijā 40:1 (benzīns:eļļa). Samaisiet tīrā kannā, nesmēķējiet un izvairieties no aizdegšanās avotiem.

Kā iedarbināt zāles pļāvēju YT85003?

Iestatiet slēdzi uz 'I' (ieslēgts), 10 reizes nospiediet degvielas sūkni, iestatiet aizdedzes aizbīdni pozīcijā 'SLĒGTS', spēcīgi pavelciet palaišanas auklu. Kad motors ieslēdzas, pārslēdziet aizbīdni uz 'ATVĒRTS' un pavelciet vēlreiz, lai pilnībā iedarbinātu.

Kāds ir drošības attālums, kas jāievēro?

Saglabājiet vismaz 15 metru attālumu starp pļaušanas zonu un cilvēkiem vai dzīvniekiem. Vienmēr valkājiet aizsargaprīkojumu: brilles, cimdus, dzirdes aizsardzību un drošības apavus.

Kā nomainīt pļaušanas līniju?

Apturiet motoru un atvienojiet aizdedzes sveci. Atskrūvējiet spoles korpusu, izņemiet veco līniju, ievietojiet jaunu līniju ar diametru 2 mm un garumu 4 m centrālajā spraugā, uztiniet to pretēji pulksteņrādītāja virzienam. Atstājiet izvirzītus 15 cm, aizveriet korpusu un uzstādiet atpakaļ.

Vai var izmantot metāla asmeni?

Jā, metāla asmens (255 mm plats) ir iekļauts un ļauj griezt krūmus un kokainus stublājus. Lai to uzstādītu, valkājiet cimdus, novietojiet augšējo atloku, asmeni, apakšējo atloku un cieši pievelciet ar skrūvi.

Ko darīt, ja motors neiedarbojas?

Pārbaudiet degvielas maisījumu, aizdedzes sveci (atstarpe 0,6–0,7 mm), gaisa filtru un to, vai slēdzis ir pozīcijā 'I'. Ja motors ir applūdis, izmantojiet droseles fiksatoru (drošības pogu), lai atvieglotu iedarbināšanu.

Kā apkopt gaisa filtru?

Pēc katras lietošanas noņemiet filtra vāku, izmazgājiet filtru siltā ziepjūdenī, ļaujiet tam pilnībā nožūt, pēc tam ievietojiet atpakaļ un pieskrūvējiet vāku.

Kāda ir avārijas apturēšanas procedūra?

Atlaidiet droseles sprūdu, pagaidiet, kamēr pļaušanas elements apstājas, pēc tam iestatiet slēdzi uz 'O' (izslēgts). Tūlītējai avārijai pārslēdziet slēdzi izslēgšanas pozīcijā; pļaušanas elements vēl dažus mirkļus turpina griezties.

Kā uzglabāt zāles pļāvēju ziemā?

Iztukšojiet degvielas tvertni, ļaujiet motoram darboties, līdz tas apstājas, lai iztīrītu karburatoru. Noņemiet aizdedzes sveci, ielejiet cilindrā tējkaroti 2-taktu eļļas, vairākas reizes pavelciet auklu, lai izkliedētu eļļu, pēc tam ievietojiet sveci atpakaļ. Notīriet ierīci un uzglabājiet to sausā, ventilētā vietā, bērniem nepieejamā vietā.

Kādi aksesuāri ir atļauti YT85003?

Izmantojiet tikai ražotāja piegādātos aksesuārus: spoli ar plastmasas līniju un metāla asmeni. Neizmantojiet metāla stiepli, ķēdi vai citus neapstiprinātus diskus. Pirms katras lietošanas pārbaudiet, vai detaļas nav bojātas.

LIETOŠANAS INSTRUKCIJA YT85003 Yato

1. dzinējs

2. startera trose

3. droseles svira

4. degvielas süknis

5. trokšna slāpētājs

6. izplūdes caurule

7. aizdedzes svece

8. aizdedzes sveces vads

9. rokturis

10. ieslēdzējs

11. droseles sviras blokāde

12. droseles svira

13. droseles blokāde

14. piedzinas veltna väks

15. aptvere

16. griešanas elementa aizsardzības vāks

17. spoles korpuss

18. spole

19. gaisa fi ltrs

20. degvielas tvertne

CZ

1. degvielas tvertnes korkis
2. asmens
3. asmens apvalks
4. asmens stiprināšanas apakšējā uzmava
5. asmens stiprināšanas augšējā uzmava
6. siksnas

H

Izmantojiet aizsardzības kurpes

Lietot aizsardzības cimdus

Jālieto drošības brilles

Jālieto dzirdes drošības līdzekļu

Nomināls griezes ātrums

Jmenovité otáčky

Menovité otáčky

Maks. plaušanas platums

Max. šířka sečení

Max. šírka sekania

Benzīnu samaisīt ar ellu proporcijās: benzīns:ella 40:1

leturēt drošu attālumu no karstām virsmām

Piesargāties no izmestiem priekšmetiem

Drosele „SLEĞTÄ" pozīcijā

Eksplozijas bīstamība. Neuzpildīt degvielas rezervuāru dzinēja darba laikā

Uzmanību! Darba laikā izkapts var atmesties atpakal un gāzt ar nazi

Izplūdes gāzes un degvielas tvaiki ir toksiski. Nedrīkst strādāt ar ierīci slēgtās telpās

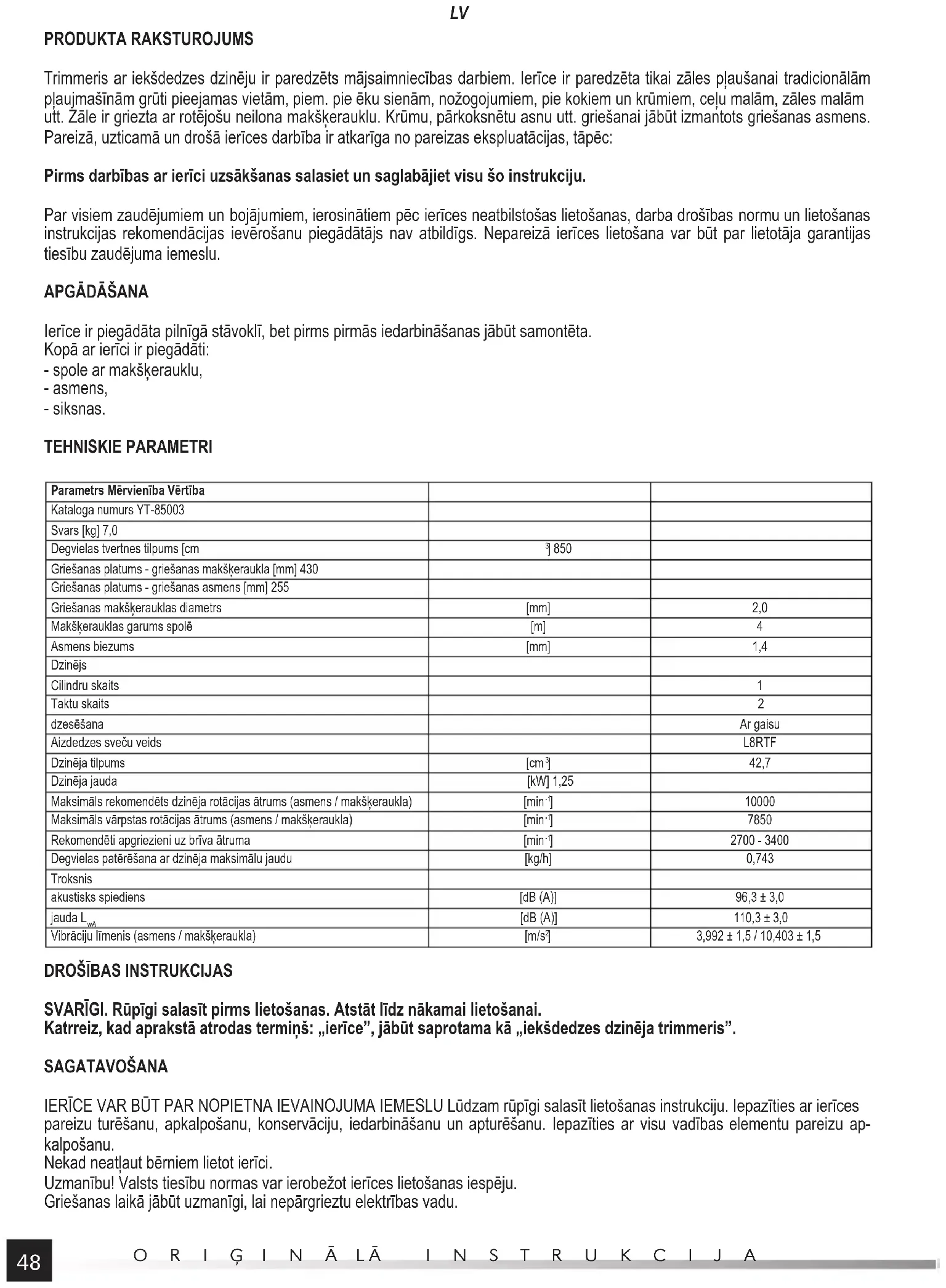

Trimmeris ar iekšdedzes dzinēju ir paredzēts mājsaimniecības darbiem. Ierīce ir paredzēta tikai zāles plaušanai tradicionālām plaujmašīnām grūti pieejamas vietām, piem. pie ēku sienām, nožogojumiem, pie kokiem un krūmiem, celu malām, zāles malām utt. Zāle ir griezta ar rotējošu neilona makšķerauklu. Krūmu, pārkoksnētu asnu utt. griešanai jābūt izmantots griešanas asmens. Pareizā, uzticamā un drošā ierīces darbība ir atkarīga no pareizas ekspluatācijas, tāpēc:

Pirms darbības ar ierīci uzsākšanas salasiet un saglabājiet visu šo instrukciju.

Par visiem zaudējumiem un bojājumiem, ierosinātiem pēc ierīces neatbilstošas lietošanas, darba drošības normu un lietošanas instrukcijas rekomendācijas ievērošanu piegādātājs nav atbildīgs. Nepareizā ierīces lietošana var būt par lietotāja garantijas tiesību zaudējuma iemeslu.

APGĀDĀŠANA

Ierīce ir piegādāta pilnīgā stāvoklī, bet pirms pirmās iedarbināšanas jābūt samontēta.

Kopā ar ierīci ir piegādāti:

Parametrs Mērvienība Vērtība
Kataloga numurs YT-85003
Svars [kg] 7,0
Degvielas tvertnes tilpums [cm]	^3 850
Griešanas platums - griešanas makšķeraukla [mm] 430
Griešanas platums - griešanas asmens [mm] 255
Griešanas makšķerauklas diametrs	[mm]	2,0
Makšķerauklas garums spolē	[m]	4
Asmens biezums	[mm]	1,4
Dzinējs
Cilindru skaits		1
Taktu skaits		2
dzesēšana		Ar gaisu
Aizdedzes sveču veids		L8RTF
Dzinēja tilpums	[cm ^-3 ]	42,7
Dzinēja jauda	[kW] 1,25
Maksimāls rekomendēts dzinēja rotācijas ātrums (asmens / makšķeraukla)	[min ^-7 ]	10000
Maksimāls vārpstas rotācijas ātrums (asmens / makšķeraukla)	[min ^-7 ]	7850
Rekomendēti apgriezieni uz brīva ātruma	[min ^-7 ]	2700 - 3400
Degvielas patērēšana ar dzinēja maksimālu jaudu	[kg/h]	0,743
Troksnis
akustisks spiediens	[dB (A)]	96,3 ± 3,0
jauda L_wA	[dB (A)]	110,3 ± 3,0
Vibrāciju līmenis (asmens / makšķeraukla)	[m/s ^2 ]	3,992 ± 1,5 / 10,403 ± 1,5

DROŠĪBAS INSTRUKCIJAS

SVARĪGI. Rūpīgi salasīt pirms lietošanas. Atstāt līdz nākamai lietošanai.

Katrrreiz, kad aprakstā atrodas termiņš: „ierīce”, jābūt saprotama kā „iekšdedzes dzinēja trimmeris”.

SAGATAVOŠANA

IERICE VAR BÜT PAR NOPIETNA IEVAINOJUMA IEMESLU Lüdzam rüpīgi salasīt lietošanas instrukciju. lepazīties ar ierīces pareizu turēšanu, apkalpošanu, konservāciju, iedarbināšanu un apturēšanu. lepazīties ar visu vadības elementu pareizu apkalpošanu.

Nekad neatlaut bērniem lietot ierīci.

Uzmanību! Valsts tiesību normas var ierobežot ierīces lietošanas iespēju.

Griešanas laikā jābūt uzmanīgi, lai nepārgrieztu elektrības vadu.

LV

Lietot tikai aksesuārus, kurus paredzē ražotājs: spoli ar makšķerauklu vai metāla asmeni. Nelietot citu piederumu, nekā ražotāja paredzētu, piem., diskus ar griešanas kēdi. Nelietot makšķerauklu ar metāla stiepli vai auklu. Citu piederumu lietošana var ierosināt nopietnu bīstamību operatoram vai citām personām. Pirms griešanas elementa un apvalka montāzas pārbaudīt, vai tie nav bojāti, nav sasprāgti un izliekti. Pārbaudīt, vai metāla asmens nav sarūsēts un vai uz spoles ir makšķerauklas vismaz 1 m.

Darba laikā dažādi priekšmeti var būt atmesti operatora vai citas personas virzienā. Operators ir atbildīgs par nelaimes gadī-jumiem vai briesmām, nodarītām citām personām vai apkārtnei. Nedrīkst lietot ierīci tieši pie citām personām, seviški bērniem. Pirms darba uzsākšanas atzīmēt drošības zonu ar vismaz 15 metru rādiusu no darba vietas.

Vienmēr lietot acu un sejas aizsardzības līdzekļus, kas ľauj sargāt acu, seju un elpošanas orgānu no putekļiem, izplūdes gāzēm un priekšmetiem izmestiem griešanas laikā. Vienmēr ĝērbt attiecīgu, pārvilktu drošības apģērbu. Ğērbt tikai garas bikses. Nedrīkst lietot valu apģērbu vai juvelierizstrādājumu, jo tie var nonākt ierīces kustīgos elementos. Lietot drošības cimdus un dzirdes aizsardzības līdzekļus. Darba laikā vienmēr ĝērbt aizsardzības neslīdošu apāvu, nedrīkst strādāt ar basām kājām vai sandalēs. Darba laikā vienmēr lietot aizsardzības kiveri.

Veikt ierīces regulāru konservācijas apkalpošanu saskaņā ar instrukciju. Tas nodrošinās efektīvāku un drošāku darbu.

Esiet seviški uzmanīgi ar degvielu. Degviela ir viegli uzliesmojoša un tvaiki eksplozīvi. levērojiet sekojošus norādījumus.

- Lietot tikai degvielas kannu.

- Nenoņemt degvielas tvertnes ieplūdes vāku un neieliet degvielu, kad dzinējs strādā. - Pirms degvielas uzpildes uzsākšanas pagaidīt, lai dzinējs un izplūdes gāzes sistēma atdzistu.

- Nesmēkēt.

- Nedrīkst uzpildīt degvielu telpās!

- Nedrikst glabāt ierīci un degvielas kannu telpās ar uguns avotiem, piem., pie ūdens sildītāja.

- Nemēgināt iedarbināt dzinēju pēc degvielas izliešanas, pirms iedarbināšanas pārvietot ierīci tālu no izliešanas vietas.

- Pēc degvielas uzpildes tieši slēgt degvielas ieplūdes vāku.

- lespējamu degvielas tvertnes iztukšošanu veikt ārpus telpas.

Pēc asmens kontakta ar svešiem priekšmetiem vai gadījumā, kad ierīce sāks netipiski trokšnot vai vibrēt, izslēgt dzinēju un pagaidīt līdz dzīvžoga griezēja apturēšanai. Atslēgt vadu no aizdedzes sveces un veikt sekojošu darbību:

- kontrolēt ierīci,

- pārbaudīt, vai nav brīvu elementu, ja ir - pieskrūvēt,

- mainīt vai remontēt visus bojātus elementus, atbilstoši specifi kācijām.

Darba laikā lietot dzirdes aizsardzību. Pārāk liels troksnis var ierosināt izturīgu dzirdes bojājumu.

Lietot aizsardzības brilles. Izraisīti darba laikā atkritumi var ierosināt acu bojājumu.

Lūdzam iepazīties ar ierīce ārkārtējas izslēgšanas instrukcijām.

Pirms lietošanas vienmēr pārbaudīt, vai griešanas elements, skrūves, aizsardzības vāki un citi elementi nav nolietoti vai bojāti. Vienmēr jāmaina izlietotais elements pirms darba sākuma. Kontrolēt arī, vai skrūvju savienojumi nav atviegloti. Pieskrūvēt tādu skrūvi.

DARBS

Neuzsākt darbu nogurumā, sliktā pašsajūtā vai alkoholisko dzērienu un citu apreibinošo vielu iespaidā.

Nedrikst strādāt ar ierīci slēgtās telpās. Izplūdes gāzes ir indīgas un ieelpotas var būt bīstamas veselībai un dzīvei.

Nedrīkst turēt ierīci mitrumā. Nelietot plaujmašīnu zem atmosfēriskiem nokrišņiem. Nelietot valgā un mitrā apkārtnē. Nedrīkst arī lietot ierīci atmosfērā ar paaugstinātu ugunsgrēka vai eksplozijas risku.

Strādāt ar ierīci var tikai dienas gaismā vai ar labu nedabisko apgaismojumu.

Ja iespējami, nepļaut mitro zāli.

Jābūt uzmanīgi, lai kājas vienmēr tieši stāvētu uz slīpumiem. Nedrīkst skriet ar ierīci. Neplaut uz pārmērīgi noliektām nokalnēm.

Plaujot uz slīpumiem, kustoties škērsām, nedrīkst kustoties uz augšu vai uz apakšu.

Lietojiet degvielu un ellu bez jebkādiem piesārnojumiem un paredzētu četrtaktu dzinējiem. Rekomendējam lietot augstās kvalitātes produktu. Tas atlaus pagarināt dzinēja dzīvotspēju.

Darba laikā nedrīkst piedurties pie iezemētu, vadošu un neizolētu priekšmetu, piem., caurules, radiatori vai dzesinātāji.

Nedrīkst slēgt ventilācijas ieejas un izejas caurumus. Pat kad ierīce nestrādā.

Nedrīkst piedurties pie dzinēja virsmām, kas darba laikā ir loti karstās.

Vienmēr ğērbt attiecīgu, pārvilktu drošības apģērbu. Lietot drošības cimdus un dzirdes aizsardzības līdzeklus.

Strādājot ar ierīci, vienmēr turēt to ar abām rokām. Darba laikā turēt ierīci tādā veidā, lai griešanas elementa plakne būtu vienmēr paralēlā virsmai. Nedrīkst paliekt vai pārāk augsti pacelt ierīci. Darba pozīcijai jābūt tādai, lai nebūtu vajadzīgi izstiept roku uz pilnīgu garumu.

lerīces rokturu turēt tīrībā un bez ellas vai smērvielu netīrumiem.

Gadijumā, ja būs konstatēti kaut kādi ierīces bojājumi vai elementu bojājumi, Pārtraukt darbu vai nesākt darbu. Bojātiem elementiem jābūt mainītiem pirms darba sākuma.

Ierīci lietot saskaṇā ar norādījumiem, makšķeraukla var būt lietota tikai zāles plaušanai. Asmens ir paredzēts krūmu un pārkoksnē-tu augu griešanai. Nedrīkst lietot ierīci citiem mērkiem, piem., dzīvžogu griešanai, koku zaru, graudaugu griešanai.

Pirms darba sākuma attiecīgi sagatavot teritoriju. Nonemt no teritorijas akmenus, koksnes gabalus, zarus, drātus, kaulus un citus

LV

priekšmetus, kas var bojāt ierīci vai var būt atmesti darba laikā.

Darba laikā ar asmeni ierīce var būt atsista lietotāja virzienā, asmens var sist. Lai minimizētu risku, nedrīkst griezt pārāk cietu augu. Ierīces atmešana ir savienota ar asmens pēkšņu aizturēšanu darba laikā, piem., kad nevar pārgriezt krūmu. Tādā aizturēšana ierosina ierīces rotāciju asmens rotācijas pretējā virzienā. Lai izvairītos no atmešanas gadījuma un tā sekām, saglabājiet sevišku uzmanību strādājot ar asmeni. Nedrīkst novietot kermana daļu asmens iespējamas iedarbības pēc atmēšanas rajonā.

Visā darba laikā saglabāt attiecīgu pozīciju un balansu. lerīci turēt droši un vienmēr izmantot piegādātu siksnu. lerīces atmēšana var ierosināt operatora krišanu un ierosināt kontaktu ar rotējošo asmeni. Asmens jābūt ass.

leslēgt dzinēju saskaṇā ar instrukciju, ievērojot, lai pēdas būtu tālu no griešanas elementa. Neturēt roku, pēdu un citu ķermeṇa dalu pie rotējošām dalām.

Apturēt dzinēju:

• vienmēr, kad ir nepieciešami atstāt ierīci bez uzraudzības,
• pirms ierīces tīrīšanas, kontrolēšanas vai remonta,
• pēc trieciena ar citu priekšmetu. Pārbaudīt, vai ierīce nav bojāta, un ja nepieciešami, remontēt ierīci pirms atkārtotas iedarbi-nāšanas,
• ja ierīce sāks pārmērīgi vibrēt (pārbaudīt nekavējoties).
• ierīces pārnešanas un transportēšanas laikā.

UZMANĪBU! Pēc dzinēja izslēgšanas griešanas elements rotē vēl nekādu laiku. Pagaidīt līdz apturēšanai.

Vienmēr ievērot apkārtni, kontrolēt jebkurus iespējamus riskus, kas var būt nemanāmi sakarā ar ierīces trokšni.

lerīce emitē elektromagnētisku lauku ar nelielu spriegumu. Elektromagnētisks lauks var ietekmēt tuvi novietotu elektrisku piederumu un sirds stimulatoru darbu. Pirms darba uzsākšanas rekomendējam konsultēties ar ārstu un/vai stimulatora ražotāju.

TRANSPORTĒŠANA, KONSERVĀCIJA UN GLABĀŠANA

Uzmanību! Atslēgt aizdedzes sveces vadu pirms montāžas, regulēšanas, aksesuāru mainīšanas vai ierīces glabāšanas. Tas laus izvairoties no ierīces negadījuma ieslēgšanas.

Kad ierīce nav lietota, to jāglabā sausā, sargātā vietā, nepieejama nepiederošām personām.

Esiet uzmanīgi ierīces regulēšanas laikā, lai pirksti nevarētu pakļūt starp kustamu griešanas elementu un nekustamām ierīces dalām. Pārbaudīt, vai izmantots griešanas elements ir attiecīgs.

Pirms ierīces transportēšanas iztukšot degvielas tvertni.

Lai pasargātu drošību, mainīt izlietotu vai bojātu daļu. Lietot tikai oriģinālu rezerves daļu. Gadījumā, ja ir lietotas neoriģinālas rezerves daļas, tas var paaugstināt avārijas risks un būt par kērmeņa ievainošanas iemeslu. Ierīce var būt remontēta tikai autorizētos servīsos, kur ir lietotas oriģinālas rezerves daļas. Tas laus minimizēt negadījuma un ierīces bojājuma risku.

Ierīci glabāt sausā, slēgtā telpā ar labu ventilāciju. Ilgstošas glabāšanas gadījumā iztukšot degvielas tvertni un degvielu instalāciju. Neglabāt ierīci ar degvielu tvertnē. Veikt ierīces konservācijas apkalpošanu saskaņa ar instrukciju.

lerīces transportēšanas laikā pasargāt asmeni. Pirms darba uzsākšanas demontēt aizsardzību.

Attiecīgā stāvoklī glabāt visu uzgriežnu, skrūvju un bultskrūvju, lai būtu pārliecinātam, ka ierīce varēs droši strādāt.

IERİCES APKALPOŠANA

Ierīces sagatavošana darbam

Pirms pirmās lietošanas uzstādīt darbam attiecīgu griešanas elementu: galviņu ar griešanas makšķerauklu vai asmeni, griešanas elementa aizsardzības vāku, papildu rokturu un siksnu.

Galvinu ar makškerauklu lietot tikai zāles plaušanai. Asmens ir paredzēts krūmu, pārkoksnētu augu utt. griešanai.

Lai uzstādītu griešanas elementa aizsardzības vāku, to ir nepieciešami pieskrūvēt ar skrūvēm pie vārpstas aizsardzības vāka (II). Piegādāts vāks ir paredzēts darbam ar makškerauklu un asmeni. Uz vāka ir uzstādīts neliels asmens makškerauklas patstāvīgai saīsināšanai. Ja asmens ir apgādāts ar aizsardzību, tas jānoņem pirms darba uzsākšanas ar makškerauklu.

Uzstādiet izkapts rokturus. Šim mērķim demontējiet rokturu apskavas augšējo daļu, atskrūvējot visas skrūves. Pēc tam ievietojiet rokturu savienotājus apskavas apakšējā daļa un uzlieciet apskavas augšējo daļu. Savienojiet abas apskavas daļas ar skrūvju pa-līdzību (III). Rokturu pozīciju izvēlieties tā, lai nebūtu jāsniedzas pēc tiem pārāk tālu. Ja darba laikā tiek konstatēts roku nogurums, tirpšana, sāpes, pārtrauciet darbu, apturiet dzinēju un mainiet rokturu pozīciju uz ērtāku.

Savienojiet abas piedziņas vārpstas pārsega daļas. Šim mērķim atskrūvējiet valīgāk piedziņas pārsega sanovienotājapskavas skrūvi, pēc tam nospiediet un turiet un paturiet sprūda sviru (IV). levadiet apakšējo pārsega daļu apskavā un pārliecinieties, ka sprūda ākis nonācis caurumā pārsegā. Aizsargājiet savienojumu, savelkot apskavas skrūvi (IV) tā, lai noblokētu savstarpēji abas piedziņas vārpstas pārsega daļas.

Atkarīgi no piegādātiem piederumiem, izmantot siksnu vai plecs-siksnu (V). Siksnu garumu pielāgot, lai neaizspiestu operatora kernenì, bet vienlaikus lai nevarētu pārvietoties darba laikā. Ierīce var būt lietota ar citu siksnu, ne tikai piegādātu ar ierīci, ar nosacījumu, ka ierīce var būt pakārta uz siksnas vai plecs-siksnas bez jebkuriem stiprinājuma pārveidojumiem.

Pakārt ierīci, novietojot siksnas āki apskavas caurumā. Pārbaudīt, vai aizsardzības atspere atrodas sākuma pozīcijā. Tas pasargās no ierīces patstāvīgas atslēgšanas no siksnas.

Pēc tam uzlasīt roktura leŋki un pozīciju, lai to darīt - atslābināt stiprinošo kloki un uzstādīt rokturu, lai nodrošinātu pilnu kustības

LV

brīvību darba laikā, un lai abi rokturi būtu novietoti tādā pozīcijā, lai neierosinātu pārmērīgu noslogojumu. Rokas jābūt izliektas elkoņos. Griešanas elements jāpārvietojas paralēli virsmai.

Ja népieciešami, pārvietot apskavas pozīciju. Lai to darīt - atslābināt skrūvi (VI), pārvietot apskavu, pēc tam pieskrūvēt skrūvi, lai nobloķētu apskavas patštāvīgu pārvietošanu. Apskavas pozīciju uzlasīt tā, lai būtu novietota nupat aiz ierīces smaguma centra, tas ľaus griešanas elementam patštāvīgi noliekties virsmas virzienā.

lerīci atkabināt no siksnas. Noņemt siksnas.

Atkarīgi no griešanas elementá izvēles uzstādīt spoli ar makšķerauklu vai metāla asmeni.

Uzmanību! Sakarā ar lielu ievainojuma risku, montējot asmeni lietot aizsardzības cimdus, un asmeni montēt ar uzstādīto aizsardzības vaku.

Spoles ar makškerauklu montāžas gadījumā uzstādīt augšēju stiprinošu uzmavu, pēc tam blokējot vārpstas rotācijas iespēju, ieskrūvēt spoli ar griešanas makškerauklu (VII).

Asmens montāžas gadījumā uz vārpstu ir nepieciešami uzstādīt augšēju stiprināšanas uzmavu. Uz uzmavas novietot griešanas asmeni, lai asmens caurums būtu uzstādīts uz uzmavas stāvējušas uzmavas (VIII).

Uzstādīt apakšējo stiprinošo uzmavu. Uzstādīt stiprinošu uzmavu aizsardzību, stipri un droši pieskrūvēt asmeni, blokējot vārpstas rotācijas iespēju (IX).

Degvielas uzpildišana

Ierīces piedziņai ir lietots degvielas maisījums, paredzēts divtaktu dzinējiem. Nedrīkst izmantot tikai benzīnu. Benzīnu maisīt ar elļu proporcijā benzīns : eļļa - 40 : 1. Maisījumu samaisīt pirms ieliešanas degvielas tvertnē. Degvielu samaisīt uz uzpildīt tālu no uguns avotiem. Nedrīkst smēkēt degvielu pildīšanas laikā. Degvielu var uzpildīt vismaz 3-metru attālumā no ierīces iedarbināšanas un darba vietas.

Lai sargātu dzinēju, lietot labas kvalitātes bezsvina benzīnu un labas kvalitātes ellu, paredzētu

divtaktu dzinējiem, dzesētiem ar gaisu. Nedrīkst lietot ellu paredzētu četrtaktu dzinējiem. Nedrīkst lietot ellu paredzētu dzinējiem dzesētiem ar škidrumu.

Degvielas izliešanas gadījumā tieši nosausēt atlikumus pirms ierīces iedarbināšanas.

Nedrīkst lietot degvielas maisījumu, vecāku par 30 dienām.

Pirms degvielas uzpildīšanas stipri un droši slēgt ieplūdes vāku.

lerīces iedarbināšana un apturēšana

Uzlikt ierīci uz tīras, plakanas un cietas virsmas. Pārbaudīt, vai griešanas elementa darbs netiks pārtraukts rotācijas laikā. Ja asmens tika uzstādīts, pārbaudīt, vai asmens aizsardzība ir nonemta.

Nedrīkst iedarbināt ierīci bez pareizi uzstādīta papildu roktura un griēšanas elementa.

Pārslēgt slēdzēju uz „I - ieslēgtu” pozīciju (X).

Piespiest degvielas sūkni 10 reizes. (XI)

Droseles sviru pārvietot uz „SLĒGTU” pozīciju. (XII)

Turēt ierīci ar vienu roku, ar otru energiski pastiept startera trosi līdz dzinēja iedarbināšanas momentam (XIII).

Uzmanību! Nedrīkst iedarbināt ierīci, turēšot to rokās. Griešanas elements var pieskarties pie ķermeņa daļām un ierosināt nopietnus ievainojumus.

Pārvietot droseles sviru uz „ATVĒRTU” pozīciju un energiski pastiept startera trosi līdz dzinēja iedarbināšanai.

Nedrīkst notīt trosi pilnīgi, jo tas var ierosināt troses noraušanu. levērot, lai starta trosi vilkt gar cauruma asa, citā gadījumā trose var pāragri nolietoties.

Pēc ierīces iedarbināšanas piespiest droseles pogas blokādi, un pēc tam droseles pogu (XIV), lai uzsāktu griešanas elementa rotēšanu. Stiprākā pogas piespiešana ierosina lielāko dzinēja apgriezienu.

Uz griešanas elementa vāka atrodas bulta, kas informē par griešanas elementa rotācijas virzienu. Pārbaudīt, vai griešanas elements rotē bultas virzienā.

Lai apturētu dzinēju, pārstāt droseles pogas piespiešanu, pagaidīt līdz griešanas elementa rotēšanas pabeigšanai, un pēc tam pārslēgt ieslēdzēju uz pozīciju „O - izslēgts”.

Gadījumā, kad ir dzirdāmas savādas skaņas vai būs konstatētas vibrācijas, ierīce jābūt nekavējoties izslēgta pārslēdzot ieslēdzē- ju uz pozīciju „O - izslēgts”.

Uzmanību! Silta dzinēja iedarbināšanas gadījumā, piem., pēcīsiem darba pārtraukumiem līdz dažām minūtēm, nav nepieciešami pārslēgt droseles sviru uz „ATVĒRTU” pozīciju.

Ja ir nepieciešami nekavėjoties apstāt ierīci, ieslēdzēju pārslēgt uz pozīciju „O - izslēgts”, lai izslēgtu dzinēju un griešanas elementu. Bet nepieciešami ir ievērot, ka pēc ierīces izslēgšanas griešanas elements var rotēt kādu laiku. Nedrīkst apturēt griešanas elementu piespiežot to pie virsmas vai sitot uz traucēkliem.

Vadošs rokturis var būt apgādāts ar droseles pogas blokādi darba diapazona 1/3 daļā. Piespiest blokādes pogu un pēc tam drose-

LV

les pogas blokādi, un tikai pēc tam droseles pogu. Pēc visu pogu atbrīvošanas droseles poga jābūt noblokēta (XV).

Uzmanību! Droseles pogas blokāde var palīdzēt ātrāk iedarbināt ierīci pēc dzinēja applūdināšanas ar degvielu vai iedarbinot ierīci zemās temperatūrās. Nelietot droseles pogas blokādi normālas iedarbināšanas gadījumā. Droseles blokādes poga jābūt lietota tikai gadījumos, kad nav neiespējama normālā dzinēja iedarbināšana.

Lai atslēgtu blokādi, viegli piespiest droseles pogu.

Darbs ar ierīci

Darbu uzsākt, kad griešanas elements sasniegs maksimālu ātrumu, spiežot droseles pogu līdz pretestībai.

Darba laikā turēt ierīci tādā pozīcijā, lai griešanas elements atrastu vienmēr virsmai paralēlā plaknē.

Lai sasniegtu maksimālu plaušanas efektivitāti, noteikt maksimālu makškerauklas garumu. Lai to darīt, iedarbināt ierīci un laut dzi-nējam sasniegt maksimālu ātrumu, un pēc tam delikāti iegāzt ar makškeraukla spoli uz zemi. Tas atļaus makškerauklai izvērsties, un nazis makškeraukla vākā to saīsinās uz attiecīgu garumu.

Uzmanību! Nedrīkst sliet spoli pie virsmas darba laikā. Tas būs par makšķeraukla rezerves pilnīgas izlietošanas iemeslu.

Gadījumā, ja makšķeraukla nevar patstāvīgi izvērsties, apturēt ierīci, atslēgt aizdedzes sveces vadu un pārbaudīt iespīlēšanas iemeslu.

Makškerauklu izstiept katrā gadījumā, kad ir dzirdami augstāki dzinēja apgriezieni, nekā normālas darbības laikā.

Rekomendējam darba laikā pārvietot ierīci no labās puses uz kreisu. Nerekomendējam plaušanu no kreisās puses uz labu. Tas atlaus izvairoties no atmestām zāles atliekām.

Nedrikst plaut krūmu. Darbs ar ierīci pie kokiem var bojāt koka mizu. Sišana ar ierīci uz akmeniem, kieğellem, mūriem vai citām līdzīgām virsmām var būt par makškeraukla loti ātras izlietošanas iemeslu.

Asmens lietošanas gadījumā izvairīties no griešanas ar labu augšēju asmens ceturtdaļu (XVI). Tas Įauj pasargāties no ierīces atmešanas operatora virzienā pēc asmens noblokēšanas darba laikā.

Siksnas Įauj tūlītēju ierīces atākēšanu avārijas gadījumā. Pietiek pastiept sarkano lenti pie stiprinājuma. Ierīce tiks atākēta ar siksnas āki. Pirms darba uzsākšanas atslēgt āki no ierīces apskavas, pēc tam piestiprināt pie siksnām (XVII). Ierīces avārijas atākēšanas gadījumā ierīce var iesist uz virsmu. Pēc ierīces katras avārijas atākēšanas apskatīt ierīci, vai nav bojāta, un likvidēt bojājumus, ja tiks konstatēti.

IERİCES KONSERVÄCIJA

Pirms kaut kādas minētas darbības uzsākšanas izslēgt ierīci. Pārbaudīt, lai dzinējs atdzistu. Atslēgt aizdedzes sveces vadu, lai ierīce nevarētu negaidīti uzsākt darbību.

Aizdedzes sveces mainišana un konservacija (XVIII)

Demontējiet sveces ligzdas vāku. Noņemiet sveces kontakta gumijas apvalku, atslēdziet vadu un izskrūvējiet sveci ar sveču atslēgas palīdzību.

Pārbaudiet aizdedzes sveces elektrodu stāvoklis. Atstarpei starp elektrodiem jāietilpst diapazonā 0,6–0,7 mm. Ja ir pamanīti netīrumi, mēginiet iztīrīt sveces elektrodus ar misiņa stieplų sukas palīdzību. Ja tīrīšana nedod vēlamus rezultātus, nomainiet aizdedzes sveci. Sveces stāvoklis jāpārbauda vismaz vienu reizi mēnesī.

Gaisa filtra konservācija (XIX)

Gaisa fi Itra konservēt pēc ierīces katras lietošanas.

Atskrūvēt fi ltra vāka skrūvi, nonemt vāku.

Nonemt fi ltru un izskalot to siltā üdenī ar ziepēm.

Pilnīgi nosusināt fi ltru un to uzstādīt uz vietas.

Pieskrūvēt fi ltra vāku.

Cita konservēšanas darbība

Pēc katras lietošanas pārbaudīt ierīces vispārējo stāvokli. Pieskrūvēt atslābinātus skrūvju savienojumus. Kontrolēt, vai nav degvielas sūci. Pārbaudīt ventilācijas caurumu caurejamību. Pārbaudīt, vai visi aizsardzības vāki un korpusi ir labā tehniskā stāvoklī, bez sprauslām vai citiem bojājumiem. Pirms darba uzsākšanas likvidēt visus konstatētus defektus.

Trokšna slāpētāja un izplūdes sistēmas konservācija

Atkarīgi no izmantotas degvielas, ellas un maisījuma proporcijas, slāpētājā un izplūdes sistēmā var savākties piededzi vai kvēpi. Tas var ierosināt ierīces efektivitātes samazināšanu. Lai atjaunotu ierīces ražotspēju, ierīce jābūt atdota autorizētam ražotāja servisam.

Griešanas makškeraukla mainišana (XX)

Atskrūvēt spoles korpusu no ierīces vārpstas. Vienlaikus spiežot spoles korpusa blokādes abas pogas, nonemt spoli no vāka. No spoles nonemt makškeraukla atlieku. Spoli, vāku, atsperi un skrūvi notīrīt no zāles atliekām, zemes un citiem netīrumiem.

Sagatavot makškeraukla posmu ar diametru un garumu norādītu tabulā ar tehniskiem datiem. Garuma pusē makškerauklu pār-vietot caur spraugu starp spoles divām daļām. Uzspolēt makškerauklu uz spoles abām pusēm pretī pulkstenrādītāja kustības

LV

virzienam. Atstāt makšķerauklas galus līdz 15 cm, kas jābūt izstiepti caur korpusa caurumiem. Slēgt spoli korpusā.

Uzstādīt spoli ar makšķerauklu saskaņā ar punktā minēto procedūru.

lerīces glabāšana

Pareizā konservācija pirms glabāšanas uzsākšanas laus ilgāk ekspluatēt ierīci bez avārijas.

Pirms ierīces ilgstošas glabāšanas iztukšot degvielas tvertni un instalāciju.

Pārbaudīt degvielas instalācijas stāvokli, vai nav sūces. Ja tiek konstatētas, likvidēt pirms glabāšanas. Lai to darīt, atdot ierīci specializētam servisa punktam.

Iztukšot degvielas rezervuāru, piem. ar vidēji pieejamo degvielas plastmasas sūkni.

ledarbināt dzinēju un atļaut strādāt līdz izslēgšanas. Tas atļaus notīrīt karburatoru no degvielas atlikumiem. Pagaidīt līdz dzinēja atdzišanas.

Noņemt aizdedzes sveci. Caur caurumu ieliet divtaktu dzinējiem paredzētas ellas vienu tējkaroti Vairākreiz uzmanīgi pavilkt starta trosi, tas atļaus izplatīt ellu degšanas kamerā. levietot aizdedzes sveci.

Notīrīt ierīci no zāles, zemes atliekām un citiem piesārnojumiem. lerīci glabāt vēsā un sausā vietā, kur ir labā ventilācija. Tālu no aizdedzes avotiem. lerīci glabāt sausā, slēgtā telpā, nepieejamā nepiederošam personām, seviški bērniem.

CHARAKTERISTIKA VÝROBKU
