| Tipo di prodotto | Decespugliatore termico a motore 2 tempi |
| Marca | Yato |
| Modello | YT85003 |
| Peso | 7,0 kg |
| Capacità del serbatoio carburante | 850 cm³ |
| Larghezza di taglio (filo) | 430 mm |
| Larghezza di taglio (lama) | 255 mm |
| Diametro del filo di taglio | 2,0 mm |
| Lunghezza del filo sulla bobina | 4 m |
| Tipo di motore | 2 tempi, monocilindrico, raffreddato ad aria |
| Cilindrata del motore | 42,7 cm³ |
| Potenza massima | 1,25 kW |
| Regime motore raccomandato (lama/filo) | 10000 min⁻¹ |
| Regime del mandrino | 7850 min⁻¹ |
| Minimo raccomandato | 2700 - 3400 min⁻¹ |
| Consumo carburante a piena potenza | 0,743 kg/h |
| Tipo di candela | L8RTF |
| Distanza tra gli elettrodi della candela | 0,6 - 0,7 mm |
| Miscela carburante | Benzina senza piombo : olio 2 tempi (40:1) |
| Livello di pressione acustica (LpA) | 96,3 dB(A) ± 3,0 |
| Livello di potenza acustica (LwA) | 110,3 dB(A) ± 3,0 |
| Livello di vibrazione (lama/filo) | 3,992 ± 1,5 / 10,403 ± 1,5 m/s² |
| Elementi di taglio forniti | Bobina con filo in plastica, lama metallica |
| Sicurezza | Protezione lama, coperchio di taglio, imbracatura con sgancio di emergenza |
Domande frequenti - YT85003 Yato
Domande degli utenti su YT85003 Yato
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tagliaerba in formato PDF gratuitamente! Trova il tuo manuale YT85003 - Yato e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. YT85003 del marchio Yato.
MANUALE UTENTE YT85003 Yato
Année de fabrication: Anno di produzione: Bouwjaar:
'Ετος παραγωγής:
Leggere il manuale d'uso
Lees de instructies
Utilizzare le scarpe antinfortunistiche
Utilizzare i guanti di protezione
Utilizzare gli occhiali di protezione
Utilizzare i dispositivi di protezione dell'udito
Velocità di rotazione nominale
Cilindrata del motore
Cilinderinhoud
Larghezza massima di taglio
Max. snijbreedte
Miscelare la benzina con olio in proporzione, benzina : olio - 40:1
Mantenere la distanza di sicurezza dalla superfi cie calda
Capacità del serbatoio d'olio
Bocchettone del carburante
Brandstofvulhals
'Εγχυση καυσίμου
Mantenere una distanza di minimo 15 m tra la postazione di lavoro ed i terzi
Far attenzione agli oggetti proiettati
Rischio di esplosione. Non rabboccare il serbatoio del carburante mentre il motore è in funzione
Reattore in posizione "APERTO"
Spoel in de positie OPEN
Attenzione! Rischio di rimbalzo del decespugliatore all'indietro e di urto con la lama
Disattivare il motore e staccare i cavi delle candele di accensione prima di iniziare le attività di servizio o manutenzione
Attenzione, vapori tossici o gas nocivi. Non utilizzare l'utensile all'interno delle strutture

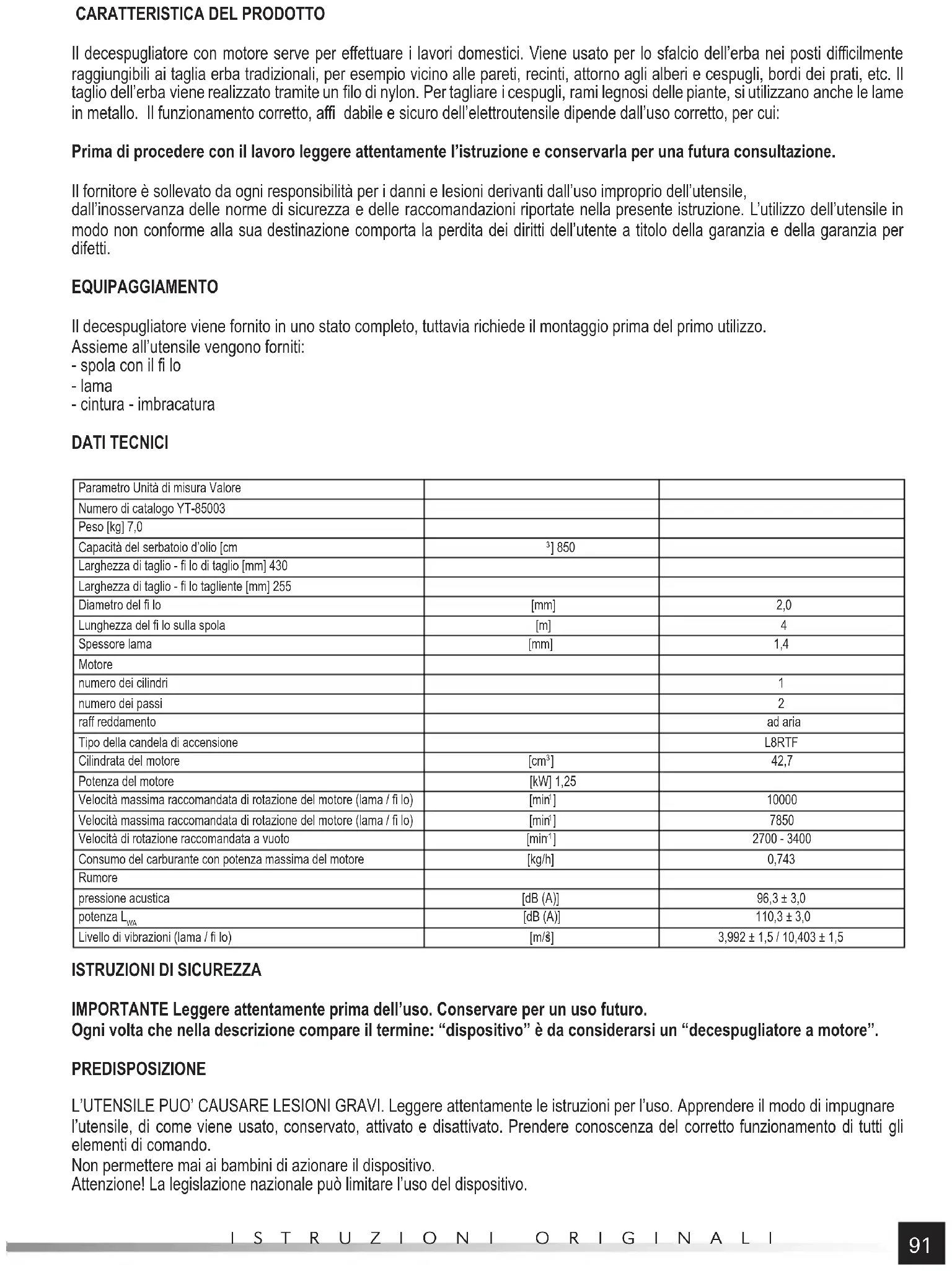

Il decespugliatore con motore serve per effettuare i lavori domestici. Viene usato per lo sfalcio dell'erba nei posti difficilmente raggiungibili ai taglia erba tradizionali, per esempio vicino alle pareti, recinti, attorno agli alberi e cespugli, bordi dei prati, etc. Il taglio dell'erba viene realizzato tramite un filo di nylon. Per tagliare i cespugli, rami legnosi delle piante, si utilizzano anche le lame in metallo. Il funzionamento corretto, affi dabile e sicuro dell'elettroutensile dipende dall'uso corretto, per cui:
Prima di procedere con il lavoro leggere attentamente l'istruzione e conservarla per una futura consultazione.
Il fornitore è sollevato da ogni responsibilità per i danni e lesioni derivanti dall'uso improprio dell'utensile, dall'inosservanza delle norme di sicurezza e delle raccomandazioni riportate nella presente istruzione. L'utilizzo dell'utensile in modo non conforme alla sua destinazione comporta la perdita dei diritti dell'utente a titolo della garanzia e della garanzia per difetti.
EQUIPAGGIAMENTO
Il decespugliatore viene fornito in uno stato completo, tuttavia richiede il montaggio prima del primo utilizzo.
Assieme all'utensile vengono forniti:
| Parametro Unità di misura Valore | ||
| Numero di catalogo YT-85003 | ||
| Peso [kg] 7,0 | ||
| Capacità del serbatoio d'olio [cm] | ^3 ] 850 | |
| Larghezza di taglio - fi lo di taglio [mm] 430 | ||
| Larghezza di taglio - fi lo tagliente [mm] 255 | ||
| Diametro del fi lo | [mm] | 2,0 |
| Lunghezza del fi lo sulla spola | [m] | 4 |
| Spessore lama | [mm] | 1,4 |
| Motore | ||
| numero dei cilindri | 1 | |
| numero dei passi | 2 | |
| raff reddamento | ad aria | |
| Tipo della candela di accensione | L8RTF | |
| Cilindrata del motore | [cm^3] | 42,7 |
| Potenza del motore | [kW] 1,25 | |
| Velocità massima raccomandata di rotazione del motore (lama / fi lo) | [min'] | 10000 |
| Velocità massima raccomandata di rotazione del motore (lama / fi lo) | [min'] | 7850 |
| Velocità di rotazione raccomandata a vuoto | [min-1] | 2700 - 3400 |
| Consumo del carburante con potenza massima del motore | [kg/h] | 0,743 |
| Rumore | ||
| pressione acustica | [dB (A)] | 96,3 ± 3,0 |
| potenza L_WA | [dB (A)] | 110,3 ± 3,0 |
| Livello di vibrazioni (lama / fi lo) | [m/8] | 3,992 ± 1,5 / 10,403 ± 1,5 |
ISTRUZIONI DI SICUREZZA
IMPORTANTE Leggere attentamente prima dell'uso. Conservare per un uso futuro.
Ogni volta che nella descrizione compare il termine: “dispositivo” è da considerarsi un “decespugliatore a motore”.
PREDISPOSIZIONE
L'UTENSILE PUO' CAUSARE LESIONI GRAVI. Leggere attentamente le istruzioni per l'uso. Apprendere il modo di impugnare l'utensile, di come viene usato, conservato, attivato e disattivato. Prendere conoscenza del corretto funzionamento di tutti gli elementi di comando.
Non permettere mai ai bambini di azionare il dispositivo.
Attenzione! La legislazione nazionale può limitare l'uso del dispositivo.
Prestare attenzione ai cavi sotto tensione durante il taglio.
Utilizzare solo gli accessori forniti dal produttore: la spola con il filo in materiale sintetico o la lama metallica. Non utilizzare attrezzature diverse da quelle previste dal costruttore quali dischi dodati di una catena tagliente. Non sostituire il filo sintetico con il filo metallico o spago. L'uso di apparecchiatura diverso rispetto a quella elencata può causare un rischio grave per la sicurezza dell'operatore e dei terzi. Prima di montare l'elemento falciante e la protezione assicurarsi che essi non siano danneggiati, non hanno fessure e non siano piegati. Assicurarsi che sulla lama metllica non ci siano segni di ruggine e che sulla spola sia presente al minimo 1 metro di fi lo.
Durante il lavoro c'è sempre un rischio di proiezione di qualche oggetto nella direzione dell'operatore e dei terzi. L'operatore è responsabile per gli incidenti o i rischi nei confronti della altre persone o dell'ambiente. Non lavorare con l'attrezzo se nelle vicinanze ci sono altre persone, soprattutto bambini. Prima del lavoro determinare una zona di sicurezza con un raggio di almeno 15 metri dal luogo di lavoro.
Utilizzare sempre la protezione del viso e degli occhi, per proteggere gli occhi, la faccia e le vie respiratorie contro la polvere e gli oggetti proiettati durante il funzionamento. Indossare sempre un appropriato abbigliamento protettivo aderente al corpo. Utilizzare solo i pantaloni con le gambe lunghe. Non indossare abiti larghi o gioielli, che possono essere catturati dalle parti di macchina in movimento. Utilizzare guanti di protezione e protezioni dell'udito. Indossare le scarpe di sicurezza con suola antiscivolo e non lavorare con piedi scalzi o in sandali. Indossare sempre il casco di protezione durante il lavoro.
L'utensile deve essere riesaminato periodicamente secondo le informazioni contenute nella successiva parte della presente istruzione. Ciò consentirà un lavoro più effi ciente e più sicuro.
Prestare particolare attenzione durante la manipolazione del carburante. È infiammabile mentre i suoi vapori - esplosivi. Osservare i seguenti punti.
- Utilizzare bombole per il carburante.
- Non togliere mai il tappo del bocchettone di rifornimento né aggiungere carburante a motore acceso. Lasciare raffreddare il motore e i componenti dell'impianto di scarico prima di eff ettuare il rifornimento.
- Non fumare.
- Non fare mai rifornimento all'interno.
- Non conservare mai il dispositivo o la bombola per il combustibile in luoghi esposti a fiamme libere, ad es. vicino ad uno scal- dabagno.
Non tentare di avviare il motore in caso di fuoriuscita di carburante, ma spostare il dispositivo lontano dalla fuoriuscita prima di avviarla.
Dopo il riempimento, chiudere e avvitare sempre saldamente il tappo di rifornimento.
Se il serbatoio del carburante viene svuotato, deve essere svuotato all'esterno del locale.
Se la lama urta oggetti estranei o la macchina inizia ad fare rumore o a vibrare in modo anomalo, spegnere il motore e attendere che le parti della macchina si arrestino. Scollegare il cavo dalla candela e procedere come segue:
- controllare che non vi siano danni,
- controllare che non vi siano parti allentate e serrarle,
- sostituire o riparare le parti difettose con parti conformi alle specifi che
Quando si lavora è necessario utilizzare le protezioni dell'udito. Esposizione all'eccessivo rumore può portare a danni permanenti all'udito.
Usare gli occhiali di protezione. I residui derivanti dalla lavorazione possono comportare un rischio agli occhi.
È necessario avere familiarità con le istruzioni sulla disattivazione del dispositivo in caso di emergenza.
Prima dell'uso, controllare sempre se elemento tagliente, viti, carter e altri oggetti non siano usurati o danneggiati. Sostituire le parti usurate prima di iniziare i lavori. Controllare anche se le connessioni a vite non siano allentate. Serrare i bulloni allentati.
LAVORO
Non lavorare se si è stanchi, malati o sotto l'infl uenza di alcol o altre droghe.
E vietato l'uso del decespugliatore all'interno. I gas di scarico contengono gas velenosi quindi l'inalazione di essi risulta pericoloso per la salute e la vita.
È vietato esporre il dispositivo all'azione delle precipitazioni o utilizzarlo in un'atmosfera di maggiore umidità. È inoltre vietato l'uso del dispositivo in atmosfere ad elevato rischio di incendio o esplosione.
Lavorare solo alla luce del giorno o con una buona illuminazione artificiale.
Se possibile, evitare di falciare l'erba bagnata.
Assicurarsi che i piedi stiano ben fermi lavorando su un pendio. Non correre con il decespugliatore, ma solo camminare. Non falciare su pendii eccessivamente inclinati. In caso di falciatura su pendii, spostarsi di traversa del pendio, mai su o giù.
Usare il carburante e olio privi di impurità e adatti ai motori a due tempi. Si raccomanda di utilizzare prodotti di alta qualità. Tale operazione prolunga la vita del motore.
Mentre si lavora, evitare il contatto con elementi messi a terra, conduttivi e oggetti non isolati come tubi, refrigeratori.
Non coprire gli ingressi e le uscite della ventilazione. Anche quando il decespugliatore non funziona.
Non toccare la superfi cie del motore se si surriscalda durante il funzionamento, ciò può causare scottature.
Indossare sempre un appropriato abbigliamento protettivo aderente al corpo. Utilizzare guanti di protezione e protezioni dell'udito.
Lavorando con il decespugliatore occorre tenerlo sempre con entrambe le mani. Durante il funzionamento, tenere il decespugliatore in modo che il piano di rotazione dell'elemento di taglio sia sempre parallelo al suolo. È vietato inclinare o sollevare il decespugliatore troppo in alto. Adottare un atteggiamento tale da non avere bisogno di allungare le mani su tutta la lunghezza.
Le impugnature del dispositivo vanno tenute in pulizia e prive di tracce di olio o lubrifi canti.
In caso di eventuali danni o elementi rotti del decespugliatore smettere oppure non iniziare
il lavoro. Le parti danneggiate devono essere sostituite prima dell'inizio del lavoro.
Utilizzare il decespugliatore solo per lo scopo previsto, l'utensile può essere utilizzato solo per il taglio dell'erba. Con la lama possono essere tagliati gli arbusti e i rami legnosi delle piante. È vietato l'uso del decespugliatore per altri scopi, quali taglio della siepe, la potatura di rami degli alberi, la potatura di grano.
Prima di iniziare i lavori, preparare idoneamente la postazione di lavoro. Rimuovere pietre, pezzi di legno, rami, fili, ossa e altri oggetti estranei che possono causare danni al decespugliatore o che verranno proiettati mentre è in funzione.
Quando si lavora con la lama, c'è il rischio che la lama ritorni indietro verso l'utente e colpisca con la lama. Per ridurre al minimo questo rischio, non tagliare parti delle piante troppo dure. La lama viene riflessa quando viene arrestata improvvisamente durante il funzionamento, ad esempio quando il cespuglio non può essere tagliato. Tale arresto comporta la rotazione del dispositivo in senso antiorario rispetto alla rotazione della lama. Prestare particolare attenzione quando si lavora con la lama per evitare riflessioni e relative conseguenze. Non posizionare parti del corpo nell'area di possibile movimento della lama dopo il riflesso. Adottare un atteggiamento che sempre garantisca una posizione in equilibrio. Tenere saldamente le maniglie dell'attrezzo e utilizzare sempre l'imbracatura o la cinghia di trasporto in dotazione. Il riflesso della lama può causare la caduta dell'operatore ed esporlo a contatto con la lama rotante. La lama deve essere affi lata.
Accendere il motore secondo le istruzioni, assicurarsi che i piedi, le mani e le altre parti siano lontane dall'elemento di taglio. Non tenere mani, piedi o altre parti del corpo vicino a parti rotanti.
Spegnere il motore:
Ogni volta che è necessario allontanarsi dal dispositivo:
- prima di pulire, controllare o riparare l'apparecchio,
- dopo aver urtato con un oggetto estraneo. Controllare che il decespugliatore non sia danneggiato e riparare se necessario prima di riavviamento.
- se l'apparecchio inizia a oscillare eccessivamente (controllare immediatamente),
- durante la manipolazione e il trasporto del dispositivo.
ATTENZIONE! Dopo essere disattivata, la parte falciente può continuare a muoversi ancora per un po'. Attendere fi no all'arresto completo.
Prestare sempre attenzione all'ambiente circostante e ai possibili pericoli che possono sfuggire al proprio controllo a causa del rumore del dispositivo.
Lo strumento produce un campo elettromagnetico a bassa intensità. I campi elettromagnetici possono influire sulle prestazioni degli apparecchi elettrici nelle vicinanze di questo strumento e degli stimolatori cardiaci. Si consiglia di consultare un medico e/o il produttore dello stimolatore prima di iniziare i lavori.
TRASPORTO, MANUTENZIONE E CONSERVAZIONE
Attenzione! Scollegare il cavo della candela prima di installare, regolare, cambiare accessori o riporre il dispositivo. In questo modo si evita che l'apparecchio si accenda accidentalmente.
Mentre il decespugliatore non è in uso, deve essere conservato in un luogo asciutto, chiuso,
e separato.
Prestare attenzione durante la regolazione della macchina per evitare che le dita si trovino tra l'elemento di taglio mobile e le parti fi sse del decespugliatore. Assicurarsi che l'elemento di taglio sia del tipo corretto.
Prima di trasportare il decespugliatore è necessario svuotare il serbatoio del carburante.
Sostituire le parti usurate o danneggiate per motivi di sicurezza. Utilizzare solo ricambi originali. Il mancato utilizzo di parti di ricambio originali può comportare rischio di guasto e delle lesioni. Riparare solo presso i centri di assistenza autorizzati che utilizzano i pezzi di ricambio originali. Ciò ridurrà al minimo
il pericolo di incidenti e danni al dispositivo.
Conservare il decespugliatore in un luogo asciutto, chiuso e ben ventilato. Per una conservazione più lunga
il serbatoio e l'impianto di alimentazione del carburante devono essere svuotati. Non conservare il decespugliatore con il combustibile nel serbatoio. Anche il decespugliatore deve essere mantenuto come descritto nelle istruzioni per l'uso.
Fissare la lama durante il trasporto. Il dispositivo di sicurezza deve essere rimosso prima dell'uso.
Mantenere tutti i dadi, bulloni e viti in buone condizioni per garantire che il dispositivo funzioni in modo sicuro.
USO DEL DECESPUGLIATORE
Predisposizione del decespugliatore al funzionamento
Prima di utilizzare il prodotto per la prima volta, installare un elemento di taglio adatto: la testa di taglio con il filo o la lama di taglio, il coperchio dell'elemento di taglio e l'impugnatura aggiuntiva e la cinghia di imbracatura.
Utilizzare la testina di taglio solo durante lo sfalcio dell'erba. La lama viene utilizzata per il taglio di cespugli, rami legnosi delle
piante, ecc.
Per montare il coperchio dell'elemento di taglio, avvitarlo con viti sul coperchio del mandrino (II). Il coperchio in dotazione è adatto sia per il funzionamento con il filo che con la lama. Sul coperchio c'è una piccola lama per accorciare in automatico il filo. Se la lama è dotata di un dispositivo di sicurezza, rimuoverlo prima dell'uso.
Installare le impugnature del decespugliatore. Per fare ciò, rimuovere la parte superiore dell'anello delle impugnature svitando tutte le viti. Quindi posizionare nella parte inferiore il connettore della impugnature e fissare la parte superiore dell'anello. Avvitare le due parti dell'anello con le viti (III). Selezionare la posizione delle impugnature in modo da non dover inchinarsi eccessivamente. Se durante il lavoro si nota affaticamento delle mani, intorpidimento o dolore, interrompere il lavoro, arrestare il motore e cambiare la posizione delle impugnature in una più comoda.
Collegare le due parti della protezione dell'albero di trasmissione. Per fare ciò, allentare la manopola dell'anello di collegamento della protezione dell'albero e quindi premere e tenere premuta la leva di bloccaggio (IV). Far scorrere il coperchio inferiore nell'anello e assicurarsi che il fermo della clip colpisca il foro nel coperchio. Fissare il collegamento serrando la manopola di serraggio (IV) per fi ssare le due metà della protezione dell'albero di trasmissione l'una contro l'altra.
A seconda dell'attrezzatura fornita, indossare una cintura o un'imbracatura (V). Selezionare la lunghezza della cinghia in modo che non venga premuta contro il corpo dell'operatore e che non si sposti durante il funzionamento. Il decespugliatore può anche essere fissato ad un'imbracatura o cinghia diversa da quella fornita con il dispositivo, a condizione che possa essere fissata alla o alle cinghie senza modifi carne il fi ssaggio.
Agganciare il decespugliatore in posizione tirando l'occhiello della cinghia o la cinghia attraverso l'occhiello dell'anello. Assicurarsi che la molla di sicurezza ritorni nella sua posizione originale. Questo impedirà al dispositivo di svitarsi dall'imbracatura o dalla cintura.
Successivamente, adattare l'angolo e la posizione dell'impugnatura, a tal fine la manopola di serraggio deve essere allentata e l'impugnatura deve essere regolata in modo da garantire la massima libertà di movimento durante il funzionamento, ed entrambe le maniglie devono essere posizionate in modo tale da non causare un carico eccessivo. Le mani devono essere piegate nei gomiti. L'elemento di taglio deve muoversi su un piano parallelo al suolo.
Se necessario, la posizione dell'anello può essere spostata. Per fare ciò, allentare la vite (VI), spostare l'anello e serrare la vite per evitare che l'anello si sposti da solo. La posizione dell'anello deve essere scelta in modo che si trovi appena dietro il baricentro del decespugliatore ad essa appeso, il che provocherà una fl essione spontanea dell'elemento tagliente verso il terreno.
Scollegare il decespugliatore dall'imbracatura o dalla cintura. Rimuovere la cintura o l'imbracatura.
A seconda della scelta degli elementi di taglio, montare la spola con il fi lo o una lama metallica.
Attenzione! A causa del rischio di lesioni, durante l'installazione della lama devono essere indossati guanti protettivi e la lama deve essere montata con il coperchio protettivo inserito.
Quando si monta la spola con il filo di taglio, posizionare la flangia di montaggio superiore, quindi avvitare la spola con il filo (VII) bloccando la rotazione del mandrino.
Durante il montaggio della lama, la flangia di serraggio superiore deve essere applicata al mandrino. Posizionare la lama di taglio sulla fl angia in modo che il foro della lama colpisca la parte sporgente della fl angia di serraggio (VIII).
Montare la flangia di montaggio inferiore. Serrare il coperchio della flangia di fissaggio e avvitare saldamente la lama per evitare la rotazione del mandrino (IX).
Rifornimento/rifornimento
Il decespugliatore è azionata da una miscela di carburante progettata per motori a due tempi. L'uso della sola benzina è vietato. La benzina deve essere miscelata con olio in proporzione alla benzina: olio - 40 : 1. Miscelare la miscela prima di versarla nel serbatoio del carburante. La miscelazione e il riempimento del combustibile devono essere effettuati lontano da fonti di incendio. Non fumare durante il rabbocco. Il rifornimento di carburante deve essere effettuato ad una distanza di almeno 3 metri dal posto di avviamento e di funzionamento del decespugliatore.
Per proteggere il motore, per i motori a due tempi raffreddati ad aria è necessario utilizzare benzina senza piombo di buona qualità e olio di buona qualità. Non utilizzare olio per motori a quattro tempi. Non utilizzare olio per motori raffreddati a liquido.
In caso di fuoriuscita di carburante, pulire accuratamente il carburante rimanente prima di avviare il decespugliatore.
Non utilizzare miscele più vecchie di 30 giorni.
Dopo il riempimento, chiudere saldamente il bocchettone di riempimento del serbatoio.
Avvio e arresto del decespugliatore
Posizionare il decespugliatore su una superficie pulita, piana e dura. Assicurarsi che l'elemento di taglio non entri a contatto con ostacoli durante
la rotazione. Se è stata installata anche una lama, assicurarsi che il coperchio sia stato rimosso dalla lama stessa.
Non azionare il decespugliatore senza l'impugnatura supplementare e il coperchio dell'elemento di taglio montati correttamente.
Portare l'interruttore in posizione „I - On" (X).
Premere la pompa del carburante 10 volte (XI).
Spostare la leva del reattore nella posizione superiore „CHIUSO” (XII).
Tenere il decespugliatore con una mano e tirare più volte con forza la fune di avviamento fino all'avviamento del motore (XIII).
Attenzione! Non avviare il decespugliatore tenendolo nelle mani. L'elemento di taglio può toccare le parti del corpo e causare gravi lesioni.
Portare la leva del reattore in posizione „APERTO” e tirarla energicamente con la fune di avviamento fino all'avviamento del motore.
Non stendere la fune per tutta la sua lunghezza, in quanto potrebbe rompersi. Assicurarsi che la fune di avviamento venga estratta lungo l'asse del foro e che non venga tirata in modo obliquo, con conseguente usura prematura della fune di avviamento.
Dopo aver avviato il decespugliatore, premere il blocco del pulsante di farfalla e quindi il pulsante di farfalla stesso (XIV) comporta la rotazione dell'elemento di taglio. Più si preme il pulsante, più alto è il regime del motore.
Sul coperchio dell'elemento di taglio è stata inserita una freccia che indica il senso di rotazione dell'elemento di taglio Accertarsi che l'elemento di taglio ruoti nella direzione della freccia.
Per arrestare il motore, rilasciare la pressione sul pulsante dell'acceleratore, attendere fino all'arresto della rotazione dell'elemento di taglio, quindi portare l'interruttore su „O - OFF”.
Se si sentono dei suoni sospetti o le vibrazioni, spegnere immediatamente il decespugliatore, spostando l'interruttore in posizione "O - OFF".
Attenzione! Quando si avvia un motore a caldo, ad esempio durante brevi pause di alcuni minuti, non è necessario spostare la leva del reattore nella posizione „APERTO”.
Se è richiesto un arresto di emergenza del decespugliatore, l'interruttore deve essere spostato in posizione „O - OFF" per arrestare il motore e, di conseguenza, l'elemento di taglio. Tuttavia, si deve tenere presente che l'elemento di taglio può ancora ruotare per un certo tempo dopo che il decespugliatore è stato spento. È vietato arrestare l'elemento di taglio spingendolo contro il suolo o urtandolo contro ostacoli.
La manopola di comando può essere dotata di un pulsante per bloccare il pulsante della valvola a farfalla, che viene premuto per 1/3 del campo di funzionamento. Premere il pulsante di blocco e poi il blocco del pulsante della valvola a farfalla, quindi il pulsante della valvola a farfalla stesso. Dopo aver rilasciato la pressione su tutti i pulsanti, il pulsante della valvola a farfalla deve essere bloccato (XV).
Attenzione! Il blocco del pulsante della valvola a farfalla può aiutare ad accelerare l'avviamento se il motore viene allagato di carburante o se viene avviato a bassa temperatura. Non utilizzare un tale blocco del pulsante della valvola a farfalla durante un funzionamento normale. Usare il blocco del pulsante della valvola a farfalla solo quando il motore non può essere avviato normalmente.
Per sbloccare il blocco, premere leggermente il pulsante della farfalla.
Utilizzo del decespugliatore
Non avviare il funzionamento finché l'elemento di taglio non ha raggiunto la velocità massima premendo fino in fondo il pulsante della valvola a farfalla.
Durante il funzionamento, tenere il decespugliatore in modo che l'elemento di taglio si sposti sempre in un piano parallelo al suolo.
Per ottenere la massima efficienza di taglio, impostare la lunghezza massima del filo di taglio. Per fare questo, avviare il decespugliatore e far girare il motore alla massima velocità, quindi colpire delicatamente il terreno con la spola con il filo. Questo permetterà al filo di srotolarsi, mentre il coltello posto nel coperchio del filo lo taglierà alla lunghezza appropriata.
Attenzione! è vietato supportare la spola contro terra durante il funzionamento. Questo comporterà l'utilizzo dell'intera riserva del fi lo sulla spola.
Se, per qualsiasi motivo, il filo non vuole srotolarsi spontaneamente, spegnere il motore, scollegare il cavo della candela e controllare la causa dell'inceppamento.
Il fi lo deve essere srotolato ogniqualvolta si senta che il motore funziona a un regime superiore a quello normale.
Si consiglia di spostare il decespugliatore da destra a sinistra durante il lavoro. Evitare di falciare quando si sposta il decespugliatore da sinistra a destra. Ciò permetterà all'operatore di evitare gli scarti proiettati durante la falciatura dell'erba.
Evitare di tagliare arbusti e cespugli. Il decespugliatore usato vicino agli alberi può danneggiare la corteccia. Il colpire con il fine contro pietre, mattoni, pareti o altre superfi ci simili, può comportare una veloce usura del fi lo.
Nel caso di uso della lama, evitare di tagliare con la sezione superiore destra dalla lama (XVI). Questo consentirà di evitare il fenomeno di rimbalzo del decespugliatore in direzione dell'operatore nel caso di bloccaggio della lama durante il taglio.
L'imbracatura permette lo sgancio d'emergenza del decespugliatore. Per fare ciò, tirare il nastro rosso presente accanto alla chiusura. Il decespugliatore sarà sganciato insieme al gancio dell'imbracatura. Prima di iniziare i lavori, scollegare la clip dall'anello del decespugliatore e fissarla all'imbracatura (XVII). Il decespugliatore può urtare contro la terra durante il rilascio d'emergenza.
Ogni volta che il decespugliatore viene staccato dall'imbracatura, ispezionarla per verificare che non sia danneggiata e rimuoverla prima di riprendere il funzionamento.
MANUTENZIONE DEL DECESPUGLIATORE
Prima di iniziare qualsiasi procedura descritta di seguito, è necessario disinserire il decespugliatore. Assicurarsi che il motore sia freddo. Sconnettere il cavo della candela di accensione per evitare una messa in servizio accidentale.
Sostituzione e manutenzione della candela di accensione (XVIII)
Smontare il coperchio della seda della candela. Sfilare la protezione di gomma a contatto con la candela, scollegare il cavo e svitare la candela con una chiave.
Controllare lo stato degli elettrodi della candela di accensione. La distanza tra gli elettrodi deve essere compresa tra 0,6 e 0,7 mm.
Se si osserva sporcizia, provare a pulire gli elettrodi della candela con una spazzola di ottone. Se la pulizia non produce i risultati desiderati, sostituire la candela con una nuova. Controllare lo stato della candela almeno una volta al mese.
Manutenzione del fi ltro d'aria (XIX)
Eff ettuare i lavori di manutenzione del fi Itro dell'aria dopo ogni utilizzo del decespugliatore.
Svitare la vite che sostiene il coperchio del fi ltro, rimuovere il coperchio.
Rimuovere il fi ltro e sciacquarlo con acqua tiepida e sapone.
Asciugare completamente il fi ltro e installarlo in posizione.
Avvitare la protezione del fi Itro.
Altre attività manutentive
Controllare le condizioni generali del dispositivo dopo ogni utilizzo. Serrare i collegamenti filettati allentati. Controllare eventuali perdite di carburante. Controllare la pervietà delle aperture di ventilazione. Verificare che tutte le protezioni e le casse siano in buone condizioni tecniche, prive di fessure o altri danneggiamenti. Eventuali difetti osservati devono essere corretti prima dell'inizio di ulteriori lavori.
Manutenzione del silenziatore del sistema di scarico
A seconda del rapporto della miscela, del carburante, dell'olio nel sistema di scarico possono essere presenti nerofumo o fuliggine. Ciò può comportare una perdita di prestazioni. Per ripristinare le prestazioni precedenti, far eseguire la manutenzione dell'unità da un fabbricante autorizzato.
Sostituzione del fi lo di taglio (XX)
Svitare la cassa della spola dal mandrino del dispositivo. Premere contemporaneamente i due pulsanti di bloccaggio del corpo della spola ed estrarre la spola stessa dalla protezione. Rimuovere i residui del filo vecchio dalla spola. Pulire la spola, il coperchio della bobina, la molla e la vite di fi ssaggio dai residui di erba, dallo sporco e da altre impurità.
Preparare una tratta di filo del diametro e della lunghezza specificati nella tabella dei dati tecnici. A metà lunghezza, far passare il filo attraverso la fessura del deflettore tra le due parti della spola. Avvolgere il filo su entrambi i lati della spola in senso antiorario.
Lasciare circa 15 cm di filo fuori dalle fessure e farlo passare attraverso i fori della cassa. Chiudere la spola nell'alloggiamento.
Installare la spola con il filo secondo la procedura descritta al punto: "Predisposizione del decespugliatore al funzionamento"
Conservazione del decespugliatore
Una corretta manutenzione prima dello stoccaggio garantisce una lunga durata di funzionamento senza problemi.
Svuotare la tramoggia e l'impianto prima di conservare il decespugliatore per un lungo periodo di tempo.
Controllare che non vi siano perdite nell'impianto di alimentazione. Se rilevato, rimuovere prima
dello stoccaggio. A tale scopo, trasmettere il decespugliatore presso un centro di assistenza autorizzato.
Svuotare il serbatoio con carburante, ad es. con una pompa di plastica, disponibile presso i negozi.
Avviare il motore e lasciarlo al minimo fi no all'arresto. In questo modo si pulisce il carburatore dai detriti di carburante. Lasciare raff reddare il motore.
Togliere la candela di accensione. Versare attraverso il foro un cucchiaino di olio per motori a due tempi. Tirare con cautela più volte la fune di avviamento, che consentirà la distribuzione dell'olio nella camera di combustione. Montare la candela di accensione.
Pulire il decespugliatore dall'erba, dal terreno e da altre impurità. Conservare il dispositivo in un luogo fresco e asciutto con una buona ventilazione. Lontano da fonti di ignizione. L'apparecchio deve essere conservato in un luogo asciutto e chiuso, protetto da accessi non autorizzati, in particolare da parte di bambini.
