| Termék típusa | Hőmotoros 2 ütemű fűnyíró |
| Márka | Yato |
| Modell | YT85003 |
| Súly | 7,0 kg |
| Üzemanyagtartály kapacitása | 850 cm³ |
| Vágásszélesség (zsinór) | 430 mm |
| Vágásszélesség (kés) | 255 mm |
| Vágózsinór átmérője | 2,0 mm |
| Zsinór hossza az orsón | 4 m |
| Motor típusa | 2 ütemű, egyhengeres, léghűtéses |
| Motor lökettérfogata | 42,7 cm³ |
| Maximális teljesítmény | 1,25 kW |
| Ajánlott motorfordulatszám (kés/zsinór) | 10000 min⁻¹ |
| Orsó fordulatszáma | 7850 min⁻¹ |
| Ajánlott alapjárat | 2700 - 3400 min⁻¹ |
| Üzemanyag-fogyasztás teljes terhelésen | 0,743 kg/h |
| Gyújtógyertya típusa | L8RTF |
| Gyújtógyertya elektródatávolság | 0,6 - 0,7 mm |
| Üzemanyag keverék | Ólommentes benzin : 2 ütemű olaj (40:1) |
| Hangnyomásszint (LpA) | 96,3 dB(A) ± 3,0 |
| Hangteljesítményszint (LwA) | 110,3 dB(A) ± 3,0 |
| Rezgésszint (kés/zsinór) | 3,992 ± 1,5 / 10,403 ± 1,5 m/s² |
| Tartozék vágóelemek | Orsó műanyag zsinórral, fém kés |
| Biztonság | Késvédő, vágófedél, vészkioldásos heveder |
Gyakran ismételt kérdések - YT85003 Yato
Felhasználói kérdések a következőről YT85003 Yato
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűkasza PDF formátumban ingyenesen! Találja meg kézikönyvét YT85003 - Yato és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. YT85003 márka Yato.
HASZNÁLATI ÚTMUTATÓ YT85003 Yato
- motor
- indítózsinór
- fojtószelep karja
- üzemanyag-szivattyú
- hangtompító
- kipufogócső
- gyújtógyertya
- gyújtógyertya kábele
- fogantyú
- kapcsoló
- gázkar retesze
- qázkar
- fojtószelep retesze
- meghajtó tengely védőburkolata
- csőbilincs
- a vágó elem védőburkolata
- orsói háza
- orsó
- légszűrő
- üzemanyagtartály
- tanksapka
- kés
- élvédő
- a vágókést rögzítő, alsó perem
- a vágókést rögzítő, felső perem
- hordozószíj - heveder
F
Használjon védőkesztyűt
Használjon védőszemüveget!
Használjon fülvédöt!
Névleges teljesítmény
Névleges fordulatszám
Füvágás maximális szélessége
Az olajat - 40:1 benzin:olaj arányban kell a benzinbe bekeverni
Tartson biztonságos távolságot a forró felületektöl
Uzemanyagtartály térfogata
Tartson legalább 15 m távolságot a munka helye és a kívülálló személyek között
Óvakodjon a kirepülő tárgyaktól
Fojtószelep „ZÁRT” állapotban
Robbanásveszély. Ne töltse fel az üzemanyagtartályt, amikor a motor üzemel
Fojtószelep „NYITOTT" állapotban
Figyelem! Fennáll a kasza hátra rúgásának és a késsel való megütésnek a veszélye
Vigyázat a toxikus gözökre és mérgező gázokra. Ne használja a gépet helyiségekben

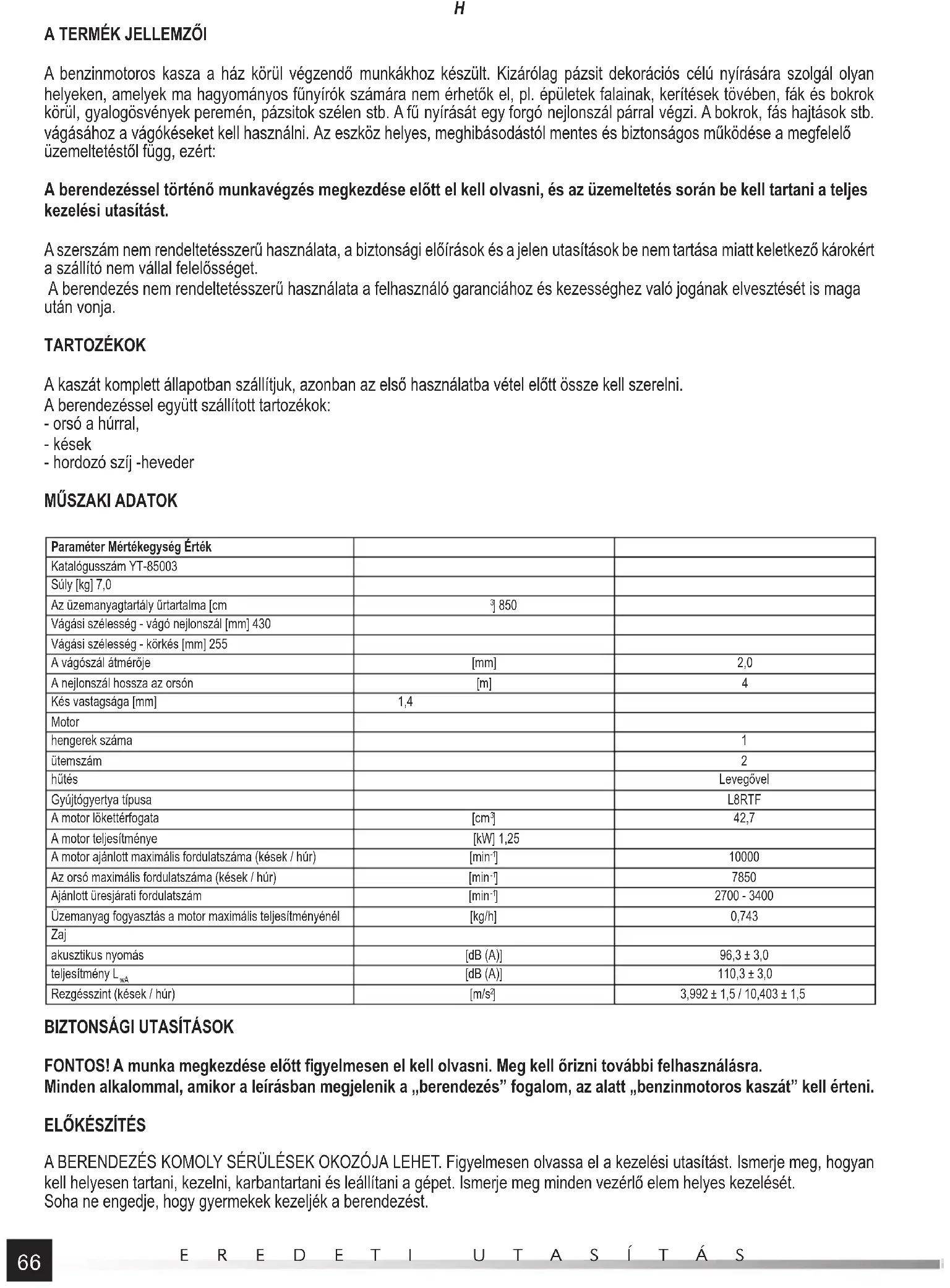

A benzinmotoros kasza a ház körül végzendő munkákhoz készült. Kizárólag pázsit dekorációs célú nyírására szolgál olyan helyeken, amelyek ma hagyományos fünyírók számára nem érhetők el, pl. épületek falainak, kerítések tövében, fák és bokrok körül, gyalogösvények peremén, pázsitok szélen stb. A fű nyírását egy forgó nejlonszál párral végzi. A bokrok, fás hajtások stb. vágásához a vágókéseket kell használni. Az eszköz helyes, meghibásodástól mentes és biztonságos működése a megfelelő üzemeltetéstől függ, ezért:
A berendezéssel történő munkavégzés megkezdése előtt el kell olvasni, és az üzemeltetés során be kell tartani a teljes kezelési utasítást.
A szerszám nem rendeltetésszerű használata, a biztonsági előírások és a jelen utasítások be nem tartása miatt keletkező károkért a szállító nem vállal felelősséget.
A berendezés nem rendeltetésszerű használata a felhasználó garanciához és kezességhez való jogának elvesztését is maga után vonja.
TARTOZÉKOK
A kaszát komplett állapotban szállítjuk, azonban az első használatba vétel előtt össze kell szerelni.
A berendezéssel együtt szállított tartozékok:
- orsó a húrral,
- kések
- hordozó szíj -heveder
MÜSZAKI ADATOK
| Paraméter Mértékegység Érték | ||
| Katalógusszám YT-85003 | ||
| Súly [kg] 7,0 | ||
| Az üzemanyagtartály úrtartalma [cm] | 850 | |
| Vágási szélesség - vágó nejlonszál [mm] 430 | ||
| Vágási szélesség - körkés [mm] 255 | ||
| A vágószál átmérője | [mm] | 2,0 |
| A nejlonszál hossza az orsón | [m] | 4 |
| Kés vastagsága [mm] | 1,4 | |
| Motor | ||
| hengerek száma | 1 | |
| ütemszám | 2 | |
| hűtés | Levegővel | |
| Gyújtógyertya típusa | L8RTF | |
| A motor lökettérfogata | [cm ^-3 ] | 42,7 |
| A motor teljesítménye | [kW] 1,25 | |
| A motor ajánlott maximális fordulatszáma (kések / hür) | [min ^-7 ] | 10000 |
| Az orsó maximális fordulatszáma (kések / hür) | [min ^-7 ] | 7850 |
| Ajánlott üresjárati fordulatszám | [min ^-7 ] | 2700 - 3400 |
| Üzemanyag fogyasztás a motor maximális teljesítményénél | [kg/h] | 0,743 |
| Zaj | ||
| akusztikus nyomás | [dB (A)] | 96,3 ± 3,0 |
| teljesítmény L_wA | [dB (A)] | 110,3 ± 3,0 |
| Rezgésszint (kések / hür) | [m/s ^2 ] | 3,992 ± 1,5 / 10,403 ± 1,5 |
BIZTONSÁGI UTASÍTÁSOK
FONTOS! A munka megkezdése előtt figyelmesen el kell olvasni. Meg kell örizni további felhasználásra.
Minden alkalommal, amikor a leírásban megjelenik a „berendezés” fogalom, az alatt „benzinmotoros kaszát” kell érteni.
ELÖKÉSZÍTÉS
A BERENDEZÉS KOMOLY SÉRÜLÉSEK OKOZÓJA LEHET. Figyelmesen olvassa el a kezelési utasítást. Ismerje meg, hogyan kell helyesen tartani, kezelni, karbantartani és leállítani a gépet. Ismerje meg minden vezérlő elem helyes kezelését.
Soha ne engedje, hogy gyermekek kezeljék a berendezést.
H
Figyelem! A nemzeti jogszabályok korlátozhatják a berendezés használatának lehetőségét.
A nyírás közben ügyeljen a feszültség alatt lévő elektromos vezetékekre.
Kizárólag csak a gyártó által jóváhagyott alkatrészeket, műanyag húros orsót vagy fém késeket, szabad használni. Ne használjon más tartozékokat, mint amit a gyártó előirányzott, pl. lánccal ellátott tárcsákat. Ne használjon húr helyett fémdrótot vagy spárgát. Az említettektől eltérő tartozékok használata komoly veszélyt jelenthet a gép kezelője és a kívülálló személyek számára. A vágóelem és a védőburkolata felszerelése előtt meg kell győződni róla, hogy azok nem sérültek, nincs rajtuk repedés, nincsenek eldeformálódva. Meg kell győződni róla, hogy a fém pengén nem láthatók rozsdanyomok, az orsó pedig legalább 1 m húr található.
Munka közben fennáll a veszély, hogy a gép tárgyakat dob ki a kezelő vagy kívülalló személyek irányába. A kezelő vagy az üzemeltető felelős a balesetekért, illetve más személyek vagy a környezetet veszélyeztetéséért. Ne dolgozzon a berendezéssel, ha a közelben kívülalló személyek, főként gyermekek vannak. Munka megkezdése előtt jelöljön ki biztonsági zónát legalább 15 méteres sugarú körben a munka helyétől számítva.
Mindig vegyen fel szem- és arcvédőt, ez védi a szemet, az arcot és a légutakat a nyírás közben keletkező portól, égéstermékektől és fadaraboktól. Mindig vegyen fel megfelelő, a testhez simuló védőruhát. Csak hosszúszárú nadrágot viseljen. Nem szabad laza ruházatot, sem ékszert viselni, amit a gép mozgó alkatrészei elkaphatnak. Vegyen fel védőkesztyűt és fülvédőt. Vegyen fel csúszásgátló talpú védőcipőt, ne dolgozzon mezítláb vagy szandálban. Munka közben mindig védőálarcot kell viselni.
A berendezést, a kezelési utasítást további részeinek megfelelően, rendszeresen karban kell tartani. Ez hatékonyabb és bizton-ságosabb munkavégzést tesz lehetővé.
Különösen óvatosan kell eljárni az üzemanyaggal. Gyúlékony, a gözei pedig robbanásveszélyesek. A szereléskor be kell tartani az alábbi utasításokat:
- Üzemanyaghoz való kannát kell használni.
- Soha nem szabad levenni az üzemanyag beöntő nyílás fedelét, és üzemanyagot feltölteni, amikor a motor üzemel. A tankolás megkezdése előtt meg kell vári, amíg a motor és a kipufogó rendszer elemei kihülnek.
- Tilos a dohányzás!
- Soha ne tankoljon helyiség belsejében.
- Soha ne tartsa a berendezést vagy az üzemanyag kannát olyan helyiségben, ahol nyílt láng van, pl. vízmelegítő közelében.
- Ne próbálja beindítani a motort, ha kiömlik az üzemanyag, hanem a beindítás előtt a berendezést a kiömlés helyétől távolra kell vinni.
- Tankolás után mindig le kell zárni az üzemanyag tartályt, és szorosan rá kell csavarni a fedelet.
- Az üzemanyag tartályt esetlegesen kiüríteni kültürben kell.
Ha a penge valamilyen idegen tárgyba ütközik, illetve a berendezés zajosan kezd működni, vagy a tipikustól eltérő módon kezd rázkódni, ki kell kapcsolni a motort, és meg kell várni, amíg a berendezés vágó elemei megállnak. Húzza le a kábelt a gyertyáról, és tegye a következőket:
- ellenőrizze, mi romlott el,
- ellenőrizze, hogy nincsenek —e meglazulva alkatrészek, és húzza meg ezeket,
- javítson meg, vagy cseréljen ki meg minden meghibásodott alkatrészt a specifi kációval megegyező alkatrészekre.
Munka közben fülvédőt kell viselni. A túlzott zaj a hallás végleges romlásához vezethet.
Viseljen védőszemüveget. A munka közben keletkező hulladékok veszélyesek lehetnek a szemre.
Meg kell ismerni, hogyan kell kikapcsolni a berendezést váratlan helyzetekben.
Használat előtt mindig ellenőrizni kell, hogy a vágó elemek, csavarok és más alkatrészek nem elhasználtak vagy sérültek -e. Az elhasználódott alkatrészeket ki kell cserélni a munka megkezdése előtt. Azt is ellenőrizni kell, hogy a csavarkapcsolatok nem lazultak -e ki. A kilazult csavarokat meg kell húzni.
ÜZEMELÉS
Ne kezdjen dolgozni, ha fáradt, beteg, illetve alkohol vagy más tudatmódosító szer befolyásoltság alatt áll.
Tilos a kaszával zárt helyiségekben dolgozni. A kipufogó gázok mérgező anyagokat tartalmaznak, amelyek belégzése életveszélyes és káros az egészségre.
Tilos a berendezést csapadéknak kitenni, valamint megnövekedett nedvességtartalmú légkörben használni. Tilos továbbá a berendezést tűz- vagy robbanásveszélyes környezetben használni.
Csak nappali fénynél vagy jó mesterséges megvilágításnál dolgozzon.
Ha ez lehetséges, kerülni kell nedves fű nyírását.
Meg kell bizonyosodni róla, hogy a lábak biztosan állnak a lejtőkön. A fünyíróval nem szabad futni, csak gyalogolni. Ne kaszáljon túl meredek lejtőkön. Lejtőkön történő kaszálásnál a lejtőre merőlegesen mozogjon, soha ne felfelé vagy lefelé.
Mindenféle szennyeződéstől mentes, kétütemű motorokhoz készült motorbenzint és motorolajat kell használni. Ajánlatos minőségi termékeket használni. Ez meghosszabbítja a motor élettartamát.
Munka közben kerülni kell az érintkezést földelt, vezető és szigeteletlen tárgyakkal, mint például csövekkel, fütötestekkel vagy hűtőkkel.
Nem szabad a belépő és kilépő szellőző nyílásokat letakarni. Még akkor sem, ha a kasza nem üzemel.
Nem szabad érinteni a motor felületét, amely üzem közben felmelegszik, és égési sérüléseket okozhat.
Mindig vegyen fel megfelelő, a testhez simuló védőruhát. Vegyen fel védőkesztyűt és fülvédőt.
H
A kaszával mindig úgy dolgozzon, hogy két kézzel fogja. Munka közben tartsa a kaszát úgy, hogy a vágókés forgásának síkja párhuzamos legyen a padlózattal. Tilos a kaszát megdönteni, vagy túl magasra emelni. Munka közben olyan testhelyzetet vegyen fel, hogy ne kelljen a karját teljesen kinyújtania.
A berendezés fogantyúit tisztán kell tartani, mindenféle olajtól és kenőanyagtól mentesen.
Ha valamilyen sérülés vagy elromlott alkatrész található a kaszán: Abba kell hagyni vagy el sem szabad kezdeni a munkát.
A sérült elemeket a munka megkezdése előtt ki kell cserélni.
A kaszát a rendeltetésének megfelelően kell használni, a húr kizárólag fűnyírásra szolgál. A pengével lehet vágni bokrokat és növények fás hajtásait. Tilos a kaszát más célra használni, pl. sövényvágásra, faágak levágására, gabona kaszálására.
A munka megkezdése előtt megfelelően elő kell készíteni a terepet. A terepről el kell távolítani a köveket, a fadarabokat, ágakat, drótokat, csontokat és egyéb idegen tárgyakat, amelyek miatt a kasza elromolhat vagy munka közben kidobhatja.
Ha a pengével dolgozik, fennáll a veszélye, hogy a kasza visszarúg a gépkezelő irányába, és megüti a késsel. Ezen veszély minimalizálásához nem szabad túl kemény növényeket vágni a géppel. A kasza visszarúgása akkor következik be, ha hirtelen megáll a penge munka közben, például, ha nem képes elvágni a bokrot. Az ilyen megakadás esetén a berendezés a kés forgási irányával ellenkező irányba fordul el. Hogy elejét lehessen venni a visszarúgás jelenségének, különösen óvatosnak kell lennie, ha a pengével dolgozik. Ne legyen semmilyen testrésze a kés mozgási síkjában, amikor a kasza visszarúg. A munka egész időtartama alatt álljon biztos, egyensúlyi testhelyzetben. Biztosan fogja a berendezést, és mindig használja a mellékelt hevedert vagy hordozó szíjat. A kasza visszarúgása következtében a kezelő eleshet, és a forgó kés a testéhez érhet. A pengének élesnek kell lennie.
A motort az útmutató szerint kell beindítani, ügyelve arra, hogy a lábfeje, keze vagy más testrésze távol legyen a vágóelemtől. Ne tartsa a kezét és a lábfejét a forgó alkatrészek közelében.
Állítsa le a motort:
- minden alkalommal, amikor el kell mennie a berendezéstől,
a berendezés tisztításakor, ellenőrzésekor vagy javításakor, - ha idegen tárgy üti meg. Ellenőrizze, hogy a kasza nincs-e elromolva, és szükség esetén meg kell javítani, mielőtt újra üzembe helyezi.
- ha a berendezés elkezd túlzottan remegni (azonnal ellenőrizni kell),
- a berendezés szállításakor.
FIGYELEM! A motor leállítása után a vágó elem még egy ideig forog. Várja meg, amíg teljesen megáll.
Mindig ügyeljen a környezetére, és legyen felkészülve a lehetséges veszélyekre, amire esetleg nem is számít, a berendezés zajossága miatt.
A berendezés gyenge elektromágneses teret hoz létre. Az elektromágneses mezők hatással lehetnek a közelben lévő elektromos eszközök működésére, köztük a szívritmus szabályzóéra. A munka megkezdése előtt ajánlott orvossal és/vagy a szívritmus szabályzó gyártójával konzultálni.
SZÁLLÍTÁS, KARBANTARTÁS ÉS TÁROLÁS
Figyelem! Szerelés, beállítás, tartozékcsere vagy a gép tárolása előtt a gyújtógyertyáról le kell venni a kábelt. Ez lehetővé teszi, hogy elkerülje a gép véletlen beindítását.
Amikor a kaszát nem használják, azt száraz, kívülállók számára nem hozzáférhető, elzárt helyen kell tárolni.
Legyen óvatos a berendezés beállításakor, hogy az ujja ne kerüljön a gép forgó vágófeje és fi x alkatrészek közé.
Győződjön meg róla, hogy a megfelelő típusú vágó elemet használja.
A kasza szállítása előtt feltétlenül ki kell üríteni az üzemanyagtartályt.
A biztonság fenntartása érdekében a tönkrement vagy sérült alkatrészeket cserélje ki újra Kizárólag eredeti cserealkatrészeket szabad használni. Nem eredeti cserealkatrészek használata növeli a meghibásodások veszélyét, és testi sérülésekhez vezethet.
A kaszát kizárólag minősített szervizben szabad javítatni, eredeti cserealkatrészek felhasználásával. Ez lehetővé teszi, hogy minimalizálja a balesetek és a berendezés sérülésének veszélyét.
A kaszát zárt, száraz, jól szellőztetett helyiségben kell tárolni. Hosszabb ideig történő tárolás esetén
a tartályból és az üzemanyagrendszerből ki kell üríteni az üzemanyagot. Ne tárolja a kaszát úgy, hogy üzemanyag van a tartályban. A kaszát karban is kell tartani a kezelési utasításban leírt módon.
A kasza szállítása közben a pengére fel kell tenni a védőt. A munka megkezdése le kell venni a pengevédőt.
Tartsa az összes csavaranyát és csavart megfelelő állapotban, hogy biztos lehessen abban, hogy a berendezés biztonságosan fog üzemelni.
A KASZA KEZELÉSE
A kasza előkészítése a munkavégzéshez
Az első használatbavétel előtt fel kell szerelni az adott munkához megfelelő vágóeszközt: fejet a vágóhúrral vagy késekkel, a megfelelő típusú védőburkolatot, a kiegészítő fogantyút és a vállszíjat.
A nejlonszálas vágófejet kizárólag fünyíráshoz szabad használni. A körkés a bokrok, fás növényi hajtások stb. vágására szolgál.
A vágóelemek védőburkolatának felszerelésénél azt hozzá kell csavarozni az orsó védőburkolatához (II). A mellékelt védőburkolat
H
megfelelő mind a pengével, mind a vágóhúrral végzett munkához. A védőburkolaton a kis penge található, ami a húr önműködő rövidítésére szolgál. Ha a pengén rajta van a védőburkolat, azt el kell távolítani, mielőtt elkezd a húrral dolgozni.
Szerelje fel a kasza fogantyúit. Ehhez le kell szerelni a fogantyúk bilincsének felső részét, az összes csavart kicsavarva. Majd helyezze el a bilincs alsó részében fogantyúk összekötőjét, és fel kell tenni a bilincs felső részét. A bilincs két részét csavarokkal össze kell csavarozni egymással. A fogantyúk helyzetét úgy kell megválasztani, hogy ne kelljen egyikért sem túlzottan nyújtózkodni. Amennyiben úgy veszi észre, hogy munka közben túlzottan elfárad, zsibbad, fáj a keze, meg kell szakítani a munkát, le kell állítani a motort, és meg kell változtatni a fogantyúk helyzetét kényelmesebbre.
Össze kell kötni egymással a meghajtó tengelye védőburkolatának két felét. Ehhez ki kell lazítani a meghajtó tengely védőburkolatát összefogó bilincs forgatógombját és tartsa meg a retesz karját (IV). Dugja be az alsó védőburkolatot a bilincsbe, és győződjön meg róla, hogy retesz horga beakadjon a védőburkolat nyílásába. A kapcsolatot biztosítani kell, meghúzva a bilincs forgatógombját (IV) úgy, hogy egymáshoz rögzítse a meghajtó tengely védőburkolatának két felét.
A mellékelt tartozékoktól függően vegye fel a hordszíjat vagy a hevedert (V). A szíjak hosszát úgy kell megválasztani, hogy ne szorítsa a gépkezelő testét, de ugyanakkor ne mozogjon el munka közben. A kaszát fel lehet akasztani más hevederre vagy szí- ira, mint amit a berendezéssel szállítottak, feltéve, hogy fel lehet akasztani a szíjra vagy hevederre a rögzítés átalakítása nélkül.
Akassza fel a kaszát, a hordszíj vagy heveder csatját becsatolva a csőbilincs szemébe. Győződjön meg róla, hogy a biztosító rugó visszatért a kiinduló helyzetébe. Ez megakadályozza, hogy a berendezés magától leakadjon a hevederről vagy a szíjról.
Majd ki kell választani a fogantyú szögét és állását, ehhez ki kell lazítani a rögzítő forgatógombot, és be kell állítani a fogantyút úgy, hogy teljesen szabad mozgást biztosítson munka közben, és mindkét fogantyú olyan helyzetben legyen, hogy ne okozzanak túl nagy terhelést. A kezeknek könyökben hajlítottnak kell lennie. A vágóelemeknek a talajjal párhuzamosan kell forogniuk.
Szükség esetén át lehet állítani a csőbilincset. Ehhez ki kell lazítani a csavart (VI), és el kell tolni a csőbilincset, majd meg kell húzni a csavart, hogy a csőbilincs ne mozduljon el magától. A csőbilincs helyzetét úgy kell megválasztani, hogy közvetlenül a rá felfüggesztett kasza súlypontja mögött legyen, így a vágóelem önmagától a talaj irányába billen.
A kaszát le kell akasztani a hevederről vagy a szíjról. Vegye le a hevedert vagy a szíjat.
A választott vágóelemtöl függően, szerelje fel az orsót a vágóhúrral vagy a fém vágókést.
Figyelem! A sebesülés veszélye miatt, a penge felszerelésekor védőkesztyűt kell viselni, magát a kést pedig úgy kell felszerelni, hogy rajta van a védőburkolat.
Ha orsót szerel fel vágó húrral, fel kell tenni a felső, rögzítő karimát, majd blokkolva a gép orsóját, hogy ne fordulhasson el, fel kell csavarozni a húrt tartalmazó orsót (VII).
Ha a kést szereli fel, az orsóra rá kell tenni a felső rögzítő karimát. A karimára fel kell tenni a vágókéseket, úgy, hogy a penge furata a rögzítő karima kiálló részére találjon (VIII).
Fel kell tenni az alsó, rögzítő karimát. A rögzítő karimák védőburkolatát, és csavarokkal erősen és biztosan be kell csavarozni a kést, blokkolva az orsót, hogy ne tudjon elfordulni (IX).
Az üzemanyag feltöltése
A kasza üzemeltetéséhez kétütemű motorokhoz való üzemanyag keveréket kell használni. Tilos tiszta benzint használni.
A benzint olajjal kell keverni, 40:1 arányban. A keveréket azelőtt kell elkészíteni,
hogy beöntené a tartályba. Az üzemanyag bekeverését és beöntését nyílt lángtól távol kell elvégezni. Nem szabad dohányozni az üzemanyag feltöltése alatt. Az üzemanyag feltöltését a berendezés beindításnak és a vele végzett munkának a helyétől legalább 3 m távolságban kell elvégezni.
A motor védelme érdekében jó minőségű ólommentes benzint és jó minőségű, kétütemű, léghűtéses motorokhoz készült motorolajat kell használni. Nem szabad négyütemű motorokhoz készült olajat alkalmazni. Ne használjon folyadékhűtéses motorokhoz készült olajat.
Amennyiben az üzemanyag kilottyan, a maradékait gondosan fel kell törölni a kasza beindítása előtt.
Nem használjon 30 napnál régebbi keveréket.
Az üzemanyag tartályba öntése után erösen és biztosan be kell zárni a beöntő nyílást.
A kasza beindítása és leállítása
Fektesse a kaszát tiszta, sima és kemény alapfelületre. Meg kell győződni róla, hogy a vágóelem nem ütközik-e valamilyen akadályba.
Ha a pengét szerelték fel, meg kell győződni róla, hogy levették róla a védőburkolatot.
Nem szabad a kaszát úgy beindítani, hogy nincs felszerelve a kiegészítő fogantyú és a vágóelem védőburkolata.
Állítsa át a kapcsolót a „I - bekapcsolt” pozícióra (X).
Nyomja meg az üzemanyag-szivattyút tízszer. (XI)
A fojtószelep karját állítsa át felső „ZART” helyzetbe (XII).
Egyik kezével fogja meg a kaszát, a másikkal energikusan húzza meg a beindító kötelet, egészen addig, amíg a motor elkezd beindulni (XIII).
Figyelem! Nem szabad beindítani a kaszát kézben tartva. A vágó elem hozzáérhet a testéhez, és súlyos sérülést okozhat.
Állítsa át a fojtószelep kariát „NYITOTT” állásba, és húzza meg energikusan az indító kötelet, egészen addig amíg a motor elnem indul.
Nem szabad a kötelet teljes hosszában kihúzni, mivel elszakadhat. Figyeljen arra, hogy az indítózsinórt a nyílás tengelye meg-
H
hosszabbításának irányában húzza ki, mivel a zsinór szögben történő kihúzása annak idő előtti tönkremeneteléhez vezethet.
A kasza beindulása után meg kell nyomni a szabályzó szelep reteszének gombját, majd magát a szabályzó szelep gombját (XIV), aminek hatására a vágóelem elkezd forogni. Minél jobban benyomják a nyomógombot, annál nagyobb a motor fordulatszáma.
A vágóelem védőburkolatán egy nyíl található, ami a vágóelem forgásának irányát mutatja. Meg kell győződni róla, hogy a vágóelem a nyíl által jelzett irányban forog.
Ha le kívánják állítani a motort, el kell engedni a nyomást a szabályzó szelep gombján, és meg kell várni, amíg a vágóelem forgása leáll, majd a kapcsolót át kell állítani „O - kikapcsolt” pozícióra.
Abban az esetben, ha valami gyanús hangot hall, vagy valami vibrációt észlel, azonnal le kell állítani a kaszát a kapcsoló „O - kikapcsolt” helyzetbe állításával.
Figyelem! Amennyiben a motort melegen kívánják beindítani, pl. egy rövid, tízegynéhány percig tartó munkaszünet esetén, nincs szükség arra, hogy a fojtószelepet átállítsák „NYITOTT” állásra.
Ha a kaszát vészhelyzetben kell leállítani, a kapcsolót „O - kikapcsolt” helyzetbe kell kapcsolni, ami megállítja a motort, és ennek következtében a vágóelemet. Azonban figyelembe kell venni, hogy a kasza kikapcsolása után a vágó elem még egy ideig foroghat. Tilos úgy leállítani a vágó elemet, hogy a talajhoz szorítja, vagy nekiüti valamilyen akadálynak.
A vezérlő fogantyú el lehet látva a szabályzó szelep 1/3-ig benyomott gombját reteszelőt gombbal. Meg kell nyomni a retesz gombját, majd a szabályzó szelep nyomógombját reteszelő gombot, és végül magát a szabályzó szelep gombját. Ha elengedi az összes gombot, a szabályzó szelep nyomógombjának reteszelve kell maradnia (XV).
Figyelem! A szabályzó szelep nyomógombjának reteszelése segíthet gyorsabban beindítani a motor, ha az el van öntve benzinnel, vagy alacsony hömérsékleten kívánja beindítani a motort. Normál beindítás alatt nem szabad használni a szabályzó szelepnek ezt a reteszét. A szabályozó szelepnek a reteszét csak akkor szabad használni, ha nem lehet normális módon beindítani a motort.
A retesz kioldásához könnyedén meg kell nyomni a szabályzó szelep gombját.
A kasza üzemelése
A munkát csak akkor szabad megkezdeni, ha a vágó elem elérte a maximális fordulatszámát, ehhez ellenállásig be kell nyomni a szabályzó szelep gombját.
Munka közben a kaszát úgy kell tartani, hogy a vágó elem mindig a talajjal párhuzamosan forogjon.
A kasza maximális teljesítményéhez a vágóhúrt maximális hosszúságúra kell állítani. Ehhez be kell indítania a kaszát, és meg kell várnì, hogy a motor elérje a maximális fordulatszámot, majd a húrt tartalmazó orsó rögzítő csavarját enyhén a padozathoz kell ütni. Ez lehetővé teszi, hogy a húr kibomoljon, a húr védőburkolatában elhelyezett kés pedig levágja a megfelelő hosszúságra.
Figyelem! Tilos az orsót munka közben a talajra támasztani. Ez az orsón lévő teljes tartalék nejlonszál felhasználását okozza.
Amennyiben a húr valamilyen okból nem bomolna ki önmagától, meg kell állítani a kaszát, le kell venni a kábelt a gyújtógyertyáról, és meg kell nézni, mi volt a beakadás oka.
A hurt minden alkalommal ki kell bontani, amikor úgy hallatszik, hogy a motor normális üzemben magasabb fordulatszámot ér el.
Ajánlatos a kaszát munka közben jobbról balra mozgatni. Azonban el kell kerülni a működő kasza balról jobbra történő mozgatását. Ez lehetővé teszi, hogy a kezelő elkerülje a vágás közben kidobott, levágott fúmaradékokat.
Kerülni kell bokrok és cserjék vágását. A fa közelében működő kasza megsértheti a kérget. Ha a damil köbe, téglába, falba vagy más hasonló tárgyba ütközik, az a damil nagyon gyors elhasználódásához vezethet.
Amennyiben kést használ, kerülni kell, hogy a penge jobb oldali, felső negyedével vágjon (XVI). Ez megelőzi, hogy a kasza viszszarúgjon a kezelő irányában, ha a kés beékelődik munka közben.
A heveder lehetővé teszi, hogy a kaszát vészhelyzetben le lehessen csatolni. Ehhez meg kell húzni a vörös szalagot a rögzítésnél.
A kasza ekkor leakad, a heveder csatjával együtt. Mielőtt megkezdi a munkát, le kell csatolni a csatot a kasza csőbilincséről, majd rá kell csatolni a hevederre (XVII). Ha vészhelyzetben csatolja le a kaszát a hevederről, a kasza a talajhoz ütődhet. Minden alkalommal, amikor vészhelyzetben csatolja le a kaszát a hevederről, szemre kell vételezni, nincsenek-e rajta sérülések, és ezeket meg kell javítani, mielőtt újra beindítja.
A KASZA KARBANTARTÁSA
Az alább leírt műveletek bármelyikének megkezdése előtt a kaszát ki kell kapcsolni. Győződjön meg arról, hogy a motor kihült. A kasza véletlen beindításának megelőzése le kell venni a kábelt a gyújtógyertyáról.
A gyújtógyertya cseréje és karbantartása (XVIII)
Vegye le az elosztó fedelét. Vegye le a gyújtógyertya érintkezőjének gumi védőburkolatát, csatlakoztassa le a kábelt, és a gyertyát csavarja ki egy gyertyakulccsal.
Ellenőrizni kell a gyújtógyertya elektródáinak állapotát. Az elektródák közötti hézagnak 0,6-0,7 mm között kell lennie. Ha szeny-
H
nyeződés látható rajta, meg kell próbálni ezt egy réz drótkefe segítségével letisztítani. Ha a tisztítás nem hozza meg a kívánt eredményt, a gyújtógyertyát ki kell cserélni egy újra. A gyertya állapotát legalább havonta ellenőrizni kell.
A légszűrő karbantartása (XIX)
A légszüröt a kasza minden használata után karban kell tartani.
Csavarja ki a szűrő fedelét tartó csavart, és vegye le a fedelet.
Húzza ki a szűrőt, és öblítse ki meleg, szappanos vízben.
Teljesen szárítsa ki a szűrőt, és szerelje vissza a helyére.
Csavarozza vissza a szűrő burkolatát.
Egyéb karbantartási müveletek
Minden használatkor ellenőrizni kell a berendezés általános állapotát. Meg kell húzni a kilazult csavarkapcsolatokat. Ellenőrizni kell, hogy nincs –e üzemanyag szivárgás. Ellenőrizni kell a szellőzőnyílások átjárhatóságát Ellenőrizni kell, hogy minden védőburkolat és burkolat jó műszaki állapotban van -e, nincsenek -e rajta repedések vagy más sérülések. A további munkavégzés előtt meg kell szüntetni az összes észlelt sérülést.
A hangtompító és a kipufogó rendszer karbantartása
A használt üzemanyagtól, olajtól és a keverék arányától függően a hangtompítóban és a kipufogó rendszerben üledék és korom gyülhet össze. Ez a berendezés teljesítményének csökkenéséhez vezethet. A korábbi teljesítmény visszaállításához a berendezést szakszervizbe kell adni.
A vágó húr cseréje (XX)
Le kell csavarozni az orsó védőburkolatát a kasza orsójáról. Meg kell nyomni mindkét gombot a húr orsójának házán, és ki kell húzni az orsót a védőburkolatból. Az orsóról távolítsa el a húr maradékát. Az orsót, az orsó védőburkolatát, a rugót és a rögzítő csavart tisztítsa meg a fűmaradékoktól, földtől és más szennyeződésektől.
Kell készíteni egy, a táblázatban megadott átmérőjű és hosszúságú húr darabot. A damil hosszának felét dugja át az orsót két fele között lévő határoló falban lévő résen. Tekerje fel a damilt az orsó mindkét felére az óramutató járásával ellenkező irányban. Hagyon a résen kívül körülbelül 15 cm hosszú húrt, amit át kell dugni a burkolatban található furaton. Be kell zárni az orsót a házba.
Szerelje fel a húrt tartalmazó orsót a pontban leírt eljárás szerint.
A benzinmotoros kasza tárolása
A tárolás elötti megfelelő karbantartás lehetővé teszi, hogy a kaszát hosszabb ideig lehessen üzemeltetni, meghibásodás nélkül.
A kasza hosszabb idejű tárolása előtt ki kell üríteni az üzemanyagtartályt és az üzemanyagrendszert.
Ellenőrizze az üzemanyagrendszert, hogy nincsenek -e szivárgások. Ha szivárgást észlel, a tárolás előtt szüntesse meg.
Ehhez a kaszát adja szakszervizbe.
Ürítse ki az üzemanyagtartályt, például egy, a kereskedelemben kapható, műanyag üzemanyag-szivattyú segítségével.
Indítsa be a motort, és engedje üresjáraton járni egészen addig, amíg kikapcsol. Ezzel ki lehet takarítani a porlasztóból az üzemanyag maradékát. Engedje a motort kihülni.
Vegye ki a gyújtógyertyát. A nyíláson keresztül öntsön be egy kanál, kétütemű motorokhoz való motorolajat. Néhányszor óvatosan húzza meg
az indítózsinórt, ez lehetővé teszi az olaj eloszlatását az égéstérben. Szerelje vissza a gyújtógyertyát.
Tisztítsa le a kaszáról a fúmaradékokat, földet és más szennyeződéseket. A kaszát hűvös, száraz, jól szellőztetett helyen kell tárolni. Nyílt lángtól, szikrától távol. A berendezést száraz, zárt helyen tárolja, ahol kívülálló személyek, különösen gyermekek nem férhetnek hozzá.
