WXMPS MS - Zvárací stroj Weller - Bezplatný návod na obsluhu

Typ produktu	Spájkovačka (pre stanicu WX)
Značka	Weller
Model	WXMPS MS
Teplotný rozsah	100 °C – 450 °C (200 °F – 850 °F)
Príkon	40 W
Napájacie napätie	12 V AC
Čas nábehu teploty (50 °C na 350 °C)	3 s
Kompatibilný typ hrotu	RTMS MS (séria Pico/Micro Ultra)
Bezpečnostný stojan	WSR 208
Kompatibilná napájacia jednotka	WX Smart Station
Hlavné funkcie	Spájkovanie a odspájkovanie, automatické vypnutie (stand-by) pomocou senzora použitia, antistatická konštrukcia (ESD)
Údržba a čistenie	Hroty vymieňajte len za studena; dýzy vymieňajte len za studena; nepoužívajte upchaté dýzy; pravidelne kontrolujte káble a hadice.
Bezpečnosť	Nezakrývajte zariadenie; nepoužívajte vo vlhkom prostredí; nepracujte na častiach pod napätím; uchovávajte mimo dosahu detí; používajte iba originálne hroty Weller; používajte ochranné pomôcky (okuliare, odev).
Náhradné diely a opravy	Používajte iba originálne náhradné diely; opravy smie vykonávať len vyškolený personál spoločnosti Weller.
Záruka	12 mesiacov od dodania (okrem výrobných chýb)
Normy a zhoda	Označenie CE, britská zhoda, smernica OEEZ 2012/19/EÚ
Hmotnosť	Približne 200 g (odhad)
Rozmery	Nešpecifikované

Často kladené otázky - WXMPS MS Weller

Aký je teplotný rozsah spájkovačky Weller WXMPS MS?

Teplotný rozsah je 100 °C až 450 °C (200 °F až 850 °F).

Ako vymeniť hrot spájkovačky?

Hrot vymieňajte len za studena. Po vypnutí počkajte aspoň 3 minúty, kým hrot nevychladne a LED displej nezhasne.

Môžem túto spájkovačku použiť s inými stanicami?

Nie, táto spájkovačka je navrhnutá výhradne na použitie s napájacími jednotkami Weller, najmä WX Smart Station.

Aký je príkon WXMPS MS?

Príkon je 40 W.

Ako aktivovať funkciu automatického vypnutia?

Nástroj má vnútorný senzor použitia, ktorý umožňuje nastaviť funkciu automatického vypnutia (stand-by). Nastavenia nájdete v návode k napájacej stanici.

Aké bezpečnostné opatrenia mám dodržiavať?

Nepracujte na častiach pod napätím, nepoužívajte nástroj vo vlhkom prostredí, udržiavajte deti v bezpečnej vzdialenosti, používajte ochranné okuliare a vhodný odev a vždy používajte originálne hroty Weller.

Čo robiť v prípade upchatej dýzy?

Nepoužívajte upchaté dýzy. Dýzu vymieňajte len za studena.

Kde nájdem náhradné diely?

Používajte iba originálne náhradné diely Weller. Môžete ich získať u autorizovaných predajcov alebo na webovej stránke www.weller-tools.com.

Aká je dĺžka záruky?

Záruka na výrobné chyby je 12 mesiacov od dodania za predpokladu správneho používania a bez neoprávnených zásahov.

Ako čistiť spájkovačku?

Po vychladnutí očistite hrot vlhkou špongiou alebo vhodným čistiacim prostriedkom. Nepoužívajte abrazívne prostriedky. Pravidelne kontrolujte káble a hadice.

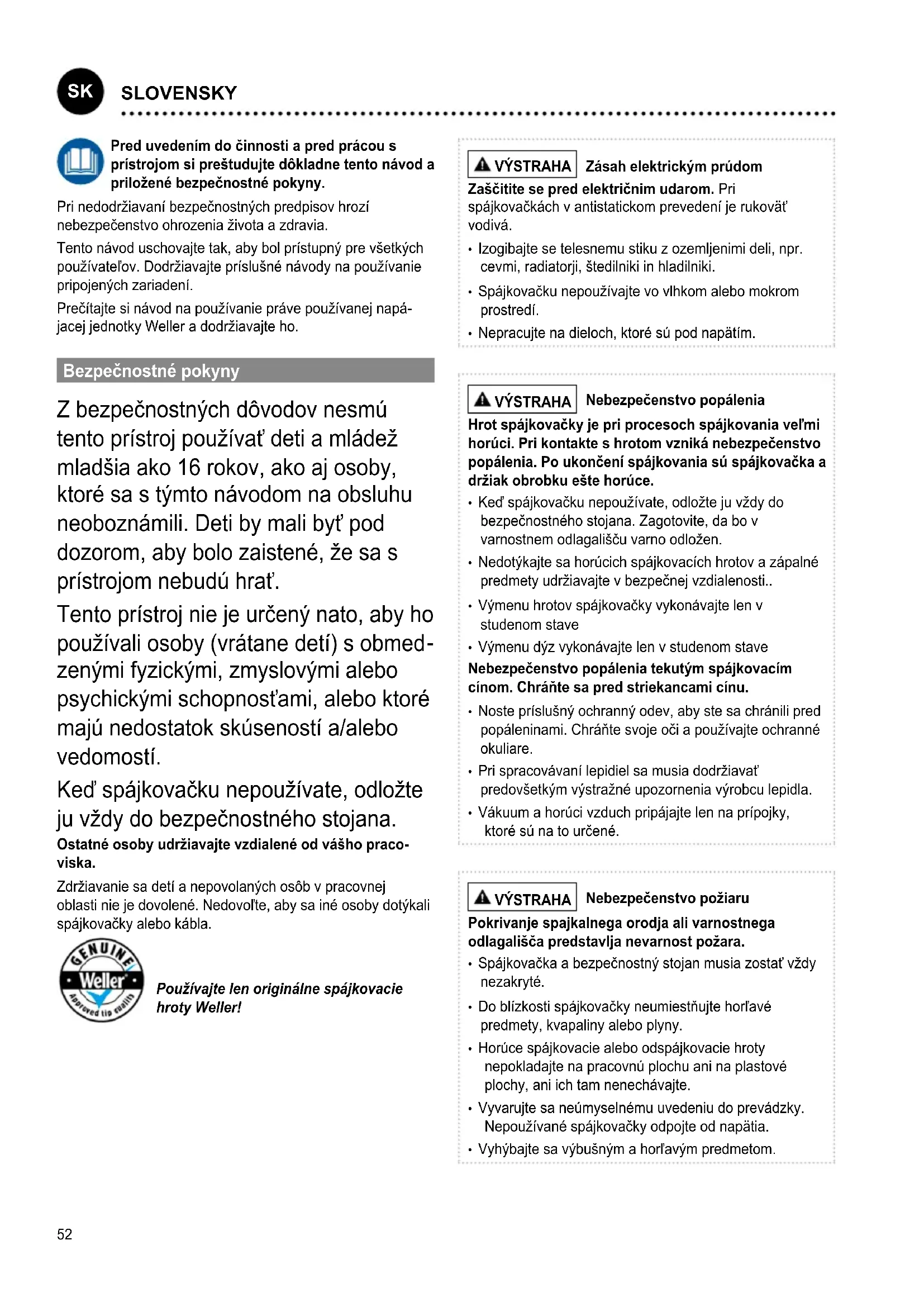

NÁVOD NA OBSLUHU WXMPS MS Weller

SK Preklad pôvodného návodu na použitie

Zásah elektrickým proudem

Pri zakrytí spájkovačky alebo bezpečnostného stojana hrozí nebezpečenstvo požiaru.

Pri nedodržiavaní bezpečnostných predpisov hrozí nebezpečenstvo ohrozenia života a zdravia.

Tento návod uschovajte tak, aby bol prístupný pre všetkých používatel'ov. Dodržiavajte príslušné návody na používanie pripojených zariadení.

Prečítajte si návod na používanie práve používanej napájacej jednotky Weller a dodržiavajte ho.

Bezpečnostné pokyny

Z bezpečnostných dôvodov nesmú tento prístroj používať deti a mládež mladšia ako 16 rokov, ako aj osoby, ktoré sa s týmto návodom na obsluhu neoboznámili. Deti by mali byť pod dozorom, aby bolo zaistené, že sa s prístrojom nebudú hrat'.

Tento prístroj nie je určený nato, aby ho používali osoby (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo psychickými schopnosťami, alebo ktoré majú nedostatok skúseností a/alebo vedomostí.

Ostatné osoby udržiavajte vzdialené od vášho pracoviska.

Zdržiavanie sa detí a nepovolaných osôb v pracovnej oblasti nie je dovolené. Nedovol'te, aby sa iné osoby dotýkali spájkovačky alebo kábla.

Používajte len originálne spájkovacie hroty Weller!

⚠️ VÝSTRAHA

Zásah elektrickým prúdom

Zaščitite se pred električnim udarom. Pri spájkovačkách v antistatickom prevedení je rukováť vodivá.

• Izogibajte se telesnemu stiku z ozemljenimi deli, npr. cevmi, radiatorji, štedilniki in hladilniki.
• Spájkovačku nepoužívajte vo vlhkom alebo mokrom prostredí.
• Nepracujte na dieloch, ktoré sú pod napätím.

VÝSTRAHA

Nebezpečenstvo popálenia

Hrot spájkovačky je pri procesoch spájkovania veľmi horúci. Pri kontakte s hrotom vzniká nebezpečenstvo popálenia. Po ukončení spájkovania sú spájkovačka a držiak obrobku ešte horúce.

• Ked' spájkovačku nepoužívate, odložte ju vždy do bezpečnostného stojana. Zagotovite, da bo v varnostnem odlagališču varno odložen.
• Nedotýkajte sa horúcich spájkovacích hrotov a zápalné predmety udržiavajte v bezpečnej vzdialenosti..
• Výmenu hrotov spájkovačky vykonávajte len v studenom stave
• Výmenu dýz vykonávajte len v studenom stave Nebezpečenstvo popálenia tekutým spájkovacím cínom. Chráněte sa pred striekancami cínu.
• Noste príslušný ochranný odev, aby ste sa chránili pred popáleninami. Chráňte svoje oči a používajte ochranné okuliare.
• Pri spracovávaní lepidiel sa musia dodržiavat' predovšetkým výstražné upozornenia výrobcu lepidla.
• Vákuum a horúci vzduch pripájajte len na prípojky, ktoré sú na to určené.

⚠ VÝSTRAHA

Nebezpečenstvo požiaru

• Spájkovačka a bezpečnostný stojan musia zostat' vždy nezakryté.
• Do blízkosti spájkovačky neumiestňujte horľavé predmety, kvapaliny alebo plyny.
• Horúce spájkovacie alebo odspájkovacie hroty nepokladajte na pracovnú plochu ani na plastové plochy, ani ich tam nenechávajte.
• Vyvarujte sa neúmyselnému uvedeniu do prevádzky. Nepoužívané spájkovačky odpojte od napätia.
• Vyhýbajte sa výbušným a horľavým predmetom.

Spajkalnik shranjujte na varen način. Nepoužívané prístroje a nástroje by sa mali uschovat' na suchom, vysoko umiestnenom a uzatvorenom mieste mimo dosahu detí. Nepoužívané spájkovacie nástroje prepnite do stavu bez napätia a tlaku.

Spájkovačka sa smie uviest' do činnosti len v dokonalom technickom stave. Ochranné prípravky sa nesmú uvádzat' mimo prevádzku.

Poruchy a chyby sa musia bezodkladne odstránit'. Pred každým použitím prístroja / nástroja sa musí starostlivo prekontrolovať bezchybná a riadna funkcia ochranných prípravkov. Prekontrolujte, či pohyblivé diely fungujú bezchybne, či sa nezasekávajú alebo či nie sú poškodené diely. Všetky diely musia byť správne namontované a spĺňať všetky podmienky, aby sa zaručila bezchybná prevádzka prístroja.

Používajte správny nástroj. Používajte iba príslušenstvo alebo prídavné prístroje, ktoré sú uvedené v zozname príslušenstva alebo sú schválené výrobcom. Príslušenstvo WELLER alebo prídavné prístroje používajte iba na originálnych prístrojoch WELLER. Použitie iných nástrojov a iného príslušenstva môže pre vás znamenať nebezpečenstvo poranenia.

Zaistite nástroj. Používajte upínacie prípravky na uchytenie obrobku.

Používajte odsávanie dymu zo spájkovania. Ak sú prítomné prípravky na pripojenie odsávaní dymu zo spájkovania, presvedčte sa, či sú pripojené a či sa správne používajú.

Používanie v súlade s určeným účelom

Spájkovaciu rúčku používajte výlučne v súlade s účelom uvedeným v návode na použitie, na spájkovanie a odpájkovanie za uvedených podmienok.

Spájkovacia rúčka sa smie prevádzkovat' len s napájacími jednotkami Weller.

Tento prístroj sa smie používať len pri izbovej teplote a vo vnútorných priestoroch. Chráňte pred vlhkostou a priamym slnečným žiarením.

Z dôvodu rôzne vysokých rizík a potenciálov nebezpečenstva môžu niektoré pracovné kroky vykonávať len vyškolení odborníci.

Upchaté dýzy sa nesmú používať.

Používajte len originálne náhradné diely firmy WELLER.

Nebezpečenstvo popálenia

- Spájkovacie hroty sa smú vymieňat' iba vtedy, ak sú chladné.

Spájkovačka musí vo vypnutom stave zostat' minimálne 3 minúty v bezpečnostnom stojane, pokým spájkovací hrot nevychladne. LED-dióda na indikovanie stavu sa musí vypnút'.

Teplotná odozva

Spájkovačka obsahuje interný senzor používania. Je na ňom možné nastavit automatické vypnutie funkcie (úsporný režim). Nastavenia sú v príslušnom návode na obsluhu.

Záruka

Nároky kupujúceho na odstránenie chýb tovaru sú premlčané jeden rok po jeho dodaní kupujúcemu. Neplatí to pre regresné nároky kupujúceho v zmysle §§ 478, 479 BGB (nemecký občiansky zákonník).

Nami poskytovanú záruku poskytujeme iba v prípade, ak sme záruku spoľahlivosti alebo trvanlivosti písomne vystavili a označili pojmom „Záruka“.

Záruka prepadá pri neodbornom používaní a ak boli vykona-né zásahy nekvalifikovanými osobami.

Informujte sa prosím na internetovej stránke www.weller-tools.com.

Symboly

Pozor!

Elektrické náradie nevyhadzujte do komunálneho odpadu! Podla európskej smernice 2012/19/EU o nakladaní s použitými elektrickými a elektronickými zariadeniami a zodpovedajúcich ustanovení právnych predpisov jednotlivých krajín sa použité elektrické náradie musí zbierat oddelene od ostatného odpadu a podrobit ekologicky šetrnej recyklácii.

Technické údaje

	Pico / Micro Ultra
Spájkovacia rúčka WXMPS MS WXUPS	MS
Rozsah teploty °C	100 - 450	100 - 450
Rozsah teploty °F	200 - 850	200 - 850
Príkon Príkon 40 W 150 W
Sietové napätie 12 V / AC 24 V / AC
Doba nahrievania(50°C na 350°C) (120°F na 660°F)	3 s 7 s
Typ hrotu, konštrukčný rad RTMS MS / RTPS MS RTUS MS
Bezpečnostný stojan WSR 208 WSR 200
Napájacia jednotka WX Smart Station

Technické zmeny vyhradené!

Pred zagonom naprave in preden začnete z delom v celoti preberite ta navodila in priložena varnostna navodila.

EÚ vyhlásenie o zhode

Vyhlasujeme, že uvedené výrobky spíňajú ustanovenia nasledujúcich nariadení:

Izjava EU o skladnost

Splnomocňuje zostavit' technické podklady.
