| Tipo de producto | Soldador (para estación de soldadura WX) |
| Marca | Weller |
| Modelo | WXMPS MS |
| Rango de temperatura | 100 °C - 450 °C (200 °F - 850 °F) |
| Potencia absorbida | 40 W |
| Tensión de alimentación | 12 V CA |
| Tiempo de calentamiento (50°C a 350°C) | 3 s |
| Tipo de punta compatible | RTMS MS (serie Pico/Micro Ultra) |
| Soporte de seguridad | WSR 208 |
| Unidad de alimentación compatible | WX Smart Station |
| Funciones principales | Soldadura y desoldadura, apagado automático (stand-by) mediante sensor de uso, diseño antiestático (ESD) |
| Mantenimiento y limpieza | Cambiar la punta solo en frío; reemplazar las boquillas en frío; no usar boquillas obstruidas; revisar regularmente los cables y mangueras. |
| Seguridad | No cubrir el aparato; no usar en ambientes húmedos; no trabajar en piezas bajo tensión; mantener fuera del alcance de los niños; usar solo puntas originales Weller; usar protecciones (gafas, ropa). |
| Piezas de repuesto y reparabilidad | Usar solo piezas de repuesto originales; reparaciones por personal capacitado de Weller. |
| Garantía | 12 meses a partir de la entrega (excepto defectos de fabricación) |
| Normas y conformidad | Marcado CE, conformidad británica, directiva RAEE 2012/19/UE |
| Peso | Aproximadamente 200 g (estimación) |
| Dimensiones | No especificado |
Preguntas frecuentes - WXMPS MS Weller
Preguntas de los usuarios sobre WXMPS MS Weller
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Máquina de soldar en formato PDF gratis! Encuentra tus instrucciones WXMPS MS - Weller y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. WXMPS MS de la marca Weller.
MANUAL DE USUARIO WXMPS MS Weller
ES Traducción del manual original

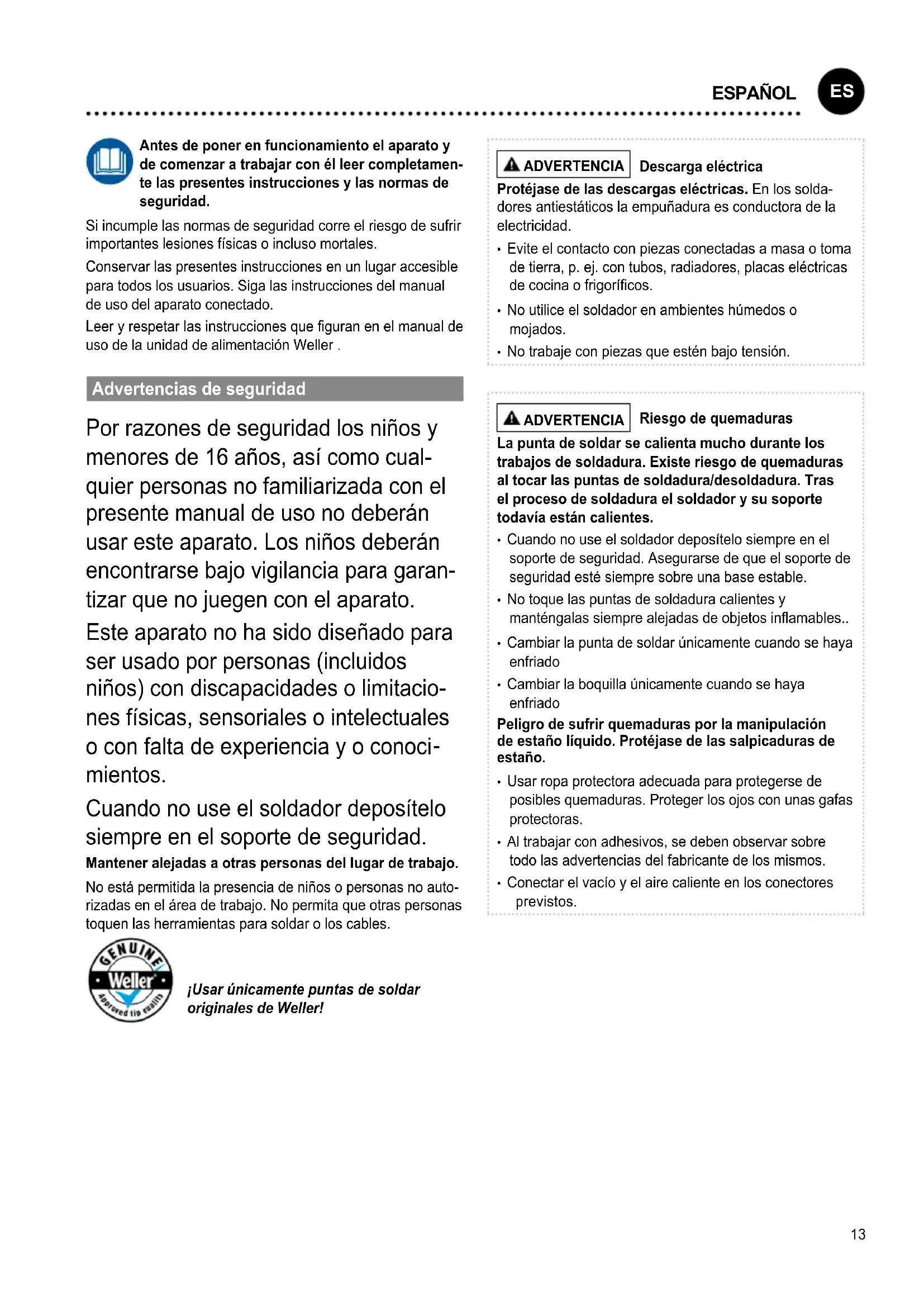

Antes de poner en funcionamiento el aparato y de comenzar a trabajar con él leer completamente las presentes instrucciones y las normas de seguridad.
Si incumple las normas de seguridad corre el riesgo de sufrir importantes lesiones físicas o incluso mortales.
Conservar las presentes instrucciones en un lugar accesible para todos los usuarios. Siga las instrucciones del manual de uso del aparato conectado.
Leer y respetar las instrucciones que figuran en el manual de uso de la unidad de alimentación Weller.
Advertencias de seguridad
Por razones de seguridad los niños y menores de 16 años, así como cualquier personas no familiarizada con el presente manual de uso no deberán usar este aparato. Los niños deberán encontrarse bajo vigilancia para garantizar que no juegen con el aparato.
Este aparato no ha sido diseñado para ser usado por personas (incluidos niños) con discapacidades o limitaciones físicas, sensoriales o intelectuales o con falta de experiencia y o conocimientos.
Cuando no use el soldador depositelo siempre en el soporte de seguridad.
Mantener alejadas a otras personas del lugar de trabajo.
No está permitida la presencia de niños o personas no autorizadas en el área de trabajo. No permita que otras personas toquen las herramientas para soldar o los cables.
¡Usar únicamente puntas de soldar originales de Weller!
ADVERTENCIA
Descarga eléctrica
Protéjase de las descargas eléctricas. En los soldadores antiestáticos la empuñadura es conductora de la electricidad.
- Evite el contacto con piezas conectadas a masa o toma de tierra, p. ej. con tubos, radiadores, placas eléctricas de cocina o frigoríficos.
- No utilice el soldador en ambientes húmedos o mojados.
- No trabaje con piezas que estén bajo tensión.
ADVERTENCIA
Riesgo de quemaduras
La punta de soldar se calienta mucho durante los trabajos de soldadura. Existe riesgo de quemaduras al tocar las puntas de soldadura/desoldadura. Tras el proceso de soldadura el soldador y su soporte todavía están calientes.
- Cuando no use el soldador depositelo siempre en el soporte de seguridad. Asegurarse de que el soporte de seguridad esté siempre sobre una base estable.
- No toque las puntas de soldadura calientes y manténgalas siempre alejadas de objetos inflamables..
- Cambiar la punta de soldar únicamente cuando se haya enfriado
- Cambiar la boquilla únicamente cuando se haya enfriado
Peligro de sufrir quemaduras por la manipulación de estaño líquido. Protéjase de las salpicaduras de estaño.
- Usar ropa protectora adecuada para protegerse de posibles quemaduras. Proteger los ojos con unas gafas protectoras.
- Al trabajar con adhesivos, se deben observar sobre todo las advertencias del fabricante de los mismos.
- Conectar el vacío y el aire caliente en los conectores previstos.
ADVERTENCIA
Peligro de quemaduras
Si cubre el soldador o el soporte de seguridad existe peligro de incendio. No cubrir nunca ni el soldador ni el soporte de seguridad.
- No cubrir nunca ni el soldador ni el soporte de seguridad.
- No coloque nunca objetos, líquidos o gases inflamables cerca del soldador.
- No colocar las puntas de soldar o desoldar sobre la mesa de trabajo o sobre superficies de materiales plásticos.
- Evitar que el aparato se conecte accidentalmente. Desconectar las herramientas de soldar que no vaya a usar.
- Mantener alejados los objetos explosivos o inflamables.
Guarde las herramientas de soldar en un lugar seguro.
Los aparatos y herramientas que no se usen deben almacenarse en un lugar seco, elevado o cerrado, fuera del alcance de los niños. Desconectar las herramientas de soldadura que no se usen para dejarlas sin tensión y sin presión.
Utilice el cable únicamente para aquellos fines para los que ha sido previsto. No sujetar nunca el aparato por el cable. No tire nunca del cable para desenchufar el enchufe de la toma de corriente. Proteja el cable del calor, de manchas de aceite y de cantos afilados.
Preste atención. Prestar atención a lo que se hace.
Realizar el trabajo con sentido común. No utilice el soldador cuando esté desconcentrado.
Evite posturas incorrectas. La configuración del lugar de trabajo debe ser ergonómica. Evitar posturas incorrectas durante el trabajo, ya que dan lugar a lesiones.
Utilice el soldador únicamente cuando esté en perfecto estado. Los dispositivos de protección no deben ponerse fuera de servicio.
Las averías y los defectos deben solucionarse inmediatamente. Antes de cada uso del aparato o herramienta, debe comprobarse minuciosamente que los dispositivos de seguridad funcionan a la perfección y de la forma prevista. Comprobar que las piezas móviles funcionan perfectamente, que no se atascan y que no están dañadas. Para garantizar el correcto funcionamiento del aparato, todas las piezas deberán estar montadas correctamente y cumplir todos los requisitos.
Usar la herramienta adecuada. Utilizar solo accesorios o aparatos complementarios que estén incluidos en la lista de accesorios o que estén aprobados por el fabricante. Utilizar los accesorios o aparatos complementarios WELLER solamente en aparatos WELLER originales. El uso de otras herramientas y otros accesorios puede implicar el riesgo de sufrir lesiones.
Asegurar la herramienta. Utilizar dispositivos de sujeción para fijar la pieza de trabajo.
Usar un equipo de aspiración de humos de soldadura. Si se dispone de dispositivos para la conexión de equipos de aspiración de humos de soldadura, asegúrese de que estos estén bien conectados y de que se usen correctamente.
Aplicación De Acuerdo A La Finalidad
Utilizar el soldador exclusivamente para la finalidad prevista en el manual de uso, es decir para soldar y desoldar en las condiciones mencionadas en el manual.
Únicamente está permitido conectar el soldador a unidades de alimentación de Weller.
Sólo está permitido usar este aparato a temperatura ambiente y en interiores. Proteger de la humedad y de la radiación directa del sol.
Grupo de usuarios
Debido a los diferentes tipos de riesgo y el potencial de riesgo algunas operaciones deberán ser realizadas exclusivamente por especialistas.
| Operación Grupo de usuarios | |
| Parámetros para soldar Especialista con formación técnica | |
| Sustitución de piezas de recambio eléctricas | Electricista |
| Intervalos de mantenimiento | Especialista en seguridad |
| Manejo Cambio de filtro | Usuarios normales |
| Manejo Cambio de filtro Sustitución de piezas de recambio eléctricas | Personas en periodo de formación bajo la supervisión y dirección de una persona experimentada |
Cuidado y mantenimiento
ADVERTENCIA
Antes de realizar cualquier trabajo en la máquina, desenchufarla de la alimentación eléctrica. Dejar que se enfríe el aparato.
Comprobar periódicamente todos los cables y mangueras conectados. Retirar las herramientas eléctricas defectuosas inmediatamente para que no se sigan utilizando.
Las boquillas obstruidas no deben utilizarse.
Las reparaciones deberán ser realizadas por especialistas formados por Weller.
Use sólo piezas de recambio originales.
ADVERTENCIA
Riesgo de quemaduras
- Las puntas de soldadura solo se deben cambiar cuando estén frías.
La herramienta de soldar debe permanecer como mínimo 3 minutos desconectada en el soporte de seguridad hasta que la punta de soldar se haya enfriado. El indicador LED del estado debe estar apagado.
Comportamiento térmico
El soldador dispone de un sensor de uso interno a través del cual se puede ajustar la desactivación automática (stand-by). El ajuste figura en el manual de uso de la estación.
Garantía
Los derechos de reclamación por defectos del comprador prescriben un año después de la compra. Sólo válido para los derechos del comprador según el art. §§ 478, 479 BGB (código civil alemán).
Únicamente nos responsabilizamos de los derechos de garantía cuando la garantía de compra y vida útil del aparato haya sido entregada por nosotros por escrito y utilizando el término „Garantía“.
La garantía quedará anulada en caso de manipulación inadecuada del aparato o cuando sea utilizado por operarios no cualificados.
Para más información visite nuestra web: www.weller-tools.com.
Símbolos
¡Atención!
¡Advertencia! Riesgo de quemaduras
¡Leer el manual de instrucciones!
Puesto de trabajo y producto fabricado de conformidad con las normas ESD Design
Marcado CE
Marcado de conformidad británico
Eliminación de residuos
¡No deseche los aparatos eléctricos junto con los residuos domésticos! De conformidad con la Directiva Europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.
Datos Técnicos
| Pico / Micro Ultra | ||
| Soldador WXMPS MS WXUPS MS | ||
| Rango de temperatura °C | 100 - 450 | 100 - 450 |
| Rango de temperatura °F | 200 - 850 | 200 - 850 |
| Consumo de potencia 40 W 150 W | ||
| Tensión de red 12 V / AC 24 V / AC | ||
| Tiempo de calentamiento (50°C a 350°C) (120°F a 660°F) | 3 s 7 s | |
| Tipo de punta Serie RTMS MS / RTPS MS | RTUS MS | |
| Soporte de seguridad WSR 208 WSR 200 | ||
| Unidad de alimentación WX Smart Station | ||
¡Reservado el derecho a realizar modificaciones técnicas!
Grupos de utilizadores
Comportamento de temperatura
Características Técnicas
¡Spéjimas! Pavojus nudegti
Declaración de conformidad de la UE
Declaramos que los productos mencionados cumplen las disposiciones de las siguientes Directivas:
Autoriza la recopilación de la documentación técnica.
Autoriza la recopilación de la documentación técnica.

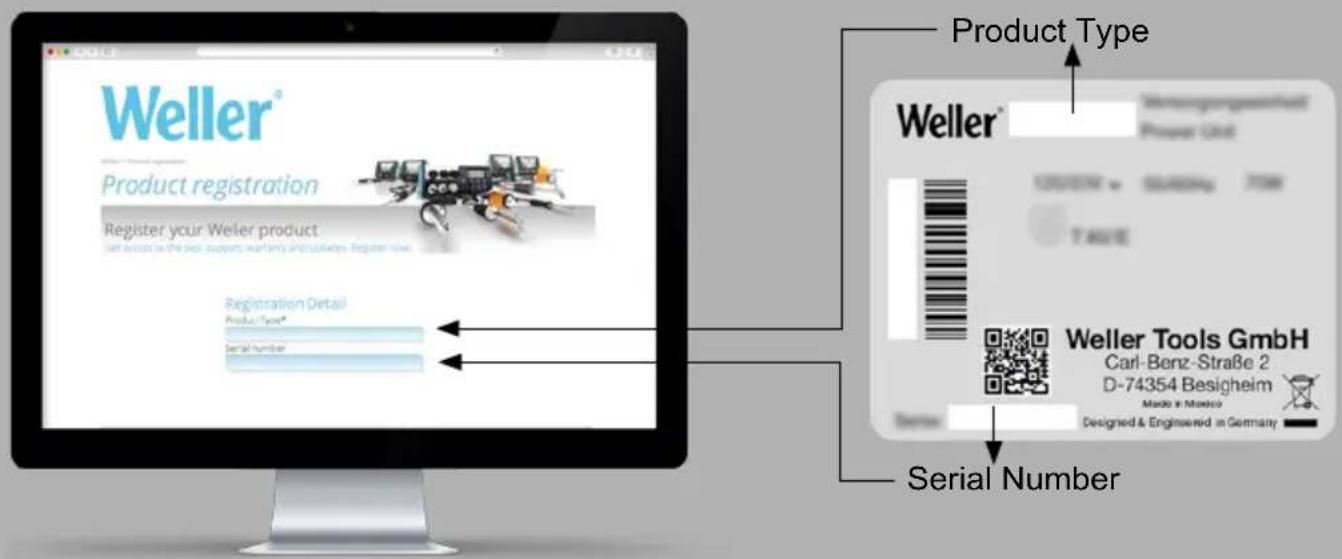

Registro de producto
