Termék típusa	Forrasztópáka (WX forrasztóállomáshoz)
Márka	Weller
Modell	WXMPS MS
Hőmérséklet tartomány	100 °C - 450 °C (200 °F - 850 °F)
Felvett teljesítmény	40 W
Tápfeszültség	12 V AC
Felmelegedési idő (50°C-tól 350°C-ig)	3 másodperc
Kompatibilis csúcs típus	RTMS MS (Pico/Micro Ultra sorozat)
Biztonsági tartó	WSR 208
Kompatibilis tápegység	WX Smart Station
Fő funkciók	Forrasztás és kiforrasztás, automatikus kikapcsolás (stand-by) használatérzékelővel, antisztatikus kialakítás (ESD)
Karbantartás és tisztítás	A csúcsot csak hidegen cserélje; a fúvókákat hidegen cserélje; ne használjon eldugult fúvókákat; rendszeresen ellenőrizze a kábeleket és tömlőket.
Biztonság	Ne takarja le a készüléket; ne használja nedves környezetben; ne dolgozzon feszültség alatt lévő alkatrészeken; tartsa távol gyermekektől; csak eredeti Weller csúcsokat használjon; viseljen védőfelszerelést (szemüveg, ruházat).
Alkatrészek és javíthatóság	Csak eredeti pótalkatrészeket használjon; javításokat Weller képzett személyzet végezze.
Garancia	12 hónap a szállítástól számítva (gyártási hibák kivételével)
Szabványok és megfelelőség	CE jelölés, brit megfelelőség, WEEE 2012/19/EU irányelv
Súly	Kb. 200 g (becslés)
Méretek	Nincs meghatározva

Gyakran ismételt kérdések - WXMPS MS Weller

Mi a Weller WXMPS MS forrasztópáka hőmérséklet tartománya?

A hőmérséklet tartomány 100 °C-tól 450 °C-ig (200 °F-tól 850 °F-ig).

Hogyan cseréljem a forrasztópáka csúcsát?

A csúcs cseréjét csak hidegen végezze. Várjon legalább 3 percet a kikapcsolás után, amíg a csúcs lehűl és a LED kijelző kialszik.

Használhatom ezt a forrasztópákát más állomásokkal?

Nem, ez a forrasztópáka kizárólag Weller tápegységekkel használható, különösen a WX Smart Station állomással.

Mekkora a WXMPS MS teljesítménye?

A felvett teljesítmény 40 W.

Hogyan aktiválom az automatikus kikapcsolás funkciót?

A szerszám belső használatérzékelővel rendelkezik, amely lehetővé teszi az automatikus kikapcsolás (stand-by) funkció beállítását. A beállítások a tápegység használati útmutatójában találhatók.

Milyen biztonsági óvintézkedéseket kell tennem?

Ne dolgozzon feszültség alatt lévő alkatrészeken, ne használja a szerszámot nedves környezetben, tartsa távol a gyermekeket, viseljen védőszemüveget és megfelelő ruházatot, és mindig eredeti Weller csúcsokat használjon.

Mit tegyek eltömődött fúvóka esetén?

Ne használjon eltömődött fúvókákat. A fúvókát csak hidegen cserélje.

Hol találok pótalkatrészeket?

Csak eredeti Weller pótalkatrészeket használjon. Ezeket hivatalos forgalmazóktól vagy a www.weller-tools.com weboldalon szerezheti be.

Mennyi a garancia időtartama?

A gyártási hibákra vonatkozó garancia 12 hónap a szállítástól számítva, feltéve, hogy a terméket rendeltetésszerűen használják, és nem történt jogosulatlan beavatkozás.

Hogyan tisztítsam a forrasztópákát?

Lehűlés után tisztítsa meg a csúcsot nedves szivaccsal vagy megfelelő tisztítószerrel. Ne használjon dörzsölő hatású anyagokat. Rendszeresen ellenőrizze a kábeleket és tömlőket.

HASZNÁLATI ÚTMUTATÓ WXMPS MS Weller

HU Eredeti használati utasítás fordítása

Tüzveszélyt idéz elő, ha letakarja a forrasztókészüléket, illetve a biztonsági pákatartót.

Tartsa a forrasztószerszámot biztonságos helyen.

Ne használja a kábelt olyan célokra, amelyekre az nem alkalmas. Nie wolno przenosić urządzenia trzymając je za kabel. Ne használja a kábelt arra, hogy kihúzza a dugót a csatlakozó aljzatból. Óvja a kábelt hötől, olajtól és éles szegélyektől.

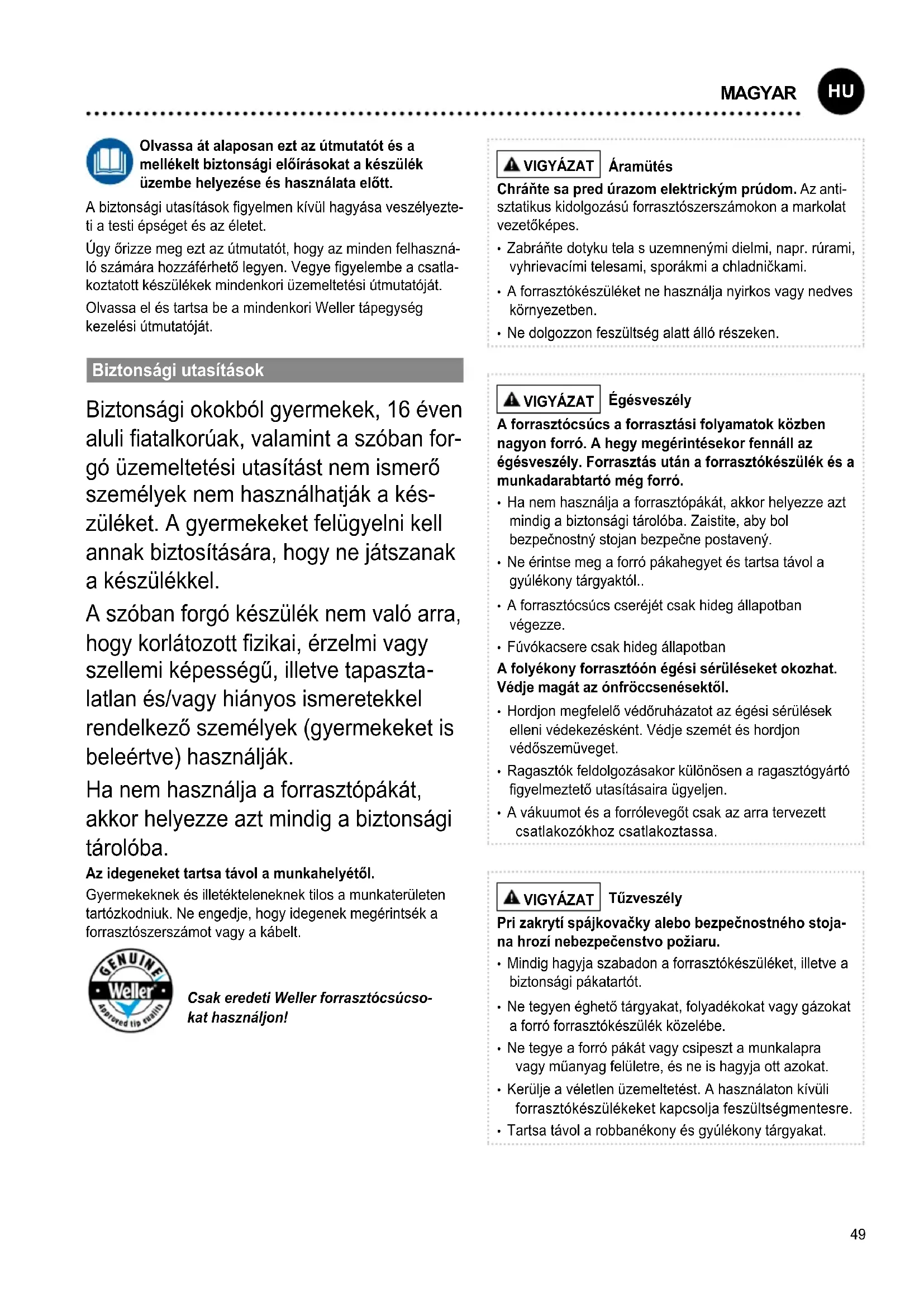

Olvassa át alaposan ezt az útmutatót és a mellékelt biztonsági előírásokat a készülék üzembe helyezése és használata előtt.

A biztonsági utasítások figyelmen kívül hagyása veszélyezte- ti a testi épséget és az életet.

Úgy őrizze meg ezt az útmutatót, hogy az minden felhasználó számára hozzáférhető legyen. Vegye figyelembe a csatlakoztatott készülékek mindenkori üzemeltetési útmutatóját.

Olvassa el és tartsa be a mindenkori Weller tápegység kezelési útmutatóját.

Biztonsági utasítások

Biztonsági okokból gyermekek, 16 éven aluli fiatalkorúak, valamint a szóban forgó üzemeltetési utasítást nem ismerő személyek nem használhatják a készüléket. A gyermekeket felügyelni kell annak biztosítására, hogy ne játszanak a készülékkel.

A szóban forgó készülék nem való arra, hogy korlátozott fizikai, érzelmi vagy szellemi képességű, illetve tapasztalatlan és/vagy hiányos ismeretekkel rendelkező személyek (gyermekeket is beleértve) használják.

Ha nem használja a forrasztópákát, akkor helyezze azt mindig a biztonsági tárolóba.

Az idegeneket tartsa távol a munkahelyétől.

Gyermekeknek és illetékteleneknek tilos a munkaterületen tartózkodniuk. Ne engedje, hogy idegenek megérintsék a forrasztószerszámot vagy a kábelt.

Csak eredeti Weller forrasztócsúcso- kat használjon!

VIGYÁZAT

Áramütés

Chránte sa pred úrazom elektrickým prúdom. Az antisztatikus kidolgozású forrasztószerszámokon a markolat vezetőképes.

• Zabráňte dotyku tela s uzemnenými dielmi, napr. rúrami, vyhrievacími telesami, sporákmi a chladničkami.
• A forrasztókészüléket ne használja nyirkos vagy nedves környezetben.
• Ne dolgozzon feszültség alatt álló részeken.

VIGYÁZAT

Égésveszély

A forrasztócsúcs a forrasztási folyamatok közben nagyon forró. A hegy megérintésekor fennáll az égésveszély. Forrasztás után a forrasztókészülék és a munkadarabtartó még forró.

• Ha nem használja a forrasztópákát, akkor helyezze azt mindig a biztonsági tárolóba. Zaistite, aby bol bezpečnostný stojan bezpečne postavený.
• Ne érintse meg a forró pákahegyet és tartsa távol a gyúlékony tárgyaktól..
• A forrasztócsúcs cseréjét csak hideg állapotban végezze.
• Fúvókacsere csak hideg állapotban

A folyékony forrasztóón égési sérüléseket okozhat. Védje magát az ónfröccsenésektől.

• Hordjon megfelelő védőruházatot az égési sérülések elleni védekezésként. Védje szemét és hordjon védőszemüveget.
• Ragasztók feldolgozásakor különösen a ragasztógyártó figyelmeztető utasításaira ügyeljen.
• A vákuumot és a forrólevegőt csak az arra tervezett csatlakozókhoz csatlakoztassa.

VIGYÁZAT

Tüzveszély

• Mindig hagyja szabadon a forrasztókészüléket, illetve a biztonsági pákatartót.
• Ne tegyen éghető tárgyakat, folyadékokat vagy gázokat a forró forrasztókészülék közelébe.
• Ne tegye a forró pákát vagy csipeszt a munkalapra vagy műanyag felületre, és ne is hagyja ott azokat.
• Kerülje a véletlen üzemeltetést. A használaton kívüli forrasztókészülékeket kapcsolja feszültségmentesre.
• Tartsa távol a robbanékony és gyúlékony tárgyakat.

Spájkovačku uschovajte na bezpečnom mieste. A használaton kívüli készülékeket és szerszámokat száraz, magasan fekvő, vagy zárt, gyermekek által el nem érhető helyen kell tárolni. A nem használt forrasztószerszámot kapcsolja feszültség- és nyomásmentes helyzetbe.

Bud'te opatrný. Figyeljen oda arra, amit csinál. Körültekintéssel végezze a munkáját. Spájkovačku nepoužívajte, keď ste nekoncentrovaný.

Vyhnite sa neobvyklému držaniu tela. Svoje pracovisko usporiadajte ergonomicky. Ügyeljen arra, hogy helyesen tartsa a szerszámot munkavégzés közben, mert a helytelen tartás sérülésekhez vezethet.

A forrasztószerszámot csak műszakilag kifogástalan állapotban szabad üzemeltetni. A védőberendezéseket nem szabad üzemen kívül helyezni.

Az üzemzavarokat és hibákat azonnal el kell háritani. A készülék/szerszám használata előtt gondosan ellenőrizze a védőberendezések hibátlan és megfelelő működését. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e és nem szorulnak-e, vagy nem sérültek-e az alkatrészek. A készülék kifogástalan működésének előfeltétele, hogy az egyes alkatrészek megfelelően legyenek összeszerelve, és megfeleljenek minden feltételnek.

A megfelelő szerszámot használja. Csak a tartozéklistán szereplő vagy a gyártó által engedélyezett tartozékokat vagy kiegészítő eszközöket használja. A WELLER tartozékokat vagy kiegészítő eszközöket csak eredeti WELLER készülékeken használja. Más szerszámok és más tartozékok használata sérülésveszélyt jelenthet az Ön számára.

Biztosítsa a szerszámot. A munkadarab rögzítéséhez használjon befogó szerkezeteket.

Használja a forrasztási füstelszívót. Ha rendelkezésre állnak a berendezések a forrasztási füst-elszívó csatlakoztatásához, győződjön meg ezek csatlakoztatásáról és helyes használatáról.

Rendeltetésszerű használat

A forrasztópákát kizárólag a használati útmutatóban megadott forrasztási és kiforrasztási célokra használja, az itt megadott feltételek szerint.

A forrasztópáka csakis a Weller tápegységeivel használható.

Ez a készülék csak szobahömérsékleten és beltérben használható. Óvja nedvességtől és közvetlen napsugárzástól.

Felhasználói csoportok

A különböző nagyfokú kockázatok és veszélyforrások miatt egyes munkafolyamatokat csak képzett szakemberek végezhetnek.

Munkafolyamat Felhasználói csoportok
A forrasztási paraméterek előírásai	Műszaki képzettségű szaks-zemélyzet
Elektromos alkatrészek cseréje	Villamos szakember
A karbantartási időintervallumok előírásai	Biztonsági szakember
Kezelés Szűrőcsere	Laikusok
Kezelés Szűrőcsere Elektromos alkatrészek cseréje	Műszaki tanulók egy képzett szakember irányítása és felügyelete mellett

Ápolás és karbantartás

VIGYÁZAT

Mielött bármilyen munkához kezd a gépen, áramtalanítsa (húzza ki a konnektorból)! Hagyja a berendezést lehülni.

Rendszeresen ellenőrizzen minden csatlakoztatott kábelt és tömlöt. A hibás villamos szerszámok minden további használatát azonnal fel kell függeszteni.

Az eltömödött fúvókák használata tilos.

Csak a Weller által kiképzett személyzet végezhet javításokat a készüléken.

Csak eredeti WELLER alkatrészeket használjon.

VIGYÁZAT

Égésveszély

- A pákahegyek csak akkor cserélhetők, ha hidegek.

A forrasztópákának kikapcsolt állapotban legalább 3 percen át a biztonsági pákatartóban kell maradnia, míg a pákahegy lehül. A LED állapotkijelzője legyen kikapcsolva

Hőmérséklet viselkedés

A forrasztóeszköz belső használatérzékelővel rendelkezik. Ezen keresztül állítható be az automata kikapcsolási funkció (stand-by). A beállítások az adott állomás üzemeltetési utasításában találhatók.

Garancia

A vevő szavatossági igényei a készülék vevőhöz történt kiszállításától számított egy év után elévülnek. Ez nem vonatkozik a vevő BGB (Német Szövetségi PTK) §§ 478, 479 szerinti viszontkereseti igényére.

Az általunk rendelkezésre bocsátott garancia értelmében csak akkor állunk jót, ha a készülék tulajdonságaira és tartósságára vonatkozó garanciát írásba foglaltuk és a „Garancia“ fogalma alatt bocsátottuk ki.

A garancia érvényét veszíti szakszerűtlen használat esetén, illetve ha szakképzetlen személyek végeznek rajta módosításokat.

További információkért kérjük, látogasson el a weboldalra www.weller-tools.com.

Szimbólumok

Figyelem!

Vigyázat! Égésveszély

Olvassa el a kezelési útmutatót!

Elektrosztatikusan veszélyeztetett alkatrészekhez alkalmas dizájn és munkahely

CE-jelölés

Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe! A használt villamos és elektronikai készülékekrol szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyujteni, és környezetbarát módon újra kell hasznosítani.

Müszaki Adatok

	Pico / Micro Ultra
Forrasztópáka WXMPS MS WXUPS MS
Hőmérséklet-tartomány °C	100 - 450	100 - 450
Hőmérséklet-tartomány °F	200 - 850	200 - 850
Teljesítményfelvétel 40 W 150 W
Hálózati feszültség 12 V / AC 24 V / AC
Felfűtési idő(50 °C-ról 350 °C-ra) (120 °F-ről 660 °F-re)	3 s 7 s
Csúcs típusa, gyártási sorozat RTMS MS / RTPS MS RTUS MS
Biztonsági pákatartó WSR 208 WSR 200
Tápegység WX Smart Station

A műszaki változtatások jogát fenntartjuk!

Egyesült királyságbeli megfelelőségi jelölés

Likvidácia

EU-megfelelőségi nyilatkozat

Kijelentjük, hogy a megnevezett termékek teljesítik a következő irányelvek előírásait:

A műszaki dokumentáció összeállítására jogosult személy.
