Produkttyp	Lödkolv (för WX-lödstation)
Märke	Weller
Modell	WXMPS MS
Temperaturområde	100 °C - 450 °C (200 °F - 850 °F)
Effektförbrukning	40 W
Matningsspänning	12 V AC
Temperaturökningstid (50°C till 350°C)	3 s
Kompatibel spets typ	RTMS MS (serie Pico/Micro Ultra)
Säkerhetsstöd	WSR 208
Kompatibel strömförsörjningsenhet	WX Smart Station
Huvudfunktioner	Lödning och avlödning, automatisk avstängning (stand-by) via användningssensor, antistatisk design (ESD)
Underhåll och rengöring	Byt spets endast när den är kall; byt munstycken när de är kalla; använd inte igensatta munstycken; kontrollera regelbundet kablar och slangar.
Säkerhet	Täck inte över enheten; använd inte i fuktig miljö; arbeta inte på spänningssatta delar; håll utom räckhåll för barn; använd endast original Weller-spetsar; använd skydd (glasögon, kläder).
Reservdelar och reparerbarhet	Använd endast originalreservdelar; reparationer av utbildad Weller-personal.
Garanti	12 månader från leverans (exklusive tillverkningsfel)
Standarder och överensstämmelse	CE-märkning, brittisk överensstämmelse, WEEE-direktiv 2012/19/EU
Vikt	Cirka 200 g (uppskattning)
Mått	Ej specificerad

Vanliga frågor - WXMPS MS Weller

Vilken är temperaturintervallet för lödkolven Weller WXMPS MS?

Temperaturintervallet är 100 °C till 450 °C (200 °F till 850 °F).

Hur byter jag spetsen på lödkolven?

Spetsbyte ska endast göras när den är kall. Vänta minst 3 minuter efter avstängning tills spetsen har svalnat och LED-displayen är släckt.

Kan jag använda denna lödkolv med andra stationer?

Nej, denna lödkolv är utformad för att användas uteslutande med Weller-strömförsörjningsenheter, särskilt WX Smart Station.

Vilken effekt har WXMPS MS?

Effektförbrukningen är 40 W.

Hur aktiverar jag funktionen för automatisk avstängning?

Verktyget har en intern användningssensor som gör det möjligt att ställa in en funktion för automatisk avstängning (stand-by). Inställningarna finns i bruksanvisningen för strömförsörjningsstationen.

Vilka säkerhetsåtgärder bör jag vidta?

Arbeta inte på spänningssatta delar, använd inte verktyget i fuktig miljö, håll barn borta, bär skyddsglasögon och lämpliga kläder, och använd alltid original Weller-spetsar.

Vad gör jag om munstycket är igensatt?

Använd inte igensatta munstycken. Byt munstycket endast när det är kallt.

Var kan jag hitta reservdelar?

Använd endast originalreservdelar från Weller. Du kan få dem från auktoriserade återförsäljare eller på webbplatsen www.weller-tools.com.

Vilken är garantitiden?

Garantin för tillverkningsfel är 12 månader från leverans, förutsatt att användningen är korrekt och utan obehöriga ingrepp.

Hur rengör jag lödkolven?

Efter avsvalning, rengör spetsen med en fuktig svamp eller lämpligt rengöringsmedel. Använd inte slipande produkter. Kontrollera regelbundet kablar och slangar.

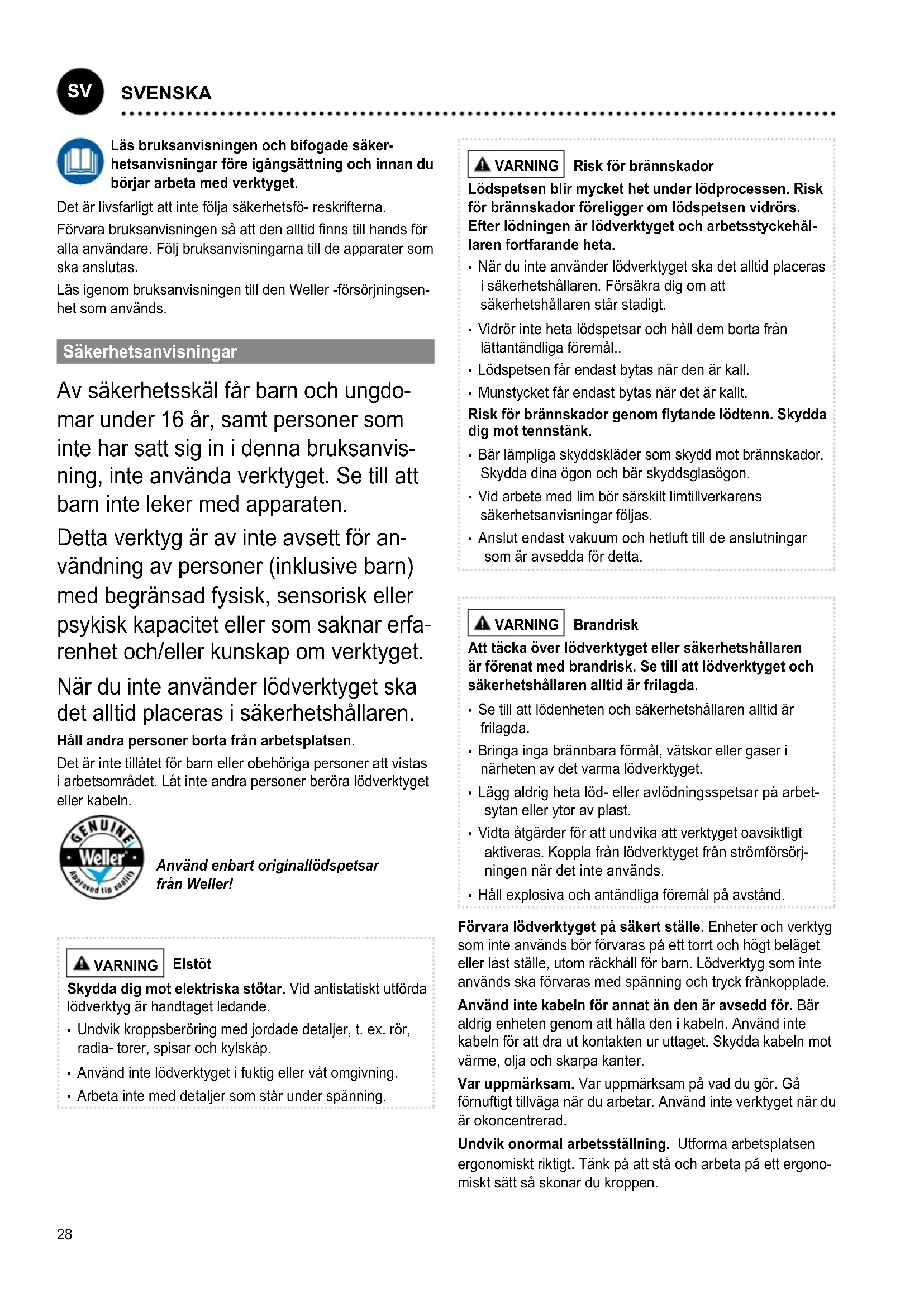

BRUKSANVISNING WXMPS MS Weller

SV Översättning av bruksanvisning i original

Läs bruksanvisningen och bifogade säker- hetsanvisningar före igångsättning och innan du börjar arbeta med verktyget.

Det är livsfarligt att inte följa säkerhetsfö- reskrifterna.

Förvara bruksanvisningen så att den alltid finns till hands för alla användare. Följ bruksanvisningarna till de apparater som ska anslutas.

Läs igenom bruksanvisningen till den Weller -försörjningsenhet som används.

Av säkerhetsskäl får barn och ungdomar under 16 år, samt personer som inte har satt sig in i denna bruksanvisning, inte använda verktyget. Se till att barn inte leker med apparaten.

Detta verktyg är av inte avsett för användning av personer (inklusive barn) med begränsad fysisk, sensorisk eller psykisk kapacitet eller som saknar erfa- renhet och/eller kunskap om verktyget.

När du inte använder lödverktyget ska det alltid placeras i säkerhetshållaren.

Håll andra personer borta från arbetsplatsen.

Det är inte tillåtet för barn eller obehöriga personer att vistas i arbetsområdet. Låt inte andra personer beröra lödverktyget eller kabeln.

Använd enbart originallödspetsar från Weller!

WARNING

Elstöt

Skydda dig mot elektriska stötar. Vid antistatiskt utförda lödverktyg är handtaget ledande.

• Undvik kroppssberöring med jordade detaljer, t. ex. rör, radia- torer, spisar och kylskåp.
• Använd inte lödverktyget i fuktig eller våt omgivning.
• Arbeta inte med detaljer som står under spänning.

WARNING

Risk för brännskador

Lödspetsen blir mycket het under lödprocessen. Risk för brännskador föreligger om lödspetsen vidrörs. Efter lödningen är lödverktyget och arbetsstyckehållaren fortfarande heta.

• När du inte använder lödverktyget ska det alltid placeras i säkerhetshållaren. Försäkra dig om att säkerhetshållaren står stadigt.
• Vidrör inte heta lödspetsar och håll dem borta från lättantändliga föremål..
• Lödspetsen får endast bytas när den är kall.
• Munstycket får endast bytas när det är kallt.

Risk för brännskador genom flytande lödtenn. Skydda dig mot tennstänk.

• Bär lämpliga skyddskläder som skydd mot brännskador. Skydda dina ögon och bär skyddsglasögon.
• Vid arbete med lim bör särskilt limtillverkarens säkerhetsanvisningar följas.
• Anslut endast vakuum och hetluft till de anslutningar som är avsedda för detta.

WARNING

Brandrisk

Att täcka över lödverktyget eller säkerhetshållaren är förenat med brandrisk. Se till att lödverktyget och säkerhetshållaren alltid är frilagda.

• Se till att lödenheten och säkerhetshållaren alltid är frilagda.
• Bringa inga brännbara förmål, vätskor eller gaser i närheten av det varma lödverktyget.
• Lägg aldrig heta löd- eller avlödningsspetsar på arbetsytan eller ytor av plast.
• Vidta åtgärder för att undvika att verktyget oavsiktligt aktiveras. Koppla från lödverktyget från strömförsörjningen när det inte används.
• Håll explosiva och antändliga föremål på avständ.

Förvara lödverktyget på säkert ställe. Enheter och verktyg som inte används bör förvaras på ett torrt och högt beläget eller låst ställe, utom räckhåll för barn. Lödverktyg som inte används ska förvaras med spänning och tryck frånkopplade.

Använd inte kabeln för annat än den är avsedd för. Bär aldrig enheten genom att hålla den i kabeln. Använd inte kabeln för att dra ut kontakten ur uttaget. Skydda kabeln mot värme, olja och skarpa kanter.

Var uppmärksam. Var uppmärksam på vad du gör. Gå förnuftigt tillväga när du arbetar. Använd inte verktyget när du är okoncentrerad.

Undvik onormal arbetsställning. Utforma arbetsplatsen ergonomiskt riktigt. Tänk på att stå och arbeta på ett ergonomiskt sätt så skonar du kroppen.

Lödverktyget får endast tas i drift när den är i fullgott tekniskt skick. Skyddsanordningar får inte tas ur drift.

Fel och defekter måste omedelbart åtgärdas. Innan du börjar använda enheten/verktyget måste du alltid noggrant kontrollera att skyddsanordningarna är i gott skick och fungerar som de ska. Kontrollera att rörliga delar fungerar som de ska och att de inte har fastnat, samt att inga delar är skadade. Samtliga delar ska monteras korrekt och uppfylla alla krav. Endast på så vis kan enhetens felfria funktion garanteras.

Använd rätt verktyg. Använd endast tillbehör och tillsatsenheter som finns i tillbehörslistan eller som godkänts av tillverkaren. Använd endast tillbehör och tillsatsenheter från WELLER på originalenheter från WELLER. Om du använder andra verktyg eller andra tillbehör kan det innebära risk för personskada.

Säkra verktyget. Använd fastspänningsanordningar till att hålla fast arbetsstycket.

Använd lödröksutsug. Om det finns anordningar för anslutning av lödröksutsug tillgängliga, kontrollera att dessa är anslutna och att de används på rätt sätt.

Använd Maskinen Enligt Anvisningarna

Använd lödkolven endast för de ändamål som anges i bruksanvisningen för lödning och avlödning under de villkor som anges här.

Lödkolven får endast användas tillsammans med försörjningsenhet Weller.

Denna enhet får endast användas inomhus i rumstemperatur. Skydda det från fukt och direkt solljus.

Användarkategorier

Vissa arbetsmoment innebär en större olycksrisk och får därför endast utföras av utbildad fackpersonal.

Arbetsmoment Användarkategorier

Inställning av lödparametrar	Fackpersonal med teknisk utbildning
Byte av elektriska reservdelar	Elektriker
Inställning av underhålls-intervall	Säkerhetsexpert
OperatörByte av filter	Lekman
OperatörByte av filterByte av elektriska reservdelar	Tekniklärlingar under överin-seende av utbildad fackman

skötsel och underhåll

▲ VARNING

Tag ut kontakten ur vägguttaget, om maskinen skall åtgärdas. Låt apparaten svalna.

Kontrollera regelbundet alla anslutna kablar och slangar. Skadade elverktyg måste omedelbart tas ur bruk.

Tilltäppta munstycken får inte användas.

Reparationer måste utföras av personer som har utbildats av Weller.

Använd endast originalreservdelar.

WARNING

Risk för brännskador

- Lödspetsar får endast bytas i kallt tillstånd.

När du kopplar från lödverktyget bör du alltid låta det vila i säkerhetshållaren under minst tre minuter så att det hinner svalna. Statuslampan ska visa att verktyget är frånkopplat.

Temperaturuppförande

Lödverktyget är försett med en intern driftsensor. Med hjälp av den kan en automatisk avstängningsfunktion ställas in (stand-by). Inställningen beskrivs i lödstationens aktuella bruksanvisning.

Garanti

Köparen kan reklamera produkten upp till ett år efter det att den har levererats. Detta gäller inte köparens ångerrätt enligt §§ 478, 479 BGB.

Vi tar enbart ansvar för den av oss utfärdade garantin om kvalitets- och hållbarhetsgaranti skriftligen har angivits av oss under begreppet "garanti".

Om verktyget har använts felaktigt eller om okvalificerade personer har gjort ingrepp i det, upphör garantin att gälla.

Mer information hittar du på

www.weller-tools.com.

Symboler

Varning!

Varning! Risk för brännskador

Läs bruksanvisningen!

ESD-korrekt design och ESD-korrekt arbetsplats

CE-märket

Britiskt konformitetsmärke

Avfallshantering

Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.

Tekniska Data

	Pico / Micro Ultra
Lödkolvar WXMPS MS WXUPS MS
Temperaturområde °C	100 - 450	100 - 450
Temperaturområde °F	200 - 850	200 - 850
Upptagen effekt 40 W 150 W
Nätspänning 12 V / AC 24 V / AC
Uppvärmningstid(50 °C till 350 °C) (120 °F till 660 °F)	3 s 7 s
Spetstyp serie RTMS MS / RTPS MS RTUS MS
Säkerhetshållare WSR 208 WSR 200
Försörjningsenhet WX Smart Station

Med reservation för tekniska ändringar.

EU-försäkran om överensstämmelse

Vi deklarerar att de betecknade produkterna uppfyller bestämmelserna i följande riktlinjer:

Bemyndigar sammanställning av tekniskt underlag.
