Producttype	Soldeerbout (voor soldeerstation WX)
Merk	Weller
Model	WXMPS MS
Temperatuurbereik	100 °C - 450 °C (200 °F - 850 °F)
Opgenomen vermogen	40 W
Voedingsspanning	12 V AC
Opwarmtijd (50°C tot 350°C)	3 s
Compatibel punttype	RTMS MS (Pico/Micro Ultra-serie)
Veiligheidshouder	WSR 208
Compatibele voedingseenheid	WX Smart Station
Belangrijkste functies	Solderen en desolderen, automatische uitschakeling (stand-by) via gebruiksensor, antistatisch ontwerp (ESD)
Onderhoud en reiniging	Punt alleen vervangen als het koud is; mondstukken alleen vervangen als ze koud zijn; geen verstopte mondstukken gebruiken; kabels en slangen regelmatig controleren.
Veiligheid	Bedek het apparaat niet; niet gebruiken in vochtige omgeving; niet werken aan spanningvoerende delen; buiten bereik van kinderen houden; alleen originele Weller-punten gebruiken; beschermende uitrusting dragen (bril, kleding).
Onderdelen en repareerbaarheid	Alleen originele reserveonderdelen gebruiken; reparaties door Weller-opgeleid personeel.
Garantie	12 maanden vanaf levering (behalve fabricagefouten)
Normen en conformiteit	CE-markering, Britse conformiteit, WEEE-richtlijn 2012/19/EU
Gewicht	Ongeveer 200 g (schatting)
Afmetingen	Niet gespecificeerd

Veelgestelde vragen - WXMPS MS Weller

Wat is het temperatuurbereik van de Weller WXMPS MS soldeerbout?

Het temperatuurbereik is 100 °C tot 450 °C (200 °F tot 850 °F).

Hoe vervang ik de punt van de soldeerbout?

De punt mag alleen worden vervangen als deze koud is. Wacht na het uitschakelen ten minste 3 minuten totdat de punt is afgekoeld en de LED-display is uitgeschakeld.

Kan ik deze soldeerbout met andere stations gebruiken?

Nee, deze soldeerbout is ontworpen om uitsluitend te worden gebruikt met Weller-voedingseenheden, met name de WX Smart Station.

Wat is het vermogen van de WXMPS MS?

Het opgenomen vermogen is 40 W.

Hoe activeer ik de automatische uitschakelfunctie?

Het gereedschap heeft een interne gebruiksensor waarmee een automatische uitschakelfunctie (stand-by) kan worden ingesteld. De instellingen vindt u in de handleiding van het voedingstation.

Welke veiligheidsmaatregelen moet ik nemen?

Werk niet aan spanningvoerende delen, gebruik het gereedschap niet in een vochtige omgeving, houd kinderen uit de buurt, draag een veiligheidsbril en geschikte kleding, en gebruik altijd originele Weller-punten.

Wat te doen bij een verstopt mondstuk?

Gebruik geen verstopte mondstukken. Vervang het mondstuk alleen als het koud is.

Waar kan ik reserveonderdelen vinden?

Gebruik alleen originele Weller-reserveonderdelen. U kunt deze verkrijgen bij erkende dealers of op de website www.weller-tools.com.

Wat is de garantieperiode?

De garantie op fabricagefouten is 12 maanden vanaf levering, onder voorbehoud van correct gebruik en zonder ongeautoriseerde aanpassingen.

Hoe maak ik de soldeerbout schoon?

Na afkoeling reinigt u de punt met een vochtige spons of een geschikt reinigingsmiddel. Gebruik geen schurende producten. Controleer regelmatig de kabels en slangen.

GEBRUIKSAANWIJZING WXMPS MS Weller

NL Vertaling van de oorspronkelijke gebruiksaanwijzing

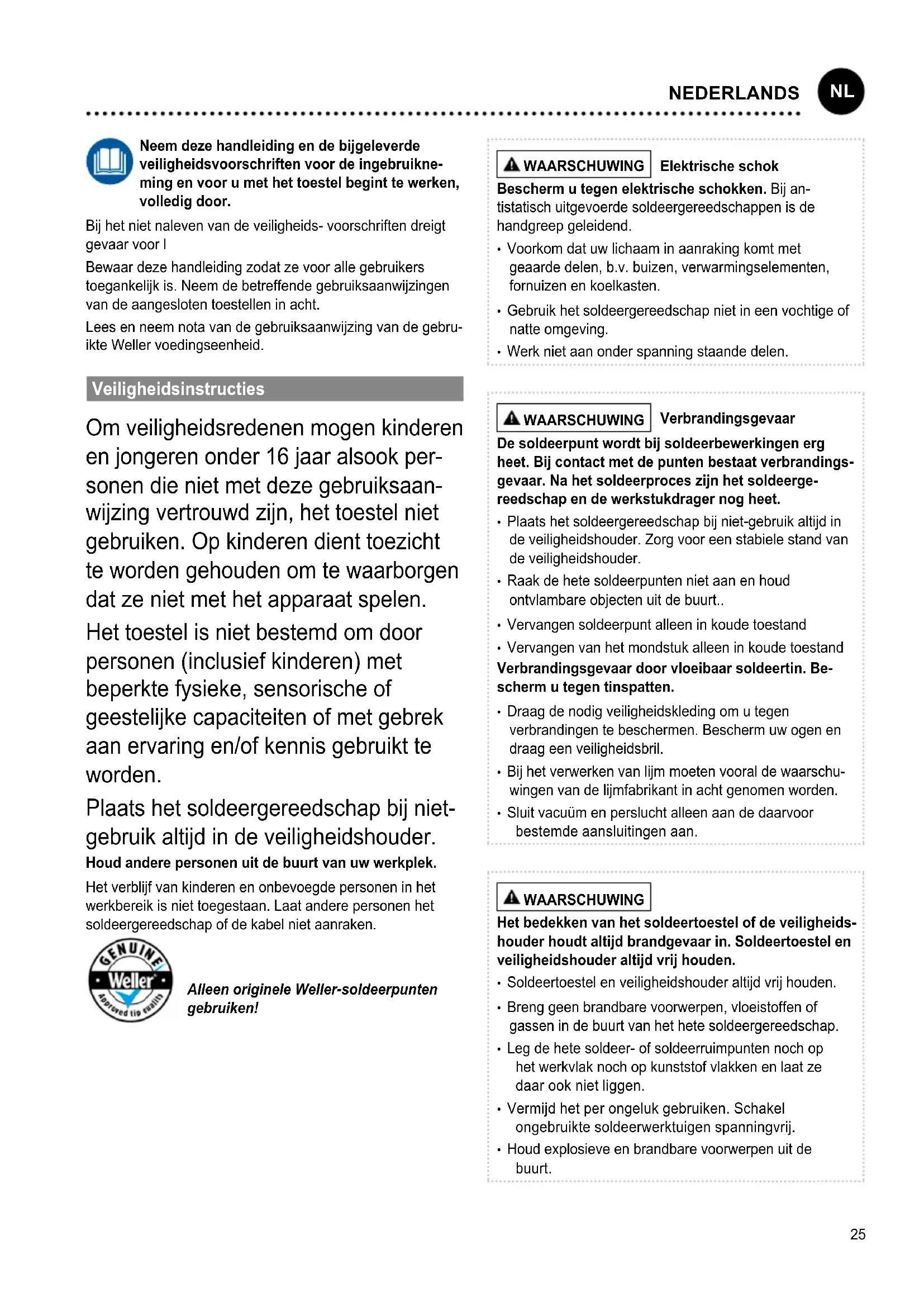

Neem deze handleiding en de bijgeleverde veiligheidsvoorschriften voor de ingebruikne- ming en voor u met het toestel begint te werken, volledig door.

Bij het niet naleven van de veiligheids- voorschriften dreigt gevaar voor I

Bewaar deze handleiding zodat ze voor alle gebruikers toegankelijk is. Neem de betreffende gebruiksaanwijzingen van de aangesloten toestellen in acht.

Lees en neem nota van de gebruiksaanwijzing van de gebruikte Weller voedingseenheid.

Veiligheidsinstructies

Om veiligheidsredenen mogen kinderen en jongeren onder 16 jaar alsook personen die niet met deze gebruiksaanwijzing vertrouwd zijn, het toestel niet gebruiken. Op kinderen dient toezicht te worden gehouden om te waarborgen dat ze niet met het apparaat spelen.

Het toestel is niet bestemd om door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke capaciteiten of met gebrek aan ervaring en/of kennis gebruikt te worden.

Plaats het soldeergereedschap bij niet- gebruik altijd in de veiligheidshouder.

Houd andere personen uit de buurt van uw werkplek.

Het verblijf van kinderen en onbevoegde personen in het werkbereik is niet toegestaan. Laat andere personen het soldeergereedschap of de kabel niet aanraken.

Alleen originele Weller-soldeerpunten gebruiken!

WAARSCHUWING

Elektrische schok

Bescherm u tegen elektrische schokken. Bij antistatisch uitgevoerde soldeergereedschappen is de handgreep geleidend.

• Voorkom dat uw lichaam in aanraking komt met geaarde delen, b.v. buizen, verwarmingselementen, fornuizen en koelkasten.
• Gebruik het soldeergereedschap niet in een vochtige of natte omgeving.
• Werk niet aan onder spanning staande delen.

WAARSCHUWING

Verbrandingsgevaar

De soldeerpunt wordt bij soldeerbewerkingen erg heet. Bij contact met de punten bestaat verbrandings- gevaar. Na het soldeerproces zijn het soldeerge- reedschap en de werkstukdrager nog heet.

• Plaats het soldeergereedschap bij niet-gebruik altijd in de veiligheidshouder. Zorg voor een stabiele stand van de veiligheidshouder.
• Raak de hete soldeerpunten niet aan en houd ontvlambare objecten uit de buurt..
• Vervangen soldeerpunt alleen in koude toestand
• Vervangen van het mondstuk alleen in koude toestand Verbrandingsgevaar door vloeibaar soldeertin. Bescherm u tegen tinspatten.
• Draag de nodig veiligheidskleding om u tegen verbrandingen te beschermen. Bescherm uw ogen en draag een veiligheidsbril.
• Bij het verwerken van lijm moeten vooral de waarschuwingen van de lijmfabrikant in acht genomen worden.
• Sluit vacuum en perslucht alleen aan de daarvoor bestemde aansluitingen aan.

WAARSCHUWING

Het bedekken van het soldeertoestel of de veiligheids- houder houdt altijd brandgevaar in. Soldeertoestel en veiligheidshouder altijd vrij houden.

• Soldeertoestel en veiligheidshouder altijd vrij houden.
• Breng geen brandbare voorwerpen, vloeistoffen of gassen in de buurt van het hete soldeergereedschap.
• Leg de hete soldeer- of soldeerruimpunten noch op het werkvlak noch op kunststof vlakken en laat ze daar ook niet liggen.
• Vermijd het per ongeluk gebruiken. Schakel ongebruikte soldeerwerktuigen spanningvrij.
• Houd explosieve en brandbare voorwerpen uit de buurt.

Bewaar uw soldeergereedschap op een veilige plek.

Ongebruikte toestellen en gereedschappen moeten op een droge, hoog gelegen of afgesloten plaats buiten het bereik van kinderen bewaard worden. Schakel ongebruikte soldeerwerktuigen spannings- en drukvrij.

Gebruik de kabel niet voor toepassingen waarvoor het niet bestemd is. Draag het toestel nooit aan de kabel.

Gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe randen.

Wees aandachtig. Let erop wat u doet. Ga met verstand aan het werk. Gebruik het soldeergereedschap niet als u niet geconcentreerd bent.

Vermijd abnormale lichamshouding. Zorg voor een ergonomische werkplek. Vermijd houdingsfouten bij het werken, houdingsfouten veroorzaken houdingsschade.

Het soldeergereedschap mag enkel in een technisch perfecte staat in gebruik genomen worden. Veiligheidsinrichtingen mogen niet buiten bedrijf gesteld worden.

Storingen en defecten moeten onmiddellijk verholpen worden. Voor elk gebruik van het toestel/werktuig moeten veiligheidsinrichtingen zorgvuldig op hun perfecte en reglementaire werking onderzocht worden. Controleer of de bewegende delen perfect functioneren en niet klemmen en of delen beschadigd zijn. Alle delen moeten juist gemonteerd zijn en aan alle voorwaarden voldoen om het perfecte gebruik van het toestel te garanderen.

Gebruik het juiste werktuig. Gebruik alleen toebehoren of hulptoestellen die in de toebehorenlijst vermeld of door de fabrikant vrijgegeven zijn. Gebruik WELLER toebehoren of hulptoestellen alleen aan originele WELLER-toestellen. Het gebruik van andere werktuigen en ander toebehoren kan verwondingsgevaar voor u betekenen.

Beveilig het werktuig. Gebruik spaninrichtingen om het werkstuk vast te houden.

Gebruik een soldeerrookafzuiging. Als inrichtingen voor het aansluiten van soldeerrookafzuigingen voorhanden zijn, controleer dan of deze aangesloten en juist gebruikt worden.

Voorgeschreven Gebruik Van Het Systeem

Gebruik de soldeerbout uitsluitend conform de in de gebruiksaanwijzing beschreven bestemming voor het solderen en soldeerruimen onder de hier opgegeven omstandigheden.

De soldeerbout mag alleen met de Weller voedingseenhe- den gebruikt worden.

Dit toestal mag alleen bij kamertemperatuur en in binnen- ruimtes gebruikt worden. Tegen vocht en direct zonlicht beschermen.

Gebruikersgroepen

Wegens verschillend hoge risico's en gevaren mogen sommige handelingen alleen door geschoolde vaklui uitgevoerd worden.

Handeling Gebruikersgroepen

Opgave van de soldeerparameters	Vakpersoneel met technische opleiding
Vervangen van elektrische reserveonderdelen	Elektrotechnicus
Opgave van onderhouds-intervallen	Veiligheidskracht
BedienenWissel van de filter	Leek
BedienenWissel van de filterVervangen van elektrische reserveonderdelen	Technische leerling onder leiding en toezicht van een opgeleide vakman

onderhouden

⚠ WAARSCHUWING

Voor alle werkzaamheden aan het apparaat de stekker uit het stopcontact nemen. Toestel laten afkoelen.

Controleer regelmatig alle aangesloten kabels en slangen.

Beschadigde elektrische gereedschappen onmiddellijk buiten bedrijf stellen.

Verstopte mondstukken mogen niet gebruikt worden.

Reparaties moeten door personen uitgevoerd worden die door Weller zijn opgeleid.

Gebruik alléén origineel toebehoren en originele onderdelen.

⚠ WAARSCHUWING

Verbrandingsgevaar

- Soldeerpunten mogen alleen vervangen worden als ze koud zijn.

Het soldeerwerktuig moet in uitgeschakelde toestand minstens 3 minuten in de veiligheidshouder blijven tot de soldeerpunt afgekoeld is. LED-statusindicatie moet uit zijn.

Temperatuurgedrag

Het soldeergereedschap beschikt over een interne gebruikssensor. Hiermee kan een automatische uitschakelfunctie ingesteld worden (stand-by). De instellingen zijn in de betreffende stationgebruiksaanwijzingen terug te vinden.

Garantie

Aanspraak op garantie van de koper verjaart een jaar na levering van het product. Dit geldt niet voor regresrecht van de koper volgens §§ 478, 479 BGB.

Voor een door ons verleende garantie zijn we alleen aansprakelijk als de kwaliteits- of houdbaarheidsgarantie door ons schriftelijk en met vermelding van het begrip „Garantie“ afgegeven werd.

De garantie vervalt bij ondeskundig gebruik en als door ongekwalificeerde personen ingrepen uitgevoerd werden.

Gelieve u te informeren op www.weller-tools.com.

Symbolen

Attentie!

Waarschuwing! Verbrandingsgevaar

Bedieningshandleiding lezen!

ESD-conform design en ESD-conforme werkplek

CE-teken

Brits symbool van overeenstemming

Afvoer

Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en lektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

Technische Gegevens

	Pico / Micro Ultra
Soldeerbout WXMPS MS WXUPS MS
Temperatuurbereik °C	100 - 450	100 - 450
Temperatuurbereik °F	200 - 850	200 - 850
Opgenomen vermogen 40 W 150 W
Netspanning 12 V / AC 24 V / AC
Opwarmingstijd(50°C naar 350°C) (120°F naar 660°F)	3 s 7 s
Punttype serie RTMS MS / RTPS MS RTUS MS
Veiligheidsvak WSR 208 WSR 200
Voedingseenheid WX Smart Station

Technische wijzigingen voorbehouden!

EU-conformiteitsverklaring

We verklaren dat de beschreven producten de bepalingen van volgende richtlijnen vervullen:

Gevolmachtigd om de technische documenten samen te stellen.
