WXMPS MS - Keevitusmasin Weller - Tasuta kasutusjuhend

Toote tüüp	Jootekolb (WX jootmise jaama jaoks)
Bränd	Weller
Mudel	WXMPS MS
Temperatuurivahemik	100 °C - 450 °C (200 °F - 850 °F)
Võimsustarve	40 W
Toitepinge	12 V AC
Temperatuuri tõusu aeg (50°C kuni 350°C)	3 s
Ühilduv otsiku tüüp	RTMS MS (Pico/Micro Ultra seeria)
Ohutushoidik	WSR 208
Ühilduv toiteüksus	WX Smart Station
Peamised funktsioonid	Jootmine ja joote eemaldamine, automaatne seiskamine (ooterežiim) kasutusanduri abil, antistaatiline disain (ESD)
Hooldus ja puhastus	Vahetage otsik ainult külmalt; vahetage düüsid külmalt; ärge kasutage ummistunud düüse; kontrollige regulaarselt kaableid ja voolikuid.
Ohutus	Ärge katke seadet; ärge kasutage niiskes keskkonnas; ärge töötage pingestatud osadel; hoidke lastele kättesaamatus kohas; kasutage ainult originaalseid Welleri otsikuid; kandke kaitsevahendeid (prillid, riided).
Varuosad ja parandatavus	Kasutage ainult originaalseid varuosi; parandused Welleri koolitatud personali poolt.
Garantii	12 kuud alates tarnekuupäevast (välja arvatud tootmisvead)
Standardid ja vastavus	CE märgis, Ühendkuningriigi vastavus, WEEE direktiiv 2012/19/EU
Kaal	Umbes 200 g (hinnang)
Mõõtmed	Täpsustamata

Korduma kippuvad küsimused - WXMPS MS Weller

Mis on Weller WXMPS MS jootekolvi temperatuurivahemik?

Temperatuurivahemik on 100 °C kuni 450 °C (200 °F kuni 850 °F).

Kuidas vahetada jootekolvi otsikut?

Otsiku vahetamine peab toimuma ainult külmalt. Oodake pärast väljalülitamist vähemalt 3 minutit, kuni otsik on jahtunud ja LED-ekraan kustunud.

Kas ma saan seda jootekolbi kasutada teiste jaamadega?

Ei, see jootekolb on mõeldud kasutamiseks ainult Welleri toiteüksustega, eriti WX Smart Station.

Mis on WXMPS MS võimsus?

Võimsustarve on 40 W.

Kuidas aktiveerida automaatse seiskamise funktsiooni?

Tööriistal on sisemine kasutusandur, mis võimaldab reguleerida automaatse seiskamise (ooterežiimi) funktsiooni. Seaded leiate toitejaama juhendist.

Milliseid ohutusmeetmeid peaksin võtma?

Ärge töötage pingestatud osadel, ärge kasutage tööriista niiskes keskkonnas, hoidke lapsed eemal, kandke kaitseprille ja sobivaid riideid ning kasutage alati originaalseid Welleri otsikuid.

Mida teha ummistunud düüsi korral?

Ärge kasutage ummistunud düüse. Vahetage düüs ainult külmalt.

Kust leian varuosi?

Kasutage ainult originaalseid Welleri varuosi. Saate neid volitatud edasimüüjatelt või veebisaidilt www.weller-tools.com.

Kui pikk on garantiiaeg?

Tootmisvigade garantii on 12 kuud alates tarnekuupäevast, eeldusel et seadet kasutatakse vastavalt juhistele ja ilma volitamata muudatusteta.

Kuidas puhastada jootekolbi?

Pärast jahtumist puhastage otsikut niiske käsna või sobiva puhastusvahendiga. Ärge kasutage abrasiivseid aineid. Kontrollige regulaarselt kaableid ja voolikuid.

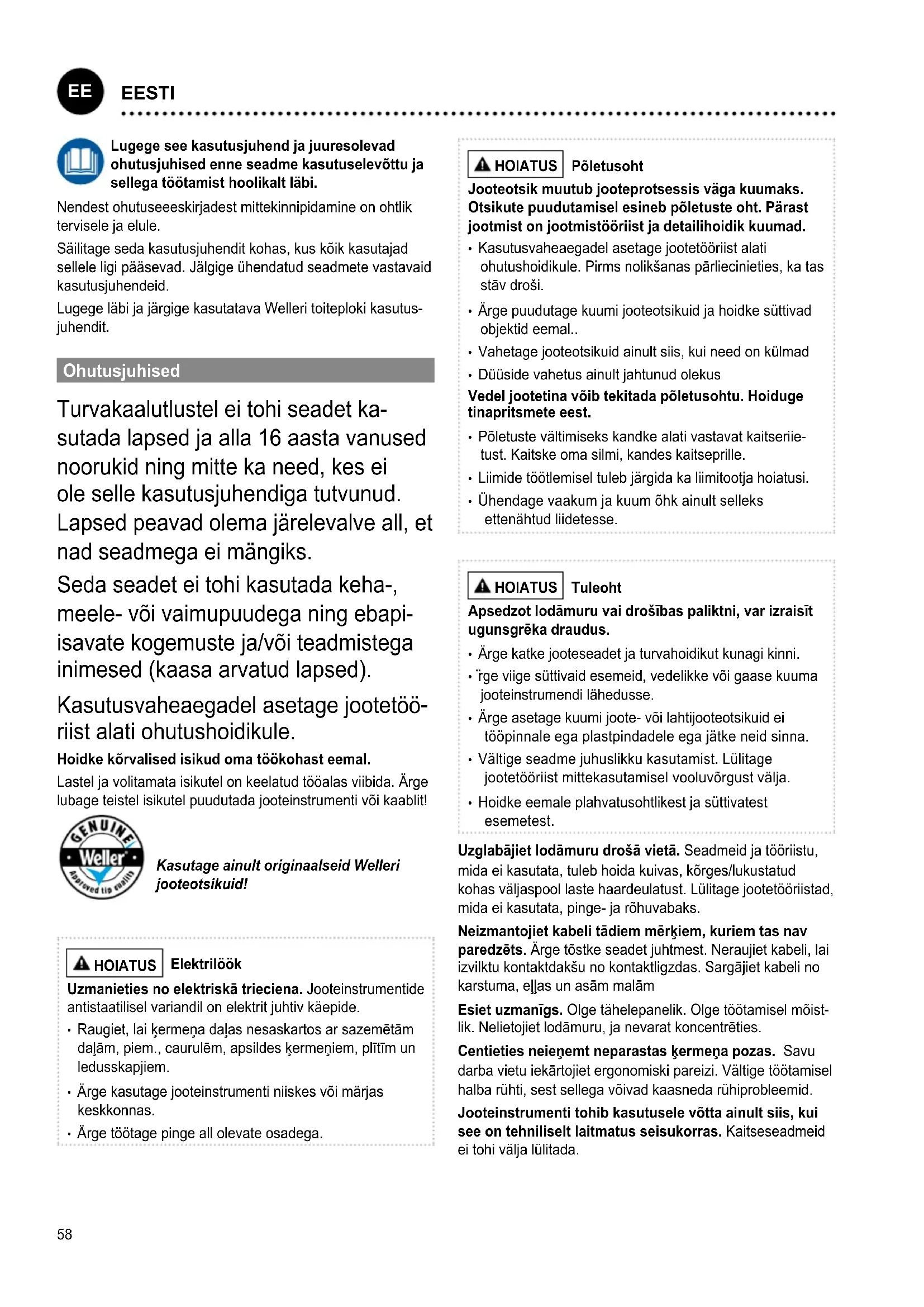

KASUTUSJUHEND WXMPS MS Weller

EE Algupärase kasutusjuhendi tõlge

LV Instrukciju tulkojumam no oriğinālvalodas

Jooteseadme või turvahoidiku kinnikatmisel tekib tulekahjuoht. Ärge katke jooteseadet ja turvahoidikut kunagi kinni.

Ärge kasutage kaablit selleks mitte ettenähtud eesmärkidel. Orodja nikoli ne prenašajte tako, da ga držite za kabel. Ärge kasutage kaablit pistiku pistikupesast väljatömbamiseks. Kaitske kaablit kuumuse, öli ja teravate servade eest.

Olge tähelepanelikud. Bodite osredotočeni na to, kar delate. Pri delu bodite zbrani. Ärge kasutage jooteinstrumenti, kui te ei ole keskendunud.

Vältige ebanormaalset kehahoiakut. Kujundage oma töökoht ergonoomiliselt öigesti ja vältige töötamisel ebaõiget.

Lugege see kasutusjuhend ja juuresolevad ohutusjuhised enne seadme kasutuselevõttu ja sellega töötamist hoolikalt läbi.

Nendest ohutuseeeskirjadest mittekinnipidamine on ohtlik tervisele ja elule.

Säilitage seda kasutusjuhendit kohas, kus köik kasutajad sellele ligi pääsevad. Jälgige ühendatud seadmete vastavaid kasutusjuhendeid.

Lugege läbi ja järgige kasutatava Welleri toiteploki kasutusjuhendit.

Ohutusjuhised

Turvakaalutlustel ei tohi seadet kasutada lapsed ja alla 16 aasta vanused noorukid ning mitte ka need, kes ei ole selle kasutusjuhendiga tutvunud. Lapsed peavad olema järelevalve all, et nad seadmega ei mängiks.

Seda seadet ei tohi kasutada keha-, meele- või vaimupuudega ning ebapiisavate kogemuste ja/või teadmistega inimesed (kaasa arvatud lapsed).

Kasutusvaheaegadel asetage jootetöö-riist alati ohutushoidikule.

Hoidke kõrvalised isikud oma töökohast eemal.

Lastel ja volitamata isikutel on keelatud tööalas viibida. Ärge lubage teistel isikutel puudutada jooteinstrumenti või kaablit!

Kasutage ainult originaalseid Welleri jooteotsikuid!

HOIATUS

Elektrilöök

Uzmanieties no elektriskā trieciena. Jooteinstrumentide antistaatilisel variandil on elektrit juhtiv käepide.

• Raugiet, lai kermena dajas nesaskartos ar sazemētām dājām, piem., caurulēm, apsildes kermeniem, plītīm un ledusskapjiem.
• Ärge kasutage jooteinstrumenti niiskes või märjas keskkonnas.
• Ärge töötage pinge all olevate osadega.

HOIATUS

Põletusoht

Jooteotsik muutub jooteprotssis väga kuumaks. Otsikute puudutamisel esineb põletuste oht. Pärast jootmist on jootmistööriist ja detailihoidik kuumad.

• Kasutusvaheaegadel asetage jootetööriist alati ohutushoidikule. Pirms nolikšanas pärliecinieties, ka tas stāv droši.
• Ärge puudutage kuumi jooteotsikuid ja hoidke süttivad objektid eemal..
  • Vahetage jooteotsikuid ainult siis, kui need on külmad
  • Düüside vahetus ainult jahtunud olekus

Vedel jootetina võib tekitada põletusohtu. Hoiduge tinapritsmete eest.

• Põletuste vältimiseks kandke alati vastavat kaitseriietust. Kaitske oma silmi, kandes kaitseprille.
• Liimide töötlemisel tuleb järgida ka liimitootja hoiatusi.
• Ühendage vaakum ja kuum öhk ainult selleks ettenähtud liidetesse.

HOIATUS

Tuleoht

• Ärge katke jooteseadet ja turvahoidikut kunagi kinni.
• 'rge viige süttivaid esemeid, vedelikke või gaase kuuma jooteinstrumendi lähedusse.
• Ärge asetage kuumi joote- või lahtijooteotsikuid ei tööpinnale ega plastpindadele ega jätke neid sinna.
• Vältige seadme juhuslikku kasutamist. Lülitage jootetööriist mittekasutamisel vooluvõrgust välja.
• Hoidke eemale plahvatusohtlikest ja süttivatest esemetest.

Uzglabājiet lodāmuru drošā vietā. Seadmeid ja tööriistu, mida ei kasutata, tuleb hoida kuivas, kõrges/lukustatud kohas väljaspool laste haardeulatust. Lülitage jootetööriistad, mida ei kasutata, pinge- ja rõhuvabaks.

Esiet uzmanīgs. Olge tähelepanelik. Olge töötamisel mõistlik. Nelietojiet lodāmuru, ja nevarat koncentrēties.

Centieties neieņemt neparastas ķermeņa pozas. Savu darba vietu iekārtojiet ergonomiski pareizi. Vältige töötamisel halba rūhti, sest sellega võivad kaasneda rūhiprobleemid.

Jooteinstrumenti tohib kasutusele võtta ainult siis, kui see on tehniliselt laitmatus seisukorras. Kaitseseadmeid ei tohi välja lülitada.

Törked ja defektid tuleb kõrvaldada kohe. Pärast seadme/tööriista iga kasutuskorda tuleb kaitseseadmeid põhjalikult kontrollida laitmatu ja nõuetekohase toimimise suhtes. Veenduge, et liikuvad osad töötaksid laitmatult ega jääks kinni ning et osad ei oleks kahjustatud. Seadme laitmatu töö tagamiseks peavad kõik osad olema õigesti paigaldatud ja kõik tingimused täidetud.

Kasutage öiget tööriista. Kasutage üksnes neid tarvikuid ja lisaseadmeid, mis on tarvikuloendis või millel on tootja kasutusluba. Kasutage WELLERi tarvikuid ja lisaseadmeid üksnes originaalsete WELLERi seadmetega. Teiste tootjate tööriistade ja tarvikute kasutamisega võib kaasneda vigastusoht.

Fikseerige tööriist. Kasutage detaili kinnihoidmiseks kinnitusseadmeid.

Kasutage jooteaurude äratömbeseadet. Kui saab ühendada jooteaurude äratömbeseadmeid, veenduge, et need ühendataks ja et neid öigesti kasutataks.

Kasutusotstarbele vastav käitamine

Kasutage jootekolbi ainult kasutusjuhendis nimetatud otstarbel, see tähendab, jootmiseks ja lahtijootmiseks siin nimetatud tingimustel.

Jootekolbi tohib kasutada vaid Weller toiteplokkidega.

Seda seadet tohib kasutada üksnes toatemperatuuril ja siseruumides. Kaitske seadet niiskuse ja otsese päikesekirguse eest.

Kasutajarühmad

Varieeruva riskitaseme ja ohupotentsiaali töttu võivad mõningaid töid teha vaid koolitatud spetsialistid.

Töösamm Kasutajarühmad
Jooteparameetrite spetsifikatsioon	Tehnilise väljaõppega spetsialistid
Elektriliste varuosade paigaldamine	Elektrikud
Hooldusvälpade spetsifikatsioon	Ohutustehnikud
Käsitsemine Filtri vahetamine	Tavainimesed
Käsitsemine Filtri vahetamine Elektriliste varuosade paigaldamine	Tehnilise koolitusega töötajad koolitatud spetsialisti juhen-damisel ja järelevalvel

Hooldamine ja teenindamine

HOIATUS

Enne kõiki töid seadme kallal tömmake pistik pistikupesast välja. Laske seadmel jahtuda.

Kontrollige ühendatud juhtmeid ja voolikuid regulaarselt. Kahjustatud elektritööriistad tuleb kohe kasutusest körvaldada.

Ummistunud düüse ei tohi kasutada.

Remonditöid peavad tegema Welleri poolt koolitatud inimesed.

Kasutage ainult WELLERi originaalvaruosi.

HOIATUS

Põletusoht

- Jooteotsikuid tohib vahetada ainult külmalt.

Jootetööriist peab enne jooteotsiku jahtumist olema vähemalt 3 minutit väljalülitatult ohutushoidikul. LEDi olekunäit peab olema väljas.

Temperatuurile reageerimine

Jooteinstrument on varustatud sisemise tööanduriga. Selle kaudu saab reguleerida automaatse väljalülituse funktsiooni (Standby). Reguleerimisjuhiseid vaadake vastavast jaama kasutusjuhendist.

Garantii

Ostja pretensioonid puuduste kohta aeguvad ühe aasta jooksul kauba tarnimisest. See ei kehti ostja nõuetele vastavalt §§ 478, 479 BGB.

Meie antud garantii osas vastutame me ainult siis, kui oleme andnud kirjalikus vormis omaduste ja säilivuse garantii ning garantii on antud, kasutades möistet „Garantii“.

Garantii kaotab kehtivuse mittesihtotstarbelise kasutuse korral ja juhul, kui kvalifitseerimata isikud teevad seadme juures muudatusi.

Lisainfot leiate veebilehel www.weller-tools.com.

Sümbol

Tähelepanu!

Hoiatus! Põletusoht

Lugege kasutusjuhendit!

ESD-nõuetele vastav disain ja ESD-nõuetele vastav töökoht

CE-märgis

Ühendkuningriigi vastavusmärk

Jäätmekäitlus

Ärge käidelge kasutuskõlbmatuks muutunud elektrilisi tööriistu koos olmejäätmetega! Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EU elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ning keskkonnasäästlikult korduskasutada või ringlusse võtta.

Tehnilised Andmed

	Pico / Micro Ultra
Jootekolvid WXMPS MS WXUPS MS
Temperatuurivahemik °C	100 - 450	100 - 450
Temperatuurivahemik °F	200 - 850	200 - 850
Võimsustarve Võimsustarve 40 W 150 W
Võrgupinge 12 V / AC 24 V / AC
Soojendusaeg(50 °C-It 350 °C-le) (120 °F-It 660 °F-le)	3 s 7 s
Seeria otsiku tüüp RTMS MS / RTPS MS	RTUS MS
Ohutushoidik WSR 208 WSR 200
Toiteplokk WX Smart Station

Tootjapoolsed tehnilised muudatused on võimalikud!

ELi vastavusdeklaratsioon

Kinnitame, et nimetatud toode vastab järgmiste direktiivide sätetele:

Volitatud koostama tehnilisi andmeid.
