Tipo di prodotto	Saldatore (per stazione di saldatura WX)
Marca	Weller
Modello	WXMPS MS
Intervallo di temperatura	100 °C - 450 °C (200 °F - 850 °F)
Potenza assorbita	40 W
Tensione di alimentazione	12 V CA
Tempo di riscaldamento (da 50°C a 350°C)	3 s
Tipo di punta compatibile	RTMS MS (serie Pico/Micro Ultra)
Supporto di sicurezza	WSR 208
Unità di alimentazione compatibile	WX Smart Station
Funzioni principali	Saldatura e dissaldatura, spegnimento automatico (stand-by) tramite sensore di utilizzo, design antistatico (ESD)
Manutenzione e pulizia	Cambiare la punta solo a freddo; sostituire gli ugelli a freddo; non utilizzare ugelli ostruiti; controllare regolarmente cavi e tubi.
Sicurezza	Non coprire l'apparecchio; non utilizzare in ambienti umidi; non lavorare su componenti sotto tensione; tenere fuori dalla portata dei bambini; utilizzare solo punte originali Weller; indossare protezioni (occhiali, vestiti).
Ricambi e riparabilità	Utilizzare solo ricambi originali; riparazioni da personale formato Weller.
Garanzia	12 mesi dalla consegna (esclusi difetti di fabbricazione)
Norme e conformità	Marcatura CE, conformità britannica, direttiva RAEE 2012/19/UE
Peso	Circa 200 g (stima)
Dimensioni	Non specificato

Domande frequenti - WXMPS MS Weller

Qual è l'intervallo di temperatura del saldatore Weller WXMPS MS?

L'intervallo di temperatura è da 100 °C a 450 °C (da 200 °F a 850 °F).

Come cambiare la punta del saldatore?

Il cambio della punta deve avvenire solo a freddo. Attendere almeno 3 minuti dopo lo spegnimento, finché la punta si è raffreddata e il display LED è spento.

Posso usare questo saldatore con altre stazioni?

No, questo saldatore è progettato per essere utilizzato esclusivamente con le unità di alimentazione Weller, in particolare la WX Smart Station.

Qual è la potenza del WXMPS MS?

La potenza assorbita è di 40 W.

Come attivare la funzione di spegnimento automatico?

L'utensile dispone di un sensore di utilizzo interno che consente di impostare una funzione di spegnimento automatico (stand-by). Le impostazioni si trovano nel manuale della stazione di alimentazione.

Quali precauzioni di sicurezza devo prendere?

Non lavorare su componenti sotto tensione, non utilizzare l'utensile in ambienti umidi, tenere i bambini lontani, indossare occhiali di protezione e abiti adeguati, e utilizzare sempre punte originali Weller.

Cosa fare in caso di ugello ostruito?

Non utilizzare ugelli ostruiti. Sostituire l'ugello solo a freddo.

Dove posso trovare i ricambi?

Utilizzare solo ricambi originali Weller. Puoi ottenerli presso rivenditori autorizzati o sul sito www.weller-tools.com.

Qual è la durata della garanzia?

La garanzia per difetti di fabbricazione è di 12 mesi dalla consegna, a condizione di un uso conforme e senza manomissioni non autorizzate.

Come pulire il saldatore?

Dopo il raffreddamento, pulire la punta con una spugna umida o un detergente adatto. Non utilizzare prodotti abrasivi. Controllare regolarmente cavi e tubi.

MANUALE UTENTE WXMPS MS Weller

IT Traduzione delle istruzioni originali

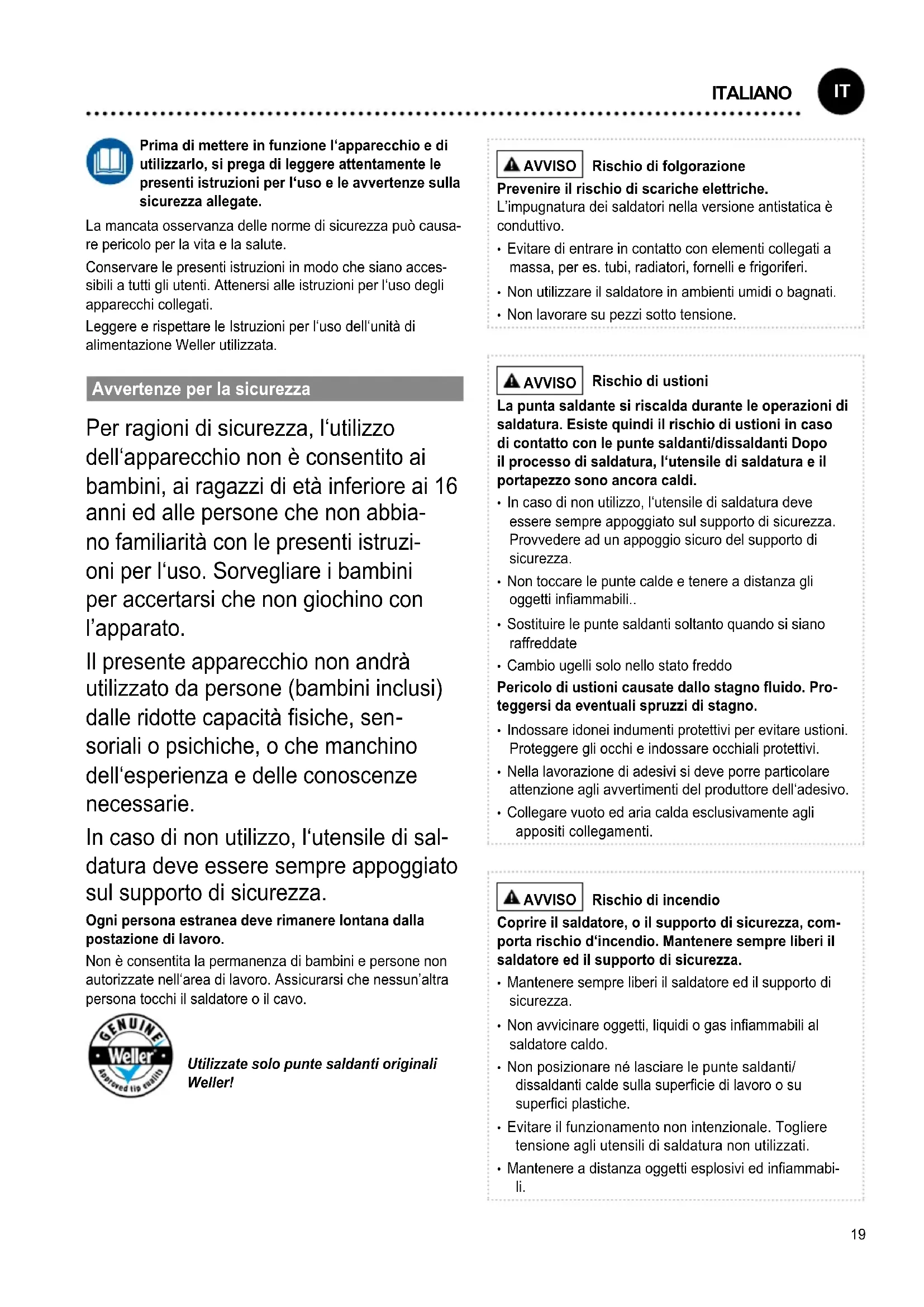

Prima di mettere in funzione l'apparecchio e di utilizzarlo, si prega di leggere attentamente le presenti istruzioni per l'uso e le avvertenze sulla sicurezza allegate.

La mancata osservanza delle norme di sicurezza può causare pericolo per la vita e la salute.

Conservare le presenti istruzioni in modo che siano accessibili a tutti gli utenti. Attenersi alle istruzioni per l'uso degli apparecchi collegati.

Leggere e rispettare le Istruzioni per l'uso dell'unità di alimentazione Weller utilizzata.

Avvertenze per la sicurezza

Per ragioni di sicurezza, l'utilizzo dell'apparecchio non è consentito ai bambini, ai ragazzi di età inferiore ai 16 anni ed alle persone che non abbia-no familiarità con le presenti istruzioni per l'uso. Sorvegliare i bambini per accertarsi che non giochi con l'apparato.

Il presente apparecchio non andrà utilizzato da persone (bambini inclusi) dalle ridotte capacità fisiche, sensoriali o psichiche, o che manchino dell'esperienza e delle conoscenze necessarie.

In caso di non utilizzo, l'utensile di sal- datura deve essere sempre appoggiato sul supporto di sicurezza.

Ogni persona estranea deve rimanere lontana dalla postazione di lavoro.

Non è consentita la permanenza di bambini e persone non autorizzate nell'area di lavoro. Assicurarsi che nessun'altra persona tocchi il saldatore o il cavo.

Utilizzate solo punte saldanti originali Weller!

AVVISO | Rischio di folgorazione

Prevenire il rischio di scariche elettriche.

L'impugnatura dei saldatori nella versione antistatica è conduttivo.

• Evitare di entrare in contatto con elementi collegati a massa, per es. tubi, radiatori, fornelli e frigoriferi.
  • Non utilizzare il saldatore in ambienti umidi o bagnati.
  • Non lavorare su pezzi sotto tensione.

AVVISO | Rischio di ustioni

La punta saldante si riscalda durante le operazioni di saldatura. Esiste quindi il rischio di ustioni in caso di contatto con le punte saldanti/dissaldanti Dopo il processo di saldatura, l'utensile di saldatura e il portapezzo sono ancora caldi.

• In caso di non utilizzo, l'utensile di saldatura deve essere sempre appoggiato sul supporto di sicurezza. Provvedere ad un appoggio sicuro del supporto di sicurezza.
• Non toccare le punte calde e tenere a distanza gli oggetti infiammabili..
• Sostituire le punte saldanti soltanto quando si siano raffreddate
  • Cambio ugelli solo nello stato freddo

Pericolo di ustioni causate dallo stagno fluido. Proteggersi da eventuali spruzzi di stagno.

• Indossare idonei indumenti protettivi per evitare ustioni. Proteggere gli occhi e indossare occhiali protettivi.
• Nella lavorazione di adesivi si deve porre particolare attenzione agli avvertimenti del produttore dell'adesivo.
• Collegare vuoto ed aria calda esclusivamente agli appositi collegamenti.

AVVISO | Rischio di incendio

Coprire il saldatore, o il supporto di sicurezza, comporta rischio d'incendio. Mantenere sempre liberi il saldatore ed il supporto di sicurezza.

• Mantenere sempre liberi il saldatore ed il supporto di sicurezza.
• Non avvicinare oggetti, liquidi o gas infiammabili al saldatore caldo.
• Non posizionare né lasciare le punte saldanti/ dissaldanti calde sulla superficie di lavoro o su superfici plastiche.
• Evitare il funzionamento non intenzionale. Togliere tensione agli utensili di saldatura non utilizzati.
• Mantenere a distanza oggetti esplosivi ed infiammabili.

IT

ITALIANO

Conservare il saldatore in un luogo sicuro. Apparecchi e utensili inutilizzati andranno conservati in un luogo asciutto, in alto o al chiuso, fuori dalla portata dei bambini. Togliere tensione e pressione agli utensili di saldatura inutilizzati.

Non utilizzare il cavo per scopi diversi da quelli per cui è stato concepito. Non utilizzare in alcun caso il cavo per trasportare l'apparecchio. Non utilizzare il cavo per estrarre la spina dalla presa. Proteggere il cavo da calore, olio e oggetti acuminati.

Usare molta cautela. Prestare attenzione a ciò che si sta facendo. Lavorare con buonsenso. Non utilizzare il saldatore se non si e concentrati.

Evitare una postura anomala. Allestire il posto di lavoro in modo corretto dal punto di vista ergonomico. Quando si lavora evitare le cattive posture che possono causare danni posturali.

Il saldatore deve essere utilizzato solo in condizioni di funzionamento perfette. I dispositivi di protezione non devono essere disattivati.

Eventuali guasti e difetti devono essere eliminati immediatamente. Prima di ogni utilizzo dell'apparecchio/ utensile è necessario verificare il funzionamento ineccepibile e conforme dei dispositivi di sicurezza. Controllare se le parti mobili funzionano correttamente e non si inceppano o se sono danneggiate. Tutte le parti dovranno essere montate correttamente e adempiere a tutte le condizioni necessarie per un funzionamento a regola d'arte dell'apparecchio.

Utilizzare il tipo di utensile appropriato. Utilizzare solo accessori o apparecchi ausiliari riportati nell'elenco accessori o approvati dal produttore. Utilizzare accessori o apparecchi ausiliari WELLER solo con apparecchi originali WELLER. L'impiego di altri utensili o accessori può sottoporvi a un pericolo di lesioni.

Mettere in sicurezza l'utensile. Utilizzare dispositivi di fissaggio per tenere fermo il pezzo in lavorazione.

Utilizzare un sistema di aspirazione dei fumi di saldatura. Qualora siano presenti dispositivi per il collegamento di sistemi di aspirazione dei fumi di saldatura, accertarsi che siano collegati e vengano impiegati correttamente.

Utilizzo Conforme

Utilizzare il saldatore esclusivamente secondo lo scopo indicato dalle istruzioni per l'uso, per eseguire interventi di saldatura e dissaldatura alle condizioni qui specificate.

Il saldatore andrà utilizzato esclusivamente con le unità di alimentazione Weller.

Il presente apparecchio andrà utilizzato esclusivamente a temperatura ambiente ed in ambienti interni. Proteggere dall'umidità e dall'irradiazione solare diretta.

Gruppi utenti

Dati i diversi livelli di rischi e potenziali pericoli, alcune fasi operative sono riservate a personale specializzato ed appositamente istruito.

Fase operativa Gruppi utenti
Impostazione dei parametri di saldatura	Personale specializzato in possesso di formazione tecnica
Sostituzione di parti elettriche di ricambio	Elettricista
Impostazione degli intervali di manutenzione	Addetto alla sicurezza
Utilizzo Sostituzione del filtro	Non occorre preparazione specifica
Utilizzo Sostituzione del filtro Sostituzione di parti elettriche di ricambio	Tecnici apprendisti, sotto la guida e la supervisione di un tecnico specializzato in possesso di preparazione specifica

Cura e manutenzione

AVVISO

Prima di effettuare qualsiasi lavoro sull'apparecchio, estrarre la spina dalla presa di corrente Lasciar raffreddare l'apparecchio.

Controllare a intervalli regolari tutti i cavi e tubi flessibili collegati. Rimuovere immediatamente gli elettroutensili difettosi da ogni ulteriore utilizzo.

Non si devono utilizzare ugelli intasati.

Le riparazioni andranno effettuate da personale appositamente formato da Weller.

Utilizzare soltanto pezzi di ricambio originali.

AVVISO

Rischio di ustioni

- Le punte saldanti possono essere sostituite soltanto quando siano fredde.

Una volta spento, l'utensile di saldatura dovrà restare per almeno 3 minuti nel supporto di sicurezza, affinché la punta saldante si raffreddi. L'indicatore di stato a LED dovrà essere spento.

Comportamento temperatura

L'utensile di saldatura è dotato di un sensore di utilizzo, che consente di impostare una funzione di disinserzione automatica (Stand by). Per le impostazioni, consultare le istruzioni per l'uso della stazione specifica.

Garanzia

I diritti di reclamo dell'acquirente per eventuali difetti decadono dopo un anno dalla consegna. Tale condizione non si applica ai diritti di recesso dell'acquirente secondo §§ 478, 479 BGB.

Il produttore risponde della garanzia fornita solo se la garanzia di qualità e di durata è stata fornita dal produttore per iscritto e con l'impiego del termine „Garanzia“.

La garanzia decadrà in caso di utilizzo non conforme o qualora persone non qualificate abbiano effettuato interventi.

Per ulteriori informazioni:

www.weller-tools.com.

Simboli

Attenzione!

Avviso! Rischio di ustioni

Leggere le Istruzioni d'uso.

Concezione e postazione di lavoro a norma ESD

Contrassegno CE

Marchio di conformità britannico

Smaltimento

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2012/19/EU sui rifiuti di pparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere accolte separatamente, al fine di essere reimpiegate in modo eco- compatibile.

Dati Tecnici

	Pico / Micro Ultra
Saldatore WXMPS MS WXUPS MS
Range di temperatura °C	100 - 450	100 - 450
Range di temperatura °F	200 - 850	200 - 850
Potenza assorbita 40 W 150 W
Tensione di rete 12 V / AC 24 V / AC
Tempo di riscaldamento(50°C a 350°C) (120°F a 660°F)	3 s 7 s
Tipo di punta, serie RTMS MS / RTPS MS	RTUS MS
Supporto di sicurezza WSR 208 WSR 200
Unità di alimentazione WX Smart Station

Con riserva di modifiche tecniche.

Dichiarazione CE di conformità

Dichiariamo che i prodotti dotati di contrassegno adempiano alle seguenti Direttive:

Incaricati di redigere la documentazione tecnica.
