WXMPS MS - Schweißgerät Weller - Kostenlose Bedienungsanleitung

Produkttyp	Lötkolben (für WX-Lötstation)
Marke	Weller
Modell	WXMPS MS
Temperaturbereich	100 °C - 450 °C (200 °F - 850 °F)
Leistungsaufnahme	40 W
Versorgungsspannung	12 V AC
Aufheizzeit (50°C auf 350°C)	3 s
Kompatibler Spitzentyp	RTMS MS (Serie Pico/Micro Ultra)
Sicherheitsablage	WSR 208
Kompatible Versorgungseinheit	WX Smart Station
Hauptfunktionen	Löten und Entlöten, automatische Abschaltung (Stand-by) durch Nutzungssensor, antistatisches Design (ESD)
Wartung und Reinigung	Spitze nur im kalten Zustand wechseln; Düsen im kalten Zustand ersetzen; keine verstopften Düsen verwenden; Kabel und Schläuche regelmäßig prüfen.
Sicherheit	Gerät nicht abdecken; nicht in feuchter Umgebung verwenden; nicht an unter Spannung stehenden Teilen arbeiten; von Kindern fernhalten; nur originale Weller-Lötspitzen verwenden; Schutzausrüstung tragen (Brille, Kleidung).
Ersatzteile und Reparierbarkeit	Nur originale Ersatzteile verwenden; Reparaturen durch geschultes Weller-Personal.
Garantie	12 Monate ab Lieferung (ausgenommen Herstellungsfehler)
Normen und Konformität	CE-Kennzeichnung, britische Konformität, WEEE-Richtlinie 2012/19/EU
Gewicht	Ca. 200 g (Schätzung)
Abmessungen	Nicht angegeben

Häufig gestellte Fragen - WXMPS MS Weller

Was ist der Temperaturbereich des Weller WXMPS MS Lötkolbens?

Der Temperaturbereich liegt zwischen 100 °C und 450 °C (200 °F bis 850 °F).

Wie wechsle ich die Lötspitze?

Der Wechsel der Lötspitze darf nur im kalten Zustand erfolgen. Warten Sie mindestens 3 Minuten nach dem Ausschalten, bis die Spitze abgekühlt und die LED-Anzeige erloschen ist.

Kann ich diesen Lötkolben mit anderen Stationen verwenden?

Nein, dieser Lötkolben ist für die ausschließliche Verwendung mit Weller-Versorgungseinheiten, insbesondere der WX Smart Station, konzipiert.

Welche Leistung hat der WXMPS MS?

Die Leistungsaufnahme beträgt 40 W.

Wie aktiviere ich die automatische Abschaltung?

Das Werkzeug verfügt über einen internen Nutzungssensor, der eine automatische Abschaltfunktion (Stand-by) ermöglicht. Die Einstellungen finden Sie in der Bedienungsanleitung der Station.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Arbeiten Sie nicht an unter Spannung stehenden Teilen, verwenden Sie das Werkzeug nicht in feuchter Umgebung, halten Sie Kinder fern, tragen Sie eine Schutzbrille und geeignete Kleidung, und verwenden Sie stets originale Weller-Lötspitzen.

Was tun bei einer verstopften Düse?

Verwenden Sie keine verstopften Düsen. Ersetzen Sie die Düse nur im kalten Zustand.

Wo finde ich Ersatzteile?

Verwenden Sie nur originale Weller-Ersatzteile. Sie erhalten diese bei autorisierten Händlern oder auf der Website www.weller-tools.com.

Wie lange beträgt die Garantie?

Die Garantie auf Herstellungsfehler beträgt 12 Monate ab Lieferung, vorausgesetzt bestimmungsgemäße Verwendung und keine unbefugten Eingriffe.

Wie reinige ich den Lötkolben?

Reinigen Sie die Spitze nach dem Abkühlen mit einem feuchten Schwamm oder einem geeigneten Reinigungsmittel. Verwenden Sie keine scheuernden Mittel. Prüfen Sie regelmäßig Kabel und Schläuche.

BEDIENUNGSANLEITUNG WXMPS MS Weller

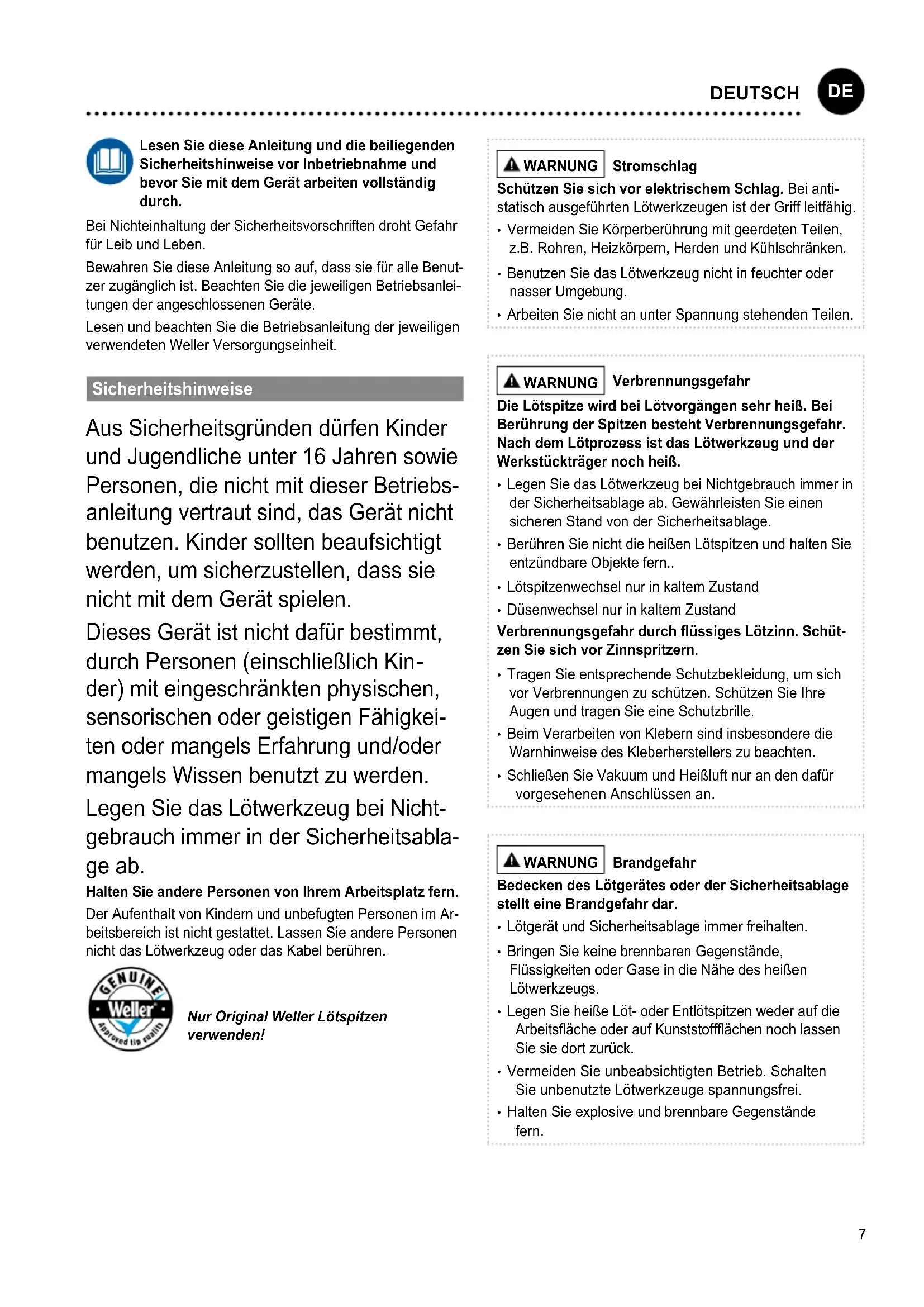

DE Originalbetriebsanleitung

Lesen Sie diese Anleitung und die beiliegenden Sicherheitshinweise vor Inbetriebnahme und bevor Sie mit dem Gerät arbeiten vollständig durch.

Bei Nichteinhaltung der Sicherheitsvorschriften droht Gefahr für Leib und Leben.

Bewahren Sie diese Anleitung so auf, dass sie für alle Benutzer zugänglich ist. Beachten Sie die jeweiligen Betriebsanleitungen der angeschlossenen Geräte.

Lesen und beachten Sie die Betriebsanleitung der jeweiligen verwendeten Weller Versorgungseinheit.

Sicherheitshinweise

Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die nicht mit dieser Betriebsanleitung vertraut sind, das Gerät nicht benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden.

Legen Sie das Lötwerkzeug bei Nichtgebrauch immer in der Sicherheitsablage ab.

Halten Sie andere Personen von Ihrem Arbeitsplatz fern.

Der Aufenthalt von Kindern und unbefugten Personen im Arbeitsbereich ist nicht gestattet. Lassen Sie andere Personen nicht das Lötwerkzeug oder das Kabel berühren.

Nur Original Weller Lötspitzen verwenden!

WARNUNG

Stromschlag

Schützen Sie sich vor elektrischem Schlag. Bei anti- statisch ausgeführten Lötwerkzeugen ist der Griff leitfähig.

• Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpern, Herden und Kühlschränken.
• Benutzen Sie das Lötwerkzeug nicht in feuchter oder nasser Umgebung.
• Arbeiten Sie nicht an unter Spannung stehenden Teilen.

WARNUNG

Verbrennungsgefahr

Die Lötspitze wird bei Lötvorgängen sehr heiß. Bei Berührung der Spitzen besteht Verbrennungsgefahr. Nach dem Lötprozess ist das Lötwerkzeug und der Werkstückträger noch heiß.

• Legen Sie das Lötwerkzeug bei Nichtgebrauch immer in der Sicherheitsablage ab. Gewährleisten Sie einen sicheren Stand von der Sicherheitsablage.
• Berühren Sie nicht die heißen Lötspitzen und halten Sie entzündbare Objekte fern..
  • Lötspitzenwechsel nur in kaltem Zustand
  • Düsenwechsel nur in kaltem Zustand

Verbrennungsgefahr durch flüssiges Lötzinn. Schützen Sie sich vor Zinnspritzern.

• Tragen Sie entsprechende Schutzbekleidung, um sich vor Verbrennungen zu schützen. Schützen Sie Ihre Augen und tragen Sie eine Schutzbrille.
• Beim Verarbeiten von Klebern sind insbesondere die Warnhinweise des Kleberherstellers zu beachten.
• Schließen Sie Vakuum und Heißluft nur an den dafür vorgesehenen Anschlüssen an.

WARNUNG

Brandgefahr

Bedecken des Lötgerätes oder der Sicherheitsablage stellt eine Brandgefahr dar.

• Lötgerät und Sicherheitsablage immer freihalten.
• Bringen Sie keine brennbaren Gegenstände, Flüssigkeiten oder Gase in die Nähe des heißen Lötwerkzeugs.
• Legen Sie heiße Löt- oder Entlötspitzen weder auf die Arbeitsfläche oder auf Kunststoffflächen noch lassen Sie sie dort zurück.
• Vermeiden Sie unbeabsichtigten Betrieb. Schalten Sie unbenutzte Lötwerkzeuge spannungsfrei.
• Halten Sie explosive und brennbare Gegenstände fern.

Bewahren Sie Ihr Lötwerkzeug sicher auf. Unbenutzte Geräte und Werkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden. Schalten Sie unbenutzte Lötwerkzeuge spannungs- und druckfrei.

Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Tragen Sie das Gerät niemals am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten

Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Lötwerkzeug nicht wenn Sie unkonzentriert sind.

Vermeiden Sie abnormale Körperhaltung. Gestalten Sie Ihren Arbeitsplatz ergonomisch richtig. Vermeiden Sie Haltungsfehler beim Arbeiten, Haltungsfehler verursachen Haltungsschäden.

Das Lötwerkzeug darf nur in technisch einwandfreiem Zustand in Betrieb genommen werden. Schutzvorrichtungen dürfen nicht außer Betrieb gesetzt werden.

Störungen und Defekte müssen umgehend beseitigt werden. Vor jedem Gebrauch des Geräts / Werkzeugs müssen Schutzvorrichtungen sorgfältig auf Ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Geräts zu gewährleisten.

Benutzen Sie das richtige Werkzeug. Benutzen Sie nur Zubehör oder Zusatzgeräte, die in der Zubehörliste aufgeführt sind oder vom Hersteller freigegeben sind. Benutzen Sie WELLER Zubehör oder Zusatzgeräte nur an original WELLER Geräten. Der Gebrauch anderer Werkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

Sichern Sie das Werkzeug. Benutzen Sie Spannvorrichtungen um das Werkstück festzuhalten.

Verwenden Sie eine Lötrauchabsaugung. Wenn Vorrichtungen zum Anschluss von Lötrauchabsaugungen vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.

Bestimmungsgemäße Verwendung

Verwenden Sie den Lötkolben ausschließlich gemäß dem in der Betriebsanleitung angegebenen Zweck zum Löten und Entlöten unter den hier angegebenen Bedingungen.

Der Lötkolben darf nur mit den Weller Versorgungseinheiten betrieben werden.

Dieses Gerät darf nur bei Raumtemperatur und in Innenräumen verwendet werden. Vor Feuchtigkeit und direkter Sonneneinstrahlung schützen.

Benutzergruppen

Aufgrund unterschiedlich hoher Risiken und Gefahrenpotentiale dürfen einige Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden.

Arbeitsschritt Benutzergruppen
Vorgabe der Lötparameter F	fachpersonal mit technischer Ausbildung
Auswechseln von elektri-schen Ersatzteilen	Elektrofachkraft
Vorgabe von Wartungsin-tervallen	Sicherheitsfachkraft
BedienenFilterwechsel	Laien
BedienenFilterwechselAuswechseln von elektri-schen Ersatzteilen	Technische Auszubildende unter Anleitung und Aufsicht einer ausgebildeten Fachkraft

Pflege und Wartung

⚠️ WARNING

Vor allen Arbeiten am Gerät Stecker aus der Steck-dose ziehen. Gerät abkühlen lassen.

Kontrollieren Sie regelmäßig alle angeschlossenen Kabel und Schläuche. Schadhafte Elektrowerkzeuge sofort jeder weiteren Verwendung entziehen.

Verstopfte Düsen dürfen nicht verwendet werden.

Reparaturen müssen durch von Weller ausgebildete Personen erfolgen.

Nur original WELLER-Ersatzteile verwenden.

WARNING

Verbrennungsgefahr

- Lötspitzen dürfen nur gewechselt werden, wenn sie kalt sind.

Das Lötwerkzeug muss in ausgeschaltetem Zustand mindestens 3 Minuten in der Sicherheitsablage verbleiben, bis die Lötspitze abgekühlt ist. LED Status Anzeige muss Aus sein.

Temperaturverhalten

Das Lötwerkzeug verfügt über einen internen Nutzungssensor. Über diesen kann eine automatische Abschaltfunktion eingestellt werden (Stand-by). Die Einstellungen sind in der jeweiligen Stations-Betriebsanleitung.

Garantie

Die Mängelansprüche des Käufers verjähren in einem Jahr ab Ablieferung an ihn. Dies gilt nicht für Rückgriffsansprüche des Käufers nach §§ 478, 479 BGB.

Aus einer von uns abgegebenen Garantie haften wir nur, wenn die Beschaffenheits- oder Haltbarkeitsgarantie von uns schriftlich und unter Verwendung des Begriffs „Garantie“ abgegeben worden ist.

Die Garantie verfällt bei unsachgemäßem Gebrauch und wenn von unqualifizierten Personen Eingriffe vorgenommen wurden.

Bitte informieren Sie sich unter www.weller-tools.com.

Symbole

Achtung!

Warnung! Verbrennungsgefahr

Betriebsanleitung lesen!

ESD gerechtes Design und ESD gerechter Arbeitsplatz

CE-Konformitätszeichen

Britisches Konformitätszeichen

Entsorgung

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Technische Daten

	Pico / Micro Ultra
Lötkolben WXMPS MS WXUPS MS
Temperaturbereich °C	100 - 450	100 - 450
Temperaturbereich °F	200 - 850	200 - 850
Leistung 40 W 150 W
Spannung 12 V / AC 24 V / AC
Aufheizzeit(50°C auf 350°C) (120°F auf 660°F)	3 s 7 s
Spitzentyp Baureihe RTMS MS / RTPS MS RTUS MS
Sicherheitsablage WSR 208 WSR 200
Versorgungseinheit WX Smart Station

Technische Änderungen vorbehalten!

EU Konformitätserklärung

Wir erklären, dass die bezeichneten Produkte die Bestimmungen folgender Richtlinien erfüllen:

Bevollmächtigt die technischen Unterlagen zusammenzustellen.

Carl-Benz-Straße 2, 74354 Besigheim, Germany
