WXMPS MS - Metināšanas mašīna Weller - Bezmaksas lietošanas instrukcija

Produkta veids	Lodāmurs (WX lodēšanas stacijai)
Zīmols	Weller
Modelis	WXMPS MS
Temperatūras diapazons	100 °C - 450 °C (200 °F - 850 °F)
Patērētā jauda	40 W
Barošanas spriegums	12 V AC
Temperatūras paaugstināšanās laiks (no 50°C līdz 350°C)	3 s
Saderīgais uzgaļa veids	RTMS MS (Pico/Micro Ultra sērija)
Drošības balsts	WSR 208
Saderīga barošanas iekārta	WX Smart Station
Galvenās funkcijas	Lodēšana un atlodēšana, automātiska izslēgšanās (gaitas režīms) caur izmantošanas sensoru, antistatiska konstrukcija (ESD)
Apkope un tīrīšana	Nomainīt uzgali tikai aukstā stāvoklī; nomainīt sprauslas aukstā stāvoklī; neizmantot aizsprostotas sprauslas; regulāri pārbaudīt kabeļus un šļūtenes.
Drošība	Nepārklāt ierīci; neizmantot mitrā vidē; nestrādāt uz sprieguma daļām; turēt bērniem nepieejamā vietā; izmantot tikai oriģinālos Weller uzgaļus; valkāt aizsarglīdzekļus (brilles, apģērbs).
Rezerves daļas un remontējamība	Izmantot tikai oriģinālās rezerves daļas; remonts jāveic Weller apmācītam personālam.
Garantija	12 mēneši no piegādes brīža (izņemot ražošanas defektus)
Standarti un atbilstība	CE marķējums, Apvienotās Karalistes atbilstība, WEEE direktīva 2012/19/ES
Svars	Apmēram 200 g (aptuvens)
Izmēri	Nav norādīts

Bieži uzdotie jautājumi - WXMPS MS Weller

Kāds ir Weller WXMPS MS lodāmura temperatūras diapazons?

Temperatūras diapazons ir no 100 °C līdz 450 °C (200 °F līdz 850 °F).

Kā nomainīt lodāmura uzgali?

Uzgaļa maiņa jāveic tikai aukstā stāvoklī. Pagaidiet vismaz 3 minūtes pēc izslēgšanas, līdz uzgalis ir atdzisis un LED indikators ir nodzisis.

Vai es varu izmantot šo lodāmuru ar citām stacijām?

Nē, šis lodāmurs ir paredzēts lietošanai tikai ar Weller barošanas iekārtām, jo īpaši ar WX Smart Station.

Kāda ir WXMPS MS jauda?

Patērētā jauda ir 40 W.

Kā aktivizēt automātiskās izslēgšanās funkciju?

Instruments ir aprīkots ar iekšēju izmantošanas sensoru, kas ļauj iestatīt automātiskās izslēgšanās (gaitas režīma) funkciju. Iestatījumi ir atrodami barošanas stacijas lietošanas instrukcijā.

Kādi drošības pasākumi man jāievēro?

Nestrādājiet uz sprieguma daļām, neizmantojiet instrumentu mitrā vidē, turiet bērnus prom, valkājiet aizsargbrilles un atbilstošu apģērbu, un vienmēr izmantojiet oriģinālos Weller uzgaļus.

Ko darīt, ja sprausla ir aizsprostota?

Neizmantojiet aizsprostotas sprauslas. Nomainiet sprauslu tikai aukstā stāvoklī.

Kur es varu atrast rezerves daļas?

Izmantojiet tikai oriģinālās Weller rezerves daļas. Tās var iegādāties pie pilnvarotiem izplatītājiem vai vietnē www.weller-tools.com.

Kāds ir garantijas termiņš?

Garantija pret ražošanas defektiem ir 12 mēneši no piegādes brīža, ievērojot pareizu lietošanu un bez neatļautām modifikācijām.

Kā tīrīt lodāmuru?

Pēc atdzišanas notīriet uzgali ar mitru sūkli vai piemērotu tīrīšanas līdzekli. Neizmantojiet abrazīvus līdzekļus. Regulāri pārbaudiet kabeļus un šļūtenes.

LIETOŠANAS INSTRUKCIJA WXMPS MS Weller

Apsedzot lodāmuru vai drošības paliktni, var izraisīt ugunsgrēka draudus.

Neizmantojiet kabeli tādiem mērkiem, kuriem tas nav paredzēts. Ärge tõstke seadet juhtmest. Neraujiet kabeli, lai izvilktu kontaktdakšu no kontaktligzdas. Sargājiet kabeli no karstuma, ellas un asām malām

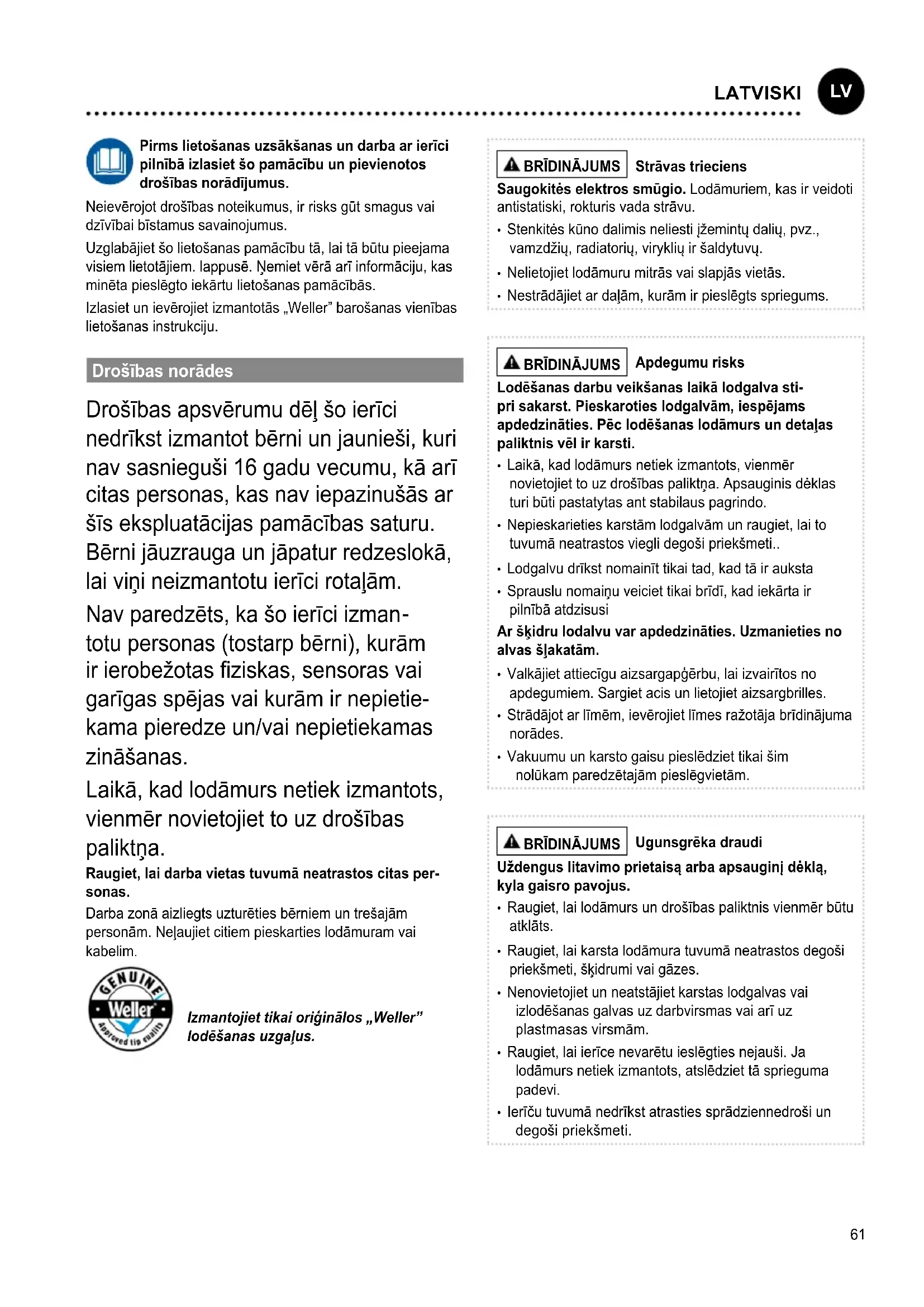

Pirms lietošanas uzsākšanas un darba ar ierīci pilnībā izlasiet šo pamācību un pievienotos drošības norādījumus.

Neievērojot drošības noteikumus, ir risks gūt smagus vai dzīvībai bīstamus savainojumus.

Uzglabājiet šo lietošanas pamācību tā, lai tā būtu pieejama visiem lietotājiem. lappusē. Nemiet vērā arī informāciju, kas minēta pieslēgto iekārtu lietošanas pamācībās.

Izlasiet un ievērojiet izmantotās „Weller” barošanas vienības lietošanas instrukciju.

Drošības norādes

Drošības apsvērumu dēl šo ierīci nedrīkst izmantot bērni un jaunieši, kuri nav sasnieguši 16 gadu vecumu, kā arī citas personas, kas nav iepazinušās ar šīs ekspluatācijas pamācības saturu. Bērni jāuzrauga un jāpatur redzeslokā, lai viņi neizmantotu ierīci rotaļām.

Nav paredzēts, ka šo ierīci izman- totu personas (tostarp bērni), kurām ir ierobežotas fiziskas, sensoras vai garīgas spējas vai kurām ir nepietie- kama pieredze un/vai nepietiekamas zināšanas.

Laikā, kad lodāmurs netiek izmantots, vienmēr novietojiet to uz drošības paliktņa.

Raugiet, lai darba vietas tuvumā neatrastos citas personas.

Darba zonā aizliegts uzturēties bērniem un trešajām personām. Neļaujiet citiem pieskarties lodāmuram vai kabelim.

Izmantojiet tikai originālos „Weller” lodēšanas uzgaļus.

BRĪDINĀJUMS

Strāvas trieciens

Lodēšanas darbu veikšanas laikā lodgalva stipri sakarst. Pieskaroties lodgalvām, iespējams apdedzināties. Pēc lodēšanas lodāmurs un detalas paliktnis vēl ir karsti.

• Laikā, kad lodāmurs netiek izmantots, vienmēr novietojiet to uz drošības paliktņa. Apsauginis déklas turi būti pastatytas ant stabilaus pagrindo.
• Nepieskarieties karstām lodgalvām un raugiet, lai to tuvumā neatrastos viegli degoši priekšmeti..
• Lodgalvu drīkst nomainīt tikai tad, kad tā ir auksta
• Sprauslu nomainu veiciet tikai brīdī, kad iekārta ir pilnībā atdzisusi

Ar škidru lodalvu var apdedzināties. Uzmanieties no alvas šlakatām.

• Valkājiet attiecīgu aizsargapgērbu, lai izvairītos no apdegumiem. Sargiet acis un lietojiet aizsargbrilles.
• Strādājot ar līmēm, ievērojiet līmes ražotāja brīdinājuma norādes.
• Vakuumu un karsto gaisu pieslēdziet tikai šim nolūkam paredzētajām pieslēgvietām.

BRĪDINĀJUMS

Ugunsgrēka draudi

• Raugiet, lai lodāmurs un drošības paliktnis vienmēr būtu atklāts.
• Raugiet, lai karsta lodāmura tuvumā neatrastos degoši priekšmeti, škīdrumi vai gāzes.
• Nenovietojiet un neatstājiet karstas lodgalvas vai izlodēšanas galvas uz darbvirsmas vai arī uz plastmasas virsmām.
• Raugiet, lai ierīce nevarētu ieslēgties nejauši. Ja lodāmurs netiek izmantots, atslēdziet tā sprieguma padevi.
• lerīču tuvumā nedrīkst atrasties sprādziennedroši un degoši priekšmeti.

Litavimo įrankį laikykite saugioje vietoje. Kamēr ierīces un instrumenti netiek lietoti, tie jānovieto sausā un augstā vai slēgtā vietā, kur tiem nevar pieklūt bērni. Ja lodēšanas instrumenti netiek lietoti, atvienojiet tos no strāvas un spiediena padeves.

Stenkitės, kad kūno padėtis būtų tinkama. Jūsų darbo vieta turi būti ergonomiška. Darbu laikā strādājiet pareizā pozīcijā, jo pretējā gadījumā var veidoties nepareiza stāja.

Lodāmuru drīkst lietot tikai tad, ja tas ir tehniski nevainojamā stāvoklī. Aizliegts deaktivizēt aizsargierīces.

Nekavējoties novērsiet traucējumus un bojājumus. Pirms katras iekārtas/instrumenta lietošanas rūpīgi jāpārbauda, vai aizsardzības ierīces darbojas nevainojami un atbilstoši paredzētajam mērķim. Pārbaudiet, vai kustīgās daļas darbojas nevainojami un neiesprūst, kā arī pārliecinieties, vai daļas nav bojātas. Lai nodrošinātu tehniski nevainojamu ierīces lietošanu, visām daļām ir jābūt pareizi uzstādītām un jāatbilst visiem nosacījumiem.

Izmantojiet pareizo instrumentu. Izmantojiet tikai piederumu sarakstā norādītus vai ražotāja apstiprinātus piederumus un papildierīces. WELLER piederumus vai papildierīces izmantojiet tikai kopā ar originālajām WELLER ierīcēm. Citu instrumentu un piederumu lietošana var radīt savainojuma draudus.

Nostipriniet instrumentu. Lai nofiksētu sagatavi, izmantojiet spriegotājierīces.

Izmantojiet lodēšanas dūmu atsūkšanas ierīci. Ja ir uzstādītas lodēšanas dūmu atsūkšanas ierīču pieslēgšanai paredzētas iekārtas, pārliecinieties, ka šīs ierīces ir pieslēgtas un tiek pareizi lietotas.

Atbilstoša lietošana

Izmantojiet lodāmuru tikai atbilstoši lietošanas pamācībā norādītajam mērķim – lodēšanai un atlodēšanai, ievērojot šeit norādītos nosacījumus.

Lodāmuru drīkst izmantot tikai ar „Weller” sērijas barošanas ierīci.

lerīci drīkst izmantot vienīgi iekštelpās un istabas temperatūrā. Sargājiet ierīci no mitruma un tiešiem saules stariem.

Lietotāju grupas

Tā kā pastāv dažāda līmeņa riski un bīstamības potenciāls, atsevišķus darba etapus drīkst veikt vienīgi apmācīti speciālisti.

Darba etaps Lietotāju grupas
Noteiktie lodēšanas parametri	Kvalificēts personāls ar tehnisko izglītību
Elektrisko rezerves daju nomaiņa	Elektrotehnikas speciālists
Noteiktie apkopes intervāli D	Darba drošības speciālists
Lietošana Filtra nomaiņa	Neprofesionāļi
Lietošana Filtra nomaiņa Elektrisko rezerves daju nomaiņa	Personas, kas apgūst tehnisko izglītību, apmācīta speciālista vadībā un uzraudzībā

Apkope un kopšana

BRĪDINĀJUMS

Pirms jebkāda veida apkopes darbu veikšanas iekārtā izņemiet kontaktdakšu no kontaktligzdas. Atdzesēt ierīci.

Regulāri pārbaudiet visus pievienotos kabelus un šlūtenes. Bojātus elektroinstrumentus nekavējoties izņemiet no ekspluatācijas.

Aizliegts izmantot aizsērējušas sprauslas.

Remontu uzticiet „Weller” speciālistiem. Izmantojiet tikai originālās „WELLER” rezerves daļas.

BRĪDINĀJUMS

Apdegumu risks

- Lodgalvas atlauts nomainīt tikai tad, kad tās ir atdzisušas.

Izslēgtam lodēšanas instrumentam vismaz 3 minūtes jāpastāv uz drošības paliktņa; tikai pēc tam lodgalva ir atdzi-susi. LED statusa rādītājam jābūt izslēgtam.

Temperatūras reakcija

Lodāmuram ir iekšējs izmantošanas sensors. Ar to iespējams iestatīt automatīskas izslēgšanas funkciju (gaidstāvi). Iestatījumi ir norādīti attiecīgajā stacijas lietošanas pamācībā.

Garantija

Pircēja prasības kompensēt iekārtas nepilnības ir spēkā gadu pēc iekārtas piegādes. Tas neattiecas uz pircēja pretprasībām atbilstoši Vācijas Civilkodeksa 478.- 479. § nosacījumiem.

Saskaņā ar sniegto garantiju mēs esam atbildīgi tikai tad, ja lietošanas vai glabāšanas garantija ir norādīta rakstiski un tekstā lietots jēdziens „Garantija”.

Garantija zaudē spēku, ja ierīce tiek izmantota neatbilstoši norādījumiem un nekvalificētas personas veic ierīces izmainas.

Informāciju skatiet vietnē

www.weller-tools.com.

Simboli

Uzmanību!

Brīdinājums! Apdegumu risks

Izlasiet lietošanas rokasgrāmatu!

ESD atbilstīga konstrukcija un ESD atbilstīga darba vieta.

CE markējums

Lielbritānijas atbilstības zīme

Utilizacija

Neizmetiet elektroiekārtas sadzīves atkritumos! Saskaņā ar Eiropas Direktīvu 2012/19/EU par lietotajām elektroiekārtām, elektronikas iekārtām un tās iekļaušanu valsts likumdošanā lietotās elektroiekārtas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei videi draudzīgā veidā.

Tehniskie dati

	Pico / Micro Ultra
Lodāmurs WXMPS MS WXUPS MS
Temperatūras diapazons °C	100 - 450	100 - 450
Temperatūras diapazons °F	200 - 850	200 - 850
Jauda Barošanas patēriņš 40 W 150 W
Tīkla spriegums 12 V / AC 24 V / AC
Uzsildes laiks(no 50 °C līdz 350 °C) (no 120 °F līdz 660 °F)	3 s 7 s
Galvas tipa sērija RTMS MS / RTPS MS RTUS MS
Drošības paliktnis WSR 208 WSR 200
Barošanas vienība WX Smart Station

Paturam tiesības veikt tehniskās izmaiņas!

ES atbilstības deklarācija

Mēs deklarējam, ka norādītie produkti atbilst tālāk uzskaitīto regulu noteikumiem:

ES atitikties deklaracija

Pilnvarots izstrādāt tehnisko dokumentāciju.
