WXMPS MS - Spawarka Weller - Bezpłatna instrukcja obsługi

Typ produktu	Lutownica (do stacji lutowniczej WX)
Marka	Weller
Model	WXMPS MS
Zakres temperatury	100 °C - 450 °C (200 °F - 850 °F)
Pobór mocy	40 W
Napięcie zasilania	12 V AC
Czas nagrzewania (50°C do 350°C)	3 s
Typ kompatybilnej grotu	RTMS MS (seria Pico/Micro Ultra)
Podstawka bezpieczeństwa	WSR 208
Kompatybilna jednostka zasilająca	WX Smart Station
Główne funkcje	Lutowanie i rozlutowywanie, automatyczne wyłączanie (stand-by) za pomocą czujnika użytkowania, konstrukcja antystatyczna (ESD)
Konserwacja i czyszczenie	Wymieniaj grot tylko na zimno; wymieniaj dysze na zimno; nie używaj zatkanych dysz; regularnie sprawdzaj kable i przewody.
Bezpieczeństwo	Nie zakrywać urządzenia; nie używać w wilgotnym środowisku; nie pracować na elementach pod napięciem; przechowywać poza zasięgiem dzieci; używać wyłącznie oryginalnych grotów Weller; nosić środki ochrony (okulary, odzież).
Części zamienne i naprawy	Używaj wyłącznie oryginalnych części zamiennych; naprawy przez przeszkolony personel Weller.
Gwarancja	12 miesięcy od daty dostawy (z wyłączeniem wad produkcyjnych)
Normy i zgodność	Oznaczenie CE, zgodność brytyjska, dyrektywa WEEE 2012/19/UE
Waga	Około 200 g (szacunkowo)
Wymiary	Nie określono

Często zadawane pytania - WXMPS MS Weller

Jaki jest zakres temperatury lutownicy Weller WXMPS MS?

Zakres temperatury wynosi od 100 °C do 450 °C (200 °F do 850 °F).

Jak wymienić grot lutownicy?

Wymiana grotu musi odbywać się tylko na zimno. Odczekaj co najmniej 3 minuty po wyłączeniu, aż grot ostygnie, a wyświetlacz LED zgaśnie.

Czy mogę używać tej lutownicy z innymi stacjami?

Nie, ta lutownica jest przeznaczona wyłącznie do użytku z jednostkami zasilającymi Weller, w szczególności WX Smart Station.

Jaka jest moc WXMPS MS?

Pobór mocy wynosi 40 W.

Jak aktywować funkcję automatycznego wyłączania?

Narzędzie posiada wewnętrzny czujnik użytkowania, który umożliwia ustawienie funkcji automatycznego wyłączania (stand-by). Ustawienia znajdują się w instrukcji stacji zasilającej.

Jakie środki ostrożności powinienem podjąć?

Nie pracuj na elementach pod napięciem, nie używaj narzędzia w wilgotnym środowisku, trzymaj dzieci z dala, noś okulary ochronne i odpowiednią odzież, zawsze używaj oryginalnych grotów Weller.

Co zrobić w przypadku zatkanej dyszy?

Nie używaj zatkanych dysz. Wymień dyszę tylko na zimno.

Gdzie mogę znaleźć części zamienne?

Używaj wyłącznie oryginalnych części zamiennych Weller. Można je uzyskać u autoryzowanych dealerów lub na stronie www.weller-tools.com.

Jaki jest okres gwarancji?

Gwarancja na wady produkcyjne wynosi 12 miesięcy od daty dostawy, pod warunkiem zgodnego z przeznaczeniem użytkowania i braku nieautoryzowanych modyfikacji.

Jak czyścić lutownicę?

Po ostygnięciu wyczyść grot wilgotną gąbką lub odpowiednim środkiem czyszczącym. Nie używaj ściernych środków. Regularnie sprawdzaj kable i przewody.

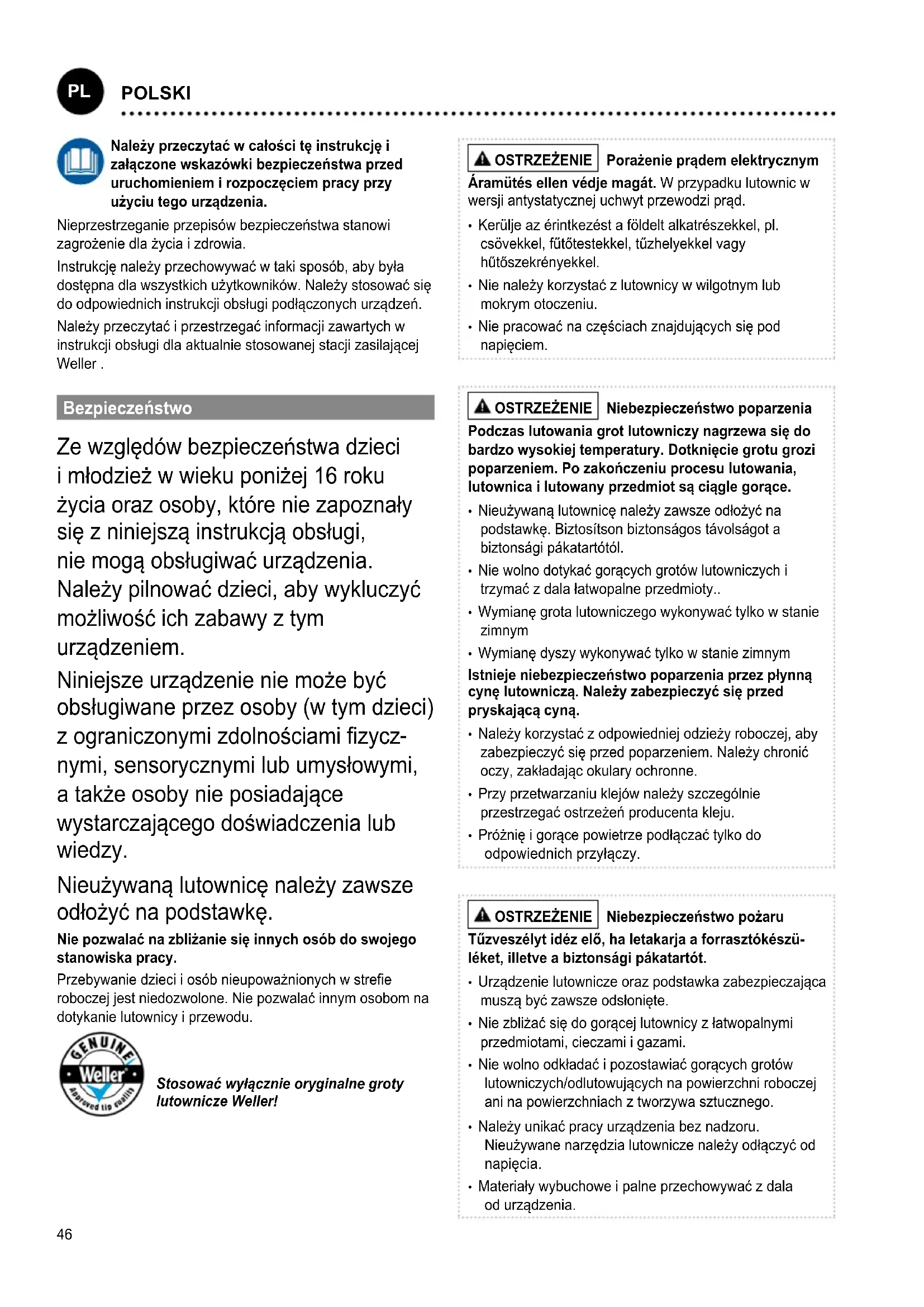

INSTRUKCJA OBSŁUGI WXMPS MS Weller

PL Tłumaczeniem instrukcji oryginalnej

Należy strzec się porażenia prądem. U páječek v anti-statickém provedení je rukojeť vodivá.

Zakrywanie urządzenia lutowniczego lub podstawki zabezpieczającej stwarza zagrożenie pożarowe.

Przechowywać lutownicę w bezpiecznym miejscu.

Nie stosować przewodu do celów, do których nie jest przeznaczony. Nikdy nenoste přístroj za kabel. Nie używać przewodu do wyciągania wtyczki z gniazda. Chronić przewód przed wysokimi temperaturami, olejem i ostrymi krawędziami

Zachować ostrożność. Věnujte pozornost tomu, co děláte. Při práci postupujte rozumně. Nie używać lutownicy bez należytego skupienia.

Należy przeczytać w całości tę instrukcję i załączone wskazówki bezpieczeństwa przed uruchomieniem i rozpoczęciem pracy przy użyciu tego urządzenia.

Nieprzestrzeganie przepisów bezpieczeństwa stanowi zagrożenie dla życia i zdrowia.

Instrukcję należy przechowywać w taki sposób, aby była dostępna dla wszystkich użytkowników. Należy stosować się do odpowiednich instrukcji obsługi podłączonych urządzeń.

Należy przeczytać i przestrzegać informacji zawartych w instrukcji obsługi dla aktualnie stosowanej stacji zasilającej Weller.

Bezpieczeństwo

Ze względów bezpieczeństwa dzieci i młodzież w wieku poniżej 16 roku życia oraz osoby, które nie zapoznały się z niniejszą instrukcją obsługi, nie mogą obsługiwać urządzenia. Należy pilnować dzieci, aby wykluczyć możliwość ich zabawy z tym urządzeniem.

Niniejsze urządzenie nie może być obsługiwane przez osoby (w tym dzieci) z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi, a także osoby nie posiadające wystarczającego doświadczenia lub wiedzy.

Nieużywaną lutownicę należy zawsze odłożyć na podstawkę.

Nie pozwalać na zbliżanie się innych osób do swojego stanowiska pracy.

Przebywanie dzieci i osób nieupoważnionych w strefie roboczej jest niedozwolone. Nie pozwalać innym osobom na dotykanie lutownicy i przewodu.

Stosować wyłącznie oryginalne groty lutownicze Weller!

OSTRZEŻENIE

Porażenie prądem elektrycznym

Áramütés ellen védje magát. W przypadku lutownic w wersji antystatycznej uchwyt przewodzi prąd.

• Kerülje az érintkezést a földelt alkatrészekkel, pl. csövekkel, fütőtestekkel, tűzhelyekkel vagy hütőszekrényekkel.
• Nie należy korzystać z lutownicy w wilgotnym lub mokrym otoczeniu.
• Nie pracować na częściach znajdujących się pod napięciem.

⚠ OSTRZEŻENIE

Niebezpieczeństwo poparzenia

Podczas lutowania grot lutowniczy nagrzewa się do bardzo wysokiej temperatury. Dotknięcie grotu grozi poparzeniem. Po zakończeniu procesu lutowania, lutownica i lutowany przedmiot są ciągle gorące.

• Nieużywaną lutownicę należy zawsze odłożyć na podstawkę. Biztosítson biztonságos távolságot a biztonsági pákatartótól.
• Nie wolno dotykać gorących grotów lutowniczych i trzymać z dala łatwopalne przedmioty..
• Wymianę grota lutowniczego wykonywać tylko w stanie zimnym
• Wymianę dyszy wykonywać tylko w stanie zimnym Istnieje niebezpieczeństwo poparzenia przez płynną cynę lutowniczą. Należy zabezpieczyć się przed pryskającą cyną.
• Należy korzystać z odpowiedniej odzieży roboczej, aby zabezpieczyć się przed poparzeniem. Należy chronić oczy, zakładając okulary ochronne.
• Przy przetwarzaniu klejów należy szczególnie przestrzegać ostrzeżeń producenta kleju.
• Próżnię i gorące powietrze podłączać tylko do odpowiednich przyłączy.

OSTRZEŻENIE

Niebezpieczeństwo pożaru

• Urządzenie lutownicze oraz podstawka zabezpieczająca muszą być zawsze odsłonięte.
• Nie zbliżać się do gorącej lutownicy z łatwopalnymi przedmiotami, cieczami i gazami.
• Nie wolno odkładać i pozostawiać gorących grotów lutowniczych/odlutowujących na powierzchni roboczej ani na powierzchniach z tworzywa sztucznego.
• Należy unikać pracy urządzenia bez nadzoru. Nieużywane narzędzia lutownicze należy odłączyć od napięcia.
• Materiały wybuchowe i palne przechowywać z dala od urządzenia.

Nieużywane urządzenia i narzędzia powinny być przechowywane w suchym, położonym wysoko lub zamkniętym miejscu, niedostępnym dla dzieci. Nieużywane narzędzia lutownicze należy odłączyć od napięcia i ciśnienia.

Legyen körültekintő. Należy uważać, co się robi. Do pracy należy podchodzić z rozsądkiem. Ne használja a forrasztószerszámot, ha nem tud rá koncentrálni.

Kerülje az abnormális testtartást. Munkahelyét alakítsa ki ergonómiailag helyesen. Należy unikać nieprawidłowej postawy podczas pracy. Nieprawidłowa postawa powoduje wady postawy.

Lutownica może być użytkowana wyłącznie gdy jej stan techniczny jest idealny. Nie wolno wyłącać urządzeń zabezpieczających.

Usterki i uszkodzenia należy natychmiast usuwać. Przed każdym użyciem urządzenia / narzędzia należy starannie sprawdzić urządzenia zabezpieczające pod względem prawidłowego działania zgodnie z przeznaczeniem.

Sprawdzić, czy ruchome elementy działają prawidłowo i nie zacinają się lub czy nie są uszkodzone. Wszystkie części muszą być właściwie zamontowane i spełniać wszystkie wymagania, w celu zapewnienia prawidłowej pracy urządzenia.

Stosować odpowiednie narzędzia. Stosować wyłącznie akcesoria lub urządzenia dodatkowe, które wymienione są na liście akcesoriów lub zostały dopuszczone przez producenta. Akcesoria lub urządzenia dodatkowe WELLER stosować wyłącznie z oryginalnymi urządzeniami WELLER. Używanie innych narzędzi lub innych akcesoriów może oznaczać niebezpieczeństwo odniesienia obrażeń cielesnych.

Należy zabezpieczyć narzędzie. Do przytrzymywania przedmiotu obrabianego należy stosować przyrządy mocujące.

Stosować urządzenia wyciągowe do oparów lutowniczych. Jeżeli są dostępne urządzenia wyciągowe do oparów lutowniczych, proszę sprawdzić, czy są one podłączone i stosowane zgodnie z przeznaczeniem.

Użytkowanie

Kolbę lutowniczą należy wykorzystywać wyłącznie do celów podanych w instrukcji obsługi, czyli do lutowania i rozlutowywania w określonych warunkach.

Lutownicę wolno użytkować wyłącznie z zasilaczami Weller.

Urządzenie może być użytkowane tylko w temperaturze pokojowej i w pomieszczeniach. Urządzenie chronić przed wilgocią i przed bezpośrednim działaniem promieniowania słonecznego.

Grupy użytkowników

Ze względu na różne poziomy ryzyka i potencjalne zagrożenia niektóre czynności mogą być wykonywane tylko przez przeszkolonych specjalistów.

Czynność Grupy użytkowników
Określanie parametrów lutowania	Personel specjalistyczny dysponujący wykształceniem technicznym
Wymiana elektrycznych części zamiennych	Elektryk
Określanie terminów konserwacji	Specjalista ds. bhp
Obsługa Wymiana filtra	Niespecjaliści
Obsługa Wymiana filtra Wymiana elektrycznych części zamiennych	Uczniowie zawodu pod kie-rownictwem i nadzorem wykwalifikowanego specjalisty

Pielęgnacja i konserwacja urządzenia

Przed rozpoczęciem jakichkolwiek pracy przy urządzeniu należy wyciągnąć wtyczkę z gniazdka. Poczekać do stygnięcia urządzenia.

Należy regularnie kontrolować wszystkie podłączone przewody i węże. Uszkodzone narzędzia elektryczne należy natychmiast wyłączyć z jakiegokolwiek użytkowania. Nie wolno stosować zatkanych dysz.

Naprawy muszą być wykonywane przez osoby przeszkolone przez firmę Weller.

Stosować wyłącznie oryginalne części zamienne WELLER.

Niebezpieczeństwo poparzenia

- Groty lutownicze wolno wymieniać tylko wtedy, gdy są one dostatecznie zimne.

Narzędzie do lutowania, zanim dojdzie do ostygnięcia grotu lutowniczego, musi pozostać odłożone w uchwycie przez co najmniej 3 minuty. Dioda LED wskaźnika stanu musi być wyłączona.

Zachowanie się temperatury

Narzędzie do lutowania jest wyposażone w wewnętrzny czujnik użycia. Za jego pomocą można ustawić funkcję wyłączenia automatycznego (Stand by). Ustawienia są opisane w instrukcji obsługi określonej stacji.

Gwarancja

Roszczenia nabywcy z tytułu wad produktu wygasają po roku od dostarczenia produktu. Nie dotyczy to roszczeń zwrotnych wg §§ 478 i 479 BGB (kodeksu cywilnego).

Na podstawie wydanej przez nas gwarancji odpowiadamy tylko wówczas, jeśli wydana została przez nas pisemna gwarancja jakości lub trwałości z użyciem pojęcia „Gwarancja”.

Gwarancja wygasa w przypadku użytkowania niezgodnego z przeznaczeniem i po dokonaniu jakichkolwiek modyfikacji przez osoby do tego nie powołane.

Więcej informacji uzyskają Państwo na stronie www.weller-tools.com.

Symbole

Uwaga!

Ostrzeżenie! Niebezpieczeństwo poparzenia

Przeczytać instrukcję obsługi!

Wzornictwo i miejsce pracy spełniające wymogi ESD

Znak CE

Brytyjski Certyfikat Zgodności

Utylizacja

Nie wyrzucaj elektronarzędzi wraz z odpadami z gospodarstwa domowego! Zgodnie z Europejską Dyrektywą 2012/19/EU dotyczącą zużytego sprzętu elektrotechnicznego i elektronicznego, zużyte elektronarzędzia należy segregować i utylizować w sposób przyjazny dla środowiska.

Dane Techniczne

	Pico / Micro Ultra
Lutownice WXMPS MS WXUPS MS
Zakres temperatur °C	100 - 450	100 - 450
Zakres temperatur °F	200 - 850	200 - 850
Pobór mocy 40 W 150 W
Napięcie sieciowe 12 V / AC 24 V / AC
Czas nagrzewania (od 50°C do 350°C) (od 120°F do 660°F)	3 s 7 s
Typ grota, seria konstrukcyjna RTMS MS / RTPS MS RTUS MS
Uchwyt na lutownicę WSR 208 WSR 200
Stacja zasilająca WX Smart Station

Producent zastrzega prawo do wprowadzenia zmian technicznych!

Brytyjski Certyfikat Zgodności

Ártalmatlanítás

Dizajn a pracovisko v súlade s ESD

Značka CE

Deklaracja zgodności UE

Niniejszym oświadczamy, że wymienione produkty spełniają poniższe wytyczne:

Osoba upoważniona do przygotowania dokumentacji technicznej.
