Vrsta izdelka	Spajkalnik (za spajkalno postajo WX)
Znamka	Weller
Model	WXMPS MS
Temperaturno območje	100 °C - 450 °C (200 °F - 850 °F)
Moč	40 W
Napajalna napetost	12 V AC
Čas segrevanja (50°C na 350°C)	3 s
Kompatibilna konica	RTMS MS (serija Pico/Micro Ultra)
Varnostno stojalo	WSR 208
Kompatibilna napajalna enota	WX Smart Station
Glavne funkcije	Spajkanje in odspajkanje, samodejni izklop (stand-by) preko senzorja uporabe, antistatična zasnova (ESD)
Vzdrževanje in čiščenje	Konico menjajte samo hladno; zamenjajte šobe hladno; ne uporabljajte zamašenih šob; redno preverjajte kable in cevi.
Varnost	Ne pokrivajte naprave; ne uporabljajte v vlažnem okolju; ne delajte na delih pod napetostjo; hranite izven dosega otrok; uporabljajte samo originalne Weller konice; nosite zaščitno opremo (očala, oblačila).
Nadomestni deli in popravila	Uporabljajte samo originalne nadomestne dele; popravila naj izvaja usposobljeno osebje Weller.
Garancija	12 mesecev od dobave (razen proizvodnih napak)
Standardi in skladnost	Oznaka CE, britanska skladnost, direktiva WEEE 2012/19/EU
Teža	Približno 200 g (ocena)
Dimenzije	Ni navedeno

Pogosto zastavljena vprašanja - WXMPS MS Weller

Kakšno je temperaturno območje spajkalnika Weller WXMPS MS?

Temperaturno območje je od 100 °C do 450 °C (200 °F do 850 °F).

Kako zamenjati konico spajkalnika?

Menjava konice se izvaja samo, ko je hladna. Po izklopu počakajte vsaj 3 minute, dokler se konica ne ohladi in LED zaslon ugasne.

Ali lahko ta spajkalnik uporabljam z drugimi postajami?

Ne, ta spajkalnik je zasnovan za uporabo izključno z Weller napajalnimi enotami, zlasti WX Smart Station.

Kolikšna je moč WXMPS MS?

Moč je 40 W.

Kako aktiviram funkcijo samodejnega izklopa?

Orodje ima notranji senzor uporabe, ki omogoča nastavitev funkcije samodejnega izklopa (stand-by). Nastavitve so v navodilih za napajalno postajo.

Katere varnostne ukrepe moram upoštevati?

Ne delajte na delih pod napetostjo, ne uporabljajte orodja v vlažnem okolju, hranite izven dosega otrok, nosite zaščitna očala in primerna oblačila ter vedno uporabljajte originalne Weller konice.

Kaj storiti v primeru zamašene šobe?

Ne uporabljajte zamašenih šob. Šobo zamenjajte samo, ko je hladna.

Kje lahko dobim nadomestne dele?

Uporabljajte samo originalne Weller nadomestne dele. Dobite jih pri pooblaščenih prodajalcih ali na spletni strani www.weller-tools.com.

Kakšno je trajanje garancije?

Garancija za proizvodne napake je 12 mesecev od dobave, ob pogoju pravilne uporabe in brez nepooblaščenih posegov.

Kako očistiti spajkalnik?

Po ohlajanju očistite konico z vlažno gobo ali ustreznim čistilom. Ne uporabljajte abrazivnih sredstev. Redno preverjajte kable in cevi.

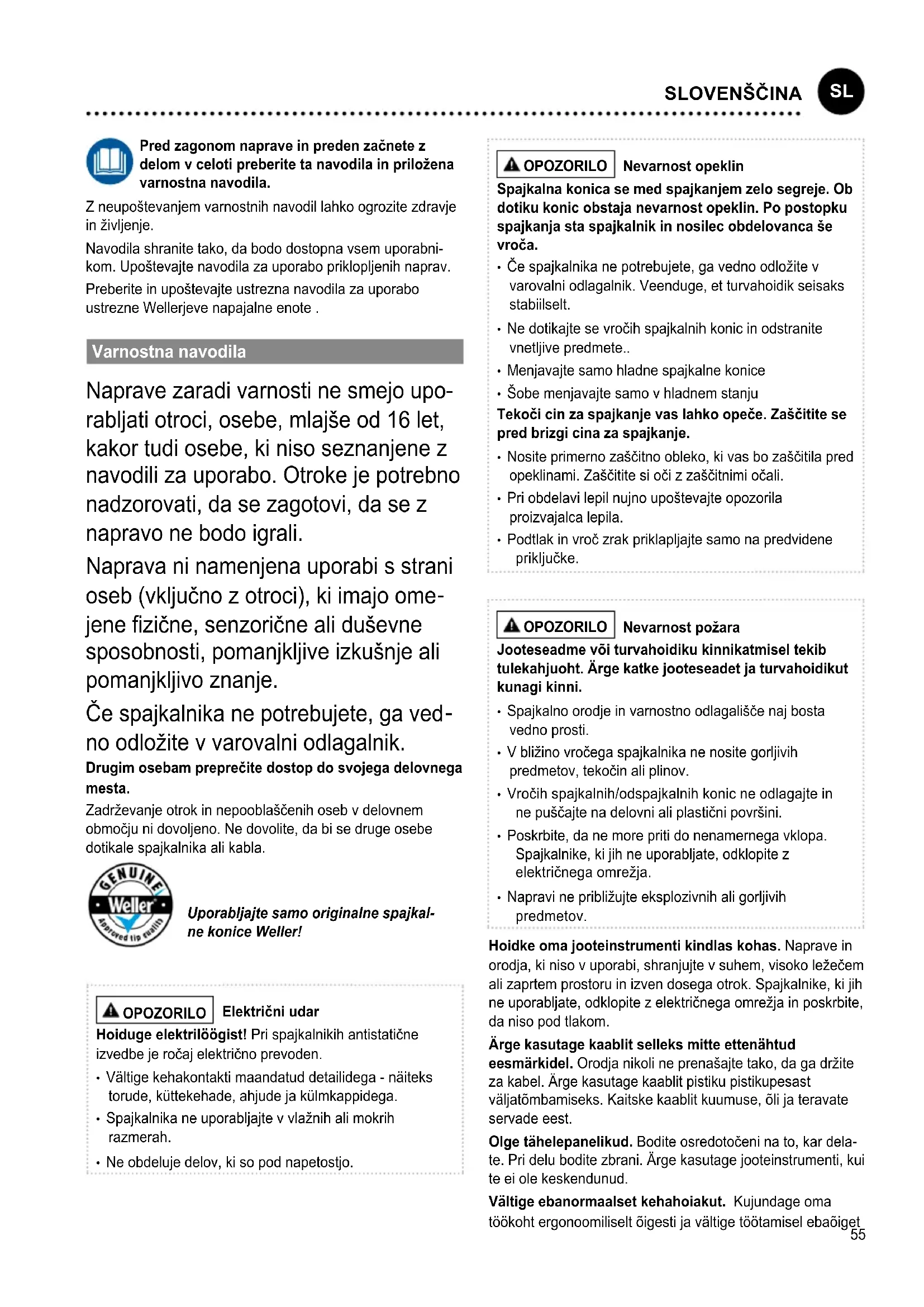

NAVODILA ZA UPORABO WXMPS MS Weller

SL Prevod izvirnih navodil

Pokrivanje spajkalnega orodja ali varnostnega odlagališča predstavlja nevarnost požara.

Kabla ne uporabljajte v namene, za katere ni predviden. Prístroj nikdy nenoste za kábel. Ne vlecite za kabel, kadar želite izvleči vtič iz vtičnice. Zaščitite kabel pred vročino, oljem in ostrimi robovi.

Z neupoštevanjem varnostnih navodil lahko ogrozite zdravje in življenje.

Navodila shranite tako, da bodo dostopna vsem uporabnikom. Upoštevajte navodila za uporabo priklopljenih naprav.

Preberite in upoštevajte ustrezna navodila za uporabo ustrezne Wellerjeve napajalne enote.

Varnostna navodila

Naprave zaradi varnosti ne smejo uporabljati otroci, osebe, mlajše od 16 let, kakor tudi osebe, ki niso seznanjene z navodili za uporabo. Otroke je potrebno nadzorovati, da se zagotovi, da se z napravo ne bodo igrali.

Naprava ni namenjena uporabi s strani oseb (vključno z otroci), ki imajo omejene fizične, senzorične ali duševne sposobnosti, pomanjkljive izkušnje ali pomanjkljivo znanje.

Če spajkalnika ne potrebujete, ga ved- no odložite v varovalni odlagalnik.

Drugim osebam preprečite dostop do svojega delovnega mesta.

Zadrževanje otrok in nepooblaščenih oseb v delovnem območju ni dovoljeno. Ne dovolite, da bi se druge osebe dotikale spajkalnika ali kabla.

Uporabljajte samo originalne spajkalne konice Weller!

OPOZORILO

Električni udar

Hoiduge elektrilöögist! Pri spajkalnikih antistatične izvedbe je ročaj električno prevoden.

• Vältige kehakontakti maandatud detailidega - näiteks torude, küttekehade, ahjude ja külmkappidega.
• Spajkalnika ne uporabljajte v vlažnih ali mokrih razmerah.
• Ne obdeluje delov, ki so pod napetostjo.

OPOZORILO

Nevarnost opeklin

Spajkalna konica se med spajkanjem zelo segreje. Ob dotiku konic obstaja nevarnost opeklin. Po postopku spajkanja sta spajkalnik in nosilec obdelovanca še vroča.

• Če spajkalnika ne potrebujete, ga vedno odložite v varovalni odlagalnik. Veenduge, et turvahoidik seisaks stabiilselt.
• Ne dotikajte se vročih spajkalnih konic in odstranite vnetljive predmete..
• Menjavajte samo hladne spajkalne konice
• Šobe menjavajte samo v hladnem stanju

Tekoči cin za spajkanje vas lahko opeče. Zaščitite se pred brizgi cina za spajkanje.

• Nosite primerno zaščitno obleko, ki vas bo zaščitila pred opeklinami. Zaščitite si oči z zaščitnimi očali.
• Pri obdelavi lepil nujno upoštevajte opozorila proizvajalca lepila.
• Podtlak in vroč zrak priklapljajte samo na predvidene priključke.

OPOZORILO

Nevarnost požara

• Spajkalno orodje in varnostno odlagališče naj bosta vedno prosti.
• V bližino vročega spajkalnika ne nosite gorljivih predmetov, tekočin ali plinov.
• Vročih spajkalnih/odspajkalnih konic ne odlagajte in ne puščajte na delovni ali plastični površini.
• Poskrbite, da ne more priti do nenamernega vklopa. Spajkalnike, ki jih ne uporabljate, odklopite z električnega omrežja.
• Napravi ne približujte eksplozivnih ali gorljivih predmetov.

Hoidke oma jooteinstrumenti kindlas kohas. Naprave in orodja, ki niso v uporabi, shranjujte v suhem, visoko ležečem ali zaprtem prostoru in izven dosega otrok. Spajkalnike, ki jih ne uporabljate, odklopite z električnega omrežja in poskrbite, da niso pod tlakom.

kehahoiakut. Pazite na pravilno držo pri delu, saj nepravilna drža škoduje zdravju.

Uporaba spajkalnika je dovoljena samo v tehnično brezhibnem stanju. Onemogočanje zaščitnih delov ni dovoljeno.

Nemudoma odpravite motnje in napake. Pred vsako uporabo naprave/orodja skrbno preverite, ali zaščitni deli brezhibno delujejo v skladu z namenom. Preverite, ali premični deli brezhibno delujejo in se ne zatikajo, preglejte dele za morebitne poškodbe. Za brezhibno delovanje orodja morajo biti vsi deli pravilno nameščeni, prav tako pa morajo izpolnjevati vse pogoje.

Uporabljajte pravo orodje. Uporabljajte le pribor in dodatne naprave, ki so na seznamu pribora ali so na voljo pri proizvajalcu. Pribor in dodatne naprave WELLER uporabljajte izključno z napravami WELLER. Ob uporabi drugih orodij in pribora se lahko poškodujete.

Zavarujte orodje. Orodje fiksirajte z ustreznimi pritrdilnimi pripravami.

Uporabljajte napravo za odsesavanje dima, ki nastaja pri spajkanju. Če imate na razpolago napravo za odsesavanje dima, ki nastaja pri spajkanju, se prepričajte, da je le-ta priključena in pravilno deluje.

Izraz Spajkalnik uporabljajte izključno v skladu z nameni, navedenimi v navodilih za uporabo, in sicer za spajkanje in odspajkanje pod tu navedenimi pogoji.

Spajkalnik lahko uporabljate le z Wellerjevimi napajalnimi enotami.

To napravo je dovoljeno uporabljati samo pri sobni temperaturi in v notranjih prostorih. Zaščitite jo pred vlago in pred neposrednim sončnim sevanjem.

Skupine uporabnikov

Zaradi različnih stopenj tveganja in nevarnosti smejo določene delovne korake izvajati samo izšolani strokovnjaki.

Delovni korak Skupine uporabnikov

Vnos parametrov spajkanja	Strokovno osebje s tehnično izobrazbo
Menjava električnih nado-mestnih delov	Strokovnjak električar
Vnos intervalov vzdrževanja	Varnostno osebje
Uporaba Menjava filtra	Laiki
Uporaba Menjava filtra Menjava električnih nado-mestnih delov	Usposabljanje oseb za delo na tehničnem področju pod vodstvom in nadzorom izšolanega strokovnega osebja

Nega in vzdrževanje

OPOZORILO

Pred vsemi deli na napravi izvlecite vtikač iz vtičnice. Počakajte, da se naprava ohladi.

Redno preverjajte priključene kable in cevi. Nemudoma nehajte uporabljati poškodovana električna orodja.

Zamašenih šob ne smete uporabljati.

Popravila lahko izvaja le osebje, ki ga izšola družba Weller.

Uporabljajte samo originalne rezervne dele WELLER.

OPOZORILO

Nevarnost opeklin

- Spajkalne konice lahko menjate le takrat, ko se ohladijo.

Izklopljen spajkalnik mora biti vsaj 3 minute v varovalnem odlagalniku, da se spajkalna konica ohladi. Statusna svetleča dioda mora biti ugasnjena.

Gibanje temperature

Spajkalnik ima senzor, ki zaznava uporabo. Z njim lahko nastavite samodejno funkcijo izklopa (stanje pripravljenosti – stand-by). Navodila najdete v ustreznih navodilih za uporabo postaje.

Garancija

Zahtevki kupca zaradi napak, zastarajo v enem letu od dobave. To ne velja za regresne zahtevke kupca po §§ 478, 479 BGB.

Podrobnejše informacije najdete na spletni strani www.weller-tools.com.

Simboli

Pozor!

Opozorilo! Nevarnost opeklin

Preberite navodila za uporabo!

Zasnova in delovno mesto ustrezata zahtevam elektrostaticnega praznjenja

Znak CE

Britanska oznaka za združljivost

Odstranjevanje

Elektricnega orodja ne odstranjujte s hišnimi odpadki! V skladu z Evropsko direktivo 2012/19/EU o odpadni elektricni in elektronski opremi in z njenim izvajanjem v nacionalni zakonodaji je treba elektricna orodja ob koncu njihove življenjske dobe loceno zbirati in jih predati v postopek okolju prijaznega recikliranja.

Tehnični Podatki

	Pico / Micro Ultra
Spajkalnik WXMPS MS WXUPS MS
Temperaturno območje °C	100 - 450	100 - 450
Temperaturno območje °F	200 - 850	200 - 850
Poraba moči 40 W 150 W
Omrežna napetost 12 V / AC 24 V / AC
Čas segrevanja(50 °C na 350 °C) (120 °F na 660 °F)	3 s 7 s
Tip konice, serija RTMS MS / RTPS MS RTUS MS
Varovalni odlagalnik WSR 208 WSR 200
Napajalna enota WX Smart Station

Pridrīujemo si pravico do tehniānih sprememb!

Sigurnosna upozorenja

Pročitati upute za upotrebu!

Izjavljamo, da imenovani izdelki izpolnjujejo določila naslednjih direktiv:

Pooblaščeni za sestavljanje tehnične dokumentacije.
