AFSC 18 QCSL - Multifunkčné náradie Fein - Bezplatný návod na obsluhu

Značka	Fein
Model	AFSC 18 QCSL
Typ produktu	Bezdrôtový multifunkčný nástroj
Menovité napätie	18 V
Typ batérie	Lítium-iónová
Uhol kmitania	1,6°
Frekvencia kmitania	Premenná (polohy 1 až 6)
Hmotnosť (s batériou)	1,5 kg (približne)
Hmotnosť samotného nástroja	1,2 kg (približne)
Hladina akustického tlaku (LpA)	Pozri návod
Hladina akustického výkonu (LwA)	Pozri návod
Hodnota vibrácií (a)	Pozri návod (trieda vibrácií)
Kapacita batérie	Nešpecifikovaná v návode
Čas nabíjania	Premenný podľa nabíjačky
Hlavné aplikácie	Pílenie dreva, plastu, kovu (max 1 mm), brúsenie, škrabanie, odstraňovanie spojov
Systém výmeny nástroja	Otočná upínacia páka (krok 30°)
Indikácia stavu nabitia	LED (1-4 zelené: nabíjanie; červená: vybitá)
Ochrana proti opätovnému spusteniu	Áno
Brúsny tanier	Používajte s vhodnými brúsnymi prostriedkami
Údržba	Fúkať stlačený vzduch do ventilačných štrbín
Náhradné diely	K dispozícii na www.fein.com
Záruka	Podľa platných predpisov + záruka výrobcu
Prevádzková teplota batérie	0 °C až 45 °C

Často kladené otázky - AFSC 18 QCSL Fein

Ako vymeniť pracovný nástroj na Fein AFSC 18 QCSL?

Otvorte upínaciu páku, vložte príslušenstvo do čeľustí, potom páku zatvorte. Pri čepeliach používajte ochranný kryt (ref. 3 21 74 011 00 0), aby ste predišli zraneniam. Nástroj je možné orientovať po krokoch 30°.

Aká je najlepšia frekvencia kmitania na pílenie?

Na pílenie zvoľte vysokú frekvenciu (poloha 5 alebo 6 na regulátore). To umožňuje efektívnejšie rezanie.

Môžem použiť príslušenstvo, ktoré nie je od Fein?

Nie, používajte iba príslušenstvo navrhnuté a schválené spoločnosťou Fein. Použitie nevhodného príslušenstva môže poškodiť nástroj alebo spôsobiť zranenia.

Ako interpretovať LED diódy na batérii?

1 až 4 zelené LED diódy indikujú úroveň nabitia. Súvislá červená kontrolka znamená takmer vybitú batériu. Blikajúca červená znamená, že batéria je mimo teplotného rozsahu (0-45 °C); nechajte ju vrátiť na izbovú teplotu.

Aký je postup pri brúsení s týmto nástrojom?

Krátko pritlačte brúsny papier na rovný povrch a zapnite nástroj pre lepšiu priľnavosť. Pracujte s celou plochou taniera a aplikujte ľahký tlak. Pre malé taniere použite vysokú frekvenciu (4-6), pre veľký tanier miernu frekvenciu (max 4).

Ako čistiť nástroj po intenzívnom používaní?

Pravidelne fúkajte suchý stlačený vzduch bez oleja cez ventilačné štrbiny, aby ste odstránili vodivý prach, najmä po práci na kove.

Má nástroj ochranu proti neúmyselnému reštartovaniu?

Áno, blokovanie opätovného spustenia zabraňuje reštartovaniu nástroja, ak je spínač v polohe Zapnuté pri vložení batérie.

Aké materiály môžem rezať pomocou Fein AFSC 18 QCSL?

Môžete rezať drevo, plasty, plasty vystužené sklenenými vláknami (FRP) a plechy do hrúbky 1 mm.

Ako skladovať nástroj po použití?

Odstráňte pracovný nástroj, zatvorte upínaciu páku, potom zatlačte upínací prvok. Skladujte na suchom mieste a mimo dosahu detí.

Kde nájdem náhradné diely pre toto zariadenie?

Pozrite si zoznam náhradných dielov na www.fein.com. Aplikačné nástroje (čepele, taniere atď.) sú k dispozícii aj u autorizovaných predajcov.

NÁVOD NA OBSLUHU AFSC 18 QCSL Fein

Originálny návod na použitie.

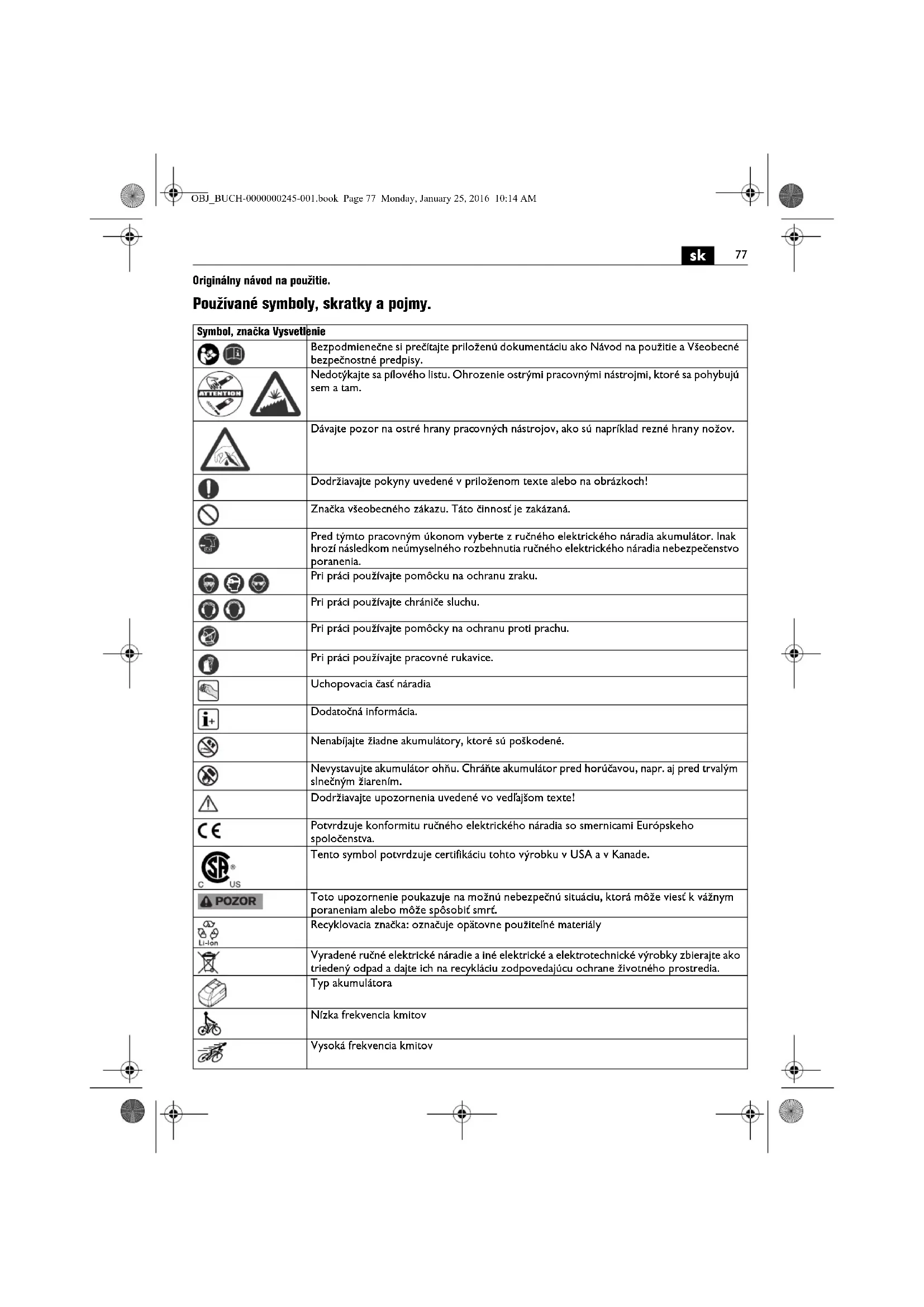

Používané symboly, skratky a pojmy.

Symbol, značka Vysvetlenie
	Bezpodmienečne si prečítajte priloženú dokumentáciu ako Návod na použitie a Všeobecné bezpečnostné predpisy.
	Dávajte pozor na ostré hrany pracovných nástrojov, ako sú napríklad rezné hrany nožov.
[SWXZ]	Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch!
	Značka všeobecného zákazu. Táto činnosť je zakázaná.
[TZ50]	Pred týmto pracovným úkonom vyberte z ručného elektrického náradia akumulátor. Inak hrozí následkom neúmyselného rozbehnutia ručného elektrického náradia nebezpečenstvo poranenia.
[2D8S]
[HWTZ]
[TOAK]	Pri práci používajte pomôcku na ochranu zraku.
[WCKZ]	Pri práci používajte chrániče sluchu.
	Pri práci používajte pomôcky na ochranu proti prachu.
	Pri práci používajte pracovné rukavice.
	Uchopovacia časť náradia
	Dodatočná informácia.
	Nenabíjajte žiadne akumulátory, ktoré sú poškodené.
[CCWO]	Nevystavujte akumulátor ohňu. Chráně akumulátor pred horúčavou, napr. aj pred trvalým slnečným žiarením.
	Dodržiavajte upozornenia uvedené vo vedľajšom texte!
[T4T9]	Potvrdzuje konformitu ručného elektrického náradia so smernicami Európskeho spoločenstva.
	Tento symbol potvrdzuje certifikáciu tohto výrobku v USA a v Kanade.
[Z6ZA]	Toto upozornenie poukazuje na možnú nebezpečnú situáciu, ktorá môže viesť k vážnym poraneniam alebo môže spôsobit smrt.
	Recyklovacia značka: označuje opätovne použitelné materiály
[863Z]	Vyradené ručné elektrické náradie a iné elektrické a elektrotechnické výrobky zblerajte ako triedený odpad a dajte ich na recykláciu zodpovedajúcu ochrane životného prostredia.
	Typ akumulátora
[SZSH]	Nízka frekvencia kmitov
	Vysoká frekvencia kmitov

sk

Značka Medzinárodná jednotka Národná jednotka Vysvetlenie
UV V Jednosmerné elektrické napätie	—
fHz Hz Frekvenc	a
ns	/min, min ^-1 , rpm, r/min	/min Kalkulovaná frekvencia vibrácií
	°	°	Uhol kmitu
	kg	kg	Hmotnosť podľa EPTA-Procedure 01
	kg	kg	Hmotnosť ručného elektrického náradia bez akumulátora a pracovného nástroja
	kg	kg	Hmotnosť akumulátora
L_pA	dB	dB	Hladina zvukového tlaku
L_wA	dB	dB	Hladina akustického tlaku
L_pCpeak	dB	dB	Špičková hodnota hladiny akustického tlaku
K...			Nepresnosť meranla
a	m/s ^2	m/s ^2	Hodnota emisie vibrácií podľa normy EN 60745 (súčet vektorov troch smerov)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Základné a odvodené jednotky Medzinárodného systému jednotiek SI.

Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny.

Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo tážké poranenie.

Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

Nepoužívajte toto ručné elektrické náradie predtým, ako si dôkladne prečitate tento Návod na používanie ako aj priložené „Všeobecné

bezpečnostné pokyny" (spisové číslo 3 41 30 054 06 1) a kým úplne neporozumiete ich obsahu. Uvedené podklady si dobre uschovajte na neskoršie použitie a v prípade odovzdania ručného elektrického náradia alebo predaja inej osobe ich odovzdajte s náradím. Rovnako dodržlavajte aj príslušné národné ustanovenia o ochrane zdravia pri práci.

Určenie ručného elektrického náradia:

ručný oscilátor na používanie bez prívodu vody v prostredí chránenom pred poveternostnými vplyvmi s pracovnými nástrojmi a s príslušenstvom, ktoré schválila firma FEIN.

AFSC18Q(SL):

• na rezanie dreva, plastov, plastov zosilnených skleným vláknom (GFK) a na rezanie plechov (do max. hrúbky 1 mm)
  – na vyrezávanie škár obkladačiek a na rašplovanie a zoškrabávanie lepidiel obkladačiek alebo zvyškov kobercov
• na brúsenie a rašplovanie malých plôch

Špeciálne bezpečnostné pokyny.

Držte ručné elektrické náradie len za izolované plochy rukováti, ak vykonávate takú prácu, pri ktoréj by mohol použitý pracovný nástroj natrafiť na skryté elektrické vedenia. Kontakt s elektrickým vedením, ktoré je pod napátím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobít zásah elektrickým průdom.

Na zabezpečenie a podopretie obrobku na stabilnej ploche použivajte zvierky alebo nejakú inú praktickú metodu. Ak budete pridržiavať obrobok rukou alebo si ho pridčať o svoje telo, bude sa nachádzať v nestabilnej polohe, ktorá môže viest k strate kontroly nad náradím.

Nepouživajte žiadne príslušenstvo, ktoré nebolo špeciálne vyvinuté alebo schválené výrobcom ručného elektrického náradia. Bezpečná prevádzka nie je zaručená iba tým, že sa určité príslušenstvo na Vaše ručné elektrické náradie hodí.

Ručné elektrické náradie chytajte vždy tak obozretne, aby sa Vaše telo nikdy nedostalo do kontaktu s pracovnými nástrojmi nasmerovanými do priestoru, kam sihate rukami, predovšetkým pri práci s pilovými listami a s rezacimi nástrojmi. Dotyk ostrých rezných hrán môže mať za následok poranenie.

Použivajte osobné ochranné prostriedky. Podl'a druhu použitia náradia použivajte ochranný štit na celú tvár, štit na oči alebo ochranné okuliare. Pokial'je to primerané, použivajte ochrannú dýchacílu masku, chránice sluchu, pracovné rukavice alebo špeciálnu zásteru, ktorá Vás uchrání pred odletujúcimi drobnými člastočkami brusiva a obrábaného materiálu. Predovšetkým oči treba chránit pred odletujúcimi cudzími telieskami, ktoré vznikajú pri rôznom spôsobe používania náradla. Ochrana proti prachu alebo ochranná dýchacia maska musia predovšetkým odfiltrovať konkrétny druh prachu, ktorý vzniká pri danom druhu použitia náradla. Ked'je človek dlhšiu dobu vystavený hlasnému hluku, môže utripieť stratu sluchu.

Nesmerujte ručné elektrické náradie proti sebe samému, ani na iné osoby alebo na zvieratá. Hrozí nebezpečenstvo poranenia ostrými alebo horúcimi pracovnými nástrojmi.

Je zakázané skrutkovať alebo nitovať na ručné elektrické náradie nejaké štítky alebo značky. Poškodená izolácia neposkytuje žiadnu ochranu pred zásahom elektrickým prúdom. Používajte samoleplace štítky.

Ventilátor elektromotora vtahuje do telesa náradia prach. V prípade nadmierneho nahromadenia kovového prachu to môže spôsobit ohrozenie elektrickým prúdom.

Používanie akumulátorov (akumulátorových blokov) a manipulácia s nimi.

Aby ste sa pri zaobchádzani s akumulátormi vyhli nebezpečenstvám ohrozenia zdravia ako popáleniny, požiar, výbuch, poranenia kože a iné poranenia, dodržiavajte nasledujúce pokyny:

Akumulátory sa nesmú rozoberať, otvárať ani deliť na menšie kusy. Nevystavujte akumulátory žiadnym mechanickým nárazom. V prípade poškodenia alebo neodborného používania akumulátora môžu z neho vystupovať zdraviu škodlivé výpary alebo unikať kvapaliny. Tieto výpary môžu podráždit dýchacie cesty. Unikajúca kvapalina z akumulátora môže mať za následok podráždenie pokožky alebo spôsobit popáleniny.

Ak kvapalina vytečená z akumulátora zasiahla aj okolité predmety a súčiastky, zasiahnuté súčiastky skontrolujte a v prípade potreby ich vyčistite alebo vymeňte.

Nevystavujte akumulátor horúčave alebo ohňu. Neskladujte akumulátor na priamom slnečnom svetle.

Akumulátor vyberte z originálneho obalu až vtedy, keď ho bude treba použit.

Pred každou prácou na ručnom elektrickom náradí vyberte z náradia akumulátor. Ak by sa ručné elektrické náradie nekontrolovane rozbehlo, hrozí nebezpečenstvo poranenia.

Akumulátor vyberajte z ručného elektrického náradia iba vtedy, ked'je náradie vypnuté.

Akumulátory uschovávajte tak, aby k nim nemali prístup deti.

Akumulátor udržiavajte v čistote a uschovávajte tak, aby bol chránený pred vlhkostou a vodou. Znečistené prívody (kontakty) akumulátora a ručného elektrického náradia vyčistlte suchou a čistou handričkou.

Použivajte len originálne akumulátory firmy FEIN, ktoré sú určené do Vášho ručného elektrického náradia. V pripade používania a nabíjania nevhodných, poškodených, opravovaných alebo upravovaných akumulátorov, rôznych napodobnenín alebo výrobkov iných firiem, hrozí nebezpečenstvo požiaru a/alebo výbuchu.

Zaobchádzanie so zdraviu škodlivým prachom

Pri pracovných činnostiach s týmto náradím, pri ktorých dochádza k úberu materiálu, vzniká prach, ktorý môže byt zdraviu škodlivý.

Dotyk alebo vdychovanie niektorých druhov prachu, napr. z azbestu a z materiálov obsahujúcich azbest, z náteru obsahujúceho olovo, z kovov, niektorých druhov dreva, minerálov, silikátových častíc materiálov obsahujúcich kamenivo, z rozpůštádiel farieb, z prostriedkov na ochranu dreva, z ochranných náterov pre vodné dopravné prostriedky môže vyvolać u niektorých osób alergické reakcie a/alebo spôsobit ochorenie dýchacích ciest, rakovinu a vyvolávať poruchy plodnosti. Riziko vyvolané nadýchaním sa prachu je závislé od doby zotrvania v ohrozenom priestore.

Používajte odsávacie zariadenie zodpovedajúce vznikajúcemu druhu prachu ako aj osobné ochranné pomôcky a postarajte sa o dobré vetranie pracoviska. Obrábanje materiálov, ktoré obsahujú azbest, prenechajte výlučne na odborníkov.

Drevený prach, prach z lahkých kovov, horúce zmesi brúsneho prachu a chemických látok sa môžu za nepriaznivých podmienok samovznietíť, alebo môžu spôsobit výbuch. Vyhýbajte sa tomu, aby prud iskier smeroval k zásobníku na prach, a zabráňte prehrievaniu ručného elektrického náradia a brúseného materiálu, zavčasu vyprázdňujte zásobník na prach, dodržlavajte pokyny výrobcu materiálu aj predpisy o obrábaní prislušného materiálu platné vo Vašej krajine.

Vibrácie ruky a predlaktia

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 60745 a možno ju používať na vzájomné porovnávanie rôznych typov ručného elektrického náradla. Hodí sa aj na predbežný odhad zaťaženia vibráciami.

Uvedená hladina zaťaženia vibráciami reprezentuje hlavné druhy používania tohto ručného elektrického náradia. Avšak v takých prípadoch, keď sa toto ručné elektrické náradie využíva na iné druhy použitia, s odlišnými pracovnými nástrojmi, alebo ak sa podrobuje nedostatočnej údržbe, môže sa hladina zaťaženia vibráciami od týchto hodnôt odlíšovať. To môže výrazne zvýšit zaťaženie vibráciami počas celej pracovnej doby.

Na presný odhad zaťaženia vibráciami počas určitého časového úseku práce s náradím treba zohľadniť doby, počas ktorých je ručné elektrické náradie vypnuté alebo doby, keď je náradie síce zapnuté a beží, ale v skutočnosti nepracuje. Táto okolnosť môže výrazne redukovať zaťaženie vibráciami počas celej pracovnej doby.

Na ochranu osoby pracujúcej s náradím pred účinkami zaťaženia vibráciami vykonajte dalšie bezpečnostné opatrenia, ako sú napríklad: Údržba ručného elektrického náradia a používaných pracovných nástrojov, zabezpečenie zachovanía teploty rúk, organizácia jednotlivých pracovných úkonov.

sk

Emisné hodnoty pre vibrácie

Vibrácia
Rozdelenie pracovných nástrojov FEIN podľa vibračných tried	Vyhodnotenézrý chlenie*
VC0	<2,5 m/s2
VC1	<5 m/s2
VC2	<7 m/s2
VC3	<10 m/s2
VC4	<15 m/s2
VC5	>15 m/s2
Ka	1,5 m/s2

* Tieto hodnoty sú založené na pracovnom cykle, pozostávajúcom v rovnakom trvani z volnobežného chodu náradla a z chodu náradla s plným zažažením. Triedu zažaženia vibráciami, ktorá sa týka tohto pracovného nástroja, nájdete v prilloženom liste 3 41 30 442 06 0.

Výmena nástroja (pozri strany 5/6).

Nepouživajte žiadne také príslušenstvo, ktoré nebolo firmou FEIN špeciálne určené a odporúčané pre toto ručné elektrické náradie. Používanie neoriginálneho príslušenstva má za následok prehrievanie ručného elektrického náradia a jeho zničenie.

Pri výmene pracovného nástroja s ostrými reznými hranami použite ochranný kryt 3 21 74 011 00 0 na ochranu rúk a predlaktia proti poraneniu.

Nazapínajte ručné elektrické náradie s otvorenou upínacou páčkou. V opačnom prípade hrozí nebezpečenstvo pomliaždenia ruky a prstov.

Manipulácia s akumulátorom.

Akumulátor používajte a nabíjajte len v pri teplotách v rámci rozsahu prevádzkových teplôt akumulátora 0 °C – 45 °C (32 °F – 113 °F). Na začiatku nabíjania musí byť teplota akumulátora v rámci rozsahu prevádzkových teplôt akumulátora.

Indikácia LED	Význam Akcia
1 – 4 Zelené diódy LED	percentuálny stav nabitia	Používanie (prevádzka)
Trvalé červené svetlo	Akumulátor je takmer prázdny	Akumulátor nabíjajte
Červené blikajúce svetlo	Akumulátor nie je pripravený na používanie	Zabezpečte teplotu akumulátora v rámci teplotách v rámci rozsahu prevádzkových teplót akumulátora, potom ho nabíjajte

Skutočný stav nabitia akumulátora v percentách sa zobrazí iba pri zastavenom motore ručného elektrického náradia.

Ak by malo nastat hlboké vybitie akumulátora, integrovaná elektronika motor automaticky zastaví.

Đalšie pokyny na obsluhu.

Nemanipulujte s upínacou páčkou počas chodu stroja. V opačnom prípade hrozí nebezpečenstvo poranenia.

Ked'sú upínacie čeluste pred vložením pracovného nástroja otvorené, potiahnite upínaciu páčku dopredu a zase spät. Upínacie čeluste sú teraz uzatvorené. Pracovný nástroj sa môže vložit.

Prisúvajte ručné elektrické náradie k obrobku iba v zapnutom stave.

Pracovný nástroj sa dá prestavovať po krokoch 30° a v najvýhodnejšej polohe sa dá upevníť.

Mechanizmus blokovania nekontrolovaného rozbehu zabraňuje tomu, aby sa ručné elektrické náradie samo od seba rozbehlo v prípade, že sa doňho zasunie akumulátor a vypínač náradia zostal v zapnutom stave.

Pokyny pre brúsenie.

Pridlačte ručné elektrické náradie brúsnym listom krátko a intenzívne na nejakú rovnú plochu a ručné elektrické náradie na malú chvíľu zapnite. To zabezpečí dobré prilnutie brúsneho listu a zabráni jeho predčasnému opotrebeniu.

Brusny list sa dá opáč demontovať a založit pootočený o 120°, ak je opotrebovaný len jeden hrot brúsneho listu. Pracujte celou plochou brúsnej dosky, nielen hrotom. Pri brúsení pomocou pomocou malej trojuholníkovej brúsnej dosky nastavte vysokú frekvenciu kmitov (elektronika stupeň 4 – 6), pri použití okrúhleho brúsneho tanier nastavte strednú frekvenciu kmitov (elektronika maximálne stupeň 4).

Brúste pomocou sústavného pohybu a miernym prítlakom. Privelké pritlačenie náradia vôbec nezvýši úber materiálu, spôsobí iba rýchlejšie opotrebovanie brúsneho listu.

Pokyny pre pílenie.

Nastavte si vysokú frekvenciu kmitov. Okrühle pílové listy sa dajú uvolniť a upnút v pootočenej polohe, aby sa rovnomerne opotrebovali.

Pokyny pre zaškrabávanie.

Nastavte si strednú až vysokú frekvenciu kmitov.

Pri extrémnych prevádzkových podmienkach sa môže pri obrábaní kovov vo vnútri ručného elektrického náradia usádzať jemný dobre

vodivý prach. Vnútorný priestor ručného elektrického náradia často pravidelne prefúkajte cez vetracie otvory suchým tlakovým vzduchom, ktorý neobsahuje olej.

Pred úschovou ručného elektrického náradia z neho vyberte pracovný nástroj, uzavrite upevňovaciu páčku a až potom zatlačte upevňovací element.

Aktuálny zoznam náhradných súčiastok pre toto ručné elektrické náradie nájdete na Internete na domovské stránke www.fein.com.

V prípade potreby vymeňte nasledujúce súčiastky: Pracovné nástroje

Zákonná záruka na produkt platí podľa zákonných predpisov v krajine uvedenia do prevádzky. Firma FEIN okrem toho poskytuje záruku podľa vyhlásenia výrobcu FEIN o záruke.

V základnej výbave Vášho ručného elektrického náradia sa môže nachádzať len časť príslušenstva popísaného alebo zobrazeného v tomto Návode na používanie.

Vyhlásenie o konformite.

Firma FEIN vyhlasuje na svoju výlučnú zodpovednosť, že tento produkt sa zhoduje s príslušnými normativnymi dokumentmi uvedenými na poslednej strane tohto Návodu na používanie.

Technické podklady sa nachádzajú na adrese:

C. & E. Fein GmbH, C-DB IA,

D-73529 Schwäbisch Gmünd

Ochrana životného prostredia, likvidácia.

Obaly, výrobky, ktoré doslúžili, a príslušenstvo dajte na recykláciu zodpovedajúcu ochrane životného prostredia. Akumulátory dávajte na predpísanú likvidáciu len vo vybitom stave.

V takom prípade, ked'nie sú akumulátory úplne vybité, na zabránenie proti skratom zaizolujte ich kontakty pomocou izolačnej pásky.
