브랜드	Fein
모델	AFSC 18 QCSL
제품 유형	무선 멀티툴
정격 전압	18 V
배터리 종류	리튬 이온
진동 각도	1.6°
진동 주파수	가변 (1~6단계)
무게 (배터리 포함)	약 1.5kg
공구 자체 무게	약 1.2kg
음압 레벨 (LpA)	설명서 참조
음향 파워 레벨 (LwA)	설명서 참조
진동 방출 값 (a)	설명서 참조 (진동 등급)
배터리 용량	설명서에 명시되지 않음
충전 시간	충전기에 따라 다름
주요 용도	목재, 플라스틱, 금속(최대 1mm) 절단, 샌딩, 스크래핑, 접합부 제거
공구 교체 시스템	30° 간격 조절 가능한 조임 레버
충전 상태 표시	LED (녹색 1-4개: 충전 중; 빨간색: 방전됨)
재시동 방지 장치	예
샌딩 플레이트	적합한 연마재와 함께 사용
유지보수	통풍 슬롯에 압축 공기 불어넣기
교체 부품	www.fein.com에서 확인 가능
보증	해당 규정 및 제조사 보증에 따름
배터리 작동 온도	0°C ~ 45°C

자주 묻는 질문 - AFSC 18 QCSL Fein

Fein AFSC 18 QCSL의 작업 공구를 어떻게 교체하나요?

조임 레버를 열고, 액세서리를 조에 넣은 다음 레버를 닫습니다. 블레이드의 경우 부상을 방지하기 위해 보호 커버(부품 번호 3 21 74 011 00 0)를 사용하십시오. 공구는 30° 간격으로 방향을 조정할 수 있습니다.

절단에 가장 적합한 진동 주파수는 무엇인가요?

절단 시에는 높은 주파수(변속기에서 5 또는 6 위치)를 선택하십시오. 이렇게 하면 더 효율적인 절단이 가능합니다.

Fein이 아닌 액세서리를 사용할 수 있나요?

아니요, Fein이 설계하고 승인한 액세서리만 사용하십시오. 부적합한 액세서리를 사용하면 공구가 손상되거나 부상을 초래할 수 있습니다.

배터리의 LED는 어떻게 해석하나요?

녹색 LED 1~4개는 충전 수준을 나타냅니다. 빨간색 고정 표시등은 배터리가 거의 방전되었음을 의미합니다. 빨간색 깜박임 표시등은 배터리가 온도 범위(0-45°C)를 벗어났음을 나타내며, 실온으로 돌아올 때까지 기다리십시오.

이 공구로 샌딩하는 절차는 무엇인가요?

연마지를 평평한 표면에 잠시 누르고 공구를 작동시키면 접착력이 좋아집니다. 플레이트 전체 표면을 사용하고 가벼운 압력을 가하십시오. 작은 플레이트의 경우 높은 주파수(4-6)를 사용하고, 큰 플레이트의 경우 중간 주파수(최대 4)를 사용하십시오.

집중 사용 후 공구를 어떻게 청소하나요?

특히 금속 작업 후에는 통풍 슬롯을 통해 건조하고 오일이 없는 압축 공기를 정기적으로 불어넣어 전도성 먼지를 제거하십시오.

공구에 예기치 않은 재시동 방지 기능이 있나요?

예, 재시동 잠금 장치는 배터리 삽입 시 스위치가 켜짐 위치에 있으면 공구가 다시 시작되지 않도록 방지합니다.

Fein AFSC 18 QCSL로 어떤 재료를 절단할 수 있나요?

목재, 플라스틱, 유리 섬유 강화 플라스틱(FRP), 최대 1mm 두께의 판금을 절단할 수 있습니다.

사용 후 공구를 어떻게 보관하나요?

작업 공구를 제거하고 조임 레버를 닫은 다음 조임 요소를 누르십시오. 건조한 장소에 보관하고 어린이의 손이 닿지 않는 곳에 두십시오.

이 장치의 교체 부품은 어디서 찾을 수 있나요?

www.fein.com에서 교체 부품 목록을 확인하십시오. 적용 공구(블레이드, 플레이트 등)는 공인 대리점에서도 구매할 수 있습니다.

사용 설명서 AFSC 18 QCSL Fein

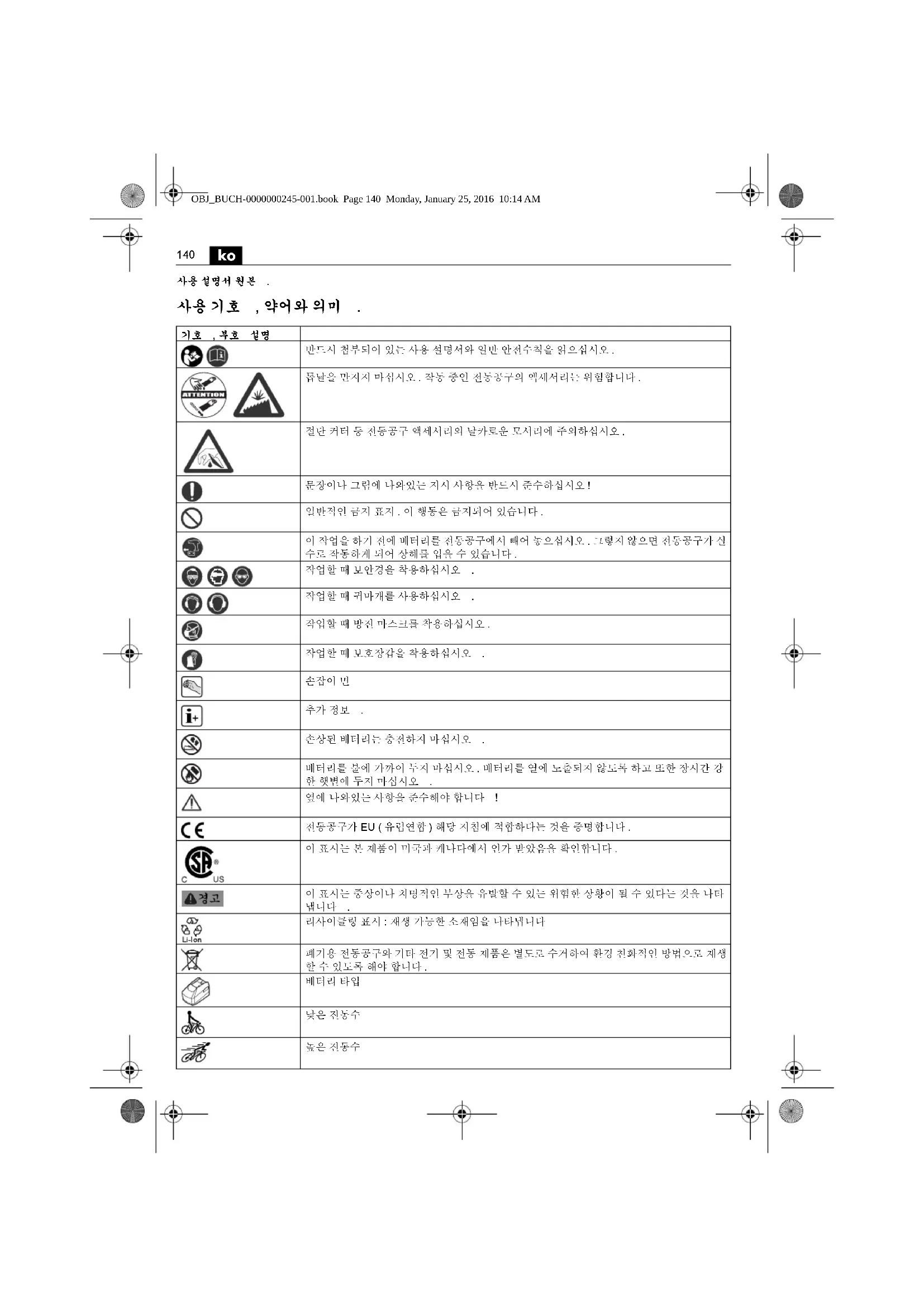

기중 보호 설명
	만드시 침부되어 있는 사용 설명시와 일반 안전수적을 읽으십시오.
	톱날을 만지지 마십시오. 작동 중인 전동공구의 액세서리는 위협합니다.
	절단 커터 등 전동공구 액세서리의 날카로운 모서리에 주의하십시오.
	문장이나 그림에 나와있는 지시 사항을 반드시 준수하십시오!
	일반적인 금지 표지. 이 행동은 근지되어 있습니다.
[4ZW3]	이 작업을 하기 선에 배터리를 전동공구에서 떼어 농으십시오. 그렇지 않으면 전동공구가 실 수로 작동하게 되어 상해를 입을 수 있습니다.
	작업할 때 보안성을 착용하십시오.
	작업할 때 귀바게를 사용하십시오.
	작업할 때 방신 마스크를 착용하십시오.
	작업할 때 보호징갑을 착용하십시오.
[2XZS]	손잡이 면
	추가 정보.
	손상된 베티리는 충전하지 마십시오.
	베터리를 불에 가까이 두지 마십시오. 베터리를 열에 노출되지 많도록 하고 또한 장시간 강 한 햇범에 두지 마십시오.
	옆에 나와있는 사항을 준수해야 합니다!
[SDCW]	전동공구가 EU (유럽연합) 해당 지침에 직함하다는 것을 중명합니다.
	이 표시는 본 제품이 미국과 캐나다에서 인가 반았음을 확인합니다.
	이 표시는 중상이나 치명직인 부상을 유반할 수 있는 위협한 상황이 될 수 있다는 것을 나타 냈니다.
	리사이클링 표시: 재생 가능한 소제임을 나타넘니다
[24AY]	폐기용 전동공구와 기타 전기 넓 진동 제품은 멸도로 수거하여 환성 친화석인 방법으로 재생 한 수 있도록 해야 합니다.
	베터리 타입
	낮은 진동수
	높은 진동수

부호 국제 단위	국내 단위 설명
UV	V		전기 직류 전압
f/Hz Hz			주파수
n_S	/min, min ^-1 , rpm, r/min /m/n	n	측정 전농치
	°	°	진동 각도
	kg kg		EPTA-Procedure 01에 따른 중량
	kg kg		데이터와 징착 엑세서리를 제외한 전동공구의 중량
	kg kg		데이터 중량
L_pA	dB dB		음압 레벨
L_wA	dB dB		음향 레벨
L_pCpeak	dB dB		최고 음압 레벨
K...			분확성싱
a	m/s ^2	m/s ^2	EN 60745에 따른 진농 방출지 (3 방향의 백터값)
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	국제 단위 시스템 SI 의 기본 및 유도 단위

안전 수칙

▲경고 모든 안전 수칙과 지시 사항을 상세히 읽고 준수 해야 합니다. 안전 수칙과 지시 사항을 지키지

않으면 화제 위험이 있으비 감선 혹은 중상을 입을 수 있습니다.

추후 참고용으로 모든 안전 수칙과 지시 사항을 잘 보관하십시오.

이 전농공구의 사용 실명서와 첨부된 "일반 안진 수척" (문시 번호 341 30 054 06 1) 을 자세히 읽고 완전히 이해한 후 기기를 사용하십시오. 나중에 사용할 경우를 위해 위의 자료를 잔 보관하고 전농공구를 인도하거나 메각할 경우 설명서도 함께 전달하십시오.

또한 국내의 해당 작업 안전 규정을 준수하십시오.

전동공구의 사용 분야 :

본 휴대용 오실레이터는 FEIN 사가 추천하는 부속품과 엑세시리를 부작하여 날씨와 관계 없는 환경에서 물을 사용하지 않고 사용할 수 있습니다.

AFSC18Q(SL):

• 목제, 플라스틱, 유리 심유로 강화된 플라스틱 (GFRP) 및 금속판 (최대 1 mm) 진단작업 시
• 타일 이음네 절단작업, 그리고 타일 접차세나 카페드 바닥 잔여문의 중진작업 및 제거작업 시
  -종은 표면의 연마작업 및 졸실작업 시

특별 안전 수칙 .

작업할 때 톓날 등의 액세서리가 보이지 않는 전선에 접촉할 수 있으면 기기의 절연된 손잡이 부위를 잡으십시오. 전류가 흐르는 전선에 땅게되던 기기의 금속 부위에도 전기가 통해 감진된 수 있기 때문입니다.

고정장치나 다른 실용적인 방법을 사용하여 작업물을 바닥에 안정되게 고정하고 밥처 주십시오. 작업문을 손이나 몸으로만 잡고 있으면 작업 시 위치가 불안정하게 되어 기기에 대한 등제를 읽을 수 있습니다.

전동공구 제조사가 특별히 개발하거나 허용하지 않은 액세서리를 사용하지 마십시오. 액세서리가 귀하의 전동공구에 맞는다고 해서 안전한 작동을 보장하는 것이 아닙니다.

특히 톨날이나 기타 절단 커러를 손잡이 부분으로 향하게 하여 작업할 경우, 이에 땁지 않도록 전풍공구를 안전하게 잠으십시오. 날카로운 톨날이나 보서리에 집축하게 되민 상해를 입을 수 있습니다.

작업자는 보호장비를 착용해야 합니다. 작업에 따라 안면 마스크나 보안경을 사용하십시오. 필요한 경우 분진 마스크, 귀마개, 보호장갑을 사용하고 연마로 인한 미세한 소재 물자에 접하게 되는 것을 방지하는 특수 작업용 애프런을 착용하십시오. 다양한 작업을 할 때 공중에 피다니는 이물질로부터 눈을 보호해야 합니다. 분진 미스크나 호흡 미스크로 기기 사용 시 발생하는 분진을 여과해야 합니다. 작업자가 장기간 강한 소음 환경에서 작업하면 칭력을 상실할 수도 있습니다.

전동공우를 작업자 자신이나 다른 사람 혹은 동물에 향하게 하지 마십시오. 날카롭거나 뜨거운 액세시리로 인해 상해를 입을 수 있습니다.

전동공구에 명판이나 표지판을 부착하기 위해 리 Bound이나 나사를 사용하지 마십시오. 절인이 손상되면 감전 보호 효과 가 부효화되므로 접착식 라벨을 사용하는 것이 좋습니다.

점기적으로 전동공구의 환기구를 비금속 공구를 사용하여 탉아 주십시오. 모터의 블로이로 인해 하우징 안으로 번지가 보입니다. 금속싱 분진이 지나치계 쌓이만 검진된 위 hij이 있습니다.

배터리(배터리 팩)의 사용과 취급.

배터리를 사용하여 작업할 때 화상, 화재, 폭발, 피부의 상처 등 기타 상해 위험을 방지하려면 다음 사항을 준수해야 합니다 :

142 ko

배터리를 봉해하거나 절단하지 마십시오. 배터리에 기계적인 충격을 가하지 마십시오. 손상되었기나 규정대로 사용하지 않은 경우 배터리에서 유해한 증기나 유체가 반생할 수 있습니다. 증기로 인해 호흡기가 자극될 수 있습니다. 배터리에서 나오는 유체로 인해 괴무에 자극 현상이 생기거나 화상을 임은 수 있습니다.

손상된 베터리에서 나오는 유체가인접해 있는 물체에 닿은 경우, 해당되는부위에 이상이 없는지 확인하고 깨끗이 닿아 주십시오. 정우에 따라 이를 교환해 주어야 합니다.

배러리를 고열이나 블에 가까이 두지 마십시오. 배러리를 직사광선이 드는 곳에서 보관하지 마십시오.

배터리를 사용하기 바로 전에 정품 포장에서 꺼내십시오. 전동공구에 작업하기 전에 배터리를 전동공구에서 분리하십시오. 실수로 전동공구가 작동하게 되면 상해를 입을 수 있습니다.

배터리는 전동공구의 스위치가 떠진 상태에서만 끼십시오 배터리는 어린이들의 손이 달지 않는 곳에 보관하십시오.

배터리를깨끗이 유지하고 수분이나 끼에 가까이 두지 마십시오. 태터리와 전동공구의 요염된 연결 부위를 마른 깨끗한 천으로 닭아 주십시오.

전동공우용으로 나온 하자가 없는 파인 (FEIN) 정 purity 배터리만을 사용하십시오. 적합하지 않은, 손상되거나 수리한 매티리, 모조품이나 타사의 베티리를 사용하여 작업하거나 충전하면, 화제 그리고혹은 쪽발 위험이 있습니다.

배터리 총전기의 사용 설명서에 나와있는 안전수칙을 준수 하십시오.

위험한 분진의 취급

이 진동궁구를 사용하여 소제를 제거하는 작업을 할 강우 유해한 분신이 발생할 수 있습니다.

식면과 식면을 포함한 소체, 납 싱분을 포함한 페인트, 금속, 몇가지 목재 종류, 광물, 석재 함유 소재의 규산염 입자, 도료 용네, 목재 보호재, 신마용 방오 도로 등에서 발생하는 분진에 집촉하거나 이를 효흡하게 되민 자임자나 주민사람들까지 안레르기 반응 그리고/또는 호흡기 지환, 암 및 생식기 장애가 생긴 수 있습니다. 분진을 효흡하게 될 위험은 노출 정도에 따라 좌우됩니다. 발생하는 분진에 적합한 분진 추출장치와 작업자 보호 장비를 사용하고, 작업장환기가 잘 되도록 하십시오. 이스페스트 성분을 합유한 소제는 반드시 진문가에게 달겨 작업하도록 하십시오.

목제나 경극속에서 발생하는 분진 혹은 연마 시 생기는 분진과 화학 성분의 뜨거운 혼합분은 종지 않은 환경에서 저절로 진화하기나 폭발할 수 있습니다. 분진 처리 용기쪽으로 불꽃이 지하 않도록 하고, 전동공구와 연마 작업물이 과연되지 않도록 하며, 정기적으로 분진 용기를 비워주십시오. 작업 소재 제조사의 사용 방법과 작업하려는 소재에 관한 해당 국가의 규정을 준수하십시오.

손과 팔에 가해지는 진동

이 사용 실명서에 나와있는 진동 측정치는 EN 60745 의규경에 따라 측정한 것이므로 전동공구를 시로 비교하는데 사용할 수 있습니다. 또한 진동 부하를 측정하는데도 저당합니다.

기제된 진동 측정치는 선동공구의 주요 사용 분야의 경우임니다. 전동공구를 적당하지 않은 액세서리를 장착하여 사용하기나 제대로 정비하지 않은 상태에서 미정상적으로 사용하므로 전동 측정치가 단타전 수 있습니다. 이로 인해 전체 작업 시간의 전동 부하가 헬씬 높아질 수 있습니다.

진동 부하를 정확히 측정하러 번 기기의 스위치가 끼지있는 시간과 부부하 상데로 가동히는 시간까지 고려해야 합니다. 그렇게 하면 전체 작업 시간의 진동 부하가 훨씬 낮아招待니다.

더불이 작업자의 안선을 위해 진동 효과가 생기기 전에 후가 안진 수칙을 세우십시오. 예를 듣민 진동공구와 액세시리를 징비하고, 손은 따뜻하게 하며 작업 순서를 징하십시오.

진동 방출치

진동	a
진동 등급에 따른 FEIN 액세서리의 분류	평가된 가속도*
VC0	<2.5 m/s^2
VC1	<5 m/s^2
VC2	<7 m/s^2
VC3	<10 m/s^2
VC4	<15 m/s^2
VC5	>15 m/s^2
Kq1,5 m/s	^2
*이 수치는 농일된 기간 농만 부부하 상대와 부하 상대에서 실시된 작업 주기에 의한 것입니다 .액세서리에 해당하는 진장 등급은 점부된 데이터 자료 34130442060를 참고하십시오 .

사용 방법.

액세서리의 교환(5/6 면 참조).

반드시 FEIN 사가 지정한 정품 액세서리만을 사용하십시오

오.FEIN 정품이 아닌 액세서리를 사용하면 전동공구가 과연되어 과괴될 수 있습니다.

날카로운절단면이 있는 액세서리를 교환하려면 손과 팔의 부상을 예방하기 위해 커버 32174011000 를 사용하십시오.

고정 레버가 열린 상태에서 전동공구의 스위치를 쳐지 마십시오.그렇지 않으면 손과 손가락이 눌러기나 타박상을 입을 위험이 있습니다.

클램핑 조 부위를 장지 마십시오. 그렇지 않으면 손기 라이 놀리거나 타박상을 입을 위힌이 있습니다.

배터리 취급.

0℃-45℃(32°F-113°F) 시이의 배터리 작동 온도 범위에서만 배터리를 사용하고 충진하십시오. 배터리 온도는 충전을 시작할 때부티 배터리 작동 온도 범위 내에 있어야 합니다.

LED 표시기	의미 조치
1-4 녹색 LED	베�터리 충전 단계	작동
적색 인속등	베�터리가 거의 방전 상태입니다	베�터리를 충전하십시오
적색 깜바등	베�터리를 사용할 수 없습니다	베�터리가 작동 온도 범위에 있도록 한 다음, 충전하십시오.

배터리의 실제 충전 상태(퍼센트)는 전동공구가 정지한 상태에시만 보입니다.

배터리가 과방선되기 선에 선자장치가 자동으로 모터의 스위치를 갑니다.

기타 사용 방법.

기기가 작동하는 동안에 고정 레버를 작동하지 마십시오. 그렇지 않으면 나칠 위험이 있습니다.

클램핑 조가 열려 있거나 액세서리가 없는 상태에서 전동공우를 사용하지 마십시오! 이 경우 선동공구가 손상된 수 있습니다.

작업에 필요한 액세서리를 장착하기 전에 츔램핑 조가 둘려 있으면 고점 레버를 앞으로 움직였다가 다시 뒤로 움직이십시오. 그리고 나님 클 Governor 조가 잠기게 됩니다. 이제 액세서리를 끼우면 됩니다.

전동공구가 켜진 상태에서만 작업물 가까이 대십시오.

액세시리는 30° 단계로 조건한 수 있어 최적 상태의 작업 위치로 고징할 수 있습니다.

자가 작농 잠금장치는 진농공구 스위치가 겨져있는 상태에서 베티리를 장착할 경우 전동공구가 시절로 작동되는 것을 방지합니다.

샌딩작업 시 주의 사항

진농공구에 센딩 페이지를 끼워 사용할 때는 평평한 표민 위에 짧게 힘 NumberOf 후에 전동공구의 스위치를 잠깐 키십시오. 이렇게 하면 집착이 잘 되어 빨리 마보되는 것을 예방 합니다.

센딩 페이퍼의 모서리 부위만 마모된 경우 센딩 페이퍼를 떼었다가 120° 폴리시 다시 붙원 수 있습니다.

샌딩환의 모서리 부위만 사용하지 만고 전체 표면으로 작업 하십시오.

소형의 삼각 샌딩판으로 연미작업을 할 경우 높은 진동주파수를 선택하십시오 (전자식 스위치 4-6 단계), 원형 샌딩판과 대형 삼각 샌딩판으로 작업할 경우에는 중간 진동주파수 (전자식 스위치, 최대 4 단계)를 선택하십시오.

계속 움식이며 가법게 누르면서 샌딩 작업을 하십시오. 지 나치게 늘리 작업하면 깜임 정도가 많아지는 것이 아니라 샌딩 페이퍼가 뺐리 마모된 루입니다.

절단작업 시 주의 사항.

높은 진동 주파수를 선택하십시오. 원형의 류날이 균일하게 마모되도록 하기 위해 원형 톱날의 위치를 바꾸어 고정할 수 있습니다.

스크레이핑 작업 시 주의 사항.

중간에서 높은 정도의 진동 주파수를 선택하십시오.

보수정비 및 고객 서비스.

국심한 작업 환경조건에서 금속에 작업할 경우 전도성분신이 전동공구 안에 쌓일 수 있습니다.

자주 전동공구의 내부로 환기구를 통해 슈기와 오일 성분이 없는 압축 공기를 분어 넣으십시오.

전동공구를 보관하려면 키더 등 액세서리를 떼고나서 고정 레비를 잠근 다유, 고정장치를 누르십시오.

본 전동공구의 부품 목록은 인터넷 www.fein.com 에 나와 있습니다.

다음 부속품은 필요에 따라 직접 교환하실 수 있습니다 : 편치 , 인서트

품질 보증 및 법적 책임

제품에 대한 품질 보증은 유통하는 국가의 법식 규정에 따라 유효합니다. 더濡어 FEIN 사는 FEIN 제조사 보증시에 부응하는 품질 보증을 합니다.

귀하의 전동공구 공급 내역에는 이 사용 설명시와 그림에 나와있는 액세서리 중 일부만 들이있을 수도 있습니다.

적합성에 관한 선언.

FEIN 사는 단독 책임 하에 본 제품이 사용 설명서 후면에 나와있는 관련된 규정과 잊지함을 자체 선언합니다.

기술자료 문의 : C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd

환경 보호,처리.

포잠새, 폐기용 전동공구 및 애세서리는 진환경적인 방법으로 제활용할 수 있도록 분류해야 합니다.

베티리를 반드시 방전된 상태로 폐기하십시오.

완진히 방진되지 않은 배터리는 단락되는 것을 방지하기 위해 단자 부위에 접착 테이프를 살어 절언하십시오.
