| Merkki | Fein |
| Malli | AFSC 18 QCSL |
| Tuotetyyppi | Akkukäyttöinen monitoimityökalu |
| Nimellisjännite | 18 V |
| Akkutyyppi | Litiumioni |
| Heilurikulma | 1,6° |
| Heiluritaajuus | Säädettävä (asento 1–6) |
| Paino (akun kanssa) | noin 1,5 kg |
| Työkalun paino ilman akkua | noin 1,2 kg |
| Äänenpainetaso (LpA) | Katso käyttöohje |
| Äänitehotaso (LwA) | Katso käyttöohje |
| Tärinäarvo (a) | Katso käyttöohje (tärinäluokka) |
| Akun kapasiteetti | Ei ilmoitettu käyttöohjeessa |
| Latausaika | Vaihtelee laturin mukaan |
| Pääasialliset käyttökohteet | Puun, muovin, metallin (max 1 mm) sahaus, hionta, kaapiminen, saumojen poisto |
| Työkalunvaihtojärjestelmä | Säädettävä kiristysvipu (30° askelvälein) |
| Lataustilan näyttö | LED (1–4 vihreää: lataus; punainen: tyhjä) |
| Uudelleenkäynnistyksen esto | Kyllä |
| Hiomalaatta | Käytä sopivia hiomatarvikkeita |
| Huolto | Puhalla paineilmaa tuuletusrakoihin |
| Varaosat | Saatavissa osoitteesta www.fein.com |
| Takuu | Voimassa olevien määräysten mukaisesti + valmistajan takuu |
| Akun käyttölämpötila | 0 °C – 45 °C |
Usein kysytyt kysymykset - AFSC 18 QCSL Fein
Käyttäjien kysymyksiä aiheesta AFSC 18 QCSL Fein
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Monitoimityökalut PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi AFSC 18 QCSL - Fein ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. AFSC 18 QCSL merkiltä Fein.

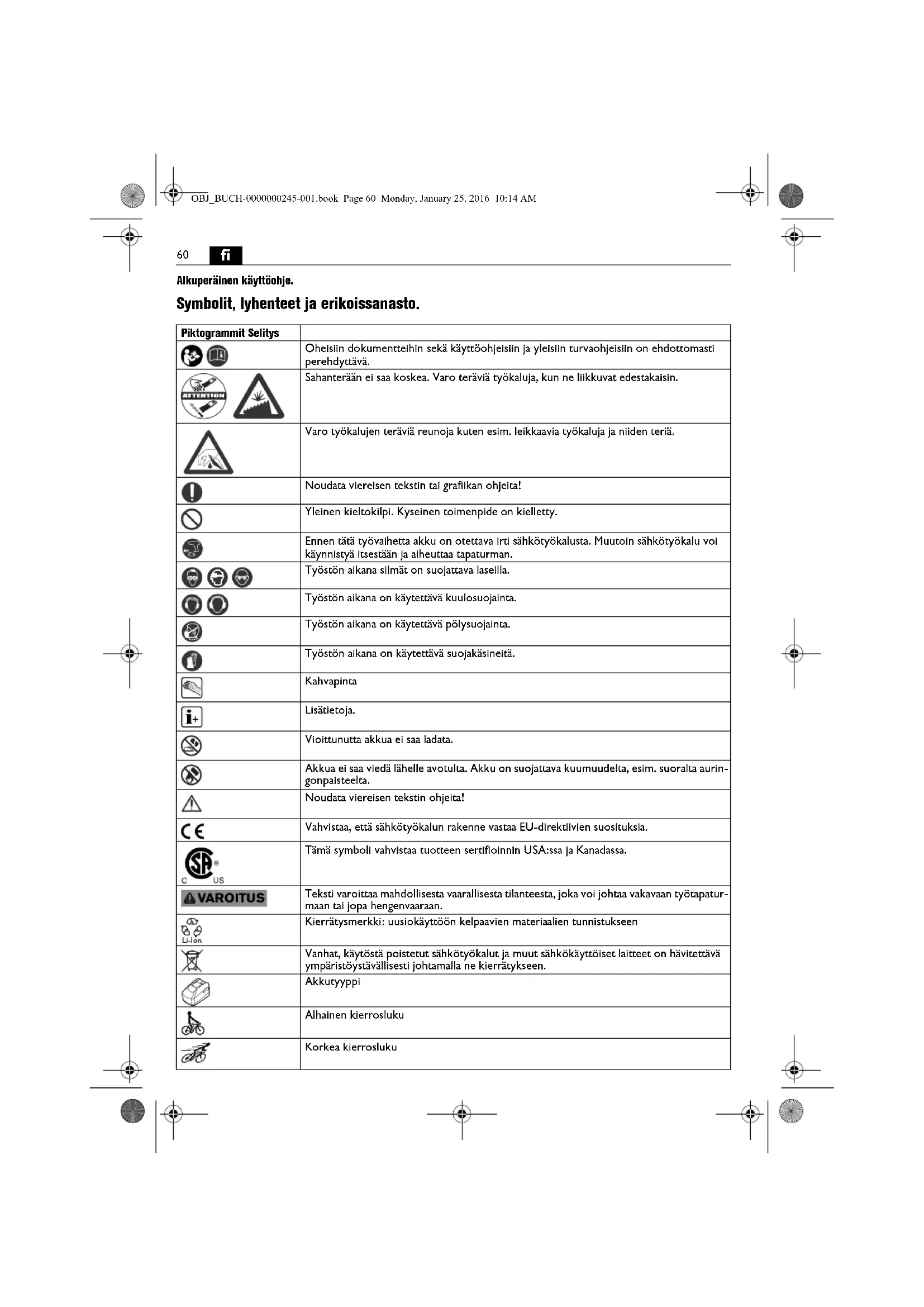

KÄYTTÖOHJE AFSC 18 QCSL Fein
Alkuperäinen käyttöohje.
Symbolit, lyhenteet ja erikoissanasto.
| Piktogrammit Selitys | ||
| Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä. | ||
 |  | Sahanterään ei saa koskea. Varo teräviä työkaluja, kun ne liikkuvat edestakaisin. |
 | Varo työkalujen teräviä reunoja kuten esim. leikkaavia työkaluja ja niiden terlä. | |
 | Noudata viereisen tekstin tai grafiikan ohjeita! | |
 | Yleinen kieltokilpi. Kyseinen toimenpide on kielletty. | |
| [4ASA] | Ennen tätä työvalhetta akku on otettava irdi sähkötyökalusta. Muutoin sähkötyökalu voi käynnistyä itsestään ja aiheuttaa tapaturman. | |
| [33DS] | Työstön aikana silmät on suojattava lasella. | |
 | Työstön aikana on käytettävä kuulosuojainta. | |
 | Työstön aikana on käytettävä pölysuojainta. | |
 | Työstön aikana on käytettävä suojakäsineitä. | |
 | Kahvapinta | |
| [76KH] | Lisätietoja. | |
 | Vioittunutta akkua ei saa ladata. | |
| [TYID] | Akkua ei saa viedä lähelle avotulta. Akku on suojattava kuumuudelta, esim. suoralta aurin-gonpaisteelta. | |
| [HBWW] | Noudata viereisen tekstin ohjeita! | |
 | Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktilivien suosituksia. | |
 | Tämä symboli vahvistaa tuotteen sertifloinnin USA:ssa ja Kanadassa. | |
| VAROITUS | Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapatur-maan tai jopa hengenvaaraan. | |
 | Kierrätysmerkki: uusiokäyttöön kelpaavien materiaalien tunnistukseen | |
 | Vanhat, käytöstä polstetut sähkötyökalut ja muut sähkökäyttölset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen. | |
| [402C] | Akkutyyppi | |
 | Alhainen kierrosluku | |
 | Korkea kierrosluku | |
VAROITUS
| Merkki Kansainvälinen yksikkö Kansallinen yksikkö Selitys | |||
| UV V Tasajännite | — | — | |
| fHz Hz Taajuus | |||
| ns | /min, min ^-1 , rpm, r/min / | min Nimellinen värähtelyarvo | |
| °° Syöttöllikkeen kulma | |||
| kg kg | Paino vastaa EPTA-Procedure 01-tietoja | ||
| kg kg | Sähkötyökalun palno | Ilman akkua ja valhtotyöka-lua | |
| kg kg | Akun paino | ||
| L_pA | dB | dB | Äänen painetaso |
| L_wA | dB | dB | Äänitaso |
| L_pCpeak | dB | dB | Äänen painetason huippuarvo |
| K... | Epävarmuustekljä | ||
| a | m/s ^2 | m/s ^2 | Tärinäarvo vastaa standardia EN 60745 (vektori-summa, kolmiulotteinen) |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Kansainväliseen SI-järjestelmään sisältyvät perus-yksiköt ja sen johdannaisyksiköt. | |
Työturvallisuus.
VAROITUS
Lue kaikki turvallisuus- ja muut
ohjeet. Turvallisuusohjeiden laimin-
lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.
Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjelsiin (julkaisunumero
3 41 30 054 06 1) niin, että niissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin.
Niiden ohella on noudatettava voimassa olevia lakisäteisiä työturvallisuusmääräyksiä.
Sähkötyökalun käyttökohteet:
käsivarainen FSC-erikoisleikkuri ilman vesijäähdytystä työstöön säältä suojatuissa tiloissa. Koneessa saa käyttää ainoastaan FEINin hyväksymiä työkaluja ja lisätarvikkeita.
AFSC18Q(SL):
- puun, muovin, lasikuituvahvisteisen muovin ja peltile-vyjen (kork. 1 mm) sahaamiseen
- laatöitussaumojen avaamiseen sekä laatoitusliiman ja kokolattiamattojen liimajätteen karkeahiontaan ja poistoon
- pienikokoisten pintojen karkea- ja hienohiontaan
Erityiset varotoimenpiteet.
Tartu laitteeseen sen eristetyistä kahvapinnoista, jos teet tõitä kointeissa, joissa työkalu saattaa osua rakenteissa piilossa oleviin sähköjohtoihin. Jos laite osuu jännitteelliseen johtoon, sen metalliset osat saattavat johtaa sähköä, mistä on seurauksena sähköisku.
Varmista sopivin apukeinoin työkappaleen asento ja tue se vankan alustan varaan. Jos työkappaletta pidetään kädessä tai se tuetaan kehoa vasten, asento ei ole tarpeeksi tukeva, jolloin työkappale saattaa sinkoutua pois käisistä.
Käytä ainoastaan lisävarusteita, jotka ovat joko sähkötyökalen valmistajan alkuperäisosia tai muutoin valmistajan hyväksymiä. Vaikka jokin vierasvalmisteinen lisävaruste sopisikin sähkökoneeseen, se ei välttämättä ole turvallinen käyttää.
Pidä sähkötyökalua varmassa otteessa ja niin, ettei työkalu voi koskaan osua kehoon varsinkaan tilanteissa, joissa kahvaosan lähelle sattuu jokin työkalu kuten esim. sahanterä tai leikkuri. Terät tai terävät reunat voivat aiheuttaa viiltohaavoja.
Muista henkilökohtaiset suojavarusteet. Käytä työstöti-lanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdollista, käytä pölysuojainta, kuulo-suojainta, suojakäsineitä erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevilta hioma- ja materiaali-hiukkasilta. Varsinkin silmät on suojattava eri työstöta-voilla ilmaan sinkoilevilta hiukkasilta. Pöly- ja hengityssuojainten täytyy pystyä suodattamaan työstössä syntyvä pöly. Pitkäalkainen altistuminen melulle saattaa heikentää kuuloa.
Sähkötyökalua ei saa suunnata suoraan itseen, muihin henkilöihin tai eläimiin päin. Terävistä tai kuumentuneista työkaluista aiheutuu tapaturman vaara.
Sähkötyökaluun ei saa kiinnittää kilplä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seurauksena voi olla sähköiskun vaara. Suositamme tarrakiinnitteisiä kilplä.
62 fi
Työkalun ilmanottoaukot on puhdistettava säännöllisesti sopivin apuvälinein (metallisia työkaluja ei saa käyttää). Puhallin imee pölyä moottorin rungon sisään. Jos metallipitolsta pölyä pääsee kerääntymään liikaa, slitä koituu sähköiskun vaara.
Akkujen käyttö ja käsittely.
Jotta akkuja käsiteltäessä vältetään vaarat ja riskit – palon- tai räjähdyksen vaara, palovammat, ihovammat ja muut tapaturmat –, on noudatettava seuraavia ohjeita:
Akkuja ei saa purkaa, avata eikä pilkkoa. Akkuihin ei saa kohdistaa mekaanisia iskuja. Väärän käsittelyn seurauk-sena vioittuneesta akusta voi purkautua hailallista höyryä ja akkunestettä. Akkunestehöyryt voivat ärsyttää hengitysteitä. Iholle päässyt akkuneste voi ärstyttää tai syövyttää ihoa.
Jos viallisesta akusta on virrannut ulos akkunestettä vieressä olevien esineiden päälle, tarkista kyseiset kohdat ja pese ne, tarvittaessa osat on vaihdettava uusiin.
Akkua ei saa viedä lähelle lämpölähteitä tai avotulta. Akkua ei saa varastoida paikassa, mihin osuu auringonvalo.
Ota akku ulos alkuperäispakkauksesta vasta sitten, kun se otetaan käyttöön.
Irrota akku aina ensin sähkötyökalusta, ennen kuin ryhdyt valmistelemaan töitä. Jos sähkötyökalu käynnistyy vahingossa, se vol alheuttaa tapaturman.
Sähkötyökalu on kytkettävä pois päältä, ennen kuin akku irrotetaan.
Pidä akut poissa lasten ulottuvilta.
Akku on pidettävä puhtaana ja suojattava kosteudelta ja vedeltä. Puhdista lika akun ja sähkötyökalun liitännöistä kuivalla, puhtaalla liinalla.
Käytä aina vain ehjiä, alkuperäisiä FEIN-akkuja, jotka on suunniteltu kyseiseen sähkötyökaluun. Mikäli koneessa käytetään väääräntyppisiä, vioittuneita, kunnostetttuja tai kierrätettyjä akkuja, piraattituotteita tai vleraan valmistajan akkuja, ja tällaisia akkuja ladattaessa on olemassa tulipalon ja/tai räjähdyksen vaara.
Noudata latauslaitteen käyttöohjeessa annettuja turva-ohjeita.
Terveydelle vaarallisten pölyjen käsittely
Työvaiheissa, joissa työkalulla lastutaan materiaalia, voi syntyä vaarallista pölyä.
Tietyntyypplsen pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitystcheiden sairauksia, syöpää tai hedelmällisyyteen vaikuttavia vauriolta. Tällaista pölyä voi erittyä esim. asbestista ja asbestipitoisista materiaaleista, lyijypitoisista maaleista, metallista, eräistä puulaadulsta, mineraaleista, kivipitoisista materiaaleista erittyvistä silikaateista, maalinpoistoaineista, puunsuoja-aineista sekä eliöntorjunta-aineista.
Riskin suuruus pölyjä hengitettäessä riippuu niiden mää- rästä. Suositamme käyttämään tarkoitukseen sopivaa poistoimuria sekä henkilökohtaista suojavarustusta ja huolehtimaan työpaikan rilittävästä tuuletuksesta. Asbesti- pitoisen materiaalin työstö on paras jättää ammattihenkilökunnan hoidettavaksi.
Puupöly ja kevytmetallipöly sekä hionnassa syntyvä pöly yhdessä kemiallisten aineiden kanssa voivat epäsuotuisissa olosuhteissa syttyä itsestään palamaan tai aiheuttaa räjähdyksen. Kipinöintiä pölysäiliön läheisyydessä on vältettävä, samoin sähkötyökalun ja hiottavan esineen yllkuumenemista. Pölysäiliö on hyvä tyhjentää ajoissa. Materlaalin valmistajan työstöohjelta on noudatettava, samoin kuin maakohtaisesti voimassa olevia, kyseisten materiaalien työstöön liittyviä määräyksiä.
Käsiin ja käsivarsiin kohdistuva tärinä
Tässä ohjeessa ilmoitettu tärinätaso on mitattu standardin EN 60745 mukaista mittausmenetelmää noudattaen ja sitä voidaan soveltaa verrattaessa sähkötyökalujen arvoja keskenään. Arvoa voidaan soveltaa myös arvioitaessa alustavasti värinästä aiheutuvaa kuormitusta.
Ilmoitettu tärinätaso vastaa sähkötyökalun pääasiallisä käyttösovelluksia. Mikäli sähkötyökalua käytetään muihin tarkoituksiin tai siinä käytetään muita lisätarvikkeita tai mikäli työkalun huolto on puutteellinen, tärinätaso saattaa poiketa tässä ilmoitetusta. Siinä tapauksessa tärinätaso vol nousta selvästi koko työkohteessa.
Tärinätason tarkan arvioinnin kannalta on tärkeää ottaa huomioon myös ne ajat, jolloin sähkötyökalu on kytketty pois päältä sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työstetä materiaalia. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa.
Jotta koneen käyttäjä välttyisi tärinän aiheuttamilta hai- toilta, on hyvä sopia ylimääräisistä turvajärjestelyistä, esim. laatia ohjeet sähkökoneen ja sen työkalujen huol- losta, työvaiheiden organisoinnista ja työturvallisuudesta.
Sallitut tärinän raja-arvot
| Tärinäaste | a |
| FEIN-työkalujen tärinärasitusluokat | Painotettu kilhtyvyys* |
| VC0 | < 2,5 m/s^2 |
| VC1 | < 5 m/s^2 |
| VC2 | < 7 m/s^2 |
| VC3 | < 10 m/s^2 |
| VC4 | < 15 m/s^2 |
| VC5 | >15 m/s^2 |
| Ka | 1,5 m/s^2 |
* Arvot on laskettu vakiotyöjakson pohjalta: se käsittää joutokäynti- ja täyskuormatilat, jotka kestoltaan ovat saman pituiset. Työkalun värlnätasoluokka on Ilmoltettu lllteenä olevalla lehdellä 3 41 30 442 06 0.
Työstöohjeita.
Työkalun vaihto (ks. sivut 5/6).
Lisätarvikkeita, joita FEIN ei ole hyväksynyt tai ei suosita nimenomaan tähän sähkötyökaluuu, ei saa käyttää. Jos sähkötyökalussa käytetään muita kuin alkuperäisiä FEIN-lisätarvikkeita, kone ylikuumenee ja vauriolituu käyttökel-vottomaksi.
! Kun käsittelet vaihtotyökaluja, joissa on terävät leikkuureunat, ota avuksi suojakupu 3 21 74 011 00 0, joka suojaa käsiä ja käsivartta viiltohaavoilta.
Kun kiristinvipu on avoin, sähkötyökaluun ei saa kytkeä virtaa. Silloin käsi tai sormet voivat jäädä puristuksiln.
Kättä ei saa työntää kirstinleukojen väliin. Silloin sormet volvat jäädä puristuksiin.
Akkujen asianmukainen käsittely.
Akkua saa käyttää ja ladata sen vain käyttölämpötiloissa 0 °C – 45 °C (32 °F – 113 °F). Latausta aloitettaessa on akun lämpötilan oltava sallitulla käyttölämpötila-alueella.
| LED-valo Merkitys Toimenpide | ||
| 1 – 4 vihreä LED | prosentuaalien- nen varaustila | Käyttötila |
| punainen jatkuva valo | Akku on lähes tyhjä | Akku ladattava |
| punainen vilkkuvalo | Akku ei ole käyttövalmiu- dessa | Anna akun lämmetä käyttölämpötilaan ja lataa se sitten |
Akun prosentuaalinen latausaste näkyy vain silloin, kun sähkökoneen moottori on pysäytetty.
Jos akun varaustila laskee liikaa, elektroninen valvontapiiri pysäyttää moottorin automaattisesti.
Muut toimintaohjeet.
Kirstinvipua ei saa käyttää, kun kone on käynnissä. Silloin on olemassa tapaturman vaara.
⚠️ Sähkökonetta ei saa käynnistää, kun kirstinleuoissa ei ole vaihtotyökalua ja leuat ovat auki! Silloin kone voi vioittua.
Jos kiristinleuat ovat auki ennen vaihtotyökalun kiinnittämistä, käännä kiristinvipu ensin eteen ja sitten takaisin. Nyt kiristinleuat ovat kiinni. Vaihtotyökalu voidaan nyt kiinnittää paikalleen.
Kytke koneeseen virta ennen kuin viet sen työkappaletta vasten.
Työkalun asentoa voi muuttaa 30° kulmassa, joten sen voi kiinnittää sopivimpaan työstöasentoon.
Kun akku Ilitetään sähkötyökaluun, jonka ON-/OFF-kytkin on päällä, koneen käynnistyksenesto estää sen automaattisen käynnistymisen.
Hiontasuosituksia.
Paina kone ja sen hiomatyökalu lyhyesti voimalla tasaista pintaa vasten ja kytke kone päälle pieneksi hetkeksi. Se parantaa pitoa ja ehkäisee ennalta enneaikaista kulumista. Jos vain toinen puoli hiomapaperista on kulunut, hioma-paperin vol Irrottaa, kääntää 120° asteen verran ja käyttää samaa paperia edelleen.
Työskentele käyttäen hiomalevyn koko pintaa, ei ainoastaan kärkeä.
Kun hiontaan käytetään pieniä kolmionmuotoisia hioma- levyjä, valitse korkea värinätaajuus (elektronilikan teho- aste 4 – 6), pyöreitä hiomalautasia ja suurikokoisia kolmiolevyjä käytettäessä on hyvä valita keskitason väri- nätaajuus (elektronilikan tehoaste kork. 4).
Hio tasaisella liikkeellä ja kevyesti painaen. Liian voimakas painaminen ei kuitenkaan paranna työtulosta, hiomapaperi kuluu silloin nopeammin.
Sahaussuosituksia.
Valitse korkea taajuus. Pyöreat sahanterät voi irrottaa välillä ja kiinnittää takaisin koneeseen limittäin, jolloin koko terän pinnan voi käyttää hyväksi.
Kaavintasuosituksia.
Valitse keskimääräinen tai korkea taajuus.
Kunnossapito, huolto.
Raskaissa käyttöolosuhteissa voi metalleja työstettäessä koneen sisään kerääntyä sähköä johtavaa metallipölyä. Sähkökone on siksi hyvä
puhdistaa sisältä säännöllisin välein puhaltamalla kuivaa, öljytöntä paineilmaa koneen ilmanvaihtoaukkoihin.
Ennen kuin sähkökone pannaan säilytyspaikkaan, siitä on poistettava työkalu, kiristinvipu on painettava alas ja lopuksi kiinnityselementti sisään.
Tähän sähkötyökaluun kuuluvan varaosaluettelon vol hakea internet-osoitteesta www.fein.com.
Seuraavat osat voi tarvittaessa vaihtaa itse: Lisätarvikkeet
Takuu.
Tuotteeseen pätee takuu, joka vaaditaan sen tuonti-maassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.
Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun tolmitussisältöön.
EU-vastaavuus.
Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukainen.
Teknisen dokumentaation laatinut: C. & E. Fein GmbH, C-DB IA, D-73529 Schwäbisch Gmünd
Ympäristönsuojelu, jätehuolto.
Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.
Käytettyjen akkujen on oltava purkautuneessa tilassa, kun ne hävitetään.
Jos akku ei ole täysin tyhjä, sen liitin on eristettävä tarranauhalla oikosulkujen välttämiseksi.
