| Značka | Fein |
| Model | AFSC 18 QCSL |
| Typ produktu | Bezdrátový multifunkční nástroj |
| Jmenovité napětí | 18 V |
| Typ baterie | Lithium-iontová |
| Úhel kmitu | 1,6° |
| Frekvence kmitu | Proměnná (pozice 1 až 6) |
| Hmotnost (s baterií) | 1,5 kg (přibližně) |
| Hmotnost nástroje samotného | 1,2 kg (přibližně) |
| Hladina akustického tlaku (LpA) | Viz návod |
| Hladina akustického výkonu (LwA) | Viz návod |
| Hodnota emise vibrací (a) | Viz návod (třída vibrací) |
| Kapacita baterie | Není uvedena v návodu |
| Doba nabíjení | Proměnná podle nabíječky |
| Hlavní použití | Řezání dřeva, plastů, kovu (max. 1 mm), broušení, škrábání, odstraňování spár |
| Systém výměny nástroje | Otočná upínací páka (krok 30°) |
| Indikace stavu nabití | LED (1-4 zelené: nabito; červená: vybito) |
| Ochrana proti opětovnému spuštění | Ano |
| Brusná deska | Používejte s vhodnými brusivy |
| Údržba | Profouknout stlačeným vzduchem ventilační štěrbiny |
| Náhradní díly | K dispozici na www.fein.com |
| Záruka | Dle platných předpisů + záruka výrobce |
| Provozní teplota baterie | 0 °C až 45 °C |
Často kladené otázky - AFSC 18 QCSL Fein
Dotazy uživatelů ohledně AFSC 18 QCSL Fein
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Multifunkční nářadí ve formátu PDF zdarma! Najděte svůj návod AFSC 18 QCSL - Fein a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. AFSC 18 QCSL značky Fein.
NÁVOD K OBSLUZE AFSC 18 QCSL Fein
Původní návod k obsluze.

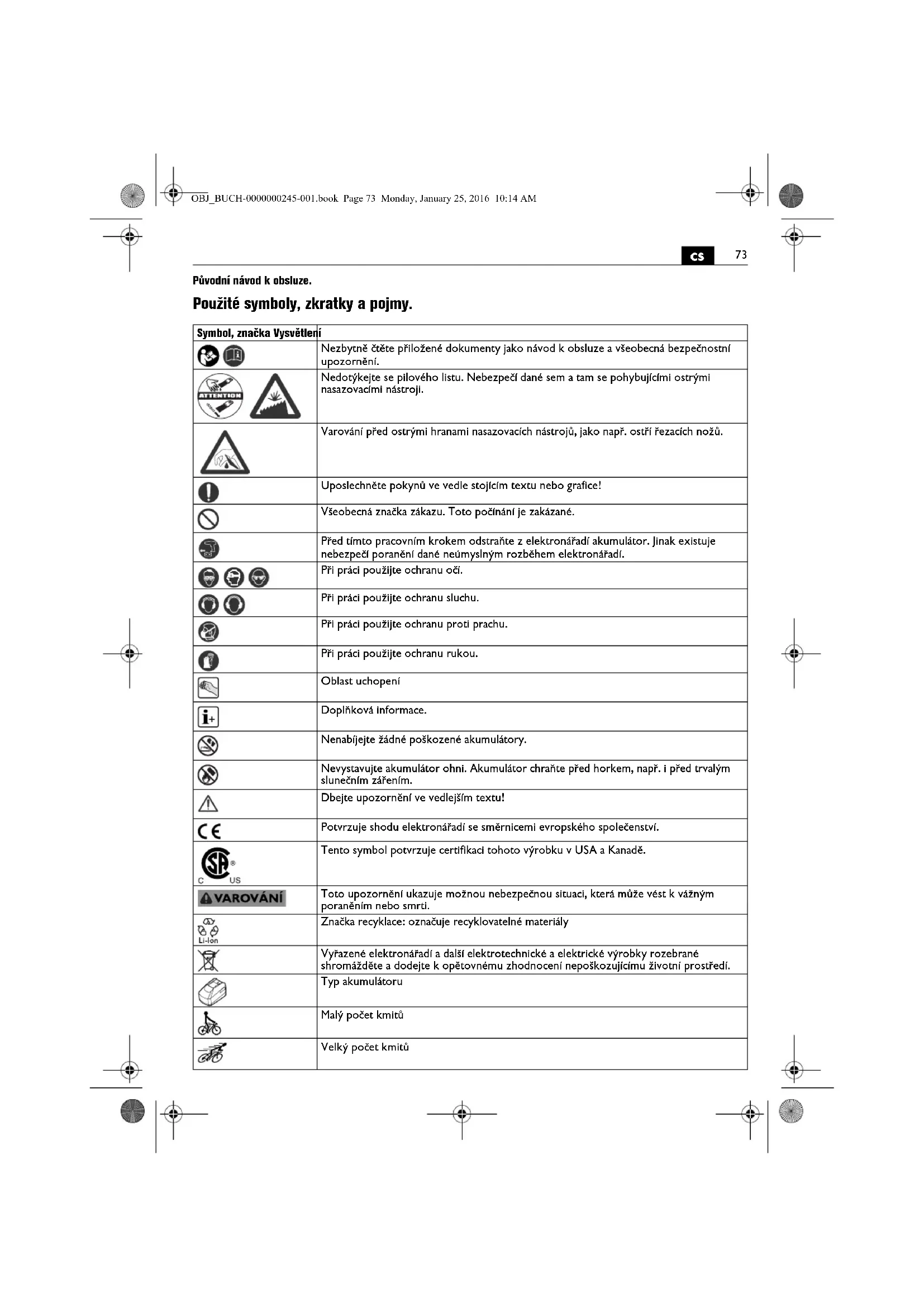

Použité symboly, zkratky a pojmy.
| Symbol, značka Vysvětlení | |
 | Nezbytně čtěte přiložené dokumenty jako návod k obsluze a všeobecná bezpečnostní upozornění. |
 | Nedotýkejte se pilového listu. Nebezpečí dané sem a tam se pohybujícími ostrými nasazovacími nástroji. |
 | Varování před ostrými hranami nasazovacích nástrojů, jako např. ostří řezacích nožů. |
| [5250] | Uposlechněte pokynů ve vedle stojícím textu nebo grafice! |
| [8ZBZ] | Všeobecná značka zákazu. Toto počínání je zakázané. |
| [C60S] | Před tímto pracovním krokem odstraňte z elektronářadí akumulátor. Jinak existuje nebezpečí poranění dané neúmyslným rozběhem elektronářadí. |
| [T7BC] | Při práci použijte ochranu očí. |
 | Při práci použijte ochranu sluchu. |
| [BKW4] | Při práci použijte ochranu proti prachu. |
| [ABHH] | Při práci použijte ochranu rukou. |
| [OKDS] | Oblast uchopení |
 | Doplňková Informace. |
| [SOK2] | Nenabíjejte žádné poškozené akumulátory. |
| [VWTAZ] | Nevystavujte akumulátor ohni. Akumulátor chraňte před horkem, např. i před trvalým slunečním zářením. |
 | Dbejte upozornění ve vedlejším textu! |
| [6&CO] | Potvrzuje shodu elektronářadí se směrnicemi evropského společenství. |
 | Tento symbol potvrzuje certifikaci tohoto výrobku v USA a Kanadě. |
| VAROVÁNÍ | Toto upozornění ukazuje možnou nebezpečnou situaci, která může vést k vážným poraněním nebo smrti. |
 | Značka recyklace: označuje recyklovatelné materiály |
 | Vyřazené elektronářadí a další elektrotechnické a elektrické výrobky rozebrané shromážděte a dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí. |
 | Typ akumulátoru |
 | Malý počet kmitů |
 | Velký počet kmitů |
VAROVÁNÍ
cs
| Značka Jednotka | mezinárodní Jednotka národní Vysvětlení | ||
| UV V Elektrické | stejnosměrné napětí | — | |
| f/Hz Hz Frekvence | |||
| ns | /min, min ^-1 , rpm, r/min /min Jmenovité napětí | ||
| ° ° Úhel oscilace | |||
| kg | kg | Hmotnost podle EPTA-Procedure 01 | |
| kg | kg | Hmotnost elektronářadí bez akumulátoru a pracovního nástroje | |
| kg | kg | Hmotnost akumulátoru | |
| L_pA | dB | dB | Hladina akustického tlaku |
| L_wA | dB | dB | Hladina akustického výkonu |
| L_pCpeak | dB | dB | Špičková hladina akustického tlaku |
| K... | Nepřesnost | ||
| a | m/s ^2 | m/s ^2 | Hodnota emise vibrací podle EN 60745 (vektorový součet tří os) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Základní a odvozené jednotky z mezinárodní soustavy jednotek SI. |
Pro Vaši bezpečnost.
VAROVÁNÍ
Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování
varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
Toto elektronářadí nepoužívejte, dokud jste si důkladně nepřečetli a zcela neporozuměli tomuto návodu k obsluze a též přiloženým „Všeobecným čnostním upozorněním“ (číslo spisu
3 41 30 054 06 1). Uchovejte uvedené podklady k pozdějšímu použití a předejte je při zapůjčení nebo prodeji elektronářadí.
Dbejte rovněž příslušných národních ustanovení ochrany při práci.
Určení elektronářadí:
ruční oscilační pila pro nasazení bez přívodu vody v prostředí chráněném před povětrnostními vlivy s firmou FEIN schválenými pracovními nástroji a příslušenstvím.
AFSC18Q(SL):
- k řezání dřeva, umělé hmoty, umělé hmoty zesílené skleněnými vlákny a k řezání plechů (max. 1 mm)
- k vyškrábání spár dlaždic a orašplování nebo oškrábání lepidel dlaždic či zbytků koberců
– pro brousící nebo zdrsňovací práce na malých plochách
Speciální bezpečnostní předpisy.
Pokud provádite práce, při kterých může pracovní nástroj zasáhnout skrytá elektrická vedení, pak držte stroj na izolovaných plochách rukojeti. Kontakt s elektrickým vedením pod napětím může přivést napětí i na kovové části stroje a vést k zásahu elektrickým proudem.
Použijte svěrky nebo jiný praktický způsob k zajištění a podepření obrobku na stabilní podložce. Pokud držíte obrobek pouze rukou nebo proti Vašemu tělu, nachází se v nestabilním stavu, který může vést ke ztrátě kontroly.
Nepouživejte žádné příslušenství, které nebylo speciálně vyvinuto nebo povoleno výrobcem elektronářadí. Bezpečný provoz není dán sám od sebe tím, že příslušenství lícuje na Vaše elektronářadí.
Uchopte elektronářadí tak bezpečně, aby Vaše tělo, zejména při pracech s nasazovacími nástroji jako jsou pilové listy nebo rezné nástroje nasměrovanými do prostoru uchopení, nikdy nepříšlo do styku s nasazovacim nástrojem. Dotek s ostrými břity nebo hranami může vést k poranění.
Noste osobní ochranné vybavení. Podle aplikace použijte ochranu celého obličeje, ochranu oči nebo ochranné brýle. Taktéž adekvátně noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, jež Vás ochráni před malými částicemi brusiva a materiálu. Oči mají být chráněny před odletujícími clizíml tělísky, jež vznikají při různých aplikacích. Protipracová maska či respirátor musejí při používání vznikající prach odfiltrovat. Pokud jste dlouho vystavení silnému hluku, můžete utrpět ztrátu sluchu.
Nesměrujte elektronářadí proti sobě ani jiným osobám či zvířatům. Existuje nebezpečí zranění od ostrých nebo horkých pracovních nástrojů.
Je zakázáno šroubovat nebo nýtovat na elektronářadí štítky nebo značky. Poškozená izolace nenabízí žádnou ochranu proti úderu elektrickým proudem. Použijte nalepovací štítky.
Pravidelně čistěte větrací otvory elektronářadí nekovovými nástroji. Ventilátor motoru vtahuje prach do tělesa. To může způsobit při nadměrném nahromadění kovového prachu elektrické ohrožení.
Používání a zacházení s akumulátorem (akumulátorovým blokem).
Pro zabránění rizikům, jako spáleniny, požár, výbuch, poranění kůže a další zranění, dbejte při zacházení s akumulátory následujících upozornění:
Akumulátory nesměji být rozebírány, otevírány nebo rozdrcovány. Nevystavujte akumulátory žádným mechanickým rázům. Při poškození a neurčeném použití akumulátoru mohou vystupovat škodlivé výpary a vytékat kapaliny. Výpary mohou dráždit dýchací cesty. Vytékající kapalina akumulátoru může vést k podrážděním kůže nebo popáleninám.
Pokud kapalina vytékající z poškozeného akumulátoru potřisnila sousední předměty, zkontrolujte dotčené dily, vyčistěte je nebo je popř. vyměňte.
Akumulátor nevystavujte horku ani ohni. Neuskladňujte akumulátor na prímém slunečním světle.
Akumulátor vyjměte z originálního obalu až tehdy, když se má použít.
Před prací na elektronářadí vyjměte z elektronářadí akumulátor. Pokud se elektronářadí neúmyslně rozeběhne, existuje nebezpečí zranění.
Akumulátor odejměte pouze při vypnutém elektronářadí. Udržujte akumulátory daleko od děti.
Udržujte akumulátor čistý a chráněný před vlhkostí a vodou. Znečištěné připojky akumulátoru a elektronářadí vyčistěte pomocí suchého, čistého hadříku.
Použivejte pouze neporušené, originálni akumulátory FEIN, jež jsou určeny pro Vaše elektronářadí. Při nabíjení a práci s nesprávným, poškozeným, opravovaným nebo dotvářeným akumulátorem, s napodobeninami a cizími výrobky existuje nebezpečí požáru a/nebo výbuchu.
Uposlechněte bezpečnostní upozornění v návodu k obsluze nabíječky akumulátoru.
Zacházení s nebezpečným prachem
Při pracovních procesech s úběrem materiálu pomocí tohoto nářadí vzniká prach, který může být škodlivý. Dotyk nebo vdechnutí některého prachu jako např. azbestu a materiálů s obsahem azbestu, olovnatých nátěrů, kovu, některých druhů dřeva, minerálů, částeček křemičitanů z materiálů s obsahem kamene, rozpouštědel barev, prostředků na ochranu dřeva, antivegetativních nátěrů plavidel, může u osob vyvolat alergické reakce a/nebo onemocnění dýchacích cest, rakovinu, poruchy reprodukce. Riziko dané vdechnutím prachu závisí na expozici. Použijte odsávání určené na vznikající prach a též osobní ochranné pomůcky a postarejte se o dobré větrání pracovního místa. Opracovávání materiálů s obsahem azbestu přenechte pouze odborníkům.
Dřevěný prach a prach lehkých kovů, horké směsi z brusného prachu a chemických látek se mohou za nepříznivých podmínek samy vznítit nebo způsobit výbuch. Zabraňte odletu jisker ve směru zásobníku prachu a též přehřátí elektronářadí a broušeného materiálu, nádobu na prach včas vyprazdňujte, dbejte upozornění výrobce materiálů k opracovávaní a též ve Vaší zemi platných předpisů pro opracovávané materiály.
Vibrace rukou či paží
V těchto pokynech uvedená úroveň vibrací byla změřena podle měřicích metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi. Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro jiná použití, s odlišnými nasazovacími nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatížení vibracemi po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je stroj vypnutý nebo slice běží, ale fakticky není nasazen. To může zatížení vibracemi po celou pracovní dobu zřetelně zredukovat. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinkem vibrací jako např.: údržba elektronářadí a nasazovacích nástrojů, udržování teplých rukou, organizace pracovních procesů.
Hodnoty emise vibrací
| Vibrace | a |
| Zařazení nasazovacích nástrojů FEIN podle třídy vibrací | Hodnocené zrychlení® |
| VC0 | <2,5 m/s ^2 |
| VC1 | <5 m/s ^2 |
| VC2 | <7 m/s ^2 |
| VC3 | <10 m/s ^2 |
| VC4 | <15 m/s ^2 |
| VC5 | >15 m/s ^2 |
| Ka | 1,5 m/s ^2 |
* Tyto hodnoty se opírají o pracovní cyklus, který se skládá z provozu naprázdno a pří plném zatření se stejnou dobou trvání. Třídu vibrace přířazenou nasazovacímu nástroji převezměte prosím z přiloženého listu 3 41 30 442 06 0.
Pokyny k obsluze.
Výměna nástroje (viz strany 5/6).
Nepouživejte žádné příslušenství, které není firmou FEIN speciálně určeno nebo doporučeno pro toto elektronářadí. Použití příslušenství, jež není originální FEIN, vede k přehřívání elektronářadí a jeho zničení.
Při výměně pracovního nástroje s ostrými řeznými hranami používejte kvůli ochraně před poraněním ruky a paže kryt 3 21 74 011 00 0.
Nezapínejte elektronářadí s otevřenou upínací páčkou. Jinak existuje nebezpečí skřípnutí ruky a prstů.
Nesahejte do oblasti upínacích čelistí. Jlnak existuje nebezpečí skřípnutí prstů.
Zacházení s akumulátorem.
Provozujte a nabíjejte akumulátor pouze v rozsahu provozní teploty akumulátoru 0 °C – 45°C (32 °F – 113 °F). Teplota akumulátoru musí být na začátku procesu nabíjení v rozsahu provozní teploty.
cs
| Ukazatel LED | Význam Akce | |
| 1 –4 zelené LED | Procentuální stav nabití | Provoz |
| Červené trvalé světlo | Akumulátor je téměř prázdný | Akumulátor nabijte |
| Červené blikající světlo | Akumulátor není připravený k provozu | Akumulátor uvedťe do rozsahu provozní teploty akumulátoru, poté nabijte |
Skutečný procentuální stav nabití akumulátoru se zobrazí pouze při zastaveném motoru elektronářadí.
Pří blížícím se hlubokém vybití akumulátoru zastaví elektronika automaticky motor.
Další upozornění k obsluze.
Neovládejte upínací páčku při běžícím stroji. Jinak existuje nebezpečí poranění.
Elektronářadí neprovozujte s otevřenou upínací páčkou bez pracovního nástroje! To by mohlo způsobit poškození elektronářadí.
Pokud jsou upínací čelisti před nasazením pracovního nástroje otevřené, otočte upínací páčku dopředu a zase zpátky. Upínací čelisti jsou nyní uzavřené. Pracovní nástroj lze vložit.
Jen zapnuté elektronářadí vedte proti obrobku.
Nasazovací nástroj je přestavitelný v krocích po 30° a lze jej upevnit v nevjýhodnější pracovní poloze. Blokování samovolného rozběhu elektronářadí zabraňuje, aby se elektronářadí znovu samo rozeběhlo, když se nastrčí akumulátor při zapnutém spínači.
Upozornění k broušení.
Přitlačte elektronářadí brusným listem krátce a silně na rovnou plochu a elektronářadí krátce zapněte. To zajistí dobrou přilnavost brusného listu a zabrání předčasnému opotřebení.
Je-li opotřebovaná pouze jedna špička brusného listu, Ize brusný list zase stáhnout a nasadit otočený o 120°. Pracujte celou plochou brusné desky, nikoli pouze špičkou.
Při broušení s malou trojúhelníkovou brusnou deskou zvolte vysokou frekvenci kmitů (elektronika stupeň 4 – 6), při používání kruhového brusného talíře a velké trojúhelníkové brusné desky zvolte střední frekvenci kmitů (elektronika max. stupeň 4).
Bruste za stálého pohybu a s lehkým přítlakem. Příliš silný přítlak nezvýší úběr, brusný list se jen rychleji opotřebí.
Upozornění k řezání.
Zvolte vysokou frekvenci kmitů. Kruhové pilové kotouče lze kvůli rovnoměrnému opotřebení uvolnit a upnout přesazené.
Upozornění k zaškrabávání.
Zvolte střední až vysokou frekvenci kmitů.
Údržba a servis.
Při extrémních podmínkách nasazení se může při opracování kovů usazovat uvnitř elektronářadí vodivý prach. Často vyfukujte
vnitřní prostor elektronářadí skrz větrací otvory suchým tlakovým vzduchem bez oleje.
K uskladnění elektronářadí odstraňte pracovní nástroj, uzavřete upínací páčku a teprve následně stlačte upevňovací prvek.
Aktuální seznam náhradních dílů tohoto elektronářadí naleznete na internetu na www.fein.com.
Následující dily můžete, je-li třeba, vyměnit sami: Nasazovací nástroje
Záruka a ručení.
Záruka na výrobek platí podle zákonných ustanovení země uvedení do provozu. Nad to navíc poskytuje firma FEIN záruku podle prohlášení o záruce výrobce FEIN. V obsahu dodávky Vašeho elektronářadí může být obsažen i jen jeden díl příslušenství popsaného nebo zobrazeného v tomto návodu k obsluze.
Prohlášení o shodě.
Firma FEIN prohlăšuje ve výhradní zodpovědnosti, že tento výrobek odpovídá příslušným ustanovením uvedeným na poslední straně tohoto návodu k obsluze. Technické podklady u: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd
Ochrana životního prostředí, likvidace.
Obaly, vyřazené elektronářadí a příslušenství dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Akumulátory odevzdejte k řádné likvidaci pouze ve vybitém stavu.
U ne zcela vybitých akumulátorů zaizolujte konektor preventivně proti zkratu pomocí lepící pásky.
