| Marca | Fein |
| Modello | AFSC 18 QCSL |
| Tipo di prodotto | Utensile multifunzione senza fili |
| Tensione nominale | 18 V |
| Tipo di batteria | Ioni di litio |
| Angolo di oscillazione | 1,6° |
| Frequenza di oscillazione | Variabile (posizioni da 1 a 6) |
| Peso (con batteria) | 1,5 kg (circa) |
| Peso dell'utensile solo | 1,2 kg (circa) |
| Livello di pressione acustica (LpA) | Vedi manuale |
| Livello di potenza acustica (LwA) | Vedi manuale |
| Valore di emissione vibratoria (a) | Vedi manuale (classe di vibrazione) |
| Capacità della batteria | Non specificata nel manuale |
| Tempo di ricarica | Variabile a seconda del caricatore |
| Applicazioni principali | Taglio legno, plastica, metallo (max 1 mm), levigatura, raschiatura, rimozione giunti |
| Sistema di cambio utensile | Leva di serraggio orientabile (passo di 30°) |
| Indicatore di stato di carica | LED (1-4 verdi: carica; rosso: scarica) |
| Protezione anti-riavvio | Sì |
| Piastra di levigatura | Utilizzare con abrasivi adatti |
| Manutenzione | Soffiare aria compressa nelle fessure di ventilazione |
| Pezzi di ricambio | Disponibili su www.fein.com |
| Garanzia | Secondo la normativa vigente + garanzia del produttore |
| Temperatura di servizio della batteria | 0 °C a 45 °C |
Domande frequenti - AFSC 18 QCSL Fein
Domande degli utenti su AFSC 18 QCSL Fein
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Utensili multifunzione in formato PDF gratuitamente! Trova il tuo manuale AFSC 18 QCSL - Fein e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AFSC 18 QCSL del marchio Fein.
MANUALE UTENTE AFSC 18 QCSL Fein
Istruzioni originali.

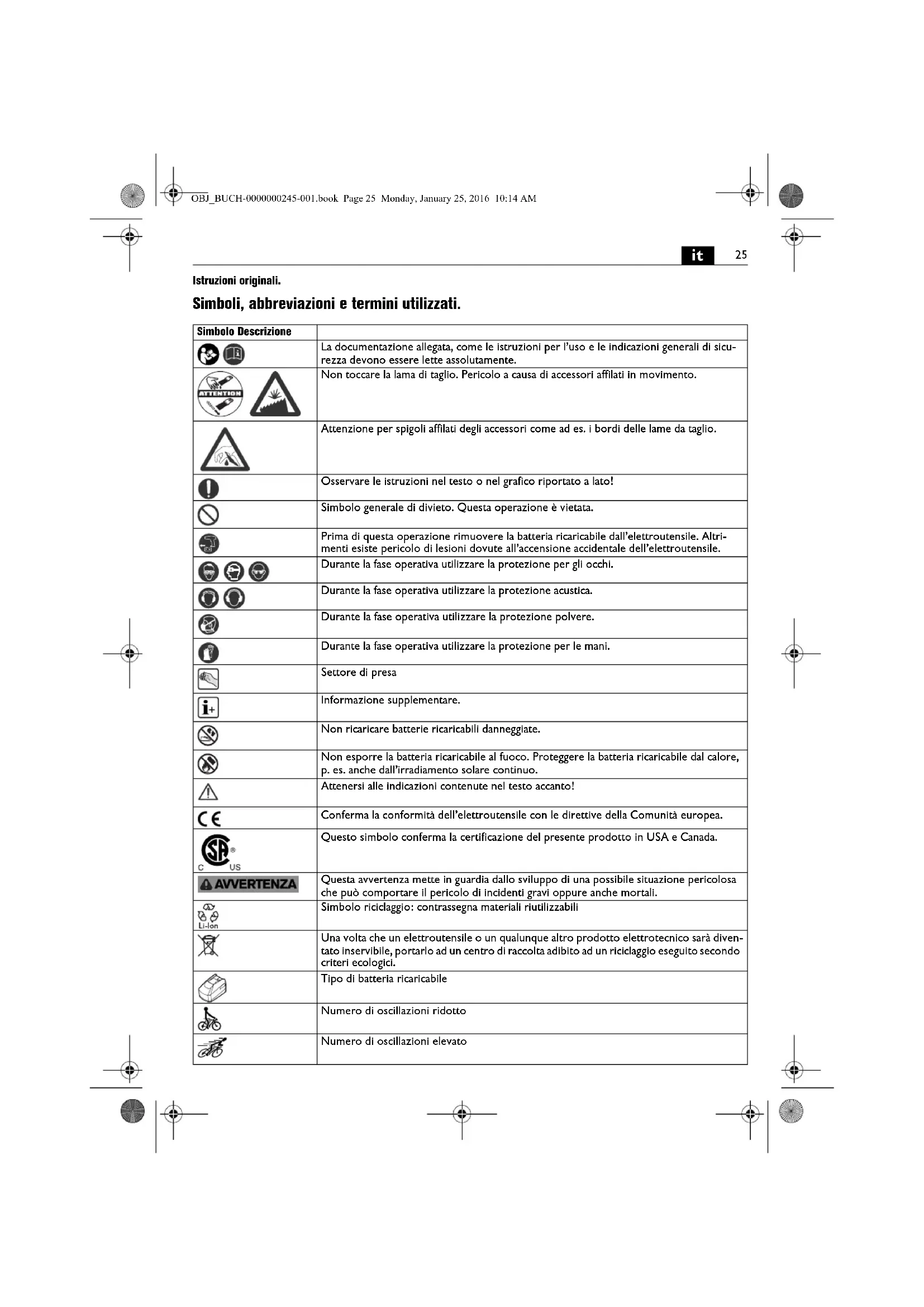

Simboli, abbreviazioni e termini utilizzati.
| Simbolo Descrizione | |
| La documentazione allegata, come le istruzioni per l'uso e le indicazioni generali di sicurezza devono essere lette assolutamente. | |
 | |
 | Attenzione per spigoli affilati degli accessori come ad es. i bordi delle lame da taglio. |
 | Osservare le istruzioni nel testo o nel grafico riportato a lato! |
| [YGBH] | Simbolo generale di divieto. Questa operazione è vietata. |
| [CZZ6] | Prima di questa operazione rimuovere la batteria ricaricabile dall'elettroutensile. Altri-menti esiste pericolo di lesioni dovute all'accensione accidentale dell'elettroutensile. |
| [3W6S] | |
 | Durante la fase operativa utilizzare la protezione per gli occhi. |
| [KCOT] | Durante la fase operativa utilizzare la protezione acustica. |
| [CG3K] | Durante la fase operativa utilizzare la protezione polvere. |
| [W0KK] | Settore di presa |
| [3X9Z] | Informazione supplementare. |
| [2DZK] | Non ricaricare batterie ricaricabili danneggiate. |
| [084Z] | Non esporre la batteria ricaricabile al fuoco. Proteggere la batteria ricaricabile dal calore,p. es. anche dall'irradiamento solare continuo. |
| [08ZK] | Attenersi alle indicazioni contenute nel testo accanto! |
 | Conferma la conformità dell'elettroutensile con le direttive della Comunità europea. |
 | Questo simbolo conferma la certificazione del presente prodotto in USA e Canada. |
| AVVERTENZA | Questa avvertenza mette in guardia dallo sviluppo di una possibile situazione pericolosache può comportare il pericolo di incidenti gravi oppure anche mortali. |
| [3ZAS] | Simbolo riciclaggio: contrassegna materiali riutilizzabili |
| [YYZT] | Una volta che un elettroutensile o un qualunque altro prodotto elettrotecnico sarà diven-tato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici. |
 | Tipo di batteria ricaricabile |
| [20TY] | Numero di oscillazioni ridotto |
| [C0WZ] | Numero di oscillazioni elevato |
AVVERTENZA
it
| Simbolo Unità internazionale Unità nazionale Descrizione | |||
| UV V Tensione elettrica continua | — | ||
| /Hz Hz Frequenza | |||
| n_S | /min, min ^-1 , rpm, r/min /min Frequenza di oscillazione | ||
| ° °Angolo di oscillazione | |||
| kg | kg | Peso conforme alla EPTA-Procedure 01 | |
| kg | kg | Peso dell'elettroutensile senza batteria ricaricabile ed accessorio | |
| kg | kg | Peso della batteria ricaricabile | |
| L_pA | dB | dB | Livello di pressione acustica |
| L_wA | dB | dB | Livello di potenza acustica |
| L_pCpeak | dB | dB | Livello di pressione acustica picco |
| K... | Non determinato | ||
| a | m/s ^2 | m/s ^2 | Valore di emissione delle vibrazioni secondo EN 60745 (somma vettori delle tre direzioni) |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Unità di base ed unità derivanti dal sistema unità internazionale SI. | |
Per la Vostra sicurezza.
AVVERTENZA
Leggere tutte le avvertenze di pericolo e le istruzioni operati
In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.
Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.
Non utilizzare il presente elettroutensile prima di aver letto e compreso accuratamente e completamente queste istruzioni per l'uso e le «Indicazioni generali di sicurezza» allegate (numero di documentazione 3 41 30 054 06 1). Conservare la documentazione indicata per un eventuale uso futuro ed allegarla in caso di inoltro oppure di vendita dell'elettroutensile.
Attenersi anche alle norme nazionali in vigore concernenti la sicurezza sul lavoro.
Utilizzo previsto per l'elettroutensile:
utensile a oscillazione da utilizzarsi manualmente per impiego con inserti ed accessori consigliati dalla FEIN senza l'impiego di acqua in ambiente protetto dagli agenti atmosferici.
AFSC18Q(SL):
- per il taglio di legno, plastica, plastica rinforzata con fibra di vetro (GRP) e per il taglio di lamiere (max. 1 mm)
- per la separazione di fughe di piastrelle e la raspatura o la raschiatura di adesivi per piastrelle o resti di moquette
- per lavori di smerigliatura o raspatura di superfici piccole
Norme speciali di sicurezza.
Tenere l'apparecchio per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebbe venire a contatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell'apparecchio, causando una scossa elettrica.
Utilizzare appositi dispositivi di bloccaggio oppure un altro metodo pratico per assicurare e supportare il pezzo in lavorazione su una base stabile. Se il pezzo in lavorazione viene tenuto solo con la mano oppure contro il corpo, lo stesso si trova in una posizione instabile comportando eventualmente la perdita del controllo.
Non utilizzare nessun tipo di accessorio che non sia stato appositamente sviluppato oppure esplicitamente approvato dalla casa costruttrice dell'elettroutensile. Un funzionamento sicuro non è assicurato dal semplice fatto che le misure di un accessorio combacino con il Vostro elettroutensile.
Afferrare l'elettroutensile in modo così sicuro che il corpo, in modo particolare lavorando con inserti orientati nel settore di presa come lame di taglio oppure utensili di taglio, non venga mai a contatto con l'inserto. Il contatto di taglienti o bordi affilati può causare lesioni.
Indossare abbigliamento di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole-particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l'udito.
Non dirigere mai l'elettroutensile verso sé stessi, altre persone o animali. Esiste il pericolo di lesioni dovute a accessori taglienti o bollenti.
È vietato applicare targhette e marchi sull'elettroutensile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell'isolamento viene a mancare ogni protezione contro scosse elettriche. Utilizzare targhette autoadesive.
Pulire regolarmente le fessure di ventilazione dell'elet-troutensile con attrezzi non metallici. La ventola del motore attira polvere nella carcassa. Questo può causare, in caso di accumulo eccessivo di polvere metallica, pericoli elettrici.
Impiego e trattamento della batteria ricaricabile (blocco della batteria ricaricabile).
Per evitare pericoli come ustioni, incendio, esplosione, lesioni della pelle ed altre lesioni durante l'impiego della batteria ricaricabile osservare le seguenti istruzioni:
Le batterie ricaricabili non devono essere smontate, aperte oppure sminuzzate. Non sottoporre le batterie ricaricabili ad alcun urto meccanico. In caso di danneggiamento ed un uso non corretto della batteria ricaricabile possono fuoriuscire vapori e liquidi dannosi. I vapori possono irritare le vie respiratorie. Il liquido della batteria ricaricabile che fuorlesce può causare irritazioni della pelle o ustioni.
Se il liquido fuoriuscito dalla batteria ricaricabile dan- neggiata ha bagnato oggetti attigui, controllare le parti interessate, pulirle oppure, se necessario, sostituirle.
Non esporre la batteria ricaricabile al calore o al fuoco. Non immagazzinare la batteria ricaricabile sottoponendola alla luce solare diretta.
Togliere la batteria ricaricabile dal suo imballo originale solamente se la stessa deve essere utilizzata.
Togliere la batteria ricaricabile dall'elettroutensile prima di ogni lavoro all'elettroutensile stesso. Se l'elettroutensile si mette in funzione accidentalmente esiste il pericolo di lesioni.
Rimuovere la batteria ricaricabile esclusivamente ad elettroutensile spento.
Tenere le batterie ricaricabili lontane dai bambini.
Tenere pulita la batteria ricaricabile e proteggerla da umidità ed acqua. Pulire i contatti sporchi della batteria ricaricabile e dell'elettroutensile con un panno asciutto e pulito.
Utilizzare esclusivamente batterie ricaricabili originali FEIN intatte adatte per l'elettroutensile. In caso di lavori con e di ricarica di batterie ricaricabili non corrette, danneggiate riparate oppure rigenerate, di imitazioni e prodotti di terzi, esiste il pericolo di incendio e/o di esplosione.
Seguire le indicazioni di sicurezza indicate nelle istruzioni per l'uso del caricabatteria.
Modo di procedere con polveri pericolose
Nelle procedure operative di asporto materiale con il presente utensile si formano polveri che possono essere pericolose.
Il contatto oppure l'inalazione di alcune polveri p. es. di amianto e materiali contenenti amianto, vernici contenenti piombo, metallo, alcuni tipi di legno, minerali, particelle di silicato di materiali contenenti minerali, solventi per vernici, sostanze protettive per legno, vernice antivegetativa per imbarcazioni possono causare reazioni allergiche e/o malattie delle vie respiratorie, cancro, danni riproduttivi alle persone. Il rischio dovuto all'inalazione di polveri dipende dall'esposizione. Utilizzare un'aspirazione adatta alla polvere che si forma nonché equipaggiamenti protettivi personali e provvedere per una buona aerazione del posto di lavoro. Lasciare effettuare la lavorazione di materiale contenente amianto esclusivamente a personale specializzato.
Polvere di legname e polvere di metallo leggero, miscele bollenti da polvere di levigatura e sostanze chimiche possono, in caso di condizioni sfavorevoli, prendere fuoco o causare un'esplosione. Evitare la fuga di scintille in direzione del contenitore per la polvere nonché il sovrariscaldamento dell'elettroutensile e del materiale abrasivo, svuotare per tempo il contenitore per la polvere, osservare le istruzioni di lavorazione del produttore del materiale e le norme valide nel Vostro paese relativamente ai materiali da lavorare.
Vibrazione mano-braccio
Il livello di oscillazioni indicato nelle presenti istruzioni è stato misurato conformemente ad una procedura di misurazione normalizzata contenuta nel EN 60745 e può essere impiegato per la comparazione con altri elettrous tensili. Lo stesso è adatto anche per una valutazione temporanea della sollecitazione da vibrazioni.
Il livello di oscillazioni indicato rappresenta le applicazioni principali dell'elettroutensile. Se tuttavia l'elettroutensile viene utilizzato per altri impleghi, con accessori differenti oppure non viene effettuata una sufficiente manuten-
zione è possibile che il livello di oscillazioni sia differente. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di lavoro.
Per la precisa valutazione della sollecitazione da vibrazioni dovrebbero essere considerati anche i tempi in cui l'apparecchio è spento oppure è acceso ma non effettivamente in funzione. Questo può ridurre considerevolmente la sollecitazione da vibrazioni per l'intero periodo di lavoro.
Stabilire ulteriori misure di sicurezza per la protezione dell'operatore dall'azione delle vibrazioni, come ad esempio: manutenzione dell'elettroutensile e degli accessori, mantenimento mani calde, organizzazione delle procedure operative.
Valori di emissione per vibrazione
| Vibrazione | a |
| Classificazione degli utensili ad innesto FEIN secondo classe di vibrazione | Accelerazione stimata* |
| VC0 | < 2,5 m/s^2 |
| VC1 | < 5 m/s^2 |
| VC2 | < 7 m/s^2 |
| VC3 | < 10 m/s^2 |
| VC4 | < 15 m/s^2 |
| VC5 | >15 m/s^2 |
| Ka | 1,5 m/s^2 |
* Questi valori si basano su un ciclo operativo che si basa sul funzionamento a vuoto e sul funzionamento a carico pieno con la stessa durata.
La classe di vibrazione correlata all'utensile ad innesto può essere rilevata dal foglio allegato 3 41 30 442 06 0.
it
Istruzioni per l'uso.
Cambio degli utensili (vedi pagine 5/6).
Non utilizzare alcun accessorio che non sia stato previsto e consigliato espressamente per questo elettroutensile dalla FEIN. L'impiego di accessori non originali FEIN causa surriscaldamento dell'elettroutensile e il suo danneggiamento.
Durante la sostituzione di un utensile con bordi di taglio affiliati utilizzare il carter 3 21 74 011 00 0 per la protezione contro lesioni di mani-braccia.
Non accendere l'elettroutensile con leva di bloccaggio aperta. In caso contrario esiste il pericolo di schiacciamento per mani e dita.
Non afferrare nel settore delle ganasce. In caso contrario esiste il pericolo di schiacciamento per le dita.
Uso della batteria ricaricabile.
Far funzionare e ricaricare la batteria ricaricabile esclusivamente in un campo di temperatura d'esercizio della batteria di 0 °C - 45 °C (32 °F - 113 °F). All'inizio dell'operazione di ricarica la temperatura della batteria ricaricabile deve essere nel campo di temperatura d'esercizio della batteria stessa.
| Indicatore LED | Significato Azione | |
| 1 – 4 LED verde | stato di carica percentuale | Funzionamento |
| luce conti-nua rossa | La batteria è quasi scarica | Ricaricare la batteria |
| luce lam-peggiante rossa | La batteria non è pronta per il funziona-mento | Portare la batteria nel campo di temperatura d'esercizio e successiva-mente ricaricare |
L'effettivo stato di carica percentuale della batteria ricaricabile viene indicato esclusivamente con motore fermo dell'elettroutensile.
In caso di imminente scarico totale della batteria ricaricabile, l'elettronica dell'elettroutensile arresta automaticamente il motore.
Ulteriori istruzioni per l'uso.
Non azionare la leva di bloccaggio con la macchina in funzione. In caso contrario esiste il rischio di lesioni.
Non mettere in funzione l'elettroutensile con ganasce aperte senza utensile! Questo potrebbe causare danni all'elettroutensile.
Qualora le ganasce fossero aperte, prima dell'inserimento dell'accessorio orientare la leva di bloccaggio in avanti e di nuovo indietro. Le ganasce sono ora chiuse. L'accessorio può essere inserito.
Condurre l'elettroutensile solamente acceso verso il pezzo in lavorazione.
L'accessorio può essere regolato a scatti di 30° e può essere fissato nella posizione di lavoro più adatta all'utilizzo.
Il blocco dell'autoavvio impedisce che l'elettroutensile si avil di nuovo autonomamente se con interruttore inserito viene applicata la batteria ricaricabile.
Indicazioni per la levigatura.
Premere brevemente e con forza l'elettroutensile con il foglio abrasivo su una superficie piana ed accendere l'elet-troutensile per breve tempo. Questo consente una buona tenuta e previene usura prematura.
È possibile togliere di nuovo il foglio abrasivo e riapplicarlo girato di 120° se è stata utilizzata solo una punta del foglio abrasivo stesso.
Lavorare con l'intera superficie del platorello e non solo con le punte.
Levigando con fogli abrasivi triangolari piccoli selezionare una frequenza di oscillazione elevata (elettronica livello 4 - 6), in caso di impiego del foglio abrasivo rotondo e di foglio abrasivo triangolare grande selezionare una frequenza di oscillazione media (elettronica max. livello 4). Levigare con movimento continuo e pressione leggera. Una pressione troppo forte non aumenta l'asportazione, il foglio abrasivo si usura solo più velocemente.
Indicazioni per il taglio.
Selezionare una frequenza di oscillazione elevata. Lame da taglio rotonde possono essere tolte e fissate spostate in modo tale da consumarle uniformemente.
Indicazioni per la raschiatura.
Selezionare una frequenza di oscillazione da media fino a elevata.
Manutenzione ed Assistenza Clienti.
In caso di condizioni di implego estreme durante la lavorazione di metallo è possibile che polvere conduttrice si depositi all'interno
dell'elettroutensile. Soffiare spesso la parte interna dell'elettroutensile, attraverso le fessure di ventilazione, con aria compressa asciutta e priva di olio.
Per la conservazione dell'elettroutensile rimuovere l'accessorio, chiudere la leva di serraggio e premere solo successivamente l'elemento di fissaggio.
L'attuale lista dei pezzi di ricambio del presente elettroutensile è presente in Internet sul sito www.fein.com.
In caso di necessità è possibile sostituire da soli le seguenti parti:
Utensili ad innesto
Responsabilità per vizi e garanzia.
La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l'immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformemente alla dichiarazione di garanzia produttore FEIN.
Nel modello di fornitura del Vostro elettroutensile può essere contenuta anche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l'uso.
Dichiarazione di conformità.
La Ditta FEIN dichiara sotto la propria responsabilità che il presente prodotto corrisponde alle norme applicabili riportate sull'ultima pagina delle presenti istruzioni per l'uso.
Documentazione tecnica presso: C. & E. Fein GmbH, C-DB IA, D-73529 Schwäbisch Gmünd
Misure ecologiche, smaltimento.
Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elet-troutensili e gli accessori scartati.
Smaltire correttamente batterie ricaricabili esclusivamente scariche.
In caso di batterie ricaricabili non completamente scariche, isolare con nastro adesivo il connettore a spina per precauzione contro corto circuiti.
